最新CAD天正绘制建筑图汇总
天正绘制建筑施工图的步骤及方法
天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
建筑CAD10 天正建筑绘制住宅楼立面和剖面施工图
10.1天正建筑绘制立面施工图 10.1.4通过“图形裁剪”处理立面遮挡
立面图中生成的构件往往有遮挡问题需要处理，而天正生成的立面构件 多为图块，用AutoCAD的“修剪”命令无法处理（除非将其分解），天 正菜单命令【图形裁剪】可通过“块”或矩形、多段线等轮廓来裁剪任 何对象，而裁剪后的图块任为图块。
10.1天正建筑绘制立面施工图 10.1.1建立新工程与楼层表
【建筑立面】弹出“工程管理”对话框，新建一个 工程，名称自定，然后建立楼层表。 注意前面讲过的宿舍楼是将每一个平面图存在了一 个文件中，本例是在一个文件中绘制了所有的平面， 在选择文件时不同
框选本层
对齐点：一定 要选在各平面 图的同一个位 置上
10.1天正建筑绘制立面施工图 10.1.6修改立面轮廓的线宽
通过天正菜单“立面→【立面轮廓】”命令，对立面图搜索轮廓线，并 改变线宽。命令行提示及操作如下：
选择二维对象:指定对角点: 找到 1202 个 >>框选立面图整体，自动搜索 立面外轮廓。 选择二维对象: >>回车 请输入轮廓线宽度(按模型空间的尺寸)<0>: 50 >>键入“50”回车。 成功的生成了轮廓线!
10.1天正建筑绘制立面施工图 10.1.2生成立面图
1.用“建筑立面”生成立面图
【建筑立面】 请输入立面方向或 [正立面(F)/背立面(B)/左立面 (L)/右立面(R)]<退出>: F >>键入“F”回车
请选择要出现在立面图上的轴线: >>点选1轴和 25轴的轴线
不选“右侧标注”（因为图形左右对称）。 注意图中的坐标系0点的位置：Y方向为首层的 ±0.000标高；X方向为楼层表中框选楼层时的 “对齐点”（2轴与G轴的交点）。
土木工程CAD第8章 天正建筑工程绘图实例
高3300，内外高差设为600，设定完成单击“确定
”。此参数设置只对当前图形有效。绘制首层平面
图的轴线。单击“轴网柱子”│“直线轴网”，弹
出如图8-7所示对话框，在其中分别设置开间和进
深后单击“确定”。
通过单击“轴网柱子”│“两点轴标”来标注
轴网，如图8-8所示
单击“轴网柱子”│“标准柱”来设置 柱，如图8-9所示。
选择“房间屋顶”│“搜索房间”后，选中 整个平面图后，程序自动计算并标出房间名 称和面积，默认的房间名称均为“房间”， 可以通过对象编辑对其名称进行修改。用光 标点取房间名称，右键选择“对象编辑”， 弹出如图8-26所示“编辑房间”对话框，可 依次进行修改。
8.1.7 二层平面图
在一层的基水、坡道、等等删除，楼梯改为 中间层楼梯，墙体、门窗等也都作相应的 修改。
思考题 将本章的实例重作一遍，要求达到设计深度.
⑵选择“楼梯其他”│“台阶”，输入台阶 平台轮廓线，选择相邻的墙体或柱，单击右 键确认，接着选择没有踏步的边，单击右键 确认，屏幕弹出如图8-18所示“台阶”对话 框，输入相应参数，单击“确定”。
⑶选择“楼梯其他”│“坡道”，弹出如图 8-19所示“坡道”对话框，输入相应参数， 单击“确定”。
图8-10是轴网柱子标注后的结果。
8.1.2墙体
下面按照轴线生成墙体。单击“墙体”│“ 绘制墙体”，弹出“绘制墙体”对话框，如 图8-11所示，先布置外墙再布置内墙。
墙体绘制结果如图8-12所示：
8.1.3门窗
选择“门窗”│“门窗”，弹出门窗参 数对话框，如图8-13所示，设置好各项参数 ；
⑷选择“楼梯其他”│“散水”，弹出如图 8-20所示“散水”对话框，输入相应参数， 单击“确定”。
（整理）天正绘制建筑图的步骤.

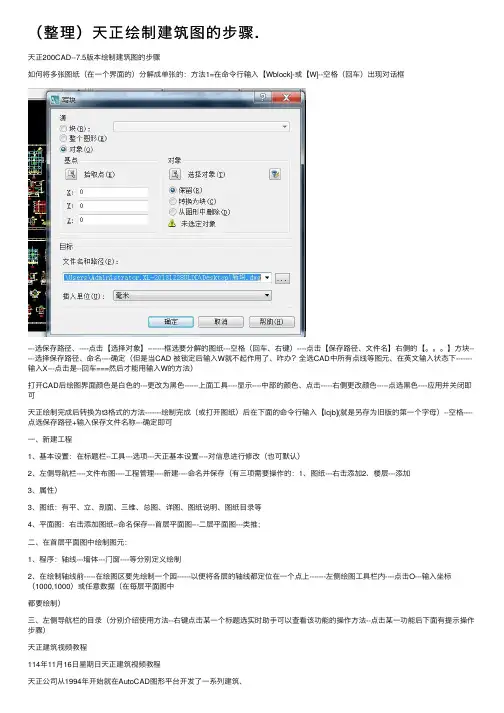

（整理）天正绘制建筑图的步骤.天正200CAD--7.5版本绘制建筑图的步骤如何将多张图纸（在⼀个界⾯的）分解成单张的：⽅法1=在命令⾏输⼊【Wblock]-或【W]--空格（回车）出现对话框---选保存路径、----点击【选择对象】-------框选要分解的图纸---空格（回车、右键）----点击【保存路径、⽂件名】右侧的【。
】⽅块-----选择保存路径、命名----确定（但是当CAD 被锁定后输⼊W就不起作⽤了、咋办？全选CAD中所有点线等图元、在英⽂输⼊状态下-------输⼊X---点击是--回车===然后才能⽤输⼊W的⽅法）打开CAD后绘图界⾯颜⾊是⽩⾊的---更改为⿊⾊------上⾯⼯具----显⽰----中部的颜⾊、点击-----右侧更改颜⾊-----点选⿊⾊----应⽤并关闭即可天正绘制完成后转换为t3格式的⽅法-------绘制完成（或打开图纸）后在下⾯的命令⾏输⼊【lcjb](就是另存为旧版的第⼀个字母）--空格----点选保存路径+输⼊保存⽂件名称---确定即可⼀、新建⼯程1、基本设置：在标题栏--⼯具---选项---天正基本设置----对信息进⾏修改（也可默认）2、左侧导航栏----⽂件布图----⼯程管理----新建----命名并保存（有三项需要操作的：1、图纸---右击添加2、楼层---添加3、属性）3、图纸：有平、⽴、剖⾯、三维、总图、详图、图纸说明、图纸⽬录等4、平⾯图：右击添加图纸--命名保存---⾸层平⾯图---⼆层平⾯图---类推；⼆、在⾸层平⾯图中绘制图元：1、程序：轴线---墙体---门窗----等分别定义绘制2、在绘制轴线前-----在绘图区要先绘制⼀个园------以便将各层的轴线都定位在⼀个点上-------左侧绘图⼯具栏内----点击О---输⼊坐标（1000,1000）或任意数据（在每层平⾯图中都要绘制）三、左侧导航栏的⽬录（分别介绍使⽤⽅法--右键点击某⼀个标题选实时助⼿可以查看该功能的操作⽅法--点击某⼀功能后下⾯有提⽰操作步骤）天正建筑视频教程114年11⽉16⽇星期⽇天正建筑视频教程天正公司从1994年开始就在AutoCAD图形平台开发了⼀系列建筑、暖通、电⽓等专业软件，这些软件特别是建筑软件取得了极⼤的成功。
天正建筑cad怎么建模筑物首层平面图？
天正建筑cad怎么建模筑物⾸层平⾯图？cad中想要绘制建筑物的⾸层平⾯图，该怎么绘制呢？下⾯我们就来看看详细的教程。
中望CAD2019 官⽅中⽂安装版(附注册机+激活教程) 64位
类型：3D制作类
⼤⼩：320MB
语⾔：简体中⽂
时间：2018-09-06
查看详情
1、打开天正建筑，并绘制⼀个轴⽹，如下图所⽰
2、在轴⽹上绘制墙体，墙体绘制完成后，如下图所⽰
3、在墙体上绘制柱⼦，柱⼦绘制完成后，如下图所⽰
4、在墙体上添加门窗，门窗添加完成后，如下图所⽰
5、在楼梯间绘制楼梯，楼梯绘制完成后，如下图所⽰
6、在建筑物⼤门前绘制台阶，台阶绘制完成后，如下图所⽰
7、在建筑物周围绘制散⽔，散⽔绘制完成后，如下图所⽰
8、在建筑物内绘制楼板，楼板绘制完成后，⾸层平⾯图绘制完成，如下图所⽰
9、在命令⾏输⼊“3DO”，点击回车键，进⼊“受约束的动态观察模式”，然后就可以直观的看到⾃⼰绘制的⾸层平⾯图，如下图所⽰
10、最后，可以改变⼀下“视觉样式”，看⼀下⾃⼰绘制的⾸层平⾯图；在“受约束的动态观察”模式下点击⿏标右键，选择“视觉样式”，点击“真实”，如下图所⽰
以上就是cad绘制建筑物的⾸层平⾯图的教程，希望⼤家喜欢，请继续关注。
2024年全新天正图库
2024/2/28
个性化需求增长
随着消费者对个性化需求的不断增长，天正图库将更加注重提供定制 化的图像素材服务。
智能化技术应用
随着人工智能技术的不断发展，天正图库将进一步应用智能化技术， 提高图像素材的搜索、分类和标签等功能的效率和准确性。
多元化内容拓展
为了满足用户日益多元化的需求，天正图库将积极拓展图像素材的种 类和风格，提供更加多元化的内容选择。
暖通设计
提供暖通设备、管道和阀门等元素的添加和编辑功能，支持快速搭建暖
通设计方案。
2024/2/28
03
道路设计
涵盖道路线形设计、交通标志标线设置等方面，助力创建安全顺畅的道
路交通环境。
24
CHAPTER 06
总结与展望
2024/2/28
25
天正图库在行业中地位和影响
2024/2/28
领先的图库提供商
04
• 解决方案
尝试重启程序或计算机，检查显卡驱 动是否更新到最新版本，重置程序设 置到默认状态。
06
• 解决方案
保存工作内容，关闭并重新启动程序，检查是 否有不兼容的插件或扩展导致问题，查阅官方 文档或寻求技术支持。
19
CHAPTER 05
实际案例展示与分析
2024/2/28
20
建筑领域应用案例
2024/2/28
12
机械类图纸
2024/2/28
机械设备图纸
涵盖各种机械设备的设计方案，如机床、起重机、输送设备等。
机械零件图纸
详细展示机械零件的结构、尺寸、精度等要求的专业图纸。
工艺流程图纸
描述机械制造过程中的工艺流程、设备布局、生产线规划等方面 的图纸。
天正CAD别墅实例1
天正CAD别墅实例1项目简介天正CAD是一款专业的建筑设计软件，广泛应用于建筑、机械、电子、工业设计等领域。
本文将通过天正CAD实例展示别墅的设计过程。
设计流程1. 建立基础平面图首先，我们需要进行基础平面图的绘制。
这一步非常重要，因为整个设计将建立在平面图的基础之上。
在天正CAD中，我们可以通过选择工具栏中的“创建 2D 平面图”来建立起始平面。
然后按照实际尺寸精确绘制每间房间的尺寸和位置，并添加门窗等细节。
2. 建立 3D 模型通过基础平面图的绘制，我们就可以开始建立 3D 模型了。
在天正CAD中，我们可以根据平面图的尺寸和比例轻松地建立三维结构。
首先，我们需要将平面图转换为 3D 模型。
选择菜单栏中的“导入平面图”，然后在弹出的对话框中选择对应的文件。
接下来，我们可以使用“绘制立方体”等工具，将每个房间转换为立体结构。
然后，可通过拖拽操作调整房间的尺寸和位置，并添加楼梯、阳台等细节。
3. 进行装修设计一旦 3D 模型完成，我们需要进行装修设计。
在天正CAD中，这个步骤非常简单，只需选择合适的材质，然后为每个区域应用不同的装修风格即可。
我们可以选择菜单栏的“材质库”窗口，然后在不同的类别中找到合适的纹理和颜色。
接着，我们可以直接将材质应用到模型的不同区域上。
案例展示下面，我们将通过一个别墅实例来展示天正CAD的设计过程。
地面平面图地面平面图地面平面图3D 模型效果图3D 模型效果图3D 模型效果图装修效果图装修效果图装修效果图总结天正CAD是一款功能强大的建筑设计软件，可以帮助我们更快、更精确地进行建筑设计并进行装修设计。
在这篇文档中，我们通过一个别墅实例展示了其设计流程和效果。
我们相信，可以通过天正CAD的应用来设计出更美观、实用的建筑结构。
教你使用天正建筑CAD快速绘制建筑施工图详细步骤
教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
建筑CAD11 天正建筑绘制住宅楼楼梯详图
11.1 楼梯平面详图的切割与绘制
11.1.3 楼梯平面详图的标注
2. 轴号处理
轴号偏移
D轴与1/C轴出现重叠，将其中一个轴号进行偏移。点1/C轴号，靠近圆 心处的夹点，显示“轴号偏移”，点该夹点向下拖动，完成轴号偏移
（a）轴号偏移前
（b）轴号偏移后
11.1 楼梯平面详图的切割与绘制
11.1.3 楼梯平面详图的标注
11.2.2 楼梯剖面图的绘制
3.绘制栏杆和扶手 （3）连接两相邻两栏杆的扶手
【扶手接头】
请输入扶手伸出距离<0>:180 >>键入“180”回车，即 扶手向平台伸半个踏步宽130和扶手宽50。 请选择是否增加栏杆[增加栏杆(Y)/不增加栏杆(N)]<增加 栏杆(Y)>: Y >>回车执行“Y”选项。 请指定两点来确定需要连接的一对扶手! 选择第一个角点 <取消>: >>框选两扶手，窗口的第一角点 另一个角点<取消>: >>框选两扶手，窗口的对角点 请指定两点来确定需要连接的一对扶手! 选择第一个角点 <取消>: >>连续连接其他扶手 …… 楼梯第一跑和最后一跑的扶手，框选一个扶手，扶手伸 出距离为130。
11.1.2改变比例
楼梯平面图来源于各层平面图，比
例为1:100，楼梯详图的出图比例为 1:50，需要改变楼梯平面图的比例。
“文件布图→【改变比例】
请输入新的出图比例1:<100>:50 >>键入“50”回车 请选择要改变比例的图元:指定对角点: 找到 143 个 >>框选 楼梯平面图整体 请选择要改变比例的图元: >>回车 请提供原有的出图比例<100>: >>回车
CAD天正绘制建筑图
屋顶：各种屋顶、各种老虎窗等。
第34页，共92页。
6、室内外设施
（1）楼梯
直线梯段
楼梯其他—直线梯段
命令行：ZXTD
功能：在对话框中输入梯段参数绘制直线梯段，用来组合楼梯。
第35页，共92页。
6、室内外设施
直线梯段
第36页，共92页。
6、室内外设施
（1）楼梯
圆弧梯段 楼梯其他—圆弧梯段 命令行：YHTD 功能：在对话框中输入梯段参数，绘制弧形梯段，用来组合复杂 楼梯。
•分解命令：墙二维视图被分解为line.如墙上有门窗，门窗被删 除，墙上保留门洞，但由于墙体和柱子、门窗是互相关联的对象， 不应当直接用分解命令分解墙体，应当用“文件接口”菜单下的 “分解”命令处理。
第22页，共92页。
（4）墙体编辑
方法二：使用天正命令
对象编辑 选择墙体单击右键选择“对象编辑”
加亮外墙 墙体—识别内外—加亮外墙 命令行：JLWQ 功能：本命令可将当前图中所有外墙的外边线用红色虚线亮显，以便用户了解哪些
墙是外墙，哪一侧是外侧。
第27页，共92页。
5、门窗的绘制
天正除了可插入常用门、窗外，还可插入带形窗、组合 门窗、转角窗等。
⑴ 插入门
门窗—门窗 对话框
点击门图标，选择门的类型
6、室内外设施
（1）楼梯
任意梯段
点取菜单命令后，命令行提示： 请点取梯段左侧边线(LINE/ARC): 点取一根LINE线
请点取梯段右侧边线(LINE/ARC): 点取另一根LINE线 点取后弹出任意梯段对话框，其中选项与直梯段基本相同。
第39页，共92页。
6、室内外设施
（1）楼梯
双跑楼梯
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、墙体绘制
菜单：墙体—绘制墙体 命令行：HZQT 功能：启动一个非模式对话框，其中可以设定 墙体参数，不必关闭对话框，即可直接绘制直 墙、弧墙和用矩形方法绘制自定义墙体对象， 墙线相交处自动处理，墙宽、墙高可随时改变， 墙线端点有误可以退回。 1、直墙 2、弧墙 3、矩形绘墙 4、自动捕捉
于墙齐柱边等操作。
（4）墙体编辑 方法二：使用天正命令
加保温层 墙体—加保温层 命令行：JBWC 功能：可在图中巳有的墙段上加入保温层线，遇到门
打断，遇到窗厚度自动加厚。 消保温层 墙体—消保温层 命令行：XBWC 功能：取消墙体的保温层属性，只需点取指定有保温
层的墙体即可。
（4）墙体编辑 方法二：使用天正命令
CAD天正绘制建筑图
一、底层平面图
我们通过一个实例来说明天正的使用方法 1、轴线绘制
菜单命令：轴网柱子→绘制轴网 命令行：HZZW 工具栏：
出现如图的建立轴线界面。
绘制轴线对话框
直线轴网
输入： 上开间、下开间、左进深、右进深尺寸。
数据可通过键盘输入或鼠标选择。通过 键盘输入时，每输入一个数据要按一下(空格) 或(Enter)键。
改墙厚 墙体—墙体工具—改外墙厚 命令行：GQH 功能：按基线中分墙体方式同时修改多段墙体厚度 改外墙厚 墙体—墙体工具—改外墙厚 命令行：GWQH 功能：用于整体修改外墙厚度 墙端封口 墙体—墙体工具—墙端封口 命令行：QDFK 功能：切换墙端的封口状态
（4）墙体编辑 方法二：使用天正命令
弧线轴网
圆心角：以旋转方向决定的开间序列，用角度表示，以度 为单位。
进深：依半径由小到大的顺序输入进深尺寸，以mm（毫米） 为单位。
旋转方向：表示轴网由始边开始生成的方向，分为顺时针 和逆时针两种。
内弧（起始）半径：圆弧轴网最内侧环向轴线的半径，最 小值为零。点取“起始半径”按钮，对话框暂消失，用户 即可在图中点取弧线轴网的半径，回车返回对话框。
（4）墙体编辑 方法二：使用天正命令
对象编辑 选择墙体单击右键选择“对象编辑” 倒墙角 墙体—倒墙角 命令行：DQJ 功能：本功能与AuotCAD的倒角命令相似。 修墙角 墙体—修墙角 命令行：XQJ 功能：修正墙体相交处出现的异常情况，符合制图规
范要求。 边线对齐 墙体—边线对齐 命令行：BXDQ 功能：根据指定的墙边线通过点修改墙体位置，可用
轴线裁剪（ ZXCJ ）
功能：裁掉轴网的一部分。
轴线改型（ZGXX）
功能：改变轴线的线型，在轴网的线型与点划线之间 切换
轴线的编辑
轴号编辑 （右键——浮动菜单）
单击【对象编辑】命令即可启动轴号对象编辑命令， 命令提示如下： 变标注侧[M]/单轴变标注侧[S]/添补轴号[A]/删除轴号 [D]/单轴变号[N]/重排轴号[R]/轴圈半径[Z]/<退出>: 重排轴号：改变图中一组轴线编号，该组编号自动进 行重新排序。 单轴变号 ：改变图中单根轴线的编号 添补轴号：在巳有轴网上添加有关联的轴号 删除轴号：在巳有轴网上删除轴号，其余轴号自动重 排。
轴网对象与编辑
天正轴网的构成 1、轴网系统 2、轴号系统 3、尺寸标注系统 轴网的快捷编辑 点取轴线后右键激活快捷菜单 轴号对象的夹点行为
3、柱
标准柱 柱子—标准柱 命令行：BZZ 功能：在轴线的交点处矩形柱、圆柱或正多边
形柱，后者包括常的三、五、六、八、十二 边形断面。 参数和插入方式：
起始角度：圆弧轴网起始边与X轴方向的夹角，点取“起始 角度”按钮，对话框暂消失，用户即可在图中点取弧线轴 网的起始方向和定位点，回车后返回对话框。
共用轴线：确定是否绘制圆弧轴网两端外侧辐射线，当所 画圆弧轴网要和矩形轴网连接时，应将连接边置为不画状 态，减少重合轴线。
2、标注轴线
两点轴标 菜单命令：轴网柱子→两点轴标 命令行：LDZB 工具栏：
改高度 墙体—墙体工具—改高度 命令行：GFD 功能：本命令可对选中的柱、墙体及其造型的高度和底
标高成批进行修改，是调整这些构件竖向位置的主要 手段。 改外墙高 墙体—墙体工具—改外墙高 命令行：GWQG 功能：此命令与”改高度“命令类似，只是仅对外墙有 效。运行本命令前，应巳作过内外墙的识别操作
柱子尺寸、偏心转角、材料、形状、交点 插柱、轴线插柱、区域插柱、柱子替换
3、柱
角柱 柱子——角柱 命令行：JZ 功能：在墙角插入开头与墙一致的角柱，
可改各段长度。用PL画出一个异性柱 子，通过柱子—PL转柱可将其转换成 柱子。
柱子的对象编辑
移动柱子 利用夹点移动柱子 修改柱子 选择需修改的柱子，再单击右键，选择
通常用在无地下室的首层平面，把外墙从室内标 高延伸到室外标高。
（4）墙体编辑 方法二：使用天正命令
识别内外 墙体—识别内外—识别内外 命令行：SBNW 功能：自动识别内、外墙 指定内墙 墙体—识别内外—指定内墙 命令行：ZDNQ 功能：手工选取方式将选中的墙体置为内墙 指定外墙 墙体—识别内外—指定外墙 命令行：XDWQ 功能：用逐段选取方式将选中的墙体置为外墙 加亮外墙 墙体—识别内外—加亮外墙 命令行：JLWQ 功能：本命令可将当前图中所有外墙的外边线用红色虚线亮显，以
➢功能：选择起始轴与结束轴，在巳生成的双向 轴网上标注轴线号和尺寸。
2、标注轴线
逐点轴标（ZDZB） 本命令只对单个轴线标注轴号，轴号独立生成，
不与已经存在的轴号系统和尺寸系统发生关联。不 适用于一般的平面图轴网，常用于立面与剖面、详 图等个别单独的轴线标注。
轴线的编辑
添加轴线（TJZX ）
功能：在巳有轴网基础上增加轴线。
4、墙体绘制
（1）画墙线
3、画双墙线
（2）单线变墙体
轴线生墙
（3）等分加墙
将一段墙按线间距等分，垂直方向加墙，延伸到 给定边界。
（4）墙体编辑
方法一：使用AutoCAD命令编辑墙体
•删除命令可删除单段或多段墙体。 •可复制、移动、镜像单段或多段墙体。 •可修剪、打断和延伸墙体到指定边界，这个边界可以 是直线、多段线和圆。 •可按偏移距离和方向生成新的墙体。 •List 命令可显示墙体数据住处，包括墙高、表面积、 洞口信息等。 •分解命令：墙二维视图被分解为line.如墙上有门窗， 门窗被删除，墙上保留门洞，但由于墙体和柱子、门窗 是互相关联的对象，不应当直接用分解命令分解墙体， 应当用“文件接口”菜单下的“分解”命令处理。
