手动喷砂机的设计和工作原理之令狐文艳创作
喷砂机工作原理

喷砂机工作原理喷砂机是一种常见的表面处理设备,广泛应用于金属加工、建筑、汽车维修等领域。
它通过高速喷射磨料颗粒,将表面的污垢、氧化物、涂层等物质去除,从而实现表面清洁和增加粗糙度的效果。
下面将详细介绍喷砂机的工作原理。
1. 压缩空气供给系统:喷砂机的工作需要大量的压缩空气,因此它配备了一个压缩空气供给系统。
该系统通常由压缩机、气体过滤器、气体干燥器和气体储存罐等组成。
压缩机将空气压缩到一定的压力,然后通过过滤器和干燥器去除水分和杂质,最后将干燥的压缩空气储存在储存罐中,以供喷砂机使用。
2. 磨料供给系统:喷砂机使用磨料颗粒进行喷射,因此需要一个磨料供给系统。
该系统通常由磨料箱、磨料输送管和磨料喷嘴等组成。
磨料箱中储存着磨料颗粒,通过输送管将磨料颗粒输送到喷嘴处。
磨料颗粒的种类和粒径可以根据不同的工作要求进行选择。
3. 喷嘴和喷射枪:喷嘴是喷砂机的核心部件,它负责将压缩空气和磨料颗粒混合,并将它们以高速喷射出去。
喷嘴通常由耐磨材料制成,以承受高速喷射带来的冲击和磨损。
喷射枪是连接喷嘴和压缩空气供给系统的管道,它将压缩空气和磨料颗粒引导到喷嘴处。
4. 工作原理:喷砂机的工作原理主要分为两个步骤:喷射和回收。
4.1 喷射:首先,将压缩空气和磨料颗粒通过喷射枪输送到喷嘴处。
在喷嘴内部,压缩空气和磨料颗粒混合并加速,形成高速喷射流。
这种高速喷射流具有很高的动能,可以将磨料颗粒冲击到工件表面上,从而去除表面的污垢和涂层。
4.2 回收:喷射后的磨料颗粒和污垢会从工件表面弹射回喷砂机内部。
为了回收和再利用这些磨料颗粒,喷砂机通常配备了一个回收系统。
回收系统由集尘器、分离器和磨料储存器组成。
集尘器用于收集喷射后的粉尘和废料,分离器则将磨料颗粒和废料分离开来,将磨料颗粒送回磨料储存器中进行再利用。
总结:喷砂机通过喷射高速磨料颗粒,实现对工件表面的清洁和增加粗糙度的效果。
它的工作原理包括压缩空气供给系统、磨料供给系统、喷嘴和喷射枪以及喷射和回收两个步骤。

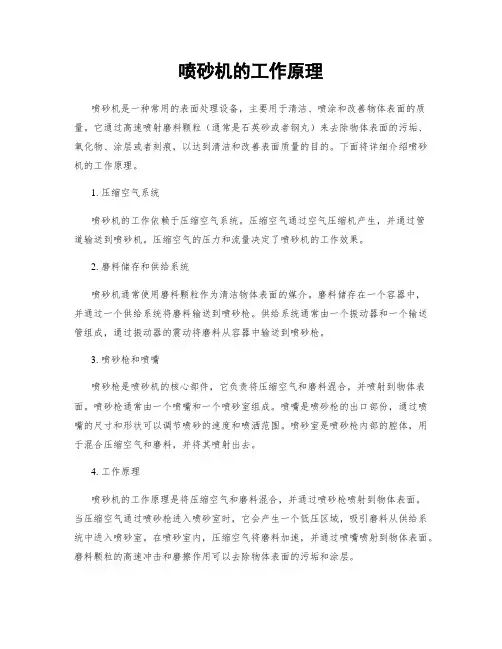

喷砂机的工作原理

喷砂机的工作原理喷砂机是一种常用的表面处理设备,主要用于清洁、喷涂和改善物体表面的质量。
它通过高速喷射磨料颗粒(通常是石英砂或者钢丸)来去除物体表面的污垢、氧化物、涂层或者刻痕,以达到清洁和改善表面质量的目的。
下面将详细介绍喷砂机的工作原理。
1. 压缩空气系统喷砂机的工作依赖于压缩空气系统。
压缩空气通过空气压缩机产生,并通过管道输送到喷砂机。
压缩空气的压力和流量决定了喷砂机的工作效果。
2. 磨料储存和供给系统喷砂机通常使用磨料颗粒作为清洁物体表面的媒介。
磨料储存在一个容器中,并通过一个供给系统将磨料输送到喷砂枪。
供给系统通常由一个振动器和一个输送管组成,通过振动器的震动将磨料从容器中输送到喷砂枪。
3. 喷砂枪和喷嘴喷砂枪是喷砂机的核心部件,它负责将压缩空气和磨料混合,并喷射到物体表面。
喷砂枪通常由一个喷嘴和一个喷砂室组成。
喷嘴是喷砂枪的出口部份,通过喷嘴的尺寸和形状可以调节喷砂的速度和喷洒范围。
喷砂室是喷砂枪内部的腔体,用于混合压缩空气和磨料,并将其喷射出去。
4. 工作原理喷砂机的工作原理是将压缩空气和磨料混合,并通过喷砂枪喷射到物体表面。
当压缩空气通过喷砂枪进入喷砂室时,它会产生一个低压区域,吸引磨料从供给系统中进入喷砂室。
在喷砂室内,压缩空气将磨料加速,并通过喷嘴喷射到物体表面。
磨料颗粒的高速冲击和磨擦作用可以去除物体表面的污垢和涂层。
5. 应用领域喷砂机广泛应用于各个领域,如汽车创造、航空航天、船舶维修、建造装饰、金属加工等。
在汽车创造中,喷砂机可以清洁和准备车身表面,以便进行喷漆和防腐处理。
在航空航天领域,喷砂机可以去除飞机表面的涂层和氧化物,以提高飞机的表面质量和耐腐蚀性。
在建造装饰和金属加工中,喷砂机可以清洁和改善建造材料和金属制品的表面质量。
总结:喷砂机是一种常用的表面处理设备,通过高速喷射磨料颗粒来清洁、喷涂和改善物体表面的质量。
它的工作原理是将压缩空气和磨料混合,并通过喷砂枪喷射到物体表面。

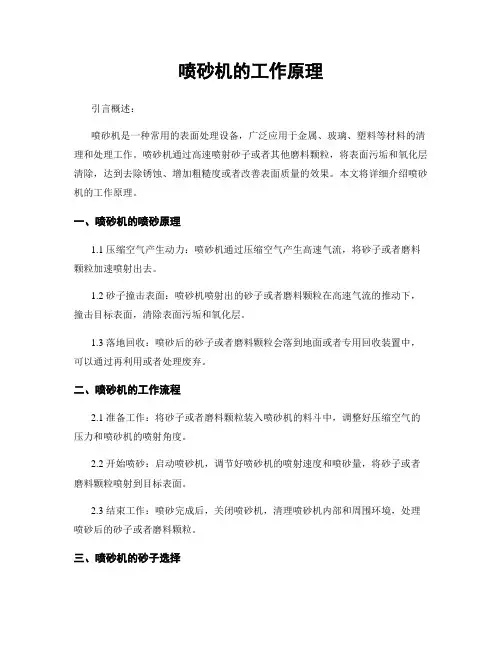

喷砂机的工作原理

喷砂机的工作原理引言概述:喷砂机是一种常用的表面处理设备,广泛应用于金属、玻璃、塑料等材料的清理和处理工作。
喷砂机通过高速喷射砂子或者其他磨料颗粒,将表面污垢和氧化层清除,达到去除锈蚀、增加粗糙度或者改善表面质量的效果。
本文将详细介绍喷砂机的工作原理。
一、喷砂机的喷砂原理1.1 压缩空气产生动力:喷砂机通过压缩空气产生高速气流,将砂子或者磨料颗粒加速喷射出去。
1.2 砂子撞击表面:喷砂机喷射出的砂子或者磨料颗粒在高速气流的推动下,撞击目标表面,清除表面污垢和氧化层。
1.3 落地回收:喷砂后的砂子或者磨料颗粒会落到地面或者专用回收装置中,可以通过再利用或者处理废弃。
二、喷砂机的工作流程2.1 准备工作:将砂子或者磨料颗粒装入喷砂机的料斗中,调整好压缩空气的压力和喷砂机的喷射角度。
2.2 开始喷砂:启动喷砂机,调节好喷砂机的喷射速度和喷砂量,将砂子或者磨料颗粒喷射到目标表面。
2.3 结束工作:喷砂完成后,关闭喷砂机,清理喷砂机内部和周围环境,处理喷砂后的砂子或者磨料颗粒。
三、喷砂机的砂子选择3.1 砂子种类:常用的喷砂砂子有石英砂、玻璃珠、铝砂等,根据不同的表面处理需求选择合适的砂子种类。
3.2 砂子粒度:砂子的粒度会影响喷砂效果,普通来说,粒度越细的砂子能够获得更光滑的表面处理效果。
3.3 砂子清洁度:砂子的清洁度也很重要,杂质过多的砂子会影响喷砂效果和设备寿命,因此需要定期更换和清洁砂子。
四、喷砂机的应用领域4.1 金属加工:喷砂机常用于金属表面处理,去除氧化层、清除锈蚀、增加粗糙度等。
4.2 玻璃加工:喷砂机可以用于玻璃表面的雕刻、磨砂处理,制作出独特的装饰效果。
4.3 塑料加工:喷砂机也可以用于塑料制品的表面处理,增加粗糙度和附着力,提高涂装效果。
五、喷砂机的维护保养5.1 定期清洁:定期清洁喷砂机内部和喷砂枪头,避免砂子或者磨料颗粒阻塞。
5.2 润滑保养:定期给喷砂机的活动部件加注润滑油,保持设备的正常运转。
喷砂机的工作原理

喷砂机的工作原理喷砂机是一种常见的表面处理设备,广泛应用于金属加工、汽车维修、建造装饰等领域。
它通过高速喷射砂料来清洁、去除表面污垢、疏通管道或者加工表面,以达到改善表面质量和增强附着力的目的。
喷砂机主要由喷砂枪、压缩空气系统、砂料容器和控制系统组成。
下面将详细介绍喷砂机的工作原理。
1. 砂料供给系统:喷砂机的砂料供给系统通常由一个砂料容器和一个供料装置组成。
砂料容器中存放着砂料,供料装置将砂料输送到喷砂枪内。
供料装置可以采用压力式供料或者重力式供料,根据不同的工作需求选择合适的供料方式。
2. 压缩空气系统:喷砂机的压缩空气系统是其正常运行的关键。
压缩空气通过压缩机产生,并通过管道输送到喷砂枪内。
压缩空气的压力和流量大小会影响喷砂效果,因此需要根据具体工作要求调整压缩空气的参数。
3. 控制系统:喷砂机的控制系统用于控制喷砂机的开关、压力和喷砂量等参数。
通过控制系统,操作人员可以根据需要调整喷砂机的工作状态,以达到最佳的喷砂效果。
4. 喷砂枪:喷砂枪是喷砂机的核心部件,它通过高速喷射砂料来清洁或者处理表面。
喷砂枪的设计通常包括一个喷嘴和一个气流控制装置。
喷嘴可以根据不同的工作要求选择不同的直径和形状,而气流控制装置可以调节喷砂枪内的压力和喷砂量。
5. 工作原理:喷砂机的工作原理是利用高速喷射的砂料冲击和磨擦物体表面,以去除污垢、氧化层、锈蚀等物质。
当喷砂机工作时,操作人员通过控制系统打开压缩空气和砂料供给装置,砂料随着压缩空气一起进入喷砂枪内。
在喷砂枪内,压缩空气将砂料加速,并通过喷嘴喷射出去。
砂料以高速冲击物体表面,同时磨擦和冲刷污垢,达到清洁和加工的效果。
总结:喷砂机是一种通过高速喷射砂料来清洁、去除表面污垢、疏通管道或者加工表面的设备。
它的工作原理是利用压缩空气将砂料加速并喷射到物体表面,通过冲击和磨擦的作用去除污垢和加工表面。
喷砂机的工作效果受到砂料供给、压缩空气和喷砂枪的参数控制,操作人员可以通过控制系统调整这些参数以达到最佳的喷砂效果。

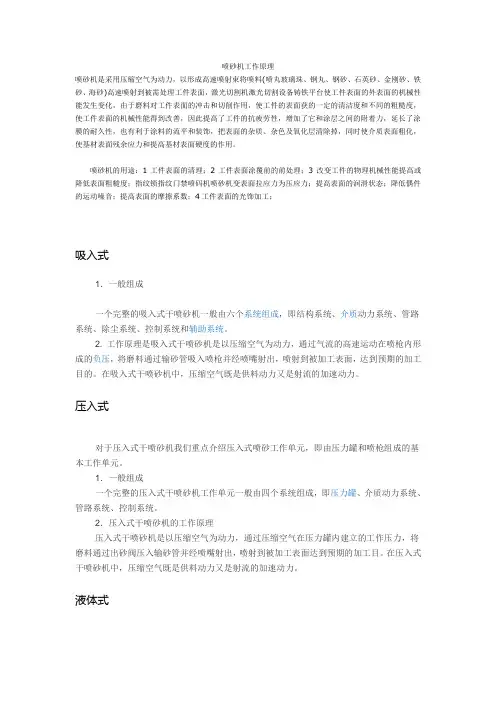

喷砂机的工作原理

喷砂机工作原理喷砂机是采用压缩空气为动力,以形成高速喷射束将喷料(喷丸玻璃珠、钢丸、钢砂、石英砂、金刚砂、铁砂、海砂)高速喷射到被需处理工件表面,激光切割机激光切割设备铸铁平台使工件表面的外表面的机械性能发生变化,由于磨料对工件表面的冲击和切削作用,使工件的表面获的一定的清洁度和不同的粗糙度,使工件表面的机械性能得到改善,因此提高了工件的抗疲劳性,增加了它和涂层之间的附着力,延长了涂膜的耐久性,也有利于涂料的流平和装饰,把表面的杂质、杂色及氧化层清除掉,同时使介质表面粗化,使基材表面残余应力和提高基材表面硬度的作用。
喷砂机的用途:1工件表面的清理;2工件表面涂覆前的前处理;3改变工件的物理机械性能提高或降低表面粗糙度;指纹锁指纹门禁喷码机喷砂机变表面拉应力为压应力;提高表面的润滑状态;降低偶件的运动噪音;提高表面的摩擦系数;4工件表面的光饰加工;吸入式1.一般组成一个完整的吸入式干喷砂机一般由六个系统组成,即结构系统、介质动力系统、管路系统、除尘系统、控制系统和辅助系统。
2. 工作原理是吸入式干喷砂机是以压缩空气为动力,通过气流的高速运动在喷枪内形成的负压,将磨料通过输砂管吸入喷枪并经喷嘴射出,喷射到被加工表面,达到预期的加工目的。
在吸入式干喷砂机中,压缩空气既是供料动力又是射流的加速动力。
压入式对于压入式干喷砂机我们重点介绍压入式喷砂工作单元,即由压力罐和喷枪组成的基本工作单元。
1.一般组成一个完整的压入式干喷砂机工作单元一般由四个系统组成,即压力罐、介质动力系统、管路系统、控制系统。
2.压入式干喷砂机的工作原理压入式干喷砂机是以压缩空气为动力,通过压缩空气在压力罐内建立的工作压力,将磨料通过出砂阀压入输砂管并经喷嘴射出,喷射到被加工表面达到预期的加工目。
在压入式干喷砂机中,压缩空气既是供料动力又是射流的加速动力。
液体式液体喷砂机相对于干式喷砂机来说,最大的特点就是很好地控制了喷砂加工过程中粉尘污染,改善了喷砂操作的工作环境。
喷砂机的工作原理

喷砂机的工作原理喷砂机是一种常见的表面处理设备,广泛应用于金属加工、建筑、船舶维修等行业。
它通过高速喷射磨料或颗粒物,将表面的污垢、氧化层、涂层等物质清除,以达到清洁、光滑或粗糙的目的。
下面将详细介绍喷砂机的工作原理。
1. 原理概述喷砂机的工作原理基于磨料与被处理物体之间的冲击和摩擦作用。
通过高速喷射的磨料,与被处理物体表面发生碰撞,将表面的污垢、涂层等物质冲击、磨除。
同时,磨料与被处理物体的冲击力和摩擦力也会使表面产生微小的凹凸,形成所需的粗糙度。
2. 喷砂机的组成部分喷砂机主要由以下几个部分组成:- 压缩空气系统:提供高压空气用于驱动喷砂机和输送磨料。
- 磨料储存罐:用于储存磨料,通常是砂子、钢丸等颗粒物。
- 喷枪:通过喷嘴喷射磨料,控制喷射方向和速度。
- 集尘系统:收集喷砂过程中产生的粉尘和废料,保持工作环境清洁。
3. 工作流程喷砂机的工作流程通常包括以下几个步骤:- 准备工作:将磨料装入储存罐,并连接好压缩空气系统。
- 调整参数:根据被处理物体的要求,调整喷砂机的压力、喷射速度等参数。
- 开始喷砂:操作喷枪,将磨料喷射到被处理物体表面。
喷砂时需要注意保持适当的距离和角度,以避免过度磨损或损坏表面。
- 检查效果:喷砂完成后,检查被处理物体的表面效果是否符合要求。
如有需要,可以进行二次喷砂或其他后续处理。
- 清洁和维护:关闭喷砂机,清洁喷枪和喷砂室,清理集尘系统,并进行必要的维护保养。
4. 喷砂机的应用领域喷砂机广泛应用于以下领域:- 金属加工:用于去除金属表面的氧化层、焊渣、锈蚀等,以便进行后续的涂装、喷漆等工艺。
- 建筑行业:用于清理墙面、地面、钢结构等表面,去除污垢、涂层,提供清洁的工作平台。
- 船舶维修:用于去除船体表面的海藻、藤壳、锈蚀等,保持船体的光滑和耐腐蚀性能。
- 石材加工:用于加工石材表面,制造出不同的纹理和光滑度,增加装饰效果。
5. 注意事项在使用喷砂机时,需要注意以下事项:- 安全防护:操作人员应佩戴防护眼镜、口罩、手套等个人防护装备,以避免磨料和粉尘对身体的伤害。
喷砂机工作原理

喷砂机工作原理喷砂机是一种常用的表面处理设备,常用于清洗、去除污垢、喷涂前的表面处理以及表面改性等工艺。
喷砂机的工作原理是利用高速喷射的砂粒冲击工件表面,从而实现表面的清洁和改性。
喷砂机主要由喷砂枪、压缩空气系统、砂粒供给系统和控制系统等组成。
1. 喷砂枪:喷砂枪是喷砂机的核心部件,它通过喷嘴喷射出高速的砂粒。
喷砂枪通常由喷嘴、喷砂管、喷砂室和喷砂嘴等组成。
喷砂嘴是喷砂枪的关键部件,它决定了喷砂机的喷射效果和喷射速度。
2. 压缩空气系统:喷砂机需要通过压缩空气来驱动喷砂枪的喷射动作。
压缩空气系统通常由压缩机、储气罐、过滤器和调压器等组成。
压缩机将空气压缩到一定压力后送入储气罐中,过滤器可以过滤空气中的杂质,调压器可以调节喷砂机的喷射压力。
3. 砂粒供给系统:砂粒供给系统用于将砂粒输送到喷砂枪中,以供喷射使用。
砂粒供给系统通常由砂粒箱、输送管道和调节装置等组成。
砂粒箱存放砂粒,输送管道将砂粒输送到喷砂枪中,调节装置可以调节砂粒的供给量。
4. 控制系统:控制系统用于控制喷砂机的工作状态和参数。
控制系统通常由电气控制柜和操作面板等组成。
电气控制柜集中控制喷砂机的各个部件,操作面板用于操作喷砂机的启动、住手和参数调节等功能。
喷砂机的工作过程如下:1. 启动喷砂机:首先,将喷砂机的电源接通,并按下启动按钮,喷砂机开始工作。
2. 压缩空气供给:启动后,压缩机开始工作,将空气压缩到一定压力后送入储气罐中。
过滤器和调压器可以过滤空气中的杂质,并调节喷砂机的喷射压力。
3. 砂粒供给:砂粒箱中的砂粒通过输送管道输送到喷砂枪中。
调节装置可以调节砂粒的供给量,以满足不同工艺的需求。
4. 喷砂操作:操作人员拿起喷砂枪,对待处理的工件进行喷砂操作。
通过喷嘴喷射出的高速砂粒冲击工件表面,去除污垢或者改变表面形态。
5. 控制参数调节:操作人员可以通过操作面板调节喷砂机的喷射压力、喷射速度和喷砂角度等参数,以满足不同工件的处理要求。
喷砂机的工作原理

喷砂机的工作原理引言概述:喷砂机是一种常用的表面处理设备,广泛应用于金属加工、建造、船舶等行业。
它通过高速喷射磨料,将表面的污垢、氧化层等物质清除,以达到清洁、光滑和增强附着力的效果。
本文将详细介绍喷砂机的工作原理,包括压缩空气的产生、磨料的输送、喷射过程的控制以及喷砂后的处理等五个部份。
一、压缩空气的产生:1.1 压缩机的作用:喷砂机的工作原理基于压缩空气的产生,压缩机是实现这一过程的关键设备。
它通过机械或者涡轮的方式将空气压缩至一定压力,以满足喷砂机的工作需求。
1.2 压缩机的类型:常见的压缩机类型包括活塞式压缩机和螺杆式压缩机。
前者通过活塞往复运动将空气压缩,后者则通过螺杆的旋转将空气压缩。
1.3 压缩空气的处理:由于压缩空气中可能含有水分和杂质,需要进行处理。
处理方法包括冷却、过滤和除湿等,以保证喷砂机的正常工作。
二、磨料的输送:2.1 磨料的选择:不同的工作需求需要选择不同类型的磨料,常见的磨料有石英砂、钢砂和玻璃珠等。
选择磨料时需要考虑材质硬度、粒度和形状等因素。
2.2 磨料的输送方式:磨料可以通过压力式输送或者重力式输送到喷砂枪。
前者通过压缩空气将磨料推送到枪头,后者则通过重力自然下落到枪头。
2.3 磨料的储存和供给:磨料通常储存在砂罐中,通过控制砂罐的开关和喷砂枪的扳机来供给磨料。
喷砂机的操作人员需要根据工作需求调整砂罐的磨料供给量。
三、喷射过程的控制:3.1 喷砂枪的结构:喷砂枪通常由喷嘴、喷嘴套管和空气调节器等部件组成。
喷嘴是磨料和压缩空气混合喷射的出口,喷嘴套管用于调节喷射角度和喷射范围,空气调节器用于控制压缩空气的流量。
3.2 喷砂参数的调整:喷砂机的操作人员需要根据工作要求调整喷砂参数,包括喷砂压力、喷砂距离和喷砂角度等。
不同的工作需求需要不同的参数设置,以达到最佳的喷砂效果。
3.3 喷砂过程的监控:在喷砂过程中,操作人员需要时刻关注喷砂效果和设备运行状态。
如发现异常情况,需要及时停机检修,以确保喷砂过程的安全和有效进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
令狐文艳
手动喷砂机的设计与工作原理
一、手动喷砂机用途:
上海良时专业设计制造的手动喷砂机,专用于小批量产品(重量小于20kg)工件外表面湿喷砂处理,达到表面光饰、清除毛刺、氧化皮等要求,亦可用于电镀前处理,如有其它的特别要求,需要重新设计手动湿喷砂机。
二、工作原理:
本机采用吸入式喷砂,即利用压缩空气负压将机内磨液贮箱里的砂水混合料通过输砂管吸入喷枪内,然后随压缩空气流由喷嘴高速射到工件表面,达到湿喷砂加工目的。
三、喷砂特点:
1.砂液循环使用,耗砂低,喷嘴磨耗小,成本低。
2.密闭性佳,不会产生粉尘污染。
3.操作简单,故障少、密闭式空间,噪音低。
4.具窗口清洗功能,使用时视线佳。
5.不锈钢制之机身,经久耐用。
6.配备清水清洗枪,可手动清洗工件。
7.工作区域内设置有过滤网,目的是为了防止工人在上班工作时不小心或者由于机器故障的原因,较大杂物掉入高压砂泵槽内,损坏高压砂泵的叶片,造成不应有的损失而影响正常的生产。
四、加工范围:
适用于小批量产品(每次加料约15~20kg)表面湿喷砂。
五、喷砂介质:
46#~120#白刚玉、棕刚玉、玻璃珠等多种砂料。
六、加工效率:
使用φ8mm喷嘴时,理论喷砂效率约2~3m2/分钟,实际喷砂效率以产品喷砂效果定。
七、喷砂加工流程:
本机喷砂加工时,工人只进行开关机的操作和装入工件的工作,其余完全由机器完成,其工作程序如下:
1.喷砂前,工人应检查机舱底部的磨液是否全部将砂泵的叶轮淹没,水和砂料的比例是否符合喷砂的工艺要求,然后打开总电源开关,启动照明开关,启动排雾风扇。
2.喷砂前工人将一定量的工件放入机舱内(工件放入量由加工工件的大小而定,最重≤20kg)后关闭舱门。
3.启动主机电源,操作者用手握牢喷枪,然后用脚踩住气囊开关启动喷枪,用喷枪按所需角度方位对工件进行喷砂。
4.工件喷砂完成后,松开气囊开关喷枪自动停止。
5.完成一次加工后,用清水枪清洗工件,然后打开手动舱门,把工件取出后进入下一轮喷砂。
6.工人要观察喷砂情况和砂与水的比例是否合理:当喷出来的磨液在工件表面残留有很明显的砂料时,此时砂的比例太多;当喷出来的磨液在工件表面观察不到非常明显的磨砂面时,此时砂的比例太少。
八、喷砂机主要结构。
1.主机:机体由2mm不锈钢板焊接而成,不锈钢板材质:1Cr18Ni9Ti,表面喷漆。
机体的正面开有舱门,门上四周贴有密封条使门密封良好。
舱门上开有2个手孔,方便人工手动喷砂和清洗工件。
整机外形尺寸:
900(长)×900(宽)×1810(高)(mm)。
机内设有过滤网防止大的碎屑或杂物掉入料舱内堵塞喷枪而影响正常加工。
设有视窗便于观察加工过程,随时处理突发情况。
2.喷枪组:机舱内配1支悬挂式手动喷枪,喷嘴口径φ8mm,喷枪安装角度和距离可调整,喷嘴材质:碳化硼。
另配置1支手动清洗水枪。
3.砂泵:为提高效率满足喷砂要求,采用耐磨聚氨酯砂泵,砂泵电机功率为1.1kw。
4.其他装置:设有2个排气扇,便于排掉水气,设有气动刷水器,刷掉视窗雾水,便于观察喷砂情况。
九、电气系统:
由压力表、调压阀、电磁阀、计时器,电机及相应管路及控制元件组成。
十、能源配置及消耗:
1.砂泵电机1台:功率1.1kw;
2.照明及电路控制:功率0. 1kw; 总功率:除空压机外约1.3kw。
3.压缩空气系统(用户自备):要求提供压力为7bar,流量约1m3/min的干燥压缩空气,空压机功率约7.5kw。
