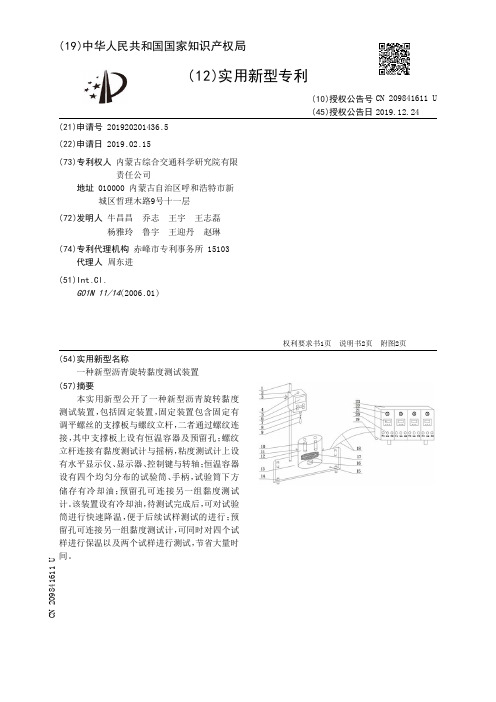

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920201436.5(22)申请日 2019.02.15(73)专利权人 内蒙古综合交通科学研究院有限责任公司地址 010000 内蒙古自治区呼和浩特市新城区哲理木路9号十一层(72)发明人 牛昌昌 乔志 王宇 王志磊 杨雅玲 鲁宇 王迎丹 赵琳 (74)专利代理机构 赤峰市专利事务所 15103代理人 周东进(51)Int.Cl.G01N 11/14(2006.01)(54)实用新型名称一种新型沥青旋转黏度测试装置(57)摘要本实用新型公开了一种新型沥青旋转黏度测试装置，包括固定装置，固定装置包含固定有调平螺丝的支撑板与螺纹立杆，二者通过螺纹连接，其中支撑板上设有恒温容器及预留孔；螺纹立杆连接有黏度测试计与摇柄，粘度测试计上设有水平显示仪、显示器、控制键与转轴；恒温容器设有四个均匀分布的试验筒、手柄，试验筒下方储存有冷却油；预留孔可连接另一组黏度测试计。
该装置设有冷却油，待测试完成后，可对试验筒进行快速降温，便于后续试样测试的进行；预留孔可连接另一组黏度测试计，可同时对四个试样进行保温以及两个试样进行测试，节省大量时间。
权利要求书1页 说明书2页 附图2页CN 209841611 U 2019.12.24C N 209841611U权 利 要 求 书1/1页CN 209841611 U1.一种新型沥青旋转黏度测试装置，其特征在于：该测试装置包括固定装置，固定装置包含固定有调平螺丝(14)的支撑板(13)与螺纹立杆(1)，二者通过螺纹连接，其中支撑板(13)上设有恒温容器(12)及预留孔(15)；恒温容器(12)通过旋转轴(16)与支撑板(13)连接，其上设有若干均匀分布的试验筒(10)、手柄(11)，试验筒(10)下方储存有冷却油(17)；预留孔(15)可连接另一组黏度测试计，螺纹立杆(1)连接有黏度测试计(2)与摇柄(3)，黏度测试计(2)上设有水平显示仪(4)、显示器(5)、控制键(6)与转轴(7)，转子(9)通过挂钩(8)与转轴(7)相连。
测量多孔介质的粘性阻力系数和惯性阻力系数实验装置[发明专利]
![测量多孔介质的粘性阻力系数和惯性阻力系数实验装置[发明专利]](https://img.taocdn.com/s3/m/8c09cd6c302b3169a45177232f60ddccdb38e642.png)
(10)申请公布号 (43)申请公布日 2015.01.21C N 104296962A (21)申请号 201410569081.7(22)申请日 2014.10.23G01M 10/00(2006.01)(71)申请人东北石油大学地址163000 黑龙江省大庆市高新技术开发区发展路199号(72)发明人李栋 齐晗兵 吴国忠 周英明王秋实 刘洋(74)专利代理机构大庆禹奥专利事务所 23208代理人朱士文杨晓梅(54)发明名称测量多孔介质的粘性阻力系数和惯性阻力系数实验装置(57)摘要一种测量多孔介质粘性阻力系数和惯性阻力系数实验装置，所述实验装置由进液管段装置、试验管段装置、出液管段装置、可调节支撑托架四部分组成。
试验管段装置由试验测量管段和试验可视化管段组成；可调节支撑托架由固定架托和可调节高度支撑架组成。
液体压降通过试验管段的压差变送器测量，流量由流量变送器测量。
该实验装置可快速测量液体流经多孔介质时的流量与压差，进而可定量的确定多孔介质的粘性阻力系数和惯性阻力系数。
该实验装置所采用的理论原理简单，操作容易实现，实验液体可为单相或多相流体，实验多孔介质可为规则、随机不规则形状且不同粒径的细小颗粒材料组成，测量应用范围广泛。
(51)Int.Cl.权利要求书1页 说明书3页 附图2页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图2页(10)申请公布号CN 104296962 A1.一种测量多孔介质的粘性阻力系数和惯性阻力系数实验装置，主要由进液管段装置、试验管段装置、出液管段装置、可调节支撑托架四部分组成，其特征在于：所述进液管段装置包括：入液管、高位水箱容器、引入管短接、输液软管、三通、法兰盘、不锈钢法兰闸阀A、不锈钢法兰闸阀B及不锈钢法兰闸阀C，高位水箱容器侧壁底端开口焊接引入管短接，输液软管一端通过固定管卡与不锈钢法兰闸阀A密封固定，另一端密封固定于三通上端，三通下端连接不锈钢法兰闸阀B，三通中端端口通过焊接不锈钢连接管段与不锈钢法兰闸阀连接Ｃ；所述试验管段装置包括：法兰盘、试验测量管段、不锈钢隔离筛网、球阀、压差变送器LOW端隔膜、压差变送器HIGH端隔膜、智能压差变送器、热电阻、排气阀、流量变送器及试验可视化管段，所述热电阻位于试验测量管段上，所述排气阀分别位于试验测量管段与试验可视化管段上，试验测量管段和试验可视化管段内采用高速流冲击和振荡的方法填充不同粒径颗粒材料，形成多孔介质材料的空间区域，试验测量管段两端采用法兰盘固定在不锈钢隔离筛网上；所述出液装置包括：法兰盘、不锈钢法兰闸阀、弯头、出液管、出液量筒，所述的不锈钢法兰闸阀Ｄ与右侧的法兰盘连接，弯头一端与法兰盘通过输液软管连接，弯头另一端与出液管连接，出液管与出液量筒通过输液软管连接；所述可调节支撑托架与固定架托连接。
【CN209589422U】一种流体流动阻力测定装置【专利】

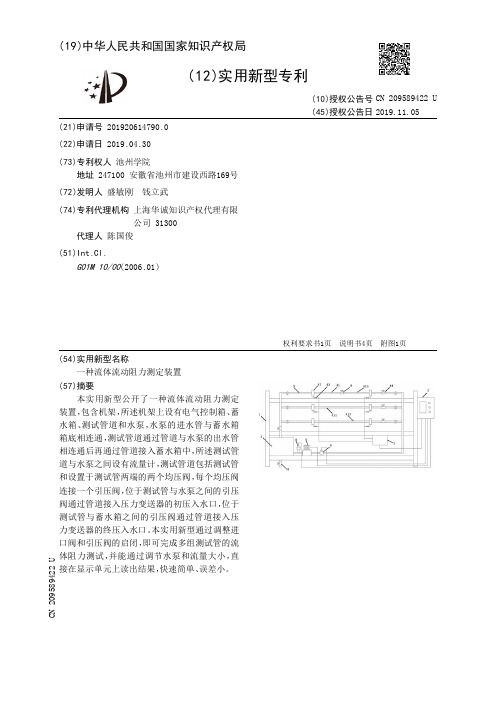

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920614790.0(22)申请日 2019.04.30(73)专利权人 池州学院地址 247100 安徽省池州市建设西路169号(72)发明人 盛敏刚 钱立武 (74)专利代理机构 上海华诚知识产权代理有限公司 31300代理人 陈国俊(51)Int.Cl.G01M 10/00(2006.01)(54)实用新型名称一种流体流动阻力测定装置(57)摘要本实用新型公开了一种流体流动阻力测定装置，包含机架，所述机架上设有电气控制箱、蓄水箱、测试管道和水泵，水泵的进水管与蓄水箱箱底相连通，测试管道通过管道与水泵的出水管相连通后再通过管道接入蓄水箱中，所述测试管道与水泵之间设有流量计，测试管道包括测试管和设置于测试管两端的两个均压阀，每个均压阀连接一个引压阀，位于测试管与水泵之间的引压阀通过管道接入压力变送器的初压入水口，位于测试管与蓄水箱之间的引压阀通过管道接入压力变送器的终压入水口。
本实用新型通过调整进口阀和引压阀的启闭，即可完成多组测试管的流体阻力测试，并能通过调节水泵和流量大小，直接在显示单元上读出结果，快速简单、误差小。
权利要求书1页 说明书4页 附图1页CN 209589422 U 2019.11.05C N 209589422U权 利 要 求 书1/1页CN 209589422 U1.一种流体流动阻力测定装置，其特征在于：包含机架，所述机架上设有电气控制箱、蓄水箱、测试管道和水泵，所述水泵的进水管与蓄水箱箱底相连通，所述测试管道通过管道与水泵的出水管相连通后再通过管道和出口阀接入蓄水箱中，所述测试管道与水泵之间设有流量计，所述测试管道包括测试管和设置于测试管两端的两个均压阀，每个均压阀再连接一个引压阀，位于测试管与水泵之间的引压阀通过管道接入压力变送器的初压入水口，位于测试管与蓄水箱之间的引压阀通过管道接入压力变送器的终压入水口，所述电气控制箱内设有控制单元和显示单元，所述控制单元与水泵、压力变送器控制连接，所述显示单元与流量计、压力变送器信号连接。
【CN209400205U】阀箱阻力损失试验装置【专利】

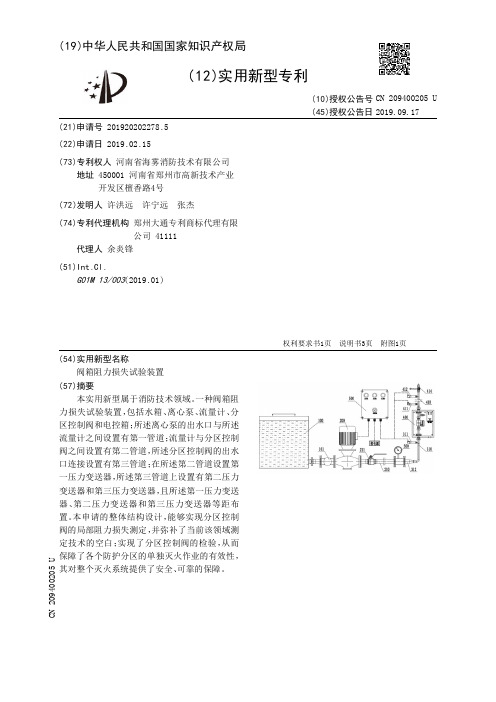

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202278.5(22)申请日 2019.02.15(73)专利权人 河南省海雾消防技术有限公司地址 450001 河南省郑州市高新技术产业开发区檀香路4号(72)发明人 许洪远 许宁远 张杰 (74)专利代理机构 郑州大通专利商标代理有限公司 41111代理人 余炎锋(51)Int.Cl.G01M 13/003(2019.01)(54)实用新型名称阀箱阻力损失试验装置(57)摘要本实用新型属于消防技术领域。
一种阀箱阻力损失试验装置，包括水箱、离心泵、流量计、分区控制阀和电控箱；所述离心泵的出水口与所述流量计之间设置有第一管道；流量计与分区控制阀之间设置有第二管道，所述分区控制阀的出水口连接设置有第三管道；在所述第二管道设置第一压力变送器，所述第三管道上设置有第二压力变送器和第三压力变送器，且所述第一压力变送器、第二压力变送器和第三压力变送器等距布置。
本申请的整体结构设计，能够实现分区控制阀的局部阻力损失测定，并弥补了当前该领域测定技术的空白；实现了分区控制阀的检验，从而保障了各个防护分区的单独灭火作业的有效性，其对整个灭火系统提供了安全、可靠的保障。
权利要求书1页 说明书3页 附图1页CN 209400205 U 2019.09.17C N 209400205U权 利 要 求 书1/1页CN 209400205 U1.一种阀箱阻力损失试验装置，其特征在于，包括依次连通设置的水箱、离心泵、流量计和分区控制阀；所述离心泵的进水口与所述水箱连通，所述离心泵的出水口与所述流量计之间设置有第一管道；所述流量计与所述分区控制阀的进水口之间设置有第二管道，所述分区控制阀的出水口连接设置有第三管道；在所述第二管道设置第一压力变送器，所述第三管道上设置有第二压力变送器和第三压力变送器，且所述第一压力变送器、第二压力变送器和第三压力变送器等距布置；还包括电控箱，所述电控箱控制所述离心泵的动作，并检测所述第一压力变送器、第二压力变送器和第三压力变送器的参数。
【CN209802916U】液压加载式粘性阻力系数与惯性阻力系数测试装置【专利】
【CN209802916U】液压加载式粘性阻⼒系数与惯性阻⼒系数测试装置【专利】(19)中华⼈民共和国国家知识产权局(12)实⽤新型专利(10)授权公告号 (45)授权公告⽇ (21)申请号 201920532756.9(22)申请⽇ 2019.04.18(73)专利权⼈龙岩学院地址 364012 福建省龙岩市东肖镇龙岩学院(72)发明⼈刘谦 张坤 郭⽟森 仲涛 詹增智 冷敏 林伟杰 (74)专利代理机构福州君诚知识产权代理有限公司 35211代理⼈戴⾬君(51)Int.Cl.G01N 11/08(2006.01)(54)实⽤新型名称液压加载式粘性阻⼒系数与惯性阻⼒系数测试装置(57)摘要本实⽤新型公开液压加载式粘性阻⼒系数与惯性阻⼒系数测试装置，装置包括实验管和风管，实验管的⼀端与风管的另⼀端通过法兰盘连接，实验管的另⼀端内壁滑动设有压板，压板和法兰盘之间的实验管内填充有具有⼀定粒径的矸⽯，压板外侧连接有⼀推杆，推杆由⼀液压机驱动，实验管上安装有压差计，压差计的两个探针对应设置在矸⽯填充区的两端，风管的⼀端分别连接有风机和真空泵，风管上分别安装有风速表和真空表，风速表探测风管内的风速，真空表探测风管的真空度，压差计、风速表和真空表均与⼀信号采集仪连接。
本实⽤新型便于连续测试不同孔隙率下的粘性阻⼒系数与惯性阻⼒系数。
权利要求书1页说明书4页附图3页CN 209802916 U 2019.12.17C N 209802916U权 利 要 求 书1/1页CN 209802916 U1.液压加载式粘性阻⼒系数与惯性阻⼒系数测试装置，其特征在于：其包括实验管和风管，实验管的⼀端与风管的另⼀端通过法兰盘连接，实验管的另⼀端内壁滑动设有压板，压板的内侧与实验管⼀端的法兰盘之间的实验管内填充有具有⼀定粒径的矸⽯，压板的相对外侧连接有⼀带刻度的推杆，推杆由⼀液压机驱动，压板在推杆带动下沿实验管轴向⽅向来回运动以改变矸⽯间空隙形成不同孔隙率的多孔介质，实验管上安装有压差计，压差计的两个探针对应设置在矸⽯填充区的两端，风管的⼀端分别连接有风机和真空泵，风管上分别安装有风速表和真空表，风速表探测风管内的风速，真空表探测风管的真空度，压差计、风速表和真空表均与⼀信号采集仪连接。
小载荷轴承试验台液压加载系统的设计

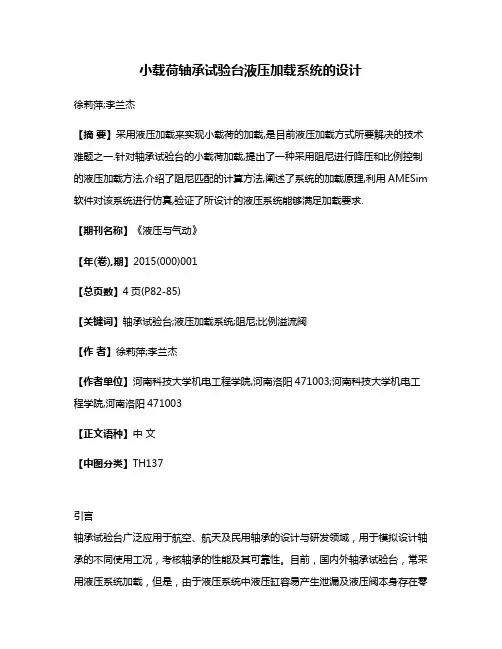

小载荷轴承试验台液压加载系统的设计徐莉萍;李兰杰【摘要】采用液压加载来实现小载荷的加载,是目前液压加载方式所要解决的技术难题之一.针对轴承试验台的小载荷加载,提出了一种采用阻尼进行降压和比例控制的液压加载方法,介绍了阻尼匹配的计算方法,阐述了系统的加载原理,利用AMESim 软件对该系统进行仿真,验证了所设计的液压系统能够满足加载要求.【期刊名称】《液压与气动》【年(卷),期】2015(000)001【总页数】4页(P82-85)【关键词】轴承试验台;液压加载系统;阻尼;比例溢流阀【作者】徐莉萍;李兰杰【作者单位】河南科技大学机电工程学院,河南洛阳471003;河南科技大学机电工程学院,河南洛阳471003【正文语种】中文【中图分类】TH137引言轴承试验台广泛应用于航空、航天及民用轴承的设计与研发领域，用于模拟设计轴承的不同使用工况，考核轴承的性能及其可靠性。
目前，国内外轴承试验台，常采用液压系统加载，但是，由于液压系统中液压缸容易产生泄漏及液压阀本身存在零位泄漏和死区，液压加载不宜实现小载荷的加载，现有的液压加载方式多用于中大型轴承的加载实验中，对于小载荷轴承的液压加载系统设计并不多见，本研究提出了采用两个阻尼进行降压分流的液压加载方法，能够实现小载荷的加载试验。
1 试验台液压加载系统的设计1.1 液压系统方案设计系统的加载力要求为100～2000 N，常温下工作时长为12 h。
液压加载系统的执行元件采用液压缸，通过控制液压缸无杆腔的压力来实现对轴承的加载，液压缸活塞杆与加载轴承之间安装力传感器，可以实现加载力的实时检测。
可控元件采用比例溢流阀，通过自动调节溢流阀电压来控制系统压力，由于溢流阀本身存在的零位泄漏和死区，控制压力不能达到一个很小的压力。
因此设计一种采用阻尼的加载方式使系统压力达到最小加载压力，实现系统的小载荷加载，此系统加载压力范围为0.2～4 MPa。
系统的动作循环为：前进→加载→保压→快退→卸荷，采用三位四通电磁方向阀控制主要动作的切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920532756.9
(22)申请日 2019.04.18
(73)专利权人 龙岩学院
地址 364012 福建省龙岩市东肖镇龙岩学
院
(72)发明人 刘谦 张坤 郭玉森 仲涛
詹增智 冷敏 林伟杰
(74)专利代理机构 福州君诚知识产权代理有限
公司 35211
代理人 戴雨君
(51)Int.Cl.
G01N 11/08(2006.01)
(54)实用新型名称液压加载式粘性阻力系数与惯性阻力系数测试装置(57)摘要本实用新型公开液压加载式粘性阻力系数与惯性阻力系数测试装置，装置包括实验管和风管，实验管的一端与风管的另一端通过法兰盘连接，实验管的另一端内壁滑动设有压板，压板和法兰盘之间的实验管内填充有具有一定粒径的矸石，压板外侧连接有一推杆，推杆由一液压机驱动，实验管上安装有压差计，压差计的两个探针对应设置在矸石填充区的两端，风管的一端分别连接有风机和真空泵，风管上分别安装有风速表和真空表，风速表探测风管内的风速，真空表探测风管的真空度，压差计、风速表和真空表均与一信号采集仪连接。
本实用新型便于连续测试
不同孔隙率下的粘性阻力系数与惯性阻力系数。
权利要求书1页 说明书4页 附图3页CN 209802916 U 2019.12.17
C N 209802916
U
权 利 要 求 书1/1页CN 209802916 U
1.液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：其包括实验管和风管，实验管的一端与风管的另一端通过法兰盘连接，实验管的另一端内壁滑动设有压板，压板的内侧与实验管一端的法兰盘之间的实验管内填充有具有一定粒径的矸石，压板的相对外侧连接有一带刻度的推杆，推杆由一液压机驱动，压板在推杆带动下沿实验管轴向方向来回运动以改变矸石间空隙形成不同孔隙率的多孔介质，实验管上安装有压差计，压差计的两个探针对应设置在矸石填充区的两端，风管的一端分别连接有风机和真空泵，风管上分别安装有风速表和真空表，风速表探测风管内的风速，真空表探测风管的真空度，压差计、风速表和真空表均与一信号采集仪连接。
2.根据权利要求1所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：所述实验管的一端设有实验管法兰盘，风管的另一端设有风管法兰盘，实验管法兰盘和风管法兰盘连接配合。
3.根据权利要求2所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：所述压差计的一个探针放置在压板的外侧，压差计的另一个探针放置在风管靠近风管法兰盘一侧。
4.根据权利要求1所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：所述压差计、风速表、真空表、风机和真空泵的接入口均设有控制阀门。
5.根据权利要求1所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：所述压板上均匀开有圆孔，圆孔直径小于所选矸石尺寸。
6.根据权利要求1所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：所述风管的一端通过一连接管分别连接风机和真空泵，连接管为三通连接管，连接管采用PVC材料成型。
7.根据权利要求1所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：所述实验管和风管安装固定在多个支柱上。
8.根据权利要求1所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：所述实验管的横截面为正方形，实验管等距开设有一定数量的圆孔，圆孔用于安装压差计以便在不同孔隙率的条件下压差计的探针均能设置于压板外侧，实验管均采用钢板成型。
9.根据权利要求8所述的液压加载式粘性阻力系数与惯性阻力系数测试装置，其特征在于：其还包括用于气密实验的橡胶塞和密封板，所述密封板在气密性测试时替换压板封住实验管的另一端，橡胶塞在气密性测试时封堵实验管上的多余的圆孔。
