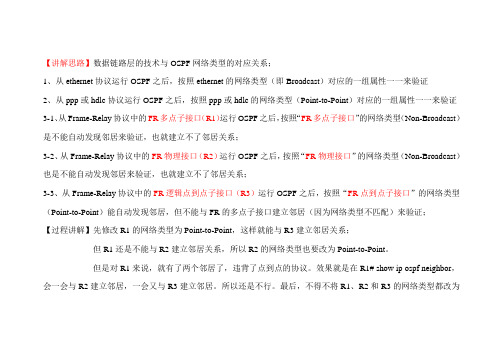

【讲解思路】数据链路层的技术与OSPF网络类型的对应关系；1、从ethernet协议运行OSPF之后，按照ethernet的网络类型（即Broadcast）对应的一组属性一一来验证2、从ppp或hdlc协议运行OSPF之后，按照ppp或hdlc的网络类型（Point-to-Point）对应的一组属性一一来验证3-1、从Frame-Relay协议中的FR多点子接口（R1）运行OSPF之后，按照“FR多点子接口”的网络类型（Non-Broadcast）是不能自动发现邻居来验证，也就建立不了邻居关系；3-2、从Frame-Relay协议中的FR物理接口（R2）运行OSPF之后，按照“FR物理接口”的网络类型（Non-Broadcast）也是不能自动发现邻居来验证，也就建立不了邻居关系；3-3、从Frame-Relay协议中的FR逻辑点到点子接口（R3）运行OSPF之后，按照“FR点到点子接口”的网络类型（Point-to-Point）能自动发现邻居，但不能与FR的多点子接口建立邻居（因为网络类型不匹配）来验证；【过程讲解】先修改R1的网络类型为Point-to-Point，这样就能与R3建立邻居关系；但R1还是不能与R2建立邻居关系，所以R2的网络类型也要改为Point-to-Point。
但是对R1来说，就有了两个邻居了，违背了点到点的协议。
效果就是在R1# show ip ospf neighbor，会一会与R2建立邻居，一会又与R3建立邻居。
所以还是不行。
最后，不得不将R1、R2和R3的网络类型都改为Non-Broadcast。
但是需要手动指定邻居。
【知识点1】数据链路层特点：【知识点2】OSPF的5种网络类型：是OSPF接口为了适应不同数据链路层的一组行为；是建立邻居的必要条件【注1】网络类型不一致，只要保证“hello/dead”和“是否选择DR/BDR”参数一致便可，至于“是否可以自动发现邻居”参数，只要保证一方可以自动发现邻居便可。
CCNP中文实验手册
Gateway of last resort is not set
R2 的配置 R2(config)# key chain cisco Æ定义 chain 名称 R2(config-keychain)# key 1 Ækey 值编号，须一致 R2(config-keychain-key)# key-string aaa Æ定义密钥，须一致 R2(config)# interface s1 R2(config-if)# ip authentication mode eigrp 100 md5 Æ启用 eigrp 验证模式 md5 R2(config-if)# ip authentication key-chain eigrp 100 cisco Æ将 chain 应用到验证
步骤五：查看路由表
R1#show ip route Æ显示路由表，如下图显示证明验证通过 D 为 eigrp 路由 Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route
思科CCNP教程之OSPF
高的IP地址
注意:用作Router ID的接口不一定运行OSPF协议 Router ID不一定要存在的配置地址 router ID一但选定就不改了，除非重启或删除进程
b) Topology table：Typically referred to as LSDB (routers and links in the area or network) All routers within an area have an identical LSDB
c) Routing table：Commonly named a forwarding database
© 2003, Cisco Systems, Inc. All rights reserved.
BSCI 2.0—1-4
什么是OSPF
➢ OSPF(OPEN SHORTEST PATH FIRST)，即开放最短路径优先。 ➢ 是一种链路状态协议，采用Dijkstra算法，也叫最短路径算法（SPF)； ➢ OPEN代表OSPF是一个标准 、开放的、与产商无关的标准路由协议；它由IETF制
© 2003, Cisco Systems, Inc. All rights reserved.
BSCI 2.0—1-6
OSPF的报头
© 2003, Cisco Systems, Inc. All rights reserved.
BSCI 2.0—1-7
OSPF的Router ID
所有运行OSPF的路由器都需要一个能够唯一标识自己的RouterID
CCNP之OSPF实验案例

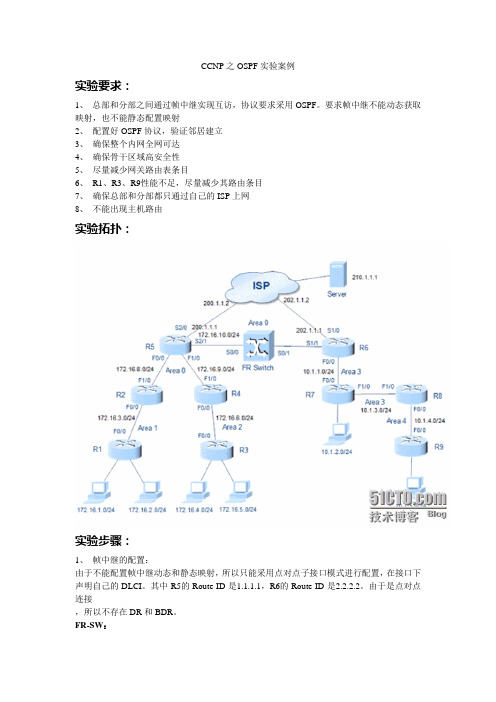

CCNP之OSPF实验案例实验要求：1、总部和分部之间通过帧中继实现互访，协议要求采用OSPF。
要求帧中继不能动态获取映射，也不能静态配置映射2、配置好OSPF协议，验证邻居建立3、确保整个内网全网可达4、确保骨干区域高安全性5、尽量减少网关路由表条目6、R1、R3、R9性能不足，尽量减少其路由条目7、确保总部和分部都只通过自己的ISP上网8、不能出现主机路由实验拓扑：实验步骤：1、帧中继的配置：由于不能配置帧中继动态和静态映射，所以只能采用点对点子接口模式进行配置，在接口下声明自己的DLCI。
其中R5的Route-ID是1.1.1.1，R6的Route-ID是2.2.2.2。
由于是点对点连接，所以不存在DR和BDR。
FR-SW：FR-SW(config)#frame-relay switchingFR-SW(config)#int s0/0FR-SW(config)#no shutFR-SW(config-if)#encapsulation frame-relayFR-SW(config-if)#clock rate 64000FR-SW(config-if)#frame-relay intf-type dceFR-SW(config-if)#frame-relay route 102 int s0/1 201FR-SW(config)#int s0/1FR-SW(config)#no shutFR-SW(config-if)#encapsulation frame-relayFR-SW(config-if)#clock rate 64000FR-SW(config-if)#frame-relay intf-type dceFR-SW(config-if)#frame-relay route 201 int s0/0 102R5：R5(config)#int s2/1R5(config-if)#no shutR5(config-if)#encapsulation frame-relayR5(config)#int s2/1.1 point-to-pointR5(config-subif)#ip add 172.16.10.1 255.255.255.0R5(config-subif)#frame-relay int-dlci 102R5(config-subif)#no frame-relay inverse-arpR6：R6(config)#int s1/1R6(config-if)#no shutR6(config-if)#encapsulation frame-relayR6(config-if)#ip add 172.16.10.2 255.255.255.0R6(config-if)# frame-relay int-dlci 201R6(config-if)#no frame-relay inverse-arp测试帧中继连接情况：FR-SW#show frame-relay rouInput Intf Input Dlci Output Intf Output Dlci StatusSerial0/0 102 Serial0/1 201 activeSerial0/1 201 Serial0/0 102 activeR6#show ip ospf intSerial1/1.1 is up, line protocol is upInternet Address 172.16.10.2/24, Area 0Process ID 1, Router ID 2.2.2.2, Network Type POINT_TO_POINT, Cost: 64 Transmit Delay is 1 sec, State POINT_TO_POINT,Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5oob-resync timeout 40Hello due in 00:00:09Supports Link-local Signaling (LLS)Index 1/1, flood queue length 0Next 0x0(0)/0x0(0)Last flood scan length is 1, maximum is 6Last flood scan time is 0 msec, maximum is 4 msecNeighbor Count is 1, Adjacent neighbor count is 1Adjacent with neighbor 1.1.1.1Suppress hello for 0 neighbor(s)R5#show ip os nei detailNeighbor 2.2.2.2, interface address 172.16.10.2In the area 0 via interface Serial2/1.1Neighbor priority is 0, State is FULL, 12 state changesDR is 0.0.0.0 BDR is 0.0.0.0Options is 0x52LLS Options is 0x1 (LR)Dead timer due in 00:00:35Neighbor is up for 00:35:14Index 2/2, retransmission queue length 0, number of retransmission 3 First 0x0(0)/0x0(0) Next 0x0(0)/0x0(0)Last retransmission scan length is 1, maximum is 1Last retransmission scan time is 0 msec, maximum is 0 msec2、全网启用OSPF 协议（配置端口IP 和环回口步骤省略）R1：R1(config)#router ospf 1R1(config-router)#net 172.16.1.1 0.0.0.0 a 1R1(config-router)#net 172.16.2.1 0.0.0.0 a 1R1(config-router)#net 172.16.3.2 0.0.0.0 a 1R1(config-router)#area 1 stub //配置区域1 为末节路由R2：R2(config)#router ospf 1R2(config-router)#net 172.16.3.1 0.0.0.0 a 1R2(config-router)#net 172.16.8.2 0.0.0.0 a 0R2(config-router)#area 1 stubR3：R3(config)#router ospf 1R3(config-router)#net 172.16.4.1 0.0.0.0 a 2R3(config-router)#net 172.16.5.1 0.0.0.0 a 2R3(config-router)#net 172.16.6.2 0.0.0.0 a 2R3(config-router)#area 2 stub //配置区域2 为末节路由R4：R4(config)#router ospf 1R4(config-router)#net 172.16.6.1 0.0.0.0 a 2R4(config-router)#net 172.16.9.2 0.0.0.0 a 0R4(config-router)#area 2 stubR5：R5(config)#router ospf 1R5(config-router)#net 172.16.8.1 0.0.0.0 a 0R5(config-router)#net 172.16.9.1 0.0.0.0 a 0R5(config-router)#net 172.16.10.1 0.0.0.0 a 0R5(config-router)#default-information originate //启用OSPF默认路由R6：R6(config)#router ospf 1R6(config-router)#net 172.16.10.2 0.0.0.0 a 0R6(config-router)#net 10.1.1.1 0.0.0.0 a 3R6(config-router)#default-information originate //启用OSPF默认路由R7：R7(config)#router ospf 1R7(config-router)#net 10.1.1.2 0.0.0.0 a 3R7(config-router)#net 10.1.2.1 0.0.0.0 a 3R7(config-router)#net 10.1.3.1 0.0.0.0 a 3R8：R8(config)#router ospf 1R8(config-router)#net 10.1.3.2 0.0.0.0 a 3R8(config-router)#net 10.1.4.1 0.0.0.0 a 4R8(config-router)#area 4 stub //配置区域4为末节路由R9：R9(config)#router ospf 1R9(config-router)#net 10.1.4.2 0.0.0.0 a 4R9(config-router)#net 10.1.5.1 0.0.0.0 a 4R9(config-router)#area 4 stub因为不能出现主机路由，所以必须在每个环回口下配置OSPF点对点模式: (config-if)#ip ospf network point-to-point验证末节路由：R1#show ip ospfArea 1Number of interfaces in this area is 3It is a stub areaArea has no authenticationSPF algorithm last executed 01:08:53.436 agoSPF algorithm executed 6 timesArea ranges areNumber of LSA 8. Checksum Sum 0x048879Number of opaque link LSA 0. Checksum Sum 0x000000Number of DCbitless LSA 0Number of indication LSA 0Number of DoNotAge LSA 0Flood list length 0R3#show ip ospfArea 2It is a stub areaArea has no authenticationSPF algorithm last executed 01:28:33.156 agoSPF algorithm executed 4 timesArea ranges areNumber of LSA 8. Checksum Sum 0x04C421Number of opaque link LSA 0. Checksum Sum 0x000000 Number of DCbitless LSA 0Number of indication LSA 0Number of DoNotAge LSA 0Flood list length 0R5#show ip ospfArea BACKBONE(0)Number of interfaces in this area is 3Area has no authenticationSPF algorithm last executed 00:46:27.944 agoSPF algorithm executed 21 timesArea ranges areNumber of LSA 13. Checksum Sum 0x07169ENumber of opaque link LSA 0. Checksum Sum 0x000000 Number of DCbitless LSA 0Number of indication LSA 0Number of DoNotAge LSA 4Flood list length 0R9#show ip ospfArea 4Number of interfaces in this area is 2It is a stub areaArea has no authenticationSPF algorithm last executed 00:47:24.176 agoSPF algorithm executed 16 timesArea ranges areNumber of LSA 8. Checksum Sum 0x041E9ENumber of opaque link LSA 0. Checksum Sum 0x000000 Number of DCbitless LSA 0Number of indication LSA 0Number of DoNotAge LSA 0Flood list length 0R7#show ip ospfArea 3This area has transit capabilityArea has no authenticationSPF algorithm last executed 00:47:41.596 agoSPF algorithm executed 12 timesArea ranges areNumber of LSA 14. Checksum Sum 0x0D84E8Number of opaque link LSA 0. Checksum Sum 0x000000Number of DCbitless LSA 0Number of indication LSA 0Number of DoNotAge LSA 0Flood list length 03、启用OSPF区域汇总：因为R1、R3、R9性能不足，以及为了减少网关的路由条目，所以有必要在每个区域的ABR 上进行汇总。
OSPF实验报告-CCNP
Page 4
4
配置
R5: interface Serial1/1 no ip address encapsulation frame-relay serial restart-delay 0 ! interface Serial1/1.1 multipoint ip address 172.8.100.5 255.255.255.0 ip ospf network broadcast frame-relay map ip 172.8.100.4 504 broadcast frame-relay map ip 172.8.100.6 506 broadcast no frame-relay inverse-arp R6: interface Serial1/1 ip address 172.8.100.6 255.255.255.0 encapsulation frame-relay ip ospf network broadcast ip ospf priority 0 serial restart-delay 0 frame-relay map ip 172.8.100.5 605 broadcast no frame-relay inverse-arp 5 R4: interface Serial1/1 ip address 172.8.100.4 255.255.255.0 encapsulation frame-relay ip ospf network broadcast serial restart-delay 0 frame-relay map ip 172.8.100.5 405 broadcast no frame-relay inverse-arp
Page 18
18
CCNP902必考的6个实验(拓扑搭建,配置详解)
CCNP902 必考的 6 个实验
目录 CCNP902 必考的 6 个实验............................................................................................................... 1 一、 EIGRP-OSPF 重分发(配置 distance).................................................................................. 2 1.1 拓扑环境....................................................................................................................... 2 1.2 搭建实验环境............................................................................................................... 2 1.3 题目要求....................................................................................................................... 5 1) 不配置 distance，正常配置 .................................................................................... 5 2) 配置 dist
CCNP-OSPF综合实验
OSPF 基本配置实验要求1：如图所示配置OSPF路由协议2：区域0、1、2属于A公司，红色区域代表B公司，现在A公司把B公司收购，你要保证A公司和B公司正常通信（有二种办法，让领导任选一种）3：黄色区域中的R3和R5两台设备为公司机密数据所在，要加强安全性（二种办法，让领导任选一种）4：公司B路由条目太多，总公司希望管理员在减少路由表的前提下，不影响其它通信5：为了加强中央集权，总公司规定所有上公网的流量都通过R1出去，有利于监督和控制一：OSPF路由协议R1(config)#router ospf 110 //进程号可以自己定义R1(config-router)#router-id 1.1.1.1 //推荐手动配置router-id R1(config-router)#network 1.1.1.1 0.0.0.0 area 0R1(config-router)#network 12.1.1.0 0.0.0.255 area 0R1(config-router)#network 13.1.1.0 0.0.0.255 area 0R2(config)#router ospf 110R2(config-router)#router-id 2.2.2.2R2(config-router)#network 2.2.2.2 0.0.0.0 area 0R2(config-router)#network 12.1.1.0 0.0.0.255 area 0R2(config-router)#network 24.1.1.0 0.0.0.255 area 1R3(config)#router ospf 110R3(config-router)#router-id 3.3.3.3R3(config-router)#network 3.3.3.3 0.0.0.0 area 0R3(config-router)#network 13.1.1.0 0.0.0.255 area 0R3(config-router)#network 35.1.1.0 0.0.0.255 area 2R4(config)#router ospf 110R4(config-router)#router-id 4.4.4.4R4(config-router)#network 4.4.4.4 0.0.0.0 area 1R4(config-router)#network 24.1.1.0 0.0.0.255 area 1 R4(config-router)#network 46.1.1.0 0.0.0.255 area 0R5(config)#router ospf 110R5(config-router)#router-id 5.5.5.5R5(config-router)#network 5.5.5.5 0.0.0.0 area 2R5(config-router)#network 35.1.1.0 0.0.0.255 area 2R6(config)#router ospf 110R6(config-router)#router-id 6.6.6.6R6(config-router)#network 46.1.1.0 0.0.0.255 area 0 R6(config-router)#network 6.6.0.0 0.0.0.255 area 0 R6(config-router)#network 6.6.1.0 0.0.0.255 area 0 R6(config-router)#network 6.6.2.0 0.0.0.255 area 0 R6(config-router)#network 6.6.3.0 0.0.0.255 area 0二：不连续区域的配置1：隧道R2(config)#interface tunnel 0R2(config-if)#tunnel source 24.1.1.2 //隧道源开始的地址R2(config-if)#tunnel destination 24.1.1.4 //隧道目标地址R2(config-if)#ip add 192.168.1.1 255.255.255.0 //给隧道的地址R2(config-if)#ip ospf 110 area 0 //把隧道宣告进区域0R4(config)#interface tunnel 0R4(config-if)#tunnel source 24.1.1.4R4(config-if)#tunnel destination 24.1.1.2R4(config-if)#ip add 192.168.1.2 255.255.255.0R4(config-if)#ip ospf 110 area 02：虚链路R2(config)#router ospf 110R2(config-router)#area 1 virtual-link 4.4.4.4//注意红色标记R4(config)#router ospf 110R4(config-router)#area 1 virtual-link 2.2.2.2三：加密1：明文R3(config-if)#interface s0/0R3(config-if)#ip ospf authenticationR3(config-if)#ip ospf authentication-key 1234R5(config)#interface s0/1R5(config-if)#ip ospf authenticationR5(config-if)#ip ospf authentication-key 12342：密文R3(config)#interface s0/0R3(config-if)#ip ospf authentication message-digestR3(config-if)#ip ospf message-digest-key 1 md5 1234R5(config)#interface s0/1R5(config-if)#ip ospf authenticatio message-digestR5(config-if)#ip ospf message-digest-key 1 md5 1234四：汇总R6(config)#interface loopback 0R6(config-if)#ip ospf network point-to-point //改网络类型R3(config)#router ospf 110R3(config-router)#area 0 range 6.6.0.0 255.255.252.0五：下发默认路由R1(config)#ip route 0.0.0.0 0.0.0.0 null 0 //写一条默认路由R1(config)#router ospf 110R1(config-router)#default-information originate always。
CCNP技术文档之OSPF全解析（上）
CCNP技术文档之OSPF全解析（上）思科认证是由网络领域著名的厂商—Cisco公司推出的，是互联网领域的国际权威认证。
•CCNP(Cisco Certified Network Professional)是Cisco 职业认证体系中的中级认证获得CCNP认证的专业人员可以为具有100到500多个节点的大型企业网络安装、配置和运行LAN、WAN和拨号访问业务。
•CCNP认证表示网络人士具有对从100个节点到超过500个节点的融合式局域网和广域网进行安装、配置和排障能力。
获得CCNP认证资格的网络人士拥有丰富的知识和技能，能够管理构成网络核心的路由器和交换机，以及将语音、无线和安全集成到网络之中的边缘应用。
SPOTO CCNP指导教材紧跟Cisco最新认证教材,它是由SPOTO TS团队为广大学员精心设计的一本辅导教材,它以CCNP知识点为基础,经过缜密的思考,大量的实践,多轮讨论,最终撰写完成。
•CCNP：路由、交换、排错路由重点知识点：EIGRP、OSPF、路由操纵、BGP、IPv6、OSPF本文OSPF主要内容：•OSPF简介 ••OSPF报文类型 ••配置OSPF ••OSPF网络类型 ••Link-State •Advertisements ••OSPF路由汇总 ••配置OSPF特殊区域 ••配置OSPF认证 ••OSPF知识点总结 ••OSPF综合实验•链路状态路由协议•链路状态数据结构•网络层次结构•SPF计算链路状态路由协议：•运行链路状态路由协议的路由器比运行距离矢量路由协议的路由器识别更多的网络信息 ••每一台路由器拥有整个拓扑结构 ••能够根据准确的网络拓扑信息独立地作出决策 •链路状态路由协议：链路状态数据结构邻居表：也被称为邻接数据库，包含邻居列表拓扑表:•通常被称为链路状态数据库（LSDB）•包含该区域或网络中的所有路由器及其连接链路•区域内的所有路由器有相同的LSDB路由表:通常称为转发数据库（forwarding database）!包含到目的地的最佳路径!网络层次结构链路状态路由协议通过OSPF协议执行具有层次网络结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCNP实验手册三层技术-OSPFOPENLAB目录OSPF (2)实验拓扑 (2)配置基本的OSPF (3)运行一个OSPF进程，并为其设置RID 3域名查询服务（选做） (3)修改参考带宽 (3)修改定时器 (4)修改路由器优先级 (4)修改管理距离 (4)配置OSPF的高级功能 (5)修改网络类型 (5)重分布 (5)修改区域类型（Stub） (5)修改区域类型（Totally Stub） (6)修改区域类型（NSSA） (6)修改区域类型（Totally NSSA） (6)路由汇总（区域间路由） (7)路由汇总（外部路由） (7)路由过滤（本地路由表） (7)路由过滤（区域间路由） (7)运行在NBMA上的OSPF（NBMA网络类型）8运行在NBMA上的OSPF（广播网络类型）8运行在NBMA上的OSPF（点到多点网络类型）9运行在NBMA上的OSPF（点到点网络类型）（选做）9认证 (10)虚链路 (10)下发默认路由 (11)OSPF实验拓扑IP地址规划所有链路网段规划为：10.1.xy.0/24帧中继链路的IP地址，R5的S0/0端口为10.1.100.5/24，R6的S0/0端口为10.1.100.6/24，R7的S0/0端口为10.1.100.7/24。
帧中继预配帧中继预配了两条PVC，分别是R5与R6之间的506-605，R5与R7之间的507-705实验拓扑下载ftp://172.18.20.200/CCNP/Lab/OSPF.rar配置基本的OSPF运行一个OSPF进程，并为其设置RID在所有路由器上运行一个OSPF进程，将RID设置为Loopback0端口的IP地址，并且将它们的物理接口和环回口划入相应的区域。
配置指南：R1-R7Rx(config)#router ospf 1Rx(config-router)#router-id 10.1.1.xRx(config-router)#network 10.1.xy.x 0.0.0.0 area zRx(config-router)#network 10.1.1.x 0.0.0.0 area zRx#show ip ospf neighborRx#show ip ospf interface brief域名查询服务（选做）在R1上配置域名查询服务，在R1上show ip ospf neighbor之后回显的不再是Router-ID 而是文本名字。
配置指南：R1R1(config)#ip host R2 10.1.1.2R1(config)#ip host R3 10.1.1.3R1(config)#ip ospf name-lookup修改参考带宽在所有路由器上修改参考带宽为10^9。
配置指南：R1-R7Rx(config)#router ospf 1Rx(config-router)#auto-cost reference-bandwidth 1000修改定时器修改R1、R2、R3之间的Hello-interval为5s，Dead-interval为20s。
配置指南：R1-R3Rx(config)#interface f0/0Rx(config-if)#ip ospf hello-interval 5Rx(config-if)#ip ospf dead-interval 20修改路由器优先级修改R1、R2、R3的路由器优先级，使得R1成为DR，R2成为BDR，R3永远不能参与选举。
配置指南：R1R1(config)#interface f0/0R1(config-if)#ip ospf priority 255R2R2(config)#interface f0/0R2(config-if)#ip ospf priority 254R3R3(config)#interface f0/0R3(config-if)#ip ospf priority 0修改管理距离在R1上修改OSPF的区域内路由管理距离为10，区域间路由管理距离为15，外部路由的管理距离为130。
配置指南R1R1(config-router)#distance ospf intra-area 10 inter-area 15 external 130配置OSPF的高级功能修改网络类型修改R3与R5之间链路的网络类型为点到点。
配置指南：R3R3(config)#interface f0/1R3(config-if)#ip ospf network point-to-pointR5R5(config)#interface f0/0R5(config-if)#ip ospf network point-to-point重分布在R1上创建Loopback100，IP地址设置为100.1.1.1/32，将这个接口重分布到OSPF进程中。
在R4上创建Loopback100，IP地址设置为100.1.1.4/32，将这个接口重分布到OSPF进程中。
配置指南：R1R1(config)#interface loopback 100R1(config-if)#ip address 100.1.1.1 255.255.255.255R1(config)#router ospf 1R1(config-router)#redistribute connected subnetsR4R4(config)#interface loopback 100R4(config-if)#ip address 100.1.1.4 255.255.255.255R4(config)#router ospf 1R4(config-router)#redistribute connected subnets修改区域类型（Stub）修改Area 2，使得Area 2成为一个Stub区域。
观察R4的路由表有何变化。
R3R3(config)#router ospf 1R3(config-router)#area 2 stubR4R4(config)#router ospf 1R4(config-router)#area 2 stub修改区域类型（Totally Stub）修改Area 2，使得Area 2成为一个Totally Stub区域。
观察R4的路由表有何变化。
配置指南：R3R3(config)#router ospf 1R3(config-router)#area 2 stub no-summaryR4R4(config)#router ospf 1R4(config-router)#area 2 stub修改区域类型（NSSA）配置Area 2，使得Area 2成为一个NSSA区域，并且阻止R3产生7类LSA。
观察R4的路由表有何变化。
配置指南：R3R3(config)#router ospf 1R3(config-router)#area 2 nssa default-information-originate no-redistributionR4R4(config)#router ospf 1R4(config-router)#area 2 nssa修改区域类型（Totally NSSA）配置Area 2，使得Area 2成为一个Totally NSSA区域,，并且阻止R3产生7类LSA。
观察R4的路由表有何变化。
R3R3(config)#router ospf 1R3(config-router)#area 2 nssa no-summary no-redistribution路由汇总（区域间路由）在R3上将Area 0中R1，R2，R3的Loopback0路由汇总，要求汇总尽可能精确。
配置指南：R3R3(config)#router ospf 1R3(config-router)#area 0 range 10.1.1.0 255.255.255.252路由汇总（外部路由）在R1上将重分布的Loopback100路由汇总成100.1.1.0/31。
配置指南：R1R1(config)#router ospf 1R1(config-router)#summary-address 100.1.1.0 255.255.255.254路由过滤（本地路由表）在R2上将10.1.34.0/24这条路由从路由表中过滤掉。
配置指南：R2R2(config)#access-list 1 deny 10.1.34.0R2(config)#access-list 1 permit anyR2(config)#router ospf 1R2(config-router)#distribute-list 1 in路由过滤（区域间路由）在R3上将10.1.35.0/24这条路由过滤，限制其进入Area 0。
R3R3(config)#ip prefix-list FILTER deny 10.1.35.0/24R3(config)#ip prefix-list FILTER permit 0.0.0.0/0 le 32R3(config-router)#area 0 filter-list prefix FILTER in运行在NBMA上的OSPF（NBMA网络类型）配置R5，R6，R7，使得OSPF正常的运行在Frame-Relay之上。
配置指南：R5R5(config)#interface s0/0R5(config-if)#ip ospf priority 255R5(config)#router ospf 1R5(config-router)#neighbor 10.1.100.6R5(config-router)#neighbor 10.1.100.7R6R6(config)#interface s0/0R6(config-if)#ip ospf priority 0R6(config)#router ospf 1R6(config-router)#neighbor 10.1.100.5R7R7(config)#interface s0/0R7(config-if)#ip ospf priority 0R7(config)#router ospf 1R7(config-router)#neighbor 10.1.100.5运行在NBMA上的OSPF（广播网络类型）配置R5，R6，R7，使得OSPF正常的运行在Frame-Relay之上。
*实验之前先还原帧中继区域的配置配置指南：R5R5(config)#interface s0/0R5(config-if)#frame-relay map ip 10.1.100.6 506 broadcastR5(config-if)#frame-relay map ip 10.1.100.7 507 broadcastR5(config-if)#ip ospf priority 255R5(config-if)#ip ospf network broadcastR6R6(config)#interface s0/0R6(config-if)#frame-relay map ip 10.1.100.5 605 broadcastR6(config-if)#frame-relay map ip 10.1.100.7 605 broadcastR6(config-if)#ip ospf priority 0R6(config-if)#ip ospf network broadcastR7R7(config)#interface s0/0R7(config-if)#frame-relay map ip 10.1.100.5 705 broadcastR7(config-if)#frame-relay map ip 10.1.100.6 705 broadcastR7(config-if)#ip ospf priority 0R7(config-if)#ip ospf network broadcast运行在NBMA上的OSPF（点到多点网络类型）配置R5，R6，R7，使得OSPF正常的运行在Frame-Relay之上。
