HACMP5.4配置文档
HACMP配置文档
1 HA&冷备安装配置和验证1.1 HACMP配置1.1.1 HACMP安装1.检查每台机器上是否都找到了所有硬盘(包括内置硬盘)。
lspvlsdev –Cc disk如果某台机器没有找到共享硬盘，可用cfgmgr命令。
cfgmgr2.给系统添加TTY。
如果安装了8port卡，一共应该有sa0 ~ sa4共5个tty，依次(0 ~ 4)安装。
Æ Add a TTY Æ rs232 Æ saX Æ Port Number: 0ttysmitty3.检测连8port卡的TTY。
在两台机器上同时运行：</dev/ttyXsttyX应该为4(使用8port卡时)或3(使用串口4时)，这时应该有信息显示。
4.安装HACMP/ES软件5.4.1，及补丁放入HACMP/ES光盘：安装HA文件集。
安装文件包括：除了cluster.haview、cluster.hativoli和所有msg语言文件集外，其他文件集都要安装。
安装5.4.1的补丁SP06/eserver/support/fixes/fixcentral/psearch?searchstring=latest+ha+R54+fi xes&searchtype=apar&release=53中选择IZ57986下载并安装，安装后重启系统验证补丁安装lslpp -l |grep cluster 看文件版本号是否已经升上去1.1.2 HACMP配置1.配置IP以下是一个范例。
A机(生产机)IP IP_label1.1.1.1 A_svc1.1.1.2 A_boot1.1.2.1 A_stdby1.1.1.3 B_svc1.1.1.4 B_boot1.1.2.2 B_stdbyB机(备份机)IP IP_label1.1.1.1 A_svc1.1.1.2 A_boot1.1.2.1 A_stdby1.1.1.3 B_svc1.1.1.4 B_boot1.1.2.2 B_stdby开机未启HA时，boot和standby地址生效；启动HA后，service地址覆盖boot生效，service地址对应网卡失效后，由standby所在网卡接管。
IBM内部员工操作手册AIXHACMP安装配置详细文档
HACMP 5.4安装实用手册1.HACMP 5.4的安装步骤a)安装前提i.如果操作系统为AIX 5.2或者AIX 5.3时，需检查：AIX 5L Version RSCT Version RSCT FilesetsAIX 5L v.5.3 plus ML 1 2.4.2 pat.basic.hacmp 2.4.2.0pat.clients.hacmp 2.4.2.0rsct.core.sec 2.4.2.1rsct.core.rmc 2.4.2.1AIX 5L v.5.2 plus ML 5 2.3.6 pat.basic.hacmp 2.3.6.0pat.clients.hacmp 2.3.6.0rsct.core.sec 2.3.6.1rsct.core.rmc 2.3.6.1ii.此次安装的AIX 环境为AIX 5.3 ML6b)安装过程在安装HACMP的过程中，除HAview和HA Tivoli这两个安装包不装外，其他都正常安装c)安装HACMP补丁下载地址：-933.ibm./support/fixcentral/2.HACMP 5.4配置前的规划工作：Cluster Name Byh_clusterNode Name HA1 HA2IP Label HA1_boot HA1_svc HA1_stb HA2_boot HA2_svc HA2_stb IP Address 10.10.10.102 9.9.9.102 192.168.0.1 10.10.10.103 9.9.9.103 192.168.0.2 Persistent IP HA1_per:9.181.1.100 HA2_per:9.181.1.101HeartBeat Hb_HA1: /dev/hdisk1 Hb_HA2: /dev/hdisk2Res. Grp. Name Service IP Volume GroupApp NameByh_rg HA1_svcHA2_svcSharevg None3.HACMP5.4配置方法：a)配置两台机器的/etc/hosts文件：分别在/etc/hosts中加入：b)在HA1上，配置网路连接：i.配置HA1上boot IP----ent0上ii.配置HA1上stb IP----ent1上在HA2节点上也要将boot IP和stb IP也要提前配置好c)建立共享VG---sharevg和用于磁盘心跳的VG---convg这两个VG的* Activate volume group AUTOMATICALLY at system restart选项必须为No建好convg后，在Node1上执行/usr/sbin/rsct/bin/dhb_read -p hdisk1 -r命令在Node2上执行/usr/sbin/rsct/bin/dhb_read -p hdisk1 -t命令，确认可以正常通讯。
HACMP 5.4规划与实施演示
– High Availability is fault resilient not fault tolerant
2003 IBM Corporation
HACMP监测四类故障
Node Failures – Processor hardware or operationg system failures – One or more surviving nodes can acquire resources Network Adapter Failures – Move IP address to standby network adapter in same node Network Failure – Message displayed on console and event is logged – As every site's network configurations are unique , no other default action is taken – Action to be taken in response to network failures is customizable Application Failure – WebSphere/DB2/Oracle AS &DB
2003 IBM Corporation
IP规划 cluster配置规划表(二)
node name 浮动 浮动 IP Label db_svc webapp_svc node1_boot1 ha_node1 node1_boot2 node1_per node2_boot1 HA_node2 node2_boot2 node2_per Network Network Interface Name 浮动 浮动 en1 en3 本机内浮动 en2 en0 本机内浮动 ether1 ether1 ether1 ether1 ether1 ether1 ether1 ether1 功能 服务地址 服务地址 IP Address Netmask
HACMP5.4.1 FOR aix5300-12安装与测试
HACMP HACMP5.4.1 FOR aix 53005.4.1 FOR aix 53005.4.1 FOR aix 5300--12的安装与的安装与测试测试测试我的试验环境为：两台P150的小机一个硬盘SUN 的硬盘盒，一台自己做的RS232心跳线。
两根SCSI 线，两张SCSI 卡，2张集成网卡2张扩展网卡，一台小机两个网卡。
基于我的设备的限制，我这里只能做串口心跳的安装，建议大家用磁盘心跳来做非IP 网络心跳。
注：进行HACMP 的安装之前的安装之前，，建议大家去把相关的HAMCP 的一些原理及基本的概念搞清楚再进行配置的一些原理及基本的概念搞清楚再进行配置。
第一台的hostname 是ivanliuaix1ivanliuaix1 第二台的hostname 是ivanl ivanliuaix2iuaix2iuaix2中间有些截图时我还没有更改主机名的中间有些截图时我还没有更改主机名的，，建议大家在一开始的时候就把主机名给修改好建议大家在一开始的时候就把主机名给修改好，，然后再做其他的操作然后再做其他的操作。
大家以上面的两个主机名为主家以上面的两个主机名为主。
以下的机器的屁股接线图以下的机器的屁股接线图和正面图和正面图和正面图。
一．AIX与H ACMP软件的安装与升级软件的安装与升级的安装与升级首先我最开始安装的AIX是5300-03-00的，我装完以后没有打最新的TL包，TL包我下载的是5300-12-00-1015，我是在装好所有的HACMP所需要的系统软件包后再打的TL包，TL包下载地址：/support/fixcentral/1、安装软件束(bundle)smin easy_install安装App-dev、Service、CDE，每一个单独安装完成后，再安装其他的。
当看到下面的提示的时候，插入AIX 5.3系统盘第3张光盘，按回车继续：(我这里是AIX 5300-03的CD盘，一共有8张CD盘，如果是DVD的光盘可能不需要，根据提示来安装)如果有提示说找不到Java14.debug这个软件集，不用理会，是IBM的一个bug(/thread-70590-1-1.html)2、安装软件包插入第一张系统安装光盘smit install安装bos.data包安装完成后，再继续安装或是安装bos.data的时候一起安装也行：bos.adtbos.clvmpatbos.perfX11.Dtpatrsct.basic.*pat.*rsct.core.*/中间会提示换第三张光盘。
HACMP5.4

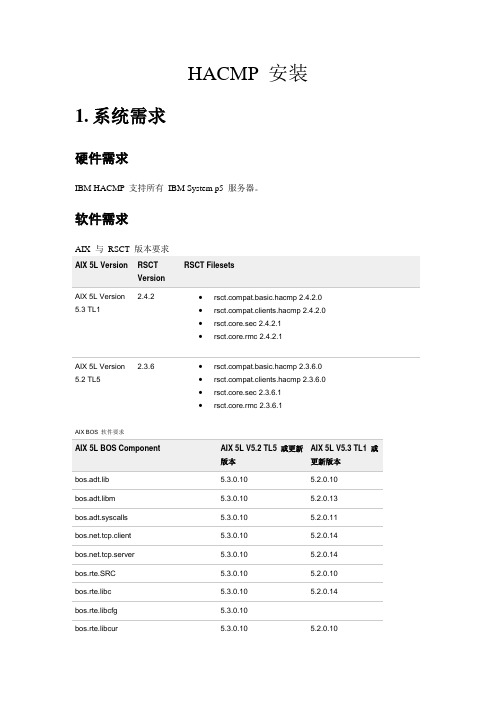

HACMP 安装1.系统需求硬件需求IBM HACMP 支持所有IBM System p5 服务器。
软件需求AIX 与RSCT 版本要求AIX 5L Version RSCTVersionRSCT FilesetsAIX 5L Version 5.3 TL1 2.4.2 ∙pat.basic.hacmp 2.4.2.0∙pat.clients.hacmp 2.4.2.0∙rsct.core.sec 2.4.2.1∙rsct.core.rmc 2.4.2.1AIX 5L Version 5.2 TL5 2.3.6 ∙pat.basic.hacmp 2.3.6.0∙pat.clients.hacmp 2.3.6.0∙rsct.core.sec 2.3.6.1∙rsct.core.rmc 2.3.6.1AIX BOS 软件要求AIX 5L BOS Component AIX 5L V5.2 TL5 或更新版本AIX 5L V5.3 TL1 或更新版本bos.adt.lib 5.3.0.10 5.2.0.10 bos.adt.libm 5.3.0.10 5.2.0.13 bos.adt.syscalls 5.3.0.10 5.2.0.11 .tcp.client 5.3.0.10 5.2.0.14 .tcp.server 5.3.0.10 5.2.0.14 bos.rte.SRC 5.3.0.10 5.2.0.10 bos.rte.libc 5.3.0.10 5.2.0.14 bos.rte.libcfg 5.3.0.10bos.rte.libcur 5.3.0.10 5.2.0.10bos.rte.libptdreads 5.3.0.10 5.2.0.12bos.rte.odm 5.3.0.10 5.2.0.115.3.0.10 5.2.0.10bos.data (require forcluster.man.en_US.es)bos.clvm.enh (require for CLVM)bos.rte.lvm.rte (require for CLVM)2.安装前的准备工作本安装指南所提及的node1 和node2 分别表示安装HACMP 的两台p5 服务器，本例中采用IP 别名方式做心跳，oracle 应用做为上层应用。
HACMP 5.4安装文档
HACMP 5.4安装配置文档一、准备（最重要的是明确HACMP 5.4安装在哪个AIX 5L 版本上，从而才能正确地选择需要的补丁）：1、HACMP 5.4安装需要的AIX版本：AIX 5205以上或者 AIX 5301以上2、HACMP5.4安装需要的RSCT版本：AIX 5205内含的RSCT 2.3.6 或者 AIX 5301内含的RSCT 2.4.2 3、HACMP5.4安装需要的BOS软件包：1）、非并发式：共11个包2）、并发方式：除了需要非并发式的所有包以外，还需要2个支持并发的组件包（这次的测试并发模式）4、安装HACMP 5.4软件包（On Server）：1)cluster.es.clvm包是支持并发访问的专用包，需要根据安装的HA模式来确定是否选用；（如果装了，又不用并发模式，会出问题吗？）2)cluster.haview和cluster.hativoli一般不用安装3)安装成功以后用lppchk -l cluster.* 检查文件是否安装成功4)重启节点5)如果安装不成功，安装程序一般会启动清除进程，如果无法自动完成，可用手动方式：smitty进入Installation andMaintenance →Install and Update Software →Clear UpAfter A Interrupted Installation6)如果需要卸载HACMP，可Install/Remove中输入“cluster.*”删除7)安装补丁包：5、安装HACMP 5.4软件包（On Client）：安装在Client上的目的主要是接收和监控HACMP Server节点发出的信息，可以忽略6、配置安装的硬件：1）、配置网卡：7、配置共享LVM组件(no-concurrent)1）、考虑concurrent和no concurrent区别2）、创建VG要将自动varyonvg设为no，让cluster来控制注意：配置major number 让所有node都有个free并一致的Major number，用lvlstmajor来显示3）、varyonvg,创建FS（no-concurrent），注意将自动mount设为no，让cluster来控制；4）、修改共享VG中LV和jfslog所在的LV名称，避免与节点本地磁盘自动生成的LVxx名冲突。
HACMP安装与配置
HACMP安装与配置神州数码系统集成服务有限公司文档控制修改记录审阅分发目录1系统需求 (2)1.1硬件需求 (2)1.2软件需求 (2)2安装前的准备工作 (3)2.1配置集群网络 (3)2.2配置集群共享磁盘 (4)2.3添加tty 设备( 串口心跳) (4)2.4建立应用启动和停止脚本 (5)3安装步骤 (6)3.1建立集群 (6)3.2添加节点 (6)3.3添加网络 (8)3.4添加通信接口 (8)3.5添加应用服务器 (10)3.6添加服务IP (10)3.7添加资源组 (10)3.8更改资源组属性 (11)4安装后的任务以及常见问题 (15)4.1安装后的任务 (15)4.2常见问题 (15)1 系统需求1.1硬件需求IBM HACMP 支持所有IBM System p5 服务器。
1.2软件需求AIX 与RSCT 版本要求AIX 5L VersionRSCTVersionRSCT FilesetsAIX 5L Version 5.3 TL1 2.4.2 ∙pat.basic.hacmp 2.4.2.0∙pat.clients.hacmp 2.4.2.0∙rsct.core.sec 2.4.2.1∙rsct.core.rmc 2.4.2.1AIX 5L Version 5.2 TL5 2.3.6 ∙pat.basic.hacmp 2.3.6.0∙pat.clients.hacmp 2.3.6.0∙rsct.core.sec 2.3.6.1∙rsct.core.rmc 2.3.6.1AIX BOS 软件要求AIX 5L BOS Component AIX 5L V5.2 TL5 或更新版本AIX 5L V5.3 TL1 或更新版本bos.adt.lib 5.3.0.10 5.2.0.10 bos.adt.libm 5.3.0.10 5.2.0.13 bos.adt.syscalls 5.3.0.10 5.2.0.11 .tcp.client 5.3.0.10 5.2.0.14 .tcp.server 5.3.0.10 5.2.0.14 bos.rte.SRC 5.3.0.10 5.2.0.10 bos.rte.libc 5.3.0.10 5.2.0.14 bos.rte.libcfg 5.3.0.10bos.rte.libcur 5.3.0.10 5.2.0.10 bos.rte.libptdreads 5.3.0.10 5.2.0.12 bos.rte.odm 5.3.0.10 5.2.0.11 bos.data (require for 5.3.0.10 5.2.0.10cluster.man.en_US.es)bos.clvm.enh (require for CLVM)bos.rte.lvm.rte (require for CLVM)2 安装前的准备工作本安装指南所提及的rac1 和rac2 分别表示安装HACMP 的两个AIX服务器，本例中采用IP 别名方式，oracle 应用做为上层应用。
IBM HACMP5.4安装配置
IBM HACMP5.4安装配置1.AIX配置安装 (1)1.1.导带安装 (2)1.2.光盘安装 (3)1.2.1.安装需要的软件包 (3)1.2.2.安装Base OS步骤 (4)1.2.3.修改Root用户的口令 (11)1.2.4.安装额外所需的Fileset (11)1.2.5.安装系统补丁 (12)1.2.6.OS 基本分区调整（rootvg） (13)1.2.7.镜像rootvg (14)1.2.8.rootvg的备份.................................................................................... 错误！未定义书签。
2.HACMP的安装 (14)2.1.HACMP的安装准备 (14)2.1.1.安装前提 (14)2.1.2.需要安装的文件集 (15)2.2.HACMP的安装 (15)2.2.1.开始安装 (15)2.2.2.打补丁 (15)2.2.3.重启机器 (15)3.系统维护................................................................................................................. 错误！未定义书签。
4.现场服务Tips ......................................................................................................... 错误！未定义书签。
4.1.检查是否安装了华为所要求的文件集 .......................................................... 错误！未定义书签。
4.2.分区及文件系统设置参考 ............................................................................ 错误！未定义书签。
HACMP软件安装手册
HACMP软件安装实施[键入文字]目录1说明 (4)1.1文档说明 (4)1.2注意事项 (4)2HACMP 规划 (5)2.1HA（H I GH A V AILABILITY） (5)2.2规划举例 (6)3HACMP 安装前准备 (8)3.1硬件环境准备 (8)3.2介质准备 (8)4POWERHA（HACMP）软件安装 (9)4.1安装HACMP5.4需要的操作系统软件包 (9)4.2更新操作系统 (10)4.3HACMP软件安装 (10)4.4升级HACMP软件 (11)5配置HACMP (14)5.1设置IP地址 (14)5.2配置共享磁盘卷组VG (15)5.3定义TTY串口通讯设备 (16)5.4创建集群C LUSTER (17)5.5添加N ODE节点 (19)5.6创建以太网络，添加ETHER网络通讯接口 (19)5.7创建点对点网络，添加RS232通讯设备 (22)5.8添加S ERVICE IP L ABEL (24)5.9配置A PPLIC A TION S ER VER (26)5.10配置资源组 (28)5.11参数优化 (31)5.12同步资源组 (35)5.13启动HA (36)5.14保存S NAPSHOT (37)6HA服务启停、监控 (38)6.1启动HA服务 (38)6.2停止HA服务 (38)6.3监控HA状态 (39)7切换测试 (41)7.1手工停服务切换测试 (41)7.2不停HA服务，在线移动资源组（C-SPOC） (42)7.3模拟网卡故障测试 (44)7.4模拟服务器异常DOWN机测试 (44)1说明1.1文档说明本文的环境是在AIX5.3操作系统下安装配置hacmp5.4的步骤，其它版本的系统安装配置基本类似，不同之处，请参考IBM的官方文档。
文档链接地址IBM Systems Information Centers ：/eserver/目录分aix、软件、等文档目录。
HACMP配置文档
HACMP配置及测试文档一、硬件介绍●服务器：7026-B80（192.168.1.80/24；192.168.2.80/24）7029-6C3（192.168.1.61/24；192.168.2.61/24）●存储: DS4300●网络交换机：MightyHub-12、H3C S3100●光纤交换机：Brocade SilkWorm-3800二、准备工作1、安装HACMP，最好光盘安装。
注意：1、HACMP光盘上的cluster.hativoli 和cluster.haview不安装。
2、bos.data; rsct.bsaic.hacmp; rsct.basic.rte; rsct.opt.storagerm这4个文件要从AIX第一张盘上安装。
2、两台服务器通过网络交换机相连，彼此可以ping通注意：如果ping不通，有可能是网络交换机不支持‘自适应模式’或者不支持百兆速率，将速率固定为10-full-duples。
smit dev –> communication-> Ethernet adapter->adapter -> Change / ShowCharacteristics of an Ethernet Adapter调整速率为10full-duplex 如下图：3、两台服务器的串口做心跳，保证tty测试成功在b80一端等待串口tty1的信息（cat < /dev/tty1）在p615一端发送信息到串口tty1上（cat .rhosts > /dev/tty1）注意：串口连线与sa卡有关系，与port属性没有关系。
例如在sa2上建tty1、设置port为0，串口线应该连在服务器串口3上（sa0、sa1、sa2对应的服务器接口为串口1、串口2、串口3）。
一般不使用console口作为心跳接口，需要创建新的tty（smit tty>>add a tty>>选择tty rs232 Asynchronous Terminal，再选择tty所在的sa 设备），因为原来的串口有可能被console占用，信息会一直为login状态，导致串口通信失败。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HACMP 5.4配置文档1.软件环境 (2)1.1 AIX 5300-05 (2)1.2 HAMCP 5.4 (2)2. 硬件环境 (2)3. 系统环境 (2)3.1 /etc/hosts (2)3.2 /.rhosts (2)4. 配置HACMP 以下操作只需在一个节点上操作即可 (2)4.1 配置网络拓朴 (2)4.1.1 配置Cluster Name (2)4.1.2 配置Cluster节点 (2)4.1.3 配置HACMP网络 (3)4.1.3.1 创建IP网络 (3)4.1.3.2 创建串口心跳网络 (3)4.1.3.3 创建磁盘心跳网络 (3)4.1.4 添加网络到Cluster (3)4.1.4.1 创建IP通信接口 (3)4.1.4.2 创建串口通信设备 (4)4.1.4.3 创建磁盘通信设备 (5)4.2 配置HACMP资源 (5)4.2.1 配置资源 (5)4.2.1.1 创建Applications Servers (5)4.2.1.2 创建Service IP (5)4.2.2 配置资源组 (6)4.2.2.1 创建资源组 (6)4.2.2.2 配置资源组属性 (7)5. 校验并同步HACMP配置 (7)6. 启动/停止HACMP (7)6.1 启动HACMP（快速路径：#smitty clstart） (7)6.2 停止HACMP（快速路径：#smitty clstop） (8)7. 测试HACMP（这里仅为模拟测试） (8)1.软件环境1.1 AIX 5300-051.2 HAMCP 5.42. 硬件环境P630两台DS4300存储一台串口线一根3. 系统环境3.1 /etc/hosts127.0.0.1 loopback localhost p630a(另一节点为p630b)192.168.1.100 p630a_stb192.168.1.200 p630b_stb192.168.2.100 p630a_boot192.168.2.200 p630b_boot192.168.3.100 p630a_svc192.168.3.200 p630b_svc3.2 /.rhosts192.168.1.100192.168.1.200192.168.2.100192.168.2.200192.168.3.100192.168.3.2004. 配置HACMP 以下操作只需在一个节点上操作即可4.1 配置网络拓朴4.1.1 配置Cluster Name# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure an HACMP ClusterAdd/Change/Show an HACMP Cluster* Cluster Name [testcluster]4.1.2 配置Cluster节点# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure HACMP NodesAdd a Node to the HACMP Cluste*NodeName [NodeA]Communication Path to Node [p630a_boot] + 以同样方法将NodeB添加到Cluster中*NodeName [NodeB]Communication Path to Node [p630b_boot] +4.1.3 配置HACMP网络4.1.3.1 创建IP网络# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure HACMP NetworksAdd a Network to the HACMP Cluster* NetworkName [net_ether_01]* NetworkType ether* Netmask [255.255.255.0] +* Enable IP Address Takeover via IP Aliases [Yes] +IP Address Offset for Heartbeating over IP Aliases []使用同样的方法创建[net_ether_02]* Enable IP Address Takeover via IP Aliases [Y es] 此选项决定了HACMP的IP切换方式，但值得一提的是只有“boot”、“standby”、“service”三个IP分别为三个不同网段时必须选用IP Aliases方式。
如果“boot”、“standby”其中一个与“service”为同一个网段时必须选用IP Replace，则此选项应选“NO”。
4.1.3.2 创建串口心跳网络# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure HACMP NetworksAdd a Network to the HACMP Cluster* NetworkName [net_rs232_01]* Network Type rs2324.1.3.3 创建磁盘心跳网络# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure HACMP NetworksAdd a Network to the HACMP Cluster* Network Name [net_diskhb_01]* Network Type diskhb4.1.4 添加网络到Cluster4.1.4.1 创建IP通信接口# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure HACMP NetworksConfigure HACMP Communication Interfaces/DevicesAdd Communication Interfaces/DeviceAdd Pre-defined Communication Interfaces and DevicesCommunication Interfaces* IP Label/Address [p630a_boot] +* Network Type ether* Network Name net_ether_01* Node Name [NodeA] +Network Interface []同样方法添加另一个通信接口到”net_ether_01”* IP Label/Address [p630b_boot] +* Network Type ether* Network Name net_ether_01* Node Name [NodeB] +Network Interface []同样方法创建另一个通信接口* IP Label/Address [p630a_ stb] +* Network Type ether* Network Name net_ether_02* Node Name [NodeA] +Network Interface []* IP Label/Address [p630b_ stb] +* Network Type ether* Network Name net_ether_02* Node Name [NodeB] +Network Interface []4.1.4.2 创建串口通信设备# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure HACMP NetworksConfigure HACMP Communication Interfaces/DevicesAdd Communication Interfaces/DeviceAdd Pre-defined Communication Interfaces and DevicesCommunication Devices* Device Name [rs232_node_a]* Network Type rs232* Network Name net_rs232_01* Device Path [/dev/tty0]* Node Name [NodeA] +以同样方法创建另一个串口通信设备* Device Name [rs232_node_b]* Network Type rs232* Network Name net_rs232_01* Device Path [/dev/tty0]* Node Name [NodeB] +4.1.4.3 创建磁盘通信设备# smitty hacmpExtended ConfigurationExtended Topology ConfigurationConfigure HACMP NetworksConfigure HACMP Communication Interfaces/DevicesAdd Communication Interfaces/DeviceAdd Pre-defined Communication Interfaces and DevicesCommunication Devices* Device Name [diskhb_node_a]* Network Type diskhb* Network Name net_diskhb_01* Device Path [/dev/hdisk1]* Node Name [NodeA] +同样方法创建另一个磁盘通信设备* Device Name [diskhb_node_b]* Network Type diskhb* Network Name net_diskhb_01* Device Path [/dev/hdisk1]* Node Name [NodeA] +做磁盘心跳的磁盘必须将VG创建为Concurrent模式4.2 配置HACMP资源4.2.1 配置资源4.2.1.1 创建Applications Servers# smitty hacmpExtended ConfigurationExtended Resource ConfigurationHACMP Extended Resources ConfigurationConfigure HACMP Applications ServersAdd an Application Server* Server Name [appserver]* Start Script [/hascript/clstart.sh]* Stop Script [/hascript/clstop.sh]需要手动在两个节点上建立“/hascript/clstart.sh”、“/hascript/clstop.sh”并保证其有执行权限。
