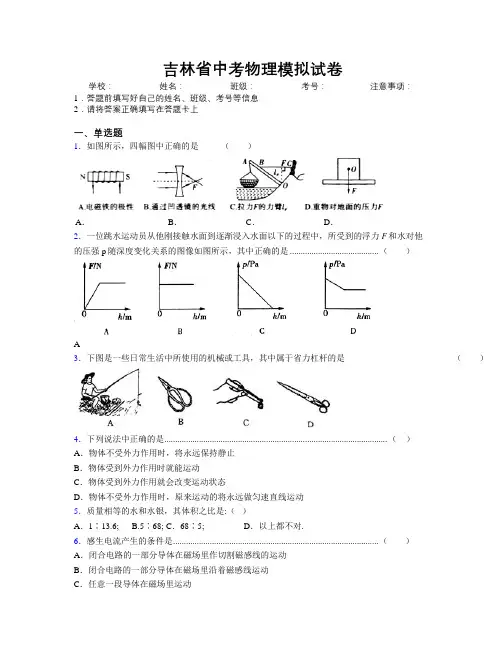

最新吉林省中考物理模拟试卷附答案
吉林省中考物理模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示，四幅图中正确的是（）A． B． C． D．2．一位跳水运动员从他刚接触水面到逐渐浸入水面以下的过程中，所受到的浮力F和水对他的压强p随深度变化关系的图像如图所示，其中正确的是 ......................................... （）A3．下图是一些日常生活中所使用的机械或工具，其中属于省力杠杆的是（）4．下列说法中正确的是....................................................................................................... （）A．物体不受外力作用时，将永远保持静止B．物体受到外力作用时就能运动C．物体受到外力作用就会改变运动状态D．物体不受外力作用时，原来运动的将永远做匀速直线运动5．质量相等的水和水银，其体积之比是:（）A．1∶13.6; B.5∶68; C．68∶5; D．以上都不对.6．感生电流产生的条件是............................................................................................... （）A．闭合电路的一部分导体在磁场里作切割磁感线的运动B．闭合电路的一部分导体在磁场里沿着磁感线运动C．任意一段导体在磁场里运动D．任意一段导体在磁场里做切割磁感线的运动7．将一个滑动变阻器接在电源上，消耗的功率为P。
要使其消耗的功率变为原来的一半，可以采取的措施是.......................................................................................................................... ( ) A．电源电压不变，阻值变为原来的一半B．电源电压变为原来的一半，阻值不变C．电源电压和阻值均变为原来的一半D．电源电压变为原来的一半，阻值变为原来的二倍8．1度电可供标有“220V 25W”的灯泡正常工作（）A．5hB．25h C．40hD．50h9．对于某个导体电阻的大小，以下说法正确的是....................................................... （）A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．通过导体的电流减小一半，则导体的电阻增大两倍C．当导体的电压和通过导体的电流为零时，导体的电阻为零D．电阻是导体本身的一种性质，与电压和电流无关10．一段导体两端的电压为U时，导体中的电流为I。

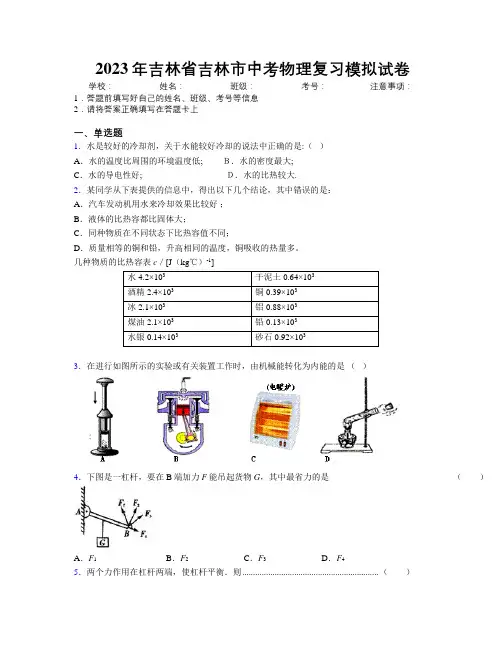

2023年吉林省吉林市中考物理复习模拟试卷附答案
2023年吉林省吉林市中考物理复习模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．水是较好的冷却剂，关于水能较好冷却的说法中正确的是:（）A．水的温度比周围的环境温度低; Ｂ．水的密度最大;C．水的导电性好; Ｄ．水的比热较大.2．某同学从下表提供的信息中，得出以下几个结论，其中错误的是：A．汽车发动机用水来冷却效果比较好；B．液体的比热容都比固体大；C．同种物质在不同状态下比热容值不同；D．质量相等的铜和铅，升高相同的温度，铜吸收的热量多。
几种物质的比热容表c／[J（kg℃）-1]水4.2×103干泥土0.64×103酒精2.4×103铜0.39×103冰2.1×103铝0.88×103煤油2.1×103铅0.13×103水银0.14×103砂石0.92×1033．在进行如图所示的实验或有关装置工作时，由机械能转化为内能的是（）4．下图是一杠杆，要在B端加力F能吊起货物G，其中最省力的是（）A．F1B．F2C．F3D．F45．两个力作用在杠杆两端，使杠杆平衡．则............................................................... （）A ．这两个力的大小必须相等;B ．这两个力的力臂必须相等;C ．力臂较长的那个力必须大;D ．力臂较长的那个力必须较小.6．一辆平板车的一个轮子陷入泥里，小红和小君来帮忙，小君采用帮忙拉车的方法，小红采用扳车轮的上部边缘的方法。
若两人用力相同，方法合理，实际效果:（ ） A ．小君的好;B ．小红的好;C ．一样 ;D ．无法判断.7．现有六种物品：铁钉、玻璃、铅笔芯、水银、橡胶棒、陶瓷片。
2024年吉林省中考物理试卷与参考答案
2024年吉林省物理中考复习试卷(答案在后面)一、单项选择题（本大题有10小题，每小题3分，共30分）1、题干：一个物体在水平方向上做匀速直线运动，下列说法正确的是：A、物体的速度在变化，因此它在做变速运动B、物体的加速度为零，因此它在做匀速运动C、物体受到的合力为零，因此它在做匀速运动D、物体的速度不变，因此它在做匀速运动2、题干：一个物体从静止开始沿着光滑的斜面下滑，下列说法正确的是：A、物体的速度逐渐增大，因此它在做加速运动B、物体的加速度逐渐减小，因此它在做减速运动C、物体受到的重力分力方向与斜面平行，因此它在做匀速运动D、物体受到的重力分力方向与斜面垂直，因此它在做匀速运动3、下列哪个物体的运动状态是不变的？A. 跳跃的篮球B. 匀速直线运动的汽车C. 落地的树叶D. 转动的地球4、一个物体从静止开始沿水平面加速运动，下列哪个物理量会随着时间增加而增加？A. 位移C. 加速度D. 动能5、题干：一个物体在水平面上做匀速直线运动，下列哪个因素不会影响物体的运动状态？A. 水平面的粗糙程度B. 物体的质量C. 物体的形状D. 物体的速度6、题干：一个物体从静止开始沿斜面下滑，不计空气阻力，下列说法正确的是：A. 物体的重力势能逐渐增加B. 物体的动能逐渐增加C. 物体的机械能守恒D. 物体的速度逐渐减小7、一个质量为(m)的物体在水平面上以恒定的速度(v)移动，并受到一个与运动方向相反的摩擦力(f)，若忽略空气阻力，则物体的加速度是多少？)，方向与运动方向相反A.(fm)，方向与运动方向相同B.(fmC. 0)D.(mvf8、假设一个理想变压器的一次侧绕组匝数为(N1)，二次侧绕组匝数为(N2)，如果一次侧电压(V1)为 220V，且(N1:N2=1:2)，那么二次侧电压(V2)是多少？B. 220VC. 440VD. 880V9、一个物体在水平地面上以一定的初速度进行匀速直线运动，下列说法正确的是：A、物体的速度随时间增大而增大B、物体的加速度为零C、物体的速度不变，位移随时间增大D、物体的加速度随时间增大 10、一个物体从静止开始，沿着光滑的斜面向下滑动，下列说法正确的是：A、物体的动能随时间增大而增大B、物体的势能随时间增大而增大C、物体的速度随时间增大而减小D、物体的加速度随时间增大而增大二、多项选择题（本大题有2小题，每小题3分，共6分）1、一个物体在光滑水平面上做匀速直线运动，如果突然撤去所有外力，则该物体将会：A. 继续做匀速直线运动B. 停止运动C. 加速运动D. 减速运动2、一束光线从空气斜射入水中，折射角与入射角的关系是：A. 折射角大于入射角B. 折射角小于入射角C. 折射角等于入射角D. 折射角与入射角没有关系三、填空题（本大题有5小题，每小题4分，共20分）1、一个物体在水平面上做匀速直线运动，其加速度为0。
最新吉林省中考物理真题模拟试卷附答案
吉林省中考物理真题模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列供热方式，最有利于环境保护的是（）A．用煤做燃料供热B．用石油做燃料供热C．用天然气或煤气做燃料供热D．用太阳能供热2．关于物体的机械能，下列说法中正确的是（）。
A．高山上的石头，稳稳地静止在那里，它没有重力势能B．运动速度大的物体，具有的机械能不一定就大C．一根弹簧被拉长时具有的弹性势能大，被压缩时具有的弹性势能小D．没有做功的物体一定没有能3．甲和乙两位体重相等的同学进行登楼比赛，甲用2分钟登上10楼，乙用1.5分钟登上8楼，则…………（）A 甲和乙两位同学做功之比为10：8。
B甲和乙两位同学做功之比为9：7。
C甲和乙两位同学的功率之比为7：12。
D甲和乙两位同学的功率之比为28：27。
4．开瓶盖的起子可以看作是一个杠杆，在下图中正确表示开瓶盖时该杠杆支点、动点和阻力是 ............................................................................................................................................ （）5．下列图像中，能正确表示物体做匀速直线运动的是：（）6．如图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则（）A．L1两端的电压为3V B．L1两端的电压为6VC．L2两端的电压为3V D．L2两端的电压为9V7．下列说法中正确的是（）A．投影仪的镜头相当于一个凸透镜B．近视眼应配戴凸透镜制成的眼镜C．借助放大镜看地图时，放大镜到地图的距离应大于焦距D．人眼相当于一架照相机，物体能在视网膜上成正立、缩小的实像.8．如图所示四种现象中，由于光的反射而形成的（）9．一束光线由空气斜射入水中，如果入射角逐渐增大，折射角将 .................... （）A．逐渐减小，且总是大于入射角B．逐渐增大，且总是小于入射角C．逐渐增大，且总是大于入射角D．逐渐减小，且总是小于入射角10．一人从平面镜中看到对面墙上钟的像如图所示，则实际时间为（）A．340 B．420 C．820 D．940.11．三个很轻的金属球在互相靠拢时，任意两个都互相吸引，则 ............. (）A．可能有两球带正电B．可能有两球带负电C．可能有两球异种电荷D．以上判断都不对二、填空题12．如图所示，若液化气钢瓶放在烈日下曝晒，将通过的方法使它的内能 ( 选填“减少”或“增加”)，具有一定的危险性，因此液化气钢瓶严禁曝晒。
最新吉林省吉林市中考物理模拟试卷附答案
吉林省吉林市中考物理模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．“从东北到西南，从到雪域，让我们同声歌唱美好生活。
”一个来自嫦娥一号卫星的特殊语音祝福从38万公里以外的月球轨道通过电磁波传回大地。
已知月球上没有空气，没有磁场，同一物体在月球和地球上所受的重力之比为1：6，假如你将来登上月球，你可以做下列哪件事 ................................................................................................................................ （）A．轻易地举起50kg的重物B．直接跟月球上的同伴对话C．做托里拆利实验D．用指南针辨别方向2．在倡导“节能环保”“低碳生活”的今天，人类应特别重视下列哪种能源的利用（）A．太阳能B．煤炭C．石油D．天然气3．下列四种能量的传递和转化过程，只有热传递方式的是（）A．植物吸收太阳光进行光合作用B．水蒸气会把壶盖顶起来C．冬天用手摸户外的金属时感到冷D．闭合电键，电灯会发光4．“神州五号”返回舱进入大气层到着陆的过程中，下列说法正确的是：（）A．动能减少，势能增加B．动能增加，势能减少C．机械能增加D．机械能减少5．在两个相同的薄壁塑料瓶（质量忽略不计）内分别装人体积相等、密度为ρ甲和ρ乙的两种液体后密封，再把它们放入两个装有水的容器中，处于如图所示状态。
下列判断正确的是 ............................................................................................................................................ （）A．ρ甲>ρ乙B．ρ甲＝ρ乙C．ρ甲<ρ乙D．无法确定6．下列现象与惯性无关．．的是............................................................................................... （）A．跳远运动员助跑一段距离才起跳B．百米赛跑运动员到达终点不能马上停下来C．举重运动员把杠铃举在空中不动D．踢出去的足球继续向前飞行7．甲、乙两个物体的密度之比是3:4，体积之比是4:5，则甲乙物体的质量之比是:（）A．3:5; B．3:4;C．5:3;D．4:3.8．电动机是一种高效率、低污染的动力设备。
最新吉林省中考物理复习模拟试卷附答案
吉林省中考物理复习模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如下图所示，两个滑轮组由每个质量都相同的滑轮组成，用它们分别将重物G1、G2提高相同高度（）A．若G1=G2，拉力做的额外功相同B．若G1=G2，拉力做的总功相同C．若G1=G2，甲的机械效率大于乙的机械效率D．用同一个滑轮组提起不同的重物，机械效率不变2．如图所示，在用滑轮将同一物体沿相同水平地面匀速移动时，拉力分别为F甲、F乙、F丙、F丁，比较它们的大小（不计滑轮重及滑轮与细绳间的摩擦），正确的是................ （）A．F甲＞F乙B．F乙＝F丙C．F丙＜F丁D．一样大3．某物理兴趣小组，在测量一个实心小物体的密度时，采用了如下的实验操作：首先用天平测出物体的质量m o；然后在小烧杯中装入一定量的水，用天平测出烧杯和水的总。
质量m1；再用细线将物体系好后，用手提着细线使物体浸没在此烧杯的水中（水无溢出且物体不接触烧杯），此时天平平衡时测量值为m2，如图所示。
下列说法正确的是......................... （）A．物体在水中受到的浮力是m o gB．物体在水中受到的浮力是（m2一m l）gC ．物体的密度是水ρ－120m m m D ．物体的密度是水ρ－020m m m4．下列物体中，质量是l ．8×106mg 的物体可能是（ ） A ．一头大象 B ．一个小学生 C ．一只鸡D ．一枚小铁钉5．用调节好的托盘天平称物体质量时，右盘已放入了砝码，游码也移动到了某一位置，这时发现指针向分度盘中央刻线右侧偏离少许。
此时应（ ）。
A ．将右盘中的某只砝码换小一些 B ．将游码向左移少许 C ．将游码向右移少许 D ．旋动平衡螺母向左移少许6．在螺线管一端的附近放着一个小磁针，当电键K 闭合后：（ ） A ．小磁针的S 极转向螺线管;B ．小磁针的N 极转向螺线管;C ．小磁针不停地转动;D ．小磁针静止不动.7．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。
最新吉林省中考物理模拟试卷附解析
吉林省中考物理模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．以下估测中最接近实际的是（）A．课桌桌面宽约5m B．人步行的速度约lm/sC．一枚鸡蛋的质量约20g D．一座3层教学楼高约20m2．下列各种能源中，属于不可再生能源的是（）A．潮汐能B．石油C．风能D．太阳能3．以下能源中属于可再生能源的是（）A．石油 B．太阳能 C．天燃气 D．煤4．物体内分子运动的快慢与温度有关，在0 ℃时物体内的分子的运动状态是：（）A．仍然是运动的B．处于静止状态C．处于相对静止状态D．大部分分子处于静止状态5．重型载重汽车装有较多轮子，这样做的目的是为了............................................... （）A．减小对地面的压力B．增大对地面的压强C．减小轮子与地面间的摩擦D．减小对地面的压强6．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（）A．增大阻力臂，减小动力移动的距离B．减小动力臂，减小动力移动的距离C．增大动力臂，省力D．减小阻力臂，省力7．甲乙两块矿石质量相等，甲矿石体积为乙矿石体积的3倍,则甲乙矿石的密度之比ρ甲:ρ乙为（）A． 1:3 B． 3:1 C． 1:1 D． 1:68．同为“36V 40W”的电灯、电扇、电烙铁都正常工作5min，它们产生热量是（）A．一样多B．电灯最多C．电扇最多D．电烙铁最多9．用放大倍数为3倍的放大镜来观察一个10°的角，看到的角度为（）A．10° B 30°C 60°D 均有可能，取决于透镜与角之间的距离.10．如图所示，用自制针孔照相机观察烛焰，有以下四句说法a．薄膜上出现烛焰的像是倒立的b．薄膜上烛焰的像可能是缩小的也可能是放大的c．保持小孔和烛焰的距离不变,向后拉动内筒,增加筒长,烛焰的像变大d．保持小孔和烛焰的距离不变,向前推动内筒,烛焰的像更明亮对于这四句说法，其中正确的是（）A．abcd B．acd C.ab D．cd11．关于声现象，下列说法正确的是（）A．真空能传声B．只要物体在振动，我们就能听到声音C．我们能“听其声而知其人”，主要是因为不同的人声音的音色不同D．控制汽车尾气的排放指标可以有效减弱噪声.12．下列有利于降低考场噪声的行为是（）A．考场附近有人燃放鞭炮 B.考场附近建筑工地继续施工C．考场附近马路上汽车鸣笛D．严禁考生家长在考场附近大声喧哗.13．为了探究声音的响度与振幅的关系，小明设计了如图所示的几个实验。
最新吉林省中考物理模拟考试试卷附答案
吉林省中考物理模拟考试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．用一把尺子测量某物体的长度，一般要测量三次或更多次.这样做的目的是：（）A．减小由于观察时视线倾斜而产生的误差;B．减小由于刻度尺不精密而产生的误差;C．减小由于估测而产生的误差;D．避免测量中可能出现的错误.2．下列关于物态变化的说法中，正确的是................................................................... （）A．衣柜里的樟脑丸变小了，属于汽化现象B．发烧时在身体上擦些酒精来降低体温是因为酒精蒸发时要吸热C．冬天，窗户玻璃上的冰花的形成，属于凝华现象D．家庭电路短路时，保险丝烧断，属于液化现象3．哈尔滨的冬季，千里冰封，万里雪飘。
对冬天里可能出现的下列现象，描述正确的是 ............................................................................................................................................ （）A．冰雪大世界的冰雕随时间的推移会逐渐变小B．戴眼镜的人从室内走到室外，眼镜片上会出现“白雾”C．水蒸气在树枝上升华成冰晶，形成雾凇D．屋顶的积雪会液化成水，流到屋檐下凝固成冰锥4．在25℃的室内将温度计从装有酒精的瓶中取出，它的示数会（）A．立即上升B．先下降后上升C．先上升后下降D．一直不变5．两根电阻相同的电阻丝，分别串、并联后接入同一电源中，烧开一壶水所需时间为t1和t2，比较它们的大小有 ........................................................................................................ （）A．t1＞t2，B．t1＜t2，C．t1＝t2，D．条件不足无法判断6．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林省中考物理复习模拟真题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列说法中正确的是（）A．物体内能减少，一定是对外做了功B．物体温度升高，一定是吸收了热量C．物体的位置越高，速度越大，机械能和内能就越大D．冰熔化成水时，内能增加2．如图所示，为我国某地的等高线图，若把同一个物体分别放在a点和b点，则物体的重力势能 ....................................................................................................................... ()A．在a点时大B．在b点时大C．在两点一样大D．条件不足，无法判断3．一未装满橙汁的密闭杯子，先正立放在桌面上（如图A），然后反过来倒立在桌面上（如图B），两次放置橙汁对杯底的压强分别是p A和p B，则 ........................................... （）A．p A＞p BB．p A＜p BC．p A＝p BD．无法判断4．在下面几种情况中,不是机械运动的是:（）A．行驶中的火车; B．在轨道上运行的人造通讯卫星;C．地球的公转; D．水的蒸发.5．在探索微观世界的历程中，人们首先发现了电子，进而认识到原子的组成是 ... （）A．中子和电子B．质子和电子C．原子核和电子D．分子和电子6．图中能说明发电机工作原理的是：（）7．两个电阻R1、R2（R1＞R2）组成的如图所示的四种电路，其中电路总阻值最大的是 ............................................................................................................................................ （）8．三个相同灯泡的连接如图所示，A1表的示数为I1，A2表的示数为I2，A3表的示数为I3，试比较它们的示数大小为 ()A．I l＞I2＞I3B．I1＝I2＝I3C．I1＝I2＜I3 D.I1＞I2＝I39．如图所示，下列说法中错误的是( ）A．S1，S2断开时，三灯串联B．S1，S2闭合时，三灯并联C．只闭合S1时，只有L1亮D．S1，S2闭合时，电路发生短路10．下列说法中正确的是（）A．黑板某处反光是由于该处发生了漫反射的缘故B．只有镜面反射才遵循反射定律，而漫反射不遵循反射定律C．光发生反射时，入射光线远离法线，则反射光线也远离法线D．反射时，入射角随反射角的增大而增大二、填空题11．(甘肃省)与燃烧煤炭相比，使用天然气将减少对空气的污染，天然气的燃烧值是7.5×107J/m3，若某家庭一个月使用了10m3的天然气，则这些天然气完全燃烧时放出的热量是_______J；这些热量相当于完全燃烧______kg烟煤时放出的热量(设烟煤的燃烧值是3.0×107J/kg)．12．在寒冷的冬天，我们向手上哈气就能使手变暖和，这是通过________改变物体内能的。
13．用图所示的滑轮组将重G＝12N的物体匀速提升20cm。
所用的拉力F＝5N，所做的有用功为 J，机械效率为，当改为提升18N的重物时，该滑轮组的机械效率为。
（忽略摩擦阻力）14．用吸管从瓶子中吸饮料时，是力使饮料上升到嘴里。
离地面越高的地方，那里的大气压强越。
15．2008年1月1日，常州市快速公交一号线正式开通运行．快速公交一号线全程24km，北起新北公交中心站，南至武进公交中心站，全程运行时间为40min,快速公交车行驶的平均速度是km/h.16．刘星坐在汽车上，看到路旁的树木向后退去，他是以为参照物的；汽车行驶过程中，开了车窗，小明看到车内悬挂的窗帘在飘动(选填“车内”或“车外”）；这是由于车外空气的流速大于车内，而使车内的气压________车外的气压而造成的（选填“大于”、“小于”或“等于”）17．如图所示，当开关闭合后通电螺线管上方的小磁针受力的作用保持静止，则通电螺线管的右端是极(填“N”或“S”)，电源的右端是极。
(填“正”或“负”)18．图中温度计的示数是℃。
19．甲、乙、丙三根相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长乙、丙的长度相同，但丙较粗。
则三根电阻丝的电阻值最大的是_________，最小的是_________。
三、简答题20．随着老城的改建，李奶奶家买了一套新居，新居客厅有一扇窗户，看上去窗户的高度好象比窗户的宽度长，在没有刻度尺的情况下，请你帮李奶奶设计一个比较窗户的高度与宽度长短的方法。
写出你所用的器材和操作方法。
四、作图题21．学习了简单机械后，小明了解到斜面也是一种机械，想探究这种机械的特点。
(1)小明用弹簧测力计测木块的重力，如图(a)所示，测量时应让木块保持状态，并依据条件得出木块重力的大小等于弹簧测力计的示数；(2)他将木块放在如图(b)所示的斜面上，并用弹簧测力计沿斜面匀速上拉木块，收集到下表中的实验数据：斜面倾斜程度木块重力G/N斜面高度h/m斜面长s/m沿斜面拉力F/N较缓50.212较陡50.31 2.6最陡50.41 3.2①比较表中木块重力G和拉力F的大小，得出：使用斜面时 (选填“能”或“不能”)省力；②实验时，可以通过移动木块A来改变斜面的倾斜程度，要减小斜面的倾斜程度，木块A要向移(选填“左”或“右”)；③请举出斜面的一种应用实例：；④生活中有哪些可以省力的机械： (写出一种即可)。
22．利用钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力，请画出：(1)鱼线对钓鱼竿拉力F2的示意图；(2)F1的力臂。
五、实验探究23．李刚同学在配制盐水时，将托盘天平放在水平桌面上，将游码放在“0”刻度线处，发现指针指在分度盘中线的左侧，他应将平衡螺母向____调(左、右).天平调平后，其它操作都是正确的，称盐的质量时，使用的砝码及游码的位置如图a所示，用量筒量出水的体积，如图b所示，然后将盐倒入量筒中，待盐完全溶解后，量筒中液面的位置如图c所示，由此可知盐的质量是____ g，水的体积是____cm3，盐水的体积是____cm3，配制盐水的密度是____kg/m3.24．在图中，凸透镜焦距为10厘米。
保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的，并将光屏向方向移动(选填“远离透镜”或“靠近透镜”)。
25．小桦按下图所示的电路探究“通过导体的电流跟导体电阻的关系”。
在此实验过程中，她保持电源电压不变，通过调节电阻箱先后6次改变A、B间的电阻值，测得相应的电流值如表1所示。
表1：实验次数I/A A、B间电阻值R／10.80520.601030.481540.402050.342560.3030(1)小桦分析表1中数据发现总结不出电流跟电阻的定量关系，你认为其原因是：。
(2)小桦认真思考后发现了自己在实验过程中的错误，并采取了正确的实验操作。
你认为小桦每次改变电阻后应该采取的正确操作是：。
(3)正确操作实验后，小桦将得到的实验数据记录在表2中，请分析表2中的数据，你能得出什么探究结论? 。
电流I／A 1.200.600.400.300.240.20电阻R/Ω51015202530表2电流I／A 1.200.600.400.300.240.20电阻R/Ω5101520253026．小明要测量电阻R x的阻值(约100Ω)，实验室能提供的器材有：学生电源(U＝3V)、电流表、电压表、滑动变阻器(最大阻值R＝50Ω)、开关各一个，导线若干。
(1)小明设计的实验电路图如图甲所示，请用铅笔画线代替导线，根据甲图将乙图中的实物图连接完整。
(2)当小明按照甲图连好实物电路后，闭合开关，发现电流表的指针能够偏转，电压表的示数为3V，产生这种现象的原因是。
(3)在实验过程中，小明发现电流表指针偏转幅度太小，但他想了想，觉得不需要改变电路的连接方式，且不用读出电流表的示数，也能较准确地求出R x的阻值。
他的做法是：将滑动变阻器的滑片移到，读出，则R x＝ (用字母表示)。
六、论述计算题27．一个重10N、密度为0.8×103kg/m3的木块A，放入水中，如图所示．（1）如果在木块A上面再放一铁块B,恰好使木块浸入水面，求铁块B的体积．（2）如果在木块A上面放一铜块C,恰好二者处在悬浮状态，铜块C有多重？（ρ铁＝7.9×103kg/m3，ρ铜＝8.9×103kg/m3）28．水面上漂浮着一块冰，其中露出水面的体积为0.2 m3，已知冰的密度为0.9×103kg/m3，求这块冰的质量是多少kg？【参考答案】学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．D2．A3．A4．D5．C6．B7．A8．D9．D10．C二、填空题11．7.5×1082512．热传递13．2.4；80%；85.7%（或86%）14．大气压小15．3616．汽车；车外；大于17．S＋18．3219．解析：甲、乙、丙三根相同材料制成的均匀合金丝，甲、乙的粗细相同，甲较长，甲的电阻大于乙，乙、丙的长度相同，丙较粗，乙的电阻大于丙。
