天圆地方的计算公式终审稿)
天圆地方的计算方法
一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线 A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开通俗讲展开就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
有的放样展开是这样形状的（下图）：其实只是剖切的点不同，上图剖切点在第一节的最短处（1点），下图剖切点在点4处三、弯头厚度的处理以上放样展开过程没有厚度问题，在薄壁弯头时可以。
天圆地方
1任意节角度90°圆管弯头图1为任意节角度90°圆管弯头的立体图和投影视图。
圆管直径φ300，弯头半径R300，弯头由两个端节和三个中间节组成，端节的夹角分别为5°、10°，中间节的夹角分别为20°、25°、30°。
要绘制弯头的平面展开图，必须求出所有五个节的母线实长，整体放样。
图1 任意节角度90°圆管弯头1.1 弯头各节反向排列形成φ300圆柱体图2为弯头各节反向排列形成直径为φ300的圆柱体视图。
其中圆柱总高H计算如下：图2 任意节角度90°圆管弯头反向排列圆柱体视图H=H1+H2+H3+H4+H5=300tan5°+300*（tan5°+tan20°)+300（tan20°+tan10°)+300（tan10°+tan10°)+300tan10°=482.472弯头圆柱体立体造型与求解各节母线长根据图2，按照以下步骤进行圆柱立体造型，求出各节的母线长。
2．1生成立体圆柱选择"上视基准面"绘制2D(二维)草图，直径为φ300，"拉伸凸台"生成高度为482．47的立体圆柱，如图3所示。
图32．2生成上下轮廓线按照各节的角度，拉伸切除部分实体，形成端节和中间节的上下轮廓线。
1)"草图绘制"和"3D(三维)草图"分别选择圆柱的上下两面，"转换实体引用"生成φ300两条3D曲线，如图4a所示。
2)选择"前视基准面"、"草图绘制"和"直线"命，绘制和水平线夹角为5。
的直线，如图4b所示，"拉切除"去掉直线以下部分。
3)"草图绘制"和"3D草图"选择步骤2)生成的斜截和"转换实体引用"命令，生成斜截线1，如图4c所示。
天圆地方的计算方法
一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线 A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开通俗讲展开就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
有的放样展开是这样形状的（下图）：其实只是剖切的点不同，上图剖切点在第一节的最短处（1点），下图剖切点在点4处三、弯头厚度的处理以上放样展开过程没有厚度问题，在薄壁弯头时可以。
天圆地圆折弯角度计算公式
天圆地圆折弯角度计算公式在日常生活中，我们经常会遇到需要计算角度的情况，比如在建筑设计、工程施工、地理测量等领域。
而在这些领域中，天圆地圆折弯角度计算公式是一个非常重要的工具，它可以帮助我们准确地计算出角度，从而保证工程的准确性和可靠性。
天圆地圆折弯角度是指在地球表面上两点之间的曲线路径所形成的角度。
在地理测量中，我们经常需要计算两个地理位置之间的角度，以便确定方向和距离。
而天圆地圆折弯角度计算公式就是用来计算这种角度的工具。
天圆地圆折弯角度计算公式是基于地球的球面几何原理推导而来的，它可以帮助我们在地球表面上准确地计算出两点之间的角度。
这个公式的推导过程比较复杂，涉及到大量的数学知识和地理知识，但是在实际应用中，我们只需要记住这个公式就可以了。
天圆地圆折弯角度计算公式的表达形式如下：cosθ = sinφ1sinφ2 + cosφ1cosφ2cos(λ2-λ1)。
其中，θ表示两点之间的角度，φ1和φ2分别表示两点的纬度，λ1和λ2分别表示两点的经度。
这个公式可以帮助我们在给定两个地理位置的经纬度的情况下，准确地计算出这两个地理位置之间的角度。
在实际应用中，我们可以通过这个公式来计算出两个地理位置之间的角度，然后根据这个角度来确定两点之间的方向和距离。
这对于地理测量和导航来说是非常重要的，可以帮助我们准确地确定出行的方向和距离，从而避免迷失方向和浪费时间。
除了在地理测量和导航中的应用，天圆地圆折弯角度计算公式还可以在建筑设计和工程施工中发挥重要作用。
在建筑设计中，我们经常需要计算出建筑物之间的角度，以便确定建筑物的布局和朝向。
而在工程施工中，我们也需要计算出工程设施之间的角度，以便确定施工的方向和距离。
总之，天圆地圆折弯角度计算公式是一个非常重要的工具，它可以帮助我们在地球表面上准确地计算出两点之间的角度，从而在地理测量、建筑设计、工程施工等领域发挥重要作用。
掌握这个公式可以帮助我们更好地进行地理测量和导航，更准确地确定建筑物的布局和朝向，更有效地进行工程施工。
关于风管面积计算(终审稿)
关于风管面积计算文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-关于风管面积计算，见附图，1、风管800x320与600x320的尺寸分界点何处2、变径是否要计算面积面积计算式如下：（（0.8＋0.32）×2）×（2.8＋0.275）＋（（0.6＋0.32）×2）×2.8面积计算S=2(0.8+0.32)*(2.8+0.275/2)+2(0.6+0.32)*(2.8+0.276/2)看了各位的意见，基本上是一致的，但在计算风管长度时，包括弯头、三通、变径管、天圆地方等管件的长度是对的，还有一点，就是要扣除部分通风部件的长度。
我们定额是按以下长度进行扣除的：(1)蝶阀：L=150mm(2)止回阀：L=300mm(3)圆形风管防火阀：L=D+240mm，非标多叶圆形风管防火阀：L=450mm，D为风管直径(4)矩形风管防火阀：L=B+240mm，非标多叶矩形风管防火阀：L=320mm，B为风管高度(5)密闭式对开多叶调节阀：L=210mm各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。
按设计图示以展开面积计算所以按面积计算S=2(0.8+0.32)*(2.8+0.275/2)+2(0.6+0.32)*(2.8+0.275/2)或按三段计算，结果都一样.对通风空调风管计算规则的理解文章来源：新乡造价办发布时间：2007-12-8 浏览次数：65对通风空调风管计算规则的理解新乡市建设工程造价管理协会专家安福顺通风空调风管制作安装规则规定： 1、风管长度一律以施工图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天园地方等管件的长度，但不包括部件所占长度。

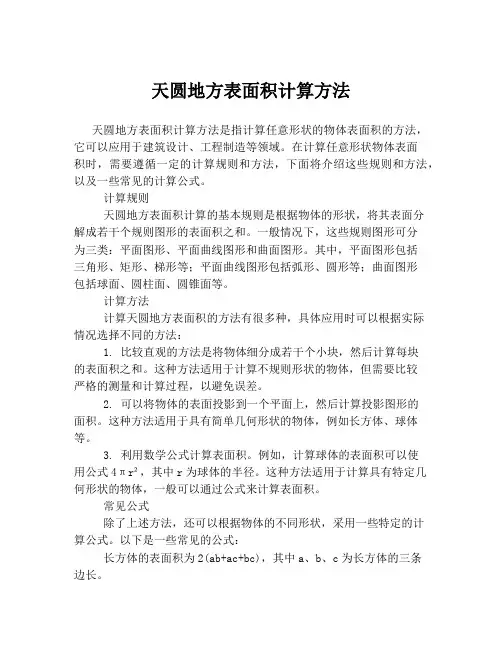

天圆地方表面积计算方法
天圆地方表面积计算方法天圆地方表面积计算方法是指计算任意形状的物体表面积的方法，它可以应用于建筑设计、工程制造等领域。
在计算任意形状物体表面积时，需要遵循一定的计算规则和方法，下面将介绍这些规则和方法，以及一些常见的计算公式。
计算规则天圆地方表面积计算的基本规则是根据物体的形状，将其表面分解成若干个规则图形的表面积之和。
一般情况下，这些规则图形可分为三类：平面图形、平面曲线图形和曲面图形。
其中，平面图形包括三角形、矩形、梯形等；平面曲线图形包括弧形、圆形等；曲面图形包括球面、圆柱面、圆锥面等。
计算方法计算天圆地方表面积的方法有很多种，具体应用时可以根据实际情况选择不同的方法：1. 比较直观的方法是将物体细分成若干个小块，然后计算每块的表面积之和。
这种方法适用于计算不规则形状的物体，但需要比较严格的测量和计算过程，以避免误差。
2. 可以将物体的表面投影到一个平面上，然后计算投影图形的面积。
这种方法适用于具有简单几何形状的物体，例如长方体、球体等。
3. 利用数学公式计算表面积。
例如，计算球体的表面积可以使用公式4πr²，其中r为球体的半径。
这种方法适用于计算具有特定几何形状的物体，一般可以通过公式来计算表面积。
常见公式除了上述方法，还可以根据物体的不同形状，采用一些特定的计算公式。
以下是一些常见的公式：长方体的表面积为2(ab+ac+bc)，其中a、b、c为长方体的三条边长。
正方体的表面积为6a²，其中a为正方体的边长。
圆柱体的表面积为2πrh+2πr²，其中r为底面半径，h为圆柱体的高。
圆台的表面积为π(r₁+r₂)l+πr₁²+πr₂²，其中r₁、r₂为圆台的底面半径，l为斜高。
总之，计算表面积需要遵循一些基本规则和经验，选择不同的计算方法和公式。
在实际应用中，还需要注意物体形状的复杂程度、测量的准确性以及计算数据的精度问题，以求得更准确的表面积计算结果。
天圆地方的计算方法
一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线 A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开通俗讲展开就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
有的放样展开是这样形状的（下图）：其实只是剖切的点不同，上图剖切点在第一节的最短处（1点），下图剖切点在点4处三、弯头厚度的处理以上放样展开过程没有厚度问题，在薄壁弯头时可以。
天方地圆计算公式和放样
天方地圆计算公式和放样好的，以下是为您生成的一篇关于“天方地圆计算公式和放样”的文章：在咱们的日常生活和各种工程建设中，常常会碰到需要制作天方地圆这种形状的构件的时候。
这可不像做个普通的方形或者圆形物件那么简单，这里面藏着不少的数学玄机和实际操作的技巧。
先来说说这天方地圆的计算公式。
其实啊，这就像是解一道复杂的数学谜题。
假设我们有一个方形，边长是 a 和 b ，然后要把它过渡到一个圆形，半径是 R 。
这时候，计算展开图的尺寸就需要用到一些巧妙的公式啦。
比如说，展开图中扇形的半径 L ，可以通过一个这样的公式来算：L = √[ ( a / 2 )² + ( b / 2 )² ] 。
这公式看起来是不是有点让人头疼？别着急，咱们慢慢理解。
就拿我之前参与的一个小项目来说吧。
那是给一个小型工厂制作通风管道的接头，就是天方地圆的形状。
厂里给的方形尺寸是 50 厘米乘80 厘米，要连接的圆形管道半径是 30 厘米。
按照公式算下来，扇形的半径大约是 40 厘米多一点。
接下来就是放样啦。
放样这活儿，讲究的是精细和耐心。
首先得在一块平整的大板子上，把方形的轮廓画出来，边边角角都要画得直直的。
然后根据算好的尺寸，在方形的四个角上，画出过渡到圆形的弧线。
这弧线画起来可不容易，得一点点地比划，稍有偏差，后面做出来的东西就可能不贴合，影响使用效果。
我记得当时我拿着软尺和铅笔，蹲在那块板子前面，眼睛死死地盯着尺子上的刻度，手还不敢抖一下。
画完弧线后，再把多余的部分裁掉，一个天方地圆的初步形状就出来啦。
但是，这还没完呢。
接下来还要对边缘进行打磨和修整，让它更加光滑和平整。
这时候就得用上各种工具，像砂轮机、锉刀什么的。
打磨的时候，那火星子四溅，还得小心别被烫着。
等把边缘都处理好了，还得检查一下尺寸是不是准确。
这时候就得靠量具啦，游标卡尺、直尺都得上阵。
要是尺寸有偏差，还得继续修整，直到完全符合要求为止。
总之啊，天方地圆的计算公式和放样虽然有点复杂，但只要掌握了方法，加上足够的细心和耐心，就能做出满意的构件来。
天圆地方的计算方法
一、虾米腰弯头的画法（以90°为例，其他角度相同）如上图，要画出虾米腰弯头至少要有4个参数：1、直径（φ377）、2、弯曲半径（R500）3、弯头角度数（B=90°）4、弯头节数。
好多人不明白弯曲半径是什么，仔细看一下上面的图，两个弯头除了弯曲半径不相同，其他参数完全相同。
弯曲半径越大，弯头占空间越大，自己体会一下。
虾米腰弯头画图步骤：1、以O点为起点，先画出弯头角度数B=90°（2条射线），然后以O点为圆心，按弯曲半径画圆弧相交于两射线 A点和B点。
再分别按各节角度画射线重点：第一节的夹角A=22.5°的计算公式：需要注意的是：虾米腰弯头各节的角度不是总角度除以节数，这是错误的！不论多少节的虾米腰弯头都应这样分节：第一节和最后一节的角度是中间节角度的一半，因此可推导出上面的公式。
2、以A点为中点，画出弯头的直径（377），并在两端点画垂直于直径线的2条线；相交于第一节的“节线”E和E’点。
3、同样步骤画出第三节，并连接各个交点，完成弯头的尺寸图4、如果是3节以上的弯头（如上图为5节），中间节角度必定是第一节和最后一节角度的2倍。
然后以OE和OE’为半径截取各个角度的射线，连接各个交点，即可画出完整的虾米腰弯头。
二、放样展开通俗讲展开就是将一个空间面“拍平”到一个平面。
如下图（第一节的半部分，将直径377圆等分12等份），将左面黄线部分的空间曲面“拍平”后到右边的平面。
请仔细观察一下各个点之间的关系虾米腰弯头各节经过扭转对齐后可组成一个直管（如下图），由于第一节、最后一节是中间节的一半，所以只需展开第一节就可以了。
从点1处将第一节“剪开”，“拍平”后，其长度为377*3.1416=1184.38 ，等分为12等份（图上只画出一半），向上画12条垂直线，其高度从左面第一节各个点量出后，在对应的垂线上截取。
平滑连接得到的各个点，完成展开图。
有的放样展开是这样形状的（下图）：其实只是剖切的点不同，上图剖切点在第一节的最短处（1点），下图剖切点在点4处三、弯头厚度的处理以上放样展开过程没有厚度问题，在薄壁弯头时可以。
天圆地方
4、做OC、OD两线的延长线交于天 圆，在四分之一圆上作3等份。
3、连接线
连接1F、2F、 3F、4F各点，作 线a、b、c、d。
4、作e、f线
画一垂线，取端点为I,量 取高度尺寸（天方地圆 的高度)以I点为起点在直 线上截取J。然后以I点为 端点作一条垂直IJ的线， 量取直线a的长度以I点 为起点在线上截取K，再 量取直线b长度以I点为 起点在直线截取L 。连接 K J两点作e线，连接L J 两点作f线 。
9、作点1、2、3
相同的方 法完成1、 2、3点
10、作TS线
以点4为圆心，O4为 半径画圆弧，再以点 S为圆心，O Q两点 的长度为半径（即是 1/2地方边长）画圆 弧与O4圆弧相交于点 T，用直线把S T两点 相连，再用直线把点 1与点T相连。
把1 2 3 4 5 6 7点依次连接，即得1/2展开图。
用相同的方法完成另一半
天圆地方放样步骤
1、了解图纸
圆为￠25mm 方为50×50mm 高为30mm
附：展开图放样时要 求已知；圆头直径、方 头边长与高度。 注：放样时圆头尺寸 取中径，方头边长取内 径，高度不变。
2、等分直角圆弧
1、以大于二分之一天圆半径L长度为 半径截取A、B点.
2、以O、A点为Βιβλιοθήκη 心L长度为半径作 等边三角形AOB。
7、作5Q、4Q线
①以点Q为圆心，直线f为 半径作圆弧。以点6为 圆心，1～2弦长为半 径画圆弧与Qf圆弧相 交于点5，连接5 Q两 点。 ②以点Q为圆心，直线e为 半径作圆弧。以点5为 圆心，1～2弦长为半 径画圆弧与Qe圆弧相 交于点4，连接4 Q两 点。
8、作QS线
