硫磷元素对钢材焊接性能的影响及碳当量概念

硫磷对钢材焊接的影响

1．硫

硫是由生铁及燃料带入钢中的杂质。在固态下，硫在铁中的溶解度极小，而是以FeS的形态存在于钢中。由于FeS的塑性差，使含硫较多的钢脆性较大。更严重的是，FeS与Fe可形成低熔点（985℃）的共晶体，分布在奥氏体的晶界上。当钢加热到约1200℃进行热压力加工时，晶界上的共晶体已溶化，晶粒间结合被破坏，使钢材在加工过程中沿晶界开裂，这种现象称为热脆性。为了消除硫的有害作用，必须增加钢中含锰量。锰与硫优先形成高熔点（1620℃）的硫化锰，并呈粒状分布在晶粒内，它在高温下具有一定塑造性，从而避免了热脆性。硫化物是非金属夹杂物，会降低钢的机械性能，并在轧制过程中形成热加工纤维组织。因此，通常情况下，硫是有害的杂质。在钢中要严格限制硫的含量。但含硫量较多的钢，可形成较多的MnS，在切削加工中，MnS能起断屑作用，可改善钢的切削加工性，这是硫有利的一面。

2．磷

磷由生铁带入钢中，在一般情况下，钢中的磷能全部溶于铁素体中。磷有强烈的固溶强化作用，使钢的强度、硬度增加，但塑性、韧性则显著降低。这种脆化现象在低温时更为严重，故称为冷脆。一般希望冷脆转变温度低于工件的工作温度，以免发生冷脆。而磷在结晶过程中，由于容易产生晶内偏析，使局部地区含磷量偏高，导致冷脆转变温度升高，从而发生冷脆。冷脆对在高寒地带和其它低温条件下工作的结构件具有严重的危害性，此外，磷的偏析还使钢材在热轧后形成带状组织。因此，通常情况下，磷也是有害的杂质。在钢中也要严格控制磷的含量。但含磷量较多时，由于脆性较大，在制造炮弹钢以及改善钢的切削加工性方面则是有利的。

硫磷氮氧对钢材性能有何影响

非金属夹杂物对钢的强度、塑性、断裂韧性、切削、疲劳、热脆以及耐蚀等性能有很大影响。一般认为，夹杂物的成分、数量、形状、分布以及在基体中的空间分布等影响钢的性能。S.Ruddnik[26]指出，只有当非金属夹杂物的尺寸小于1μm，且其数量少、夹杂物彼此之间的距离大于10μm时，才不会对材料的宏观性能造成影响。当然，不同钢种用途不同，对夹杂物的要求也不一样，例如，不同钢种和不同受力状态时，夹杂物对性能无害的临界尺寸是不同的。

（1）非金属夹杂物对钢的强度影响

夹杂物对钢的强度的影响与颗粒尺寸密切相关。通过在烧结铁中加入不同尺寸（0.01－35μm）、形状（球形和棱角的）、比例（0－8%）的氧化铝颗粒进行试验

得出[26]：室温下，氧化铝颗粒超过1μm时，使屈服强度和抗张强度降低；当夹

杂物的含量很低时，对屈服强度的降低特别敏感。长谷川正义[27]向浇注的钢流中喷射高熔点氧化物，研究了不同的氧化物颗粒直径，体积比对常温抗张强度的影响，结果表明：无论喷射氧化铝或氧化锆试样，屈服和抗张强度都随粒子体积比的增大而升高。另外，金属断裂时，裂纹不仅在基体中形成，而且也经常在夹杂物中形成，造成钢的断裂，Smith提出边界夹杂物开裂的强度断裂理论[28]。

（2）非金属夹杂物对钢的塑性影响

通常夹杂物对钢材的纵向延性影响不大，而对横向延性的影响却很显著。研究表明，高强度钢的横向断面收缩率随夹杂物总量的增加而降低。夹杂形状对对横向延性的影响更为显著，随着带状夹杂物的增加，横向断面收缩率明显降低，这种带状夹杂物主要是硫化物。Funnell等[29]研究指出，夹杂物对钢的高温延性有很大影响，

低碳钢在奥氏体区延性大大降低，其原因是细小的第二相析出物（如AlN、TiN、

Nb(C,N)等）能有效钉扎奥氏体晶界，从而降低延性。

（3）非金属夹杂物对钢的断裂韧性影响

文献[30,31]中指出，S及硫化物的含量增加降低钢的各种韧性指标，钢的断裂韧

性随着夹杂物数量或长度的增加而下降。曾光廷等[31]研究了硫化物和氮化物夹杂对钢的断裂韧性的影响，并与Krafft模型计算值进行了比较，结果得出：对断裂

韧性的危害由小到大依次为VN→TiS→AlN→NbN→ZrN→Al2S3→CeS→MnS ；夹杂

物含量与断裂韧性大小呈线性反比关系，TiS对断裂韧性没有影响。一些研究工作

讨论了夹杂物作为裂纹根源的作用问题[29]，研究证明，钢中的脆性夹杂物由于与钢基体的热膨胀系数不同，在夹杂物周围容易产生内应力。

李代锺[30]认为，为使钢材具有良好的韧性和使韧性各向异性尽可能降低，对夹杂物的要求是：①夹杂物的体积分数尽可能低；②夹杂物分布均匀；③夹杂物要有紧凑的外形；④夹杂物的硬度最好为钢基体的两倍，以使夹杂物在热加工时变形最小。

碳当量的概念

把钢中合金元素的含量按其对某种性能(如焊接性、铸造工艺性等)的作用换

算成碳的相当含量。

碳钢及合金结构钢的碳当量经验公式

C当量=[C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15]*100%

式中：C、Mn、Cr、Mo、V、Ni、Cu为钢中该元素含量

碳当量Ceq（百分比）值可按以下公式计算：

Ceq=C+Mn/6+(Cr+V+Mo)/5+(Cu+Ni)/15

(碳当量Ceq的允许偏差为+0.03%）国际焊接学会(IIW)的碳当量CE公式

CE= [W(c) +W(Mn)/6+[W(Cr)+W(Mo)+W(V) ]/5

+[W(Ni)+W(Cu)]/15

焊接性的Ce(碳当量)评估

CE≤0.4%焊接性好；

当CE=0.4~0.6%焊接性稍差，焊前需适当预热；

当CE≥0.6%焊接性较差，属难焊材料，需采用较高的预热温度和严格的工艺方法；钢材中氧、氢、氮、硫、磷属有害元素，同样影响焊接性能；

金属材料的焊接性能汇总

金属材料的焊接性能（2014.2.27）摘要：对各种常用金属材料的焊接性能进行研究，通过参考各类焊接丛书及焊接前辈多年的经验总结，对常用金属材料的焊接工艺可行性起指导作用。关键词：碳当量；焊接性；焊接工艺参数；焊接接头 1 前言随着中国特种设备制造业的不断发展，我们在制造产品时所用到的金属材料种类也在不断增加，相应地所必须掌握的各种金属材料的焊接性能也在不断研究和更新中，为了实际产品制造的焊接质量，熟悉金属材料的焊接性能，以制定正确的焊接工艺参数，从而获得优良的焊接接头起到至关重要的指导作用。 2 金属材料的焊接性能 2.1 金属材料焊接性的定义及其影响因素 2.1.1 金属材料焊接性的定义金属材料的焊接性是指金属材料在采用一定的焊接工艺包括焊接方法、焊接材料、焊接规范及焊接结构形式等条件下，获得优良焊接接头的能力。一种金属，如果能用较多普通又简便的焊接工艺获得优良的焊接接头，则认为这种金属具有良好的焊接性能金属材料焊接性一般分为工艺焊接性和使用焊接性两个方面。工艺焊接性是指在一定焊接工艺条件下，获得优良，无缺陷焊接接头的能力。它不是金属固有的性质，而是根据某种焊接方法和所采用的具体工艺措施来进行的评定。所以金属材料的工艺焊接性与焊接过程密切相关。使用焊接性是指焊接接头或整个结构满足产品技术条件规定的使用性能的程度。使用性能取决于焊接结构的工作条件和设计上提出的技术要求。通常包括力学性能、抗低温韧性、抗脆断性能、高温蠕变、疲劳性能、持久强度、耐蚀性能和耐磨性能等。例如我们常用的S30403，S31603不锈钢就具有优良的耐蚀性能，16MnDR，09MnNiDR低温钢也有具备良好的抗低温韧性性能。

钢材中各元素对性能性的影响

钢材中各元素对性能性的影响 1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入 1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30-0.50%,在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，

使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。 8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。结构钢中加入钼，能提高机械性能。还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。9、钛(Ti)：钛是钢中强脱氧剂。它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。改善焊接性能。在铬18 镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。 10、钒(V)：钒是钢的优良脱氧剂。钢中加0.5%的钒可细化组织晶

焊接工艺参数选择

焊接工艺参数的选择手工电弧焊的焊接工艺参数主要条直径、焊接电流、电弧电压、焊接层数、电源种类及极性等。 1．焊条直径焊条直径的选择主要取决于焊件厚度、接头形式、焊缝位置和焊接层次等因素。在一般情况下，可根据表6-4按焊件厚度选择焊条直径，并倾向于选择较大直径的焊条。另外，在平焊时，直径可大一些；立焊时，所用焊条直径不超过5mm；横焊和仰焊时，所用直径不超过4mm；开坡口多层焊接时，为了防止产生未焊透的缺陷，第一层焊缝宜采用直径为3.2mm的焊条。表6-4 焊条直径与焊件厚度的关系mm 焊件厚度 ≤2 3~4 5~12 >12 焊条直径 2 3.2 4~5 ≥15 2．焊接电流焊接电流的过大或过小都会影响焊接质量，所以其选择应根据焊条的类型、直径、焊件的厚度、接头形式、焊缝空间位置等因素来考虑，其中焊条直径和焊缝空间位置最为关键。在一般钢结构的焊接中，焊接电流大小与焊条直径关系可用以下经验公式进行试选： I=10d2 (6-1) 式中 I ——焊接电流(A)； d ——焊条直径(mm)。另外，立焊时，电流应比平焊时小15％～20％；横焊和仰焊时，电流应比平焊电流小10％～15％。 3．电弧电压根据电源特性，由焊接电流决定相应的电弧电压。此外，电弧电压还与电弧长有关。电弧长则电弧电压高，电弧短则电弧电压低。一般要求电弧长小于或等于焊条直径，即短弧焊。在使用酸性焊条焊接时，为了预热部位或降低熔池温度，有时也将电弧稍微拉长进行焊接，即所谓的长弧焊。 4．焊接层数焊接层数应视焊件的厚度而定。除薄板外，一般都采用多层焊。焊接层数过少，每层焊缝的厚度过大，对焊缝金属的塑性有不利的影响。施工中每层焊缝的厚度不应大于4～5mm。

元素含量对奥氏体不锈钢性能的影响

元素含量对奥氏体不锈钢性能的影响奥氏体不锈钢含有较多的Cr、Ni、Mn、N等元素。与铁素体不锈钢和马氏体不锈钢相比，奥氏体不锈钢除了具有较高的耐腐蚀性外，还有许多优点。它具有很高的塑性，容易加工变形成各种型材，如薄板、管材等；加热时没有同素异构转变，即没有γ和α之间的相变，焊接性好；低温韧性好，一般情况下没有冷脆倾向；奥氏体不锈钢不具有磁性。由于奥氏体不锈钢的再结晶度比铁素体不锈钢的高，所以奥氏体不锈钢还可以用于550℃以上工作的热强钢。奥氏体不锈钢是应用最广的不锈钢，约占不锈钢总产量的2/3。由于奥氏体不锈钢具有优异的不锈钢酸性、抗氧化性、高温和低温力学性能、生物相容性等，所以在石油、化工、电力、交通、航天、航空、航海、能源以及轻工、纺织、医学、食品等工业上广泛应用。 1.高钼（Mo＞4%）奥氏体不锈钢高钼奥氏体不锈钢的典型代表是：00Cr18Ni16Mo5和00Cr18Ni16Mo5N。因为含钼量高，所以在耐还原性酸和耐局部腐蚀方面性能有很大提高，可用于更加苛刻的腐蚀环境中。含氮00Cr18Ni16Mo5N钢，由于氮的加入，奥氏体更加稳定，由于铁素体的生成，σ（χ）等脆性相的析出受到一定抑制。 00Cr20Ni25Mo4.5Cu由于此钢含有更高的Cr、Ni、Mo等元素，加之Mo与Cu的复合作用，使00Cr20Ni25Mo4.5Cu既在含Cl离子的水介质中耐点蚀、缝隙腐蚀和应力腐蚀的能力有显著提高，图1～图4系在不同温度H2SO4、H3P O4和含F-50%H3P O4中

耐全面腐蚀和在氯化物水介质中耐应力腐蚀的实验结果。可以看出00Cr20Ni25Mo4.5Cu 比18-12-2型不锈钢的耐蚀范围有所扩大。图1 00Cr20Ni25Mo4.5Cu 在H 2SO 4中的腐蚀图2 00Cr20Ni25Mo4.5Cu 在H 3PO 4 中的腐蚀(≤0.1mm/a) 图3 00Cr20Ni25Mo4.5Cu 在50℃含HF 的50%P 2O 5溶液中的腐蚀

各化学元素对钢材的影响

各化学元素对钢材的影响 1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

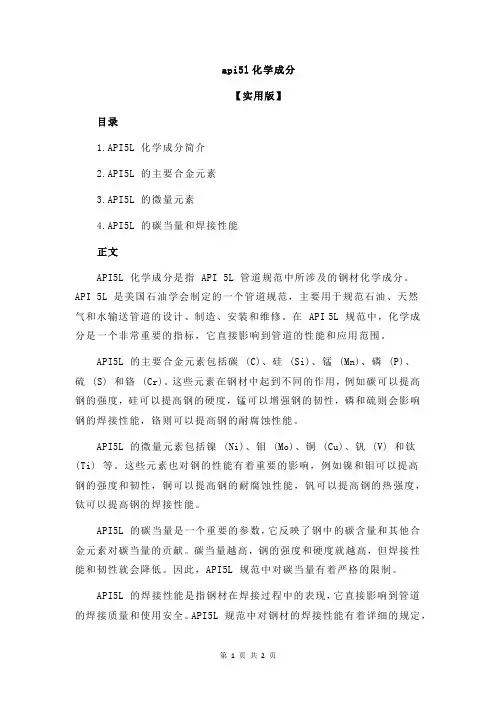

碳当量计算

碳当量计算小结主要描述了碳当量的定义和一些计算公式，自己编程实现，为以后应用提供方便。并收集下载了一些相关文献参考。钢铁材料的焊接性能一般是指焊缝及热影响区是否容易形成裂纹，焊接接头是否出现脆性等等。由于很多高压管、罐、船体、桥梁等重要结构件都是用焊接方式连接起来的，一旦出现质量问题，将造成灾难性的事故。如1943年，美国一个电站的蒸气管道，在500摄氏度温度下工作了5年，突然发生爆炸，经检查发现，断裂发生于焊缝热影响区。因此材料的焊接性能一直是一个非常重要的工艺指标。人们通过大量的实验结果，发现钢的焊接性能与其成分关系很大，尤其是碳含量。当碳含量高时，焊接区容易产生裂纹，合金元素含量增加也容易产生开裂现象，因此可以用合金成分的"碳当量"概念来表示焊接性能的好坏，常用的碳当量[C]的经验计算公式为： [C]=C + Mn/6 + (Ni+Cu)/15 + (Cr+Mo+V)/5 式中的元素符号代表这些元素在钢中的重量百分比。经验表明，当[C]小于0.4%时，钢材焊接冷裂倾向不大，焊接性良好；[C]在0.4%~0.6 %之间时，钢材焊接冷裂倾向较显著，焊接性较差，焊接时需要预热钢材和采取其它工艺措施来防止裂纹；当[C]大于0.6%时，钢材焊接冷裂严重，焊接性能很差，基本上不适合于焊接，或者只有在严格的工艺措施下和较高的预热温度下才能进行焊接操作。为了得到较高的强度，一个最有效的办法就是提高钢中的碳含量，但由于碳含量高导致焊接性能降低，因此低合金高强钢必须是低碳的（一般小于含碳0.25%），如16Mn, 15MnVN ，20CrMnTi 等。一些高碳的工具钢，如 T7~T13（含碳0.7~1.3%）和铸铁零件，通常是不能焊接的。开发和使用高强度钢铁材料，用于制造工程结构件，必须考虑焊接性能。以下内容摘自[第14 卷第1期材料开发与应用1999 年2月经验交流] 钢的碳当量就是把钢中包括碳在内的对淬硬、冷裂纹及脆化等有影响的合金元素含量换算成碳的相当含量。通过对钢的碳当量和冷裂敏感指数的估算, 可以初步衡量低合金高强度钢冷裂敏感性的高低，这对焊接工艺条件如预热、焊后热处理、线能量等的确定具有重要的指导作用。 50 年代初, 当时钢的强化主要采用碳锰, 在预测钢的焊接性时, 应用较广泛的碳当量公式主要有国际焊接学会( IIW ) 所推荐的公式和日本J IS 标准规定的公式。 60 年代以后, 人们为改进钢的性能和焊接性, 大力发展了低碳微量多合金之类的低合金高强度钢, 同时又提出了许多新的碳当量计算公式。由于各国所采用的试验方法和钢材的合金体系不尽相同, 所以应搞清楚各国所使用的碳当量公式的来源、用途及应用范围等, 以免应用不当。 1 国际焊接学会推荐的碳当量公式CE(IIW): [1 ] （1） ()/6()/5()/15(%CE IIW C Mn Cr Mo V Ni Cu =++++++式中采用)(式中的元素符号均表示该元素的质量分数, 下同。) 该式主要适用于中、高强度的非调质低合金高强度钢( Rb=500～900MPa 。当板厚小于20mm,CE(IIW)< 0. 40% 时, 钢材淬硬倾向不大, 焊接性良好, 不需预

第二章焊接材料的组成及作用

第二章焊接材料的组成及作用 1、焊条的工艺性能包括哪些方面？焊条的工艺性能对焊条及焊接质量有什么意义？ 1）焊条的工艺性能包括： ①焊接电弧的稳定性 ②焊缝成形 ③各种位置焊接的适应性 ④飞溅⑤脱渣性 ⑥焊条溶化速度 ⑦焊条药皮发红 ⑧焊接烟尘 2) 焊条的工艺性能：是指在焊接操作中的性能，是衡量焊接质量的重要指标之一，可以降低电弧气氛的电离电位，因而能提高电弧的稳定性;焊缝表面成形不仅影响美观，更重要的是影响焊接接头的力学性能如果熔渣的凝固温度过高，就会产生压铁水的现象，严重影响焊缝成形，甚至产生气孔，良好的焊条能适应全位置焊接脱渣性差的不仅造成清渣的困难，降低焊接生产率，而且在多层焊施工时，还往往产生夹渣的缺陷。 2、综合分析碱性焊条药皮中2CaF 的作用及对焊缝性能的影响。它的主要作用是脱氧，在焊条药皮中加入2CaF 发生的焊接冶金反应生成HF 气体，HF 是比较稳定的气体，高温时不易发生分解，也不溶于液体金属中，而是与焊接烟尘一起挥发了，所以减低熔池金属中的H 含量，提高了焊缝金属的冲击韧性和抗裂性能。 3、配置22CaF TiO SiO CaO ---渣系焊条，经初步试验发现药皮套筒过长，电弧不稳，此时应该如何调整该焊条的药皮配方？药皮套筒过长，是因为药皮熔点过高，溶化速度过慢，则可以通过减少药皮中CaO ，而适当加入些3232N CO a CO K 或，电弧不稳是因为焊条药皮中含2CaF 生成HF 气体的缘故，可适当降低2CaF 含量。 4、试分析低氢型碱性焊条降低发尘量及毒性的主要途径。低氢型碳钢焊条的焊接烟尘量高于钛钙型焊条，烟尘中危害最大的是KF ，NaF ，而钠钾主要存在于水玻璃中，故可用树脂来降低水玻璃的粘性作用。

元素对焊接性能的影响

元素对焊接性能的影响碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（SI）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有－%的硅。如果钢中含硅量超过硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入－%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 3、锰（MN）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰－%。在碳素钢中加入%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，

如16MN钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于%，优质钢要求小于%。在钢中加入的硫，可以改善切削加工性，通常称易切削钢。 6、铬（CR）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7、镍(NI)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。

各种元素对钢材性能的影响

1、碳(C):钢中含碳量增加,屈服点与抗拉强度升高,但塑性与冲击性降低,当碳量0、23%超过时,钢的焊接性能变坏,因此用于焊接的低合金结构钢,含碳量一般不超过0、20%。碳量高还会降低钢的耐大气腐蚀能力,在露天料场的高碳钢就易锈蚀;此外,碳能增加钢的冷脆性与时效敏感性。 2、硅(Si):在炼钢过程中加硅作为还原剂与脱氧剂,所以镇静钢含有0、15－0、30%的硅。如果钢中含硅量超过0、50-0、60%,硅就算合金元素。硅能显著提高钢的弹性极限,屈服点与抗拉强度,故广泛用于作弹簧钢。在调质结构钢中加入1、0－1、2%的硅,强度可提高15－20%。硅与钼、钨、铬等结合,有提高抗腐蚀性与抗氧化的作用,可制造耐热钢。含硅1－4%的低碳钢,具有极高的导磁率,用于电器工业做矽钢片。硅量增加,会降低钢的焊接性能。 3、锰(Mn):在炼钢过程中,锰就是良好的脱氧剂与脱硫剂,一般钢中含锰0、30－0、50%。在碳素钢中加入0、70%以上时就算“锰钢”,较一般钢量的钢不但有足够的韧性,且有较高的强度与硬度,提高钢的淬性,改善钢的热加工性能,如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性,用于挖土机铲斗,球磨机衬板等。锰量增高,减弱钢的抗腐蚀能力,降低焊接性能。 4、磷(P):在一般情况下,磷就是钢中有害元素,增加钢的冷脆性,使焊接性能变坏,降低塑性,使冷弯性能变坏。因此通常要求钢中含磷量小于0、045%,优质钢要求更低些。 5、硫(S):硫在通常情况下也就是有害元素。使钢产生热脆性,降低钢的延展性与韧性,在锻造与轧制时造成裂纹。硫对焊接性能也不利,降低耐腐蚀性。所以通常要求硫含量小于0、055%,优质钢要求小于0、040%。在钢中加入0、08-0、20%的硫,可以改善切削加工性,通常称易切削钢。 6、铬(Cr):在结构钢与工具钢中,铬能显著提高强度、硬度与耐磨性,但同时降低塑性与韧性。铬又能提高钢的抗氧化性与耐腐蚀性,因而就是不锈钢,耐热钢的重要合金元素。 7、镍(Ni):镍能提高钢的强度,而又保持良好的塑性与韧性。镍对酸碱有较高的耐腐蚀能力,在高温下有防锈与耐热能力。但由于镍就是较稀缺的资源,故应尽量采用其她合金元素代用镍铬钢。 8、钼(Mo):钼能使钢的晶粒细化,提高淬透性与热强性能,在高温时保持足够的强度与抗蠕变能力(长期在高温下受到应力,发生变形,称蠕变)。结构钢中加入钼,能提高机械性能。还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。 9、钛(Ti):钛就是钢中强脱氧剂。它能使钢的内部组织致密,细化晶粒力;降低时效敏感性与冷脆性。改善焊接性能。在铬18镍9奥氏体不锈钢中加入适当的钛,可避免晶间腐蚀。10、钒(V):钒就是钢的优良脱氧剂。钢中加0、5%的钒可细化组织晶粒,提高强度与韧性。钒与碳形成的碳化物,在高温高压下可提高抗氢腐蚀能力。 11、钨(W):钨熔点高,比重大,就是贵生的合金元素。钨与碳形成碳化钨有很高的硬度与耐磨性。在工具钢加钨,可显著提高红硬性与热强性,作切削工具及锻模具用。 12、铌(Nb):铌能细化晶粒与降低钢的过热敏感性及回火脆性,提高强度,但塑性与韧性有所下降。在普通低合金钢中加铌,可提高抗大气腐蚀及高温下抗氢、氮、氨腐蚀能力。铌可改善焊接性能。在奥氏体不锈钢中加铌,可防止晶间腐蚀现象。 13、钴(Co):钴就是稀有的贵重金属,多用于特殊钢与合金中,如热强钢与磁性材料。 14、铜(Cu):武钢用大冶矿石所炼的钢,往往含有铜。铜能提高强度与韧性,特别就是大气腐蚀性能。缺点就是在热加工时容易产生热脆,铜含量超过0、5%塑性显著降低。当铜含量小于0、50%对焊接性无影响。 15、铝(Al):铝就是钢中常用的脱氧剂。钢中加入少量的铝,可细化晶粒,提高冲击韧性,如作深冲薄板的08Al钢。铝还具有抗氧化性与抗腐蚀性能,铝与铬、硅合用,可显著提高钢的高温不起皮性能与耐高温腐蚀的能力。铝的缺点就是影响钢的热加工性能、焊接性能与切削加

常用焊接规范要点

常规平焊的焊接方法平焊平焊时，由于焊缝处在水平位置，熔滴主要靠自重自然过渡，所以操作比较容易，允许用较大直径的焊条和较大的电流，故生产率高。如果参数选择及操作不当，容易在根部形成未焊透或焊瘤。运条及焊条角度不正确时，熔渣和铁水易出现混在一起分不清的现象，或熔渣超前形成夹渣。平焊又分为平对接焊和平角接焊。 1.平对接焊（1）不开坡口的平对接焊当焊件厚度小于6mm时，一般采用不开坡口对接。焊接正面焊缝时，宜用直径为3~4mm的焊条，采用短弧焊接，并应使熔深达到板厚的2/3，焊缝宽度为5~8mm，余高应小于1.5mm，如图2-1所示。对不重要的焊件，在焊接反面的封底焊缝前，可不必铲除焊根，但应将正面焊缝下面的熔渣彻底清除干净，然后用3mm焊条进行焊接，电流可以稍大些。焊接时所用的运条方法均为直线形，焊条角度如图2-2所示。在焊接正面焊缝时，运条速度应慢些，以获得较大的熔深和宽度；焊反面封底焊缝时，则运条速度要稍快些，以获得较小的焊缝宽度。

9 65°~80° ° 图２－２平面对接焊的焊条角度运条时，若发现熔渣和铁水混合不清，即可把电弧稍微拉长一些，同时将焊条向前倾斜，并往熔池后面推送熔渣，随着这个动作，熔渣就被推送到熔池后面去了，如图2-3所示。图2-3 推送熔渣的方法 3 2 1 4 图2-4 对接多层焊（2）开坡口的平对接焊当焊件厚度等于或大于6mm时，因为电弧的热量很难使焊缝的根部焊透，所以应开坡口。开坡口对接接头的焊接，可采用多层焊法（图2-4）或多层多道焊法（图2-5）。

123456789101112 图2-5 对接多层多道焊多层焊时，对第一层的打底焊道应选用直径较小的焊条，运条方法应以间隙大小而定，当间隙小时可用直线形，间隙较大时则采用直线往返形，以免烧穿。当间隙很大而无法一次焊成时，就采用三点焊法（图2-6）。先将坡口两侧各焊上一道焊缝（图2-6中1、2），使间隙变小，然后再进行图2-6中缝3的敷焊，从而形成由焊缝1、2、3共同组成的一个整体焊缝。但是，在一般情况下，不应采用三点焊法。 3 12 图2-6 三点焊法的施焊次序在焊第二层时，先将第一层熔渣清除干净，随后用直径较大的焊条和较大的焊接电流进行焊接。用直线形、幅度较小的月牙形或锯齿形运条法，并应采用短弧焊接。以后各层焊接，均可采用月牙形或锯齿形运条法，不过其摆动幅度应随焊接层数的增加而逐渐加宽。焊条摆动时，必须在坡口两边稍作停留，否则容易产生边缘熔合不良及夹渣等缺陷。为了保证质量和防止变形，应使层与层之间的焊接方向相反，焊缝接头也应相互错开。多层多道焊的焊接方法与多层焊相似，所不同的是因为一道焊缝不能达到所要求的宽度，而必须由数条窄焊道并列组成，以达到较大的焊缝宽度（图2-5）。焊接时采用直线形运条法。在采用低氢型焊条焊接平面对接焊缝时，除了焊条一定要按规定烘干外，焊件的焊接处必须彻底清除油污、铁锈、水分等，以免产生气孔。

材料焊接性考试重点试题及答案

3.5.分析低碳调质钢焊接时可能出现的问题？简述低碳调质钢的焊接工艺要点，典型的低碳调质钢如(14MnMoNiB、HQ70、HQ80)的焊接热输入应控制在什么范围？在什么情况下采用预热措施，为什么有最低预热温度要求，如何确定最高预热温度。答：焊接时易发生脆化，焊接时由于热循环作用使热影响区强度和韧性下降。焊接工艺特点：焊后一般不需热处理，采用多道多层工艺，采用窄焊道而不用横向摆动的运条技术。。典型的低碳调质钢的焊接热输入应控制在Wc＞0.18％时不应提高冷速，Wc＜0.18％时可提高冷速（减小热输入）焊接热输入应控制在小于481KJ/cm当焊接热输入提高到最大允许值裂纹还不能避免时，就必须采用预热措施，当预热温度过高时不仅对防止冷裂纹没有必要，反而会使800～500℃的冷却速度低于出现脆性混合组织的临界冷却速度，使热影响区韧性下降，所以需要避免不必要的提高预热温度，包括屋间温度，因此有最低预热温度。通过实验后确定钢材的焊接热输入的最大允许值，然后根据最大热输入时冷裂纹倾向再来考虑，是否需要采取预热和预热温度大小，包括最高预热温度。 4.3. 18-8型不锈钢焊接接头区域在那些部位可能产生晶间腐蚀，是由于什么原因造成？如何防止？答：18-8型焊接接头有三个部位能出现

腐蚀现象：{1}焊缝区晶间腐蚀。产生原因根据贫铬理论，碳与晶界附近的Cr形成Cr23C6，并在在晶界析出，导致γ晶粒外层的含Cr量降低，形成贫Cr层，使得电极电位下降，当在腐蚀介质作用下，贫Cr层成为阴极，遭受电化学腐蚀；{2}热影响区敏化区晶间腐蚀。是由于敏化区在高温时易析出铬的碳化物，形成贫Cr层，造成晶间腐蚀；{3}融合区晶间腐蚀{刀状腐蚀}。只发生在焊Nb或Ti的18-8型钢的溶合区，其实质也是与M23C6沉淀而形成贫Cr有关，高温过热和中温敏化相继作用是其产生的的必要条件。防止方法：{1}控制焊缝金属化学成分，降低含碳量，加入稳定化元素Ti、Nb；{2} 控制焊缝的组织形态，形成双向组织{γ+15%δ}；{3}控制敏化温度范围的停留时间；{4}焊后热处理：固溶处理，稳定化处理，消除应力处理。 4.7何为“脆化现象”？铁素体不锈钢焊接时有哪些脆化现象，各发生在什么温度区域？如何避免？答：“脆化现象”就是材料硬度高，但塑性和韧性差。现象与避免措施：{1}高温脆性：在900~1000℃急冷至室温，焊接接头HAZ的塑性和韧性下降。可重新加热到750~850℃，便可恢复其塑性。{2}σ相脆化：在570~820℃之间加热，可析出σ相。σ相析出与焊缝金属中的化学成分、组织、加热温度、保温时间以及预先冷变形有关。加入Mn、Nb使σ相所需Cr的含量降低，Ni能使形成σ相所需温度提高。{3}475℃脆化：在400~500℃长期加热后可出现475℃脆化。适当降低含Cr量，有利于减轻脆化，若出现475℃脆

各元素对焊接的影响

1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入 0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。 8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。结构钢中加入钼，能提高机械性能。还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。 9、钛(Ti)：钛是钢中强脱氧剂。它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。改善焊接性能。在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。

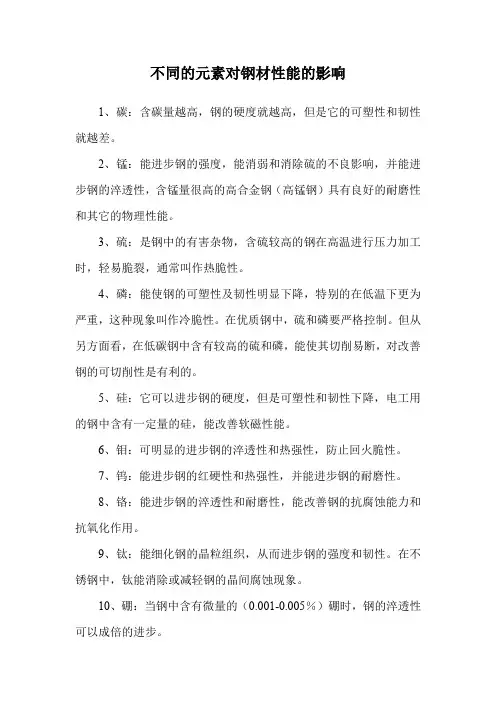

各元素对钢材的影响

（ a ）碳；含碳量越高，刚的硬度就越高，但是它的可塑性和韧性就越差．（ b ）硫；是钢中的有害杂物，含硫较高的钢在高温进行压力加工时，容易脆裂，通常叫作热脆性．（ c ）磷；能使钢的可塑性及韧性明显下降，特别的在低温下更为严重，这种现象叫作冷脆性．在优质钢中，硫和磷要严格控制．但从另方面看，在低碳钢中含有较高的硫和磷，能使其切削易断，对改善钢的可切削性是有利的．（ d ）锰；能提高钢的强度，能消弱和消除硫的不良影响，并能提高钢的淬透性，含锰量很高的高合金钢（高锰钢）具有良好的耐磨性和其它的物理性能．（ e）硅；它可以提高钢的硬度，但是可塑性和韧性下降，电工用的钢中含有一定量的硅，能改善软磁性能．（ f）钨；能提高钢的红硬性和热强性，并能提高钢的耐磨性．冷镦钢成型用钢,冷镦是在室温下采用一次或多次冲击加载,广泛用于生产螺钉,销钉,螺母等标准件.冷镦工艺可节省原料,降成本,而且通过冷作硬化提高工作的抗拉强度,改善性能,冷镦用钢必须其有良好的冷顶锻性能,钢中S和P等杂质含量减少,对钢材的表面质量要求严格,经常采用优质碳钢,若钢的含碳钢大于0.25%,应进行球化退火热处理,以改善钢的冷镦性能. 力学性能要求 1．屈服强度σs及变形抗力尺可能的小，这样可使单位变形力相应减小，以延长模具寿命。 2．钢材的冷变形性能要好，即材料应有较好的塑性，较低的硬度，能在较大的变形程度下不致引起产品开裂。3．钢材的加工硬化敏感性尽可能的低，这样不致使冷镦变形过程中的变形力太大。二、化学成份要求冷镦钢 1．碳（C）碳是影响钢材冷塑性变形的最主要元素。含碳量越高，钢的强度越高，而塑性越低。实践证明，含碳量每提高0.1%，其屈服强度σs约提高27.4Mpa；抗拉强度σb提高58.8~78.4Mpa；而伸长率δ则降低4.3%，断面收缩率ψ降低7.3%。由此可见，钢中含碳量对于钢材的冷塑性变形性能的影响是很大的。在生产实际中，冷镦，冷挤用钢的含碳量大于0.25%时，要求钢材在拉拔前要进行球化退火。对于变形程度为65%~80%的冷镦件，不经过中间退火而进行三次镦锻变形时，其含碳量不应超过0.4%。2．锰（Mn）锰在钢的冶炼中与氧化铁作用（Mn+FeO→MnO+Fe）,主要是为钢脱氧而加入。锰在钢中硫化铁作用（Mn+FeS→MnS+Fe）,能减少硫对钢的有害作用。所形成的硫化锰，可改善钢的切削性能。锰使钢的抗拉强度σb和屈服强度σs有所提高，塑性有所降低，对于钢的冷塑性变形是不利的。但是锰对变形力的影响仅为碳的1/4左右。所以，除特殊要求外，碳钢的含锰量，不宜超过0.9%。3．硅（Si）硅是钢在冶炼时脱氧剂的残余物。当钢中含硅量增加0.1%时，抗拉强度σb提高13.7Mpa。经验表明，含硅量超过0.17%且含碳量较高时，对钢材的塑性降低有很大的影响。在钢中适当增加硅的含量，对钢材的综合力学性能，特别是弹性极限有利，还可增加钢的耐蚀性。但是钢中含硅量超过0.15%时，使钢急剧形成非金属夹杂物。高硅钢即使退火，也不会软化，降低钢的冷塑性变形性能。因此，除了产品有高强度性能要求外，冷镦钢总是尽量要求减少硅的含量。 4．硫（S）硫是有害杂质。钢中的硫在冷镦时会使金属的结晶颗粒彼此分离引起裂纹，硫的存在还促使钢产生热脆和生锈，因此，含硫量应小于0.055%。优质钢应小于0.04%，由于硫、磷和锰的化合物能改善切削性能、冷镦螺母用钢的含硫量可放宽到0.08~0.12%，以有利于攻螺纹。但一般没有专为螺

碳当量计算公式

钢的碳当量公式及其在焊接中的应用曹良裕魏战江摘要介绍了目前世界各国常用的碳当量公式及其适用的钢种、强度级别、化学成分范围及应用判据。关键词关键词碳当量焊接裂纹低合金高强度钢钢的碳当量就是把钢中包括碳在内的对淬硬、冷裂纹及脆化等有影响的合金元素含量换算成碳的相当含量。通过对钢的碳当量和冷裂敏感指数的估算，可以初步衡量低合金高强度钢冷裂敏感性的高低，这对焊接工艺条件如预热、焊后热处理、线能量等的确定具有重要的指导作用。 50年代初，当时钢的强化主要采用碳锰，在预测钢的焊接性时，应用较广泛的碳当量公式主要有国际焊接学会(IIW)所推荐的公式和日本JIS 标准规定的公式。 60年代以后，人们为改进钢的性能和焊接性，大力发展了低碳微量多合金之类的低合金高强度钢，同时又提出了许多新的碳当量计算公式。由于各国所采用的试验方法和钢材的合金体系不尽相同，所以应搞清楚各国所使用的碳当量公式的来源、用途及应用范围等，以免应用不当。 1 国际焊接学会推荐的碳当量公式CE(IIW)CE(IIW)：：［［11］］ CE(IIW)=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15 (%) (1) (式中的元素符号均表示该元素的质量分数，下同。) 该式主要适用于中、高强度的非调质低合金高强度钢(σb =500～900 MPa。当板厚小于20 mm，CE(IIW)＜0.40%时，钢材淬硬倾向不大，焊接性良好，不需预热；CE(IIW)=0.40%～0.60%，特别当大于0.5%时，钢材易于淬硬，焊接前需预热。 2 日本推荐的碳当量公式 2.12.1 日本JIS 和WES 标准规定的碳当量公式标准规定的碳当量公式：：［［22］］ Ceq(JIS)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14 (%) (2) 该式主要适用于低碳调质的低合金高强度钢(σb =500～1000 MPa)。当板厚小于25 mm，手工焊线能量为17 kJ/cm 时，确定的预热温度大致如下：钢材σb =500 MPa, Ceq(JIS)≈0.46%, 不预热 σb =600 MPa, Ceq(JIS)≈0.52%, 预热75 ℃

各种材料的焊接性能

金属材料的焊接性能（1）焊接性能良好的钢材主要有：低碳钢（含碳量<0.25）；低合金钢（合金元素含量1～3、含碳量<0.20）；不锈钢（合金元素含量>3、含碳量<0.18）。（2）焊接性能一般的钢材主要有：中碳钢（合金元素含量<1、含碳量0.25～0.35）；低合金钢（合金元素含量<3、含碳量<0.30）；不锈钢（合金元素含量13～25、含碳量￡0.18）（3）焊接性能较差的钢材主要有：中碳钢（合金元素含量<1、含碳量0.35～0.45）；低合金钢（合金元素含量1～3、含碳量0.30～0.40）；不锈钢（合金元素含量13、含碳量0.20）。（4）焊接性能不好的钢材主要有：中、高碳钢（合金元素含量<1、含碳量>0.45）；低合金钢（合金元素含量1～3、含碳量>0.40）；不锈钢（合金元素含量13、含碳量0.30～0.40）。焊条和焊丝选择的基本要点如下：同类钢材焊接时选择焊条主要考虑以下几类因素：考虑工件的物理、机械性能和化学成分；考虑工件的工作条件和使用性能；考虑工件几何形状的复杂程度、刚度大小、焊接坡口的制备情况和焊接部位所处的位置等；考虑焊接设备情况；考虑改善焊接工艺和环保；考虑成本。异种钢材和复合钢板选择焊条主要考虑以下几类焊接情况：一般碳钢和低合金钢间的焊接；低合金钢和奥氏体不锈钢之间的焊接；不锈钢复合钢板的焊接。焊条和焊丝的选择参数查阅机械设计手册中焊条和焊丝等章节和焊条分类及型号（GB 980-76）、焊条的性能和用途（GB 980～984-76）等有关国家标准。 ###15CrMoR的换热器的热处理工艺 ***当板厚超过筒体内径的3％时，卷板后壳体须整体热处理。 *** 15CrMoR焊接性能良好。手工焊用E5515-B2（热307）焊条，焊前预热至200-250℃（小口径薄壁管可不预热），焊后650-700℃回火处理。自动焊丝用H13CrMoA和焊剂250等。 ###压力容器用钢的基本要求压力容器用钢的基本要求：较高的强度,良好的塑性、韧性、制造性能和与相容性。改善钢材性能的途径：化学成分的设计,组织结构的改变,零件表面改性。本节对压力容器用钢的基本要求作进一步分析。一、化学成分钢材化学成分对其性能和热处理有较大的影响。 1、碳:碳含量增加时，钢的强度增大，可焊性下降，焊接时易在热影响区出现裂纹。因此压力容器用钢的含碳量一般不应大于0.25%。2、钒、钛、铌等：在钢中加入钒、钛、铌等元素，可提高钢的强度和韧性。

焊料性质对焊接的影响

焊料性质对焊接的影响 1.前言目前各种形式的合金焊料，其最权威的国际规范为J-STD-006。此文献之最新版本为1996.6的Amendment 1，由于资料很新，故早已取代了先前甚为知名的美国联邦规范QQ-S-571。IPC还有一份重要的焊接手册IPC-HDBK-001其中之4. 1，曾定义“熔点”在430℃以下为“软焊”(Soldering)，也就是锡焊。另熔点在430℃以上称为“硬焊”（Brazing），系含银之高温高强度焊接。早期欧美业界，亦称熔点600℉（315℃）以下者为软质焊锡，800℉（427℃）以上者为硬质焊锡。原文Solder定义为锡铅含金之焊料，故中译从金旁为“焊锡”，而利用高热能进行熔焊之Soldering（注意此一特定之单字，并非只加ing而已），则另从火旁用字眼的“焊接”，两者涵义并不完全相同。 2.共熔(晶)焊锡焊锡焊料（Solder）主要成分为锡与铅，其它少量成分尚有银、铋、铟等，各有不同的熔点（M.P.），但其主要二元合金中以Sn63/Pb37之183℃为最低，由于其液化熔点（Liquidus Point）与固化熔点（Solidus Point）的往返过程中，均无过渡期间的浆态（pasty）出现，也就是已将较高的“液化熔点”与较低的“固化熔点”两者合而为一，故称为“共熔合金”。且因其粗大结晶内同时出现锡铅两种元素，于是又称为“共晶合金”。此种无杂质合金外表很光亮之“共熔组成”（Eute ctic Composition）或“共熔焊锡”（Eutectic Solder），其固化后之组织非常均匀，几无粒子出现。其合金比例之不同将影响到熔点变化，该变化之“平衡相图（Ph ase Diagram）”，图请参考第12期TPCA会刊。另一种组成接近共熔点的Sn60/Pb40合金，则在电子业界中用途更广，主要原因是Sn较贵，在焊锡性（Solderability）与焊点强度（Joint Strength）几无差异下，减少了3﹪的支出，自然有利于成本的降低。与前者真正共熔合金比较时，此60/40者必须经历少许浆态，故其固化时间稍长，外观也较不亮，但其焊点强度并无不同。不过后者若于其固化过程中受到外力震动时，将出现外表颗粒粗麻之“扰焊”现象（Disturbed）之焊点，甚至还可能发生“缩锡”（Dewetting）之不良情形。

化学元素对金属材料性能的影响

化学元素对金属材料性能的影响 C：碳含量越高，钢的硬度越高，耐磨性越好，但塑性及韧性越差。钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 S：硫是钢中的有害杂质，含硫较多的钢在高温下进行压力加工时，容易脆裂，这种现象通常称为热脆性。硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 P：磷能使钢的塑性及韧性明显下降，特别是低温时影响更为严重，这一现象称为冷脆性。在优质钢中，硫和磷的含量应严格控制。但从另一方面来看，在低碳钢中含有较高的硫和磷时，能使切削时切削易断，对改善钢的可切削性是有利的。在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 Mn：锰能提高钢的强度，消除或削弱硫的不良影响，并能提高钢的淬透性。含锰量很高的高合金钢（高锰钢）具有良好的抗磨性及其他物理性能。在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn 钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 Si：硅含量增加可使钢的硬度增加，但塑性及韧性下降。电工用钢中含一定量的硅能改善软磁性能。

各种元素对钢材性能的影响

资源，故应尽量采用其他合金元素代用镍铬钢。 8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。结构钢中加入钼，能提高机械性能。还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。 9、钛(Ti)：钛是钢中强脱氧剂。它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。改善焊接性能。在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。 10、钒(V)：钒是钢的优良脱氧剂。钢中加0.5%的钒可细化组织晶粒，提高强度和韧性。钒与碳形成的碳化物，在高温高压下可提高抗氢腐蚀能力。 11、钨(W)：钨熔点高，比重大，是贵生的合金元素。钨与碳形成碳化钨有很高的硬度和耐磨性。在工具钢加钨，可显著提高红硬性和热强性，作切削工具及锻模具用。 12、铌(Nb)：铌能细化晶粒和降低钢的过热敏感性及回火脆性，提高强度，但塑性和韧性有所下降。在普通低合金钢中加铌，可提高抗大气腐蚀
