30CrMo

合集下载

中国日本美国钢材牌号对比表

日期：神钢建机
KS ASS41
审核：日本JIS
SS41 SGDA S15C或S15CK SS41B S20C S25C S30C S35C S40C S45C S50C SCM420 SCM420H SCM430 SCM435 SCM440 SCM445 SCM822H SM443 SC46 SC49 SWRM6 SWRM10
日期：美
A-36 A48CINo30A A48CINo35A A48CINo40A A48CINo45A A536 60-40-18 A536 65-45-12 A536 80-55-06 A536 80-55-06 1541 1541H
批准：国中国GB
Q235A或A3
日期：备注
日期：神钢建机
KS TKM13A KS TOKS3 KS TOKT2
审核：日本JIS
STKM13A STS35 STPG38 STPG38-E STPG38-S SGP-E SGP-L C1220T C2600T C2600P C3604BD C4641BD SUJ2 SK5 SUP3 SUP6 SUP7 SUP10 SUS 304 SWRH 42A SWP-A
日期：美
A-36 A-36 1015 A-36 1020 1025 1030 1035 1040 1045 1050 20CrMo 15 A3或C3 20 25 30 35 40 45
批准：国中国GB
A3或Q235A
日期：备注
20CrMoA 4130 4135 4140 4145 1541 A27 65-35 A27 70-36 近似于Q195AF 30CrMo 35CrMo 40CrMoA 50CrMoA或12Cr3MoA 45Mn

中日材料牌号对照

35
S35C、S38C
40
S40C、S43C
45
S45C、S48C
50
S50C、S53C
55
S55C、S58C
GB/T 11731995
15Mn
SB46
20Mn
SGV410
20Mn2 30Mn2 35Mn2 40Mn2 45Mn2
SMn420 SMn433 SMn438 SMn443
铝合金
GB/T 151151994
一般用热镀锌冷轧薄钢板及带
SGCH
热镀锌冷轧硬钢板及带
STKS
结构用合金钢钢管
SGCD
冲压用热镀锌冷轧薄钢板及带
SPCC
一般用冷轧碳钢薄板及带
SWO
阀弹簧用碳钢油浴回火钢丝
SWOCV-V 阀弹簧用铬钒合金油浴回火钢丝
附表2
日本JIS标准各类钢铁材料牌号表示方法
材料名称
1）灰口铸铁件
2）球墨铸铁件
3）黑心可锻铸铁件
AC7B
ZL302
AC7A
YL102
ADC1
YL104
ADC3
YL302 YL112
ADC6
ADC12、 ADC10（HD2）
附表1
日本JIS标准常用钢铁材料牌号字母代号说明
代号 SAPH S××C
名称汽车结构用热轧结构钢及带机械结构用碳素钢材
SCM SCr SNC SNCM SMn
铬钼钢材铬钢材镍铬钢材镍铬钼钢材锰钢材
有些元素符号采用字母代号。例Cr为C；Mo为M；Ni为N；AL为A 数字序号代表种类号数字序号代表种类号字母表示用途或特征。强度值单位：kgf/mm2 或N/mm2 含碳量用中间值×100表示。C—碳；K—渗碳用钢附加字母：L—铝；S—硫；U—钙；H—保证淬透性；K—渗碳用钢钢种符号：US—不锈钢；UH—耐热钢；顺序号参照美国AISI 顺序号表示钢种序号顺序号表示钢种序号钢种代号：K—碳素工具钢；KG—中空钢；KS—合金专用工具钢； KD—合金模具钢；KT—锻造工具钢；KH—高速工具钢

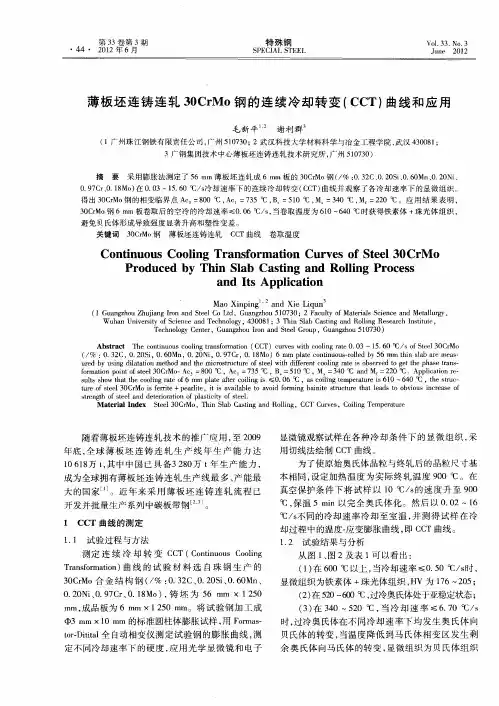

薄板坯连铸连轧30CrMo钢的连续冷却转变(CCT)曲线和应用

第３３卷第３期
・
４・２１４０２年６月
特殊钢
ＳＰＥＣＩＡＬＴＥＥＬＳ
Ｖｏ．１３３．．Ｎｏ３
Ｊｎ２１ｕｅ０２
薄板坯连铸连轧３ＣＭｏ钢的连续冷却转变（Ｃ曲线和应用０ｒＣ００．７ｒ０１Ｍ）．３～１．０％／冷却速率下的连续冷却转变（Ｃ曲线并观察了各冷却速率下的显微组织。５６ｓＣＴ）
得出３ＣＭｏ的相变临界点Ａ＝０ ℃ ，ｃ７５ ℃ ，＝５０ ℃ ，＝３０ ℃ ，２ ℃ 。应用结果表明，０ｒ钢ｃ８０Ａ１＝３Ｂ１Ｍ４Ｍ＝２０
（％：０３Ｃ．．０ｉ．０／．２０２Ｓ．０６Ｍｎ，０２Ｎ．０９Ｃ．０１Ｍｏ）６ｍｍｌｔｏｔｕｕｏｌｄｂ６ｍｍｔｉｌｂａｅｍｅｓ．０ｉ．７ｒ．８ｐａｅｃｎｉｏｓｒｌｙ５ｈｎｓａｒａ — ｎｅ
Ｗｕａｎｖｒｉｆｃｅｃｎｅｈｏｏｙ，３０；３ＴｉｌｂＣｓｉｇａｄＲｏｌｇＲｓａｃｎｔｕｅ，ｈｎＵｉｅｓｙｏｉｎｅａｄＴｃｎｌｇ４０８ｔＳ１ｈｎＳａａｔｎｌｎｅｅｒｈＩｓｉｔｎｉｔ
ａｄＩｓＡｐｌａｉｎｎｔｐｉｔｏｃ
Ｍａｎｉｇ・ａｄＸｉｉｕｏＸｉｐｎｎｅＬｑｎ
（ｕｎｚｏｈｊｎｏｎｔｌｏＬｄＧａｇｈｕ５０３；ａｕｔｏａｅａｃｎｅａｄＭｅｌｒｙ１ＧａｇｈｕＺｕｉｇＩｎａｄＳｅｔ，ｕｎｚｏ１７０２ＦｃｌｆｔｉｌＳｉｃｎｔｌｇ，ａｒｅＣｙＭｒｓｅａｕ

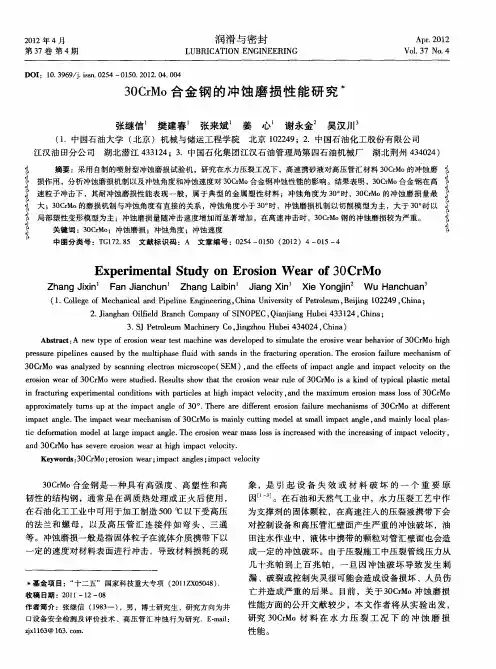

30CrMo合金钢的冲蚀磨损性能研究

摘要：采用自制的喷射型冲蚀磨损试验机，研究在水力压裂工况下，高速携砂液对高压管汇材料３ＣＭｏ的冲蚀磨０ｒ
损作用，分析冲蚀磨损机制以及冲蚀角度和冲蚀速度对３ＣＭ合金钢冲蚀性能的影响。结果表明，３ＣＭｏ０ｒｏ０ｒ合金钢在高速粒子冲击下，其耐冲蚀磨损性能表现一般，属于典型的金属塑性材料；冲蚀角度为３。，３ＣＭｏ的冲蚀磨损量最０时０ｒ
２１０２年４月
润滑与密封
ＬＵＢＲＩＡＴＯＮＣＩＥＮＧＩＮＥＥＲＩＮＧ
Ａｐ．０１ｒ２２Ｖ０．７Ｎｏ４１３．
第３７卷第４期
ＤＯ：１．９９ｊｉｎ０５０５．０２０．０Ｉ０３６／．ｓ．２４— １０２１．４０４ｓ
３ＣＭ０ｒｏ合金钢的冲蚀磨损性能研究
张继信樊建春张来斌姜
（．中国石油大学（１北京）机械与储运工程学院
心谢永金吴汉川
湖北荆州４４２．中国石油化工股份有限公司
江汉油田分公司湖北潜江４３２；３３１４．中国石化集团江汉石油管理局第四石油机械厂
ｅｏｉｎｗｅｒｏ０Ｍｏｗｅｅｓｕｉｄ．ｓｌｓｓｏｈｔｔｅｅｏｉｎｗｅ／ｒｌｆ３Ｃｒｓａｋｎｆｔｐｃｌｓｉｔｌｒｓｏａｆ３ＣｒｒｔｄｅＲｅｕｔｈｗｔａｈｒｓｏｎ＂ｕｅｏ０Ｍｏｉｉｄｏｙｉａｐａｔｃｍｅａｌｉｒｃｕｉｇｅｐｒｍｅｔｏｄｔｎｔａｔｌｓａｉｈｉａｔｖｌｃｔａｄｔｅｍａｉｍｒｓｏｓｏｓｏ０Ｍｏｎｆａｔｒｎｘｅｉｎａｃｎｉｉｓｗｉｐｒｉｅｔｈｇｍｐｃｅｏｉｌｏｈｃｙ，ｎｈｘｍｕｅｏｉｎｍａｓｌｓｆ３Ｃｒａｐｏｉｔｌｕｓｕｔｔｅｉａｔａｇｅｏ０。Ｔｅｅａｅｄｆｅｅｔｅｏｉｎｆｉｕｅｍｅｈｎｓｆ３ｐｒｘｍａｅｙｔｒｐａｈｍｐｃｎｌｆ３．ｈｒｙｉｒｎｒｓｏａｌｒｃａｉｍｓｏ０ＣｒｏａｉｅｅｔｎｆＭｔｄｆｒｎｆ

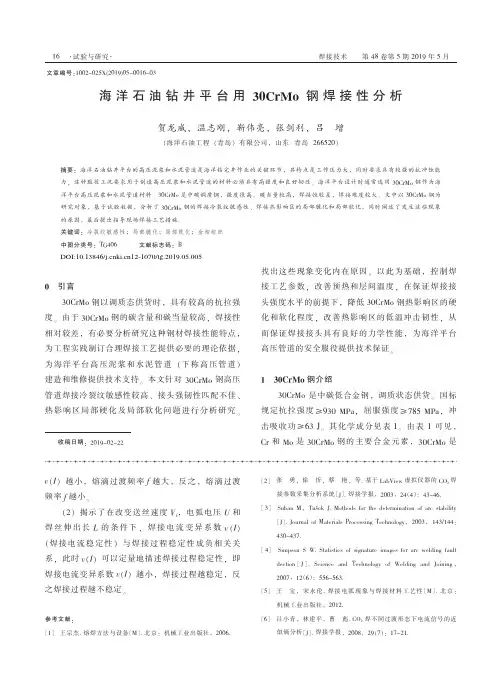

海洋石油钻井平台用30CrMo钢焊接性分析

相对较差，有必要分析研究这种钢材焊接性能特点，而保证焊接接头具有良好的力学性能，为海洋平台
为工程实践制订合理焊接工艺提供必要的理论依据，高压管道的安全服役提供技术保证。
为海洋平台高压泥浆和水泥管道（下称高压管道）
建造和维修提供技术支持。本文针对 30CrMo 钢高压 1 30CrMo 钢介绍
收稿日期： 2019-02-22
Cr 和 Mo 是 30CrMo 钢的主要合金元素， 30CrMo 是
v（I）越小，熔滴过渡频率 f 越大，反之，熔滴过渡频率 f 越小。
（2）揭示了在改变送丝速度 Vf，电弧电压 U 和焊丝伸出长 L 的条件下，焊接电流变异系数 v （I）（焊接电流稳定性）与焊接过程稳定性成负相关关系，此时 v（I）可以定量地描述焊接过程稳定性，即焊接电流变异系数 v（I）越小，焊接过程越稳定，反之焊接过程越不稳定。
C
Si
Mn
P
S
Cr
Mo
0．278 0．277 0．593 0．02 0．005 0．895 0．176
Cu 0．131
2 30CrMo 钢冷裂纹敏感性 30CrMo 钢的碳含量高， w（C）达到 0．278％，加
入的合金元素较普通碳钢的多（如 Cr 和 Mo），具有非常明显的淬硬倾向。冷却时，硬脆的马氏体组织容易在热影响熔合区形成，冷裂倾向特别明显。冷裂纹是焊接接头冷却至室温或室温附近时产生的一类裂纹，断口没有氧化现象，金属光泽比较明显，常常具有一定的延迟性。由于焊接热循环冷却较快，同时 30CrMo 钢碳当量较高，淬硬性很强， 30CrMo 热影响粗晶区极易形成粗大马氏体组织，由于马氏体开始转变温度（Ms）较低，研究表明，低温下转变形成的马氏体一般难以产生 “自回火” 效应，而且形成马氏体中的碳含量较高，较大的过饱和度，较为严重的点阵畸变，因此 30CrMo 钢对冷裂纹很敏感。为了避免焊接冷裂纹，需要采用焊前预热和焊后及时热处理等工艺措施。

高合金钢牌号【大全】

高合金钢牌号大全内容来源网络，由深圳机械展收集整理！各种合金钢的牌号与用途：1）20Mn2：用于制造截面较小（直径不大于50mm）的零件，可代替20Cr 钢。

常用于制造渗碳小齿轮、小轴；要求不高的活塞销、十籽销头、柴油机套筒、汽门顶杆等；也可用作调质钢，如制造冷镦螺栓。

（2）30Mn2：用作小截面重要紧固件（经调质处理），通常可用于制造汽车、拖拉机及一般机械的车架纵梁、变速箱齿轮、轴、冷镦螺栓及较大截面的调质件；在矿山机械制造中，可用于制造要求心部强度较高的渗碳件，如起重机的后轴和轴颈等。

（3）35Mn2：用作连杆、心轴、曲轴、半轴、操纵杆、风机配件、直径小于15mm的冷镦各种重要螺栓等承受较高应力的机械零件。

在制造小截面（直径小于20mm）零件时，可代替40Cr钢。

（4）40Mn2：用于制造午载荷条件下工作的零件，如轴、半轴、曲轴、活塞杆、蜗杆、操纵杆、杠杆、连杆。

有载荷的螺栓、螺钉、加固环、弹簧等，以及其他需要调质的零件。

在制造小截面（直径小于40mm）零件时，与40Cr钢相近。

（5）45Mn2：用于制造在较高应力与磨损条件下工作的零件，在直径小于60mm时，性能与40Cr钢相当。

用作汽车、拖拉机和通用机械的万向接头轴、车轴、轴、连杆盖、摩擦盘、蜗杆、齿轮、齿轮油、电车和蒸气机车轴、车箱轴、重载荷机架，以及冷拉状态中的螺栓和螺帽等。

（6）50Mn2：用于制造在高应力及承受强烈磨损条件下工作的大型零件，如万向接头轴、齿轮、曲轴、连杆、各类小轴等；重型机械上在滚动轴承中工作的主轴、轴及大型齿轮；汽车上的传动花键轴及承受冲击载荷的心轴等，也可用于制造板簧和平卷簧。

（7）20MnV：用于制造锅炉、高压容器、大型高压管道等；也可用作冲压用钢，如自行车链条、活塞销、齿轮等；还可用于制造直径不大于20mm的矿用链坏。

（8）30Mn2MoW：用于制造载荷较大的零件，如连杆螺栓、曲轴、拉杆、齿轮等；可代替30CrNi3制造截面直径小于80mm的重要调质件；当采用表面淬火工艺时，可以制造截面更大的零件。

热处理规范

文件代号题目:对于承压件所用低合金结构钢30CrMo、35CrMo、ZG30CrMo、ZG35CrMo材料热处理技术规范，热处理为淬火+回火，布氏硬度HB187～235 。

内容:1. 在850℃±10℃温度下进行奥氏体化，每英寸最厚横截面在该温度下保温一小时。

油淬： 30CrMo、35CrMo、ZG30CrMo、ZG35CrMo2. 在670℃±10℃温度下进行回火，每英寸最厚横截面在回火温度下保温一小时。

3 对于每道热处理操作工序须绘制热处理图表。

4. 机械性能试验应按ASTM.A-370的规定进行，每炉应进行一次机械性能试验，做试验所用试样材料要从同一炉钢的试棒上取下或从单独锻制的试棒上切取，该试样和试棒所代表的铸件或锻件须处于同一炉，试棒约为2英寸 X 2英寸 X 8英寸，或者试棒须符合附图规定，或者试棒须符合锻件图上的规定，试棒应等于或大于扣处法兰、凸台等以后的承压壁的壁厚，最大为2英寸，试棒应随同炉料一道进行同炉热处理。

试棒应从热处理表面以下1/4 T处切取，T 为试棒的最大厚度。

每批热处理几炉中的任何一炉出现缺陷，都应使该批热处理所有个炉报废，该批报废的所有个炉可以重新进行热处理，或者有缺陷的该炉不进行热处理而作重新测试，并满足所有要求，如果重新测试合格，认为该批报废的所有个炉是合格的，如果重新测试不合格，认为该批报废的所有个炉必需重新进行热处理。

5. 机械性能应符合下列要求：抗拉强度最小值磅/英寸85.000 抗拉强度最大值磅/英寸120.000 屈服强度最小值磅/英寸60.000 2 英寸延伸率最小值% 18断面收缩率最小值% 35 布氏硬度HB 187～235应使用2” X 2” X 8”试棒来测定锻件的机械性能。

应使用下图所示试棒来测定板材的机械性能。

应使用下图所示试棒来测定棒材的机械性能。

材料热处理规程JF/T 12-2004题目:对于承压件所用低合金结构钢30CrMo、35CrMo、ZG30CrMo、ZG35CrMo材料热处理技术规范，热处理为淬火+回火，布氏硬度HB207～235 。

铬钼钢

CrMo钢系低合金耐热钢，在室温及高温下具有较好机械性能及抗氢性能。

钢中主要的合金元素有钼、铬、钒、硅、硼等。

钼是热强钢中非常重要的合金元素，它显著提高钢的热强性能，在高温时保持足够的强度，并能细化晶粒，防止钢的过热倾向，但是，仅含钼的钢长期处于高温下，碳会聚集成石墨析出，使性能恶化。

为消除这种倾向，钢中常同时加入元素铬。

铬加入钢中，还能提高热强性能、高温抗氧化性能及耐腐蚀性能。

这是由于铬能在钢的表面形成一层致密的附着性很强的氧化膜，从而防止内部金属被继续氧化或腐蚀。

钢中含铬量越高，则氧化膜越致密，抗氧化和抗腐蚀性能也就越好。

低合金耐热钢的含碳量在0.20%以下，组织主要是珠光体加少量的铁素体，大多在正火状态下交货使用。

焊接后应在比使用温度至少高100的温度下回火。

我国常用铬钼钢有30CrMo（500℃）、35CrMo（525℃）、15CrMo（550℃）、12Cr2Mo1（575℃）、1Cr5Mo（600℃）等。

注：括号内的温度是指使用温度上限钼钢阀门由于其特殊的优质性能，常常被用于一些耐高温、耐高压的工程工况场合。

冲击的吸收性能好，锤子砸上去会与反弹感，无法进行暴力破坏，高温加工性好，加工后美观，广泛用于石油、化工、火力电站等各种工况的管路上，切断或接通介质。

适用介质为：水、蒸汽等。

阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。

铬钼钢是铬、钼的合金。

它的性能如下：1.淬火性好，可进行深度淬火，而不是市面上防锯形锁的表面淬火2.对回火脆性倾向少3.高温加工性好，加工后美观4.熔接性好5.冲击的吸收性能好，锤子砸上去会与反弹感，无法进行暴力破坏铬钼钢的优点(1).加工性好(2).冲击的吸收性能好(3).焊接容易元素符号：Cr-Mo由于其特殊的优质性能，常常被用于制造一些耐高温、耐高压的阀门和压力容器，如铬钼钢安全阀、铬钼刚闸阀等42CrMo的焊接性能不好，加热300以上，保温焊。

焊后退火处理。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

30CrMo钢是用以工程项目和机械系统主要用途的我国合金钢，具备高韧性和高耐磨，而且
在小于500°C的溫度下具备优良的高溫抗压强度。

30CrMo原材料还具备优良的机械设备工
艺性能，中等水平的冷拔塑性变形和延展性，高的切削性能，优良的电焊焊接性，而且一般
在调整情况下应用。

AISI 4130 \ 30CrMo \ SCM430（SCM2）\ 34CrMo4（1.7220）钢管和棒材
平等的材料
中国： 30CrMo
日本： SCM430（SCM2）
德国： 34CrMo4（1.7220）
AISI 4130圆热轧钢筋
尺寸（毫
405060707580859095100105110米）
115120125130140150160170180190200220 240260280300320350400
AISI 4130圆热轧钢管
尺寸（毫米）外径34毫米至800毫米
厚度 2.5毫米至120毫米
AISI 4130-铬钼合金钢。

低合金钢用于补油应用，并广泛用作飞机用钢。

4130是石油和天然
气钢种与碳含量较低第一个 4140个捷威纳克4130改进的可焊性，该折衷是通过厚度强度
降低。

4130具有较低的耐腐蚀性。

4130也可用于制造汽车连杆，轴，配件，发动机安装凸耳，衬套，齿轮，车轴，螺栓，气瓶，机身部件，液压管路和渗氮机械零件。

硬度的典型范围是
90-96洛氏硬度B。

30CrMo钢的化学成分
化学成分
（％）
钢
级
C硅锰P小号铬莫铜
30
铬
钼
0.26至0.330.17至0.370.40至0.70≤0.030≤0.0300.80至1.100.15至0.25≤0.30
30CrMo钢的力学性能
•屈服强度：≥785 MPa
•拉伸强度：≥980MPa
•伸长率：≥10％
•面积减少率：≥50％
•冲击吸收能量：≥63 J
•布氏硬度：≤269（退火或高温回火钢棒）
•样品尺寸：25mm
30CrMo材料的热处理规范
•第一次淬火加热温度：850°C（冷却：油）
•回火加热温度：500°C（冷却：水，油）
30CrMo合金钢的用途
30CrMo合金钢可用于制造工作温度低于400°C的钢管，锅炉和蒸汽轮机中工作温度低于450°C的紧固件，工作温度低于500°C和高压的螺母和法兰，以及一般负载机械; 低于250°C 的化学设备中的轴，齿轮，螺栓，双头螺栓，操纵器，高压导管和焊接件，氮气至中等工作压力。

当量
相当于美国ASTM，欧盟（德国DIN EN，英国BS EN，法国NF EN…），日本JIS和ISO 标准的30CrMo钢。

（以供参考）
30CrMo
材料当量
中国美
国
欧洲联盟日本ISO标准
标准年
级
标准年级标准等级（钢号）标准年级标准年级
GB / T 307730
铬
AISI，
SAE
AISI
SAE
DIN EN
10083-3
25CrMo4
（1.7218），
JIS G
4053
SCM430
ISO
683-1
25CrMo4
钼
ASTM
A29 /
A29M 4130钢
34CrMo4
（1.7220）。
