YOFC_10013_WP(非色散位移单模光纤(ITU-T G.652, IEC B1.1&B1.3...

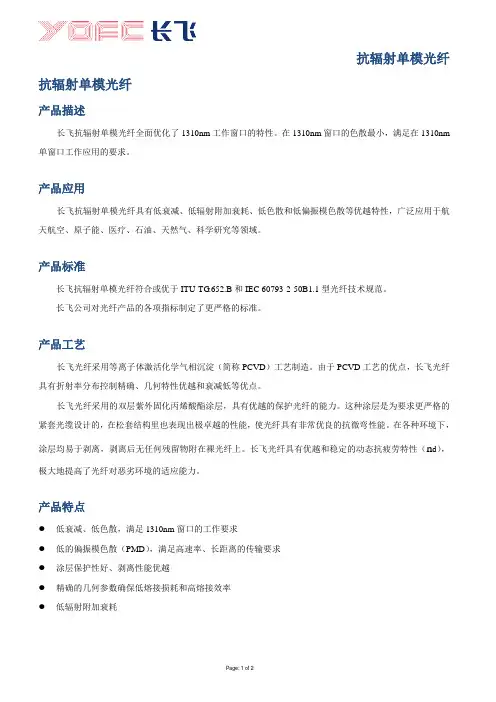

1310nm抗辐射单模光纤
长飞抗辐射单模光纤符合或优于 ITU-TG.652.B 和 IEC 60793-2-50B1.1 型光纤技术规范。 长飞公司对光纤产品的各项指标制定了更严格的标准。
产品工艺
长飞光纤采用等离子体激活化学气相沉淀（简称 PCVD）工艺制造。由于 PCVD 工艺的优点，长飞光纤 具有折射率分布控制精确、几何特性优越和衰减低等优点。
产品特点
低衰减、低色散，满足 1310nm 窗口的工作要求 低的偏振模色散（PMD），满足高速率、长距离的传输要求 涂层保护性好、剥离性能优越 精确的几何参数确保低熔接损耗和高熔接效率 低辐射附加衰耗
Page: 1 of 2
特性
条件
数据
光学特性
衰减
1310nm
≤0.45
相对于波长的衰减变化
长飞光纤采用的双层紫外固化丙烯酸酯涂层，具有优越的保护光纤的能力。这种涂层是为要求更严格的 紧套光缆设计的，在松套结构里也表现出极卓越的性能，使光纤具有非常优良的抗微弯性能。在各种环境下，
涂层均易于剥离，剥离后无任何残留物附在裸光纤上。长飞光纤具有优越和稳定的动态抗疲劳特性（nd），
极大地提高了光纤对恶劣环境的适应能力。
-60℃到 85℃
≤0.05
温度-湿度循环附加衰减
-10℃到 85℃,98%相对湿度
≤0.05
浸水附加衰减
23℃，30 天
≤0.05
湿热附加衰减
85℃，85%相对湿度，30 天
≤0.05
干热老化
85℃， 30 天
≤0.05
机械特性
筛选张力
离线Βιβλιοθήκη ≥100涂层剥离力
平均值
≥1.0 ≤5.0
峰值

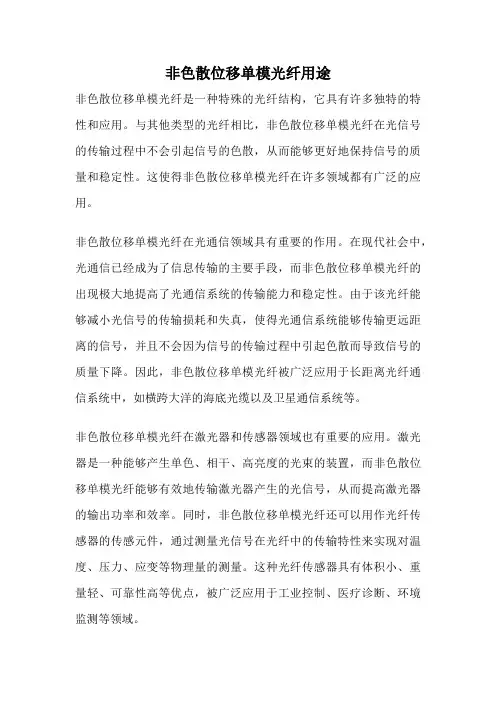

非色散位移单模光纤用途
非色散位移单模光纤用途非色散位移单模光纤是一种特殊的光纤结构，它具有许多独特的特性和应用。
与其他类型的光纤相比，非色散位移单模光纤在光信号的传输过程中不会引起信号的色散，从而能够更好地保持信号的质量和稳定性。
这使得非色散位移单模光纤在许多领域都有广泛的应用。
非色散位移单模光纤在光通信领域具有重要的作用。
在现代社会中，光通信已经成为了信息传输的主要手段，而非色散位移单模光纤的出现极大地提高了光通信系统的传输能力和稳定性。
由于该光纤能够减小光信号的传输损耗和失真，使得光通信系统能够传输更远距离的信号，并且不会因为信号的传输过程中引起色散而导致信号的质量下降。
因此，非色散位移单模光纤被广泛应用于长距离光纤通信系统中，如横跨大洋的海底光缆以及卫星通信系统等。
非色散位移单模光纤在激光器和传感器领域也有重要的应用。
激光器是一种能够产生单色、相干、高亮度的光束的装置，而非色散位移单模光纤能够有效地传输激光器产生的光信号，从而提高激光器的输出功率和效率。
同时，非色散位移单模光纤还可以用作光纤传感器的传感元件，通过测量光信号在光纤中的传输特性来实现对温度、压力、应变等物理量的测量。
这种光纤传感器具有体积小、重量轻、可靠性高等优点，被广泛应用于工业控制、医疗诊断、环境监测等领域。
非色散位移单模光纤还在科学研究领域有重要的应用。
科学家们利用非色散位移单模光纤的特性，开展了许多前沿的研究工作。
例如，在光学测量领域，非色散位移单模光纤被用于测量微小的位移、形变和振动等参数，从而实现对微观世界的观测和研究。
非色散位移单模光纤具有广泛的应用前景和重要的科学研究价值。
无论是在光通信、激光器和传感器领域，还是在科学研究领域，非色散位移单模光纤都发挥着重要的作用。
随着科技的不断进步和创新，相信非色散位移单模光纤的应用范围还会进一步扩大，为人类社会的发展和进步做出更大的贡献。
色散位移光纤
色散位移单模光纤产品编码：3407WY产品描述长飞色散位移单模光纤全面优化了1550 nm 工作窗口的衰减和色散特性，在1550 nm 窗口具有低衰减和低色散，满足了在1550 nm 窗口的传输要求。
长飞色散位移单模光纤是按照世界最先进水平设计、制造的。
产品应用长飞色散位移单模光纤充分满足了使用掺铒光纤放大器（简称EDFA ）的要求，能有效地应用于高速率、长距离传输系统。
长飞色散位移单模光纤适用于各类光缆结构，包括光纤带光缆、松套层绞光缆、骨架光缆、中心管式光缆和紧套光缆等。
长飞光纤在使用中与用其它工艺生产的光纤相容。
产品标准长飞色散位移单模光纤符合或优于ITU-T 推荐的G.653光纤技术规范。
长飞公司对光纤产品的各项指标制订了更严格的标准。
工艺与涂层长飞光纤采用等离子体激活化学气相沉积(简称PCVD)工艺制造光纤芯层，同时采用外部气相沉积(简称OVD)工艺制造的合成石英管来形成光纤包层，结合这两种工艺的优点，长飞光纤具有折射率分布控制精确、几何特性优越和衰减低等优点。
长飞光纤采用的双层DLPC7紫外固化丙烯酸树酯涂层，具有优越的保护光纤的能力，这种涂层是为要求更严格的紧套光缆设计的，在松套结构里也表现出极卓越的性能，使光纤具有非常优良的抗微弯性能。
在各种环境条件下，涂层均易于剥离，剥离后无任何残留物附在裸光纤上。
在60℃下，光纤带经过100多天的浸水实验后，仍保持良好的传输性能。
DLPC7涂层使光纤具有优越和稳定的动态抗疲劳特性(nd)，大大提高了光纤对恶劣环境的适应能力。
产品特点- 低衰减和低色散充分满足1550 nm 窗口的传输要求- DLPC7涂层的保护性好、剥离性能优越- 精确的几何参数确保低熔接损耗和高熔接效率长飞光纤光缆有限公司YANGTZE OPTICAL FIBRE AND CABLE COMPANY LTD .特 性光学特性衰减 @ 1310 nm @ 1550 nm ≤0.40 dB/km ≤0.45 dB/km ≤0.21 dB/km ≤0.22 dB/km 1525-1575 nm 波长范围内的色散-3.5—3.5 ps/(nm ·km)零色散波长1530 nm ～1570 nm 零色散斜率≤0.085 ps/(nm 2·km)截止波长λc1100 nm ≤ λc ≤1350 nm 模场直径 (MFD) @ 1550 nm8.4±0.6 µm 有效群折射率 (N eff ) @ 1310 nm /1550 nm 1.474 /1.473背向散射特性(@1310 nm 和1550 nm)台阶 (双向平均值)≤0.05 dB 不均匀性(整个光纤长度)≤0.1 dB 背向散射系数差异(双向测量)≤0.05 dB/km几何特性包层直径125.0±1.0 µm 包层不圆度≤1.0%涂层直径245±10 µm 涂层/包层同心度误差≤12 µm 涂层不圆度≤6 %典型值≤1 %芯/包层同心度误差≤0.8 µm 翘曲度≥4 m交货长度(公里/盘) (可按用户要求提供其它长度) 2.1km 至25.2km 环境特性环境特性（（@ 1310nm 和 1550nm ）温度附加衰减∆α (-40℃到 +85℃)∆α (-60℃到 +85℃)≤0.01 dB/km ≤0.04 dB/km 温度-湿度循环附加衰减，85℃, 85% 相对湿度, 30天＜0.05 dB/km 浸水附加衰减， 20℃, 30天≤0.05 dB/km 机械特性筛选张力(离线)≥9.0 N (≥100 kpsi)宏弯附加衰减100圈，Φ75 mm @ 1310 nm @ 1550 nm ≤0.01 dB ≤0.05 dB 涂层剥离力 (典型值) 1.4 N 动态疲劳参数(n d , 典型值)≥27版权所有 内容若有更改 不另行通知YOFC-MDT-115-99。
截止波长
10 log
PLP11 PLP01
0.1dB
在此定义中，第一高阶模 LP11，在截止波长处将衰耗掉 19.3dB。 依据此定义， 还分别给出了光纤截止波长λ c 与光缆截止波长λ cc 的测试样品的采集标 准 光纤截止波长λ c 的测试样品： 一段 2 米长，未成缆光纤，中间绕一半径为 140 mm 的圆环。 光缆截止波长λ cc 的测试样品： A） 取一段长 22 米的光缆，其中两端各包 1 米长的未成缆光纤，为了模拟接头盒的效 果，两端各绕制一个半径为 40 mm 的圆环。 由于一般的光纤生产厂没有成缆的光纤，因而 ITU，IEC 和 EIA 提出另一种，可供光纤 生产厂的测试样品的采集标准： B） 一段长 22 米的未成缆光纤，将中间 20 米绕制成半径≥140 mm 的若干个圆环，两 端仍然各含一个半径为 40mm 的圆环。 Bellcore 文件 GR-20 提出了一种简便的测试样品的采集标准： C）一段两米长的光纤，其中绕制两个半径 40 mm 的圆环。 但是，这种测试方法仅对 MCSM 单模光纤，才能给出等值的结果。 三· 测试结果的比较 文献[1]中对两种未成缆 MCSM 光纤的光缆截止波长的测试方法进行了比较[测试样品 的采集标准（B）和（C）]。测试样品选择了一些截止波长超过标准的光纤，以便发现最佳 的映射图形。图 1，给出了两个测试标准所得到的光纤与光缆截止波长的对应结果。 由下图可以看出，由两种未成缆光纤测试标准给出的结果所拟合的曲线非常吻合（ 22 米未成缆光纤及 Bellcore 2 米未成缆光纤） 。 这说明光纤样品的长度对光缆截止波长的测量
图4 截止波长的分布 1400 1300 1200 1100
11 13 15 17 截止波长
位置
1 ． Ir. P ete r P rleun is, the cable and fiber cu t o ff l Fiber BV P O Box 1136, 5602 BC Eindho ven th e Netherlan d. 2. 何珍宝, PCVD 光 纤 的 均 匀 性 ， 光 电 产 品 世 界 ， 2000 年 第 11 期 .

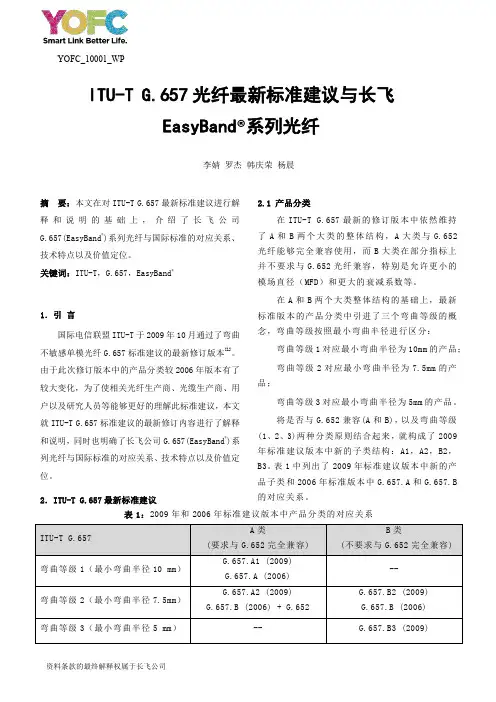

ITU-TG.657光纤最新标准建议与长飞EasyBand系列光纤
≤0.45
≤0.08
≤0.25
≤0.03
≤0.1
未规定
未规定
4．结论 长飞公司一直致力于为客户提供性价比最高、性
能最佳的 FTTX 光纤光缆产品和解决方案，并结合具 体应用推动着相关标准的制修订。所推出的 EasyBand® 系 列 光 纤 产 品 全 面 满 足 或 优 于 最 新 的
弯曲等级 2 对应最小弯曲半径为 7.5mm 的产 品；
弯曲等级 3 对应最小弯曲半径为 5mm 的产品。
就 ITU-T G.657 标准建议的最新修订内容进行了解释 和说明，同时也明确了长飞公司 G.657(EasyBand®)系 列光纤与国际标准的对应关系、技术特点以及价值定 位。
将是否与 G.652 兼容(A 和 B)，以及弯曲等级 (1、2、3)两种分类原则结合起来，就构成了 2009 年 标 准 建 议 版 本 中 新 的 子 类 结 构 ： A1 ， A2 ， B2 ， B3。表 1 中列出了 2009 年标准建议版本中新的产 品子类和 2006 年标准版本中 G.657.A 和 G.657.B
3．长飞 G.657 系列产品
长 飞 公 司 于 2004 年 开 始 致 力 于 弯 曲 不 敏 感 单模光纤的研究和开发，并于 2006 年成功推出了 EasyBand ®系 列 光 纤 产 品 [2]。 该 产 品 随 后 大 量 运 用 于国内外 FTTX 工程应用中，得到了市场和客户的 普遍认可，并且长飞公司一直在对该产品进行持 续的优化和改进。长飞公司将产品研发和实际应 用相结合，着力于向客户提供最适合 FTTX 应用要 求、性价比高、质量性能卓越的产品。长飞公司 有多位光纤和光缆行业的专家积极参与 ITU-T 等 国际标准的制修订，将长飞公司在 FTTX 应用中积 累的先进技术和经验带到国际标准的研究和讨论 中，同时也掌握了国际技术发展的最新动态和信 息。长飞公司 EasyBand®系列光纤产品与 ITU-T 最 新标准建议中产品分类的对应关系在表 3 中进行 了说明。
烽火光纤光缆基础知识讲义
名称
渐变折射率多模光纤
非色散位移单模光纤
分类 ITU-T IEC
G.651 50/125 A1a 传统50/1 25 OM2: 1G/2000 LD、LED 450～600 新一代50/125 OM3：10G 150/300/500 LD 500～900 62.5/125 A1b A、B B1.1
G.652
发展。
光纤研究动态：光子晶体光纤。。。
光纤应用发展新趋势－产业并购
• • • • • •
康宁（Corning） 古河（日本古河并购美国OFS） 阿尔卡特(Alcatel) 藤仓（Fujikura） 烽火(Fiberhome) 长飞(YOFC)
• 其他：如日本住友、韩国三星
光缆的种类
管道光缆
架空光缆
II 加强构件
• (无符号)—— 金属加强构件 • F —— 非金属加强构件
III 结构特征（缆芯和光缆派生结构特征代号）
光缆结构特征应表示出缆芯的主要类型和光缆派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表，其组合代 号按下列相应的代号自上而下的顺序排列。
• D—— 光纤பைடு நூலகம்状结构
凹 陷 包 层 单 模 光 纤（DC）
包 层
d
125m
包 层
d
125m
光 纤 群 折 射 率： 1310nm - 1.466 1550nm - 1.467
G.652光纤
光 纤 群 折 射 率： 1310nm - 1.4675 1550nm - 1.4682
光纤种类-常用光纤的折射率分布图
包层
d
中国较大的光纤光缆公司
具备预制棒生产能力及光缆生产能力 长飞 YOFC 烽火 Fiberhome 亨通 富通 中天
ITU-T新G.657标准与G.657.B3光纤
ITU-T新G.657标准与G.657.B3光纤张磊;龙胜亚;周红燕;李靖;张立岩【摘要】本文在对ITU-T G.657最新标准进行解读的基础上，简单介绍了长飞公司G.657.B3光纤EasyBand®Ultra；并根据G.657.B3光纤具体的应用环境，从客户使用的角度，初步探讨了评判G.657.B3光纤性能优劣的几个关键参数。
R%Based on new recommendation of ITU-T G.657, we introduced YOFC G.657.B3 fiber named EasyBand® Ultra. According to the application of G.657.B3 fiber, we discussed several key parameters to evaluating G.657.B3 from the customer's point of view.【期刊名称】《电信工程技术与标准化》【年(卷),期】2014(000)005【总页数】5页(P27-31)【关键词】ITU-T;G.657标准;G.657.B3;EasyBand®Ult ra【作者】张磊;龙胜亚;周红燕;李靖;张立岩【作者单位】光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073【正文语种】中文【中图分类】TN913目前在FTTH发展比较迅速的国家，例如美国和韩国，在FTTH建设中，G.652D+G.657.B3方案基本成为其主流运营商（如Verizon，AT&T，SK，KT等）的标准选择，即在接入网的光纤到楼的部分使用G.652D光纤，在入户段使用G.657.B3光纤。
PCVD低水峰光纤的制备与性能
＾
薹
：
冀 麟
麓长‘＿＇
图３全贝低水峰光纤氢损典型测试结果图
＾ 求 Ｖ
霹 羞
∞｛ｆ｝∞签约塔坩摹。 Ｏ Ｏ．０ｌ Ｏ。娩Ｏ．∞Ｏ．０４ ０．惦０．∞０．ｃｒｒ ０．∞０．∞
确Ｉｍ累致‘’１１．，ｈ，
图４全贝低水峰光纤的ＰＭＤ统计分布（当前生产水平）
２００６年第５期．允盈信投书⑤
采用ＰＣＶＤ工艺．在生产普通单模光纤的基础上． 成功降低了光纤在１３８３ｎｍ的水峰衰耗．将工作窗口 扩展到Ｅ波段（１３６０—１４６０ｎｍ）翻，并制备出符合ＩＴＵ—Ｔ Ｇ．６５２．Ｃ／Ｄ规范的低水峰光纤纤。ＰＣＶＤ低水峰光纤全 面优化了１２６０—１６２５ｎｍ全波段的衰减和色散特性．并 提高了Ｌ波段（１５６５—１６２５ｎｍ）的抗弯曲性能，充分满 足了在单根光纤上传输多种高速率业务的需求。
鼯舒∞∞融弱圈固Ｅ宙
韩庆荣，等：ＰＣＶＤ低水峰光纤的制备与性能
表１ ＰＣＶＤ低水峰光纤熔接结果
熔接形式
平均熔接头损耗
最大值
＠１３１０ｎｍ ＠１５５０ｎｍ ＠１５５０ｎｍ
ＰＣＶＤ ＬＷ－ＰＦ自身熔接
Ｏ．０１３
Ｏ．０１３
Ｏ．０３２
ＰＣＶＤ ＬＷＰＦ——进口Ｇ．６５２．Ｂ一１
０．０１４
０．０１８
Ｏ．０４５
后续工艺依次为熔缩、套棒（ＲＩＴ）、拉丝。拉出的 光纤要经过各种测试，以确定光纤的几何、光学、机械 性能和环境性能等。
３ ＰＣＶＤ低水峰光纤中的材料组成和结构 在ＰＣＶＤ低水峰光纤中．其核心部分芯层和光学
包层由ＰＣＶＤ工艺制得．机械包层由０ＶＤ工艺制得． 外涂覆层采用的是经改进的ＤＬＰＣ９专用双涂层材料。 ＰＣＶＤ低水峰光纤的结构如图１所示。
