HID门禁软件安装调试简易手册
1 / 8 大体步骤： 1.安装数据库SQL2000 2.安装数据库2000的补丁sp3 3.在开启数据库服务的前提下安装门禁软件sky2004 4.硬件设备通电，网线连接电脑和V1000 5.配置V1000和电脑以及门禁软件的IP 6.还原数据库 7.安装xx 8.进软件调试 注意： 系统运行环境： Windows XP版本号Service Pack3，可以右击我的电脑选属性查看详细步骤：
1.删除原电脑中的sky2004软件（门禁软件），和SQL Server X（版本号）数据库软件，（最好用安全卫士360中软件管家的软件卸载，卸载时勿点完成，选择第3个选项强力卸载，然后所有文件打上勾，保证数据库完整删除），然后删除C:
\ProgramFiles下的MicrosoftSQLServer文件夹。鼠标点击屏幕左下的开始----运行----输入regedit打开注册表，点开HKEY_LOCAL_MACHINE / SYSTEM /CurrentControlSet / Control / Session Manager，鼠标左键选中SessionManager，在右边表里删除PendingFileRenameOperations文件，然后退出重启即可。
注： 2 / 8
如果电脑里原没有数据库SQL和门禁sky2004软件，则此步省略直接跳到第2步。如果有，则必须按照上步删除干净，不然重新安装数据库不能进行，系统会提示文件挂起。
2.安装数据库SQL2000，打开数据库文件夹，双击SETUP.BAT文件安装。点击下一步，选择本地计算机，然后一直点下一步和是，用默认设置，点了4 5次后，其中一步，服务设置：
使用本地系统账户和使用域用户账户，选择使用本地系统账户。下一步，选择混合模式，然后最底下勾上空密码。然后一直点下一步，完成。
3.安装数据库补丁sp3，在数据库SQL2000文件夹下找到SQLSP3文件夹，点进去双击setup.bat安装，然后一直点下一步安装，选择忽略安全威胁警告，保留密码为空，下一步，把两个勾都勾上（对所有数据库启用跨数据库的所有权链接（不推荐）和升级Microsfot Search并应用SQL Server SP3(必须)),继续，确定，下一步，确定，完成即可。
4.打开数据库服务，点击开始---程序---Microsoft SQL Server---服务管理器，服务选择SQLServer，点击绿三角（开始/继续)，点几下刷新服务即可。
5.安装门禁软件Sky2004，一直点下一步安装、完成即可。 6.用网线连接V1000和电脑，并通上电。 7.配置电脑、V1000和门禁软件IP，配置为同一网段。在网上邻居--属性--本地连接--属性—TCP/IP协议里，修改本电脑IP。V1000不变虚拟IP为
169.254. 242.121，原理为先把本机电脑配置为跟V1000不变虚拟IP配置为同一网段，然后浏览器里直接输入V1000不变虚拟IP访问V1000，然后直接修改V1000的可变IP，同时把电脑想配成的IP填写进去，修改后要求电脑IP和V1000IP为同一网段，然后保存出来，再在网上邻居里把本电脑IP改成刚填写的想要的本电脑IP，测下电脑和V1000网络痛不痛即可。
以下一本机IP想改成 3 / 8
10.73. 45.130为例进行配置。 a网上邻居里修改本机IP为： IP: 169.254. 242.120，子网掩码： 255.255. 255.0默认网关： 169.254. 242.1，dns服务器填不填都可，确定。 b打开浏览器，输入V1000虚拟不变IP: 169.254. 242.121。用户名： root密码： pass.进去以后，修改V1000的可变IP： IPAddress： 10.73. 255.255. 255.0DefaultGateway： 10.73. 4 / 8
45.1.然后在下边修改填入本电脑将要配置成的IP，CS/HostAddressingIPAddress：
10.73. 45.130。然后在最下边的两行password后输入任意简单的6位密码即可，这里示例输入123456。点击最下边的Submit，然后Save保存，退出即可。
8.在网上邻居里把本机IP改成: IP: 10.73. 45.130子网掩码： 255.255. 255.0默认网关： 10.73. 45.1.确定出来即可。 9.测试电脑和V1000是否为同一网段，是否网络通。点开始--运行--输入ping
10.73. 45.129，有网速即表示通，配置和网络连接没问题，则可继续进入下一步。 10.还原数据库。点击开始--程序--SQL Server--企业管理器--一直点+号--点开数据库的+号，左键选择下边的Sky2004，右键选择所有任务--还原数据库。在新弹出的界面里，选择上边的选项卡选项，勾上第三个勾：
在现有数据库上强制还原。然后在上边选项卡上选择常规，将中间的参数--显示数据库备份后的sky2004点三角号选择改成Sky2004BK，然后点确定还原。读完条后关掉出来即可。（注意： 5 / 8
如果还原数据库时显示： 数据库正在被使用，未能获得…的排它访问权。数据库还原不上，则需要注意以下几点。还原数据库时需要保证sky2004的设备管理器和服务管理器为关闭状态（屏幕右下角没有小灯泡，有则鼠标右键退出），然后刷新数据库的服务管理器即可。）
11.将电脑（作为服务器）和V1000的IP填写配置进门禁软件Sky2004。点击开始--所有程序--Sky2004一卡通管理系统--系统IP配置，将三个带”服务器“三个字的IP都改成本电脑IP，示例这里改成
10.73. 10.73. 45.130。启动类型改成： 手动。选择VertXTCPMonitor右键属性。在上边的选项卡里选择初始化这个选项卡，将界面里的VertXIP改成V1000的IP，这里示例改成
10.73. 45.129。与通讯的计算机IP改成本电脑IP，这里示例改成 10.73. 45.130。选择上边的属性选项卡，检查带服务器三个字的IP是否为本电脑IP，不是则改成本电脑IP。选回初始化选项卡，点击初始化按钮，界面底下会有蓝条和英文显示初始化进度，蓝条消失则代表完成。然后点击重新启动设备按钮，等待蓝条消失完成，关掉出来，并把设备管理器界面的两个选项右键选择启动，把两个组件启动起来即可，设备管理器界面底下会有进度文字提示。
12.安装加密狗。插上加密狗，如弹出新界面提示添加新的硬件向导，则选择手动添加，点击下一步，选择搜索以下位置，把目标指向C: 6 / 8
\Program Files\Skyrity\Sky2004\Drivers，然后点安装完成即可。如果没有弹出，或者一会软件进不去（显示没有找到合法的加密锁，请与时开瑞德联系），则重新安装加密狗，直接进我的电脑C:
\ProgramFiles\Skyrity\Sky2004\Drivers，双击Wiz.exe，安装即可。 13.前提条件均已配置安装完毕，下面进入软件调试阶段。在保证数据库SQL的服务器管理服务打开和门禁软件sky2004的设备管理器里的2个组件已启动的条件下（如果启动不起来则关电脑拔V1000电源的插头强制重启。但开启服务时需要注意顺序，顺序为：
1.V1000通电并通讯灯亮 2.开启数据库SQL服务管理器服务 3.开启sky2004设备管理器两个组件），点击开始--所有程序--Sky2004一卡通管理系统--Sky2004客户管理系统，输入账号1密码
1.，进入软件。第一次进入时，会提示系统没有计算机相关信息和授权，一会在硬件里添加本计算机即可。点击硬件，（可以点界面上的硬件也可以点上边的C系统组件--门禁--硬件，点开+号，右键编辑计算机，把IP地址改为本电脑IP地址，这里示例改为
10.73. 45.130.点确定，然后点屏幕左上的F文件，选择注销，重新进入即可。再次进入硬件，在计算机下右键添加VertXV1000，把里边的IP地址改为V1000的IP地址，这里示例改为
10.73. 45.129。然后在V1000下右键添加V100，在新弹出的界面里只需注意下地址那一栏的数字是否与你想添加的V100的设备上的转盘拨码地址上的数字一致，然后点确定即可。
然后右上点X，输入密码1退出软件。右键停止门禁软件的设备管理器的两个组件，右键退出右下的小灯泡，双击右下的数据库服务器管理，停止服务， 7 / 8
拔掉门禁系统设备的电源强制断电。然后插回插头回复供电，等待V1000的通讯灯亮，重新开启数据库SQL的管理器服务，然后打开启动sky2004的设备管理器下的两个组件，然后进入sky2004客户管理系统，进入实时监视，点击左上第二个按钮，（鼠标移上去几秒会显示设备状态4个字），点开左边一栏的硬件的+号一直往下点，等待一会看V1000 V100是否都在线了（显示绿色或黄色），看界面中间靠底下的一排计算机，控制器，现场控制器后显示的状态和数字是否正确，（鼠标移上去即有意思显示，绿色代表在线设备数，红色代表离线设备数，蓝色代表未激活设备数。），左键选择左边一栏的V1000，右键点击控制器操作，在新出的界面左下选择硬件，点击复位下载和文件下载（第一次V1000连接识别V100时必须执行此步才能识别V100)。如果实施监视里显示设备不在线或X，重启电脑，重复以上一系列步骤即可。（注意：
软件连接前必须保证windows自带的防火墙为关闭状态，不然这里连接不上）
14.xx和修改卡。原理为： 在左上系统组件下相应的选项内建立相关部门，人员和访问级别（权限），然后在实时监视点击左上第2个按钮设备状态的界面里，下边刷卡访问信息一栏右键选择读入卡号，然后刷下新卡，在新弹出的界面里选择相应需要添加的此卡的信息，然后确定，最后在左边一栏的V1000右键控制器操作里点击人员修改授权和人员授权，等几秒即可。具体步骤为：
在左上系统组件里建立部门，然后在系统组件下的访问级别里添加访问级别，方式为右键添加级别名字，然后在该名字下添加此权限能刷开门的读卡器来添加权限，添加读卡器时选择要添加的读卡器(M为V100左边的读卡器，S为右边的读卡器)和24小时有效的时间段即可。然后进入实时监视，进入设备状态（点击左上第2个按钮）。
新出的界面里底下是各分类刷卡信息和系统信息，刷一下新卡，应该会显示红字，显示无此卡号。右键选择读入卡号，在新弹出的界面里，右上把你添加卡时刷的哪个读卡器选上，（必须保证这里的选择的读卡器和你加卡时刷的读卡器一致，不然读入卡号界面这里没有刷卡信息。），刷一下新卡，在新界面里出现一排红字，还是显示无此卡号，在界面右边选好部门，卡格式0，访问
门禁系统简易说明书
门禁系统简易说明书门禁系统简易操作说明书第一部分硬件一线材的选择1．读卡器到控制器建议使用8芯双绞屏蔽网线（五类或者超五类）。
2．电锁到控制器建议使用4*0.75以上RVV（2芯电锁电源、2芯接门磁）。
3．出门按纽到控制器建议使用2*0.5以上RVV。
4．485通讯线建议使用2*0.75以上RVV双绞屏蔽线。
二门禁布线图三布线要求及注意事项1．读卡器一般安装在进门的右边距地面1.4M左右，方便刷卡；不要安装金属周围，以避免干扰。
双向读卡时，两读卡器不能安装在正背面。
2．中大型门禁系统的控制器建议集中放置，如放置在弱电井，以方便进行集中管理、检修等工作。
3．读卡器到控制器、控制器到控制器之间的通讯线布线不要与强电线路并行，以避免造成通讯干扰。
四485通讯线路图五读卡器与控制器接线六电锁电源接线第二部分软件一门禁软件的安装1．安装门禁软件（如果是网络版软件请安装Microsoft SQL Server 2000）。
2．安装加密狗驱动。
3．数据库服务器连接设置（1）单机版（Plus）不用做数据库服务器连接设置，即可直接进入软件。
（2）网络版（Server）①点击“开始”→“程序”→“门禁控制系统”→“数据库服务器连接设置”菜单，随后出现以下界面：②在此界面主菜单中，选择“连接”，在后面出现的对话框中先选择“服务器主机名称”。
③再在第2项复选框中选中“使用指定的用户名称和密码”，输入在安装MS SQL Server 2000过程中设定的用户名称及密码，并选中“允许保存密码”复选框。
④在最后在第3项复选框中选中“附加一个数据库文件作为数据库名”，点击，出现以下界面:在此界面中选择“securedb.mdf”文件，点击打开按钮即可。
⑤运行“测试连接”点击“测试连接”，出现“测试连接成功”，即完成了数据库的连接配置。
至此，Server已能正常运行。
二门禁软件操作门禁系统的三要素：卡→人员→门。
首先我们要在系统里注册卡，再把卡给对应某个人员，此人员具有那些门的权限？我们操作门禁软件按这个思路来这就比较简单明了，“卡给人，人开门”。
智能门禁管理软件安装使用说明书
1智能门禁管理系统使用说明书修正日期：2011年6月18日目录第一章指纹读头使用 (7)1.1 软件安装 (7)1.2 软件卸载 (10)1.3 指纹读头按压手指的方式 (11)1.4 刷卡须知 (11)1.5 注意事项 (12)第二章指纹读头介绍 (12)2.1 产品功能简介 (12)2.2 产品外观图 (13)2.3 验证状态 (14)2.4 管理卡 (14)2.5 系统密码 (15)2.6 操作超时 (15)第三章指纹读头操作 (15)3.1 管理卡操作 (15)3.1.1 注册管理卡 (15)3.1.2 登记普通用户 (16)3.1.3 删除单个用户 (20)3.2 用户验证 (22)3.3 防拆开关 (23)第四章附录 (24)4.1 参数表 (24)第五章管理软件安装与卸载 (24)5.1 软件安装对计算机的最低配置要求 (24)5.2 软件的安装 (25)5.3 软件的卸载 (33)5.4 软件的升级 (34)第六章软件的基本操作 (35)6.1 登录和进入操作软件 (35)6.2 设备参数设置 (37)6.2.1 添加/设置控制器参数 (37)6.2.2 控制器的IP设置 (39)6.2.3 测试控制器通讯 (41)6.2.4 怎样更改门名称和设置开门延时时间 (42)6.3 设置卡和员工资料(发卡) (43)6.3.1 设置部门和班组名称 (43)6.3.2 添加注册卡用户 (44)6.3.3 自动添加注册卡功能（自动发卡）: (46)6.4 基本操作 (47)6.4.1 添加和设置注册卡进出权限 (47)6.4.2 上传门参数设置和注册卡权限 (51)6.4.3 校准系统时间 (53)6.4.4 实时监控刷卡数据 (53)6.4.5 手动提取记录 (55)6.4.6 实时提取 (56)6.4.6.1 人员实时定位 (56)6.4.6.2 门内人员查询 (57)6.4.7 怎样查询记录 (57)6.5 常用工具及技巧 (59)6.5.1 挂失卡号 (59)6.5.2 修改用户名和进入软件的密码 (59)6.5.3 数据库的压缩修复和备份 (60)6.5.4 锁定操作界面 (62)6.5.5 选项 (63)6.6 使用技巧 (65)6.6.1 CTRL + F 查询功能 (65)6.6.2 查询框 (65)6.6.3 报表格式 (66)第七章考勤管理功能模块 (67)7.1 正常班考勤设置 (67)7.1.1 设置考勤基本规则 (68)7.1.2 设置节假日和周休日 (69)7.1.3 请假出差的设置 (70)7.1.4 签到 (72)7.2 考勤倒班设置 (73)7.2.1 倒班规则设置 (74)7.2.2 倒班班次设置 (75)7.2.3 倒班排班 (76)7.3 考勤统计和生成报表 (78)7.3.1 生成考勤详细报表 (78)7.3.2 生成考勤统计报表 (80)第八章F11指纹仪与门禁控制器管理软件结合使用说明 (80)8.1 F11指纹读头用户管理 (80)8.2 门禁控制器软件添加注册用户 (82)第九章巡逻签到（巡更）功能 (84)9.1 怎样启用巡逻签到功能 (84)9.2 巡检设置 (85)9.3 设置巡检员 (85)9.4 设置巡检点 (86)9.5 设置巡检路线 (87)9.6 设置巡检任务 (88)9.7 生成详细的巡检报表 (89)9.8 统计巡检报表 (90)第十章定额就餐功能 (91)10.1 就餐设置 (92)10.1.1 就餐点设置 (92)10.1.2 就餐时段 (93)10.1.3 就餐规则 (93)10.2 就餐报表 (94)10.2.1 就餐详细报表 (94)10.2.2 就餐点统计报表 (95)10.2.3 员工就餐统计报表 (96)第十一章会议签到功能 (96)11.1 添加会议 (97)11.3 统计表 (99)11.4 实时签到 (101)第十二章扩展功能 (101)12.1【常规】 (106)12.1.1 启用时段 (106)12.1.2 启用远程开门 (110)12.1.3 设置门为常闭/常开/在线 (111)12.1.4 使用密码功能 (112)12.1.4.1 启用卡+密码功能 (112)12.1.4.2 启用超级通行密码 (114)12.1.4.3 启用输入“﹡卡号﹡密码﹟”开门 (116)12.1.5 启用报警、消防、防盗联动 (117)12.2【事件】 (122)12.2.1 记录按钮操作功能 (122)12.2.2 记录报警故障事件功能 (123)12.2.3 启用日志查询功能 (125)12.2.4 启用记录门打开-关闭 (125)12.3【界面】 (126)12.3.1 多级管理员权限功能 (126)12.3.1.1 修改权限表 (128)12.3.1.2 分部门管理 (129)12.3.1.3 分地点管理 (130)12.3.2 显示巡检界面 (131)12.3.3 不显示门禁界面 (131)12.3.4 不显示考勤界面 (132)12.3.5 显示倒班界面 (133)12.3.6 启用电子地图 (134)12.3.7 启用视频监控 (137)12.4【高级】 (137)12.4.1 启用控制器定时任务功能 (138)12.4.2 启用反潜回 (139)12.4.4 启用多卡开门 (143)12.4.5 启用首卡开门 (145)12.4.6 启用内外刷卡校验 (146)12.5【其他】 (149)12.5.1 启用定时提取记录功能 (149)12.5.2 退出软件时不自动压缩和备份数据库 (150)12.5.3 启用定时上传权限功能 (151)附录一：怎样将数据导出到EXCEL文档里去？ (153)附录二：ACCESS网络版软件设置功能 (153)附录三：怎样在实时监控界面显示刷卡者照片(相片) (155)附录四：如果控制器(门禁主机)和电脑软件通讯不上,怎么查找原因? (157)附录五：如果刷卡不开门怎样查找原因？ (161)附录六：如何恢复ACCESS数据库？ (162)附录七：如何进行挂失操作 (164)附录八：SQL数据库设置 (167)附录九：EXCEL批量导入用户信息 (171)附录十：视频服务器监控的使用方法 (177)智能门禁管理系统主要由F11指纹（仪）读头和门禁管理主机等组件共同集成一款多功能门禁管理系统。
门禁系统安装与调试知识详细说明
门禁系统安装与调试知识详细说明一、门禁系统安装与调试1、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取∙（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
∙（2）网络适配器：和控制器之间的连接采用手拉手的方式。
∙（3）控制器：不带隔离的控制器，建议使用同一电源。
∙（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法1、有效卡不能开门∙ 1.检查电控锁是否正常检查电源或者更换电控锁∙ 2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件∙ 3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障∙ 4.检查读卡器与模块之间的通讯是否正常排除故障∙ 5.是否设置了信息日关闭命令通过软件调整开门时间∙ 6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2、门禁通讯不通∙ 1.检查串口是否设置错误（确定所使用的串口）∙ 2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）∙ 3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）∙ 4.RS485通讯卡损坏（更换RS485通讯卡）∙ 5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
HID门禁软件方案

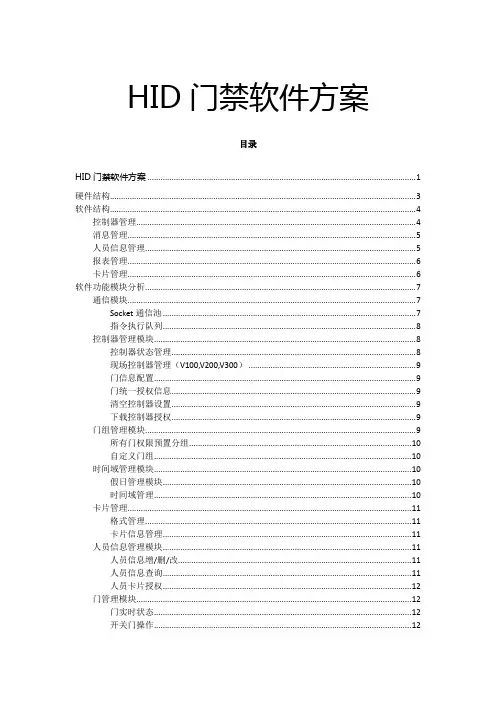

HID门禁软件方案目录HID门禁软件方案 (1)硬件结构 (3)软件结构 (4)控制器管理 (4)消息管理 (5)人员信息管理 (5)报表管理 (6)卡片管理 (6)软件功能模块分析 (7)通信模块 (7)Socket通信池 (7)指令执行队列 (8)控制器管理模块 (8)控制器状态管理 (8)现场控制器管理（V100,V200,V300） (9)门信息配置 (9)门统一授权信息 (9)清空控制器设置 (9)下载控制器授权 (9)门组管理模块 (9)所有门权限预置分组 (10)自定义门组 (10)时间域管理模块 (10)假日管理模块 (10)时间域管理 (10)卡片管理 (11)格式管理 (11)卡片信息管理 (11)人员信息管理模块 (11)人员信息增/删/改 (11)人员信息查询 (11)人员卡片授权 (12)门管理模块 (12)门实时状态 (12)开关门操作 (12)消息管理模块 (12)事件消息 (12)报警消息 (12)消息显示设置 (12)报表模块 (13)通行记录 (13)报警记录 (13)软件操作流程 (13)界面方案 (13)界面结构 (13)程序主界面。
(14)控制器设置界面 (14)人员增加界面 (15)报表界面 (16)其它说明 (17)开发环境 (17)本系统的硬件上由三类硬件构成：HID VertX门禁控制器，运行门禁软件的PC和TCP/IP 网络。
门禁控制器是开关门的执行机构。
在设备的选配过程中有V1000和V2000两种型号。
V2000可以控制两个单向门。
V1000和V100配合最多可以控制64个单向门，同时在V1000下还可以接V200（输入模块）和V300（输出模块），一个V1000上可以同时联接32个485设备。
（门禁系统硬件结构图）系统分为控制器管理、消息管理、报表管理、卡片管理、人员信息管理5个模块，在每个模块下有数个子模块分支，共同完成整个模块的功能。
门禁管理系统设备安装与调试
示意图。
术 技 业 职图 3.3.7 MRX510 接线示意图
（3） 出门按钮、门磁接线 科松 ACM2110 门磁、出门按钮控制引脚都集中于 TB3 模块，门磁为了 1，2 引脚，出
无锡 门按钮为 3，4 号引脚，下为接线示意图。
3.3.5 任务步骤
1. 阅读各设备说明书，明确设备功能原理及安装接线；
2. 写出系统设备安装、接线计划；
3. 画出门禁控制与各设备接线图；
4. 按照接线图进行设备接线；
5. 系统初调。
3.3.6 课后习题
1. 门禁控制器在整个监控系统中的地位和作用？ 2. 门禁管理系统设备安装流程及注意事项？
3. 简述门禁控制器安装过程？ 4. 简述电锁安装过程？
名称 管理机（PC） 控制器
通讯转换器
规格及型 Lenovo 启天 M3400 科松 ACM2110
科松 CVX-232
号
备注
工作电压：AC 220V
学 工作电压：DC 24V
通讯接口：RS232\RS485 抗静典干扰：+15KV
术 外形尺寸：
工作电压：DC 9V RS485 线缆最长：1200m
无信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁控制器与读卡器、电锁、
出门按钮之间的信号传输，门禁控制器与上位机之间的信号传输。一般而言控制器中有三组
信号线分别连接到读卡器（4～9 芯）、电锁中的锁状态传感器（2 芯）和出门按钮（2 芯）。
这三路信号线可以使用综合布线中的双绞线替代。为了避免空间的电磁干扰，读卡器信号线
行系统构建，所以在本施工方案管理预埋、线缆敷设部分不做详细阐述。 2. 系统布线及注意事项
门禁安装手册
《门禁安装手册》
门禁者，守门户之器也。
欲安装之，当循以下之法。
先，审其门之材质与尺寸。
或木、或金属，各异其性。
测门之厚、高、宽，以定门禁之规格适宜否。
次，备齐所用之物。
有门禁之主体、锁具、螺丝、扳手等。
主体宜精而固，锁具当灵而密。
乃始安装。
先以螺丝固门禁主体于门之适当处，必求其正且稳。
然后
装锁具，调试其开合之灵便。
锁舌出入当滑顺无阻，不得有卡涩之态。
又，检查线路之连接。
若为电子门禁，当确保线路通连无误。
电线之布置当整齐有序，不得紊乱交缠。
既安装毕，当试其用。
开关门数次，察门禁之反应速否，锁具之牢固否。
若有不妥之处，及时调整修正。
终，告之使用者门禁之操作之法及注意事项。
令其知如何开启、关闭，及保养维护之道。
夫门禁之安装，务必谨慎用心。
使其能守门户之安全，保家宅之宁静。
门禁系统使用手册
目录第一章. 软件特性 (1)第二章. 系统要求 (1)第三章. 软件安装 (2)第四章. 操作基本流程 (2)第五章. 门禁设备管理 (3)5.1. 检查485接口 (4)5.2. 增加控制器 (5)5.3. 调试界面 (7)5.4. 修改门的参数 (8)5.5. 门的开放时间表 (9)5.6. 更新控制器参数 (10)第六章. 实时通讯 (11)第七章. 定义出入权限 (12)第八章. 人员管理 (13)第九章. 卡片授权 (16)第十章. 下载到控制器 (19)第十一章. 门禁记录事件 (21)第十二章. 软件日志 (23)第十三章. 软件选项 (23)第十四章. 常见问题 (27)第十五章. 附录 (33)第一章.软件特性⏹同时支持485和TCP/IP两种控制器类型；所有门禁产品一个软件管理；⏹同时支持管理门禁和电梯控制器以及储物柜控制器管理；⏹支持3种语言，任意选择语言；也可以自己添加其他语言；⏹XP简约风格的界面友好，操作流畅，类似Windows简单的单击、双击、右键快捷菜单操作；⏹实时显示门禁数据，如各种报警、刷卡等，数据自动采集；⏹支持颜色标示，不同记录以不同颜色表示，同时可以自定义颜色组合；⏹支持全屏幕记录显示，直观，同时显示照片；支持合成语音提示；⏹同时支持2种数据库，Access 和SQL Server任意选择，默认为Access；⏹授权可以3种操作，对门设置人、对人设置门，按人设置权限组，随心所欲；⏹支持自动排班（仅SQL数据库）；⏹提供调试界面，方便设备安装、维护、管理；⏹系统提供日志记录，可以查看操作及管理历史记录，方便管理跟踪和系统维护；⏹可以和考勤软件协调工作，考勤软件和门禁软件共用一个数据库，使用门禁做为考勤点，全自动考勤功能；⏹数据提供导入导出功能；方便客户进行处理工作；⏹启动软件自动时间同步，更新控制器只需要2个鼠标操作；⏹数据更新可以任意选择，速度稳定，操作随意；⏹可以升级为网络版本。
智能门禁管理系统服务器端安装手册
智能门禁管理系统服务器端安装手册1.综述本文档主要是对“智能门禁管理系统”服务器安装的说明。
注：安装本系统时要求当前登录操作智能门禁管理系统的用户具有计算机管理员的权限。
请确保服务器上的防火墙是禁用的（或者特殊端口不能被杀毒软件屏蔽）2.智能门禁管理系统运行环境智能门禁管理系统运行的为计算机内部局域网环境下的B/S结构，即：浏览器/服务器方式。
服务器端配置如下：服务器硬件标准配置要求：顶好配置2台：一台当做数据库服务器，另外一台做web服务器配置（1）CPU：inter(R)Xeon(R)******************。
（2）内存：4*4GB。
（3）硬盘：≥500GB（4）显卡。
（5）网卡：百兆网卡及以上。
数据库服务器软件标准配置要求：（1）操作智能门禁管理系统：:windows server2020 R2 standard（2）数据库服务器：Microsoft SQL Server Enterprise (64-bit) web服务器软件标准配置要求：（1）操作智能门禁管理系统：:windows server2020 R2 standard（2）本web系统正常运行需要搭建python + django环境，该环境的配置由安装包自动搭建。
3.智能门禁管理系统结构门禁管理系统软件安装的顺序是先安装数据库、再安装web服务软件。
安装WEB服务器软件的步骤如下：1、运行安装程序，安装提示一步一步的进行。
2、安装结束完成，重启电脑。
3、打开浏览访问即可。
4.服务器端安装步骤如下4.1点击运行安装文件请将安装光盘放入光驱，双击光盘中的setup安装文件，开始安装进程。
在安装程序窗口中弹出X终用户软件许可协议对话框，点选【我同意】，单击【下一步】。
注意：以下显示界面可能与您实际安装不完全相同，请以实际智能门禁管理软件安装为准。
4.2 配置服务器访问端口输入并测试当前服务要使用的端口号，如果输入的端口号已被占用，将无法继续点击【下一步】。
门禁软件操作说明书
使用说明书软件使用基本步骤―――――――――――――――――――――――――12―――――――――――――――――――――――――――13 ――――――――――――――――――――――――13 ―――――――――――――――――――――――――――――14 ――――――――――――――――――――――――――14――――――――――――――――――――――――――15――――――――――――――――――――――――――――15―――――――――――――――――――――――――――16――――――――――――――――――――――――――16―――――――――――――――――――――――――17――――――――――――――――――――――――――17――――――――――――――――――――――――17―――――――—――――――――――――――――――18—―――――――――――――――――――――――――18――――――――――――――――――――――――――18――――――――――――――――――――――――――18—――――――――――――――――――――――――19一．系统介绍○1..强大灵活的考勤规则根据企业实际情况，设定不同的考勤制度，考勤规则可以最小设置到每一个班次；○2.强大的报表与输出功能用户可自定义个性化报表，提供报表设计器，可实现即想即所得的功能，并能将数据导出至Microsoft Excel、Html、Xml、Txt等多种格式文档；○3.强大组合查询功能，方便用户查询所需数据；○4.强大的用户权限自定义功能；○5.图像监控功能，用户成功刷卡的一瞬间，软件会捕捉图像对比。
使得整个软件更加安全，可靠。
二．软件的安装1．点击光盘中的“SETUP”，按系统提示进行安装。
2．安装完毕后，在“开始→程序”中会添加“门禁考勤管理”栏。
3．用户在正式打开软件前，请先运行“门禁考勤软件注册”注册。
门禁管理软件说明书
门禁管理系统软件中文说明书目录第一章系统功能特性 (4)第二章系统要求 (7)第三章软件安装、注册 (8)3．1安装 (8)第四章软件操作说明 (10)4．1系统（S） (11)4．1．1参数设置 (11)4．1．2操作员管理 (12)4．1．3更改密码 (14)4．1．4备份、恢复数据库 (14)4．1．6系统操作日志 (14)4．1．8退出系统 (17)4．2用户（Z） (17)4．2．1设置部门 (17)4．2．2人员资料 (19)4．2．3人员门禁权限表 (22)4．2．4卡注册表 (23)4．3时间组（T） (24)4．3．1临时时间组 (24)4．3．2特殊时间组 (24)4．4控制器（A） (25)4．4．1控制器属性 (25)4．4．2门的属性 (27)4．4．3控制点的状态 (30)4．4．4设置点的联动参数 (31)4．5电子地图（M） (32)4．5．1楼层管理 (33)4．5．2新建地图 (34)4．5．3打开地图 (37)4．5．4设计地图 (38)4．5．5删除地图 (38)4．6实时事件（E） (39)4．7历史事件（L） (40)4．9帮助（H） (41)4．9．1公司主页 (41)4．9．2关于 (41)4．9．3帮助文件 (42)4．10 后记 (42)第一章系统功能特性门禁保安自动化控制管理系统属公共安全管理系统范畴。
在受控管理区域、出入口、建筑物内各出入口、主要设备控制中心机房、贵重物品的库房等重要部位的通道口，安装电控锁、读卡器、门磁开关等自动控制装置，在中心控制室通过管理软件进行管理和监控。
系统采用计算机多任务分布式处理方式，能够对各通道口的位置、通行对象及通行时间等实时进行控制或设定程序自动控制。
本系统已经广泛应用于政府机关、企业、金融、公安部门、军事基地、智能小区、学校、高级酒店等出入口保安管理，并起到了重要的作用。
◆软件的管理功能1．系统管理对系统所有的设备和数据进行管理，包括以下几项内容：——设备管理对系统中控制器或卡片进行管理，以使控制器或卡片在系统中有效或者无效。
