工艺图管道标注标准

工艺图管道标注标准

1管道的编号管道编号对象本规定合用于管道仪表流程图(PI图),图上表示的所有管道均应编号,只有以下状况除外:随设施、机械仪器加工和配置的管道,即由卖方(制造厂)供应详尽PI图或管道部署图,不需要工程设计单位编制管道部署图,即不需要统计资料的管道,包含:(1)由卖方(制造厂)在成套设施或机组中供货的管道等。

(2)设施、机械内部的管道。

比如:插入管(插入设施内的一段)、内部换热管等。

设施关隘直接相连(中间不需加管道)。

比如:叠放的换热器、塔与紧靠的再沸器等。

设施接收口上直接接阀门、盲板、丝堵而无管道连结的接收口。

比如:设施自己的放净口、放空口、试压口、试漏口、备用口和公用工程连结收口,当上述管口的阀门后假如连结上管道,则该管道要编号管道上的放空管、导淋管,即指的是排至地坪(不是排至地沟或地坑)的排液管、直接排大气的安全阀进口导管(此安全阀无出口导管)。

设施、机械、管道上的伴热管和夹套管在PI图上不编号。

控制阀的旁路管、切换使用的小型管件或阀组的同样备用(或旁路)管。

仪表管线,如压力表接收、各种仪表信号管线等。

管道号的构成管道号由五部分构成,在每个部分之间用一短横线分开。

(1)第一部分:物料代号。

(2)第二部分:该管道所在工序(主项)的工程工序(主项)编号和管道次序号。

(3)第三部分:管道的公称通径。

(4)第四部分:管道等级。

(5)第五部分:隔热、保温、防火和隔声代号。

(6)第一部分和第二部分归并构成统称为“基本管道号”,它常用于管道在表格文件上的记述,管道仪表流程图中图纸和管道接续关系标准和同一管道不通管道号的分界标准。

典型图示物料代号.工程的工序(主项)编号系列号管道次序号公称通径管道等级隔热、保温、防火和隔声代号PL-01A001-100-AIA-H基本管道号部分第四部分管道材质类型次序号管道的公称压力第五部分管道号各部分说明(1)第一部分物料代号:用规定的大写英文缩写字母表示管内流动的物料介质,物料字母代号见以下图:工程中需要但在规定中没有列入的物料代号应依据工程要求,由工艺系统专业负责人编制,经设计经理同意后在工程中应用。

水管、工业管道图绘图规范标准

水管、工业管道图绘图规范标准

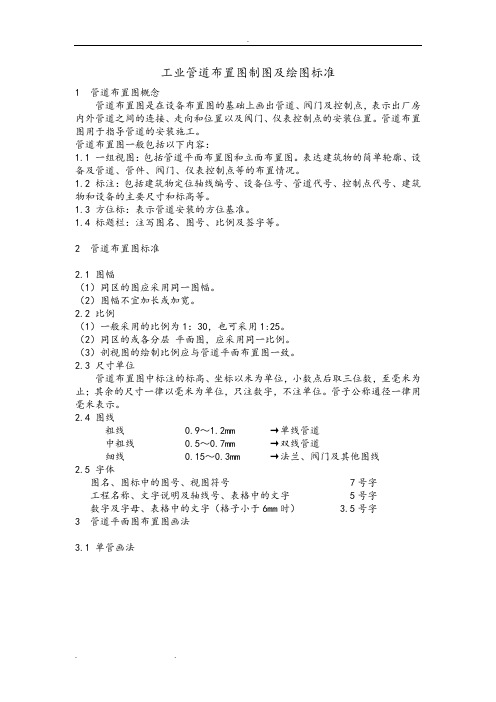

工业管道布置图制图及绘图标准1 管道布置图概念管道布置图是在设备布置图的基础上画出管道、阀门及控制点,表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。

管道布置图用于指导管道的安装施工。

管道布置图一般包括以下内容:1.1 一组视图:包括管道平面布置图和立面布置图。

表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。

1.2 标注:包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

1.3 方位标:表示管道安装的方位基准。

1.4 标题栏:注写图名、图号、比例及签字等。

2 管道布置图标准2.1 图幅(1)同区的图应采用同一图幅。

(2)图幅不宜加长或加宽。

2.2 比例(1)一般采用的比例为1:30,也可采用1:25。

(2)同区的或各分层平面图,应采用同一比例。

(3)剖视图的绘制比例应与管道平面布置图一致。

2.3 尺寸单位管道布置图中标注的标高、坐标以米为单位,小数点后取三位数,至毫米为止;其余的尺寸一律以毫米为单位,只注数字,不注单位。

管子公称通径一律用毫米表示。

2.4 图线粗线 0.9~1.2mm →单线管道中粗线 0.5~0.7mm →双线管道细线 0.15~0.3mm →法兰、阀门及其他图线2.5 字体图名、图标中的图号、视图符号 7号字工程名称、文字说明及轴线号、表格中的文字 5号字数字及字母、表格中的文字(格子小于6mm时) 3.5号字3 管道平面图布置图画法3.1 单管画法3.2 管道交叉3.3 管道重叠3.4 管道转折3.5 管件及阀门3.6 管架画法4 管道轴测图画法一般规定:(1)管道用粗线绘制,管线、阀门及控制元件等图形符号允许用细线绘制。

(2)管线标注中所有的字母和数字应符合GB/T 14691的规定。

4.1 管路或管段的轴测图应按GB/T 4458.3规定的正等轴测图投影绘制。

4.2 当管路或管段平行于直角坐标轴时,其轴测图用平行于对应的轴测轴的直线绘制。

工艺图中管道及设置位号编号规则及意义

工艺图中管道及设置位号编号规则及意义

工艺图中管道及设置位号编号规则及意义设备位号编号规则及含义按照《化工工艺设计施工图内容和深度统一规定》的要求,施工图中设备名称应与初步设计所确定的名称一致。

位号的书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。

(PIDCAD绘图软件中可自动生成)1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。

(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。

(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HGJ8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下所示:PG 03 001 – 100 L1B - C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。

管道工程图画法的规范要求

管道工程图画法的规范要求

、材质等信息,确保图纸的准确性和完整性。同时,应遵循一定的标注
规范和标准,如使用统一的字体、字号、线型等。
03
管道元件表示方法与规定
管道、管件和阀门表示方法
01
02
03
管道表示
管道一般采用单线表示, 注明管道编号、管径、材 料、标高、坡度等信息。
管件表示
管件如弯头、三通、异径 管等,在图纸中应明确标 注其类型、规格和连接方 式。
修改后的复审
修改后的图纸应重新进行审核,确保修改内容符合规范要求。
输出文件格式选择及打印设置
输出文件格式选择
根据实际需要选择合适的输出文件格式,如DWG、DXF、PDF等。同时,应确保输出文件的版本与绘图软件版本 兼容。
打印设置
在打印输出前,应检查打印设置,包括纸张大小、打印比例、打印范围等。确保打印出的图纸清晰、完整,符合 规范要求。如有特殊打印需求,应提前与打印服务提供商沟通协商。
标注完整性及准确性
审查图纸中标注的尺寸、标高、方向等信息是否完整、准确。
修改建议提出与处理方式
修改建议的提出
在审核过程中,如发现需要修改的内容,应及时提出修改建议,并明确修改的原因和要 求。
修改建议的处理
设计人员应对提出的修改建议进行认真分析和处理,对于合理的建议应予以采纳,并进 行相应的修改。如有异议,应及时与审核人员沟通协商。
作用
指导管道系统的设计、制造、安 装、调试及运行维护,是管道工 程建设的重要技术文件。
管道工程图分类及特点
分类
根据表达内容的不同,管道工程图可 分为工艺流程图、设备布置图、管道 布置图、管道轴测图等。
特点
管道工程图具有专业性、多样性、复 杂性等特点,涉及多个专业领域和多 种图形表达方式。

工艺管道单线图焊口标注办法

工艺管道单线图焊口标注办法

工艺管道单线图焊口标注方法与焊接日报规定一:目的:为了确保施工过程中焊接接头统计与管理的准确性与科学性,特制定本规定编制原则:综合考虑:合同计费方式,检测方式,简明扼要,便于归类为原则二:适用范围:本规定适用于DNC2项目的所有工艺管道。

(包括本项目的夹套内外管)本规定不适用于设备内部或者设备自带现场焊接的管道;建筑物上或者内上下水管道;仪表专业的连接管(但就是象取样管、信号等与工艺管道焊接连接的接头属于本规定);工艺管上的伴热管。

三:单线图(轴测图,焊口标注)发放流程:说明:1:管理审核后复印三份给施工单位。

2:标好焊口的原图保存在管理QC组NEWS办公室,必须在原图上进行焊口与局部的焊口修改,改好后复印分发施工单位替换原图,同时把修改的部分在NEWS进行修正。

四:关于单线图版本的一些规定说明1:初版原图发放→施工单位标注焊口→管理审核盖章签名→复印分发各相关单位部门(各单位各部门图纸保持一致)。

2:设计变更图设计变更图FRI,发放路径基本相同,施工单位对老版图纸上的原焊口进行转移,对于修改部分的焊口已经焊接的需要利用的,焊口号跟着转移,新增加的焊口重新编号。

注:修改图由各单位NEWS操作员发放到各施工单位,并收回上版图。

3:现场局部管线修改现场提出的需要进行局部修改(如果只就是增加或者减少仪表接头、放空、遇障避让等不影响设计意图与设计功能的修改),可以在原图上进行修改,不进行单线图的升版,但就是必须提前得到设计的同意(通知管理管道组),改好后由修改人签字(一般就是管理管道组工程师或者现场设计代表),并复印一份修改图给设计部门对设计模型进行修改,但就是单线图不进行升版。

如果需要增加或者减少管道组成件材料的,还必须通知材料控制部门。

(注:变更图、修改图由各单位NEWS操作员及时发放到各施工单位,并收回上版图。

4:现场焊口的改变现场增加或者减少焊口;现场口转预制或者预制转现场口;现场施工需要割除再重新焊接的焊口,所有这些未改变管线规格、走向等特性,只就是焊口号改变的不需要由(施工单位/管理管道组)在原图上直接修改,在焊口圆圈的右上角注明焊口变更代号:C、D、N、M…,并在修改部位圈上云线,注明本页修改版次,下图就是现场修改的取消的五:焊口标注1:管道单线标注的内容包括:管道的段号、焊口号、焊接接头形式、焊口的DB、修改的变更图还有焊口的状态代号(三角版本符号),修改的版本号,本页单线图的最大焊口编号。

管道图纸的标注与定义

管道图纸的标注与定义

管道元件图形符号及表示方法
图形符号
管道图纸中,各类管道元件均有相应 的图形符号表示,如直线表示管道、 圆圈表示阀门等。
表示方法
在图纸中,管道元件的图形符号应与 实际元件的形状、尺寸和比例相符, 同时应标注必要的文字说明,如元件 名称、规格型号、数量等。
元件参数与性能指标
元件参数
包括管道的长度、直径、壁厚等;阀门的公称压力、公称通径等;法兰的压力等 级、连接尺寸等。
需要特别注意。
及时沟通反馈
在设计和施工过程中, 要及时与相关人员进行 沟通和反馈,确保图纸 标注信息的准确性和可 实施性。同时,也要根 据实际情况对图纸进行
适时调整和完善。
不断学习提高
随着技术的不断发展和 进步,管道图纸的标注 方法和要求也在不断变 化。因此,我们需要不 断学习新知识、新技术 和新方法,提高自己的
管道图纸的标注与定义
演讲人: 日期:
目 录
• 管道图纸概述 • 管道图纸标注基础 • 管道元件定义及表示方法 • 管道系统布局与连接方式 • 管道图纸审查与验收标准 • 案例分析:某工程管道图纸标注实践
01
管道图纸概述
定义与作用
01
管道图纸是表达管道系统布置、 走向、连接、规格、材质等信息 的工程图纸。
性能指标
如管道的耐压强度、耐腐蚀性能;阀门的密封性能、启闭力矩等;法兰的刚度、 密封面形式等。这些指标反映了管道元件的质量和性能,是选择和评价元件的重 要依据。
04
管道系统布局与连接方式
系统布局原则及优化方法
布局原则:确保管道系统安全、高效、 经济,并满足工艺要求和操作维护便利 。
考虑管道热胀冷缩、振动等因素,采取 相应措施保证管道安全运行。

工艺图中管道及设置位号编号规则及意义

设备位号编号规则及含义按照《化工工艺设计施工图内容和深度统一规定》的要求,施工图中设备名称应与初步设计所确定的名称一致。

位号的书写方法设备位号在流程图、设备布置图及管道布置图中书写时,在规定的位置划一条粗实线-设备位号线,线上方书写设备位号,线下方在需要时可书写设备名称。

(PIDCAD绘图软件中可自动生成)1)设备位号的组成每台设备只编一个位号,由四个单元组成,如下所示:M 03 101 A(1)(2)(3)(4)这四个单元依次是:(1)设备类别代号;(2)设备所在的主项(建筑单体/车间/工段)的编号;(3)主项内同类设备顺序号;(4)相同设备的数量尾号。

(1)设备类别代号按设备类别编制不同的代号,一般取设备英文名称的第一个字母(大写)做代号,具体规定(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写,采用两位数字,从01~99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写,采用三位数字,其中第一位数字一般可采用楼层代号,从1开始,后两位为设备顺序号,从01~99。

(4)相同设备的数量尾号两台或两台以上设备并联时,它们的位号前三项完全相同,用不同的数量尾号予以区别,按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号,在设备一览表中可以写作A/B或A-C…。

管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》(HG J8-87)的规定,按照《化工工艺设计施工图内容和深度统一规定》(HG20519.37-92)的要求,管道及仪表流程图中的管道应标注四个部分,即管道号(管段号,由三个单元组成)、管径、管道等级和隔热或隔声代号,总称为管道组合号(管道代号),一般标注在管道的上方,如下所示:PG 03 001 – 100 L1B - C(1)(2)(3)(4)(5)(6)管道组合号(管道代号)由六个单元组成,这六个单元依次是:(1)物料代号;(2)主项代号;(3)管道顺序号,以上三个单元组成管道号(管段号);(4)管道尺寸;(5)管道等级;(6)隔热或隔声代号。

工艺管道单线图焊口标注办法

工艺管道单线图焊口标注方法和焊接日报规定一:目的:为了确保施工过程中焊接接头统计和管理的准确性和科学性,特制定本规定编制原则:综合考虑:合同计费方式,检测方式,简明扼要,便于归类为原则二:适用范围:本规定适用于DNC2项目的所有工艺管道。

(包括本项目的夹套内外管)本规定不适用于设备内部或者设备自带现场焊接的管道;建筑物上或者内上下水管道;仪表专业的连接管(但是象取样管、信号等和工艺管道焊接连接的接头属于本规定);工艺管上的伴热管。

三:单线图(轴测图,焊口标注)发放流程:说明:1:管理审核后复印三份给施工单位。

2:标好焊口的原图保存在管理QC组NEWS办公室,必须在原图上进行焊口和局部的焊口修改,改好后复印分发施工单位替换原图,同时把修改的部分在NEWS进行修正。

四:关于单线图版本的一些规定说明1:初版原图发放→施工单位标注焊口→管理审核盖章签名→复印分发各相关单位部门(各单位各部门图纸保持一致)。

2:设计变更图设计变更图FRI,发放路径基本相同,施工单位对老版图纸上的原焊口进行转移,对于修改部分的焊口已经焊接的需要利用的,焊口号跟着转移,新增加的焊口重新编号。

注:修改图由各单位NEWS操作员发放到各施工单位,并收回上版图。

3:现场局部管线修改现场提出的需要进行局部修改(如果只是增加或者减少仪表接头、放空、遇障避让等不影响设计意图和设计功能的修改),可以在原图上进行修改,不进行单线图的升版,但是必须提前得到设计的同意(通知管理管道组),改好后由修改人签字(一般是管理管道组工程师或者现场设计代表),并复印一份修改图给设计部门对设计模型进行修改,但是单线图不进行升版。

如果需要增加或者减少管道组成件材料的,还必须通知材料控制部门。

(注:变更图、修改图由各单位NEWS操作员及时发放到各施工单位,并收回上版图。

4:现场焊口的改变现场增加或者减少焊口;现场口转预制或者预制转现场口;现场施工需要割除再重新焊接的焊口,所有这些未改变管线规格、走向等特性,只是焊口号改变的不需要由(施工单位/管理管道组)在原图上直接修改,在焊口圆圈的右上角注明焊口变更代号:C、D、N、M…,并在修改部位圈上云线,注明本页修改版次,下图是现场修改的取消的五:焊口标注1:管道单线标注的内容包括:管道的段号、焊口号、焊接接头形式、焊口的DB、修改的变更图还有焊口的状态代号(三角版本符号),修改的版本号,本页单线图的最大焊口编号。

管道工程图画法中的尺寸标注要点


05
尺寸链计算在管道图中的应用
尺寸链概念及计算方法
尺寸链定义
在管道工程图中,尺寸链是由一系列 相互关联的尺寸构成的封闭环,用于 描述管道及其附件的空间位置和相互 关系。
计算方法
尺寸链的计算通常采用“累加原则” ,即按照设计要求的精度,将各组成 环的尺寸及其公差进行累加,得到封 闭环的总尺寸和公差。
04
管道系统布局与走向尺寸标注
管道系统整体布局规划
确定管道起点和终点
在图纸上明确标注管道的起始和终止位置,为后续尺寸标注提供 基准。
规划管道走向
根据工艺流程和场地条件,合理规划管道的走向,确保管道布局经 济、合理。
考虑管道支撑和固定
在布局规划中考虑管道的支撑和固定方式,确保管道稳定可靠。
走向变化处尺寸标注技巧
02
管道工程图在管道设计、制造、 安装、调试、运行和维护等过程 中起着重要的指导作用。
绘图标准和规范要求
管道工程图应遵循国家相关标准 和规范,如《机械制图》、《管
道制图》等。
绘图时应使用规定的图形符号、 文字和数字,保证图纸的准确性
和可读性。
图纸的幅面、比例、字体、线型 等应符合相关标准和规范的要求
交叉点处理
在管道交叉处,应明确 标注各管道的管径、标 高及相对位置关系,避 免施工时出现冲突。
分支点处理
对于管道分支点,应详 细标注分支管道的管径 、长度、角度及安装尺 寸等信息,确保分支管 道与主管道连接准确。
标注清晰、准确
在处理交叉、分支点尺 寸时,应确保标注清晰 、准确,避免出现歧义 或误解。
注意安全
在测量和标注过程中,应注意安全,避免发生意外事故。
保持清洁
保持图纸和标注工具的清洁,避免污渍和损坏。

控制点的工艺流程图管道标注顺序原则

控制点的工艺流程图管道标注顺序原则下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!理解控制点在工艺流程图管道标注中的顺序原则在工艺流程设计中,控制点的标注是至关重要的一步,它直接影响到生产过程的安全性和效率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

管道仪表流程图管道编号及标准1 管道的编号1.1 管道编号对象本规定适用于管道仪表流程图(PI图),图上表示的全部管道均应编号,只有下列情况除外:1.1.1 随设备、机械仪器加工和配置的管道,即由卖方(制造厂)提供详细PI图或管道布置图,不需要工程设计单位编制管道布置图,即不需要统计材料的管道,包括:(1)由卖方(制造厂)在成套设备或机组中供货的管道等。

(2)设备、机械内部的管道。

例如:插入管(插入设备内的一段)、内部换热管等。

1.1.2 设备关口直接相连(中间不需加管道)。

例如:叠放的换热器、塔与紧靠的再沸器等。

1.1.3 设备接管口上直接接阀门、盲板、丝堵而无管道连接的接管口。

例如:设备自身的放净口、放空口、试压口、试漏口、备用口和公用工程连接管口,当上述管口的阀门后如果连接上管道,则该管道要编号。

1.1.4 管道上的放空管、导淋管,即指的是排至地坪(不是排至地沟或地坑)的排液管、直接排大气的安全阀入口导管(此安全阀无出口导管)。

1.1.5 设备、机械、管道上的伴热管和夹套管在PI图上不编号。

1.1.6 控制阀的旁路管、切换使用的小型管件或阀组的相同备用(或旁路)管。

1.1.7 仪表管线,如压力表接管、各类仪表信号管线等。

1.2 管道号的组成1.2.1 管道号由五部分组成,在每个部分之间用一短横线隔开。

(1)第一部分:物料代号。

(2)第二部分:该管道所在工序(主项)的工程工序(主项)编号和管道顺序号。

(3)第三部分:管道的公称通径。

(4)第四部分:管道等级。

(5)第五部分:隔热、保温、防火和隔声代号。

(6)第一部分和第二部分合并组成统称为“基本管道号”,它常用于管道在表格文件上的记述,管道仪表流程图中图纸和管道接续关系标准和同一管道不通管道号的分界标准。

1.2.2 典型图示物料代号工程的工序(主项)编号系列号管道顺序号公称通径管道等级隔热、保温、防火和隔声代号PL - 01 A 001 - 100 - A I A - H第第第管道材质类别一二三顺序号部部部管道的公称压力分分分第第基本管道号四五部部分分1.2.3 管道号各部分说明(1)第一部分物料代号:用规定的大写英文缩写字母表示管内流动的物料介质,物料字母代号见下图:工程中需要但在规定中没有列入的物料代号应根据工程要求,由工艺系统专业负责人编制,经设计经理批准后在工程中应用。

(2)第二部分工程的工序(主项)编号和管道顺序号:由二或三个单元组成,一般用数字或带字母(字母占一位数,大小与数字相同)的数字组成。

a 工程的工序编号单元工程的工序(主项)编号是工程项目给定的,由装置内分配给每一个工序(主项)的识别号,用两位数字表示,如01、10等。

b 管道顺序号单元顺序号为一个工序(主项)内对一种物料介质按顺序排列的一个特定号码,每一个工序对每一种物料介质,都从01(或001)起编号,管道顺序号用二(或三)位数字表示,管道号多于999时,管道顺序号用四位数字表示。

c 系列号单元在一个工序(主项)中存在完全相同系统(指各系统的设备、仪表、管道、阀门和管件完全相同)时,这些相同的、重复的管道号,除了系列号单元以外,管道号的其他各部分、各单元都完全相同。

系列号采用一位大写英文印刷体字母表示,通常不采用英文字母O和I。

对于互为备用的设备、管件(如泵、过滤器、仪表、旁路等)和并列、大小相同重叠的设备(如并列换热器等)的接管管道,不属于采用系列号来编号的范围。

(3)第三部分管道尺寸:用管道的公称通径表示。

a 对公制尺寸管道,如DN100、DN150只表示100、150,公制尺寸的单位“mm”省略。

b 对英制尺寸管道,如焊接钢管,亦用公称通径表示,如2″表示为50,单位“mm”省略。

c 管道尺寸的其他表示方法,根据工程特点和要求须经设计经理批准后使用,并表示在管道仪表流程图首页上。

(4)第四部分管道等级:由三个单元组成,管道等级是由管道材料专业根据工程特点和要求编制的,并提供给工艺系统专业进行标注。

管道等级三个单元的组成,内容如下所述:a 第一单元:管道的公称压力等级代号,用大写英文印刷体字母表示。

b 第二单元:顺序号用阿拉伯数字表示,从1开始。

c 第三单元:管道材料类别,用大写英文印刷体字母表示。

(5)第五部分隔热、保温、防火和隔声代号,用规定的一位(或二位)大写英文印刷体字母表示,如果管道没有隔热、保温、防火和隔声要求,则管道号中省略本部分。

2 管道的编号和标注规则2.1 一般要求2.1.1 管道仪表流程图上的管道式按工序(主项)、介质为基准编号的,每一种介质类别的管道,在每个工序中,都是从01(或001)起编,按管道在工序中的顺序依次编号。

2.1.2 在满足设计、订货、施工、操作、事故处理和检修要求,不致产生混乱和错误前提下,所编的管道号数量应尽可能少。

2.1.3 一个装置中的各个工序,所采用的管道编号方法应该是一样的,不同的装置(或由于设计单位不同)可以采用不同的管道的编号方法。

2.1.4 管道编号后,由于工程设计进展,如果要取消一些管道,其管道号通常不再采用,在新增加的管道上,不使用这些取消的编号。

2.2 工艺管道2.2.1工序内(1)工序内工艺管道的编号顺序应按实际情况而定,通常是从管道仪表流程图第一张图起,按图序和流程顺序对每一种工艺介质管道逐根进行编号。

每张流程图上,随流程图所示的从设备到设备向前流动的进程编号。

如蒸馏塔回流系统的编号顺序应是从塔顶到冷却器、收集槽(回流槽)、回流泵再返回塔。

(2)管道从开始设备至其次设备顺序编号,管道号中的工程的工序编号单元与管道开始处设备的设备位号中工序编号一致。

两设备之间的管道,不管规格或尺寸改变与否,只编一个管道号,若中间有分支到其他设备或管道的管道,则另编管道号。

(3)管道顺序号应保留到一台设备或在另一条管道的连接点终止。

(4)设备的放空(包括安全阀的入口管和出口管排空管道)、放净,只要有管道,均要编管道号。

(5)由设备或管道到同一位号加下标区分(非系列)的多个设备的连接管道一级多个同位号设备到另外设备或汇集管道的各分管道要编管道号。

a 有总管(即管端有封头)时,总管编一管道号,到每台设备的分管道,则另编号。

b 无总管时,以到同一位号最远的一台设备的管道编一个管道号,其余的则另编管道号。

(6)由一台设备(或管道)到另一设备的管道,有以下几种情况:a 一台设备的不同管口到另一台设备的不同管口(或一根管道),每根管都要编管道号。

b 一台设备的不同管口(或一根管道)到另一台设备的相同管口,每根管都要编管道号。

c 一台设备(或管道)的一个管口到另一台设备上的多个管口,分下述两种情况:(a)接受设备的多个接管口用途是相同的,正常时只用一个管口,其余管口为备用口、切换口,只编一个管道号。

(b)接受设备上有相同用途的多个接管口(同时使用)和有不同用途的多个接管口,则每根管道要编管道号。

(7)连通两根管道的旁路管(不是控制阀的旁路)、安全阀进出口的旁路管以及设备、管道的回流管均要编管道号。

(8)带系列号的工艺管道号规定,只是每个相同系列中相同的管道,除了系列号的改变外,管道号的其余部分和单元完全相同。

对分配到该系列前的总管道和各系列支管的汇集总管,不管总管上有无封头(如法兰盖),均需对总管编一个不属于系列的管道号,然后再按系列给各支管、连接管按系列编号。

2.2.2 工序间(1)由一个工序的设备或管道到另一工序(或几个工序)的设备或管道的工艺管道按起点工序编号,并一直有效到另一工序的设备或管道连接终止。

(2)由装置界区来或送出界区外的工艺管道的编号(一般情况):a 来自界区的总(主)管以及总(主)管再分配到各工序的工艺管道,总(主)管按照最远的一个工序编号。

由总(主)管分配到其他单一工序,凡为该工序服务,就用该工序号编管道号,而为两个或更多工序服务的分管扔按最远工序编号。

b 由工序送出装置界区的分管,按送出工序编号。

分管的联管则按最远一个工序编号,汇集两个或更多工序的送出分管,扔按最远工序编号。

(3)由装置界区来或送出界区外的工艺管道的编号和标注(特殊情况)以下情况的有界区来(去)工艺管道总(主)管,应该给总(主)管一个工程的“工序”编号。

a 管端有封头(或法兰盖)。

b 总(主)管上有设备、一边和需编号的特殊管(阀)件。

c 工程需要工序间的管道作为一个“工序”进行工程设计。

2.3 辅助物料、公用物料管道2.3.1 在工艺管道一边流程图上的辅助物料、公用物料管道只表示一小段连接管,编号方法如下:(1)按照每一个工序的管道仪表流程图图序、流程顺序,对每一种辅助物料、公用物料介质逐根进行编号,管道顺序号从01(或001)起编。

(2)管道编号中第二部分,工程的工序(主项)编号为该公用物料的发生工序的工序号。

(3)每台设备(及备台)或工艺物料管上的辅助物料、公用物料连接管均需编一个管道号,这些辅助物料、公用物料管彼此通常不相连接,只便是一小段接管。

(4)带系列号的管道规定,但不表示出辅助物料、公用物料的分配和汇集总管。

2.3.2 辅助物料、公用物料管道一边流程图(公用物料发生图)上管道的编号有两种情况:(1)公用物料发生图上表示某朱磊辅助物料、住公用物料管道的管道号的编号和方法同2.2.1规定。

(2)公用物料发生图上表示的其他类(非主类)辅助物料和公用物料管道号的编号和标注方法同2.3.1规定。

2.3.2 装置界区内有工艺工序和公用物料发生工序(或接受工序),按以下两种情况编管道号。

(1)工序间辅助物料、公用物料管道的去或来自两个或更多的工序,均应按辅助物料、公用物料的发生工序(或接受工序)的工序编号,不论他们是在装置工程设计范围内,还是用户在装置界区内提供的。

(2)从公用物料发生(或接受)工序进出的辅助物料、公用物料管道(亦称辅助物料、公用物料总管),到最后一个工艺工序,须在进工艺工序前边一个不同于总(主)管“工序”号的管道号。

上述两种情况,编号的管道与其他工艺工序的管道号分界,可在其他工艺工序内(或外)总(主)管的任意(特定)位置,并用分界符号在PI图上注明管道编号的分界。

2.3.4 由装置界区外来或送出界区的辅助物料、公用物料管道(总管)的编号,可参照 2.2.2(3)规定,即给定进出界区的辅助物料、公用物料总(主)管一个工程的“工序”编号来进行管道编号,在总(主)管上的设备、仪表和特殊管件编号亦以这工程的“工序”编号来编号。

2.4 工厂中装置与装置见的管道装置外管与装置内管的管道号分界处通常在装置界区线外1m处2.4.1 外管的管道号的编号方法与装置内管道号的编号方法相同。

管道号由五部分组成。

2.4.2 装置与装置间的管道包括工艺物料管道和辅助物料、公用物料管道,其管道号的第二部分工程的工序(主项)编号,应以一个“装置”编号(或相应名称的编号)代替,这个编号要不同于被连接装置的编号。
