安规器件要求与介绍
常见安规要求

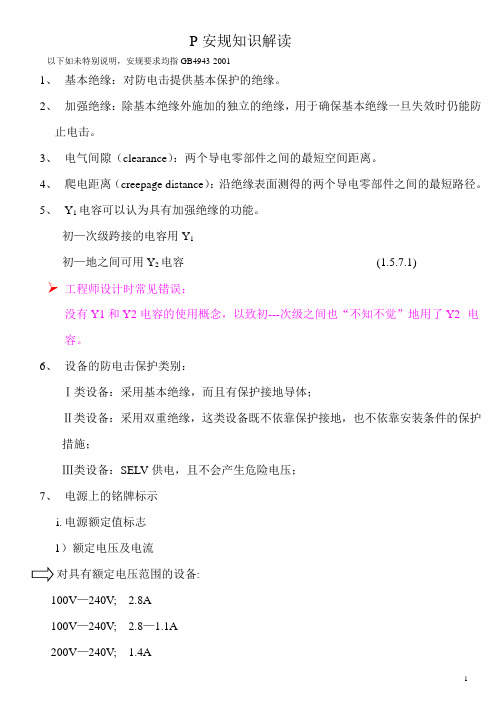

P安规知识解读以下如未特别说明，安规要求均指GB4943-20011、基本绝缘：对防电击提供基本保护的绝缘。
2、加强绝缘：除基本绝缘外施加的独立的绝缘，用于确保基本绝缘一旦失效时仍能防止电击。
3、电气间隙（clearance）：两个导电零部件之间的最短空间距离。
4、爬电距离（creepage distance）：沿绝缘表面测得的两个导电零部件之间的最短路径。
5、Y1电容可以认为具有加强绝缘的功能。
初—次级跨接的电容用Y1初—地之间可用Y2电容(1.5.7.1)➢工程师设计时常见错误：没有Y1和Y2电容的使用概念，以致初---次级之间也“不知不觉”地用了Y2 电容。
6、设备的防电击保护类别：Ⅰ类设备：采用基本绝缘，而且有保护接地导体；Ⅱ类设备：采用双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施；Ⅲ类设备：SELV供电，且不会产生危险电压；7、电源上的铭牌标示i.电源额定值标志1）额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造厂商名称或商标识别标记iii.型号iv.符号“回”，仅对Ⅱ类设备适用。
➢工程师设计时常见错误：Ⅱ类设备大标贴没有“回”字符没有LOGO或LOGO与认证证书不是同一公司交流输入性质用“AC”表示，不用“~”表示具有额定电压范围或多个额定电压的设备，电流标示本应是“100V—240V; 2.8—1.1A”或“120/ 220V ;2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ;1.2/2.4A”8、保护接地和等电位连接端子标示预定要与保护接地导线相连的接线端子应标示符号，该符号不能用于其它接地端子。
对保护连接导线的端子不要求标示，如要求标记，应使用符号（1.7.7）➢工程师设计时常见错误：结构工程师没有在机壳接地位置印上接地符号9、控制装置和指示器标示对任何一次电源开关或二次电源开关均可使用0和1作为“断”和“通”的标记。
电路板器件安规知识培训
求，它是经过测试符合相关的产品安全标准；而且也代表着
生产工厂同意接收严格的定期检查，以保证产品品质的一致 性，可以销往美国和加拿大两国市场.
常见产品认证介绍
CB认证介绍 CB体系（电工产品合格测试与认证的IEC体系）
（1） 德国认证机构：通常在国内知名的德国本土的 GS发证机构有TUV RHEINLAND(莱茵)，TUV PRODUCT SERVICES，VDE等，是德国直接认可的GS发证机构。
（2） 其他认证机构：通常欧洲其他与德国合作的GS 发证机构有KEMA，ITS，SGS,NEMKO、DEMKO等。
认证标识Logo
电网、电力设施的故障或符合负荷突然出现大的变化会引起
电压暂降、短时中断。
Test Level 0% 40% 70% 50Hz、 20ms 200ms 1000ms
td(ms) 60Hz
电路板安规器件包括哪些？
序号 1 2
3 4 5
器件 PCB X电容
Y电容 光耦
继电器
证 书
规 格 书
器件安规认证要求 TUV UL CCC
常见产品认证介绍
• GS认证介绍 1、GS的含义是德语Geprufte Sicherheit(安全性认证)，也有
Germany Safety“ （德国安全）的意思。 2、GS认证以德国产品安全法（SGS）为依据，按照欧盟统
一标准EN或德国工业标准DIN进行检测的一种自愿性认证， 是欧洲市场公认的德国安全认证标志。 3、有资格发GS证书的机构：
slow 和 time lag 标示 “T” ) d. 防爆特性 (例如 Low-breaking 标
产品的安规设计要求介绍
安规设计手册0、概论1、产品资料的安规设计要求2、安规元器件3、安规标识4、产品的安规设计要求4.1、工作电压的测量4.2、电气间隙和爬电距离4.3、温升4.4、抗电强度4.5、输出过载及变压器过载4.6、输出短路4.7、风扇堵转及通风孔堵塞4.8、元件故障试验5、附录5.1、附录A 电气间隙和爬电距离表5.2、附录B 抗电强度试验电压表5.3、附录C异常测试时变压器绕组和电感允许的温度限值0、概论应用安全标准的目的在于减少由于下列危险造成伤害或危害的可能性。
—电击；—与能量能关的危险；—着火；—与热有关的危险；—机械危险；—辐射；—化学危险。
设计者不仅要考虑设备的正常工作条件，还要考虑可能的故障条件以及随之引起的故障，可预见的误用以及诸如温度、海拔、污染、湿度、电网电源的过电压和通信线路的过电压等外界影响。
1、产品资料的安规设计要求1.1产品规格书：产品规格书应包括: 抗电强度的描述、输入输出线与端子的描述、冷却条件的说明（如为强迫风冷且又未自带风扇，则要详细说明风扇的规格和安装位置）、完整的标签等，还应规定额定输入电压（范围）、额定输入频率（范围）、额定输出电流（范围）、最大输入电流、工作环境温度；产品规格书应对产品的安装方式或条件、保护接地方式以及安全性警告予以说明，以使公司对于用户的不规范操作带来的危害可以免除责任。
另外，产品规格书中的中英文应分开、独立。
关于产品规格书的制作和内容的具体要求如下。
1.1.1产品外形及主要规格：ａ.型号应为产品在市场销售的名称，而不能写成公司内部的型号，如D78的产品规格的型号应为PMA52F，而不能写成D78。
ｂ.表示范围的符号应用“-”，而不能用“~”。
这个要求也同样适用于整份规格书。
1.1.2使用环境：散热方式的自然风冷或强制风冷的条件要写清楚。
如果是强制风冷且未自带风扇，则应规定风扇的规格（型号、尺寸大小、电气额定值、风扇转速等）和安装位置以及其它说明，此信息可在“强制风冷环境”一节中详细描述。
《安规零件介绍》课件
随着环保意识的不断提高，安规零件正朝着 绿色环保方向发展，以降低对环境的影响。
详细描述
安规零件的绿色环保主要体现在材料选择、 生产过程和产品回收等方面。采用环保材料 ，优化生产工艺，降低能耗和排放，同时开 展产品回收和再利用工作，可以有效减少对 环境的负面影响，符合可持续发展的要求。
定制化服务
环境适应性
总结词
环境适应性是指安规零件在不同环境条件下的稳定性和可靠性。
详细描述
安规零件需要在不同的温度、湿度、气压等环境条件下工作，因此需要具备较好的环境适应性。一些 高品质的安规零件还会通过特殊工艺和材料，提高对环境的适应性，以确保在各种复杂环境下都能保 持稳定的性能。
机械性能
总结词
机械性能是指安规零件的强度、耐磨性 、耐久性等机械性质。
《安规零件介绍》 课件
contents
目录
• 安规零件概述 • 安规零件的种类 • 安规零件的特性与参数 • 安规零件的选用与安装 • 安规零件的发展趋势与未来展望
01
CATALOGUE
安规零件概述
安规零件的定义
总结词
安规零件是指在电子产品中用于确保安全性能的零件。
详细描述
安规零件是指在电子产品中，为确保产品的安全性能而设计的零件。这些零件 通常符合相关的安全标准，如国际电工委员会（IEC）的标准，以确保使用时的 安全。
VS
详细描述
安规零件的机械性能对于其使用寿命和稳 定性有着重要影响。一些高强度的安规零 件能够承受较大的机械应力和冲击力，而 耐磨性和耐久性则能够保证零件在使用过 程中不易磨损和老化，从而延长其使用寿 命。
安全性能
总结词
安全性能是安规零件最为重要的特性之一， 它涉及到使用者的生命安全和设备的安全运 行。
安规元器件基础知识讲解
安规应用(开关电源部分)2003---6---23安规元器件：对于本司的开关电源来说，安规元器件大体上指：塑胶外壳、各种塑胶件、铭牌；PCB板、保险丝、温度保险丝、保险丝座（如果是塑胶的）；压敏电阻、热敏电阻、放电管；电感、变压器（包括BOBBIN、线材、胶纸、挡墙、铁弗龙套管等、清漆）；光耦、X电容、Y电容；插座、开关、AC线、AC引线；热缩套管、PVC套管、PVC片、绝缘片、硅胶、白胶、黄胶、树脂；风扇、继电器、温度开关；BULK电容、泄放电阻、整流桥、开关管；对于安规关键性元器件，设计时一定要考虑其各种电气额定值，如电压、电流、工作温度、防火等级、耐压值等。
电压、电流，一般工程师会注意到，但工作温度、防火等级、耐压值却往往会忽略。
其实这些额定值一样是很重要的。
设计要求：在开关电源方面，最主要的要求就是能够防火和防电击。
这就需要电源有输出过压保护、过流保护、输出短路保护或过温保护，输入、输出有足够的绝缘阻抗。
输出过压保护：要求：在开关电源正常工作情况下和单一故障以及因为这一单一故障而引发的一系列的故障的情况下，输出的电压仍保持在安规定义的安全电压以内。
注：安全电压----指的是底于60VDC或42。
4Vrms值。
输出过流保护、输出短路保护、过温保护：要求：当开关电源的输出出现异常时（如过流、短路等），开关电源内应有保护电路或保护器件在开关电源出现危险（如着火的危险、电击的危险等）之前动作，以避免危险的发生。
注：判定如下：1．所测得的变压器（和电感）的温度没有超过变压器绕组和电感允许的异常时的温度限值。
2．电气间隙、爬电距离没有底于要求值以下，抗电强度测试通过。
3．测试过程中没有异常的现象发生，例如，设备起火、冒烟、流出融熔的金属等。
4．输出电压在安全电压以内。
注：绕组的温升要求：正常时最大温度异常时最大温度A级材料100℃150℃E级材料115℃165℃B级材料120℃175℃F级材料140℃190℃H级材料175℃210℃注：如果用热电耦测量绕组的温升，上述的温度限值应减少10℃，另外，各认证机构可能会有些附加要求，如额外要求裕量等。
安规认证培训教材EN60950要求、设计、测试及关键器件
1
Working for a 日safer world 2019 年1月29日
电气额定值
rated voltage: the primary power voltage (for three-phase supply, the phase-to-phase voltage) as declared by the manufacturer. rated voltage range: the primary power voltage range as declared by the manufacturer, expressed by its lower and upper rated voltages. rated current: the input current of the equipment as declared by the manufacturer. rated frequency: the primary power frequency as declared by the manufacturer. rated frequency range: the primary power frequency range as declared by the manufacturer, expressed by its lower and upper rated frequencies. Rated operating time: the operating time assigned to the equipment by the anufacturer.
安规认证培训教材
EN600950要求、设计、测试及关键器件
EN60950简介 安规认证要求 安规认证测试项目 安规关键器件要求
安规零件介绍
安规零件介绍1.组件类:(1). 输入插座(Inlet): 当作DISCONNECT DEVICE, GROUND PIN须比LINE/NEUTRAL PINS长;--N端接蓝线;--L端接棕线;--G端接绿滚黄线;(2). 输出插座(Outlet) 注意额定值;(3). 电源开关(AC on/off switch): 当作AC电源开关使用;(4). 安全保护开关: 当作SAFETY INTERLOCK保护使用;(5). 保险丝(Fuse): 当作安全过电流保护用, CSA接受IEC127承认之保险丝,保险丝上应有如下标示:●额定电流;●额定电压;●熔断特性(Fast标示为“F”,Slow或time lag标示为“T”);●防爆特性(High-breaking标示为“H”, Low-breaking标示为“L”);(6). LIMITED POWER SOURCE保险丝: 当作LIMITED POWER SOURCE CIRCUIT之过电流保护装置用.(7). 保险丝座(Fuse holder): 外露于单体上,操作者会触摸到的;(8). 断路开关(Circuit breaker): 当作安全过电流保护用;(9). 电压选择开关(V oltage selector switch): 当作电压切换开关使用(10). 无熔丝开关: 当作安全过电流保护用;(11). X-CAP: X1 或X2;(12). Y-CAP: Y1 或Y2;(4)One Y-Cap(13).连结器(Connector Housing): 使用于一次侧;(14).变压器/电感(Transformer/Inductor): 超过CLASS A以上,此零件须承认在UL INSULATION SYSTEM 之下;(15).光耦合器(Photocouple): 一次侧与二次侧间;(16). 继电器(Relay);(17).交流/直流风扇(AC/DC Fan): 正常热源控制使用;(18).突波吸收器(Varistor): 使用于过电流保护装置前;(19).热敏开关(Thermostat): 当作不正常安全热保护用;(20).接地端子: 接地用,如RING TERMINAL等;(21).泄放电阻(Bleeding Resistor):使用于过电流保护装置前,若两颗串联,则无安规要求;(22). EMI FILTER: 防制EMI用;2.塑料类:(1). PCB板: 所有PCB板,燃烧等级须在V-1以上;(2). 安规标签纸(Label): 如安规标志,公司名称或商标,机种名称,型号,输入及输出额定,警告标语等;(3). 热缩套管: 所有热缩套管,燃烧等级V-1以上;(4). PVC套管: 所有套管,燃烧等级V-2以上;(5). 铁弗龙套管: 所有铁弗龙套管,燃烧等级V-2以上;(6). 端子排: 使用于一次侧;(7). 绝缘片;(8). 硅胶片;(9). 绝缘胶带(Insulating Tape): 所须考虑如下：(1) 须具备抗燃作用;(2) 耐压强度;(3) CTI≧100(CTI为相对电痕指数);(10). 塑料材质(Plastic Material): 所有塑料材质须考量到:(1) 燃烧等级不小于V-2或ＨF-2（除了防火机壳须V-1以上）;(2) 耐压强度;(3) CTI≧100;3.线材类:一二次侧间所有线材,线材加工线等,如Wire, Cable等;4.其它:凡立水: 变压器含浸用,增强产品的绝缘性.备注: I. Vp-p电压超过4KV的零件,其防火等级须为V-2或HF-2以上.(FBT与CRT 的任何部分,均须使用V-2以上的防火材料);II.安全隔离变压器须通过OVERLOAD TEST, ELECTRIC STRENGTH TEST及CONSTRUCTION CHECK.。
电子元器件安规认证关键器件清单
√
√
TUV/VDE，
UL
CCC
UL498(AC outlet)、UL 1977
12
电源线
√
TUV/VDE
UL
CCC
UL758，UL要求来料产品外包装需要有UL标签并需保留起来
13
印制线路板（PCB）
√
UL
UL
CCC/CQC
UL黄卡，94V-0，GB4724-1992、UL 796
8.2
保险盒fuse holder
√
√
UL
UL4248-1
8.3
保险座Fuse Blocks
√
√
UL
9
开关switch
√
√
TUV/VDE，
UL
CCC
UL61058-1,IEC60158 GB15092.1
10
输入插座AC Inlet
√
√
TUV/VDE，
UL
CCC
GB 17465-1、UL 1977
11
安规认证关键器件表
序号
器件
证书
规格书
器件安规认证要求
备注
TUV
UL
CCC
1
X电容
√
√
TUV/VDE
UL
CCC/CQC
IEC60384-143ndEd,EN132400,UL1414
GB/T14472-1998
2
Y电容
√
√
TUV/VDE
UL
CCC/CQC
IEC60384-143ndEd,EN132400,UL1414
19.1
磁芯
√
安规元器件的基本知识
熔断器根据使用电压可分为高压熔断器 和低压熔断器。根据保护对象可分为保护变 压器用和一般电气设备用的熔断器、保护电 压互感器的熔断器、保护电力电容器的熔断 器、保护半导体元件的熔断器、保护电动机 的熔断器和保护家用电器的熔断器等。根据 结构可分为敞开式、半封闭式、管式和喷射 式熔断器。
1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及 其它。 2、按熔断特性分为：快速熔断型、中等延时熔 断型、延时熔断型。（还可分特快、强延时）。 3、按分断能力分为：低分断型、高分断型（还 可分增强分断型）。 4、按安全标准（或使用地区）分为：UL/CSA （北美）规栺、IEC（中国、欧洲等）规栺、 MIT/KTL（日本/韩国）规栺等。
小类
跨接的绝缘类型
額定电压 V ≦250 ≧150 ≦250
耐久性试验前施加的峰值脉冲电压 KV DC 8.0 5.0
Y1 Y2
双重绝缘或 增强绝缘 基本绝缘或 辅助绝缘
Y3
Y4
基本绝缘或 辅助绝缘
基本绝缘或 辅助绝缘
≧150 ≦250
<150
—
—
在火线和地线之间以及在零线和地线之间并 接的电容,一般统称为Y电容。 这两个Y电容连 接的位置比较兲键,必须需要符合相兲安全标准, 以防引起电子设备漏电或机壳带电,容易危及人 身安全及生命。它们都属于安全电容,从而要求 电容值不能偏大,而耐压必须较高。一般情况下, 工作在亚热带的机器,要求对地漏电电流不能超 过0.7mA;工作在温带机器,要求对地漏电电流 不能超过0.35mA。因此,Y电容的总容量一般 都不能超过4700PF（472）。
由于电容器的用途具有上述三种功能,因 此一般作安规测试时,元件需同时通过X电容 和Y电容的测试标准. 例如X1/Y2代表元件同时符合X电容和Y 电容的测试标准
产品的安规设计要求介绍
产品的安规设计要求介绍产品的安规设计要求是指为了确保产品在正常使用过程中的安全性，遵循国家和地区的相关安全标准与规定进行的设计过程。
在产品的设计与开发过程中，必须充分考虑产品的安全性，尽可能避免安全隐患，并采取措施保证产品在正常使用环境下不会对用户或环境造成伤害。
安规设计要求的主要目标是减少事故发生的可能性，最大限度地保护用户和他们所在的环境。
安规设计要求通常包括以下几个方面：1.电气安全：电气产品的安规设计要求是确保产品在使用过程中不会发生电击、火灾等电气安全事故。
为了达到这个目的，设计师需要遵循国家和地区的电气安全标准，采用符合要求的电气元件以及必要的保护措施，如绝缘、过流保护、过载保护等。
2.机械安全：机械产品的安规设计要求是确保产品在正常使用过程中不会造成人身伤害或财产损失。
设计师需要对产品的结构、材料、运动部件等进行合理的设计，避免尖锐边角、易损件的使用，同时采用必要的防护装置、安全开关等，以避免意外事故的发生。
3.材料和化学安全：产品的材料和化学物质应符合国家和地区的相应标准，并且在使用过程中不会产生有害物质或对人体健康造成危害。
设计师需要对产品所使用的材料、化学物质进行评估和选择，并采取必要的安全措施，如防火材料、防腐蚀处理等，以确保产品的材料和化学安全性。
4.辐射安全：一些产品可能会产生电磁辐射、光辐射等，对人体健康造成潜在危害。
设计师需要根据相关标准和规定，对产品产生的辐射进行评估和控制，并采取必要的屏蔽和保护措施，确保产品的辐射安全性。
5.环境安全：产品的安规设计要求还包括对环境的保护要求。
设计师需要遵守相关的环境法规和标准，采取环保材料和技术，减少对环境的污染和破坏。
同时，在产品的生命周期内，设计师需要考虑产品的可持续性，包括可再生材料的使用、节能技术的应用等。
总结起来，产品的安规设计要求是确保产品在正常使用过程中的安全性，包括电气安全、机械安全、材料和化学安全、辐射安全以及环境安全等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
