电主轴设计模板
电主轴部件设计
机自73班
张强
07011077
第三组 数据如下
主轴转子（材料：20CrMnTi ）和转子内套（材料：45#钢） 主轴转子结构 前轴颈直径
（mm ）
最高转速
（r/min ） 额定功率 （kW ） 额定转矩 （Nm ）
阶梯过盈套结构的特点
阶梯过盈套是由两段相邻的过盈联结表面组成的、套内呈阶梯状的联结装置，如图1所
示。
阶梯过盈套结构的特点主要有［2］：
图1 阶梯过盈套的主要结构形式
(1)为了便于拆卸，阶梯过盈套的内表面有一个阶梯。
当压力油注入油槽进行拆卸时，这个阶梯会对套产生一个轴向推力，如果两配合过盈面此时已形成了压力油膜，该轴向推力会自动地把阶梯过盈套从轴上推下来，过盈套两过盈面的阶梯差很小，通常在1mm 以下。
(2)在确定阶梯过盈套两结合面的过盈量的时候，应注意加工误差对最终过盈量的影响，特别是圆度误差和同轴度误差的影响。
通常过盈套两段的过盈量不一致。
但过盈套大小端过盈量的差值不能太大，其差值应补偿加工圆度和同轴度误差对过盈量的影响。
否则，将大大增加拆卸的难度。
(3)为方便拆卸，大小端配合面的宽度b １、b ２应该一致。
阶梯过盈套过盈量的确定
高速机床上所用的阶梯过盈套是一种可拆的过盈联结，工作时，配合面不允许产生塑性变形。
因此，过盈量应该控制在材料不产生塑性变形所允许的最大过盈量范围之内；另一方面它又必须大于该过盈联结传递负荷所需的最小过盈量。
设D为过盈套(包容件)的外径，d０为主轴内孔的直径，d为配合处(结合面)主轴的外径；l为配合面的有效长度（l＝l１＋l２），如图2所示。
图2阶梯过盈套传递力和转矩
当过盈联结传递转矩为M(单位为Nm）时，结合面上所需最小结合压力P min，可按下式计算：=108..79KPa
式中μ=0.08——配合面的摩擦系数
由轴颈直径为145mm查轴承取d=160mm l=100mm D=200mm
d0=80mm
根据弹性力学原理，过盈联结传递负荷所需的最小有效过盈量δemin可按下式计算［3］：=0.52μm
式中Eａ、Eｉ——过盈套材料和主轴材料的弹性模量，
20CrMnTi：
密度:7.8×103kg/m3，弹性模量:207GPa泊松比:0.25屈服强度835MPa 45钢弹模210Gpa，泊松比0.3，密度7800千克/立方米屈服强度取355Mpa
Cａ、Cｉ——和包容件(过盈套)与被包容件(主轴)的直径比有关的系数
=4.81
=1.37
式中vａ、vｉ——过盈套材料和主轴材料的泊松比
必须指出，按式(3)所求的并不是最终所需的最小过盈量，还应考虑以下因素的影响：
(1)配合表面的粗糙度。
考虑表面粗糙度影响的修正量δｓ，等于过盈套结合面的压平深度sａ和主轴结合面的压平深度sｉ之和的两倍，即：
=4.16μm
式中R aH、R aS——过盈套与主轴结合处的表面轮廓算术平均偏差，μm
R zH、R zS——过盈套与主轴结合处的表面微观不平度十点高度，μm
(2)联结件的工作温度与装配温度之差，以及主轴与过盈套材料线胀系数之差。
此项的修正量为：
δｔ＝d（αｉΔtｉ－αａΔtａ）=31.2μm
式中αｉ、αａ——主轴与过盈套材料的线胀系数，1/℃
Δtｉ、Δtａ——主轴、过盈套工作温度和装配温度之差，℃
(3)主轴高速旋转时过盈套所受到的离心力。
该离心力会引起过盈套内孔的扩张，导致过盈量减少。
当主轴材料和过盈套的材料泊松比、弹性模量和密度相差不大时，离心力引起
过盈量的减少量δω可由下式求得［4］：
=120μm
式中ω——主轴的转速，800πrad／s
ρ——主轴材料和过盈套材料的密度，7.8×103kg／m３
v——主轴材料和过盈套材料的泊松比0.3
E——主轴材料和过盈套材料的弹性模量，210GPa
(4)重复装卸引起过盈量的减小δｐ。
补偿值δｐ可依据装拆方法的不同，按经验方法确定。
δｐ＝8μm
(5)结合面形位公差对过盈量的影响。
结合面的形位公差，特别是圆度和同轴度公差对过盈联结强度影响非常复杂，目前尚无定量的补偿措施。
经有限元分析表明，当圆柱度误差很小时，尽管轴和套的结合压力在某种程度上随着过盈的形状、位移的大小、状态而变化，但是它的平均过盈不变，平均结合压力也大致不变，对联结强度影响不大。
在高速主轴阶梯过盈套的设计中，由于主轴的制造精度很高(IT6级以上)，因此设计时，如适当提高过盈套配合面的制造精度，则此项影响可以忽略不计。
δｔ＝0
考虑以上因素后，可求得传递力矩或者承受轴向力所需的最小过盈量δmin：
δmin＝δemin＋δｓ＋δｔ＋δω＋δｐ=163.36μm
在确定过盈套的基本过盈量时，还需要考虑由阶梯过盈套结构引起的应力集中、载荷波动的影响和可靠性、安全因素等［4］。
取阶梯过盈套的基本过盈量：
δｂ＝Kδmin=196.03μm
式中K——安全系数，K取1.2～2.0
在弹性范围内，过盈联结结合面不发生塑性变形时所容许的最大有效过盈量
δemax可按下述步骤计算：
根据第四强度理论，过盈套不产生塑性变形所容许的最大结合压力［3］为：
=69.2MPa
式中σsa——过盈套材料的屈服强度，Pa
同理，主轴结合面不产生塑性变形所容许的最大结合压力为：
=313.125MPa
式中σsi——主轴材料的屈服强度，Pa
比较上述两式数值，可取较小者作为计算最大有效过盈量结合面容许的最大结合压力P max，最大有效过盈量按下式求得［3］：
=329.5μm
过盈套过盈量的实现方法
(1) 利用公差配合来实现。
根据基本过盈量δｂ的计算值和配合面的公称尺寸d，
查有关手册图表［3］，即可得出相应的配合。
选出的配合应满足：最大过
盈量［δmax］＜δemax，最小过盈量［δmin］＞δmin。
313.125μm <［δmax］［δmin］>196.03μm
(2)利用配合面的公称尺寸的差值来实现，查表选用公差大端为H6/v6，直径为160mm。
实际最大过盈量为253μm，最小过盈量为203μm;
小端过盈量大一些，H6/x6，直径为159.8mm。
实际最大过盈量为305μm，最小过盈量为255μm
计算拆卸所需要的油压
有原理分析：当需要拆卸的时候，通入高压油，只要高压油的压力能够克服轴套过盈量所产生的压力，从而取消轴与轴套间的作用力，由于阶梯轴的两端面积不一样大，设为S1.，S2；则可以在主轴两端产生压力差，就能拆卸
有以上分析知实际装配中最大过盈量为305μm，反推过盈量为305μm的压强为：由解得当=305时P=63.8MPa
电主轴的二维零件图
电主轴三维建模装配图：
电主轴
过盈套
轴承
装配1
装配完成
结论
阶梯过盈套是一种用于传递扭矩与轴向定位的新型可拆式过盈联结装置，具有结构简单、动平衡特性好、安全可靠等优点，特别适合于高速、高精度主轴单元主轴上零件的轴向定位和传递转矩。
本文所介绍的设计方法简单易行，已在实际电主轴的设计和开发中得到应用。
实践证明，阶梯过盈套为改善电主轴的动态性能起到了良好的作用。
100MD60Y4磨削用电主轴设计
摘要高速加工能显著提高生产率和降低生产成本，是一种很有前途的先进制造技术。
实现高速加工的前提是高质量的高速机床，高速电主轴是数控技术的关键部件和加工中心。
电主轴系统，静态和动态刚度是影响其性能的主要问题。
本文介绍了电主轴的工作原理及关键技术。
然后，确定了合理的电主轴总体结构，分别对电主轴的电机、编码器、转子、定子和冷却系统等各零部件作了设计，产生了装配图、零件图与设计说明书等设计文档。
最后，对电主轴的旋转轴和轴承进行了详细的分析和校核，计算表明，该电主轴设计符合要求。
关键词：加工中心；电主轴；主轴；轴承AbstractHigh-speed machining can significantly improve productivity and reduce production costs, is a very promising advanced manufacturing technology. The first condition to achieve high-speed processing of high quality high-speed machine tools, and high-speed electric spindle speed CNC machining center technology and key components. Electric spindle system static and dynamic stiffness is one of the main challenges affecting performance. This article describes the working principle of the spindle and key technologies. Then, determine a reasonable overall structure of the spindle, respectively, spindle motor, encoder, rotor, stator and cooling systems and other components were designed, produced assembly drawings, part drawings and design specifications and other design documents. Finally, the rotation of the spindle shaft and bearings for a detailed analysis and verification, calculations show that the design meets the requirements of the spindle.Key Words:Machining center；electrical spindle；spindle；bearingII目录摘要 (I)Abstract (II)目录 (III)第1章绪论 (1)1.1选题的目的和意义 (1)1.2国内外的研究现状和发展趋势 (2)1.2.1国内外电主轴技术的研究现状与发展趋势 (2)1.2.2数控车床电主轴的国内外的发展趋势 (3)1.3本课题主要研究内容 (4)第2章加工中心电主轴的介绍 (5)2.1电主轴的工作原理 .................................................................... 错误！未定义书签。
电主轴的设计
学士学位论文系别：机电工程系学科专业：机械设计制造及其自动化名：运城学院2009年5月电主轴支承型式与润滑方式的设计系别：机电工程系学科专业：机械设计制造及其自动化*名：***指导教师：***运城学院2009年5月电主轴支承型式与润滑方式的设计设计总说明高速电主轴作为高速机床的核心功能部件，其性能好坏直接影响着机床的高速加工性能。
电主轴轴承的选择和配置以及相应的润滑，是保证电主轴性能的关键，具有重要的研究价值和意义。
本文在充分考虑了电主轴转速高、动平衡精度高、内装主轴电机及过盈连接等因素的基础上，介绍了高速电主轴轴承的主要润滑方式：喷油润滑油雾润滑脂润滑油气润滑等，并着重说明了油气润滑系统的原理及设计过程；介绍了电主轴轴承的主要典型类型：磁悬浮轴承动静压轴承陶瓷轴承等，系统分析了角接触陶瓷球轴承的性能优点及其配置形式；最后通过弹性力学和动力学理论推导得出了高速电主轴轴承内圈与转轴配合过盈量的计算公式。
本文对高速电主轴支承型式及润滑方式的研究可作为优化电主轴结构，改善机床高速加工性能的依据，有利于高速电主轴系统的整体设计及制造。
油气润滑，在学术界被称为“气液两相流体冷却润滑技术”，是一种新型的润滑技术，它与传统的单相流体润滑技术相比具有无可比拟的优越性。
它成功地解决了干油润滑和油雾润滑所无法克服的难题。
它适应了机械工业设备的最新发展的需要，尤其适用于高温、重载、高速、极低速以及有冷却水和脏物侵入润滑点的工况条件恶劣的场合。
由于它能解决传统的单相流体润滑技术无法解决的难题，并有非常明显的使用效果，大大延长了摩擦副的使用寿命，改善了现场的环境，因此正在得到越来越广泛的应用。
油气润滑系统主要由主站、两级油气分配器、PLC电气控制装置、中间连接管道和管道附件等组成。
主站是润滑油供给和分配，压缩空气处理、油气混合和油气流输出以及PLC 电气控制的总成。
根据受润滑设备的需油量和事先设定的工作程序接通气动泵。
压缩空气经过压缩空气处理装置进行处理。
电主轴说明书模板
YG62-60L使用说明书目录一、产品概述 (1)▷产品简介 (1)▷产品用途 (1)二、主轴外形图 (2)三、技术参数表 (3)四、电机特性曲线 (4)五、主轴安装说明 (5)▷测温传感器及其阻温特性对照表 (6)▷循环冷却系统说明 (8)▷换刀装置的控制 (8)▷空气密封及主轴吹尘的控制 (8)▷压缩空气气体质量要求 (9)▷跑合程序说明 (9)▷主轴驱动要求 (9)▷主轴安装要求 (10)六、使用注意事项 (11)▷主轴装机过程注意事项 (11)▷启动注意事项 (11)▷维护和保养注意事项 (12)一、产品概述▷产品简介1.本主轴为电机内装式主轴, 内置三相交流异步感应电机, 有变频器进行无级变速控制。
由于本主轴具有结构紧凑、重量轻、惯性小、振动小、噪声低等特点因此能够实现高转速, 高精度及高运转稳定性。
2.本主轴轴承采用油脂润滑陶瓷复合球轴承, 可在轴承的使用寿命周期内实现终生润滑3.本主轴使用强制冷却的方式对电机、前后轴承进行冷却。
冷却液流经主轴机体合理布置的循环水道带走主轴高速旋转产生的热量, 达到热平衡, 使电主轴的温度恒定在一定值内。
外置的冷却装置: 保持冷却液的温度恒定。
4.本主轴内置PTC130测温传感器( 其技术参数详见本说明书其它章节) , 如需进行对电机做温度保护时能够读取。
5.刀具加紧方式: 本主轴内置自动换刀装置, 刀柄形式为直接换刀, 标配为ф6, 可选配ф4, ф3.175.▷产品用途本产品为基础主轴, 主要用于雕铣机或加工中心进行有色金属、黑色金属、玻璃、石墨等材料的加工。
二、主轴外形图三、技术参数表20 电机绕组耐压试验1500V/min四、电机特性曲线▷功率、扭矩-转速曲线▷电压-频率曲线五、主轴安装说明▷测温传感器技术参数1.传感器类型: PTC(正温度系数), 常温阻值R25≤255Ω2.开关特性: 温控点Tk=130℃,Tk-5≤1650Ω,Tk+5≧4200Ω偏差△T=±5℃, Tk重复性△T=±0.5℃4.热动作时间: ≤2S5.最大工作电压30V(DC),绝缘强度2.5KW6.最高允许存放温度180℃, 最低允许存放温度-25℃▷循环冷却系统说明◆水冷要求: 推荐使用蒸馏水, 同时推荐使用费诺克斯( Femox) 保护剂F1(使用配比1:200).冷却液的温度建议为24℃-28℃, 当不能达到时, 应该与环境温度基本一致, 进水管、回水管温差不超过5℃◆一般在冷却系统的回水管中设置流量开关, 以便控制冷却液的流量, 确保主轴冷却液的正常供给。

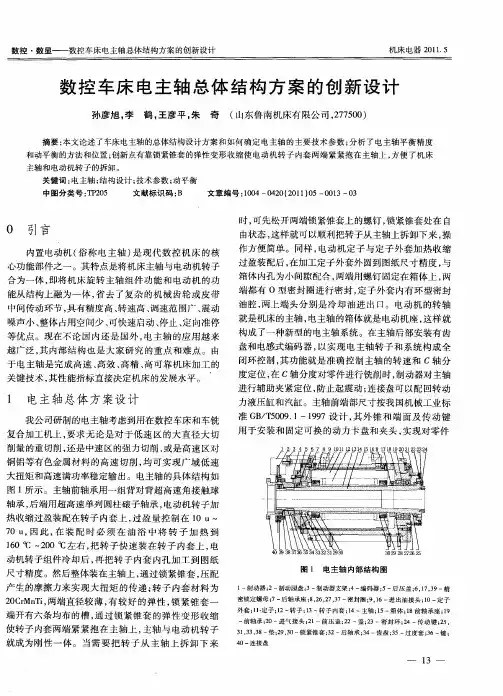

数控车床电主轴总体结构方案的创新设计
