铣削组合机床及其主轴组件设计组合机床，是由大量的通用部件和少量专用部件组成的工序集中的高效率机床。
其特点有：结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。
本次设计的题目是铣削组合机床及主轴组件。
首先针对所要加工的零件入手，对机床进行总体方案设计，进而确定机床的总体布局，随后，对主轴组件进行设计。
在设计主轴组件时，以主轴为线索，在满足刚度、精度等要求下，完成其它（如轴承、轴向调节机构、锁紧机构等）所有零件的设计。
机械制造业在国民经济中占有重要的地位，是国民经济各部门赖以发展的基础，是国民经济的重要支柱，是生产力的重要组成部分。
机械制造业不仅为工业、农业、交通运输业、科研和国防等部门提供各种生产设备、仪器仪表和工具，而且为制造业包括机械制造业本身提供机械制造装备。
机械制造业的生产能力和制造水平标志着一个国家或地区的科学技术水平、经济实力。
机械制造业的生产能力和制造水平，主要取决于机械制造装备的先进程度。
机械制造装备的核心是金属切削机床，精密零件的加工，主要依赖切削加工来达到所需要的精度。
金属切削机床所担负的工作量约占机器制造总工作量的40%～60%，金属切削机床的技术水平直接影响到机械制造业的产品质量和劳动生产率。
换言之，一个国家的机床工业水平在很大程度上代表着这个国家的工业生产能力和科学技术水平。
显然，金属切削机床在国民经济现代化建设中起着不可替代的作用。
纵观几十年来的历史，机械制造业从早期降低成本的竞争，经过20世纪70年代、80年代发展到20世纪90年代乃至21世纪初的新的产品的竞争。
目前，我国已加入世界贸易组织，经济全球化时代已经到来，我国机械制造业面临严峻的挑战，也面临着新的形势：知识——技术——产品的更新周期越来越短，产品的批量越来越小，产品的性能和质量的要求越来越高，环境保护意识和绿色制造的呼声越来越强，因而以敏捷制造为代表的先进制造技术将是制造业快速响应市场需要、不断推出新产品、赢得竞争、求得生存和发展的主要手段。
组合机床主轴箱及夹具设计
组合机床主轴箱及夹具设计摘要:根据设计任务书的要求,本设计说明书针对连杆大小头双端面铣削组合机床的设计及专用夹具设计进行说明。
主要内容包括组合机床工艺方案的制定、组合机床配置型式的选择、组合机床总体设计以及主轴箱设计。
全文主要包括组合铣床的总体设计和主轴箱设计两部分。
机床总体设计主要是在选定工艺方案并确定机床配置形式、结构方案基础上确定“三图一卡”，主轴箱设计根据“三图一卡”，整理编绘出主轴箱原始依据图，重点分析传动系统，经过各种方案的比较，最后确定最优方案。
此外，为了提高劳动生产率，降低劳动强度，保证加工质量，需设计专用夹具。
关键词：主轴箱；组合机床；夹具Combination Machine Tool Spindle boxes andfixture designAbstract:According to designs the project description the request,This design instruction booklet carries on the explanation in view of the connecting rod reducing socket double face milling aggregate machine-tool design and the unit clamp design. Main content including aggregate machine-tool craft plan formulation, aggregate machine-tool configuration choice, aggregate machine-tool system design as well as headstock design.The full text mainly includes combines the milling machine the system design and the headstock designs two parts. The engine bed system design mainly is in the designation craft plan and the determination engine bed disposition form, in the structure plan foundation determined "a three charts card", the headstock design basis "a three charts card", reorganizes the compilation to leave the headstock primitive basis chart, the key analysis transmission system, passes through each kind of plan comparison, finally determines the most superior plan. In addition, in order to enhance the labor productivity, reduces the labor intensity, guaranteed the processing quality, must design the unit clamp.Keyword：headstock ；aggregate machine-tool；jig目录第一章绪论 (1)1.1 组合机床的特点 (1)1.2 组合机床的分类和组成 (1)1.3组合机床的方案选择 (2)第二章组合机床总体描述 (3)2.1 组合铣床工艺方案的制定 (3)2.2 确定切削力、切削功率 (4)2.3 组合机床配置型式的选择 (5)2.4影响总体布置的因素 (5)2.5组合铣床的总体分析——三图一卡 (6)2.5.1被加工零件工序图 (6)2.5.2 加工示意图 (7)2.5.3组合机床联系尺寸图 (10)2.5.4 生产率计算卡 (11)第三章组合机床主轴箱设计 (12)3.1主轴箱设计的原始依据 (12)3.2 运动参数和动力参数的确定 (12)3.2.1 传动系统传动比分配 (12)3.2.2 计算传动装置的运动和设计参数 (12)3.2.3齿轮模数的估算及其叫校核 (13)3.2.4 轴各参数估算及强度校核 (16)3.3主轴箱的坐标计算 (25)第四章组合机床夹具设计 (27)4.1 组合机床夹具概述 (27)4.2 定位支承系统概述 (28)4.2.1定位支承系统 (29)4.2.2夹紧机构 (30)第五章总结 (31)致谢 (32)参考文献 (33)第一章绪论1.1 组合机床的特点组合机床是由大量的通用部件和少量专用部件组成的工序集中的高效率专用机床。
组合铣床的总体设计和主轴箱设计

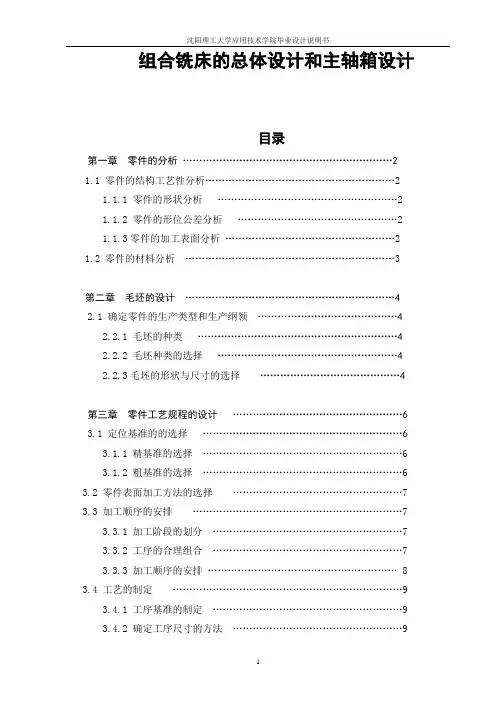

组合铣床的总体设计和主轴箱设计目录第一章零件的分析 (2)1.1 零件的结构工艺性分析 (2)1.1.1 零件的形状分析 (2)1.1.2 零件的形位公差分析 (2)1.1.3零件的加工表面分析 (2)1.2 零件的材料分析 (3)第二章毛坯的设计 (4)2.1 确定零件的生产类型和生产纲领 (4)2.2.1 毛坯的种类 (4)2.2.2 毛坯种类的选择 (4)2.2.3毛坯的形状与尺寸的选择 (4)第三章零件工艺规程的设计 (6)3.1 定位基准的的选择 (6)3.1.1 精基准的选择 (6)3.1.2 粗基准的选择 (6)3.2 零件表面加工方法的选择 (7)3.3 加工顺序的安排 (7)3.3.1 加工阶段的划分 (7)3.3.2 工序的合理组合 (7)3.3.3 加工顺序的安排 (8)3.4 工艺的制定 (9)3.4.1 工序基准的制定 (9)3.4.2 确定工序尺寸的方法 (9)3.4.3 加工余量的确定 (10)3.4.4 机床的选择 (11)3.4.5 工艺装备的选择 (11)3.4.6 切削用量的选择 (1)第四章刀具交换装置的设计 (20)4.1确定换刀机械手形式 (20)4.2换刀机械手的工作原理 (22)4.3机械手的自动换刀过程的动作顺序 (22)4.4机械手回转轴4上的齿轮齿条设计 (23)4.5自动换刀装置的相关技术要求 (24)4.5.1主轴准停装置 (24)4.5.2换刀机械手的安装与调试 (24)4.6自动换刀程序的编制 (26)第5章自动换刀装置的控制原理 (26)5.1自动换刀装置的液压系统原理图 (26)5.2自动换刀装置换刀动作的顺序控制过程 (26)致谢词 (27)参考文献 (28)前言毕业设计是培养我们实际工作能力的最后一个重要实践性学习环节，它不但是对我们三年来的学习与实践是一个很好的总结和考验，也是为以后从事专业技术工作做个强而有力的铺垫。
本次我的设计题目是组合件，在设计之前对此类零件没有太多了解，经过多次调查研究和指导老师的细心指导下,使我能够很好的完成这次设计。
SK60立式数控铣床设计-主轴部件设计

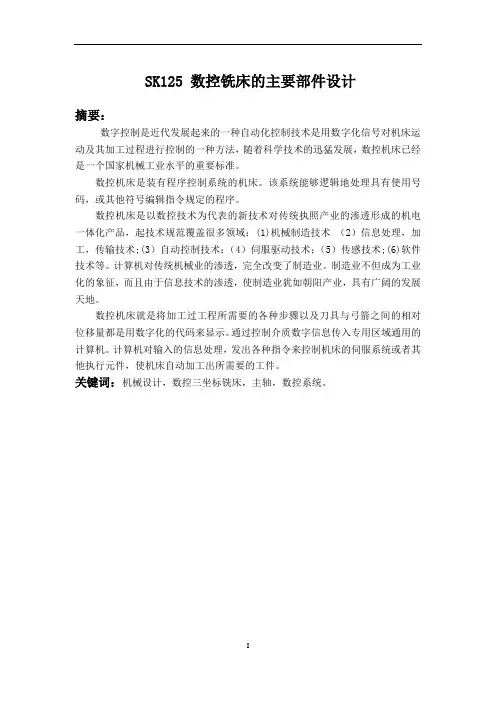

SK125 数控铣床的主要部件设计摘要：数字控制是近代发展起来的一种自动化控制技术是用数字化信号对机床运动及其加工过程进行控制的一种方法，随着科学技术的迅猛发展，数控机床已经是一个国家机械工业水平的重要标准。
数控机床是装有程序控制系统的机床。
该系统能够逻辑地处理具有使用号码，或其他符号编辑指令规定的程序。
数控机床是以数控技术为代表的新技术对传统执照产业的渗透形成的机电一体化产品，起技术规范覆盖很多领域：(1)机械制造技术（2）信息处理，加工，传输技术;(3）自动控制技术：（4）伺服驱动技术；（5）传感技术;(6)软件技术等。
计算机对传统机械业的渗透，完全改变了制造业。
制造业不但成为工业化的象征，而且由于信息技术的渗透，使制造业犹如朝阳产业，具有广阔的发展天地。
数控机床就是将加工过工程所需要的各种步骤以及刀具与弓箭之间的相对位移量都是用数字化的代码来显示。
通过控制介质数字信息传入专用区域通用的计算机。
计算机对输入的信息处理，发出各种指令来控制机床的伺服系统或者其他执行元件，使机床自动加工出所需要的工件。
关键词：机械设计，数控三坐标铣床，主轴，数控系统。
英文摘要AbstractSu mmary：Digital control the modern development of automation control of digital technology is a signal for machine tools are processes to control movement, as a method of science and technology has developed rapidly and Numerical Control machine is a national machinery industry standards of important standard, the machine is a program Numerical Control control system of machine tools, the system to be logical to use a number or other symbols specified procedure.the instruction encoding.Numerical control machine tools in Numerical Control technology of new technology industries through the traditional manufacturing a product of the electromechanical integration technology.covering many areas:（one）machinery manufacturing technology (two)information processing,processing and transmission technology:(three)automatic technology；（four）servo driving technological;(five)sensing technology;(six) software technology,etc.the computer to traditional service trade the manufacturing industry,has changed completely.and has become industrialized,and because of the information technology,manufacturing into a rising industry,have broad development of the world.Numerical Control machine tools are the processes of the various steps and the tool relative to the workpiece between the amount of displacement is the use of digital code to represent information media .by controlling figures into a special area of the computer .computer for the processing of information and instructions to control the machine tools or other enforcement servo system components and tools automatically processed out the work.Key words:Mechanical design,Numerical Control three coordinates of milling目录1绪论 (1)1.1数控铣床的现状和发展 (1)1.2毕业设计的目的和意义 (1)2 设计方案的确定 (2)2.1 整体方案的确定 (2)2.2 主轴传动方案的类型和选择 (2)3 轴类零件的设计和计算 (4)3.1主轴的材料选择 (4)3.2主轴主要结构参数的确定 (4)3.2.1 主轴最小直径的估算 (4)3.2.2主轴内孔直径d及拉杆直径的确定 (4)3.3.3主轴支承跨距L的确定 (5)3.3.4初选轴承 (5)3.3主轴的结构设计 (5)3.3.1 拟定轴上零件的装配方案 (5)3.3.2确定轴各段的直径 (6)3.3.3 确定各轴段的长度 (6)3.3.4主轴刚度的计算 (7)4 轴承的设计与计算 (9)4.1 轴承当量动载荷的计算 (9)4.1.1 切削力的计算 (9)4.1.2 径向力的确定 (9)4.1.3. 计算两轴承的派生轴向力s (10)4.1.4 计算两轴承的轴向载荷 (10)4.1.5 计算两轴承的当量动载荷P (10)4.2 验算轴承的寿命 (11)5 碟形弹簧的设计和计算 (12)5.1 碟形弹簧的设计与计算 (12)5.2 碟形弹簧的校核 (13)6进给机构的设计 (15)6.1滚珠丝杆副设计步骤 (15)6.2滚珠丝杠的计算 (15)6.2.1丝杠导程的计算 (15)6.2.2滚珠丝杠精度 (17)6.2.3滚珠丝杠选择 (17)6.3滚珠丝杠支承选择 (18)6.4滚珠丝杠螺母副间隙消除和预紧 (21)7伺服电机的选择 (23)7.1最大的切削负载转矩计算 (23)7.2负载惯量计算 (23)7.3空载加速转矩计算 (24)8气体缸的选择 (26)致谢 (28)参考文献 (29)1绪论1.1数控铣床的现状和发展计算机技术的飞速发展推动了数控技术的更新换代，而这也日益完善了数控铣床的高精、高速、高效功能。
立式铣床主轴及铣头结构设计(三维建模CAD图纸)
立式铣床主轴及铣头结构设计〔三维建模CAD图纸〕摘要随着制造业的开展,高速度、高效率、高精度和高刚度已经成为当今机床发展的主要方向。
为了满足当前机床市场的需要,铣床已经成为了当今机械行业一个重要的开展趋势,特别是在工业制造,加工过程中有着举足轻重的地位。
在各式各样的机床中,立式铣床有着独特的加工对象。
主要是对大型的平面、沟槽等进行铣削。
在对铣床的研究中到达了一定的水平,从而铣床的主要配件立铣头的研究在一定程度上也到达了空前的规模。
通过以往的加工经验可以对立铣头的研究在一定程度上有所改良,铣床主轴是靠齿轮进行传动的。
铣床铣头的转动方式有多种多样, 每种机床铣头的形式都不尽相同。
立铣头的传动方式也是多种多样,立铣头主轴传动系统采用齿轮传动,传动形式采用集中式传动,主轴变速系统采用多联滑移齿轮变速。
齿轮传动具有传动效率高,结构紧凑,工作可靠、寿命长,传动比准确等优点,齿轮机构是现代机械中应用最广泛的传动机构,用于传递空间任意两轴或多轴之间的运动和动力。
现在的工业开展对铣削有了更加苛刻的要求,高精度、高速度、高效率、复合型、智能型等是今后开展的主要趋势。
关键词:铣床;齿轮传动;传动系统图;立铣头Vertical?Milling?Machine?Legislation?Xitou?Abstract?With? the?development?of? the?manufacturing? sector,?high?speed,? high?efficiency,?high?precision?and?high?rigidity?of?the?current?machine?has?becom e?the?main?directionIn? order? to? meet? the? needs? of? the? market? at? present? machine,? milling? machine? has?become?today's?machinery?industry?an?important?development?trend, ?especially?in?the?industrial? manufacturing,? processing? is? a? pivotal? positionIn? all? kinds? of? machine?tools,?vertical?milling?machine?has?the?unique?objects.?The?main? is?milling? ,?such?as?the?plane?and?groove?act.?Milling?spindles? is?on? the?gear? transmission.?Milling? head?turns?way? each? are? not? identical? ,? The?main? axis?milling? machine? is? relying? on? the?power?transmission?gear.?Spindle?drive?system?using?gear? transmission,? transmission?using? centralized? form?of? transmission,?multi?spindle? transmission? system?of? sliding?gear?transmission.?Gear?transmission?with?high?efficiency,?compac t,?reliable,?long?life?and? accurate? transmission? than? the? advantages? of? modern? machinery? is? gearing? the?application?of?the?most?extensive?transmission?mechanism?for?the? transfer?of?space?or?any?multi?axis?between?the?two?axes?of?movement?and?MomentumKey?W ords? :?Milling?machine? gear? transmission?vertical?milling?head?Transmission?systems1? 绪论?1.1课题研究的目的及意义在我国的各个工农业生产部门,科研单位和国防部门中,使用着大量各式各样的机器,仪器和工具。
机械方面的毕业设计
机械方面的毕业设计【篇一：机械专业毕业设计大全】机械专业毕业设计大全1. 组合镗床设计2. 三面铣组合机床液压系统和控制系统设计3. 铣削组合机床及主轴组件设计4. 螺旋蜗杆式空气压缩机5. 铣边机组合机床设计6. 铣削组合机床及其主轴组件设计7. 机械手腕部设计8. ck6132数控车床总体及进给驱动部件设计9.普通钻床改为自动化钻床设计10. ca6140普通车床床头1轴轴承座夹具设计11. sx-zy-250型塑料注射成型机液压系统设计12. 龙门式起重机总体设计及金属结构设计13. 桥式起重机小车运行机构设计 14. 堆取料机皮带机设计 15. 电机车的气制动设计16. qy40型汽车起重机液压系统的设计 17. zq--100型转杆动力钳背钳设计 18. 花生去壳机设计19. 带位移电反馈的二级电液比例节流阀设计20. 皮带运输机plc电气控制系统设计21. 齿轮滚刀的齿形误差检测设计 22. 齿轮类零件参数化数控编程原型系统开发23. 青饲料切割机的设计 24. 立轴式破碎机的设计 25. 搅拌摩擦焊焊接工装设计 26. 1.0t普通座式焊接变位机工装设计 27. 巷道式自动化立体车库升降部分设计 28. 巷道堆垛类自动化立体车库设计 29. 茶树修剪机的设计 30. 板材送进夹钳装置设计 31. 外圆磨床设计自由度焊接机器人总体及大臂与腰部设计37. 薄板定尺机构的设计 38. 桥式起重机副起升机构设计 39. 液压潜孔钻机动力头回转机构设计 40. jz—i型校直机设计 41. 龙门起重机设计42. 运送铝活塞铸造毛坯机械手设计43. dx型钢丝绳芯式带式输送机设计 44. 小汽车维修用液压升举装置 45. 双螺杆压缩机的设计 46. 稀油润滑液压系统设计 47. 2110型柴油机气缸盖加工工艺规程设计及夹具设计48. d180柴油机12孔攻丝机床及夹具设计49. 乳化液泵的设计 50. 中单链型刮板输送机设计 51. 75米钻机的总体设计 52. 200米液压钻机变速箱的设计 53. awc机架现场扩孔机设计54. ca6110型铝活塞的机械加工工艺设计及夹具设计55. dz60振动打桩锤的设计 56. 露天选采机液压系统设计 57. r175型柴油机机体加工自动线上用多功能液压机械手58. t611镗床主轴箱传动设计及尾柱设计 59. wy型滚动轴承压装机设计60. eqy-112-90 汽车变速箱后面孔系钻削组合机床设计61. 双活塞液压浆体泵液力缸设计 62. tmj200型水果糖糖料拉白机设计 63. 回旋冲击钻具轴承结构及润滑方式设计64. 螺杆压缩机系统装置设计65. 小型钢坯步进式加热炉液压传动系统设计66. 大直径桩基础工程成孔钻具i型钻具总体设计67. 大流量安全阀的设计68. 四杆中频数控淬火机床总体及上料机构设计69. 回旋冲击钻具星形运动结构设计 70. 平面关节型机械手设计 71. 大排量斜盘式轴向柱塞泵设计 72. xqb小型泥浆泵的结构设计 73. z32k型摇臂钻床变速箱的改进设计 74. ytp26气腿式凿岩机机体工艺、夹具设计75. 汽车变速器上盖钻孔组合机床设计 76. 数控铣床的主轴箱结构设计 77. 宠物垫生产线的部件机械设计 78. 大功率减速器液压加载试验台机械系统设计79. 打印机压轮设计80. 带式输送机摩擦轮调偏装置设计 81. 电站水轮机进水阀门液压系统控制设计82. 多功能甘蔗中耕田管机改进设计 83. ex1000高效二次风选粉机（传动及壳体部件）设计84. 内充种气吸玉米免耕播种机的设计—镇压部分的设计85. 立木地板加工机床成型机分度机构设计86. 小型三辊卷板机设计 87. 叶型加工工装设计 88. z3050摇臂钻床预选阀体机械加工工艺规程及镗孔工装夹具设计89. 液压泵上体阶梯孔的机床专用夹具计算机辅助设计研究（含pro/e）90. 凸轮机构的模糊优化设计 91. 滚动轴承设计与自动计算程序设计92. 机械式四档变速器设计 93. 曲轴润滑油孔加工机床的设计 94. 钩尾框夹具设计 95. 绞肉机的设计96. 移动式x光机总体及移转组件设计 97. xtk7140数控立式铣镗床及控制系统设计98. xka5032a/c数控立式升降台铣床自动换刀设计99. xk100立式数控铣床主轴部件设计 100. zxk-7532数控立式钻铣床主运动、进给系统及控制系统设计101. xk5040数控立式铣床及控制系统设计102.x6232c齿轮加工工艺及其齿轮夹具和刀具设计103. ck6132数控车床总体及进给驱动部件设计104. 三面铣组合机床液压系统和控制系统设计105. 铣边机组合机床设计106. 铣削组合机床及其主轴组件设计 107. 组合镗床设计108. 旁承上平面与下心盘上平面垂直距离检测装置的设计109. 托森差速器的设计 110. 制冷系统综合试验台设计 111. 挠性转子固有不平衡、永久性弯曲研究和故障诊断知识库设计112. 刨煤机截割部设计及滑靴设计 113. 刨煤机输送系统与滑架设计 114. 普通式双柱汽车举升机设计 115. 2bjm-2型免耕精播机设计116. 气动通用上下料机械手的设计 117.无模压力成形机设计 118. 三爪卡盘增力机构夹具设计 119. 压缩机箱体加工工艺及夹具设计 120. 机械手结构的总体方案设计 121. 壳体零件机械加工工艺及工艺装备设计122.台式数控龙门雕刻机工作台及y轴传动部件设计123. 单拐曲轴零件机械加工工艺及工艺装备设计124. 驱动式滚筒运输机设计2-m8 孔夹具设计127. 定尺机装置设计 128. 铁水浇包倾转机构的设计129. 挖掘机工作装置液压系统设计 130. 半轴机械加工工艺及工装设计 131. 小区自动化立体车库设计 132. ml280螺旋钻采煤机推进机构的设计133.组合机床动力滑台液压系统的设计134. gkz高空作业车液压和电气控制系统设计135. 高空作业车工作臂结构设计及有限元分析136.高空作业车转台的结构设计及分析137. 液压钻机本体组合机床设计 138. 液压控制阀的理论研究与设计 139.中型四柱式液压机及液压系统设计140. 轴向柱塞泵设计 141. ca6150车床主轴箱设计 142.205t桥式起重机控制线路设计143. 无轴承电机的结构设计144. c6136型车床经济型数控改造(横向)设计145. 西门子802s数控车床的进给控制设计146.cnc3136a数控车床电气系统设计147. 轮式装载机行走系统及装置设计 148.基于工控机和plc设计喷油泵实验台监控系统149. 凸轮机构cad系统开发 150. 闭风器的设计（机械毕业论文） pro/e图纸151. 啤酒桶清洗机设计 152. gbw92外圆滚压装置设计 153.立式加工中心主轴组件的结构设计154. 铰链座制造工艺及夹具设计 155.液压静力压桩机夹桩压桩机构设计156.yzy全液压静压桩机的电气控制系统总体设计157. 梳棉机箱体加工工艺及组合机床设计158. 基于电片机的家庭防盗报警器 159.络筒机槽筒专用加工机床及夹具设计160. 基于单片机一氧化碳报警器设计 161.保持架机械加工工艺及夹具设计162. 矿用提升机的设计163. 隧道掘进机概况及管片受力的有限元分析164. 板材弯曲成形有限元数值模拟分析（有限元毕业论文）165. 基于单片机的交通灯自动控制器设计166. 可伸缩带式输送机结构设计（机械设计毕业论文）167. 基于单片机实现红外测温仪设计 168. mg132/320-w型采煤机左牵引部机壳的加工工艺规程及数控编程169. mg250/591-wd型采煤机右摇臂壳体的加工工艺规程及数控编程+170. 送料机械手设计及solidworks运动仿真171. 经济型数控系统研究与设计 172. 电机轴的失效分析和优化设计 173. 四点接触球轴承的设计174. 现场典型工业设备的plc控制系统设计175.数控机床复杂零件的加工过程设计176. plc自动换刀电气控制的设计177. 原棉水分测定仪的工作原理及硬件电路设计178. 消防智能电动车设计与制作 179. 空调压缩机用无刷直流电动机进行设计及相应控制系统的设计180.汽车雨刷器的设计及硬件控制181. 水果套袋机设计 182. 水位检测仪系统设计183.远程多路智能家用电器控制器设计184. 智能导热系数测试仪测控系统的设计185. 智能温度控制系统设计 186. 智能型配电控制柜设计 187. 基于射频技术的ic卡的研究 188. 基于mastercam造出洗洁精瓶的零件模型设计189. tda2003音频功率放大器的设计 190. 基于dds芯片ad9850的正弦发生器设计191. 火车摇枕磨耗板自动焊接机的电器控制系统设计192. ca6150数控车床主轴箱及传动系统系统的设计193.yzy400静力压桩机设计开发－大身结构有限元应力、强度分析194. 行星减速器设计三维造型虚拟设计分析195.带轮的参数化设计196.龙门刨床的可控硅调速系统控制电路的设计197. 铝合金仪表上盖与底座零件的数控加工工艺设计198. 易拉式罐盖垫的自动上料机构的设计199.旋转罐装机的设计【篇二：机械专业毕业设计总结】毕业设计总结随着毕业日子的到来，毕业设计也接近了尾声。
立式数控铣床主轴部件的设计课件
