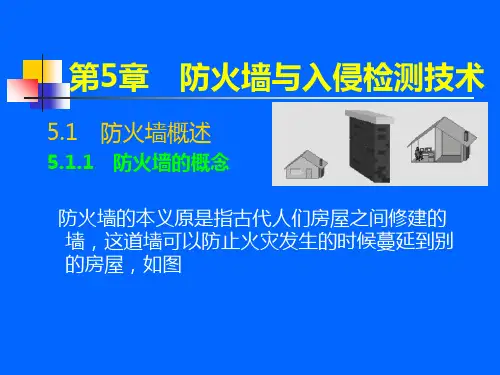

第5章防火墙与入侵检测技术精品PPT课件
包过滤技术的原理在于监视并过滤网络上流入流出的IP包，拒绝发送 可疑的包。基于协议特定的标准，路由器在其端口能够区分包和限制 包的能力叫包过滤（Packet Filtering）。由于Internet与Intranet的 连接多数都要使用路由器，所以路由器成为内外通信的必经端口，过 滤 路 由 器 也 可 以 称 作 包 过 滤 路 由 器 或 筛 选 路 由 器 （ Packet Filter Router）。
统。 在互联网上，防火墙是一种非常有效的网络安全系统，
通过它可以隔离风险区域（Internet或有一定风险的 网络）与安全区域（局域网）的连接，同时不会妨碍 安全区域对风险区域的访问，网络防火墙结构如图所 示
2．使用防火墙的目的： （1）限制访问者进入被严格控制的点。 （2）防止侵入者接近内部设施。 （3）限制访问者离开被严格控制的点，有效的保护内部资源。 （4）检查、过滤和屏蔽有害的服务。 3．防火墙的特征 典型的防火墙具有以下三个方面的基本特性： （1）所有进出网络的数据流都必须经过防火墙 （2）只有符合安全策略的数据流才能通过防火墙 （3）防火墙自身应具有非常强的抗攻击的能力
屏蔽子网防火墙体系结构：堡垒机放在一个子网内， 形成非军事区，两个分组过滤路由器放在这一子网的两 端，使这一子网与Internet及内部网络分离。在屏蔽子 网防火墙体系结构中，堡垒主机和分组过滤路由器共同 构成了整个防火墙的安全基础。
5.2.2 防火墙的主要技术
1．包过滤技术
（1）包过滤技术的原理
数据包过滤防火墙逻辑简单，价格便宜，易于安装和使用， 网络性能和透明性好，它通常安装在路由器上。路由器是内 部网络与Internet连接必不可少的设备，因此在原有网络上 增加这样的防火墙几乎不需要任何额外的费用。
统。 在互联网上，防火墙是一种非常有效的网络安全系统，
通过它可以隔离风险区域（Internet或有一定风险的 网络）与安全区域（局域网）的连接，同时不会妨碍 安全区域对风险区域的访问，网络防火墙结构如图所 示
2．使用防火墙的目的： （1）限制访问者进入被严格控制的点。 （2）防止侵入者接近内部设施。 （3）限制访问者离开被严格控制的点，有效的保护内部资源。 （4）检查、过滤和屏蔽有害的服务。 3．防火墙的特征 典型的防火墙具有以下三个方面的基本特性： （1）所有进出网络的数据流都必须经过防火墙 （2）只有符合安全策略的数据流才能通过防火墙 （3）防火墙自身应具有非常强的抗攻击的能力
屏蔽子网防火墙体系结构：堡垒机放在一个子网内， 形成非军事区，两个分组过滤路由器放在这一子网的两 端，使这一子网与Internet及内部网络分离。在屏蔽子 网防火墙体系结构中，堡垒主机和分组过滤路由器共同 构成了整个防火墙的安全基础。
5.2.2 防火墙的主要技术
1．包过滤技术
（1）包过滤技术的原理
数据包过滤防火墙逻辑简单，价格便宜，易于安装和使用， 网络性能和透明性好，它通常安装在路由器上。路由器是内 部网络与Internet连接必不可少的设备，因此在原有网络上 增加这样的防火墙几乎不需要任何额外的费用。
防火墙_入侵检测系统组成和实例ppt课件
信息搜集
信息收集
入侵检测的第一步是信息收集，收集内容包括系统、网络、 数据及用户活动的状态和行为
需要在计算机网络系统中的若干不同关键点（不同网段和不 同主机）收集信息 尽可能扩大检测范围 从一个源来的信息有可能看不出疑点
信息收集
入侵检测很大程度上依赖于收集信息的可靠性和正确性 要保证用来检测网络系统的软件的完整性 特别是入侵检测系统软件本身应具有相当强的坚固性，防
止被篡改而收集到错误的信息
信息收集的来源
系统或网络的日志文件 网络流量 系统目录和文件的异常变化 程序执行中的异常行为
信息分析
信息分析
▪ 模式匹配 ▪ 统计分析 ▪ 完整性分析，往往用于事后分析
模式匹配
模式匹配就是将收集到的信息与已知的网络入侵和系统误用模 式数据库进行比较，从而发现违背安全策略的行为
针对已经发现的攻击类型，都可以编写出适当的规则来
规则头包括：规则行为、协议、源/目的IP地址、子网掩 码以及源/目的端口。
规则选项包含:报警信息和异常包的信息(特征码)，使用这 些特征码来决定是否采取规则规定的行动。
现有大量的规则可供利用
Snort规则示例
规则示例
关于snort
ids2021精选ppt控制中心hub检测引擎monitoredservers控制中心2021精选pptids入侵检测系统包括三个功能部件1信息收集2信息分析3结果处理响应2021精选ppt入侵检测的第一步是信息收集收集内容包括系统网络数据及用户活动的状态和行为需要在计算机网络系统中的若干不同关键点不同网段和不同主机收集信息从一个源来的信息有可能看不出疑点2021精选ppt特别是入侵检测系统软件本身应具有相当强的坚固性防止被篡改而收集到错误的信息2021精选ppt10程序执行中的异常行为2021精选ppt112021精选ppt12完整性分析往往用于事后分析2021精选ppt13模式匹配就是将收集到的信息与已知的网络入侵和系统误用模式数据库进行比较从而发现违背安全策略的行为一般来讲一种攻击模式可以用一个过程如执行一条指令或一个输出如获得权限来表示
安全技术防火墙与入侵检测
• 保护物联网和工业互联网设备免受攻击
• 提高物联网和工业互联网的安全防护能力
⌛️
网络安全防护的未来挑战与机遇
挑战
机遇
• 网络安全威胁不断变化和升级
• 网络安全技术的发展为防护提供了新的手段和方法
• 网络安全防护技术和策略需要不断更新和完善
• 企业和社会对网络安全的关注度和投入不断提高
网络安全防护的未来实践与探索
• 对网络安全设备进行实时监控，获取网络活动日志
• 确保设备正常运行，发挥防护作用
• 分析日志，及时发现和处理异常行为
企业网络安全防护策略的评估与优化
评估网络安全防护效果
• 通过定期评估，了解网络安全防护策略的实际效果
• 分析评估结果，找出问题和不足
优化网络安全防护策略
• 根据评估结果，调整和优化网络安全防护策略
• 控制对云服务的访问权限
02
入侵检测系统的发展与分类
入侵检测系统的发展历程
高级阶段（2010s-至今）
• 基于威胁情报的入侵检测系统（IDS）
• 能够实时获取威胁情报，提高检测准确性和效率
初级阶段（1980s-1990s）
• 基于规则的入侵检测系统（IDS）
• 主要用于监控网络流量和检测已知攻击
IDS）
• 优点：检测准确率高，易于配置
• 优点：能够检测未知攻击和复杂
• 优点：实时获取威胁情报，提高
和管理
攻击
检测准确性和效率
• 缺点：难以检测未知攻击和复杂
• 缺点：误报率高，检测速度慢
• 缺点：依赖可靠的威胁情报源
攻击
入侵检测系统的发展趋势
融合多种检测技术
• 结合规则、异常和威胁情报等多种检测技术，提高检测效果
• 提高物联网和工业互联网的安全防护能力
⌛️
网络安全防护的未来挑战与机遇
挑战
机遇
• 网络安全威胁不断变化和升级
• 网络安全技术的发展为防护提供了新的手段和方法
• 网络安全防护技术和策略需要不断更新和完善
• 企业和社会对网络安全的关注度和投入不断提高
网络安全防护的未来实践与探索
• 对网络安全设备进行实时监控，获取网络活动日志
• 确保设备正常运行，发挥防护作用
• 分析日志，及时发现和处理异常行为
企业网络安全防护策略的评估与优化
评估网络安全防护效果
• 通过定期评估，了解网络安全防护策略的实际效果
• 分析评估结果，找出问题和不足
优化网络安全防护策略
• 根据评估结果，调整和优化网络安全防护策略
• 控制对云服务的访问权限
02
入侵检测系统的发展与分类
入侵检测系统的发展历程
高级阶段（2010s-至今）
• 基于威胁情报的入侵检测系统（IDS）
• 能够实时获取威胁情报，提高检测准确性和效率
初级阶段（1980s-1990s）
• 基于规则的入侵检测系统（IDS）
• 主要用于监控网络流量和检测已知攻击
IDS）
• 优点：检测准确率高，易于配置
• 优点：能够检测未知攻击和复杂
• 优点：实时获取威胁情报，提高
和管理
攻击
检测准确性和效率
• 缺点：难以检测未知攻击和复杂
• 缺点：误报率高，检测速度慢
• 缺点：依赖可靠的威胁情报源
攻击
入侵检测系统的发展趋势
融合多种检测技术
• 结合规则、异常和威胁情报等多种检测技术，提高检测效果
《入侵检测》课件
实时性
系统对入侵事件的响应速度， 快速响应能够减少损失。
可扩展性
系统能够随着网络规模和安全 需求的变化进行扩展的能力。
04 入侵检测面临的挑战与解 决方案
高性能计算环境的挑战与解决方案
挑战
随着高性能计算环境的普及，入侵检测系统需要处理的数据量急剧增加，对数据处理速 度的要求也越来越高。
解决方案
采用分布式计算技术，将数据分散到多个节点进行处理，提高数据处理速度。同时，利 用GPU加速技术，提高算法的并行处理能力，进一步提高数据处理速度。
网络型
部署在网络中的关键节点，实时监测网络流量和数据 包内容。
主机型
安装在目标主机上，监测主机的系统日志、进程等信 息。
混合型
结合网络型和主机型的特点，同时监测网络和主机环 境。
入侵检测系统的性能指标
检测率
能够检测到的入侵事件的比例 ，是衡量入侵检测系统性能的
重要指标。
误报率
将正常行为误判为入侵事件的 比例，低误报率可以提高系统 的可信度。
要点二
面临的挑战
利用量子计算的并行性和量子纠缠等特性，可以加速加密 和解密等计算密集型任务，提高入侵检测的性能和安全性 。
目前量子计算仍处于发展初期，技术尚未成熟，且量子计 算在入侵检测中的应用仍面临许多挑战和限制。
THANKS FOR WATCHING
感谢您的观看
02 入侵检测技术
基于异常的入侵检测技术
总结词
基于异常的入侵检测技术通过监测系统中的异常行为或流量模式来识别入侵行 为。
详细描述
该技术通过建立正常行为模式，并将实际行为与该模式进行比较，以检测异常 行为。如果发现异常行为，则触发警报。
基于误用的入侵检测技术
《防火墙与入侵检测》课件
提高企业网络性能
防火墙和入侵检测系统的合理配置，可以优化网络流量，提高企业 网络的运行效率。
个人网络安全防护中的应用
保护个人隐私
通过使用防火墙和入侵 检测技术，个人可以防 止个人信息被窃取或滥 用。
防止网络诈骗
及时发现并拦截恶意网 站的访问，降低个人遭 受网络诈骗的风险。
提高上网体验
合理配置个人电脑的防 火墙和入侵检测系统， 可以有效减少网络卡顿 和掉线问题。
3
基于体系结构分类
可分为集中式入侵检测和分布式入侵检测。
入侵检测的工作原理
数据收集
收集网络流量、系统日志、用户行为 等信息。
数据分析
对收集的数据进行模式匹配、统计分 析等处理，以发现异常或攻击行为。
报警与响应
一旦发现异常或攻击行为，IDS会发 出警报，并采取相应的措施进行响应
，如断开连接、记录日志等。
THANKS
感谢观看
两者相互补充，共同应对各种网络威胁。
增强监测能力
02
通过结合使用防火墙和入侵检测，可以更准确地识别和响应潜
在威胁，提高网络安全监测的准确性和可靠性。
提高防御效率
03
结合使用防火墙和入侵检测可以减少安全漏洞，提高网络安全
防御的整体效率。
04
防火墙与入侵检测的发展趋势
防火墙的发展趋势
云端化
随着云计算的普及，越来越多的企业将防火墙部署在云端，以提 高安全性和灵活性。
零信任安全架构
将零信任模型应用于防火墙与入侵检测的融合中，实现更加严格和灵 活的安全控制。
05
防火墙与入侵检测的实际应用
企业网络安全防护中的应用
保护企业网络免受外部攻击
防火墙能够阻止未经授权的访问和数据传输，有效防止黑客攻击 和恶意软件的入侵。
防火墙和入侵检测系统的合理配置，可以优化网络流量，提高企业 网络的运行效率。
个人网络安全防护中的应用
保护个人隐私
通过使用防火墙和入侵 检测技术，个人可以防 止个人信息被窃取或滥 用。
防止网络诈骗
及时发现并拦截恶意网 站的访问，降低个人遭 受网络诈骗的风险。
提高上网体验
合理配置个人电脑的防 火墙和入侵检测系统， 可以有效减少网络卡顿 和掉线问题。
3
基于体系结构分类
可分为集中式入侵检测和分布式入侵检测。
入侵检测的工作原理
数据收集
收集网络流量、系统日志、用户行为 等信息。
数据分析
对收集的数据进行模式匹配、统计分 析等处理，以发现异常或攻击行为。
报警与响应
一旦发现异常或攻击行为，IDS会发 出警报，并采取相应的措施进行响应
，如断开连接、记录日志等。
THANKS
感谢观看
两者相互补充，共同应对各种网络威胁。
增强监测能力
02
通过结合使用防火墙和入侵检测，可以更准确地识别和响应潜
在威胁，提高网络安全监测的准确性和可靠性。
提高防御效率
03
结合使用防火墙和入侵检测可以减少安全漏洞，提高网络安全
防御的整体效率。
04
防火墙与入侵检测的发展趋势
防火墙的发展趋势
云端化
随着云计算的普及，越来越多的企业将防火墙部署在云端，以提 高安全性和灵活性。
零信任安全架构
将零信任模型应用于防火墙与入侵检测的融合中，实现更加严格和灵 活的安全控制。
05
防火墙与入侵检测的实际应用
企业网络安全防护中的应用
保护企业网络免受外部攻击
防火墙能够阻止未经授权的访问和数据传输，有效防止黑客攻击 和恶意软件的入侵。
安全防护与入侵检测课件
• 1．Sniffer Pro的登录
图5.1 选择网络适配器
安全防护与入侵检测
图5.2 Sniffer Pro的工作界面
安全防护与入侵检测
2．Sniffer Pro的界面
• （1）仪表盘 • （2）主机列表 • （3）矩阵 • （4）应用程序响应时间 • （5）历史抽样
安全防护与入侵检测
图5.3 Sniffer Pro的仪表盘
安全防护与入侵检测
•
下面通过利用Sniffer Pro检测Code Red Ⅱ这
一实例来了解捕获的完整功能。
•
Code Red II病毒可以利用IIS的缓冲区溢出漏
洞，通过TCP的80端口传播，并且该病毒变种在感
染系统后会释放出黑客程序。
安全防护与入侵检测
•
它攻击的目标系统为安装Indexing services 和
安全防护与入侵检测
• （6）协议分布 • （7）全局统计 • （8）警告日志 • （9）捕获面板 • （10）地址本
安全防护与入侵检测
图5.10 Sniffer Pro协议分布
安全防护与入侵检测
图5.11 Sniffer Pro全局统计
安全防护与入侵检测
图5.12 Sniffer Pro警告日志
图标
高级系统层次名称
OSI模型的层次
服务层（Service）
应用层与表示层
应用程序层（Application）
应用层与表示层
会话层（Session）
会话层
数据链路层（Connection）
数据链路层
工作站层（Station）
网络层
DLC
数据链路层与物理层 安全防护与入侵检测
•
图5.1 选择网络适配器
安全防护与入侵检测
图5.2 Sniffer Pro的工作界面
安全防护与入侵检测
2．Sniffer Pro的界面
• （1）仪表盘 • （2）主机列表 • （3）矩阵 • （4）应用程序响应时间 • （5）历史抽样
安全防护与入侵检测
图5.3 Sniffer Pro的仪表盘
安全防护与入侵检测
•
下面通过利用Sniffer Pro检测Code Red Ⅱ这
一实例来了解捕获的完整功能。
•
Code Red II病毒可以利用IIS的缓冲区溢出漏
洞，通过TCP的80端口传播，并且该病毒变种在感
染系统后会释放出黑客程序。
安全防护与入侵检测
•
它攻击的目标系统为安装Indexing services 和
安全防护与入侵检测
• （6）协议分布 • （7）全局统计 • （8）警告日志 • （9）捕获面板 • （10）地址本
安全防护与入侵检测
图5.10 Sniffer Pro协议分布
安全防护与入侵检测
图5.11 Sniffer Pro全局统计
安全防护与入侵检测
图5.12 Sniffer Pro警告日志
图标
高级系统层次名称
OSI模型的层次
服务层（Service）
应用层与表示层
应用程序层（Application）
应用层与表示层
会话层（Session）
会话层
数据链路层（Connection）
数据链路层
工作站层（Station）
网络层
DLC
数据链路层与物理层 安全防护与入侵检测
•
安全防护与入侵检测课件
安全防护与入侵检测
➢步骤2：输入名称，如codered，如图5.23所示。 ➢步骤3：单击“OK”按钮，接着单击“完成” • （Done）按钮，退回到高级选项（Advanced） • 视图。
安全防护与入侵检测
图5.23 Sniffer Pro过滤器配置
安全防护与入侵检测
➢步骤4：选中TCP下面的HTTP复选框，如图5.24所示。
• 1．Sniffer Pro的登录
图5.1 选择网络适配器
安全防护与入侵检测
图5.2 Sniffer Pro的工作界面
安全防护与入侵检测
2．Sniffer Pro的界面
• （1）仪表盘 • （2）主机列表 • （3）矩阵 • （4）应用程序响应时间 • （5）历史抽样
安全防护与入侵检测
图5.3 Sniffer Pro的仪表盘
安全防护与入侵检测
•
如果发现这些内容，那么该系统已经遭受“红色代码Ⅱ”的
攻击。
•
可以通过Sniffer Pro检测网络中的数据包是否含有Code
Red Ⅱ的特征码，断定网络上是否有中毒的主机。
安全防护与入侵检测
➢步骤1：单击定义过滤器按钮，单击“高级”选项卡，单 击“配置文件”（Profile）按钮，在弹出的捕获配置文件 对话框中单击“新建”按钮。
安全防护与入侵检测
• ② 基于网络的入侵检测产品（NIDS）放置在比较重要的网段 内，不停地监视网段中的各种数据包。对每一个数据包或可疑的 数据包进行特征分析。
安全防护与入侵检测
5.2.4 入侵检测系统的部署
图5.29 入侵检测系统一般部署图
安全防护与入侵检测
5.2.5 入侵检测系统的选型
•
在此基础上，可以参照表5.5选择适合于自身网络的入侵检
➢步骤2：输入名称，如codered，如图5.23所示。 ➢步骤3：单击“OK”按钮，接着单击“完成” • （Done）按钮，退回到高级选项（Advanced） • 视图。
安全防护与入侵检测
图5.23 Sniffer Pro过滤器配置
安全防护与入侵检测
➢步骤4：选中TCP下面的HTTP复选框，如图5.24所示。
• 1．Sniffer Pro的登录
图5.1 选择网络适配器
安全防护与入侵检测
图5.2 Sniffer Pro的工作界面
安全防护与入侵检测
2．Sniffer Pro的界面
• （1）仪表盘 • （2）主机列表 • （3）矩阵 • （4）应用程序响应时间 • （5）历史抽样
安全防护与入侵检测
图5.3 Sniffer Pro的仪表盘
安全防护与入侵检测
•
如果发现这些内容，那么该系统已经遭受“红色代码Ⅱ”的
攻击。
•
可以通过Sniffer Pro检测网络中的数据包是否含有Code
Red Ⅱ的特征码，断定网络上是否有中毒的主机。
安全防护与入侵检测
➢步骤1：单击定义过滤器按钮，单击“高级”选项卡，单 击“配置文件”（Profile）按钮，在弹出的捕获配置文件 对话框中单击“新建”按钮。
安全防护与入侵检测
• ② 基于网络的入侵检测产品（NIDS）放置在比较重要的网段 内，不停地监视网段中的各种数据包。对每一个数据包或可疑的 数据包进行特征分析。
安全防护与入侵检测
5.2.4 入侵检测系统的部署
图5.29 入侵检测系统一般部署图
安全防护与入侵检测
5.2.5 入侵检测系统的选型
•
在此基础上，可以参照表5.5选择适合于自身网络的入侵检
安全防护和入侵检测- PowerPoint Presentation-PPT课件
5.1.2 Sniffer Pro的登录与界面
1．Sniffer Pro的登录（单块网卡时）
5.1.2 Sniffer Pro的登录与界面
1．Sniffer Pro的登录（多块网卡时）
5.1.2 Sniffer Pro的登录与界面
2．Sniffer Pro的界面
菜单栏 捕获栏 工具栏 状态栏
5.1.2 Sniffer Pro的登录与界面
5.2.3 入侵测系统的分类
1．按照检测类型划分
（1）异常检测模型（Anomaly detection）
（2）特征检测模型（Signature-based detection）
5.2.3 入侵检测系统的分类
2．按照检测对象划分
（1）基于主机的入侵检测产品（HIDS） 安装在被检测的主机上，对该主机的 网络进行实时连接以及系统审计日志进行 智能分析和判断。 （2）基于网络的入侵检测产品（NIDS） 放置在比较重要的网段内，不停地监 视网段中的各种数据包。
OSI模型的层次 应用层与表示层 应用层与表示层 会话层 数据链路层 网络层 数据链路层与物理层
入侵检测系统
5.2 入侵检测系统
5.2.1 入侵检测的概念与原理
入侵检测是指“通过对行为、安全日志或审计数据或其他 网络上可以获得的信息进行操作，检测到对系统的闯入或 闯入的企图。 入侵检测技术是用来发现内部攻击、外部攻击和误操作的 一种方法。是一种动态的网络安全技术，传统的操作系统 加固技术等都是静态安全防御技术。 入侵检测被认为是防火墙之后的第二道安全闸门，在不影 响网络性能的情况下能对网络进行检测，从而提供对内部 攻击、外部攻击和误操作的实时保护。
定义过滤器
捕获ARP帧的结果
5.1.4 Sniffer Pro的高级应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用包过滤防火墙不要求运行的应用程序做 任何改动或安装任何特定的软件，也不需要 对用户进行特殊培训。
包过滤防火墙缺点
包过滤防火墙允许被保护网络的多台主机与外部网络比如 Internet网络的多台主机进行直接通信，其危险性分布在被保 护网络的全部主机以及允许访问的各种服务类型上。随着服务 的增多，网络的危险性将急剧增加。
第一条规则：主机10.1.1.1任何端口访问任何主机的任何 端口，基于TCP协议的数据包都允许通过。
第二条规则：任何主机的20端口访问主机10.1.1.1的任何 端口，基于TCP协议的数据包允许通过。
第三条规则：任何主机的20端口访问主机10.1.1.1小于 1024的端口，如果基于TCP协议的数据包都禁止通过。
拆开数据包 防火墙
数据包服务器ຫໍສະໝຸດ 常见防火墙系统模型包过滤防火墙模型 单宿主堡垒主机（屏蔽主机防火墙）模型 双宿主堡垒主机模型（屏蔽防火墙系统模型） 屏蔽子网模型
包过滤防火墙模型
包过滤防火墙模型是网络的第一道防线，功能是实施包 过滤。
创建相应的过滤策略时对工作人员的TCP/IP的知识有 相当的要求，如果筛选路由器被黑客攻破那么内部网络 将变的十分的危险。该防火墙不能够隐藏你的内部网络 的信息、不具备监视和日志记录功能。
Internet已经成为信息化社会发展的重要保证。已深入到国家 的政治、军事、经济、文教等诸多领域。许多重要的政府宏观 调控决策、商业经济信息、银行资金转帐、股票证券、能源资 源数据、科研数据等重要信息都通过网络存贮、传输和处理。
因此，难免会遭遇各种主动或被动的攻击。例如信息泄漏、信 息窃取、数据篡改、数据删除和计算机病毒等。因此，网络安 全已经成为迫在眉睫的重要问题，没有网络安全就没有社会信 息化
网络防火墙结构
安全区域
服务器
工作站 台式PC 打印机
服务器
安全区域
服务器
工作站 台式PC 打印机
服务器
防火墙 Internet网络
防火墙的功能
根据不同的需要，防火墙的功能有比较大差异，但是一般都包含以下 三种基本功能。
可以限制未授权的用户进入内部网络，过滤掉不安全的服务和 非法用户
防止入侵者接近网络防御设施 限制内部用户访问特殊站点
由于防火墙假设了网络边界和服务，因此适合于相对独立的网络，例 如Intranet等种类相对集中的网络。Internet上的Web网站中，超过 三分之一的站点都是有某种防火墙保护的，任何关键性的服务器，都 应该放在防火墙之后。
防火墙的必要性
随着世界各国信息基础设施的逐渐形成，国与国之间变得“近 在咫尺”。
组序号 1 2 3
动作 允许 允许 禁止
源IP 10.1.1.1 * *
目的IP * 10.1.1.1 10.1.1.1
源端口 * 20 20
目的端口 * * <1024
协议类型 TCP TCP TCP
应用代理防火墙
应用代理（Application Proxy）是运行在防火墙上的一种服 务器程序，防火墙主机可以是一个具有两个网络接口的双重 宿主主机，也可以是一个堡垒主机。
防火墙的分类
分组过滤防火墙
分组过滤（Packet Filtering）：作用在协议组的网络层和 传输层，根据分组包头源地址、目的地址和端口号、协议类 型等标志确定是否允许数据包通过，只有满足过滤逻辑的数 据包才被转发到相应的目的地的出口端，其余的数据包则从 数据流中丢弃。
应用代理防火墙
应用代理（Application Proxy）：也叫应用网关 （Application Gateway），它作用在应用层，其特点是完 全“阻隔”网络通信流，通过对每种应用服务编制专门的代 理程序，实现监视和控制应用层通信流的作用。实际中的应 用网关通常由专用工作站实现。
内部网络的所有出入都必须通过过滤路由器，路由器审 查每个数据包，根据过滤规则决定允许或拒绝流动的数 据
典型的包过滤防火墙模型如图
内部网络
进行包过滤 路由器
外部网络
包过滤防火墙的优点
容易实现
如果在内部网络与外界之间已有一台路由器， 那么只需简单地加一个包过滤软件进去，就可 以实现网络保护。事实上，现在标准的路由器 软件中都包含有包过滤功能。
代理服务器被放置在内部服务器和外部服务器之间，用于转 接内外主机之间的通信，它可以根据安全策略来决定是否为 用户进行代理服务。
代理服务器运行在应用层，因此又被称为“应用网关”。
安全区域
服务器
工作站 台式PC 打印机
服务器
数据包
IP报头 TCP报头
数据
分组过滤判断 应用代理分析数据
控制策略
查找对应的策略
过滤路由器很少或没有日志记录能力，当网络被击破时，几乎 无法保留攻击者的踪迹，所以网络管理员很难确认系统是否正 在被人侵或已经被人侵了。
防火墙的局限性
防火墙不能防范网络内部的攻击 如防火墙无法禁止变节者或内部间谍将敏感数据拷贝到软 盘上。
防火墙也不能防范那些伪装成超级用户或诈称新雇员的黑 客们劝说没有防范心理的用户公开其口令，并授予其临时 的网络访问权限。
防火墙不能防止传送己感染病毒的软件或文件，不能期望 防火墙去对每一个文件进行扫描，查出潜在的病毒。
第5讲 防火墙与入侵检测
主要内容
防火墙
防火墙的基本概念 常见防火墙类型 如何使用规则集实现防火墙。
入侵检测技术
入侵检测系统的基本概念 入侵检测的常用方法
防火墙的定义
防火墙的本义原是指古代人们房屋之间修建的墙，这道墙可以 防止火灾发生的时候蔓延到别的房屋
防火墙的定义
网络安全中的防火墙不是指为了防火而造的墙，而是指隔离在本地网 络与外界网络之间的一道防御系统。 在互联网上，防火墙是一种非常有效的网络安全系统，通过它可以隔 离风险区域（Internet或有一定风险的网络）与安全区域（局域网） 的连接，同时不会妨碍安全区域对风险区域的访问，
分组过滤防火墙
数据包过滤可以在网络层截获数据。使用一些规则来确 定是否转发或丢弃数据包。
通常情况下，如果规则中没有明确允许指定数据包的出 入，那么数据包将被丢弃
安全区域
服务器
工作站 台式PC 打印机
服务器
数据包
IP报头 TCP报头 分组过滤判断
数据
控制策略
查找对应的策略
防火墙
数据包
服务器
一个可靠的分组过滤防火墙依赖于规则集，下表列出了几 条典型的规则集。
包过滤防火墙缺点
包过滤防火墙允许被保护网络的多台主机与外部网络比如 Internet网络的多台主机进行直接通信，其危险性分布在被保 护网络的全部主机以及允许访问的各种服务类型上。随着服务 的增多，网络的危险性将急剧增加。
第一条规则：主机10.1.1.1任何端口访问任何主机的任何 端口，基于TCP协议的数据包都允许通过。
第二条规则：任何主机的20端口访问主机10.1.1.1的任何 端口，基于TCP协议的数据包允许通过。
第三条规则：任何主机的20端口访问主机10.1.1.1小于 1024的端口，如果基于TCP协议的数据包都禁止通过。
拆开数据包 防火墙
数据包服务器ຫໍສະໝຸດ 常见防火墙系统模型包过滤防火墙模型 单宿主堡垒主机（屏蔽主机防火墙）模型 双宿主堡垒主机模型（屏蔽防火墙系统模型） 屏蔽子网模型
包过滤防火墙模型
包过滤防火墙模型是网络的第一道防线，功能是实施包 过滤。
创建相应的过滤策略时对工作人员的TCP/IP的知识有 相当的要求，如果筛选路由器被黑客攻破那么内部网络 将变的十分的危险。该防火墙不能够隐藏你的内部网络 的信息、不具备监视和日志记录功能。
Internet已经成为信息化社会发展的重要保证。已深入到国家 的政治、军事、经济、文教等诸多领域。许多重要的政府宏观 调控决策、商业经济信息、银行资金转帐、股票证券、能源资 源数据、科研数据等重要信息都通过网络存贮、传输和处理。
因此，难免会遭遇各种主动或被动的攻击。例如信息泄漏、信 息窃取、数据篡改、数据删除和计算机病毒等。因此，网络安 全已经成为迫在眉睫的重要问题，没有网络安全就没有社会信 息化
网络防火墙结构
安全区域
服务器
工作站 台式PC 打印机
服务器
安全区域
服务器
工作站 台式PC 打印机
服务器
防火墙 Internet网络
防火墙的功能
根据不同的需要，防火墙的功能有比较大差异，但是一般都包含以下 三种基本功能。
可以限制未授权的用户进入内部网络，过滤掉不安全的服务和 非法用户
防止入侵者接近网络防御设施 限制内部用户访问特殊站点
由于防火墙假设了网络边界和服务，因此适合于相对独立的网络，例 如Intranet等种类相对集中的网络。Internet上的Web网站中，超过 三分之一的站点都是有某种防火墙保护的，任何关键性的服务器，都 应该放在防火墙之后。
防火墙的必要性
随着世界各国信息基础设施的逐渐形成，国与国之间变得“近 在咫尺”。
组序号 1 2 3
动作 允许 允许 禁止
源IP 10.1.1.1 * *
目的IP * 10.1.1.1 10.1.1.1
源端口 * 20 20
目的端口 * * <1024
协议类型 TCP TCP TCP
应用代理防火墙
应用代理（Application Proxy）是运行在防火墙上的一种服 务器程序，防火墙主机可以是一个具有两个网络接口的双重 宿主主机，也可以是一个堡垒主机。
防火墙的分类
分组过滤防火墙
分组过滤（Packet Filtering）：作用在协议组的网络层和 传输层，根据分组包头源地址、目的地址和端口号、协议类 型等标志确定是否允许数据包通过，只有满足过滤逻辑的数 据包才被转发到相应的目的地的出口端，其余的数据包则从 数据流中丢弃。
应用代理防火墙
应用代理（Application Proxy）：也叫应用网关 （Application Gateway），它作用在应用层，其特点是完 全“阻隔”网络通信流，通过对每种应用服务编制专门的代 理程序，实现监视和控制应用层通信流的作用。实际中的应 用网关通常由专用工作站实现。
内部网络的所有出入都必须通过过滤路由器，路由器审 查每个数据包，根据过滤规则决定允许或拒绝流动的数 据
典型的包过滤防火墙模型如图
内部网络
进行包过滤 路由器
外部网络
包过滤防火墙的优点
容易实现
如果在内部网络与外界之间已有一台路由器， 那么只需简单地加一个包过滤软件进去，就可 以实现网络保护。事实上，现在标准的路由器 软件中都包含有包过滤功能。
代理服务器被放置在内部服务器和外部服务器之间，用于转 接内外主机之间的通信，它可以根据安全策略来决定是否为 用户进行代理服务。
代理服务器运行在应用层，因此又被称为“应用网关”。
安全区域
服务器
工作站 台式PC 打印机
服务器
数据包
IP报头 TCP报头
数据
分组过滤判断 应用代理分析数据
控制策略
查找对应的策略
过滤路由器很少或没有日志记录能力，当网络被击破时，几乎 无法保留攻击者的踪迹，所以网络管理员很难确认系统是否正 在被人侵或已经被人侵了。
防火墙的局限性
防火墙不能防范网络内部的攻击 如防火墙无法禁止变节者或内部间谍将敏感数据拷贝到软 盘上。
防火墙也不能防范那些伪装成超级用户或诈称新雇员的黑 客们劝说没有防范心理的用户公开其口令，并授予其临时 的网络访问权限。
防火墙不能防止传送己感染病毒的软件或文件，不能期望 防火墙去对每一个文件进行扫描，查出潜在的病毒。
第5讲 防火墙与入侵检测
主要内容
防火墙
防火墙的基本概念 常见防火墙类型 如何使用规则集实现防火墙。
入侵检测技术
入侵检测系统的基本概念 入侵检测的常用方法
防火墙的定义
防火墙的本义原是指古代人们房屋之间修建的墙，这道墙可以 防止火灾发生的时候蔓延到别的房屋
防火墙的定义
网络安全中的防火墙不是指为了防火而造的墙，而是指隔离在本地网 络与外界网络之间的一道防御系统。 在互联网上，防火墙是一种非常有效的网络安全系统，通过它可以隔 离风险区域（Internet或有一定风险的网络）与安全区域（局域网） 的连接，同时不会妨碍安全区域对风险区域的访问，
分组过滤防火墙
数据包过滤可以在网络层截获数据。使用一些规则来确 定是否转发或丢弃数据包。
通常情况下，如果规则中没有明确允许指定数据包的出 入，那么数据包将被丢弃
安全区域
服务器
工作站 台式PC 打印机
服务器
数据包
IP报头 TCP报头 分组过滤判断
数据
控制策略
查找对应的策略
防火墙
数据包
服务器
一个可靠的分组过滤防火墙依赖于规则集，下表列出了几 条典型的规则集。
