万能断路器结构及原理
万能式断路器详细内部结构
万能式断路器详细内部结构1.壳体：壳体是万能式断路器的外壳，通常由塑料或金属制成，用于保护断路器内部元件。
壳体具有良好的耐压和阻火性能，以确保断路器的安全性能。
2.操作机构：操作机构用于控制断路器的开关操作，通常包括手动操作和电动操作两种方式。
手动操作机构通常由手柄、机构传动系统和触点杆等组成，用户可以通过手动操作来打开或关闭断路器。
电动操作机构通常由电机、传动装置和控制电路等组成，可以远程操控断路器的开关操作。
3.触头系统：触头系统是断路器的关键部分，用于连接和切断电路。
触头系统主要由触头、触头弹簧和触头支架等组成。
当断路器关闭时，触头通过触点连接电路；当断路器打开时，通过分离触点断开电路。
触头材质通常为铜合金，具有良好的导电性能和耐磨性。
4.弹簧机构：弹簧机构用于提供断路器的闭合力和开断力。
当断路器关闭时，弹簧机构将触头压紧，确保触点间的良好连接；当断路器打开时，弹簧机构提供足够的开断力，确保迅速分离触点。
弹簧机构通常由压缩弹簧、螺旋弹簧和弹簧支撑等组成。
5.电磁驱动机构：电磁驱动机构用于通过电磁力控制断路器的开关操作。
电磁驱动机构通常由电磁铁、动力机构和控制电路等组成。
当电磁铁受到控制信号时，会产生电磁力，通过动力机构控制断路器的开闭动作。
6.电器设备：电器设备用于对电路进行监测、保护和控制。
电器设备通常包括过载保护器、短路保护器、漏电保护器等。
过载保护器用于对电路的过载情况进行监测和保护；短路保护器用于对电路的短路情况进行监测和保护；漏电保护器用于对电路的漏电情况进行监测和保护。
7.辅助设备：辅助设备用于增强万能式断路器的功能和可靠性。
辅助设备通常包括信号显示装置、遥控接口、通信接口等。
信号显示装置用于显示断路器的工作状态和故障信息；遥控接口和通信接口用于实现对断路器远程控制和通信。
以上是万能式断路器的主要内部结构。
通过控制断路器的开断操作，可以实现对电力系统的保护和控制。
万能式断路器具有结构简单、可靠性高、操作灵活等特点，在电力系统中得到广泛应用。
万能式断路器的三段式保护原理与工作原理
文章标题：揭秘万能式断路器的三段式保护原理与工作原理在电路系统中，万能式断路器扮演着至关重要的角色，它能够在电路出现故障时快速切断电源，保护设备和人身安全。
而其中的三段式保护原理更是保证了其高效、可靠的工作。
本文将深入探讨万能式断路器的三段式保护原理与工作原理，带领读者了解其内部机制，并对其重要性有更清晰的认识。
一、三段式保护原理的概念三段式保护原理指的是在断路器工作时，根据电路中的故障情况，划分为短时延段、长时延段和瞬时段。
短时延段用于检测短路故障，长时延段用于检测过载故障，瞬时段则用于检测瞬时故障。
这种层层递进的保护方式，能够在不同情况下更精准地切断电源，保护电路和设备的安全运行。
1. 短时延段在电路出现短路故障时，电流将迅速增大，这时短时延段就会起作用。
短时延段会快速感应电路中的异常电流，然后快速切断电源，避免短路故障造成更大的损失。
2. 长时延段与短时延段相似，长时延段主要用于检测过载故障。
当电路中的电流超过了额定值，但未达到瞬时过流值时，长时延段将发挥作用并逐渐切断电源，以防止电路因过载故障而受损。
3. 瞬时段瞬时段则是用于检测瞬时故障，比如突然出现的电弧故障。
瞬时段能够迅速感知到电路中的异常情况，并立即切断电源，以避免火灾或其他灾害的发生。
二、工作原理的深入解析万能式断路器的工作原理可以分为感应、判别和操作三个阶段，每个阶段都非常关键，决定了断路器是否能够及时、准确地保护电路。
1. 感应感应阶段是万能式断路器最先进行的阶段，它通过内部的传感器和电路感知电路中的异常情况。
传感器会实时监测电路中的电流、电压等参数，一旦超出了设定的范围，传感器就会发出信号。
2. 判别在感应到异常情况后，万能式断路器会进行判别，判断该异常符合短时延、长时延还是瞬时段的保护范围。
这个过程需要内部的逻辑电路和控制电路来实现，确保判断的准确性和及时性。
3. 操作最后是操作阶段，根据判别结果，万能式断路器会执行相应的操作，即切断电源。
万能断路器工作原理
万能断路器工作原理
万能断路器是一种常见的电路保护器件，其工作原理是通过控制电路中的继电器来实现断开或接通电路的功能。
它通常由开关部分、继电器部分和保护部分组成。
在正常工作状态下，开关部分闭合，继电器部分被激活，电路正常导通，电流可以顺利通过。
而当电路中出现过载或短路等异常情况时，保护部分会检测到异常信号，通过控制电路将开关部分打开，断开电路的连接，从而避免电路和设备的损坏。
具体来说，保护部分会通过电流或电压检测装置来感知电路中的异常情况。
当检测到超过设定值的电流或电压时，保护部分会向控制电路发送信号。
控制电路会对继电器进行激活，将开关部分打开，同时切断电路的连接。
这样，电流就不能再通过断路器，实现了对电路的保护。
同时，万能断路器还具有手动开关的功能，用于人工控制电路的断开和接通。
当需要断开电路时，操作人员可以手动将开关打开，从而实现对电路的切断。
总的来说，万能断路器通过控制继电器的状态来实现对电路的断开和接通，以保护电路和设备的安全运行。
它能够在电路出现异常时自动断开电路，同时也可以通过手动操作来控制电路的断开和接通。
万能断路器结构及原理
前排左一：控制器前排中：储能机构，上部—绿色为欠压脱扣器，蓝色为合闸线圈（合闸电磁铁)，赭石色为分励脱扣器前排右：电动机，上部——绿色部件为与欠压脱扣器联合使用的：欠压延时控制器。
后排断路器本体（导电机构，灭弧室,进出线排)，上部浅灰色部分为二次接线端子.框架断路器分为这样几个大的版块：1、触头导电部件由于承载电流多数在630A以上，最高可至6300A，出于支承，绝缘，以及预期短路电流较大，电弧能量强等方面因素的影响，触头导电部分,被密封在一个腔体内。
外壳材料由专用的DMC材料压制而成。
各相导电触头上，分别装设有专用的速饱和互感器。
将该相的电流信号,传递至控制器。
2、储能操作机构利用一系列复杂的机械机构,拉伸一根大直径弹簧储能，利用脱扣机构，将主弹簧自拉伸位置解锁释放，进而执行合闸或者分闸的操作。
主弹簧，及相连接整合在一起的这些连杆，弹簧,称为储能机构。
主弹簧的拉伸，一方面可以通过一个手柄,可以人力完成。
更多地，通过一个电机和相连的减速齿轮机构,依靠电机为主拉簧储能.电操，储能电机,MOE,叫法有点混乱。
三（四）极触头，均分别与储能机构相连接。
储能机构操作机构,是机械产品。
基于所学专业原因，觉得这部分比之控制器更重要,所以多看了好多。
【四两拨千斤是什么?看看这些较弱的塑料件就知道了。
】【下面这些红字，是说，红字所代表的附件与储能机构在此连接】【千斤：主拉簧】【最后:操作机构正面标准照】3、关于控制器（1)取_信号电流：A相互感器,B相互感器,C相互感器,N相互感器，变压器中心点接地互感器；返回：电流值集合IA/IB/IC/IN/Ig/IΔn电压：A相电压,B相电压，C相电压返回：电压值集合 Uab Uac Ubc频率：返回:f（2）数据预处理这部分用来根据电压电流信号，计算出功率,功率因数，有功功率，无功功率运算出三相电流不平衡度，公式保密。
这部分还用来统计谐波，【该计算统计，为程序员娱乐行为】计算_参数P ，Q,SCOSΦ有功电能,无功电能，视在电能谐波,频率三相不平衡度，过压百分比,欠压百分比,过频百分比，欠频百分比连接RAM故障规则数据库。
万能式断路器详细内部结构
1、母线；2、软联结；3、动触头；4、静触 头；5、触头弹簧；ຫໍສະໝຸດ 、连杆；7、主轴；8、 触头支撑。
万能式断路器内部结构图示（其中包含各个部件名称说明）
万能式断路器内部结构图示（其中包含各个部件名称说明）
1、下母线；2、互感器；3、动触头；4、上母线（静触头）；5、静触头引弧片； 6、断路器底板；7、灭弧罩；8、断路器基座；9、欠压、分励脱扣器；10、闭 合脱扣器；11、主轴；12、操作机构；13、面罩；14、机构储能弹簧。
万能式断路器触头系统结构：断路器的每相触头系统基本上都是将其安装到 是采用绝缘体构成的小室当中，同时在它的上方位置有灭弧室。而触头则是利 用连杆和绝缘体外的主轴进行连接，这样就能够完成万能式断路器的闭合、断 开的工作。
为了能够让每相的触头系统可以有效的减少电动斥力，这里还采用了十档、 十四档两种触头并联形式，将触头安装到一个触头的支撑上。并且触头的一端 位置用软联结和母排相互连接，当万能式断路器在执行闭合动作的时候，这时 主轴会带动连杆使得触头支撑绕O点逆时针旋转。在动静两个触点完成接触动 作后压缩弹簧会产生足够的触头压力，实现断路器能够可靠的接通。
1、二次回路接线柱；2、抽架；3、故障跳闸指示/复位按钮；4、“分闸”锁定； 5、储能手柄；6、合闸按钮I；7、分闸按钮O；8、储能指示；9、主触头位置指 示；10、智能型脱扣器；11、摇柄及其存放处；12、运行、试验和退出位置指 示；13、摇柄插入位置；14、运行、退出、试验位置锁定的挂锁位置；15、运 行、退出和试验位置的锁定装置；16、运行、退出和试验位置的锁扣解扣。
万能式断路器详细内部结构
一般万能式断路器固定式是在本体的两侧位置上安装侧板组 成，而抽屉式则是将题本装入到专用的抽屉座上组成。万能式断路 器的本体结构是由操作机构、触头系统、灭弧机构、辅助开关、电 流互感器、智能脱扣器，以及二次插接件、失压和分励脱扣器等零 部件组成，整体来讲万能式断路器结构是采用了立体布置形式做到 了更紧凑和体积小的特点。
万能断路器的工作原理
万能断路器的工作原理

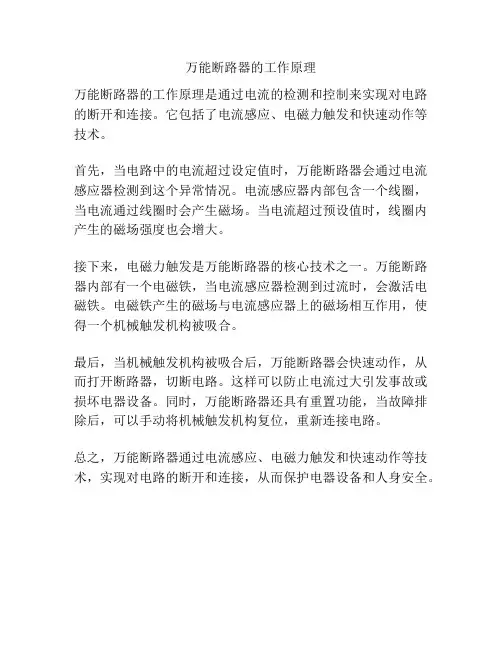

万能断路器的工作原理是通过电流的检测和控制来实现对电路的断开和连接。
它包括了电流感应、电磁力触发和快速动作等技术。
首先，当电路中的电流超过设定值时，万能断路器会通过电流感应器检测到这个异常情况。
电流感应器内部包含一个线圈，当电流通过线圈时会产生磁场。
当电流超过预设值时，线圈内产生的磁场强度也会增大。
接下来，电磁力触发是万能断路器的核心技术之一。
万能断路器内部有一个电磁铁，当电流感应器检测到过流时，会激活电磁铁。
电磁铁产生的磁场与电流感应器上的磁场相互作用，使得一个机械触发机构被吸合。
最后，当机械触发机构被吸合后，万能断路器会快速动作，从而打开断路器，切断电路。
这样可以防止电流过大引发事故或损坏电器设备。
同时，万能断路器还具有重置功能，当故障排除后，可以手动将机械触发机构复位，重新连接电路。
总之，万能断路器通过电流感应、电磁力触发和快速动作等技术，实现对电路的断开和连接，从而保护电器设备和人身安全。
万能断路器工作原理
万能断路器工作原理万能断路器是一种用于电路保护的重要电器设备，它能够在电流超载或短路时迅速切断电路，起到保护电器设备和人身安全的作用。
它的工作原理涉及电磁感应、热响应和电磁释放等多种物理原理，下面我们将详细介绍万能断路器的工作原理。
1. 电磁感应原理。
万能断路器的工作原理之一是电磁感应原理。
当电路中的电流超载或短路时，电流会迅速增大，这时通过断路器的电流线圈会产生强磁场。
根据安培定律，电流线圈周围的磁场会产生感应电动势，从而在电流线圈中产生感应电流。
这个感应电流会产生一个反磁场，与原磁场相互作用，使得电流线圈中的磁场减弱。
当磁场减弱到一定程度时，断路器的触发器就会动作，切断电路，起到保护作用。
2. 热响应原理。
除了电磁感应原理，万能断路器的工作原理还涉及热响应原理。
在电路中发生短路或超载时，电流会迅速增大，导致断路器内部的热量急剧上升。
断路器内部通常装有一根双金属片，当温度升高到一定程度时，这根双金属片会发生热弯曲，导致断路器的触发器动作，切断电路。
这种热响应原理能够在电流超载时及时切断电路，避免设备损坏和安全事故的发生。
3. 电磁释放原理。
此外，万能断路器的工作原理还包括电磁释放原理。
在电路中发生短路或超载时，电流会迅速增大，导致电流线圈中的磁场急剧增强。
断路器内部装有一种电磁释放装置，当电流超载时，电磁释放装置会感应到电流线圈中的磁场变化，从而产生一个力，使得断路器的触发器动作，切断电路。
这种电磁释放原理能够在电流异常时快速切断电路，保护电器设备和人身安全。
总结起来，万能断路器的工作原理主要包括电磁感应原理、热响应原理和电磁释放原理。
通过这些物理原理的相互作用，断路器能够在电路发生短路或超载时迅速切断电路，起到保护作用。
在电气设备和电路设计中，合理选择和使用万能断路器，能够有效保护电器设备和人身安全。
万能断路器结构及原理
万能断路器结构及原理断路器是电力系统中非常重要的保护设备，用于保护电路免受过载、短路和地故障等电力故障的影响。
万能断路器是一种多功能断路器，具有更高的灵活性和可靠性。
本文将详细介绍万能断路器的结构和工作原理。
一、结构万能断路器通常由以下几个主要部分组成：1. 外壳：外壳是断路器的外部保护壳，通常由耐高温、耐腐蚀的材料制成，如塑料或金属。
外壳的设计旨在提供足够的绝缘和防护，以确保操作人员的安全。
2. 断路器机构：断路器机构是控制断路器开关的关键部分。
它通常由电磁驱动装置、触发机构和断路器操作杆组成。
电磁驱动装置用于提供断路器的开关电流，触发机构用于控制断路器的触发和复位，而操作杆则用于手动操作断路器。
3. 接触系统：接触系统是断路器的核心部分，用于打开和关闭电路。
它通常由固定触点和动触点组成。
当断路器处于闭合状态时，固定触点和动触点之间形成一个闭合的电路，允许电流通过。
而当断路器触发时，动触点会迅速分离，打开电路，从而切断电流。
4. 过载保护装置：过载保护装置是万能断路器的重要组成部分，用于检测电路中的过载情况。
它通常由热继电器和电流互感器组成。
热继电器通过监测电流的大小和时间来检测过载情况，并在超过设定值时触发断路器。
而电流互感器用于监测电流的变化，并将信号传递给热继电器。
5. 短路保护装置：短路保护装置用于检测电路中的短路情况，并迅速切断电路，以避免电气设备的损坏。
它通常由短路继电器和电流互感器组成。
短路继电器通过监测电流的瞬时变化来检测短路情况，并触发断路器。
电流互感器用于监测电流的变化，并将信号传递给短路继电器。
6. 地故障保护装置：地故障保护装置用于检测电路中的地故障，并迅速切断电路，以防止电击事故的发生。
它通常由地故障继电器和电流互感器组成。
地故障继电器通过监测电流的变化来检测地故障，并触发断路器。
电流互感器用于监测电流的变化，并将信号传递给地故障继电器。
二、原理万能断路器的工作原理基于电磁吸合和电磁释放的原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前排右：电动机， 上部——绿色部件为与欠压脱扣器联合使用的： 欠压延时 控制器。
后排断路器本体（导电机构，灭弧室，进出线排） ，上部浅灰色部分为二次 接线端子。
框架断路器分为这样几个大的版块：
施耐德电器：MT，MTE
ABB：Emax
西门子：3WL,3WT
【参考文章引用内容经过少量改写，未与作者联系。如有引用本部分内容， 请尊重原作者劳动，注明参考文章】
1,《低压电器》2008年第2期 应用IDMTL提高建筑配电系统供电可靠 性
赵天意 上海交通大学，何巍伟 施耐德电气（中国）投资有限公司
2,北京人民电器厂有限公司《营销公司培训教程>>B_DOC_acb_2010_M与R HSISC》
1、触头导电部件
由于承载电流多数在630A以上，最高可至6300A出于支承，绝缘，以及 预期短路电流较大， 电弧能量强等方面因素的影响， 触头导电部分， 被密封在一 个腔体内。外壳材料由专用的DM（材料压制而成。各相导电触头上，分别装设有 专用的速饱和互感器。将该相的电流信号，传递至控制器。
2、储能操作机构
OFF（无保护）;
0.5In；
In；
1.6In；
2In
安装使用方法
如果，在安装3P断路器的场所，需要中性线保护:采用：3P断路器+外接中性线互感器 需要断路器控制器中性线保护功能【LSIN】中性线互感器接入控制器。
接地互感器（3PT 3PNT 4PT W）
N相互感器
漏电矩形互感器（矢量和，变压器中性点接地）
3..0智能控制器 写在前面。 这部分写的很纠结。
关键是头绪梳理的有点乱，手边有大概70本万能式断路器的样本，筛出来 了10本。
本部分内容主要参考资料包括：
【样本】
常熟开关厂：CW1 CW2 CW3
天津百利：TW30,TW40
控制器功能概览
个人觉得:
理解记忆控制器的功能可以首先将之分成几个大的部分：
1,保护功能：过电流/接地、漏电保护/其他
2,测量功能：电流电压频率功率...
3,通信与协同：控制器将信号与不同的设备交互， 实现不同的功能。 比如： 与上位机通信， 实现现场数据的远程监控， 现场参数的远程调节， 远程控制与其 他ACB通信，当短路电流来临时，上下级断路器通信约定动作逻辑，实现【ZSI】
利用一系列复杂的机械机构， 拉伸一根大直径弹簧储能， 利用脱扣机构， 将 主弹簧自拉伸位置解锁释放，进而执行合闸或者分闸的操作。
主弹簧，及相连接整合在一起的这些连杆，弹簧，称为储能机构。 主弹簧的拉伸，一方面可以通过一个手柄，可以人力完成。
更多地，通过一个电机和相连的减速齿轮机构， 依靠电机为主拉簧储能。 电 操，储能电机，MO，E叫法有点混乱。
运算出三相电流不平衡度，公式保密。
这部分还用来统计谐波， 【该计算统计，为程序员娱乐行为】 计算_参数
P ,Q,SCOS^
有功电能，无功电能，视在电能
谐波，频率 三相不平衡度，过压百分比，欠压百分比，过频百分比，欠频百分比 连接RAM故障规则数据库。
过载
如果（Ia>2In）2In6300A-1600A.
(Zone Selective Interlock)区域选择性联锁与双电源控制器通信，这个未必 有数字信号的交互。但是透过一个控制器，实现了两台断路器， 【两路电源的投 切】。所以更适宜叫做协同。与下级负载通信，当监测到 回路电流故障时，透过 中间层继电器模块， 断路器可以向较不重要的负荷回路发出切除信号。 当回路恢 复正常后，可发出复位信号。 【负载监控】与手持调试设备的通信，可以自手持 终端去调整万能断路器的参数， 这个有可能可以改变一些透过面板不能修改的参 数数据。
Long-time delay长延时；
Short- time delay短延时；
Instant短路瞬时；
b)N极保护中性线保护
需求
当负载不平衡或者3次谐波含量比较高的时候，中性线上可能有较大的电流:
一方面我们有时会将中性线导线截面设定为相线截面2倍。 一方面需要为中性线设定专门的保护参数
职责承担 万能式断路器的智能控制器 按照保护参数设定划分为（这里列出的是正常的工况下，N极设定的额定电 流）：
三（四）极触头，均分别与储能机构相连接。
储能机构
操作机构，是机械产品。 基于所学专业原因， 觉得这部分比之控制器更重要， 所以多看了好多。
【四两拨千斤是什么？看看这些较弱的塑料件就知道了。 】
【下面这些红字，是说，红字所代表的附件与储能机构在此连接】
千斤：主拉簧】
最后：操作机构正面标准照】
3、关于控制器
各种锁（按钮，抽屉，分闸位置锁，M锁N钥匙，门联锁） 按钮锁，就是按钮前面加个罩子锁上，然后不让人摁住按钮。 抽屉锁，就是锁住抽屉不让改变当前位置。
门联锁，合闸时候，别想开门。这个得用抽屉式断路器。 分闸位置锁，断开的断路器，锁上之后，无法合闸。 （锁的是机构里面）M锁N钥匙，M—般大于N,锁住之后，钥匙才能拔下来，这也算是一种联 锁啦。
3,中国专利信息中心,相关专利文献。
【关于几个问题的说明】
1,以下的内容,不建议大家去深究,基于应用的角度了解感觉就可以满足 绝大部分的工作了。
2,第一条的说明,是给自己打圆场,这部分想写简单了很难,想写深入了, 能力不足,所以大家把这个当且只能当另一个新人的读书笔记来看。
3,关于参考资料：土木上传时候,由于没有权限,分压缩包太麻烦了。有 需要这些样本的请留言。
4，自检与用户界面， 自检用以监视控制器自身工况 (温度，软件错误handle等等)，用户界面是用户对控制器参数进行操作的接口
3.1.1过电流保护
必须得写在前面： 保护并不全都意味着断ห้องสมุดไป่ตู้回路。 保护， 是针对异常情况的 做出的响应举措。
断路器跳闸和 发出报警信号，是常见ACB呆护措施
a)LSI N这个是四种过电流保护。
（1）取_信号
电流：
A相互感器，B相互感器，C相互感器，N相互感器，变压器中心点接地互感
返回：电流值集合IA/IB/IC/IN/lg/1An
电压：
A相电压,B相电压，C相电压
返回：电压值集合Uab Uac Ubc
频率：
返回：f
（2）数据预处理 这部分用来根据电压电流信号，计算出功率，功率因数，有功功率，无功功
