钢筋平法识图的认识总结
梁柱板钢筋平法标注图解(详细讲解版)
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ 10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
-1 4.5 -4.53
-2 4.5 -9.03
基础底板 1.2
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
钢筋基本知识与平法识图讲解
钢筋基本知识
三、钢筋的机械性能
钢筋的机械性能通过试验来测定，微量钢筋质量标准的机械 性能有屈服点、抗拉强度、伸长率，冷弯性能等指标。 1、屈服点(fy)
当钢筋的应力超过屈服点以后，拉力不增加而变形却显著增
加，将产生较大的残余变形时，以这时的拉力值除以钢筋的截面
积所得到的钢筋单位面积所承担的拉力值，就是屈服点σs。
，( Ⅳ级钢)普通热轧带肋钢筋
F，(Ⅳ级钢)细晶粒热轧带肋钢筋
钢筋基本知识
H、P、R、B、F、E分别为热轧（Hotrolled）、光圆（Plain）、 带肋（Ribbed）钢筋（Bars）、细粒（Fine）、地震（ Earthquake）5个词的英文首位字母。
钢筋基本知识
S P I
2.屈服阶段（A-B）
u
y A
B AC D
O
E
E
当应力超过比例极限后，应力与应变不再成比例增加，开 始时图形还接近直线，而后形成接近于水平的锯齿形线， 这时，应力在很小的范围内波动，而应变急剧地增长，这 种现象好象钢筋对于外力屈服了一样，所以，这一阶段叫 做屈服阶段（A-B）。在屈服阶段，钢筋的性质由弹性转化
—钢筋外形系数
钢筋 类型
光面钢 带肋 筋-带钩 钢筋
0.16
0.14
0.13
0.16
0.17
钢筋基本知识
(2)11G101-1中关于锚固长度的规定 基本锚固长度的确定与环境类别、混凝土强度、
钢筋强度、混凝土保护层厚度、抗震类别等因素
有关。
11G101-1中规定的受拉钢筋基本锚固长度见下表：
钢筋基本知识
构件无支座时：钢筋收头或封边，有支座时：在支座内锚固。

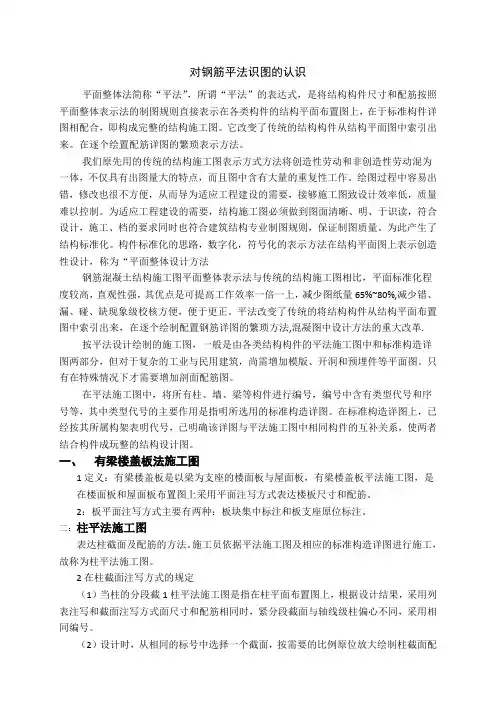

对钢筋平法识图的认识
对钢筋平法识图的认识平面整体法简称“平法”，所谓“平法”的表达式，是将结构构件尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上，在于标准构件详图相配合，即构成完整的结构施工图。
它改变了传统的结构构件从结构平面图中索引出来。
在逐个绘置配筋详图的繁琐表示方法。
我们原先用的传统的结构施工图表示方式方法将创造性劳动和非创造性劳动混为一体，不仅具有出图量大的特点，而且图中含有大量的重复性工作。
绘图过程中容易出错，修改也很不方便，从而导为适应工程建设的需要，接够施工图致设计效率低，质量难以控制。
为适应工程建设的需要，结构施工图必须做到图面清晰、明、于识读，符合设计，施工、档的要求同时也符合建筑结构专业制图规则，保证制图质量。
为此产生了结构标准化。
构件标准化的思路，数字化，符号化的表示方法在结构平面图上表示创造性设计，称为“平面整体设计方法钢筋混凝土结构施工图平面整体表示法与传统的结构施工图相比，平面标准化程度较高，直观性强，其优点是可提高工作效率一倍一上，减少图纸量65%~80%,减少错、漏、碰、缺现象级校核方便，便于更正。
平法改变了传统的将结构构件从结构平面布置图中索引出来，在逐个绘制配置钢筋详图的繁琐方法,混凝图中设计方法的重大改革.按平法设计绘制的施工图，一般是由各类结构构件的平法施工图中和标准构造详图两部分，但对于复杂的工业与民用建筑，尚需增加模版、开洞和预埋件等平面图。
只有在特殊情况下才需要增加剖面配筋图。
在平法施工图中，将所有柱、墙、梁等构件进行编号，编号中含有类型代号和序号等，其中类型代号的主要作用是指明所选用的标准构造详图。
在标准构造详图上，已经按其所属构架表明代号，已明确该详图与平法施工图中相同构件的互补关系，使两者结合构件成玩整的结构设计图。
一、有梁楼盖板法施工图1定义：有梁楼盖板是以梁为支座的楼面板与屋面板，有梁楼盖板平法施工图，是在楼面板和屋面板布置图上采用平面注写方式表达楼板尺寸和配筋。
平法识图与钢筋算量第一章
平法简介
• (１２)当选用 ATa、ATb、ATc、CTa或 CTb型楼梯时, 设计者应根
据具体工程情况给出楼梯的抗震等级.当选用 ATa、ATb、CTa或
CTb型楼梯时,可选用图集中滑动支座的做法. 当采用与１６G１０１
－２图集不同的构造做法时,由设计者另行处理.
• (１３)１６G１０１－２图集不包括楼梯与栏杆连接的预埋件详图, 设
上一页 下一页
返回
第一节
平法简介
• 二、 平法图集与其他图集的区别
• 传统意义上的标准图集,都是“构件类”标准图集, 例如, 预制混凝土
板图集、预制混凝土拱形屋架图集等,该类图集对每一个具体的构件,
除标明了其工程的做法外, 还给出了明确的工程量,如混凝土体积、各
种钢筋的用量及预埋铁件的用量等.
• 平法的实质是将结构设计师的创造性劳动与重复性劳动区分开来. 一
方面, 将结构设计中的重复性部分,做成标准化的节点构造; 另一方面,
将结构设计中的创造性部分, 使用标准化的设计表示法———“平法”
来进行设计,从而达到简化设计的目的. 所以, 每一本平法标准图集,一
半的篇幅是平法的标准设计规则,另一半的篇幅是标准节点构造详图.
上一页 下一页
返回
第一节
平法简介
• 使用平法绘制施工图后,尽管结构设计工作得到了简化, 图纸大大减少,
返回
第一节
平法简介
• (２)国家建筑标准设计图集１２G９０１—１:«混凝土结构施工钢筋
排布规则与构造详图(现浇混凝土框架、剪力墙、梁、板)».此图集是
对 G１０１－１ 图集构造内容在施工时钢筋排布构造的深化设计.其
适用于一般非抗震设计和抗震烈度为６、７、８、９ 度地区的现浇

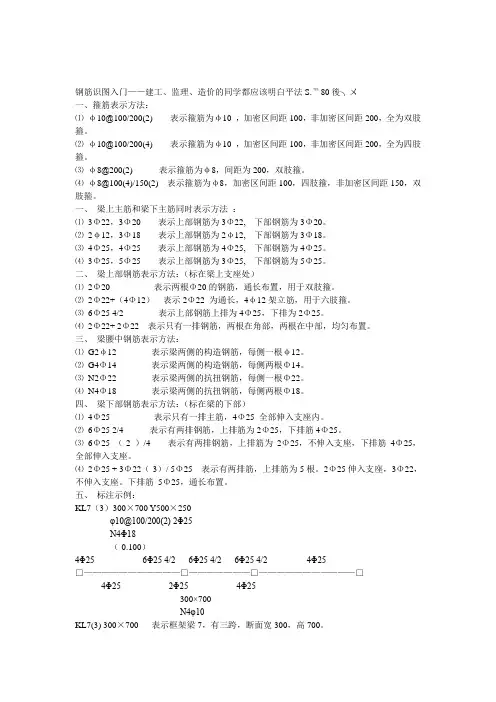

钢筋识图——建工、监理、造价明白平法
钢筋识图入门——建工、监理、造价的同学都应该明白平法S.℡80後╮ㄨ一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
平法识图与钢筋算量(高教知识)
全面分析
16
全面分析
17
全面分析
18
搭接：钢筋长度不够需要接长所发生的驳 接。
１、绑扎搭接； ２、焊接接头； ３、机械连接。
全面分析
19
纵向受拉钢筋的绑扎搭接长度
纵向受拉钢筋的绑扎搭接长度是以锚固长
度为先决条件，再根据纵向钢筋搭接接头 的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混 为一谈，各类构件各有具体要求。
4.**答：因为框架柱承受压力，框架梁承受 拉力，保护层太小会降低梁的有效高度， 减少梁纵筋的受力性能。
e表示什么？通常叫做什么？ 5.**答：抗震锚固长度，通常叫直锚长度。
全面分析
23
▪ 6..Lle表示什么？在搭接范围内绑扎不少于几 扣？
▪ 6.**答：表示抗震搭接长度，绑扎不少于3扣，
2、设计工程师以数字化、符号化的平面整 体设计制图规则完成其创造性设计内容部 分；
全面分析
5
3、重复性设计内容部分：主要是节点构造 和杆件构造以《广义标准化》方式编制成 国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的 特性，因此我们在计算钢筋工程量时首先 结合“平法”的基本原理准确理解数字化、 符号化的内容，才能正确的计算钢筋工程 量。
原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6
根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下
钢筋识图知识点总结
钢筋识图知识点总结一、钢筋的标号和表示方法1. 钢筋的标号在建筑图纸中，钢筋一般用字母R和数字组合来表示，比如R6、R8、R10等，其中的数字表示钢筋的直径，单位是毫米。
例如，R8表示直径为8毫米的钢筋。
2. 钢筋的表示方法在建筑图纸中，钢筋一般用实线、虚线和箭头来表示，实线表示横截面，虚线表示纵截面，箭头表示钢筋的延伸方向。
通过这些标识，我们可以清晰地识别出钢筋构件的位置和布置方式。
二、钢筋构件的识别和分类1. 钢筋构件的识别在建筑图纸中，钢筋构件一般用不同的符号和颜色来表示，比如梁、柱、板、墙等，每种构件都有相应的标识和符号，我们需要根据这些标识来识别出不同的构件。
2. 钢筋构件的分类钢筋构件主要分为梁、柱、板、墙等几种类型，每种类型的构件都有相应的标识和符号，我们需要根据标识来识别出不同类型的构件，并了解它们的特点和布置规则。
三、钢筋构件的布置要求1. 梁的钢筋布置要求梁是承受楼板和墙体等荷载的主要构件，因此在梁的设计和施工中，需要按照一定的规定来布置钢筋，比如梁的纵筋、箍筋、弯钩等要求。
2. 柱的钢筋布置要求柱是承受楼板和梁的荷载的主要构件，因此在柱的设计和施工中，需要按照一定的规定来布置钢筋，比如柱的纵筋、箍筋、搭接等要求。
3. 板的钢筋布置要求板是支撑楼层和承受活动荷载的构件，因此在板的设计和施工中，需要按照一定的规定来布置钢筋，比如板的主筋、箍筋、钢筋间距等要求。
4. 墙的钢筋布置要求墙是承受垂直荷载和水平荷载的主要构件，因此在墙的设计和施工中，需要按照一定的规定来布置钢筋，比如墙的纵筋、箍筋、轴压钢筋等要求。
四、钢筋施工工艺和注意事项1. 钢筋的加工和预埋在进行钢筋施工前，需要对钢筋进行加工和预埋，比如对钢筋进行切割、弯制、焊接等处理，并嵌入混凝土构件内部，以确保钢筋的粘结性和稳定性。
2. 钢筋的安装和绑扎在进行钢筋施工时，需要按照设计要求将钢筋进行安装和绑扎，包括横筋、纵筋、箍筋等的布置和固定，以确保钢筋的位置和布置符合设计要求。
超详细梁钢筋平法识图，领导也能看懂！！！
超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。
当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋平法识图的认识总结
本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。通过老师的讲解
和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一
步了解了有关建筑识图的知识。混凝土结构施工图平面整体表示方法简称平法,这种所谓
"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接
表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构
施工图。平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的
繁琐表示方法。学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，
这样才能真正领悟平法的真正内涵。平法制图适用于各种现浇混凝土结构的柱、剪力墙、
梁等构件的结构施工图。
一、梁平法两种标注：
1.集中标注
（1）梁编号：类型代号、序号、跨数、有无悬挑代号。
（2）梁截面尺寸。当为等截面梁时, 用b×h表示； 当有悬挑梁且根部和端部
的高 度不同时，用斜线分隔根部与端部的高度值。即为b×h1/h2。
（3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。箍筋加密
区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间
距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将
肢数注写一次；箍筋肢数应写在括号内。加密区范围见相应抗震级别的标准构
造详图。 如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为
100mm，非加密区间距为200mm，均为四肢箍。
2、原位标注
（1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。
当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。 如：6φ25 4/2：
上一排纵筋为4φ25, 下一排纵筋为2φ25。
同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部
纵筋写在前面。 中间支座两边的上部纵筋不同时, 须在支座两边分别标注；
相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。
（2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁
下部重复做原位标注。 当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而
下分开。如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25。全部伸入支座；
同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵
筋写在前面。当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写
在括号内。 6φ25 2 (- 2)/4, 则表示上排纵筋为2φ25, 且不伸入支座, 下排纵
筋为4φ25, 全部伸入支座。
二、柱平法：柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，
再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱
平面图上，在柱的截面表示该类柱钢筋的各项信息。
1、 列表注写方式：在柱平面布置图上，分别在同一编号的柱中选择一个或几个截
面标注几何参数代号（反映截面对轴线的偏心情况），用简明的柱表注写柱号、柱段
起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋数值，并配以各种柱截面
形状及箍筋类型图。柱表中自柱根部（基础顶面标高）往上以变截面位置或配筋改
变处为界分段注写，具体注写方法详见《平法规则》。
2、 截面注写方式：在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号
的柱中选择一个截面，直接注写截面尺寸和配筋数值。
（1） 在柱定位图中，按一定比例放大绘制柱截面配筋图，在其编号后再注写截面
尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋。
（2）柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。
（3）当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时，需将角
筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写
腹筋。
（4）必要时，可在一个柱平面布置图上用小括号“（ ）”和尖括号“< >”区分和表
达各不同标准层的注写数值。
(5)如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其
编为同一柱号。但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体
尺寸。
通过对平法和钢筋计算、平法梁基本知识、平法柱基本知识、平法钢筋计算的一般
流程、平法板识图与钢筋计算、平法剪力墙识图与钢筋计算的学习，增强了我们对建筑
方面的更深一步的学习。平法识图只是建筑中的“一块砖”,而我们要做的就是在这块砖
上砌更多的“砖”。
俗话说一分耕耘一分收获，在老师的帮助下，我们一定会厚积而薄发，努力去开辟
一片自己的天地。希望在以后的学习中老师能够更加严格的要求我们，共同开辟美好明
天！！！！
