踝关节周围韧带的解剖及MRI特征

导读踝关节是人体主要的承重关节，是日常生活和体育竞技比赛中易损关节之一，约占所有运动损伤的40%。踝关节周围韧带对维持踝关节稳定性起重要的作用，其损伤常并发踝关节骨折、下胫腓联合分离等，致踝关节周围正常解剖结构被破坏，关节失稳，如未经正确治疗，患者易并发关节松弛、继发软骨损伤、滑膜炎及创伤性骨关节炎等。因而正确认识踝关节的形态结构及其周围韧带分布，掌握踝关节周围韧带的解剖关系，是临床治疗踝关节损伤的基础，对患者的治疗、预后至关重要。本文通过学习交流踝关节周围韧带的解剖学特点及其MRI影像学表现，旨在提高踝关节韧带损伤的临床诊治水平，尤其是对踝关节急慢性疼痛的正确诊断和治疗有重要的指导意义。踝关节一种高度适配的鞍状负重关节，由距骨、胫骨及腓骨下端构成，是躯体与地面接触的重要部位，踝关节周围有三组主要韧带维持关节稳定。根据其解剖位置可分为三组：外侧副韧带复合体、内侧三角韧带和连接胫腓骨远端的下胫腓联合韧带。

一、踝关节周围韧带的解剖学特点

踝关节外侧副韧带复合体

踝关节外侧副韧带由距腓前韧带、跟腓韧带和距腓后韧带组成。

• 距腓前韧带：起自外踝前缘，向前下斜行止于距骨颈外侧面，厚2～2.5mm。中立位时距腓前韧带与足的长轴平行，与小腿的长轴垂直。主要作用是限制距骨前移。

• 跟腓韧带 Calcaneofibular ligament ：起自外踝尖，向后下斜行止于跟骨外侧面，位于腓骨长短肌腱的深方。主要作用是限制跟骨内翻。

距腓后韧带 Posterior talofibular ligament：起自外踝后部的外踝窝，水平向后止于距骨后外侧突，是3束中最强壮的1束。主要作用是限制距骨后移。

踝关节内踝较外踝短，外侧副韧带较内侧薄弱，足内翻肌群较外翻肌群力量强，因此，当踝关节快速运动时，如果足部来不及协调位置，易造成内翻、内旋、跖屈位着地，使外侧副韧带遭受超过生理限度的强大张力，发生损伤。9月8日北京-中医诊疗局部雕塑美容减肥、无痕线雕提升术精品班--点击查看距腓前韧带是防止距骨向前移动的重要组织，断裂后产生向前不稳，在应力下距骨向前移位，产生踝关节前后松动。单纯切断跟腓韧带，可明显显示距骨倾斜，但无前后脱位，只有合并距腓前韧带断裂时，才出现距骨明显的倾斜和距骨前方松动。

踝关节扭伤影像报告

前言

踝关节扭伤是一种常见的运动伤害，特别是在运动或日常生活中不慎摔倒或踩空时容易发生。本文档将通过影像报告的方式，详细描述踝关节扭伤的诊断结果，以及影像学表现。

患者信息

• 姓名：张三

• 性别：男

• 年龄：30岁

• 就诊日期：2022年10月10日

影像检查

患者于2022年10月10日进行了踝关节的X射线检查和MRI检查。 X射线检查结果

正位

• 未见明确骨折影像学表现

• 右踝关节软组织肿胀

侧位

• 右侧踝关节骨皮质无明显骨折或骨移位

• 踝关节间隙正常

• 右侧踝后韧带未见明确断裂标志

MRI检查结果

术前MRI检查

• 右踝关节受伤处见高信号影，可能提示软组织肿胀

• 踝关节附近软组织结构无明显异常诊断

根据X射线和MRI检查的结果，可以初步诊断张三患有右踝关节扭伤，并存在软组织肿胀。

治疗建议

针对踝关节扭伤的情况，以下是一些建议的治疗措施：

1. 休息：患者需要避免重复使用扭伤部位，给予足够的休息时间来恢复受伤的组织。

2. 冷敷：可以使用冰袋或冷敷物敷在踝关节扭伤处，每次15-20分钟，每天3-4次，以减轻疼痛和肿胀。

3. 压迫：使用弹性绷带进行适当的包扎，以稳定踝关节，减轻肿胀。

4. 抬高：尽量将受伤的脚抬高，并使用枕头或坐垫垫高，有助于减轻肿胀和疼痛。

5. 疼痛管理：可根据医生的建议，适当使用非处方药物缓解疼痛，如布洛芬或对乙酰氨基酚。注意：以上建议仅供参考，请在接受专业医生的建议和指导后进行适当的治疗和康复。

预防及康复措施

踝关节扭伤后，及时的康复和预防措施是非常重要的。以下是一些常见的康复建议和预防措施：

• 物理治疗：进行物理治疗，如牵引、按摩、理疗、热敷和电疗，以加速康复和减轻疼痛。

• 功能锻炼：进行适当的康复锻炼，有助于恢复受伤部位的力量和灵活性。

• 加强肌肉力量：通过进行踝关节周围肌肉的力量训练，可以减少再次扭伤的风险。

踝关节查体及影像学检查

第一章主诉

患者主诉踝关节疼痛、肿胀、活动受限等症状。

第二章现病史

详细记录患者的踝关节疼痛起始时间、持续时间、疼痛性质、加重或缓解因素等。还需了解有无外伤史或过度使用关节的史料。

第三章既往史

询问患者有无既往类似症状，以及有无外伤、手术、关节疾病等相关史料。同时需要记录患者过往的处理方式和效果。

第四章体格检查

详细记录患者踝关节的外观、肿胀程度、皮肤颜色变化等。同时需要检查患者的关节活动度、疼痛点、压痛点等。此外，还需注意观察患者步态和行走姿势。

第五章影像学检查

5.1 X光片拍摄正位、斜位和侧位的踝关节平片，以评估骨骼结构、关节间隙和关节面的变化。

5.2 MRI（磁共振成像）

通过MRI扫描来获取踝关节的详细图像，以评估软组织结构如韧带、肌腱、滑膜等的损伤情况。

5.3 CT（计算机断层扫描）

CT扫描可以提供更多关于骨骼结构的细节，对于复杂骨折和关节面的损伤具有较高的分辨率。

5.4 闪烁扫描

闪烁扫描可用于评估关节炎或炎症性疾病，并检查踝关节的骨代谢情况。

第六章辅助检查及实验室检查

根据患者的病情，可进行其他相关血液检查，如血常规、尿常规、炎症标志物等。

第七章诊断与鉴别诊断

根据以上各项检查结果，结合临床表现，进行诊断并与其他可能的疾病进行鉴别。

第八章治疗方案根据患者的具体情况，制定相应的治疗方案，包括药物治疗、物理治疗、手术治疗等。

第九章随访与预后

对于已经接受治疗的患者，需要进行随访并评估治疗效果。根据患者的情况，提供相应的护理建议以及对可能复发或恶化的预防措施。

第十章附件

本文档涉及的附件包括：________

1.踝关节X光片图像。

2.MRI扫描结果。

3.CT扫描结果。

4.其他相关检查结果。

十第一章法律名词及注释

本文档所涉及的法律名词及其注释详见附件。

踝关节骨折MRI报告模板

背景信息

患者姓名：[患者姓名]

性别：[性别]

年龄：[年龄]

临床症状：[主要症状]

临床诊断：[临床诊断]

检查日期：[检查日期]

MRI技术参数

扫描设备：[设备型号]

磁场强度：[磁场强度]

序列类型：[序列类型]

扫描层数：[扫描层数]

层厚：[层厚]

空间分辨率：[空间分辨率]

扫描时间：[扫描时间]

检查结果

T1加权像

- [检查部位]呈[信号强度]信号，无明显异常骨质信号改变。

- [检查部位]周围软组织正常。

T2加权像

- [检查部位]呈[信号强度]信号，显示[骨折类型]。 - [检查部位]周围软组织无明显异常信号。

螺旋CT重建图像

- [检查部位]显示[骨折部位及类型]，[骨折片段之间的错位程度]。

- 无明显关节腔积液及其他骨折相关并发症。

诊断意见

- [骨折部位及类型]，[ACR骨折分级]。

- [骨折片段错位程度]。

- 评估关节面及关节腔未见明显异常信号。

- 排除其他相关并发症如骨折相关软组织损伤等。

结论

根据MRI表现，结合临床症状和CT重建图像，可诊断出患者踝关节骨折，为[骨折类型]。

注意事项

- MRI检查结果应结合临床及其他影像学检查综合分析。

- 本报告仅供医生参考，不作为临床诊断和治疗依据。

以上是一份踝关节骨折MRI报告模板，根据具体情况，可以进行相应的修改和调整。MRI报告应由专业医疗机构的医生编写，在实际应用中需要结合患者的临床症状和其他相关检查结果进行判断和诊断。

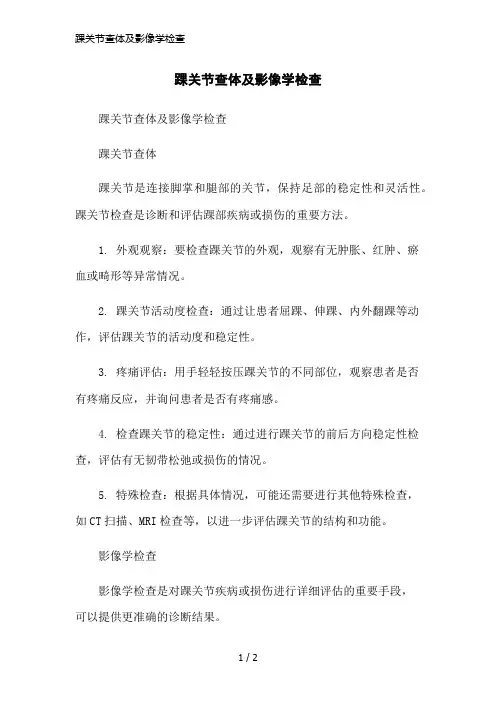

踝关节查体及影像学检查简洁范本
