钛合金表面处理
钛合金表面处理及其生物相容性研究
钛合金表面处理及其生物相容性研究一、钛合金概述钛合金是目前工业上广泛使用的高强度、低密度金属材料，其具有良好的机械性能和化学稳定性。
因此，钛合金在医学和生物领域应用广泛，如人工关节、牙科修复、心脏支架和植入医疗器械等。
但是，与生物体组织的界面接触时，钛合金往往会引发一系列的生物相容性问题。
二、钛合金表面处理钛合金的表面和组织接触时，其生物相容性会受到很大影响。
因此，在制造钛合金植入器材的过程中需要对钛合金表面进行处理以改善其生物相容性。
目前，常用的钛合金表面处理方法主要包括以下几种：1.氧化处理氧化处理是将钛合金表面暴露在氧化性环境中，使其表面形成氧化膜。
该氧化膜可以增加钛合金表面的稳定性和抗腐蚀性，进而增强其生物相容性。
但是，氧化处理后得到的氧化膜厚度不易控制，且容易发生龟裂。
2.电化学处理电化学处理是将钛合金表面浸泡在电解液中，通过控制电位、电流密度和电解液成分等条件，改变钛合金表面的化学成分和形态，增加其生物相容性。
该方法造价相对较低，但对电解液成分和操作条件有一定要求。
3.离子注入离子注入是通过注入氟离子、氮离子等杂质元素，改变钛合金表面的性质。
该方法可以提高钛合金表面的硬度和耐磨性，减少磨损异物对生物体的影响。
但是，离子注入会改变钛合金的晶体结构和化学成分，从而影响其生物相容性。
三、钛合金生物相容性研究钛合金作为一种重要的医用材料，在使用过程中其生物相容性问题备受关注。
近年来，针对钛合金表面处理和生物相容性方面进行了大量研究。
以下为具体研究内容：1.表面处理对生物相容性影响的研究研究表明，不同的表面处理方法对钛合金的生物相容性具有显著影响。
如氧化处理可以改善钛合金表面的抗腐蚀性和稳定性，提高其生物相容性；离子注入可以提高钛合金表面的硬度和耐磨性，但也会对生物相容性造成微小影响。
2.钛合金和人体组织的界面研究钛合金和人体组织的界面接触是关键问题之一。
研究表明，钛合金表面处理可以改变其和人体组织的接触状况，提高钛合金的生物相容性。
钛合金表面化学处理
钛合金表面化学处理钛合金是一种重要的结构材料，具有优良的机械性能和耐腐蚀性能。
然而，其表面活性不高，往往需要经过化学处理来增强表面的性能。
在工业领域中，钛合金表面化学处理是一种常见的方法，可以改善材料的表面性能，增强其耐磨性、耐腐蚀性和附着性。
本文将介绍钛合金表面化学处理的方法和应用。
一、酸洗酸洗是一种常用的钛合金表面处理方法，通过浸泡在酸性溶液中，去除表面氧化物和杂质，提高表面的清洁度。
酸洗后的钛合金表面会变得更加光洁，并且有利于后续的处理工艺，如电镀、溅射等。
二、阳极氧化阳极氧化是一种将金属表面转化成氧化物层的方法，可以提高表面的硬度和耐腐蚀性。
在阳极氧化过程中，钛合金表面会形成致密的氧化层，可以有效地防止表面腐蚀和磨损。
三、化学镀膜化学镀膜是一种将化学物质沉积在金属表面形成一层保护膜的方法，可以提高表面的附着性和耐磨性。
在钛合金表面化学处理中，化学镀膜可以形成多种功能性膜，如光滑膜、阻隔膜和导电膜，以满足不同的工程需求。
四、镀金镀金是一种将金、银、铂等贵金属沉积在金属表面的方法，可以提高表面的美观性和耐腐蚀性。
在钛合金表面化学处理中，镀金可以改善材料的外观，增加附着力和抗氧化性，同时还可以提高材料的导电性能。
五、表面改性表面改性是一种通过化学方法或物理方法改变金属表面性质的方法，可以提高表面的功能性和实用性。
在钛合金表面化学处理中，表面改性可以改善材料的润滑性、耐磨性和耐腐蚀性，增强材料的性能和稳定性。
总结钛合金表面化学处理是一种重要的工艺，可以改善钛合金的表面性能和使用寿命，提高材料的应用范围和市场竞争力。
通过酸洗、阳极氧化、化学镀膜、镀金和表面改性等方法，可以实现钛合金表面性能的定制化和优化化，满足不同工程需求的要求。
希望本文可以为相关领域的研究和实践工作提供一定的参考和指导。
钛及钛合金表面处理方法
钛及钛合金表面处理方法【摘要】钛及钛合金是一种重要的结构材料，其表面处理方法对于其性能和应用具有关键作用。
本文通过介绍机械法处理、化学法处理、电化学法处理、热处理和涂层处理等不同的表面处理方法，探讨了钛及钛合金表面处理的技术特点和应用场景。
这些方法在提高材料表面硬度、耐腐蚀性和增强耐磨性方面发挥着重要作用。
钛及钛合金表面处理的发展前景值得关注，未来可望在航空航天、生物医学和化工领域得到更广泛的应用。
通过不断开发和完善表面处理技术，钛及钛合金的性能和功能将得到进一步提升，为材料科学和工程技术的发展做出贡献。
【关键词】钛及钛合金、表面处理方法、机械法、化学法、电化学法、热处理、涂层、发展前景1. 引言1.1 钛及钛合金表面处理方法的重要性通过合理选择和应用不同的表面处理方法，可以实现钛及钛合金表面的改性和优化，提高其耐磨、耐腐蚀和耐热性能，增强其机械强度和硬度，改善其附着性和润滑性能。
这对于提高材料在特定环境下的工作性能，提高其使用寿命和降低维护成本具有重要意义。
钛及钛合金表面处理方法的研究和应用具有重要的实用价值和经济意义。
钛及钛合金表面处理方法的重要性不可忽视，通过不断的研究与进步，将能为其在各个领域的应用提供更多可能性，并推动其在未来的发展和应用。
2. 正文2.1 机械法处理方法机械法处理方法是一种常用的钛及钛合金表面处理方法，通过机械力的作用，可以改善钛及钛合金的表面质量和性能。
常见的机械法处理方法包括研磨、抛光和喷丸等。
研磨是一种常见的机械法处理方法，通过磨削和切削的方式，可以去除表面的氧化物和杂质，提高表面的光洁度和平整度。
研磨可以分为粗磨和精磨，根据需要选择不同的磨削粒度和压力进行处理。
抛光是一种将表面通过摩擦力进行去除瑕疵，提高表面光洁度和光亮度的方法。
抛光可以采用手工抛光或者机械抛光的方式进行，选择合适的抛光剂和工艺参数可以得到不同的表面效果。
喷丸是一种通过高速喷射金属颗粒或磨料颗粒冲击工件表面，去除氧化皮和提高表面粗糙度的方法。
钛及钛合金板材表面氧化皮、裂纹处理

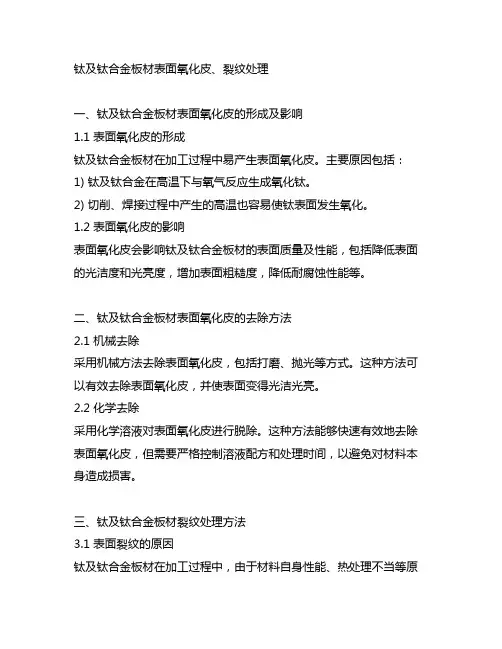

钛及钛合金板材表面氧化皮、裂纹处理一、钛及钛合金板材表面氧化皮的形成及影响1.1 表面氧化皮的形成钛及钛合金板材在加工过程中易产生表面氧化皮。
主要原因包括：1) 钛及钛合金在高温下与氧气反应生成氧化钛。
2) 切削、焊接过程中产生的高温也容易使钛表面发生氧化。
1.2 表面氧化皮的影响表面氧化皮会影响钛及钛合金板材的表面质量及性能，包括降低表面的光洁度和光亮度，增加表面粗糙度，降低耐腐蚀性能等。
二、钛及钛合金板材表面氧化皮的去除方法2.1 机械去除采用机械方法去除表面氧化皮，包括打磨、抛光等方式。
这种方法可以有效去除表面氧化皮，并使表面变得光洁光亮。
2.2 化学去除采用化学溶液对表面氧化皮进行脱除。
这种方法能够快速有效地去除表面氧化皮，但需要严格控制溶液配方和处理时间，以避免对材料本身造成损害。
三、钛及钛合金板材裂纹处理方法3.1 表面裂纹的原因钛及钛合金板材在加工过程中，由于材料自身性能、热处理不当等原因，易产生表面裂纹。
3.2 裂纹处理方法表面裂纹处理的方法包括：1) 清洁：首先需要对裂纹部位进行清洁，去除杂质和氧化层。
2) 热处理：对裂纹部位进行适当的热处理，以消除裂纹并恢复材料的原有性能。
3) 加工修复：对于较深或较宽的裂纹，可以采用加工修复的方法，如焊接、热喷涂等，将裂纹填补并修复表面。
总结：钛及钛合金板材表面氧化皮的形成和裂纹的产生都会影响材料的质量和性能。
在加工过程中，需要采取有效的措施去除氧化皮，并对裂纹进行合理的处理，以保证材料的表面质量和整体性能。
也需要加强对材料加工工艺的管理，确保每一道工序都符合技术要求，以减少表面氧化皮和裂纹的产生。
四、防止钛及钛合金板材表面氧化皮和裂纹产生的措施4.1 加强工艺管理在钛及钛合金板材的加工过程中，需要加强工艺管理，确保每一道工序都符合技术要求。
要严格控制加工温度和环境氧化物的溢出，以减少氧化皮的产生。
对于焊接和切割等高温加工环节，要控制好温度和速度，避免过热和过快的加工造成表面裂纹等质量问题。
钛合金阳极氧化表面处理工艺流程

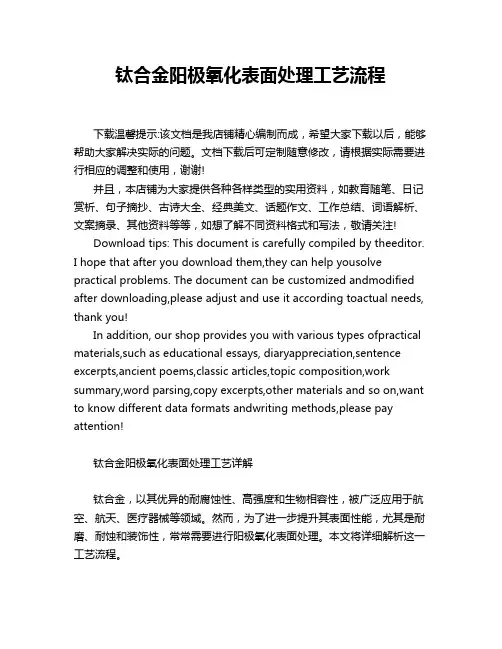

钛合金阳极氧化表面处理工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钛合金阳极氧化表面处理工艺详解钛合金，以其优异的耐腐蚀性、高强度和生物相容性，被广泛应用于航空、航天、医疗器械等领域。
钛合金表面处理工艺
钛合金表面处理工艺
钛合金表面处理工艺有很多种，下面介绍几种常见的处理工艺：
1.阳极氧化：在钛合金表面生成一层致密的氧化膜，提高其耐腐蚀性和耐磨性。
2.电泳涂装：将钛合金放入电泳槽中，通电后使其表面沉积一层涂料，提高其耐腐蚀性和耐磨性。
3.喷砂处理：通过喷砂去除钛合金表面的氧化膜和污垢，提高其表面粗糙度和清洁度。
4.化学镀：在钛合金表面沉积一层金属或金属合金，提高其耐腐蚀性和耐磨性。
5.激光加工：通过激光束在钛合金表面烧蚀出各种形状的图案或文字，提高其装饰性。
6.微弧氧化：在钛合金表面生成一层氧化膜，提高其耐腐蚀性和耐磨性。
7.电解抛光：通过电解的方法去除钛合金表面的氧化膜和污垢，提高其表面光洁度。
8.蚀刻：通过化学反应去除钛合金表面的部分材料，形成图案或文字，提高其装饰性。
9.染色处理：将钛合金放入染色槽中，通入染料后使其表面着色，提高其装饰性。
这些工艺可以单独使用，也可以组合使用，以满足不同的需求。
1。
钛合金表面处理工艺阳极氧化
钛合金表面处理工艺阳极氧化一、前言钛合金是一种具有优良性能的金属材料，广泛应用于航空航天、医疗器械、汽车等领域。
然而，钛合金表面容易受到化学腐蚀和机械磨损的影响，因此需要进行表面处理。
本文将介绍一种常用的钛合金表面处理工艺——阳极氧化。
二、工艺流程1. 清洗首先，将待处理的钛合金件放入清洗槽中，使用化学溶液或超声波清洗器进行清洗。
目的是去除表面油污和杂质，保证表面干净。
2. 酸洗将清洗后的钛合金件置于酸洗槽中进行酸洗处理。
酸洗液可以选择硫酸或盐酸，也可以使用混合酸。
酸洗时间一般为10-20分钟。
酸洗后要用水彻底冲洗干净。
3. 阳极氧化将经过清洗和酸洗处理的钛合金件放入阳极氧化槽中进行处理。
阳极氧化液可以选择硫酸或草酸，也可以使用混合液。
处理时间一般为30-60分钟。
在处理过程中要控制电压和电流密度，以保证表面处理质量。
4. 封孔经过阳极氧化处理后，钛合金件表面会形成一层氧化膜。
为了防止氧化膜被破坏，需要进行封孔处理。
封孔液可以选择热水或镁盐溶液。
封孔时间一般为30-60分钟。
5. 清洗最后，将经过封孔处理的钛合金件放入清洗槽中进行清洗。
清洗时间一般为10-20分钟。
清洗后要用水彻底冲洗干净。
三、工艺参数1. 清洗液：使用去离子水或化学溶液。
2. 酸洗液：硫酸、盐酸或混合酸。
3. 阳极氧化液：硫酸、草酸或混合液。
4. 电压：一般在10-20V之间。
5. 电流密度：一般在2-5A/dm²之间。
6. 处理时间：清洗和酸洗时间各为10-20分钟；阳极氧化时间为30-60分钟；封孔时间为30-60分钟。
四、工艺优点1. 阳极氧化可以增加钛合金表面硬度和耐腐蚀性。
2. 阳极氧化处理后的钛合金表面具有一定的装饰性能，可以提高产品的美观度。
3. 阳极氧化处理后的钛合金表面具有一定的润滑性能，可以减少机械磨损。
五、工艺缺点1. 阳极氧化处理需要较长的时间，且需要控制电压和电流密度，工艺要求较高。
2. 阳极氧化液对环境有一定污染，需要进行废液处理。
钛及钛合金表面处理技术和应用
钛及钛合金表面处理技术和应用钛是一种重要的金属材料，具有优异的机械性能、抗腐蚀性能和生物相容性。
在众多的钛制品中，钛及钛合金表面处理技术和应用，是钛材料应用中的重要领域。
本文将对其进行探讨。
一、钛及钛合金表面处理技术1. 电解氧化电解氧化是一种常用的表面处理技术，通过电解过程使得钛表面生成氧化层。
该氧化层具有优异的抗腐蚀性和抗磨损性能，可以保护钛及钛合金表面，在医学领域、航空航天领域等具有广泛应用。
2. 化学镀膜化学镀膜是一种通过化学反应在钛表面附着有机分子的方法，从而生成膜层，从而改善钛及钛合金的耐腐蚀性、生物相容性和机械性能。
此外，化学镀膜技术还可以使得钛表面呈现特殊的光泽和色彩。
3. 等离子喷涂等离子喷涂是一种高效的表面处理技术，通过把金属材料变成粉末后喷涂在钛表面上，从而实现钛和钛合金表面的表面改性。
该技术可以提高钛材料的耐磨性和抗腐蚀性，还可以使得钛表面更好的粘附其他物质。
二、钛及钛合金表面处理应用1. 医学领域钛及钛合金表面处理技术的应用在医学领域中具有非常广泛的应用。
可通过钛及钛合金表面处理技术及应用制造骨植入物、人工心脏瓣膜等医疗设备。
表面处理后，不仅可以提高钛材料的生物相容性，还可以使钛材料坚固耐用、耐磨、不易脱落，并降低钛材料的磨损程度。
2. 机械工程领域钛及钛合金表面处理技术在机械工程领域中也有广泛的应用。
通过电解氧化、化学镀膜和等离子喷涂等表面处理技术能够进一步提高钛材料的耐磨性、抗腐蚀性、耐高温性能以及抗振动性能。
3. 航空航天领域钛及钛合金表面处理应用在航空航天领域，广泛使用于航空发动机、涡轮机、航空船等部件。
表面处理技术能够大幅度提高钛及钛合金材料的耐腐蚀性和机械性能。
另外，在航空航天领域对钛及钛合金表面颜色和表面光泽等要求都比较高，而化学镀膜技术可以满足这种需求。
三、结论钛及钛合金表面处理技术和应用是钛材料应用领域中的重要领域。
通过电解氧化、化学镀膜和等离子喷涂等技术处理后，不仅可以提高钛及钛合金的耐腐蚀性、生物相容性、耐磨性和机械性能，还可以满足航空航天领域对钛及钛合金表面颜色和表面光泽等要求，具有重要的应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钛合金表面处理
引言
钛在高温下易于与空气中的O、H、N等元素及包埋料中的Si、Al、Mg等元素发生反应，在铸件表面形成表面污染层，使其优良的理化性能变差，硬度增加、塑性、弹性降低，脆性增加。
钛的密度小，故钛液流动时惯性小，熔钛流动性差致使铸流率低。
铸造温度与铸型温差(300℃)较大，冷却快，铸造在保护性气氛中进行，钛铸件表面和内部难免有气孔等缺陷出现，对铸件的质量影响很大。
因此，钛铸件的表面处理与其它牙用合金相比显得更为重要，由于钛的独特的理化性能，如导热系数小、表面硬度、及弹性模量低，粘性大，电导率低、易氧化等，这对钛的表面处理带来了很大的难度，采用常规的表面处理方法很难达到理想的效果。
必须采用特殊的加工方法和操作手段。
铸件的后期表面处理不仅是为了得到平滑光亮的表面，减少食物及菌斑等的积聚和粘附，维持患者的正常的口腔微生态的平衡，同时也增加了义齿的美感；更重要的是通过这些表面处理和改性过程，改善铸件的表面性状和适合性，提高义齿的耐磨、耐蚀和抗应力疲劳等理化特性。
一、表面反应层的去除
表面反应层是影响钛铸件理化性能的主要因素，在钛铸件研磨抛光前，必须达到完全去除表面污染层，才能达到满意的抛光效果。
通过喷砂后酸洗的方法可完全去除钛的表面反应层。
1. 喷砂：钛铸件的喷砂处理一般选用白刚玉粗喷较好，喷砂的压力要比非贵金属者较小，一般控制在0.45Mpa以下。
因为，喷射压力过大时, 砂粒冲击钛表面产生激烈火花，温度升高可与钛表面发生反应,形成二次污染，影响表面质量。
时间为15~30秒，仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。
其余的表面反应层结构宜采用化学酸洗的方法快速去除。
2. 酸洗：酸洗能够快速完全去除表面反应层，而表面不会产生其他元素的污染。
HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗，但 HF—HCl系酸洗液吸氢量较大，而HF—HNO3系酸洗液吸氢量小，可控制HNO3的浓度减少吸氢，并可对表面进行光亮处理，一般HF的浓度在3%~5 %左右，HNO3的浓度在15%~30%左右为宜。
二、铸造缺陷的处理
内部气孔和缩孔内部缺陷：可等热静压技术(hot isostatic pressing)去除, 但
对义齿的精度会产生影响，最好用X线探伤后，表面磨除暴露气孔，用激光补焊。
表面气孔缺陷可直接用激光局部焊接修补。
三、研磨与抛光
1．机械研磨：钛的化学反应性高，导热系数低，粘性大，机械研磨研削比低，且易于磨料磨具发生反应，普通磨料不宜用于钛的研磨与抛光，最好采用导热性好的超硬磨料，如金刚石、立方氮化硼等，抛光线速度一般为900~1800m/min.为宜，否则，钛表面易发生研削烧伤和微裂纹。
2．超声波研磨：通过超声振动作用，使磨头和被研磨面间的磨粒与被研磨面产生相对运动而达到研磨、抛光的目的。
其优点在于常规旋转工具研磨不到的沟、窝和狭窄部位变得容易了，但较大的铸件研磨效果还不能令人满意。
3．电解机械复合研磨：采用导电磨具，在磨具与研磨面之间施加电解液和电压，通过机械和电化学抛光的共同作用下，降低表面粗糙度提高表面光泽度。
电解液为0.9NaCl，电压为5v，转速为3000rpm/min.，此方法只能研磨平面，对复杂的义齿支架的研磨还处于研究阶段。
4．桶研磨：利用研磨桶的公转与自转所产生的离心力，使桶内的义齿与磨料相对摩擦运动而起到降低表面粗糙度的研磨目的。
研磨自动化、效率高，但只能降低表面粗糙度而不能提高表面光泽度，研磨的精度较差，可用与义齿精抛光前的去毛刺和粗研磨。
5．化学抛光：化学抛光是通过金属在化学介质中的氧化还原反应而达到整平抛光的目的。
其优点是化学抛光与金属的硬度、抛光面积与结构形状无关，凡与抛光液接触的部位均被抛光，不须特殊复杂设备，操作简便，较适合于复杂结构钛义齿支架的抛光。
但化学抛光的工艺参数较难控制，要求在不影响义齿精度的情况下能够对义齿有良好的抛光效果。
较好的钛化学抛光液是HF和HNO3 按一定比例配制，HF是还原剂，能溶解钛金属，起到整平作用，浓度<10%, HNO3起氧化作用，防止钛的溶解过度和吸氢，同时可产生光亮作用。
钛抛光液要求浓度高，温度低，抛光时间短(1~2min.)。
6．电解抛光：又称为电化学抛光或者阳极溶解抛光，由于钛的电导率较低，氧化性能极强，采用有水酸性电解液如HF—H3PO4、HF—H2SO 系电解液对钛几乎不能抛光，施加外电压后，钛阳极立刻发生氧化，而使阳极溶解不能进行。
但采用无水氯化物电解液在低电压下，对钛有良好的抛光效果，小型试件可得到镜面抛光，但对于复杂修复体仍不能达到完全抛光的目的，也许采用改变阴极形状和附加阴极的方法能解决这一难题，还有待于进一步研究。
四、钛的表面改性
1．氮化：采用等离子体渗氮、多弧离子镀、离子注入和激光氮化的等化学热处理技术，在钛义齿表面形成金黄色TiN渗镀层，从而提高钛的耐磨性、耐腐蚀
性和耐疲劳性。
但技术复杂，设备昂贵，用于钛义齿的表面改性很难达到临床实用化。
2．阳极氧化：钛的阳极氧化技术较为容易，在一些氧化性介质中，外加电压的作用下，钛阳极可形成较厚的氧化膜，从而提高其耐腐蚀性和耐磨性和耐候性。
阳极氧化的电解液一般采用H2SO4、H3PO4和有机酸水溶液。
3．大气氧化：钛在高温大气中可形成较厚坚固的无水氧化膜，对钛的全面腐蚀、间隙腐蚀都有效，方法比较简便。
五、着色
为了增加钛义齿的美感、防止钛义齿在自然条件下的继续氧化的变色，可采用表面氮化处理、大气氧化和阳极氧化法表面着色处理，使表面形成淡黄色或金黄色，提高钛义齿的美感。
阳极氧化法利用钛的氧化膜对光的干涉作用，自然发色，可通过改变槽电压在钛表面形成多彩的颜色。
六、其他表面处理
1: 表面粗化：为了提高钛与饰面树脂的粘结性能，必须对钛表面进行粗化处理，提高其粘结面积。
临床上常采用喷砂粗化处理，但喷砂会造成钛表面的氧化铝的污染，我们采用草酸刻蚀的方法，得到良好的粗化效果，刻蚀1h表面粗糙度（Ra）可达到1.50±0.30μm，刻蚀2h Ra为2.99±0.57μm，比单独喷砂的Ra（1.42±0.14μm）提高一倍多，其粘结强度提高了30%。
2: 抗高温氧化的表面处理：为了防止钛在高温下的急剧氧化，在钛表面形成钛硅化合物及钛铝化合物，可防止钛在700℃以上温度下的氧化。
这种表面处理对钛的高温氧化非常有效，也许钛表面涂覆这类化合物，对钛瓷结合有利，仍须进一步研究。
