结构胶粘剂金属套筒粘接试验研究
（ ．Ｔ ｎ ｎｖｒｉ ， ｈｎｈ ｉ ００ ２， ｈｎ ； ．Ｆｓｈｒ（ ａ ａｇ ｉｎｓＣ ．Ｌｄ ； ．Ｌ ｉ ｏ ｖｎ ｅ ｏａｏ ａ Ｓｈ ｏ） １ ｏｇｉ ｉｅｓｙ Ｓ ａｇａ ２ ０ ９ Ｃ ｉａ ２ ｉｃｅ Ｔ ｉ ｎ ）Ｆｘ ｇ ｏ ｔ． ３ ａｚ ｕＡｄａｃｄＶ ｃｔ ｎｌ ｃｏ１ Ｕ ｔ ｃ ｉ ｈ ｉ
论 。 由于 国 内对 植筋胶 进 行金 属套 筒粘 接 的试 验研
直径为 １ｍ 的 Ⅱ级 带肋钢 筋 Ｈ Ｂ ３ ， ２ｍ Ｒ ３５ 钢筋植 人
深度 ３ｍ ６ ｍ。
试验共制作 １ 个试样 ， ４ 按植筋胶 品种的不同分 为２ ， 组 每组 ７ 个试样 ， 分别采用德国慧鱼公司成批 产品随机抽样的两种注射式化学植筋胶 ， 第一组采
ｓａ ｃ ｏ ｃ ｍｂｉ ｈ ｔ ｅ ａ ｎ ａ ｉ ｔｒａ ． Ｉｓ ｂ ｎ ｅ ａ ｉｒｔ ｋ ｓ ｉ ｔｎ ｅ ｔ ｏ ｎｅ ｔ ｅ ｓｅ ｌｂ ｒａ ｄ ｂ ｓｃ ｍａ ｅ ｉ１ ｔ ｏ ｄ ｂ ｈ ｖ ｏ ａ ｅ ｍｐａ ｔｏ ｈ ｕ ｌｔ ｆｔ ｅ ａ ｃ ｒ ｇ ｃ ｎ ｔ ｅ ｑ ａｉｙ ｏ ｈ ｎ ｈｏ ａ ｅ
在《 混凝土结构加 固技术规范》 送审稿） （ 附录
Ｆ中 ， 定 了植 筋及 化 学锚 栓 锚 固用 胶 粘 剂 的安 全 规
４ ｍｍ、 度 为 ０ ４ ｍ 的梯 形 螺 纹 ， 属 套筒 加 工 尺 深 ．ｍ 金
寸精确到 ０ ０ ｍ 结构示意如图 １ ．５ ｍ， 所示 ； 钢筋采用
性鉴定应采用金 属套 筒粘 接 的专 门试 验 方法¨ 。 依据该技术规范的规定 ， 本文采用两种型号的植筋 胶制作了金属套筒试样 ， 按规定试验条件和试 验方 法进行了金属套筒粘接拉伸抗剪试验 ， 在对试验结 果统计分析和理论计算 的基础上 ， 出了相关 的结 得
Ｅｘ ｅ ｉ ｅ ｔ ｌＲｅ ｅ ｒ ｈ ｏ ｈ ｎ ｆＭ ｅ ｔ ｌＴ ｂ ｐ ｒｍ ｎ ａ ｓ ａ ｃ ｎ ｔ ｅ Ｂｏ ｄ ｏ ｎ ａ ｕ ｅ
ｆ ｒ Ａｄ ｅ ｉ ｅ ｎ Ｓ ｒ ｃ ｕ ｅ ０ ｈ ｓｙ ｓｉ ｔ ｕ ｔ ｒ
Ｈ Ａ Ｇ Ｈ － ｎ ，ＨＡ Ｇ Ｊ ｎｒｎ ＷＵ Ｊ Ｓ Ｎ ｅ ，ＨＡ Ｇ Ｚ ｉ ａ Ｕ Ｎ ｅ ｕ Ｚ Ｎ ｉ — ｇ ， ｉ ，Ｏ Ｇ Ｌ ｉ Ｚ Ｎ ｈ— ｎ ｊ ａ ｏ ｎ ｙ
Ａｂ ｔ ａ ｔ ｎ ｔ ｅ ｓ ｓｅ ｏ ｄ ｅ ｉ ｅ ｒ ｉ ｆｒ ｅ ｎ ａ ｎ ｎ ｈ ｒ ｇ ｅ ａ ｉ ｒ ｈ ｄ ｅ ｉｅ ｉ ｔ ｅ ｃ ｔ ａ ｕ — ｓｒ ｃ ：Ｉ ｈ ｙ ｔｍ ｆａ ｈ ｓｖ ｅ ｎ ｏ ｃ ｍｅ ｔｂ ｒ ａ ｄ ａ ｃ ｏ ａ ｅ ｂ ｈ ｖ ｏ ，ｔ ｅ ａ ｈ ｓｖ ｓ ｈ ｒ ｉ ｌ ｓ ｂ ｉ ｃ
维普资讯
莱 阳农学院学报 （ 自然科学版） ２ （ ） ２ ０— ２ ，０６ ３ ３ ： ２ ２ ４ ２０ Ｊ ｕｎ／ｆＬ ｌ ｎ ｇｉ ｌ ｒｌ ｏｅｅ（ ａｕａ ｃ ｎｅ ｏｒａ ｏ ａ ａ ｇＡ ｒ ｕｔ ａ Ｃ ｌｇ Ｎ ｔｒｌ ｉ ｃ） ｙ ｃ ｕ ｌ Ｓｅ 文章编号 ：１０ — ７７ ２ ０ ）３～０２ ０ ０ １ ３ １ （ ０６ ０ ２ ０— ５
ｐ ｒ ｒ ｎ ｅ ｈ ｏ ｇ ｈ ｘ ｅ ｉ ｎ ｆ ｈ ｏ ｄ ｏ ｎ ａ ｂ ，ｔ ｅ ｂ ｎ ｒ ｃｐ ｌ ｏ ｅ ａ ｈ ｓ ｅ ａ ｅ ｓ ｄ ｅ ｎ ｅ ｆ ｍａ ｃ ．Ｔ ｒ ｕ ｈ ｔ ｅ ｅ ｐ ｒｍｅ ｔ ｅ ｂ ｎ ｆｍｅ ｔｌ ｕ ｅ ｈ ｏ ｄ ｐ ｉ ｉ ａｓ ｆ ｈ ｄ ｅ ｉ ｒ ｔ ｉｄ ｉ ｏ ｏ ｔ ｔ ｎ ｔ ｖ ｕ ｔｉ ｐ ｐ ｒ ｈ ｓ ａ ｅ ．Ｏｎ ｔ ｅ ｂ ｓｓｏ ｅ ｔｏ ｉ ａ ａｙ ｉ ｏ ｈ ｘ ｅ ｉ ｎ ｅ ｕ ｔ ｔ ｏｎ ｓ ｏ ｔｔ ｅ ｔ ｒ ｅ—ｐ ｒ ｄ ｆ ｒ ｕ ａｉ ｎ ｈ ａ ｉ ｆ ｈ ｒ ｐ ｃ ｎ ｓ ｆｔ ｅ ｅ ｐ ｒｍｅ ｔ ｓ ｌ ，ｉ ｐ ｉ ｔ ｕ ｈ ｈ ｅ ｔ ｌ ｓ ｒ ｅ ｏ ｏ ｉ ｍ ｌቤተ መጻሕፍቲ ባይዱ ｏ
结构胶粘剂金属套筒粘接试 验研究
黄河 军 ， 张建荣 吴 进 宋 磊 张志燕 ， ， ，
（ ．同济大学 ， １ 上海 ２ ０ ９ ； ． ０ ０ ２ ２ 慧鱼 （ 太仓 ） 建筑锚栓有限公司 ； ． ３ 山东省莱州市高级职业学校 ）
摘要 ： 植筋锚 固系统 中 ， 构胶粘剂是钢筋和结构基体锚 固的关键介 质。本文进行 了植筋胶的金属套筒粘接试验 ， 结 探究 了植 筋胶 的粘结锚 固性能 ， 在对试 验结 果回归分析的基础上 ， 提出了植筋胶粘结滑移本构关系 的 Ｔ一 表达式 。 ８ 关键词 ： 胶粘剂 ；金属套筒 ； 粘接 滑移 ； 本构关系 中图分类号 ： Ｕ ８ ．２ Ｔ ５ １２ 文献标识码 ： Ａ
用 Ｆ Ｖ ６ Ｓ植筋胶 ， Ｉ ３０ Ｓ 第二组采用 ＦＳ Ｍ ９ Ｓ植筋 ＩＥ ３０
胶 。植筋时环境 温度 ｌ ５—２ ℃ ， 筋后 ＦＳ ３０ ０ 植 ＩＶ ６ Ｓ 养护 １５ ．ｈ以上 ，Ｉ Ｍ３０ ＦＳ ９ Ｓ养护 ２ ｈ以上， Ｅ ４ 加工制 作 符 合加 固规 范 的要求 … 。
橡胶与金属粘接性能试验方法
经对剥离粘合强度的方向性差异与胶料在模腔内
的流动方向的依赖关系所作的研究说明，两者相
关。
2021/3/27
CHENLI
13
3.4.3 本方法试样制备应注意的问题 可以采用两种模具制备试样。一种用于制备多个试
样，另一种用于制备单个试样。 当试样使用一种橡胶和一种粘合剂时可使用多试样的模具。 模腔与试样长度方向上平行的尺寸为125mm。模具的横 向尺寸取决于每次制样的数量。考虑到所用板材的厚度变 化，给橡胶在模腔留出6mm±0.05mm的深度空间，所以 模腔深度（即与试样平面垂直的方向）也同样是可根据板 材厚度变化的。 除非试样的宽度不适合模具的尺寸，否 则在制备同一种试样时，应使用上述的模具。
下例为板材厚度对试验结果的影响,这里试样板材 为PVC板与再生橡胶用双组份聚氨酯胶粘剂在室温 下粘接，其中1#PVC板为3.0mm厚、2# PVC板为 5.6mm厚。试样粘接后在室温停放24小时后试验。 试验室环境温度23℃停放3小时。试验结果如表1、
表2示。
2021/3/27
CHENLI
19
试验结果。
表 1（试验记录）
1#
2#
剥
试样 宽度 mm
最大 剥离 力
N
离 强 度
N/
破坏类型
试样 宽度
mm
最大剥离 力
N
剥离强 度
N/mm
破坏 类型
mm
25.0
108
4.3
R
25.0
119
4.8
R
25.0
117
4.7
R
25.0
125
5.0
R
25.0
135
5.4

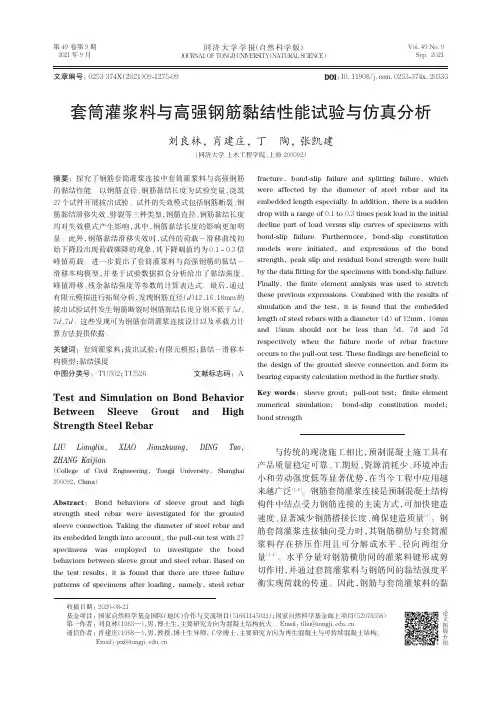

套筒灌浆料与高强钢筋黏结性能试验与仿真分析
Test and Simulation on Bond Behavior Between Sleeve Grout and High Strength Steel Rebar
Key words： sleeve grout； pull-out test； finite element numerical simulation； bond-slip constitution model； bond strength
灌浆料强度测试，实测套筒灌浆料抗压强度为 70. 9 N·mm-2，标 准 方 差 为 3. 5 N·mm-2。 高 强 钢 筋 直 径 d=12、16、18mm，其 实 测 屈 服 强 度 分 别 为 581. 2、 566. 2、508. 4 N·mm-2，相应标准方差为 4. 3、14. 3、 28. 6 N·mm-2。 1. 2 拔出试验试件特征
收稿日期：2020-08-21
基金项目：国家自然科学基金国际（地区）合作与交流项目（51661145023）；国家自然科学基金面上项目（52078358） 第一作者：刘良林（1983—），男，博士生，主要研究方向为混凝土结构抗火。 Email：tlliu@tongji. edu. cn
论 文 拓
通信作者：肖建庄（1968—），男，教授，博士生导师，工学博士，主要研究方向为再生混凝土与可持续混凝土结构。 Email：jzx@tongji. edu. cn
对拉试验［4，7］、拔出试验 、梁 ［9-10］ 式试验［4］等是钢 筋与水泥基胶凝材料黏结性能研究的常见方法。对 拉试验容易发生钢筋对接部分的水泥基材料断裂， 达不到黏结性能研究的目的。拔出试验主要测量拔 出荷载、钢筋与水泥基材料的相对滑移；拔出荷载一 般采用加载设备输出的荷载值；相对滑移的确定，常 用的方法包括测量钢筋自由端的位移［4，11］、加载端与 自由端滑移的平均值 。 ［10，12］ 当黏结长度较短时（≤ 5d，d 为钢筋直径，下同），Eligehausen 等［9］认为自由 端滑移代表钢筋黏结长度中点滑移值的做法具有足 够的精度。梁式试验较好地反映了钢筋与水泥基胶 凝材料的真实受力环境，但试验工作量与周期相对 拔出试验大幅提升。当水泥基胶凝材料的类型不同 时，已有研究发现梁式试验得到的黏结强度与拔出 试验测试值存在比例关系：当水泥基胶凝材料为套 筒 灌 浆 料 时 为 0. 74～0. 79 倍［4］，当 为 混 凝 土 时 为 0. 625～0. 91 倍［13］。综上，本文选择拔出试验开展套 筒灌浆料与高强钢筋黏结性能的试验研究，并结合 有限元软件模拟分析，为钢筋套筒灌浆连接设计与 承载力计算方法的形成提供依据。
金属层与橡胶层粘接用耐高温胶粘剂使用工艺研究及分析

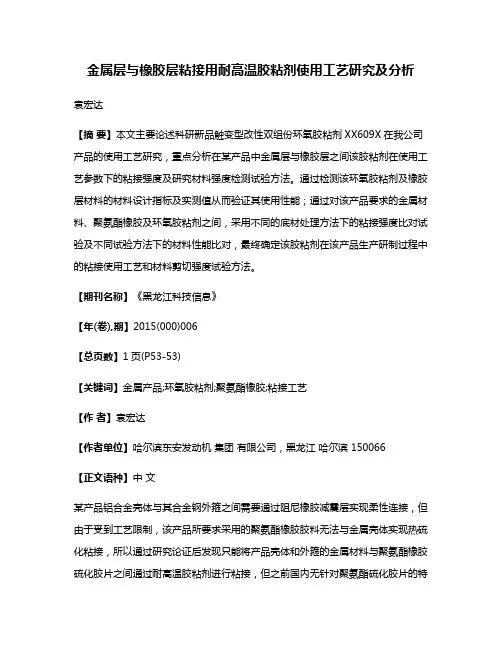

金属层与橡胶层粘接用耐高温胶粘剂使用工艺研究及分析袁宏达【摘要】本文主要论述科研新品触变型改性双组份环氧胶粘剂XX609X在我公司产品的使用工艺研究，重点分析在某产品中金属层与橡胶层之间该胶粘剂在使用工艺参数下的粘接强度及研究材料强度检测试验方法。
通过检测该环氧胶粘剂及橡胶层材料的材料设计指标及实测值从而验证其使用性能；通过对该产品要求的金属材料、聚氨酯橡胶及环氧胶粘剂之间，采用不同的底材处理方法下的粘接强度比对试验及不同试验方法下的材料性能比对，最终确定该胶粘剂在该产品生产研制过程中的粘接使用工艺和材料剪切强度试验方法。
【期刊名称】《黑龙江科技信息》【年(卷),期】2015(000)006【总页数】1页(P53-53)【关键词】金属产品;环氧胶粘剂;聚氨酯橡胶;粘接工艺【作者】袁宏达【作者单位】哈尔滨东安发动机集团有限公司，黑龙江哈尔滨 150066【正文语种】中文某产品铝合金壳体与其合金钢外箍之间需要通过阻尼橡胶减震层实现柔性连接，但由于受到工艺限制，该产品所要求采用的聚氨酯橡胶胶料无法与金属壳体实现热硫化粘接，所以通过研究论证后发现只能将产品壳体和外箍的金属材料与聚氨酯橡胶硫化胶片之间通过耐高温胶粘剂进行粘接，但之前国内无针对聚氨酯硫化胶片的特种专用胶粘剂。
因此在对PU9185聚氨酯硫化橡胶活性基团分析的基础上，通过对环氧、聚氨酯、丙烯酸等不同种类胶粘剂的粘接强度及使用工艺对比分析，最终采用触变型改性双组份环氧胶粘剂××609×，以满足该零件设计时对材料的性能指标和工艺使用要求。
产品与外箍粘接结构示意图见图1。
2.1 工艺研究试验四板剪切粘接强度。
试验方法：GB/T 12830-2008《硫化橡胶或热塑性橡胶与刚性板剪切模量和粘合强度的测定四板剪切》。
2.2 材料粘接强度试验2.2.1 梳型试片方法。
试验方法：GB/T 7124-2008《拉伸剪切强度的测定（刚性材料对刚性材料）》，本试验方法用于检测刚性材料对刚性材料组搭接胶接件的拉伸剪切强度。
[.乙丙橡胶与金属粘接的研究进展Good.gd
粘剂，其中 A 组分含有适量的异氰酸酯，B 组分含有 橡胶和硫化剂；通过选用合适的双组分配比、使用硅 烷类偶联剂（M-25）对金属表面进行适当处理、采用 合适的粘接工艺等一系列措施，可以获得较好的粘 接效果[11]。另外，牌号为列克纳 JQ-1 的异氰酸酯类 胶粘剂 ，可 [12] 以使 EPDM 与金属钢材粘接得非常牢 固，其粘接强度达到 5.0 MPa。 2.1.2 含卤胶粘剂
2 乙丙橡胶与金属的粘接方法
目前，橡胶与金属的粘接方法主要有硬质胶法、 镀黄铜法、胶粘剂法和直接粘接法四种。粘接的工 艺流程通常包括金属接头的设计、金属表面处理、涂 胶或在被粘胶料中直接加入增粘组分、加压贴合和 硫化等工序[9]。
由于乙丙橡胶的结构特性，其与金属的粘接主 要采用胶粘剂法，一般不采用硬质胶法（该法不耐冲 击、不耐热，只能在低于 90 ℃时使用），镀黄铜法和 直接粘接法只是配套使用（一般不单独使用）。
另一类含卤胶粘剂是改性聚氯丁二烯胶粘剂， 由 3-二氯丁二烯（DCB）、甲基丙烯酸甲酯（MMA）共 聚物为主体材料配制而成。这类胶粘剂具有粘接强 度高、操作安全方便等优点，其典型牌号是 J-641， 可用于乙丙橡胶与钢、铝等金属材料的粘接[17]。 2.1.3 水基胶粘剂
水基胶粘剂可以减少有机溶剂的排放，减轻对 环境的污染。水基胶粘剂的成分主要包括聚合物乳 液、表面活性剂及特种硫化剂。采用羟胺和烯丙基 缩水甘油醚改性聚丙烯酸酯水溶性聚合物，所制取 的胶粘剂可明显改善 EPDM 与不锈钢的粘接强度。 国外研究者[18]采用聚丙烯酸酯和聚乙烯胺化学改性 的方法，制备出一种水溶性聚合物偶联剂（PCA）。 该 PCA 在水蒸发过程中能在 EPDM 与金属界面之间 形成物理键、共价键或离子键，在模压时能与 EPDM 一起共硫化，形成较高内聚强度、耐热性和耐化学品 性的胶层。图 4 为 PCA 的一般结构，其中 M 基团具
丁腈橡胶与金属粘接的研究进展
丁腈橡胶与金属粘接的研究进展介绍了丁腈橡胶与金属粘合的基本概念和理论，从金属及丁腈橡胶表面处理、丁腈橡胶的配方、胶粘剂的选择等方面综述了丁腈橡胶与金属的粘接技术及研究进展。
标签：丁腈橡胶；表面处理；促进剂；胶粘剂丁腈橡胶大分子结构中含有强极性CN基团，其耐油性、耐磨性比天然橡胶高30～45 %，并具有优越的耐热性及耐酸、耐碱性能。
将丁腈橡胶和金属2者粘接起来可以制得具有不同构型和特性的复合材料制品，应用于汽车工业、机械制造工业、固体火箭发动机等领域。
在硫化过程中实现橡胶与其他材料粘合，是目前橡胶制品生产中采用的基本方式。
由于丁腈橡胶和金属是2种性能完全不同的材料，为了实现丁腈橡胶与金属的牢固结合，要求从金属及丁腈橡胶表面处理、丁腈橡胶配方、胶粘剂的选择等方面进行考虑[1，2]。
1 丁腈橡胶与金属粘合的基本原理金属表面被氧化后生成氧化层，并具有较高的自由能。
任何一种高聚物都会润湿金属表面，而使分界面的自由能降低。
这种物理吸附所形成的粘合强度要大于高聚物本身的粘合强度。
丁腈橡胶的极性较强，粘合指数高，易于与金属骨架粘合。
为了提高丁腈橡胶与金属的粘合强度，胶料与金属粘合后要进行硫化。
硫化后橡胶与金属的粘合界面模型如图1所示，界面层由金属一侧的金属氧化物层和硫化橡胶一侧的复合补强层组成，这2者对硫化橡胶与金属的粘合缺一不可，例如要生成适当的补强层就必需要有金属氧化物层。
氧化层的厚度对粘合性能影响较大，过厚或过薄都会降低粘合强度，补强层由硫化橡胶与无机物质组合而成，它的模量比硫化橡胶的高，但比金属的低。
由金属一侧扩散出来的金属离子或粒子，通过与橡胶一侧的化学物质反应而生成无机物质（如金属硫化物之类），它使界面近侧的橡胶层得到补强，提高了形变能对粘合强度的贡献。
可以认为，要想形成稳定的界面，就必须在金属氧化层与补强层之间，以及在补强层内的无机物质与橡胶分子之间生成相应的一级结构。
适当厚薄的氧化层之所以对粘合起作用，是由于它能够促进补强层的生成，并且能像生成离子键那样使界面形成稳定的一级结构[2]。
胶粘剂与金属粘接界面专用疲劳测试装置研制 姜鹏飞

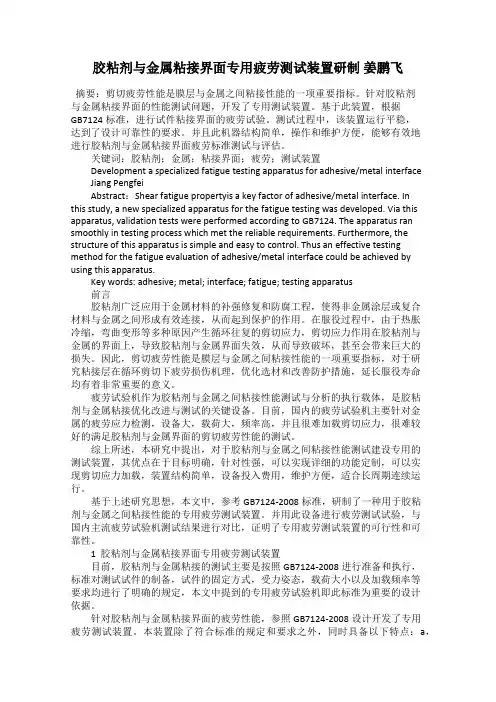

胶粘剂与金属粘接界面专用疲劳测试装置研制姜鹏飞摘要：剪切疲劳性能是膜层与金属之间粘接性能的一项重要指标。
针对胶粘剂与金属粘接界面的性能测试问题，开发了专用测试装置。
基于此装置，根据GB7124标准，进行试件粘接界面的疲劳试验。
测试过程中，该装置运行平稳，达到了设计可靠性的要求。
并且此机器结构简单，操作和维护方便，能够有效地进行胶粘剂与金属粘接界面疲劳标准测试与评估。
关键词：胶粘剂；金属；粘接界面；疲劳；测试装置Development a specialized fatigue testing apparatus for adhesive/metal interface Jiang PengfeiAbstract：Shear fatigue propertyis a key factor of adhesive/metal interface. Inthis study, a new specialized apparatus for the fatigue testing was developed. Via this apparatus, validation tests were performed according to GB7124. The apparatus ran smoothly in testing process which met the reliable requirements. Furthermore, the structure of this apparatus is simple and easy to control. Thus an effective testing method for the fatigue evaluation of adhesive/metal interface could be achieved by using this apparatus.Key words: adhesive; metal; interface; fatigue; testing apparatus前言胶粘剂广泛应用于金属材料的补强修复和防腐工程，使得非金属涂层或复合材料与金属之间形成有效连接，从而起到保护的作用。
商用车车身结构粘接技术研究
商用车车身结构粘接技术研究通过对结构胶粘剂材料性能、工艺性能等研究，建立了框架结构车身与外覆盖件粘接技术，极大降低了框架结构商用车的开发成本，缩短了开发周期。
标签：结构胶粘剂；结构粘接；框架结构；车身外覆盖件；粘接工艺；CAE 分析结构粘接技术是采用结构胶粘剂实现的一种连接技术。
在汽车制造过程中，结构粘接技术是一门新兴的连接技术，为满足汽车制造技术不断提高的需要，作为汽车生产所必需的重要辅助连接技术，结构粘接技术应用越来越广泛。
与焊接、铆接、螺栓连接相比，结构粘接不仅能连接不同材料，如金属和非金属、复合材料等，还可以提高结构的韧性、耐疲劳性、抗冲击性和耐腐蚀性，起到增强汽车结构、防锈、减振和内外装饰的作用，达到减轻车身重量、降低能耗、简化组装工序、提高制品质量和优化产品结构等其它连接方法（如铆接和焊接等）所不能实现的效果。
为了降低各种商用车专用车型开发成本、缩短开发周期，其驾驶室、车身通常采用框架结构。
框架总成与外覆盖件的连接，国内通常采用焊接技术，国外已开始采用结构粘接技术，但仅限于局部外覆盖件粘接。
鉴于上述原因及快速进行各种商用车车身产品开发的实际需求，本项目开展了框架结构车身与金属外覆盖件及非金属外覆盖件、非金属外覆盖件与非金属骨架等结构粘接技术的研究，在大量试验研究、整车粘接工艺研究基础上，完成了车身外覆盖件与框架总成结构粘接技术可靠性评价，建立了框架总成与外覆盖件结构粘接工艺、结构胶粘剂资源平台及车身外覆盖件结构粘接技术标准。
通过本项目的研究，一汽拥有了商用车车身结构粘接技术，该技术确保了：1）可以在不开或少开模具的前提下快速进行各种框架结构车身产品的开发；2）为在基本型上进行商用车专用车型系列化设计提供了技术支撑；3）为整体式复合材料外覆盖件在车身上的应用提供了技术保证；4）可以节省模具及夹具费用。
该技术填补了国内汽车行业在该领域的空白。
1 技术方案设计1.1 车身结构设计商用车车身结构通常有框架结构和传统结构2种结构形式。
胶粘剂对金属复合材料界面性能的影响与改进策略
胶粘剂对金属复合材料界面性能的影响与改进策略1. 引言金属复合材料由金属基体和其他非金属材料组成，在工业制造中广泛应用。
为了提高金属复合材料的性能，通常需要使用胶粘剂来将不同材料固定在一起。
然而，胶粘剂在金属复合材料的界面中起着至关重要的作用。
本文将探讨胶粘剂对金属复合材料界面性能的影响，并提出改进策略。
2. 胶粘剂对界面性能的影响2.1 粘结强度胶粘剂的选择和使用对金属复合材料的粘结强度有直接影响。
胶粘剂应具有足够的附着力来确保金属复合材料的稳定性。
同时，胶粘剂的粘接强度应与金属复合材料的强度相匹配，以避免出现粘接接口断裂的情况。
2.2 界面能量胶粘剂在金属复合材料的界面形成一层粘结层，该层的能量也称为界面能量。
界面能量的大小将直接影响胶粘剂和金属基体之间的黏附性。
较低的界面能量将降低粘结强度和耐化学腐蚀性。
2.3 抗剪强度金属复合材料的工作条件可能包含剪切应力，因此胶粘剂对抗剪强度的要求也很高。
胶粘剂的选择应考虑到金属复合材料所需的抗剪强度。
3. 胶粘剂的改进策略3.1 选择合适的胶粘剂在选择胶粘剂时，需考虑不同金属复合材料的性质，如金属基体材料、非金属材料的种类和性质。
根据这些因素，选择具有良好黏附性和附着力的胶粘剂。
同时，还应考虑胶粘剂与金属复合材料的相容性，以避免不同材料之间的相互作用。
3.2 表面处理在使用胶粘剂之前，对金属复合材料的表面进行适当处理是关键步骤之一。
表面处理可以通过清洁、去除氧化层、打磨等方式进行。
这将有助于增加金属复合材料界面的粘附性和界面能量，从而提高胶粘剂的粘结强度。
3.3 混合比例的优化正确的胶粘剂混合比例对于金属复合材料的性能至关重要。
通过对胶粘剂中各组分配比进行优化，可以改善黏附性和附着力。
此外，还应注意控制胶粘剂的固化过程，以确保胶粘剂能够充分固化，从而提高金属复合材料界面的稳定性。
3.4 添加增强剂在胶粘剂中添加一些适当的增强剂，如纳米颗粒、纤维等，可以改善金属复合材料界面的力学性能。
错固用快固胶粘结拉伸抗剪强度测定法之一钢套筒法
错固用快固胶粘结拉伸抗剪强度测定法之一
钢套筒法
错固用快固胶粘结拉伸抗剪强度测定法之一钢套筒法是一种用于
测定快固胶粘结剂在钢材粘结中的拉伸抗剪强度的方法。
该方法使用
一个钢套筒将两个试样（一般为相同材质的金属材料）连接起来，然
后在剪切试验机上进行剪切试验。
在测试过程中，应力会逐渐增加，
直到试样发生破坏。
这种方法常用于评估快固胶粘结剂在金属结构中的强度和耐久性。
通过测定胶粘剂与金属之间的粘结强度，可以确定胶粘剂是否能满足
设计要求，并且对实际使用环境的要求具有足够的强度和稳定性。
钢套筒法是一种常用的测定胶粘剂拉伸抗剪强度的方法之一，它
具有操作简单、结果可靠的优点。
然而，测试结果可能会受到多种因
素的影响，包括胶粘剂的类型、试样的准备和测量的准确性等。
因此，在使用该方法进行测试时，需要根据具体的应用要求和标准规范进行
操作，并综合考虑多个因素进行评估。
胶黏剂在钢结构建筑工程中的应用
胶黏剂在钢结构建筑工程中的应用摘要：伴随着社会经济的快速发展，钢结构因为自重轻、抗震性好在很多建筑中都得到了比较广泛的应用，如多层和小高层的住宅、大跨度的体育场馆和轻钢门式结构的建筑都具有比较好的应用前景。
但是钢结构在应用的过程中也不可避免的存在着一些需要解决的问题，比如在对轻钢结构的维护中发现，金属屋面板大多会存在有较为普遍的漏水情况，这会在很大程度上损害建筑内部的装修，对居住着的生活也会造成一定的困扰。
所以，妥善的解决钢结构建筑所存在的各种缺陷、提升钢结构的科技含量已经成为了目前国内建筑领域研究的热点问题。
本文主要结合工作实践，分析研究了胶黏剂在钢结构建筑中的应用情况，以期能够更好的促进钢结构建筑的发展。
关键词：胶粘剂；钢结构建筑；防水处理钢结构建筑虽然在我国出现的比较晚，但是发展的速度快，目前在各个领域的建筑设计中，钢结构都是重点考虑的建筑模式。
特别是大型的体育场馆建设方面，钢结构更是发挥出了巨大的优势，获得了各方的好评。
但钢结构建筑金属屋面漏水情况一直是影响钢结构建筑发展的重要因素，科学的选取和使用胶黏剂，做好钢结构建筑的防水处理，对于有效的促进钢结构建筑的健康发展有着十分重要的现实意义。
1胶黏剂的使用原理探讨胶黏剂之所以能够和被粘的界面产生一种相互作用的粘接力，主要的原因是来源于共价键和离子键等所产生的化学键力。
分子间的作用力是普遍存在于所有的粘连体系之中的，当然其他的作用力也是存在的，但是只有其存在才可以成为粘接力的来源。
在粘接之前一般胶黏剂会是一种液态的形式，在粘接之后会变成一种强度更大的固态形式，并不是所有的胶黏剂所采用的都是同一种固化的方式，不同的胶黏剂要具体依据说明进行固化粘接，这样才能达到应用的效果。
胶黏剂在钢结构建筑中应用时要充分的考虑到胶黏剂的组成以及被粘接物体表面的各种情况，这样才能够获得比较好的粘接效果，最大限度的发挥胶黏剂的作用。
2钢结构建筑中胶黏剂的具体应用分析2.1胶黏剂对于钢结构建筑层面具有很好防水效果2.1.1 钢结构建筑层面漏水原因和解决方案在实践中在金属板屋面发生漏水的原因是多种多样的。
