行人过街语音提示柱说明书
交通安全语音提示桩特点及功能
交通安全语音提示桩产品特点
• 1. 智能检测行人和人行红绿灯状态，并采取人性化的语音方式，提醒盲人 和行人横过斑马线时，注意人身安全。
•
•
2.
CE认证电源，AC85V~AC264V宽电压工作范围。
3. 结构新颖，外形美观，安装方式适应不同的安装环境，施工安装极为方 便。
•
• •
4.
5.取电方式Βιβλιοθήκη 直接从交通人行横道信号灯上接线即可。
采用模块化设计、维修及更换部件异常快捷。
6. 符合国家标准GB14887-2011《道路交通信号灯》中的相关规定，“应 在人行横道信号灯的绿灯信号周期内发出过街提示声音或语音，声音应具有 朝向人行横道线的指向性”的提示装置。 7. 防水等级IP54。
•
交通安全语音提示桩产品功能
• 1. 当行人需要通过交通十字路口，经过“行人闯红灯语音提示桩；又称； 交通安全语音提示桩、行人闯红灯语音提示器、智能红外感应交通安全语音 提示桩”时，即将进入到人行横道线时，红外“人体感应器”会立刻检测行 人状态，并且嵌入式微控制器智能识别人行红绿灯状态，进行合理的语音提 示。 2. 当系统辨识到人行灯是红灯时，“行人闯红灯语音提示桩；又称；交通 安全语音提示桩、行人闯红灯语音提示器、智能红外感应交通安全语音提示 桩”会智能语音提示“现在红灯，请遵守交通规则，勿闯红灯”，提醒盲人 和行人当前通过交通路口会带来危险。 3. 当系统辨识到人行灯是绿灯时，“行人闯红灯语音提示桩；又称；交通 安全语音提示桩、行人闯红灯语音提示器、智能红外感应交通安全语音提示 桩”会智能语音提示“现在绿灯，请通行”，提醒盲人和行人此时能够安全 地通过斑马线。 4. 当交通十字路口无行人通过时，“行人闯红灯语音提示桩；又称；交通 安全语音提示桩、行人闯红灯语音提示器、智能红外感应交通安全语音提示 桩”不进行语音提示，而且系统声音大小可以分不同时间段来进行调整，来 减小道路噪声

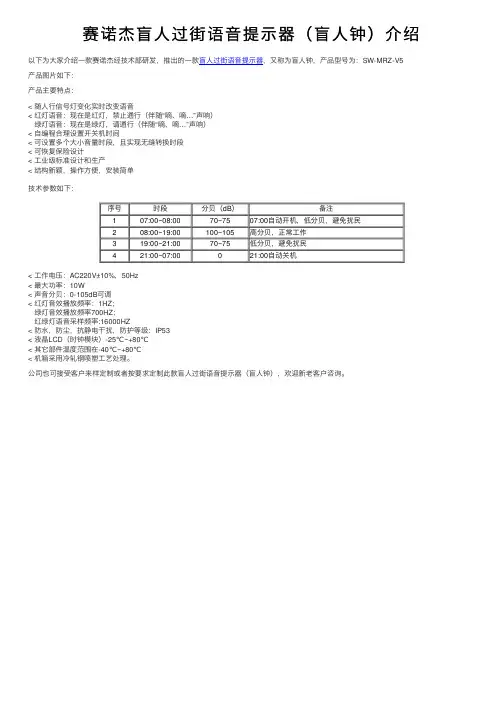

赛诺杰盲人过街语音提示器（盲人钟）介绍
赛诺杰盲⼈过街语⾳提⽰器（盲⼈钟）介绍以下为⼤家介绍⼀款赛诺杰经技术部研发，推出的⼀款盲⼈过街语⾳提⽰器，⼜称为盲⼈钟，产品型号为：SW-MRZ-V5
产品图⽚如下：
产品主要特点：
< 随⼈⾏信号灯变化实时改变语⾳
< 红灯语⾳：现在是红灯，禁⽌通⾏（伴随“嘀、嘀…”声响）
绿灯语⾳：现在是绿灯，请通⾏（伴随“嘀、嘀…”声响）
< ⾃编程合理设置开关机时间
< 可设置多个⼤⼩⾳量时段，且实现⽆缝转换时段
< 可恢复保险设计
< ⼯业级标准设计和⽣产
< 结构新颖，操作⽅便，安装简单
技术参数如下：
序号时段分贝（dB）备注
107:00~08:0070~7507:00⾃动开机，低分贝，避免扰民
208:00~19:00100~105⾼分贝，正常⼯作
319:00~21:0070~75低分贝，避免扰民
421:00~07:00021:00⾃动关机
< ⼯作电压：AC220V±10%，50Hz
< 最⼤功率：10W
< 声⾳分贝：0-105dB可调
< 红灯⾳效播放频率：1HZ；
绿灯⾳效播放频率700HZ；
红绿灯语⾳采样频率:16000HZ
< 防⽔，防尘，抗静电⼲扰，防护等级：IP53
< 液晶LCD（时钟模块）-25℃~+80℃
< 其它部件温度范围在-40℃~+80℃
< 机箱采⽤冷轧钢喷塑⼯艺处理。
公司也可接受客户来样定制或者按要求定制此款盲⼈过街语⾳提⽰器（盲⼈钟），欢迎新⽼客户咨询。
语音提示桩施工方案
语音提示桩施工方案一、概述语音提示桩是一种用于向行人、驾驶员等提供语音信息的设备，常用于公路、街道、学校等场所。
本文档旨在介绍语音提示桩的施工方案，包括准备工作、施工流程、材料和设备使用等。
二、准备工作在施工开始之前，需要进行一些准备工作。
以下是准备工作的步骤：1.确定施工地点：根据需要设置语音提示桩的位置，确定施工地点。
2.获取施工许可：根据当地的规定，申请并获取施工许可。
3.检查土地情况：在施工地点进行土地勘察，确保地面平整、无明显障碍物。
4.准备材料和设备：根据需要，准备好所需的语音提示桩、电线、控制设备等。
三、施工流程在准备工作完成后，可以开始进行施工。
以下是施工流程的步骤：1.安装语音提示桩：根据设计图纸，选择合适的位置，将语音提示桩安装在地面上。
2.连接电线：将语音提示桩与控制设备之间的电线连接起来，确保连接牢固。
3.测试语音提示功能：在安装完成后，进行语音提示功能的测试，确保语音提示桩正常工作。
4.地面整理：在安装和测试完成后，进行地面的整理工作，确保地面整洁。
5.清理施工现场：将施工过程中产生的垃圾、材料等进行清理，保持施工现场的整洁。
四、材料和设备使用在施工过程中需要使用一些特定的材料和设备。
以下是常用的材料和设备的介绍：1.语音提示桩：用于向行人、驾驶员等提供语音信息的设备。
2.电线：用于连接语音提示桩和控制设备的电线。
3.控制设备：用于控制语音提示桩的工作状态和播放内容。
4.工具：包括螺丝刀、扳手、螺母等，用于安装和调整语音提示桩。
五、注意事项在进行语音提示桩的施工过程中，需要注意一些事项。
以下是一些常见的注意事项：1.安全第一：在施工过程中，要确保施工人员的安全，佩戴好安全帽、手套等个人防护装备。
2.遵守规定：施工过程中要严格遵守当地的施工规定和安全操作规范。
3.注意线路布置：在安装电线时，注意线路的布置，避免交叉和绕远。
4.定期维护：安装完成后，要对语音提示桩进行定期维护和检修，确保其正常工作。
警示柱的详细说明书
警示柱的详细说明书
弹性警示柱又称弹力柱，弹性柱，诱导柱，警示柱，柱式诱导标，警示棒，塑料弹力棒路障，防撞柱，反光诱导标诱导柱，道路标柱。
zy12
在城市路口，人行道，建筑物之间的隔离，使行驶的机动车辆起到警示作用，一旦撞上也不会造成第二次伤害。
白天红白、红黄颜色醒目明显，晚上的晶格套能反射出耀眼的光芒，提醒驾驶员注意。
警示柱用途:
1、中运智能集团的警示柱可以作临时性防护使用。
底座重，不受风力影响；随时调整位置，可临时作为防护柱使用；
2、也可以固定安装。
配有施工安装的三眼结构；
3、可顶替路锥的使用功能。
警示柱特点:
弹力柱的下底盘用钉安装固定地面，底盘内装置弹力绳，整体全面反光，此弹力柱（诱导柱）在受到碰压、撞倒后，柱子自动回弹恢复原状，起到一种不倒翁的效果，这样大可减少对车其本人的碰撞的损坏。
抗压、抗撞、抗摔反光弹力柱，产品款式新颖,倾复功能可以保护产品的合用及车辆撞击后不损坏车辆，环型顶部使之移动方便能与各种反光杆及塑料警示链条配套使用，能起到防护及隔离的作用。
警示柱材质:
警示柱是一款集多种用途的产品,主体采用PE材料配以橡胶底座制成；反光套颜色：白色、黄色、红色等多种颜色可选。
警示柱安装位置:
一般用于道路的隔离、物业小区的隔离防护、停车位的分类排列、市政施工、公共活动的隔离防护、高速公路路收费口、城市道路路口，人行道口、临时性分割道路、分割危险或禁止区域、用于交通栏杆的两端，可与一次性警戒带、警示链条、警示连杆等配合使用。
警示柱安装方法:
安装比较方便，通常采用标准块状任意组合方式和“内膨胀锚固技术”，底部用钢钉或螺丝固定，安装牢固，稳定可靠，车辆撞击时不会松动。

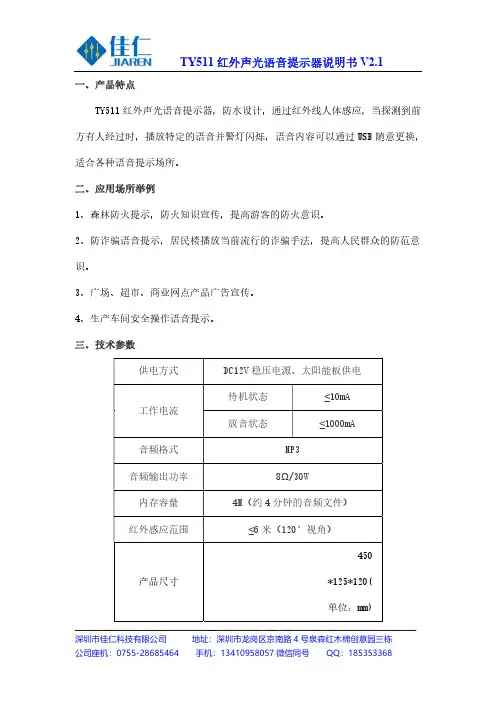

TY511 红外声光语音提示器说明书
一、产品特点
TY511红外声光语音提示器，防水设计，通过红外线人体感应，当探测到前方有人经过时，播放特定的语音并警灯闪烁，语音内容可以通过USB 随意更换，适合各种语音提示场所。
二、应用场所举例
1、森林防火提示，防火知识宣传，提高游客的防火意识。
2、防诈骗语音提示，居民楼播放当前流行的诈骗手法，提高人民群众的防范意识。
3、广场、超市、商业网点产品广告宣传。
4、生产车间安全操作语音提示。
三、技术参数
___________________________________________________________________________________________
四、接口说明
___________________________________________________________________________________________
五、产品尺寸图
六、更新语音文件说明
USB 数据线一头插到设备，另一头插到电脑。
电脑会弹出一个新的盘符（U 盘），打开U 盘，把旧的语音文件删掉，复制新的语音文件即可。
___________________________________________________________________________________________
七、遥控器按键功能图示
播放模式说明：有两种播放模式，通过“播放模式键”切换选择，需要在播放声音的过程中按按键切换才有效。
单曲播放：每次感应都播放同一语音内容； 下一曲播放：每次感应播放下一曲语音内容；。
智慧行人过街预警一体化立柱[发明专利]
![智慧行人过街预警一体化立柱[发明专利]](https://img.taocdn.com/s3/m/ed6ee7a7fe4733687f21aa5c.png)
专利名称：智慧行人过街预警一体化立柱专利类型：发明专利
发明人：杨朝友,胡杏鸳,刘俊
申请号：CN202010849287.0
申请日：20200821
公开号：CN112049045A
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本发明涉及智慧交通技术领域，且公开了智慧行人过街预警一体化立柱，包括底座，所述底座的顶部固定安装有支撑杆，所述底座的内部固定安装有电机，所述支撑杆的内部活动安装有活动座，所述电机的输出轴固定安装有贯穿活动座的螺纹杆，所述支撑杆的内部活动安装有数量为两个且分别位于活动座左右两侧的活动块，所述活动块的前后两侧均固定安装有转轴，所述活动块远离活动座的一侧固定安装有栏杆，所述支撑杆的左右两侧均固定安装有位于栏杆底部的垫块。
该智慧行人过街预警一体化立柱，不仅便于使得提醒行人，起到良好的预警作用，还操作简单，使用者不需要将外壳的整体拆下后进行维修，增加了维护或维修的效率。
申请人：扬州市法马智能设备有限公司
地址：225600 江苏省扬州市高邮市高邮镇工业集中区
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：艾秀丽
更多信息请下载全文后查看。
行人过街智能预警系统
在没有信号灯控制的交叉口或路段，为保障行人过街的安全，主要通过设置相应的标志标线，提前告知机动车驾驶人前方是行人过街区域，注意减速让行，必要时停车让行，也就是当前国内推行的“礼让行人”。
在这种条件下，行人安全的保证仍然依赖于驾驶人的主动发现，那么行人过街智能预警系统就显得尤为重要。
其一，驾驶人的多种心理与生理情况会有疏忽大意；其二，给交通运行效率造成一定的影响；其三，在低照度（夜间）、低能见度（雨雾等）情况下驾驶人极难快速准确地识别行人；其四，持续加速度或超速度驶近斑马线的车辆可能失控冲撞行人。
行人过街智能预警系统介绍系统组件：C-V2X RSU（Road Side Unit）双模路侧单元、赛康交安I2V面板显示发光标志、I2V示警设施、全天候视频图像识别装置、雷达测速（选配）、屏显式语音播报器（选配）。
系统工作原理：（一）检测到行人将要进入或正在通过斑马线时：1、事件信息通过RSU发送到车载OBU（On Board Unit）设备，实现主动告知促使车辆自动或驾驶人主动减速、直至停车让行。
2、系统控制芯片发送指令给相应的面板显示发光标志、LED示警桩、LED 地灯等路侧设施，通过频闪、变色的方式向车辆驾驶人发送远距离强警示信息，驾驶人提前采取相应的让行措施。
（二）系统检测到持续加（超）速度的车辆驶向斑马线时：系统控制芯片向屏显式语音播报器发送指令，通过跃动的字幕告知尚未进入斑马线的行人，通过语音播报告知斑马线的行人注意避让车辆。
整个事件信息传输过程在云平台实时记载，云平台也可以对整个系统设施的工作状态实时知情。
系统功能优势：（一）是新一代通信技术条件下的网联、芯片、传感、图像识别、数据运算、全天候可视等技术的融合集成，稳定可靠。
（二）自动检测行人过街、车辆行进，主动发送风险事件信息，行人、车辆主动采取措施。
克服了传统条件下无人过街时的车辆亦需减速；克服了无法知情可能失控车辆冲撞行人的风险；克服了低照度、低能见度、车辆灯光强烈等情况下识别滞后的困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行人过街语音提示柱说明书
行人过街语音提示柱图片：
行人过街语音提示柱型号：SW-PCC-V
功能：
< 闯入报警：将主杆接入220V信号灯的输入线，按照红色和绿色两线接入；将主副柱的光栅位置进行调整，使其能够接收到红外线并与人行信号灯同步。
当人行灯的绿灯亮时，行人从主柱和副柱之间通过时，就阻断光栅红外对射，但是设备不会发出语音提示；当人行灯的红灯亮时，行人从主柱和副柱之间通过时，就阻断光栅红外，此时，主桩和副桩会同时发出语音提示，以提示行人已经闯红灯，语音提示内容可定制。
< 考虑到深夜有人闯红灯，发出的报警声会扰民，需要通过光敏二极管对声音输出进行控制。
一般情况下，早上天一亮就会正常发出提示音，天黑后可以再工作一到两个小时左右，就停止工作。
< 当提示柱正常运行后，主柱和副柱上的LED屏会同时亮起，红灯时，LED屏显示“红灯禁行”；绿灯亮时，LED屏会显示“绿灯通行”，根据人行灯的状态，可以自行转换显示，文字提示内容可定制。
技术参数：
< 外壳体采用铝合金材质，应具有良好的抗氧化性，使用期内设备不褪色。
< 总高度1.3m，顶部由红色的“×”和绿色的“↑”组成，正面高度为1.2m，背面高度为 1.3m。
< 在顶部的信号灯中，内嵌入了光敏LED组件，可以对可见光进行感应。
在白天，感应可见光产生信号给到提示柱；在夜晚，不产生信号。
< 正面文字显示部分为P10双色显示屏，尺寸为640*160mm，可以外接控制软件，任意显示文字和图案。
< 正面显示屏上面为发声部位，特殊的设计可保证声音向指定方向传播。
< 提示柱的内侧为光栅组件，采用的光栅为工业专用定制，工作温度为-30℃~+55℃，
耐低温工作特性远超普通光栅。
光栅的传输距离为10m。
< 提示柱的背部为检测板，当提示柱产生故障时，可取下检修板进行检修。
< 提示柱内部有两个6Pin的接线端子，方便外部接线。
< 主副柱之间通过一根3*1.5m2的电缆线连接，使得主副柱之间显示屏和语音保持同步。
< 外壳防护等级：IP53。
< 耐高、低温性能：-30℃~+55℃。
< LED显示屏：发光单元使用的LED P10 室外双基色屏。
< 光栅：四光束对射。
< 工作电压：AC220V±20%，50Hz±2Hz。
安装尺寸图：接线示意图：。
