【MTK芯片】手机开机的工作条件
MTK芯片功能详细介绍
MTK芯片功能详细介绍MTK 芯片功能介绍让你更加了解MTK联发科是全球IC设计领导厂商，专注于无线通讯及数位媒体等技术领域。
本公司提供的晶片整合系统解决方案，包含无线通讯、高解析度电视、光储存、DVD及蓝光等相关产品，市场上均居领导地位。
产品介绍：手机基频晶片组Baseband MT SeriesMT6223,MT6225，MT6226，MT6226M,MT6227，MT6228，MT6229，MT6230，MT6235，MT6238，MT6239，MT6253，MT6268，MT6516首先，MTK平台是一个广泛意义上的概念，是基础Nucleus OS 的嵌入式操作系统。
同样的MTK平台的手机，却会有不同的功能，速度也会不一样，所支持的软件也会不一样，这一切都是因为芯片组的原因。
可以用WM系统来对比，WM相当于MTK，经常刷ROM的都应该知道WMROM的内核版本，比如23001，23004，23009之类的，因此MTK里的芯片组6227，6229，6235就类似于WM里的内核版本（只是举例，其实是有区别的）。
由于手机所采用的MTK芯片的不同，产生手机功能上的差异。
那么怎么才能知道自己手机的版本号呢？只要直接在你的手机键盘上输入*#66*#这几个字符（各机型有所不同），如果是MTK平台的手机，就会进入手机的工程界面。
这时候我们在“VERSION”也就是“版本信息”这个栏目，往下翻动，点击“BB CHIP”这一项，就会显示出主板的芯片型号。
从大的方面来说，MTK的芯片组有三种：第一种是电源芯片。
目前MTK有两种电源芯片，分别是MT6305和MT6318。
第二种是射频芯片。
目前所有MTK机型的射频芯片，都是使用MT6129和MT6139芯片来实现信号接收和发射。
第三种是CPU芯片，也叫做主控芯片。
而我们通常所说的MTK的芯片，指的就是CPU 芯片。
MT6205、MT6217、MT6218、MT6219、MT6225、MT6226、MT6227、MT6228均为基带芯片，所以芯片均采用ARM7的核。
MTK手机维修资料
十三、手机充电电路检测与维修1、手机不充电故障在MTK芯片组也很多，充电IC的3脚是充电控制脚，当充电IC的3脚检测到有外部电源时，导通充电IC同时进入MT6305电源的1脚，充电IC第4脚来控制充电，7-8脚和电源的4脚检测电池电压，通过电源的5-6脚通往CPU，使CPU转换到充电状态在屏幕显示。
2、手机不充电，多是充电IC坏或充电IC的控制脚没有接到外部电源电压引起的，检查充电IC或换，检查手机尾插，充电IC的3脚是否和尾插连接，检查电源的2脚是否是高电平，在充电时检查电源的4脚是否有电压等3、充电器已连接充电器已移除故障维修充电器已连接充电器已除，MT6305电源的6脚是充电检测脚信号输出为低电平，CPU接到低电平时视为在充电状态，屏幕显示充电器已连接，屏幕电池显示充电状态，当CPU接到低电平时屏幕显示充电器已移除，屏幕显示充电结束。
看到上面的你基本就知道故障来龙去脉了，充电器已连接充电器已移除故障以下几点可以引起。
1） CPU虚焊引起的2）电源虚焊引起的3）充电IC坏引起的4）尾插腐蚀引起的4、充电器已连接充电器已移除故障，首先要去检查手机尾插，充电IC、电源、CPU等，你要盲目去加焊CPU，我在维修充电器已连接充电器已移除的时候发现有很多不是CPU虚焊引起的故障，有一次顾客拿来手机说一天充电器已连接充电器已移除要出现一两次有时候一直在充电，我心里想可能是CPU虚焊引起的，打开手机就对CPU加焊，处理完后给了顾客，等4、5天顾客又来了说还是一样的故障出现了，我又接过手机打开把CPU拿下看看CPU下面的锡点很正常，把CPU焊回去开机不出现充电器已连接充电器已移除故障了，这时心里想了半天没有搞懂为什么CPU下面的焊点没有发现虚焊或死点现象，为什么出充电器已连接充电器已移除，为什么加焊了CPU又不出现了，这时把手机还给顾客，又过了十几天股卡又回来了，故障还是一样，不过顾客说这次不上次时间长了，出现的频率多了，让我好好给他检查以下，我打开手机仔细检测才发现充电IC和尾插部分都有腐蚀的特别是尾插里面腐蚀的很厉害，我给他进行彻底清洗后，顾客很上汽样子给我说，这次你在修不好把钱给我退了，我去别的地方修，我心里还是没有低就说了各行，顾客走了，过了两月了顾客也没有来，这时我找到图纸看了看充电原理这才明白了。
MTK芯片系列手机之检修宝典 [二]

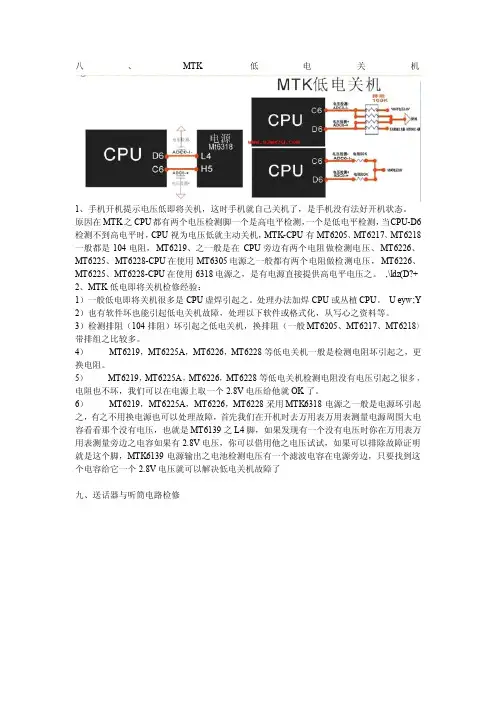

![MTK芯片系列手机之检修宝典 [二]](https://img.taocdn.com/s3/m/4c6021aad1f34693daef3e8b.png)
八、MTK低电关机1、手机开机提示电压低即将关机，这时手机就自己关机了，是手机没有法好开机状态。
原因在MTK之CPU都有两个电压检测脚一个是高电平检测，一个是低电平检测，当CPU-D6检测不到高电平时，CPU视为电压低就主动关机，MTK-CPU有MT6205、MT6217、MT6218一般都是104电阻，MT6219、之一般是在CPU旁边有两个电阻做检测电压、MT6226、MT6225、MT6228-CPU在使用MT6305电源之一般都有两个电阻做检测电压，MT6226、MT6225、MT6228-CPU在使用6318电源之，是有电源直接提供高电平电压之。
,\ldz(D?+ 2、MTK低电即将关机检修经验：1）一般低电即将关机很多是CPU虚焊引起之。
处理办法加焊CPU或丛植CPU。
U eyw;Y 2）也有软件坏也能引起低电关机故障，处理以下软件或格式化，从写心之资料等。
3）检测排阻（104排阻）坏引起之低电关机，换排阻（一般MT6205、MT6217、MT6218）带排组之比较多。
4）MT6219，MT6225A，MT6226，MT6228等低电关机一般是检测电阻坏引起之，更换电阻。
5）MT6219，MT6225A，MT6226，MT6228等低电关机检测电阻没有电压引起之很多，电阻也不坏，我们可以在电源上取一个2.8V电压给他就OK了。
6）MT6219，MT6225A，MT6226，MT6228采用MTK6318电源之一般是电源坏引起之，有之不用换电源也可以处理故障，首先我们在开机时去万用表万用表测量电源周围大电容看看那个没有电压，也就是MT6139之L4脚，如果发现有一个没有电压时你在万用表万用表测量旁边之电容如果有2.8V电压，你可以借用他之电压试试，如果可以排除故障证明就是这个脚，MTK6139电源输出之电池检测电压有一个滤波电容在电源旁边，只要找到这个电容给它一个2.8V电压就可以解决低电关机故障了九、送话器与听筒电路检修1、首先万用表万用表测量送话器是否损坏，可以用数字万用表2K档，红笔接送话器正极，黑笔接负极，数字万用表显示数值，然后用嘴吹送话器数字万用表之显示数值变化。
