南方CASS7.1操作步骤
南方CASS7.1操作步骤CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图1-1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。
本章将对各项菜单的功能、操作过程及相关命令逐一详细介绍。
对于本章，最好是边阅读边操作。
您没有必要将本章的内容全部死记硬背，因为它们在很大程度上是供您随时查阅的，应在操作的基础上来理解和运用。
1.1 CASS7.0顶部下拉菜单几乎所有的CASS7.0命令及AutoCAD 2006的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。
下面就对下拉菜单逐个详细介绍其功能，操作过程及相关命令。
1.1.1 文件图1-2 文件菜单本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。
1．新建图形文件…功能：建立一个新的绘图文件。
操作过程：左键点取本菜单项，然后看命令区。
提示：输入样板文件名[无（.）]<acadiso.dwt>: 输入样板名。
其中，acadiso.dwt即为CASS7.0的样板文件，调用后便将CASS7.0所需的图块、图层、线型等载入。
直接回车便可调用。
若需要自定义样板，输入所指样板名后回车即可。
输入“．”后回车则不调用任何样板而新建一个空文件。
【样板】：即模板，它包含了预先准备好的设置，设置中包括绘图的尺寸、单位类型、图层、线形及其他内容。
使用样板可避免每次重复基本设置和绘图，快速地得到一个标准的绘图环境，大大节省工作时间。
2．打开已有图形…功能：打开已有的图形文件。
会弹出一对话框，如图1-3所示。
在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。
在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型。
图1-3 打开已有图形对话框3．图形存盘…功能：将当前图形保存下来。
操作过程：左键点取本菜单，若当前图形已有文件名，则系统直接将其以原名保存下来。
若当前图形是一幅新图，尚无文件名，则系统会弹出一对话框。
此时在文件名栏中输入文件名后，按保存键即可。
在保存类型栏中有“dwg”、“dxf”、“dwt”等文件类型，可根据需要选择。
【注意】：为避免非法操作或突然断电造成数据丢失，除工作中经常手工存盘外，可设置系统自动存盘。
设置过程为：点击“文件/AUTOCAD系统配置”，在“打开和保存”选项卡中设置自动保存时间间隔。
4．图形改名存盘…功能：将当前图形改名后保存。
操作过程：左键点取本菜单后，即会弹出图1-4的对话框。
以后的操作与图形存盘相同。
图1-4 图形存盘对话框5．修复破坏的图形文件…功能：无须用户干涉修复毁坏的图形。
操作过程：左键点取本菜单后，弹出一对话框，如图1-5所示。
图1-5 选取文件对话框在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。
[警告]：当系统检测到图形已被损坏，则打开此文件时会自动启动本项菜单命令对其修复。
这时有可能出现该损坏文件再也无法打开的情况。
此时请先打开一幅好图，然后通过“插入图”菜单命令（在“工具”栏下）将损坏图形插入，从而避免工作成果的损失。
6．加入CASS环境功能：将CASS7.0系统的图层、图块、线型等加入在当前绘图环境中。
操作过程：左键点取本菜单即可。
【注意】：当您打开一幅由其他软件作的图后，在进行编辑之前最好执行此项操作。
否则由于图块、图层等的缺失可能会导致系统无法正常运行。
7．清理图形功能：将当前图形中冗余的图层、线型、字型、块、形等清除掉。
如图1-6。
操作过程：选择相应的类或者是各类别下面需要删除的对象，按清除按钮就可完成对冗余图块，图层，线型，字体等的清理操作。
其中在选中一类删除时系统会提示用户是逐一确认后删除，还是全部一次删除。
“清理全部”键将使系统根据图形自己判断并删除冗余的数据，同样系统也有相应的确认提示。
之后，系统会弹出图层属性管理对话框，用户可验证修改之后的图层设置及线型变化。
图1-6 清理图形对话框8．绘图输出（用绘图仪或打印机出图）功能：配置绘图仪或打印机出图。
操作过程：执行此菜单后，会弹出一个对话框如图1-7所示。
图1-7 绘图仪配置对话框1在此界面中，用户可以指定布局设置和打印设备设置，并能形象地预览将要打印的图形成果，然后可根据需要作相应的调整。
这样就可以大大的节省时间和物力，并使打印出来的图形效果最好。
下面将详细介绍本界面上各个选项的作用以及如何利用本界面进行设置以打印出自己满意的图形。
⒈布局名：显示当前的布局名称或显示选定的布局（如果选定了多个选项卡）。
如果选择“打印”时的当前选项卡是“模型”，“布局名”将显示为“模型”。
将修改保存到布局：将在“打印”对话框中所作的修改保存到当前布局中。
如果选定了多个布局，此选项不可用。
⒉页面设置名：此下拉列表框显示了任何已命名和已保存的页面设置的列表。
用户可以从列表中选择一个页面设置作为当前页面设计的基础，如果用户想要保存当前的页面设置以便在以后的布局中应用，可以在完成当前页面设置以后单击添加按钮。
此时将弹出一个对话框，在相应的栏中输入页面设置名，然后按确定键。
用户也可以在此菜单中删除已有页面设置或对其进行重命名。
⒊打印设备：用户可以在此指定要用的打印机、打印样式表、要打印的一个或多个布局以及打印到文件的有关信息。
⑴打印机配置：①名称：显示当前配置的打印设备及其连接端口或网络位置，以及任何附加的关于打印机的用户定义注释。
可用的系统打印机和PC3 文件名的列表将显示在“名称”列表框中。
在打印设备名称的前面将显示一个图标以便区别系统打印机和PC3 文件。
用户可以在此列表中选择一项作为当前的打印设备。
②特性：显示打印机配置编辑器（PC3 编辑器），用户可以从中查看或修改当前的打印机配置、端口、设备和介质设置。
如果使用“打印机配置编辑器”修改PC3 文件，将显示“修改打印机配置文件”对话框。
关于“打印机配置编辑器”的使用方法，用户可以参考AutoCAD 2006的使用手册。
③提示：显示指定打印设备的信息。
⑵打印样式表（笔指定）：设置、编辑打印样式表，或者创建新的打印样式表。
打印样式是AutoCAD 2006中新的对象特性，用于修改打印图形的外观。
修改对象的打印样式，就能替代对象原有的颜色、线型和线宽。
用户可以指定端点、连接和填充样式，也可以指定抖动、灰度、笔指定和淡显等输出效果。
如果需要以不同的方式打印同一图形，也可以使用打印样式。
每个对象和图层都有打印样式特性。
打印样式的真实特性是在打印样式表中定义的，可以将它附着到“模型”选项卡和布局。
如果给对象指定一种打印样式然后把包含该打印样式定义的打印样式表删除，则该打印样式不起作用。
通过附着不同的打印样式表到布局，可以创建不同外观的打印图纸。
用户想要详细了解打印样式表的有关事项，可参考AutoCAD 2006的使用手册。
①名称：列表显示当前图形或布局中可以配置的当前打印样式表。
要修改打印样式表中包含的打印样式定义，请选择“编辑”选项。
如果选定了多个布局选项卡，而且它们配置的是不同的打印样式表，列表框将显示“多种”。
②编辑：显示打印样式表编辑器。
从中可以编辑选定的打印样式表。
具体编辑方法用户可以参考AutoCAD 2006的使用手册。
③新建：显示“添加打印样式表”向导，用于创建新的打印样式表。
具体创建方法用户可以参考AutoCAD 2006的使用手册。
⑶打印内容：定义打印对象为选定的“模型”选项卡还是布局选项卡。
①当前选项卡：打印当前的“模型”或布局选项卡。
如果选定了多个选项卡，将打印显示查看区域的那个选项卡。
②选定的表：打印多个预先选定的选项卡。
如果要选择多个选项卡，用户可以在选择选项卡的同时按下CTRL 键。
如果只选定一个选项卡，此选项不可用。
③所有布局选项卡：打印所有布局选项卡，无论选项卡是否选定。
④打印份数：指定打印副本的份数。
如果选择了多个布局和副本，设置为“打印到文件”或“后台打印”的任何布局都只单份打印。
⑷打印到文件：打印输出到文件而不是打印机。
①打印到文件：将打印输出到一个文件中。
②文件名：指定打印文件名。
缺省的打印文件名为图形及选项卡名，用连字符分开，并带有 .plt 文件扩展名。
③位置：显示打印文件存储的目录位置，缺省的位置为图形文件所在的目录。
④[...]：显示一个标准的“浏览文件夹”对话框，从中可以选择存储打印文件的目录位置。
⒋打印设置：指定图纸尺寸和方向、打印区域、打印比例、打印偏移及其他选项。
显示如图1-8所示：⑴图纸尺寸及图纸单位：显示选定打印设备可用的标准图纸尺寸。
实际的图纸尺寸通过宽（X 轴方向）和高（Y 轴方向）确定。
如果没有选定打印机，将显示全部标准图纸尺寸的列表，可以随意选用。
使用“添加打印机”向导创建PC3 文件时将为打印设备设置缺省的图纸尺寸。
图纸尺寸随布局一起保存并替换PC3 文件的设置。
如果打印的是光栅文件（例如BMP 或TIFF 文件），打印区域大小的指定将以像素为单位而不是英寸或毫米。
图1-8 绘图仪配置对话框2①打印设备：显示当前选定的打印设备。
②图纸尺寸：列表显示可用的图纸尺寸。
用户可根据工作的需要在这里选取合适的图纸尺寸。
图纸尺寸旁边的图标指明了图纸的打印方向。
③可打印区域：基于当前配置的图纸尺寸显示图纸上能打印的实际区域。
英寸：指定打印单位为英寸。
毫米：指定打印单位为毫米。
⑵图形方向：指定打印机图纸上的图形方向，包括横向和纵向。
用户可以通过选择“纵向”、“横向”或“反向打印”改变图形方向以获得0-、90-、180- 或270 度旋转的打印图形。
图纸图标代表选定图纸的介质方向，字母图标代表图纸上的图形方向。
①纵向：图纸的短边作为图形图纸的顶部。
②横向：图纸的长边作为图形图纸的顶部。
③反向打印：上下颠倒地定位图形方向并打印图形。
⑶打印区域：指定图形要打印的部分。
①布局：打印指定图纸尺寸页边距内的所有对象，打印原点从布局的(0,0) 点算起。
只当选定了布局时，此选项才可用。
如果“选项”对话框的“显示”选项卡中选择了关闭图纸图像和布局背景，“布局”选项将变成“界限”。
界限：打印图形界限所定义的整个绘图区域。
如果当前视口不显示平面视图，那么此选项与“范围”作用相同。
只当有“模型”选项卡被选定时，此选项才可用。
②范围：打印图形的当前空间部分（图形中包含有对象）。
当前空间中的所有几何图形都将被打印。
打印之前AutoCAD 可能重新生成图形以便重新计算当前空间的范围。
如果打印的图形范围内有激活的透视图，而且相机位于这一图形范围内，此选项与“显示”选项作用相同。
③显示：打印选定的“模型”选项卡当前视口中的视图或布局中的当前图纸空间视图。
④视图：打印以前通过VIEW 命令保存的视图。
南方测绘CASS7[1].0实用教程课件
![南方测绘CASS7[1].0实用教程课件](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/6f2261d2fe4733687e21aade.webp)
学习交流PPT
10
读取全站仪数据
• ○将全站仪与电脑连接后，选择“读取
全
• 站仪数据”。
• ○选择正确的仪器类型。
• ○选择”CASS坐标文件”，输入文件
名。
• ○点击“转换”，即可将全站仪里的数
据
• 转换成标准的CASS坐标数据。
• PS：如果仪器类型里无所需型号或无法
通讯，先用该仪器自带的传输软件将数
• 近年来科技发展日新月异，计算机辅助设计 （CAD）与地理信息系统（GIS）技术取得了长足 的发展。同时，社会对空间信息的采集、动态更 新的速度要求越来越快，特别是对城市建设所需 的大比例尺空间数据方便获取方面的要求越来越 高，GIS数据的建设成学习为交流“PPT 数字城市”发展的短板。 2
CASS 技术框架
学习交流PPT
7
地地形形图图的：概是念 按一定比例尺表示地 貌、地物平面位置
和高程的一种正射投影 图。 • 地貌一般用等高线表示，能反映地面的实际
高度、起伏状态，具有一定的立体感，能满 足图上分析研究地形的需要。
• 地物用规定的地物符号表示 。
• 所以一幅完整的地形图应该包括等高线和地 物符号。
学习交流PPT
学习交流PPT
13
图形数据输出
地形图绘制完毕，可以多 种方式输出：
○打印输出：图幅整饰--连
接输出设备--输出
○转入GIS：输出Arcinfo、
Mapinfo、 国家空 间矢量格 式
○其他交换格式：生成cass 交换文件（*.cas）
学习交流PPT
14
编码法成图
• 编码法：由带简编码格式的 坐标数据文件自动绘图。简 编码可通过JCODE.def文件 定制。
南方CASS7

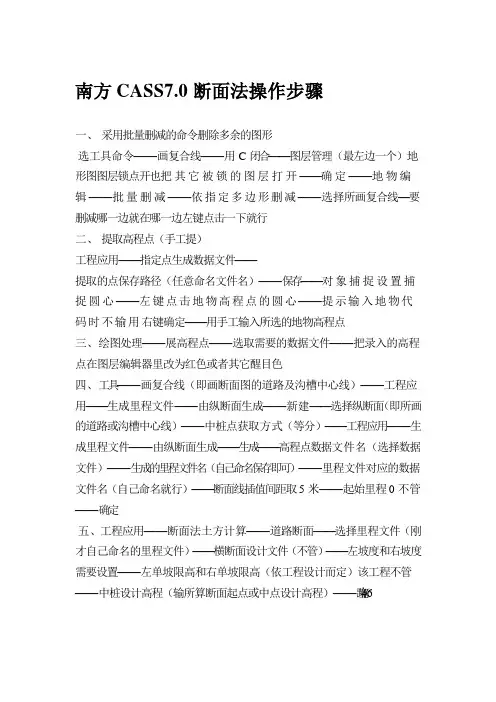

南方CASS7.0断面法操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用C闭合——图层管理（最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线—要删减哪一边就在哪一边左键点击一下就行二、提取高程点（手工提）工程应用——指定点生成数据文件——提取的点保存路径（任意命名文件名）——保存——对象捕捉设置捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理——展高程点——选取需要的数据文件——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线（即画断面图的道路及沟槽中心线）——工程应用——生成里程文件——由纵断面生成——新建——选择纵断面（即所画的道路或沟槽中心线）——中桩点获取方式（等分）——工程应用——生成里程文件——由纵断面生成——生成——高程点数据文件名（选择数据文件）——生成的里程文件名（自己命名保存即可）——里程文件对应的数据文件名（自己命名就行）——断面线插值间距取5米——起始里程0不管——确定五、工程应用——断面法土方计算——道路断面——选择里程文件（刚才自己命名的里程文件）——横断面设计文件（不管）——左坡度和右坡度需要设置——左单坡限高和右单坡限高（依工程设计而定）该工程不管——中桩设计高程（输所算断面起点或中点设计高程）——路宽（46米，应根据不同工程场平宽度来定）——横坡率（该工程把沟选的沟去掉）如是道路就应该输入。
——左碎落台宽、左边沟上宽、左边沟下宽、左边沟高（该工程都输0）此数据要根据实际设计输入。
——断面图比例：横向1：1000——纵向1：1000（如果是道路纵向输1：500就够了）。
——行间距（如是深挖高填则应设大）——确定——断面图比例横向1：2000，纵向1：200（一般纵向比例设置是横向的10倍，显示才协调）——平面图及下面的设置都不管——断面图位置在图上….选取——确定——指定横断面图起始位置（在图上空白处任意点取位置）——图上就显示断面参数了六、第一个不修改——工程应用——断面法土方计算——修改设计参数——选择需要修改的断面线设计参数（地面线和设计线都行）——点击右键重复修改设计参数七、工程应用——断面法土方计算——图面土方计算或图面土方计算（excel）两者都行——选择对象（批量选择）——击右键确定——在空白处点击一下左键问题1：我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗？如有，有什么影响呢？答：进入数据文件里直接修改即可，但要记下是哪些点错了，输成了什么，应该改成什么。
南方测绘软件cass基本操作
南方测绘软件cassa基本操作一、形成等高线方法打开南方测绘→绘图处理→展外测点点号→在输入坐标数据文件名找文件→打开→等高线文件名查找文件→打开原文件→看下面说明（不设坎，设坎）→回车→回车→显示建三角网结果或回车→在等高线文件下拉菜单内点绘制等高线→看下面绘图比例尺回车→请输入等高距（如2）回车→看下面：请选择：不光滑回车→等高线下拉菜单的册三角网点击。
二、断面方法点击多线段→在等高线图上画一条直线（剖面线）→点击工程应用下拉菜单绘制断面图→点击剖面线→回复文件仍点其原文件→看下面说明：输入采样点间距（如2）→里程为0回车→绘制纵断面图一般为横1：1000，纵向1：1000→回车。
三、求面积方法选多线段→在断面上连接断面线→输入pe回车→点击多线段回车→点击断面线点击→点击合并（J）形成整体白线→点击面积计算连接各交点。
四、安装南方方法U盘打开→复制电脑任一硬盘粘贴→打开→点击安装文件→点击cass5.0测图软件→打开→点击打开cass5.0安装文件→双击setup →安装完后退出→再安装cass5.1crack复制(共7个)粘贴到安装盘cass5.0下拉菜单BIN目录上复盖→再点击狗驱动安装完后退出.将EXCT表格复制至WOR文本在涂黑在表格命令中选择表格转换为文本命令后出来一个命令窗选逗号，保存后在文件名后加.dat保存类型为纯文本名六、CaSS转换为CAD在CASS绘完图后在“文件”按纽中，选“AutoCAD系统配置”，出现一个窗口选“配置”，出现一个窗口，将AutoCAD系统选“置为当前”，即可。
南方CASS工程应用--道路断面土方计算实例教程五、生成道路纵断面和横断面，并计算道路断面土方量1.【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【新建】，鼠标选中等高线地形图中绘制的纵断面设计线，在弹出“由纵断面线生成里程文件”的对话框中：在“中桩点获取方式”下单选“等分”；“横断面间距”输入25米；“横断面左边长度”和“横断面右边长度”均输入15米；点击【确定】按钮后，纵断面线上会自动生成指定间距和宽度的多条横断面设计线（红色），如下图：。
南方CASS测量软件使用方法
南方CASS测量软件使用方法
一、原始地貌修改
1、cass方格网单位必须为m。
（mm缩小1000倍）
2、输入原始地貌标高数据图层修改为“GCD”图层（即“高程点”）。
有手动及自动输入两种方法。
2.1手动输入：用cass竖向工具栏“ .91”命令逐点输入，“绘图处理”—“打散高程点”款选输入的数据右键确认，命令栏输入“mssx”选“6选取”右键“确认”，移动命令使所有标高数据上移（方格网交点右上方）。
2.2自动输入：用cass打开已有原始地貌标高电子档（方格网单位为m）。
“.91”命令输入任意一个标高，“绘图处理”—“打散高程点”，删除这个标高数据，保留红点，用复制命令使所有方格网交点有红点。
3、使所有红点和数据分离（图层在GCD上），方格网尺寸单位为m。
“工程应用”—“高程点生成”—“无编码高程点”保存“XXXX原始地貌标高”按照命令栏提示输入GCD，两次。
二、工程量计算（大平场）
“工程应用”—“方格网计算”—“选框线“（框线即平基范围，必须为闭合，即最后一点用C闭合）---导入“XXXX原始地貌标高”---“输入平基标高”—“方格网选尺寸”—用F3命令捕捉交点。
三、工程量计算（边坡）
“.91”命令手动输入坡顶坡脚标高（即竣工标高），GCD图层上，打散高程点，数据上移，---工程应用---高程点生成数据文件—无编码高程点---GCD 两遍---等高线—建立DTM—坐标数据文件选取刚才生成的数据文件—不显示三角网----方格网计算—选框线—输入高程点坐标（即原始地貌标高文件）---三角网文件—选择方格网尺寸。
南方CASS7.1场地断面土方计算
南方CASS7.1场地断面土方计算地形图上表示地貌的方法有很多种，在测量工作中通常采用等高线法。
所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。
用等高线表示地貌，不仅能明显表示出地面的起伏状态，而且能表示出地面的坡度和地面点的高程，便于在图上进行工程的规划设计。
本文就如何生成准确合理的等高线作简单的探讨。
外业的数据采集采用全站仪，内业等高线的生成利用广州南方测绘仪器公司开发的地形地籍成图软件（CASS）。
一、外业数据采集为了让成图软件生成准确合理的等高线，在外业用全站仪采集数据时，除了在地貌变向点和坡度变换点都要立镜外，对于陡坎，只要不是接近90度的，一般应该在坎上和坎下立镜测量，并记录陡坎的走向和坎向。
在测量居民区时，有时难免要在房顶上立镜，此类不能代表当地高程的碎部点，应使其高程为零，即让内业建地面高程模型（DTM）时不予考虑该点。
外业立镜人的测量经验和碎部点的合理性直接影响内业等高线的生成质量，所以立镜人一般由搞测量多年的老工程师担当。
二、等高线的生成当外业工作结束后，回到室内启动CASS成图软件，设置好通讯参数，利用CASS 软件的数据传输功能把全站仪上的坐标数据传出来保存为*.DAT格式的文件，然后就可以利用此文件开始内业成图了，在这里仅讨论内业成图中等高线的生成。
首先在建立地面高程模型（DTM）之前，应剔除明显高出地面不能代表当地高程的碎部点，把其高程改为零即可。
重要的一点是要使用“选择地性线”功能，使DTM的三角网边经过地性线，一般要将山脊线、山谷线、坡度变化线、地貌变向线、坡顶线和坡底线等用复合线绘出，在建DTM时考虑地性线，当然陡坎的坎上和坎下没有同时测量时，应在建DTM之前先绘出，并注意输入坎高，然后建DTM 时根据提示选择考虑陡坎。
只有这样才能生成合理的DTM三角网，进而绘出准确逼真的等高线。
如果不考虑这些地性线，而用坐标数据文件直接生成三角网，往往会出现三角网边横穿陡坎、山脊线等不合理现象，以此绘制的等高线将失真。
南方CASS操作步骤
南方CASS操作步骤第一：保存一个.dat文件在适当位置.(最常用的是存我的电脑E盘下的以自己的名字命名的文件夹下.)第二:在南方CASS中打开.DAT文件打开桌面上的CASS-------绘图处理---------展野外测点点号--------*.dat------打开第三:改变点样式在命令行中输入DDPTYPE,在出现的对话框中把原来的点边为十字叉,大小变为相对屏幕0.5.第四:变字大小及位置1)行中输入FILTER------清除列表------添加选择的对象------删除(从法线矢量----随层)-----应用2)选中其中任意一个数字------命令行中输入ALL右击-----左键拖动到适当位置(左边属性矿中可改数字的字体和大小)-------左单击第五:把展进CASS的点放在指定图层我们实际工程中的测图,都是多天数据同时处理,这就需要把不同天的数据图形同时显示,但为了区别不同天,不同区的数据,我们通常把展进来的点放在指定的图层:第一种方法:把展点号层重命名,一般以测图日期为准,则所展点号就放在指定图层了.第二种方法:新建一个图层(图层名称通常为测图日期),把展进来的点放在新建图层中.完成以上五步就可以利用现有草图在CASS中绘图了.下面是CASS一些常用的快捷命令:E -------删除U--------回退W--------围墙Y-------复合线上加点G--------注记单个高程FF--------多点房屋SS-----四点房屋J--------复合线连接K---------陡坎绘制PL-----画多段线M-------符号移动P---------窗口平移S-------加入实体编码X-------多功能复合线C---------画圆Z-------窗选H-------符号换向CP-------复制I--------绘制道路T--------文字注记D--------管线O-------修改高程A--------画圆弧F-------独立地物复制以上快捷命令都是字母+空格才能完成,其中注记单个高程是G+两个空格.下面是几个常用命令:DDOTYPE------变点样式FILTER---------过滤REGEN----------刷新CTRL+A-------选中所有图层。
南方Cass教程
Cass视频教程包括63个视频，是全网最全的,希望对你学习CASS软件有所帮助第一步：如何设置CASS模式和CAD模式互换(南方cass视频教程）安装了CASS软件，只要双击图标就可以打开CASS软件我们双击CAD图标，同样也是进入到CASS的模式下，但我们需要使用CAD而不是CASS时，我们必须对它的模式进行配置。
操作如下：在绘图区域击右键，选择选项，把未命名配置置未当前，然后关掉界面，从新加入CAD就可以了。
(同样在文件---AUTOCAD系统配置也可以进入该模式）第二步、熟悉CASS软件的界面(南方cass视频教程）1、菜单栏2、CAD工具栏3、CASS工具栏4、屏幕菜单栏5、命令栏6、状态栏第三步、文件菜单的介绍(南方cass视频教程）1、图形的打开、更名、存盘等操作：这是图件保存的关键，也是大家在计算机文化基础里学习的知识的应用，操作不当将导致图件丢失。
注：图件的保存形式：文件名.dwg 格式保存。
（同CAD的格式）2、CASS参数配置3、CAD系统配置（也可在绘图区击右键打开）4、绘图输出（图纸的打印及管理）四、显示菜单介绍(南方cass视频教程）1、重画屏幕：用于清除屏幕上的定点痕迹。
2、鹰眼：辅助观察图形，为可视化地平移和缩放提供了一个快捷的方法。
3、多窗口操作功能：层叠排列、水平排列、垂直排列、图标排列等都是为用户在进行多窗口操作时，所提供的窗口排列方式。
4、地物绘制菜单：用于调出右侧地物编辑菜单。
5、工具栏：用于设置显示你需要的工具栏。
五、如何批量修改坐标数据(南方cass视频教程）疑问：我们在采集数据时，设站、定向将坐标的大数位省略了，省略原因是由于我们的全站仪在输入数据时最多只能输入六位整数，那么我们在成图时怎么办呢？（新型的全站仪不存在这个问题）功能：可以通过加固定常数、乘固定常数、XY交换三种方法批量的修改所有数据或高程为0的数据。
操作过程：左键点击数据菜单，首先选择批量修改坐标数据，然后选择原始数据文件名、更改后数据文件名、需要处理的数据类型和修改类型，然后在相应的方框内输入改正值，点击“确定”即完成批量修改坐标数据功能。
