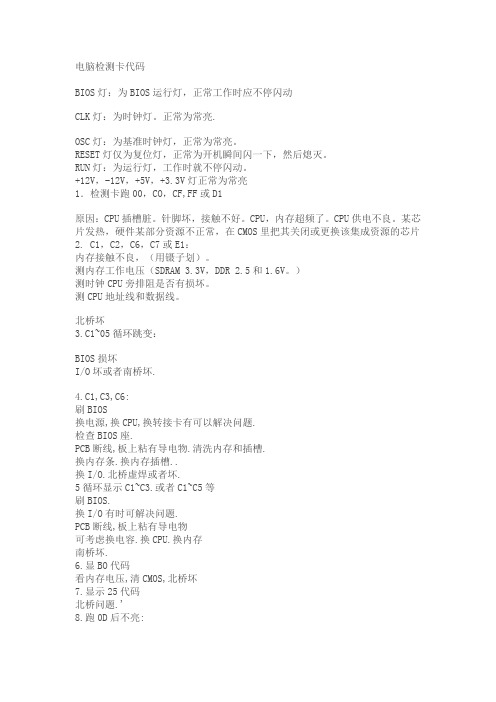

电脑检测卡代码BIOS灯:为BIOS运行灯,正常工作时应不停闪动CLK灯:为时钟灯。

正常为常亮.OSC灯:为基准时钟灯,正常为常亮。

RESET灯仅为复位灯,正常为开机瞬间闪一下,然后熄灭。

RUN灯:为运行灯,工作时就不停闪动。

+12V,-12V,+5V,+3.3V灯正常为常亮1.检测卡跑00,CO,CF,FF或D1原因:CPU插槽脏。

针脚坏,接触不好。

CPU,内存超频了。

CPU供电不良。

某芯片发热,硬件某部分资源不正常,在CMOS里把其关闭或更换该集成资源的芯片2. C1,C2,C6,C7或E1:内存接触不良,(用镊子划)。

测内存工作电压(SDRAM 3.3V,DDR 2.5和1.6V。

)测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变:BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码I/O错,南北桥,BIOS坏11.跑41代码BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现:①已由一系列其它代码之后再出现:"00"或"ff",则主板ok。

主板检测卡的代码

主板检测卡的代码

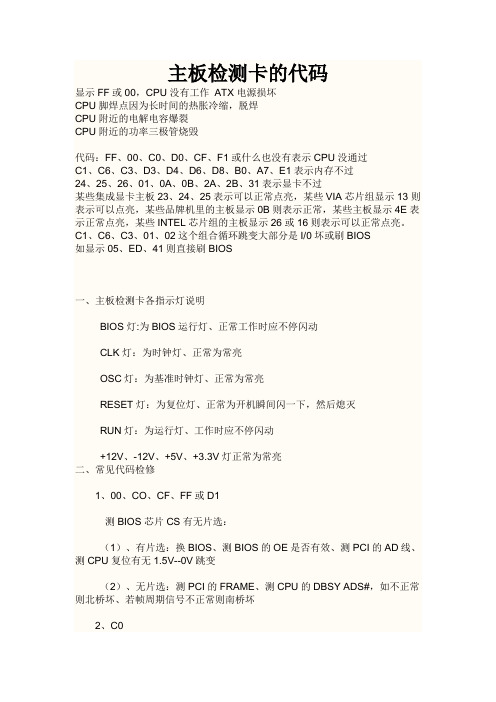

主板检测卡的代码显示FF或00,CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩,脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码:FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮,某些VIA芯片组显示13则表示可以点亮,某些品牌机里的主板显示0B则表示正常,某些主板显示4E表示正常点亮,某些INTEL芯片组的主板显示26或16则表示可以正常点亮。

C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯:为时钟灯、正常为常亮OSC灯:为基准时钟灯、正常为常亮RESET灯:为复位灯、正常为开机瞬间闪一下,然后熄灭RUN灯:为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1测BIOS芯片CS有无片选:(1)、有片选:换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变(2)、无片选:测PCI的FRAME、测CPU的DBSY ADS#,如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1内存接触不良(用镊子划内存槽)测内存工作电压SDRAM (3.3V),DDR(2.5和1.25V)测时钟(CLK0~CLK3)CPU旁排阻是否损坏测CPU地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6刷BIOS、检查BIOS座换电源、换CPU,换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条,PC100、PC133,或速度更快更稳定的内存换内存插槽,有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4,内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5刷BIOS换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V(DDR)清CMOS测北桥供电或北桥坏9、25代码测AGP核心供电4X(1.5V)、8X(0.8V)、2X(3.3V)北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡,有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS换I/O查北桥供电或南北桥坏查PCI、AGP槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS时钟发生器不良清除CMOS北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41刷BIOSA18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码:00(FF)代码含义:主板没有正常自检解决方法:这种故障较麻烦,原因可能是主板或CPU没有正常工作。

主板测试卡代码解释

主板测试卡代码解释

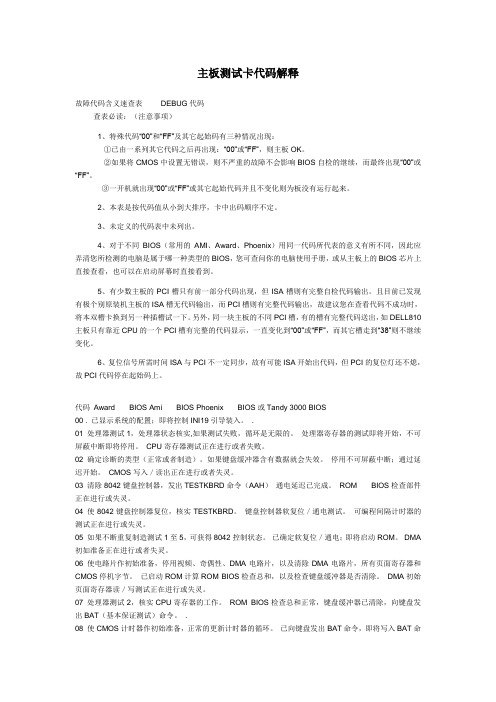

主板测试卡代码解释故障代码含义速查表DEBUG代码查表必读:(注意事项)1、特殊代码“00”和“FF”及其它起始码有三种情况出现:①已由一系列其它代码之后再出现:“00”或“FF”,则主板OK。

②如果将CMOS中设置无错误,则不严重的故障不会影响BIOS自检的继续,而最终出现“00”或“FF”。

③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。

2、本表是按代码值从小到大排序,卡中出码顺序不定。

3、未定义的代码表中未列出。

4、对于不同BIOS(常用的AMI、Award、Phoenix)用同一代码所代表的意义有所不同,因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查问你的电脑使用手册,或从主板上的BIOS芯片上直接查看,也可以在启动屏幕时直接看到。

5、有少数主板的PCI槽只有前一部分代码出现,但ISA槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的ISA槽无代码输出,而PCI槽则有完整代码输出,故建议您在查看代码不成功时,将本双槽卡换到另一种插槽试一下。

另外,同一块主板的不同PCI槽,有的槽有完整代码送出,如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示,一直变化到“00”或“FF”,而其它槽走到“38”则不继续变化。

6、复位信号所需时间ISA与PCI不一定同步,故有可能ISA开始出代码,但PCI的复位灯还不熄,故PCI代码停在起始码上。

代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置;即将控制INI19引导装入。

.01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。

处理器寄存器的测试即将开始,不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型(正常或者制造)。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断;通过延迟开始。

电脑主板测试卡代码说明大全

电脑主板测试卡代码说明大全

电脑主板测试卡代码说明大全代码对照表00 . 已显示系统的配置;即将控制INI19引导装入。

01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。

处理器寄存器的测试即将开始,不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型(正常或者制造)。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断;通过延迟开始。

CMOS写入/读出正在进行或者失灵。

03 清除8042键盘控制器,发出TESTKBRD命令(AAH)通电延迟已完成。

ROM BIOS检查部件正在进行或失灵。

04 使8042键盘控制器复位,核实TESTKBRD。

键盘控制器软复位/通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5,可获得8042控制状态。

已确定软复位/通电;即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备,停用视频、奇偶性、DMA电路片,以及清除DMA电路片,所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和,以及检查键盘缓冲器是否清除。

DMA 初始页面寄存器读/写测试正在进行或失灵。

07 处理器测试2,核实CPU寄存器的工作。

ROM BIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT(基本保证测试)命令。

.08 使CMOS计时器作初始准备,正常的更新计时器的循环。

已向键盘发出BAT命令,即将写入BAT命令。

RAM更新检验正在进行或失灵。

09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试,接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码,即将写入命令字节数据。

第一个64K RAM 芯片或数据线失灵,移位。

0B 测试8254通道0。

写入键盘控制器命令字节,即将发出引脚23和24的封锁/解锁命令。

第一个64K RAM奇/偶逻辑失灵。

检测卡常见代码

检测卡常见代码

主板检测卡是一个集成电路模块,根据PC机板卡CPU供电,存供电,南北桥和AO芯片复位信号,适号以及BOLS原始数据资料库<通俗说法>的额定电压,脉冲信号的一个评估对比·检测卡可以直接插到主板的PCI和ISA插槽,845以上主板没有ISA插糟,直接用PCI接口插入主板PCI接口上,要先断掉主机电源<一般不要热拔插>!!检测卡上有两个并列的发光2极管,主板电压,信号电路由检测卡效验后以代码的形式显示出来:如:00,FF,0d,31,C1,56,83,C0......等!1:CPU没工作:00,FF,FC,C0。

目前只会显示这些字符,CPU过热保护会FF频闪2下并自动断电,检查CPU是否插好,安稳,小心操作,针很脆。

不要热拔插2:存问题:C1,0D,31,7F,83目前只会显示这些字符机器直接报警,判断是否插好,或是烧了,千万不要插反通电,98%烧!后果重啊兄弟们要记得啊,千万,千万别插反通电百试百烧,在我经历中还没有没烧过的3:显卡没有插好,主机不亮或会直接报警,检测卡会频闪.检查AGP后面的卡子是否按进去了,容易被存固定的卡子挡住。

不要热拔插,会引起其他电路的故障,一定要注意,主板保护电路一工作,就意味着非检测卡能判断问题4:BOLS中病毒导致的不亮会直接显示FD.等,这种情况会很少很少,家用品牌机会有这种情况,中CH等,解决法可以用软区刷写,编程器写入,网吧很少见!5:如果检测卡没有任显示,电源又是好的,那么就要放弃检测了,只接下螺丝等待维修!非网管能解决了。

6:某种主板需要自检键盘才能开机,检测前最好是把键盘插正确。

7:电源好坏的检测法:用一软细电线或者洗铁丝,一头插进ATX电源接口的任意一黑线<接地>一头插唯一的绿线<主板开机电路主供电>电源会被强行开启,风扇转则好,不转则坏8:主板电池电量不足会导致BOLS信息保存不住,更换解决。

最容易引起CPU保护电路动作,把电池小心弄下来,主板硬跳线放电或直接短路,达到放电的目的,以解决CPU保护电路,主板才会正常工作。

【VIP专享】主板检测卡常见代码及检修思路

【VIP专享】主板检测卡常见代码及检修思路

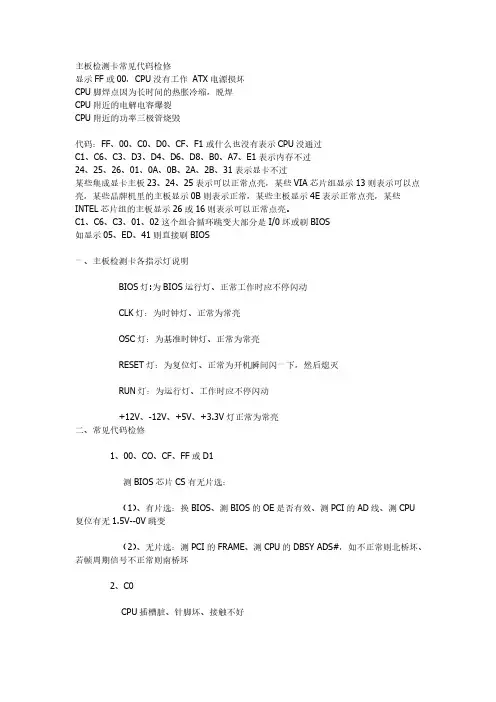

主板检测卡常见代码检修显示FF或00,CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩,脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码:FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮,某些VIA芯片组显示13则表示可以点亮,某些品牌机里的主板显示0B则表示正常,某些主板显示4E表示正常点亮,某些INTEL芯片组的主板显示26或16则表示可以正常点亮。

C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS一、主板检测卡各指示灯说明 BIOS灯:为BIOS运行灯、正常工作时应不停闪动 CLK灯:为时钟灯、正常为常亮 OSC灯:为基准时钟灯、正常为常亮 RESET灯:为复位灯、正常为开机瞬间闪一下,然后熄灭 RUN灯:为运行灯、工作时应不停闪动 +12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修 1、00、CO、CF、FF或D1 测BIOS芯片CS有无片选: (1)、有片选:换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变 (2)、无片选:测PCI的FRAME、测CPU的DBSY ADS#,如不正常则北桥坏、若帧周期信号不正常则南桥坏 2、C0 CPU插槽脏、针脚坏、接触不好 换电源、换CPU、换转接卡有时可解决问题 刷BIOS、检查BIOS座 I/O坏、北桥虚焊、南弱桥坏 PCB断线、板上粘有导电物 3、C1、C3、C6、A7或E1 内存接触不良(用镊子划内存槽) 测内存工作电压SDRAM (3.3V),DDR(2.5和1.25V) 测时钟(CLK0~CLK3) CPU旁排阻是否损坏 测CPU地址线和数据线 测DDR的负载排阻和数据排阻 北桥坏 4、C1~05循环跳变 测32.768MHZ是否正常 BIOS损坏 I/O或南桥损坏 5、C1、C3、C6 刷BIOS、检查BIOS座 换电源、换CPU,换转接卡有时可解决问题 PCB断线、板上粘有导电物 换内存条,PC100、PC133,或速度更快更稳定的内存 换内存插槽,有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作 目测内存槽是否有短路等机械类损坏现象 没内存的CLK0、CLK1、CLK2、CLK3、CLK4,内存主供电 打阻值检查是否有断路现象 换I/O芯片、北桥虚焊或北桥坏 6、循环显示C1-C3或C1-C5 刷BIOS 换I/O有时可解决问题、检查I/O外围电路 PCB断线、板上粘有导电物 换电源、换CPU、换内存 南桥坏 7、其它代码 刷BIOS 换电源、CPU、内存 检查I/O外围电路、换I/O芯片 PCB断线、板上粘有导电物、南桥坏 8、bO代码 测内存的数据负载电压1.25V、2.5V(DDR) 清CMOS 测北桥供电或北桥坏 9、25代码 测AGP核心供电4X(1.5V)、8X(0.8V)、2X(3.3V) 北桥供电、北桥坏 10、走od后不亮 测PCI插槽之间电阻和排阻 外频、倍频跳线 11、若显示Ob显示器仍不亮 换显卡,有时主板与显卡不兼容 换电源、换CPU、换内存 换显卡插槽、PCB断线、板上粘有导电物 刷BIOS 换I/O 查北桥供电或南北桥坏 查PCI、AGP槽附近的排阻和电容 12、显2d代码 测AGP的AD线 初始化INTR信号 北桥供电不正常或北桥坏 13、显2d代码后不变 刷BIOS 时钟发生器不良 清除CMOS 北桥供电不正常或北桥坏 14、显示50代码 I/O供电或I/O芯片坏 南桥供电或南桥坏 BIOS坏、北桥坏 15、显示41 刷BIOS A18跳线 PCB断线、板上粘有导电物 I/O坏、南桥坏错误代码:00(FF)代码含义:主板没有正常自检解决方法:这种故障较麻烦,原因可能是主板或CPU没有正常工作。

主板检测卡代码大全

主板检测卡代码大全一般来说代码:FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮,某些VIA芯片组显示13则表示可以点亮,某些品牌机里的主板显示0B则表示正常,某些主板显示4E表示正常点亮,某些INTEL芯片组的主板显示26或16则表示可以正常点亮。

C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS 00 .已显示系统的配置;即将控制INI19引导装入。

.01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。

处理器寄存器的测试即将开始,不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型(正常或者制造)。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断;通过延迟开始。

CMOS写入/读出正在进行或者失灵。

03 清除8042键盘控制器,发出TESTKBRD命令(AAH)通电延迟已完成。

ROM BIOS 检查部件正在进行或失灵。

04 使8042键盘控制器复位,核实TESTKBRD。

键盘控制器软复位/通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5,可获得8042控制状态。

已确定软复位/通电;即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备,停用视频、奇偶性、DMA电路片,以及清除DMA电路片,所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和,以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读/写测试正在进行或失灵。

07 处理器测试2,核实CPU寄存器的工作。

ROM BIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT(基本保证测试)命令。

电脑主板故障诊断检测卡代码表与解决方案.doc

电脑主板故障诊断检测卡代码表BIOS灯:为BIOS运行灯,正常工作时应不停闪动CLK灯:为时钟灯。

正常为常亮.OSC灯:为基准时钟灯,正常为常亮。

RESET灯仅为复位灯,正常为开机瞬间闪一下,然后熄灭。

RUN灯:为运行灯,工作时就不停闪动。

+12V,-12V,+5V,+3.3V灯正常为常亮1.检测卡跑00,CO,CF,FF或D1原因:CPU插槽脏。

针脚坏,接触不好。

CPU,内存超频了。

CPU供电不良。

某芯片发热,硬件某部分资源不正常,在CMOS里把其关闭或更换该集成资源的芯片2. C1,C2,C6,C7或E1:内存接触不良,(用镊子划)。

测内存工作电压(SDRAM 3.3V,DDR 2.5和1.6V。

)测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变:BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码:看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码:I/O错,南北桥,BIOS坏11.跑41代码:BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 :是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现:①已由一系列其它代码之后再出现:"00"或"ff",则主板ok。

主板诊断卡常见代码含义与处理方法

主板诊断卡常见代码含义及处理方法DEBUG 诊断卡的工作原理DEBUG 卡是一种可检测电脑故障的测试卡,有PCI 和ISA 接口两种,以方便在不同型号的主板上使用。

当DEBUG 卡插入PCI 或ISA 插槽后,启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后,首先要对CPU 进行检测,测试它各个内部寄存器是否正常;接着BIOS 将对CPU 中其他所有的寄存器进行检测,并判断是否正确;然后是检测和初始化主板的芯片组;接下来检测动态内存的刷新是否正常;然后将屏幕清成黑屏,初始化键盘;接下来检测CMOS 接口及电池状况。

如果某个设备没有通过测试,系统就会停下来不再继续启动,而这时,DEBUG 卡上所显示的代码也就不再变化了。

这样,我们通过对照说明书查询代码所对应的硬件,就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG 卡的价格并不高(15 元左右),因此它已成为很多DIY 爱好者的必备工具之一。

BIOS 灯:为BIOS 运行灯,正常工作时应不停闪动CL K丁:为时钟灯。

正常为常亮.osC丁:为基准时钟灯,正常为常亮。

RESET!仅为复位灯,正常为开机瞬间闪一下,然后熄灭。

RUN丁:为运行灯,工作时就不停闪动。

+12V,-12V,+5V,+3.3V 灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBU诊断卡的使用DEBUGS的使用也很简单,下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是,目前市场上的主板绝大部分使用的是AWARD BIO或AMI BIOS,由于目前DEBUG卡实际上是调用了主板BIOS的自检过程,所以主板BIOS程序的不同,DEBUG 卡显示的代码也不同,解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

主板检测卡代码大全

主板检测卡代码大全一般来说代码:FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮,某些VIA芯片组显示13则表示可以点亮,某些品牌机里的主板显示0B则表示正常,某些主板显示4E表示正常点亮,某些INTEL芯片组的主板显示26或16则表示可以正常点亮。

C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS 00 .已显示系统的配置;即将控制INI19引导装入。

.01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。

处理器寄存器的测试即将开始,不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型(正常或者制造)。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断;通过延迟开始。

CMOS写入/读出正在进行或者失灵。

03 清除8042键盘控制器,发出TESTKBRD命令(AAH)通电延迟已完成。

ROM BIOS 检查部件正在进行或失灵。

04 使8042键盘控制器复位,核实TESTKBRD。

键盘控制器软复位/通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5,可获得8042控制状态。

已确定软复位/通电;即将启动ROM。
