常用电工电路图
电工常用电路图解析
单台排水泵水位控制电路图线信息文件内容如下:SAC:1,SAC:3,QF:6,KM:11HG:1,KM:12SS1:11,SAC:2SS1:12,SF1:13,KM:23HR:1,SF1:14,XT:3,KM:A1,KM:24,KM:34 HR:2,KM:A2,KH:95XT:2,KM:33SAC:4,XT:1HG:2,KH:96,N:N生成如下的接线图项目一点动与长动控制线路及绘图规则知识点部分一、图形、文字符号１、图形符号图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。
电气控制系统图中的图形符号必须按国家标准绘制。
２、文字符号文字符号分为基本文字符号和辅助文字符号。
文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。
３、主电路各接点标记三相交流电源引入线采用L1、L2、L3标记。
电源开关之后的三相交流电源主电路分别按 U、V、W顺序标记。
分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1、2、3 等来标记，如1U、1V、1W；2U、2V、2W等。
二、绘图原则电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。
各种图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ）四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。
三、电器控制线路的构成和基本保护1、继电器-接触器控制电路的表示方法继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。
安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的连线。
特点： 1）初看电路者比较合适；2）绘制难度大；3）电器施工的依据。
工作原理图：根据工作原理和便于阅读而绘制的电路图。
电工电路接线大全(实物图)
电工电路接线大全(实物图)电工基础简单实用的实物接线,一看即会,简单实用。
一、照明电路
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
二、断路器、接触器控制回路：
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工常见的电气二次控制线路图大全
电工常见的电气二次控制线路图大全电气一次设备根据其在生产中的作用可以分为六大类：（1）生产和转换电能的设备。
如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。
（2）接通或断开电路的开关电器。
如断路器、隔离开关、熔断器、接触器等。
它们用于电力系统正常或事故状态时，将电路闭合或断开。
（3）限制故障电流和防御过电压的电器。
如限制短路电流的电抗器和防御过电压的避雷器等。
（4）接地装置。
它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。
无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。
（5）载流导体。
如裸导体、电缆等。
按设计要求，将有关电气设备连接起来。
（6）交流电气一、二次之间的转换设备。
如电压和电流互感器，通过它们将一次侧的电压、电流转变给二次系统。
请点击此处输入图片描述电动机单方向运行请点击此处输入图片描述电动机断相保护电路请点击此处输入图片描述电动机单方向运电路请点击此处输入图片描述电动机可逆点动限位电动请点击此处输入图片描述电动机多保护控电路请点击此处输入图片描述电动机可逆带限位电路请点击此处输入图片描述电动机可逆点动限位电路请点击此处输入图片描述电动机两地控制电路请点击此处输入图片描述电动机全波能耗制动电路请点击此处输入图片描述定子窜电阻降压启动请点击此处输入图片描述电动机自耦降压启动请点击此处输入图片描述防止相间短路正反转请点击此处输入图片描述互锁请点击此处输入图片描述两台顺序启动请点击此处输入图片描述启动星三角降压①请点击此处输入图片描述双速控制①请点击此处输入图片描述绕线电动机转。
20种电工最常见照明灯接线电路图另附开关、插座安装技术交底【最新版】
20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图，电气仪表安装接线图，照明灯控制电路图，电动机控制电路图，电视、通信电路图，家用电器电路图，设备保护电路图，安全报警电路图。
以下提供一些电工最常见照明灯接线电路图，只供参考:1、又联开关的两种双控电路2、通电延时亮灯3、桥式全波整流滤波电路4、两种控制方式5、双灯双开关6、延时断电电路7、延时通断不断循环且达到设置循环数断电9、传统镇流器和电子镇流器10、通电延时断电11、循环流水灯12、两灯循环点亮13、延时通断不断循环且达到设置循环数断电14、延时通、断循环运行15、两灯循环亮和熄16、桥式全波整流滤波电路17、时间继电器断电延时控制18、时间继电器断电延时控制20、通电延时亮灯开关、插座安装技术交底1范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2施工准备2.1 材料要求:2.1.1 各型开关:规格型号必须符合设计要求，并有产品合格证。
2.1.2 各型插座:规格型号必须符合设计要求，并有产品合格证。
2.1.3 塑料(台)板:应具有足够的强度。
塑料(台)板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4 木制(台)板:其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2 主要机具:2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3 作业条件:2.3.1 各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2 线路的导线已穿完，并已做完绝缘摇测。
2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。
3操作工艺3.1 工艺流程:清理→结线→安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
电工识图(4种基本电路图)
四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。
点动控制是电路中最基基础的控制电路，广泛应用在电路中。
工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。
二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。
它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。
自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。
当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。
工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。
在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。
三、互锁控制互锁控制简单理解就是两者相互制约。
比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。
互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。
自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。
电工常用电路宝典-控制回路典型电路及应用

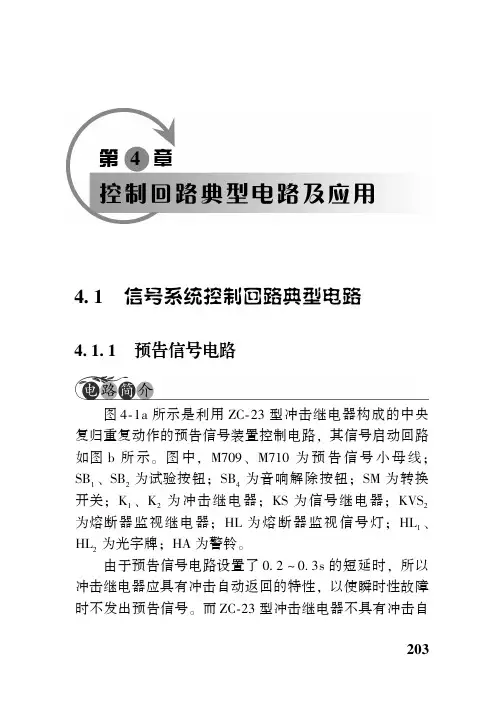

第4章控制回路典型电路及应用4.1㊀信号系统控制回路典型电路4.1.1㊀预告信号电路图4-1a所示是利用ZC-23型冲击继电器构成的中央复归重复动作的预告信号装置控制电路，其信号启动回路如图b所示㊂图中，M709㊁M710为预告信号小母线；SB1㊁SB2为试验按钮；SB4为音响解除按钮；SM为转换开关；K1㊁K2为冲击继电器；KS为信号继电器；KVS2为熔断器监视继电器；HL为熔断器监视信号灯；HL1㊁HL2为光字牌；HA为警铃㊂由于预告信号电路设置了0.2 0.3s的短延时，所以冲击继电器应具有冲击自动返回的特性，以使瞬时性故障时不发出预告信号㊂而ZC-23型冲击继电器不具有冲击自3024252第4章㊀控制回路典型电路及应用动复归的特性，所以此处将两只冲击继电器反极性串联，以实现冲击自动返回的特性㊂（1）预告信号的启动㊂转换开关SM有 工作 和 试验 两个位置，当SM处于 工作 时，其触头13-14㊁15-16接通㊂如果此时设备发生故障或不正常状态，则图4-1b回路中的相应出口继电器K的动合触头闭合，将信号电源+700经触头K㊁光字牌HL引至预告信号小母线M709㊁M710上㊂因此，冲击继电器K1和K2的变流器T的一次绕组中电流发生突变（如由0变为4A左右），在其二次绕组回路中均感应出一个尖峰脉冲电流㊂由于变流器K2-T是反向连接的，其二次侧的脉冲电流被二极管VD1短路，所以只有K1的干簧继电器KRD动作，其动合触头KRD-1闭合启动继电器K1-KC，K1-KC的一对动合触头KC-1用于自保持，另一对接于K16-14端子间的动合触头KC-2闭合，启动时间继电器KT2，其延时闭合的动合触头经0.2 0.3s延时后闭合，启动中间继电器KC2，KC2的动合触头闭合使警铃发出音响信号，同时接通光字牌HL 发出灯光信号，以显示故障性质（图中未画出）㊂（2）预告信号的冲击自动返回㊂如果在时间继电器KT2的延时触头尚未闭合之前，故障消失，保护出口继电器触头断开，变流器T一次绕组电流突然减小或消失（如由4A变为0），在相应的二次绕组回路中均感应出负602的（反方向）脉冲电流iᶄ2，此时K 1-T 二次侧的脉冲电流被二极管VD 1短路，只有干簧继电器K 2-KRD 动作，其动合触头KRD -2闭合启动继电器K 2-KC，KC 与线圈串联的一对动合触头进行自保持，接于K 2端子4-5间的动断触头KC 断开，切断继电器K 1-KC 的自保持回路，使K 1-KC 复归，时间继电器KT 2也随之复归，使预告信号未及发出，便冲击自动返回㊂（3）预告信号的重复动作㊂音响信号的重复动作，是由不对应启动回路并入一只电阻（第一条线路自动跳闸后，又有第二条线路自动跳闸，相当于在不对应回路上又并入一只电阻），使流过冲击继电器的变流器T 一次绕组中电流再次发生突变，变流器T 的二次侧再次感应出脉冲电流，又一次启动音响信号，如此可实现多次重复动作㊂只不过启动回路的电阻是由光字牌中的电灯代替的㊂（4）预告信号回路的监视㊂利用监察继电器KVS 2对回路的完好性进行监视，KVS 2正常时带电，其延时断开的动合触头在闭合状态，白色信号灯HW 点亮；如果熔断器熔断或回路断线㊁接触不良，其动断触头延时闭合，接通闪光小母线M100（+），HW 闪光，表示回路完好性破坏㊂机电元件组成的中央复归可重复动作的信号装置的核心部件是一个称为冲击继电器的元件㊂目前使用的型号主702第4章㊀控制回路典型电路及应用要有ZC-23型等，其基本工作原理是继电器线圈中通入稳定的电流时，继电器是不会动作的，只有线圈中的电流发生突变增加时（即冲击电流）继电器才会动作，这是由于继电器在直流电路中采用了一个变压器元件的原因㊂利用这个原理构成了重复动作的装置㊂中央信号装置的类型：中央信号装置是发电厂㊁变电所用于集中发出事故信号和预告信号的装置，由于被控制的断路器多，一般都在集中控制地点装设集中的信号装置，以便于及时对事故情况作出正确判断并采取相应措施处理㊂中央信号装置主要包括事故信号和预告信号两大部分㊂事故信号反映断路器跳闸等被认定为故障的情况，预告信号反映电气设备的不正常运行状态㊂一般在一个集中控制地点（例如变电所的集中控制室）只装设一套集中信号装置，该变电所的所有设备发出的事故信号和预告信号都接入该装置，故称为中央信号装置㊂信号装置在发出信号后，如果运行人员不手动恢复，信号应能一直保持不消失，只有运行人员手动操作复归按钮，信号才能消失㊂装置按功能和构成原理可分为中央复归不重复动作的信号装置和中央复归可重复动作的信号装置两种㊂（1）中央复归不重复动作的信号装置㊂是指装置在接收到一个信号（例如某台断路器跳闸）并发出报警音802响后，在运行人员尚未复归时，此时如果紧接着又发生断路器跳闸故障即装置接收到新的信号，由于运行人员尚未复归第一个信号，所以装置不再发出新的报警信号㊂很明显这种装置不容易立即判断有几台设备跳闸㊂所以，这种装置一般用于设备不多的中小型变电所等处㊂但装置的构成比较简单㊂（2）中央复归可重复动作的信号装置㊂在大型变电所和发电厂，高低压断路器等设备数量很多，电气接线复杂，就需要在故障时发出的信号越清楚越好，需要采用可重复动作的信号装置㊂它是指装置在接收到一个信号（例如某台断路器跳闸）并发出报警音响后，在运行人员尚未复归时，此时如果紧接着又发生断路器跳闸故障即装置接收到新的信号，虽然运行人员尚未复归第一个信号，但装置此时仍能发出新的报警信号㊂装置在设计时的技术指标就是要保证能连续发出多个信号㊂4.1.2㊀闪光信号电路在发电厂和变电站中，为区别手动跳㊁合闸和由继电保护及自动装置动作引起的跳㊁合闸，需要设置更易引起值班人员注意的闪光信号，即电灯一明一暗周期变化的信号㊂在其他一些特别需要引起值班人员注意的地方，也需采用闪光信号㊂闪光信号一般受以继电器构成的闪光装置902第4章㊀控制回路典型电路及应用控制，图4-2所示为由两只继电器㊁一个试验按钮和一个信号灯构成的闪光装置控制回路㊂图4-2㊀两只继电器构成的闪光装置控制回路当某一断路器的位置与其控制开关不对应时，负电源通过 不对应 回路与闪光母线M100（+）接通，使中间继电器KC1带电㊂KC1的动作电压较低，在其回路中虽012第4章㊀控制回路典型电路及应用然串联有信号灯（红灯或绿灯）及操作线圈（跳闸线圈YT或合闸接触器YC）也能启动㊂KC1动作后，其动合触头闭合，启动中间继电器KC2；KC2的动断触头断开KC1的线圈回路，同时其动合触头闭合，将正电源直接接至闪光母线M100（+）上，使 不对应 回路的信号灯发出较强的光㊂KC1的线圈断电后，其动合触头延时（约0.1s）返回，又切断KC2的线圈回路；KC2断电后，其触头经一定延时（约0.8s）后进行切换，动合触头断开，动断触头闭合，使KC1线圈再次与M100（+）母线接通， 不对应 回路中的信号灯由于串入了KC1的线圈而变暗㊂如此重复动作下去，信号灯即一明一暗地发出闪光㊂为测试闪光装置是否完好，装设了试验按钮SB和信号灯HW（白灯）㊂信号灯HW平时经SB的动断触头接于正㊁负电源之间，起监视闪光装置直流电源及熔断器FU1和FU2的作用㊂当按下试验按钮SB时，其动合触头闭合，即相当于不对应回路接通，如果闪光装置工作正常，则HW灯发出闪光㊂4.1.3㊀事故信号装置的控制电路事故信号是发电厂和变电站发生事故时断路器跳闸的信号，是最紧急的信号㊂下面介绍两种事故信号电路㊂1.就地复归事故音响信号控制电路112就地复归事故音响信号装置控制电路如图4-3所示㊂图中，HA为蜂鸣器，M708为事故音响小母线㊂图4-3㊀就地复归事故音响信号装置控制电路当有任何一台断路器发生事故跳闸时，由于控制开关与断路器位置不对应，使直流信号小母线负极-700与事212第4章㊀控制回路典型电路及应用故音响信号小母线M708正电源接通，蜂鸣器发出音响㊂为了解除音响，值班人员需找到指示灯（由红灯变绿灯且闪光）的相应控制开关SA1或者SA2，就地将手柄打到相应的跳闸后位置，其触头1-3与19-17断开，则音响解除，同时信号灯闪光消失㊂2.中央复归事故信号装置的控制电路在发生事故时，通常希望音响信号能尽快地解除，以免干扰值班人员进行事故处理，而将光字牌信号保留一段时间，以便判断事故的性质及发生地点㊂这就要求音响信号能在一个集中㊁方便的地点（一般在主控制台上）手动解除，这就是中央复归㊂在大型变电所和发电厂，高低压断路器等设备数量很多，电气接线复杂，就需要在故障时发出的信号越清楚越好，不重复动作的装置就不能满足要求，需要采用可重复动作的信号装置㊂机电元件组成的中央复归可重复动作的信号装置的核心部件是一个称为冲击继电器的元件㊂目前使用的型号主要有ZC-23型等，其基本工作原理是继电器线圈中通入稳定的电流时，继电器是不会动作的，只有线圈中的电流发生突变增加时（即冲击电流）继电器才会动作，这是由于继电器在直流电路中采用了一个变压器元件的原因㊂利用这个原理构成了重复动作的装置㊂图4-4所示是这种装312置的电路图㊂图中的SBT是试验按钮，通过电阻R1接在信号回路的负电源-WS和WAS之间，WAS就称为事故音响小母线㊂实际上所有断路器的事故信号都和按钮SBT 一样全部是并接在-WS和WAS小母线上的㊂只不过是用各个断路器的辅助触头和控制开关触头取代了SBT㊂图4-4㊀中央复归可重复动作的事故信号装置的控制电路当按下按钮SBT（或某一台运行中的断路器跳闸），冲击继电器K中的变压器T的一次绕组得电，二次绕组在瞬间感应出电流使灵敏度极高的继电器KR动作，KR 触头闭合使中间继电器KM动作，KM2的触头KM2闭合412启动继电器KM 1，蜂鸣器HA 带电发出报警响声㊂在运行人员按下复归按钮SB 后，KM 2释放，HA 停止报警响声㊂如果在变压器T 一次绕组中的电流稳定后，即使-WS 和WAS 之间仍然接通（也就是说操作人员尚未将已跳闸的断路器控制开关把手恢复到跳闸后位置，相当于按钮SBT 继续闭合），变压器的二次绕组回路中也不会有电流了，继电器KR 和后面的电路就都不会再动作㊂此时如果又有一台断路器自动跳闸，变压器T 的一次绕组又得到一个冲击脉冲电流，二次绕组在瞬间又感应出电流使灵敏度极高的继电器KR 动作㊂电路重复第一次的动作过程㊂该电路的另一个关键之处是，所有在-WS 和WAS 之间连接的断路器事故信号触头都必须串联有与图中R 1相同的电阻，才能产生多次的冲击电流㊂4.2㊀断路器控制回路典型电路工矿企业供电系统的6 10kV 线路采用油断路器或真空断路器控制，也有采用高压熔断器配合高压接触器（F-C）控制的㊂断路器的操动机构有电磁机构㊁弹簧机构等㊂控制方式有远方控制㊁就地控制等，一般都有运行指示灯监视（合闸和跳闸指示灯）㊂发电厂和大型变电所512第4章㊀控制回路典型电路及应用指示灯大都带有闪光功能㊂一般每条线路装设一组逻辑回路的熔断器㊂4.2.1㊀双灯监控的断路器控制电路图4-5所示为双灯监视的断路器控制电路㊂运行指示灯有两个，即合闸指示灯和跳闸指示灯㊂图中，+㊁-分图4-5㊀双灯监视的断路器控制电路612第4章㊀控制回路典型电路及应用别为控制小母线和合闸小母线（合闸母线接大容量的电源）；M100（+）为闪光小母线；M708为事故音响小母线；-700为信号小母线的负极端；SA为控制开关；FU1 FU4为熔断器㊂（1）手动合闸回路㊂手动合闸，SA的5-8触头㊂接通（或自动装置动作，其K1动合触头闭合），将绿灯（HG）短路，控制母线电压加到合闸接触器KM的线圈上，其动合触头闭合，启动断路器合闸线圈YC，断路器合闸㊂（2）手动跳闸㊂手动跳闸，SA的6-7触头接通（或保护动作，K2触头闭合），将红灯（HR）短路，断路器跳闸线圈YT的电阻大于跳跃闭锁继电器KCF1电流线圈的电阻，YT上承受足够大的电压，使YT启动，QF跳闸㊂（3）跳㊁合闸控制回路完整性监视㊂在跳㊁合闸回路中串入了指示灯㊂1）跳闸回路：合闸后SA的16-13触头接通，在红灯HR与YT回路中，HR亮表示QF在合闸位置（QF动合触头闭合状态），且跳闸回路完好㊂虽YT回路通，但红灯及附加电阻R2的阻值远大于YT的阻值，YT上电压达不到其动作值，所以QF不动作；只有手动跳闸SA的6-7触头接通或保护动作，K2触头闭合，将HR短路时，YT上电压达到其动作值，断路器才跳闸㊂HR上的附加电阻R2712是防止在HR短接时YT误动作而设置的㊂2）合闸回路：同理，跳闸后SA的10-11触头接通，绿灯亮，不仅表示断路器是跳闸位置，而且说明合闸回路是完好的（KM回路接通）㊂（4）自动跳㊁合闸的监视信号㊂断路器自动跳㊁合闸，则灯光发闪光信号㊂1）自动合闸：跳闸后SA的14-15触头接通，此时若QF自动合闸，则HR经SA的14-15触头接闪光小母线M100（+），HR闪光㊂2）自动跳闸：合闸后SA的9-10触头接通，此时若QF自动跳闸，则HG经SA的9-10触头接闪光小母线M100（+），HG闪光㊂（5）熔断器完好监视㊂HR或HG有一个亮，则表明熔断器FU是完好的㊂（6）KCF的动合触头串电阻R4且与K2动合触头并联㊂当K2先于QF跳开时，必先烧K2的触头；而加入KCF的动合触头，QF在合闸位，即使K2先跳开，因有KCF及R4与之并联，所以K2触头也不会烧坏㊂灯光监视控制回路具有以下优点，该控制回路结构简单，红㊁绿灯指示断路器的位置比较明显；但在大型发电厂和变电站中，因控制屏多，所以必须加入音响信号，以便及时引起值班人员注意㊂812断路器控制回路包括回路接线及熔断器，必须对其有经常性的监视，否则当熔断器或控制回路断线（经常是接触不良）时，将不能正常进行跳㊁合闸㊂目前广泛采用的完好性监视方式有两种，即灯光监视和音响监视㊂中小型发电厂和变电站一般采用双灯监视方式，而大型发电厂和变电站则多采用单灯加音响监视方式㊂4.2.2㊀单灯加音响监视的断路器控制电路图4-6所示是电力系统中常用的音响监视的单灯制断路器控制电路㊂该系列与图4-5双灯监视的断路器控制电路相比，其主要区别及特点如下：（1）控制回路与信号回路分开，控制开关只有一个信号灯，电灯装在控制开关手柄内，其触头图表见表4-1㊂（2）控制回路中，在合闸回路中用KCT 线圈代替绿灯（HG），在跳闸回路中用KCF 线圈代替红灯（HR），其余完全相同㊂（3）信号回路中，用KCC 的动合触头代替QF 的动合辅助触头，用KCT 的动合触头代替QF 的动断辅助触头㊂912第4章㊀控制回路典型电路及应用22122第4章㊀控制回路典型电路及应用㊀（4）断线监视信号回路中，用KCT和KCC的动断触头相串联的控制回路断线预告小母线M7131，开关手柄中信号灯是经常亮着的，若灯光熄灭，则说明熔断器熔断㊁控制回路断线或电灯烧坏㊂同时 控制回路断线 光字牌点亮，并发出相应音响信号㊂（5）断路器位置状态的判断方法：1）手动合闸：SA在 合闸后 位，其触头20-17通㊁2-4通，KCC动合触头闭合，灯发平光，则表明QF 在（手动）合闸位㊂2）自动跳闸：SA在 合闸后 位，其触头13-14通；如有事故发生，则保护使QF自动跳闸，KCC动合触头断开，KCT动合触头闭合，信号灯发闪光，表明QF自动跳闸㊂3）手动跳闸：SA在 跳闸后 位，其触头1-3通㊁14-15通，经KCT动合触头，信号灯发平光，表明QF手动跳闸㊂4）自动合闸：SA在 跳闸后 位，其触头18-19通，若自动装置动作，K1触头闭合，则KCC动合触头闭合，信号灯发闪光，表明QF自动合闸㊂单灯制控制回路需由灯光（平光或闪光）及控制开关SA手柄的位置来共同确定断路器QF的位置状态㊂2224.2.3㊀采用电磁操作机构的断路器控制电路图4-7所示为采用电磁操作机构的断路器控制电路，其控制开关采用双向自复式并具有保持触头的LW5型万能转换开关，其手柄正常为垂直位置（0ʎ）㊂顺时针扳转45ʎ，为合闸（ON）操作，手松开即自动返回（复位），保持合闸状态㊂逆时针扳转45ʎ，为分闸（OFF）操作，手松开也自动返回，保持分闸状态㊂图中虚线上打黑点图4-7㊀采用电磁操作机构的断路器控制电路322第4章㊀控制回路典型电路及应用（㊃）的触头，表示在此位置时该触头接通；而虚线上标出的箭头（ң），表示控制开关手柄自动返回的方向㊂图中，WC控制小母线，WL灯光信号小母线，WF 闪光信号小母线，WS信号小母线，WAS信号音响小母线，WO合闸小母线㊂合闸时，将控制开关SA手柄顺时针扳转45ʎ，这时其触头SA1-2接通，合闸接触器KO通电（其中QF1-2原已闭合），其主触头闭合，使电磁合闸线圈YO通电，断路器合闸㊂合闸后，控制开关SA自动返回，其触头SA1-2断开，切断合闸回路，同时QF3-4闭合，红灯HR亮，指示断路器已经合闸，并监视着跳闸线圈YR回路的完好性㊂分闸时，将控制开关SA手柄逆时针扳转45ʎ，这时其触头SA4-8接通，跳闸线圈YR通电（其中QF3-4原已闭合），使断路器QF分闸㊂分闸后，控制开关SA自动返回，其触头SA4-8断开，断路器辅助触头QF3-4也断开，切断跳闸回路，同时触头SA3-4闭合，QF1-2也闭合，绿灯HG亮，指示断路器已经分闸，并监视着合闸线圈KO回路的完好性㊂由于红㊁绿指示灯兼起监视分㊁合闸回路完好性的作用，长时间运行，因此耗能较多㊂为了减少操作电源中储422能电容器能量的过多消耗，因此另设灯光指示小母线WL （+），专用来接入红㊁绿指示灯㊂储能电容器的电能只给控制小母线WC 供电㊂当一次电路发生短路故障时，继电保护装置动作，其出口继电器KM 触头闭合，接通跳闸线圈YR 回路（其中QF 3-4原已闭合），使断路器自动跳闸㊂随后QF 3-4断开，使红灯HR 灭，并切断跳闸回路，同时QF 1-2闭合，而SA 在合闸位置，其触头SA 5-6也闭合，从而接通闪光电源WF（+），使绿灯HG 闪光，表示断路器自动跳闸㊂由于断路器自动跳闸，SA 在合闸位置，其触头SA 9-10闭合，而断路器已跳闸，其触头QF 5-6也闭合，因此事故音响信号回路接通，又发出音响信号㊂当值班员得知事故跳闸信号后，可将控制开关SA 的操作手柄扳向分闸位置（反时针扳转45ʎ后松开），使SA 的触头与OF 的辅助触头恢复 对应 关系，全部事故信号立即解除㊂4.2.4㊀电动机合闸的低压断路器控制电路图4-8所示是采用电动机合闸的低压断路器的控制电路，合闸电动机采用的是交直流两用单相串励电动机㊂图中，M 为电动机电枢绕组，WC 为电动机励磁绕组，YRS 为失电压脱扣线圈，KM 1㊁KM 2为交流接触器，522第4章㊀控制回路典型电路及应用QF为低压断路器的辅助触头，SL为电动机行程到位开关，YR为操作跳闸线圈，图中R为能耗制动的限流电阻㊂图4-8㊀采用电动机合闸的低压断路器的控制电路（1）合闸过程㊂合闸时，按下合闸按钮SB1，由于此时接触器KM1的动断触头KM1-2和断路器动断辅助触头QF是闭合的，所以接触器KM2得电吸引，其所有的动合触头闭合，动断触头断开㊂动合触头KM2-8闭合使KM2线622第4章㊀控制回路典型电路及应用圈自锁，KM2-3㊁KM2-4和KM2-5三个动合触头的闭合和KM2-2㊁KM2-6两个动断触头的断开，使单相串励电动机连接为运行状态，电动机开始转动，带动机构合闸㊂当合闸完成时（即达到合闸后位置），由电动机轴带动的凸轮触及终止行程开关SL，SL的动断触头断开，切断了KM2的自锁回路，KM2线圈失电，其动合触头断开，电动机断电㊂KM2失电后动断触头KM2-2和KM2-6的闭合，使单相串励电动机连接为自励能耗制动电路，电动机迅速制动停转㊂（2）分闸过程㊂按下分闸按钮SB2，由于此时断路器动合辅助触头是闭合的，跳闸线圈YR得电，开关分闸㊂断路器动断辅助触头QF的作用是，当断路器处于合闸状态时，误按合闸按钮SB1，接触器KM2不会吸引㊂若不设该动断辅助触头，在断路器合闸状态时，误按SB1，则KM2吸引，合闸电动机转动运行，这样很可能使搭钩因振动而脱扣，造成不应有的分闸㊂断路器动合辅助触头的另一个作用是当断路器分闸时，误按SB2，跳闸线圈YR的铁心不吸引㊂（3）断路器机构的保护环节如下：1）特殊失电压脱扣器YRS的作用：如果断路器合闸后主回路存在短路故障，合闸后电源电压急剧下降，此时特殊失电压脱扣器YRS的铁心因电压过低而不能吸引，与铁心相连的凸轮将使开关不能合闸，从而保证一旦线路722存在故障断路器就不能合闸㊂合闸后，与主触头相连的机构使YRS失去作用，所以特殊失电压脱扣器YRS只在合闸过程中发生作用㊂2）防止断路器跳跃的环节：由接触器KM1起 防跳跃 作用㊂按下SB1进行合闸操作时，此时KM2-7触头闭合使接触器KM1线圈得电，其动合触头KM1-1闭合，通过合闸按钮SB1使KM1线圈自锁，只要不松开SB1，则KM1线圈总是保持通电㊂KM1吸引后，KM1的动断触头KM1-2断开，切断了KM2线圈与SB1形成通路的路径㊂如果被合闸的主回路存在短路故障，则合闸动作完成后，断路器的过电流保护装置（低压断路器的过电流保护一般采用一次式保护，设在主回路中，控制回路上看不出来）将使断路器跳闸，低压断路器的动断辅助触头QF闭合㊂从合闸到保护装置使断路器跳闸的过程是短暂的，此时很可能操作者的手尚未离开合闸按钮SB1㊂只要SB1不松开，KM1就通过自身的动合触头KM1-1自锁，动断触头KM1-2保持断开状态，所以KM2线圈不可能得电㊂若不设接触器KM1，遇到线路存在故障且操作者按SB1的时间较长时，则断路器跳闸后就又会使KM2得电，而后又进行合闸，合闸后又因保护动作而跳闸㊂直至SB1松开之前，断路器将反复合闸与分闸，产生断路器的 跳跃 现象㊂此时断路器将连续多次地接通和切断短路电流，这对断路器的损伤是严重的㊂822采用电动机合闸的断路器操动机构并不只有这一种类型㊂有不少断路器制造厂采用三相异步电动机作为操动电机，采用电磁抱闸制动，其控制电路与本电路区别较大㊂即使同样采用单相串励电动机作为操动电机，不同制造厂的产品，其控制电路也不完全相同㊂但无论控制电路采取什么回路，有两个性能都是必须具备的：一是合闸完成后电动机能迅速停止转动，即控制电路必须有使电动机制动的功能；二是必须具有断路器 防跳跃 功能㊂分析此电路要掌握两点：第一要了解元件动作的先后次序，这就需要了解断路器的结构，主要是合跳闸过程机构的动作情况；第二是找出电路中的特殊环节，并搞清其动作原理㊂该电路的特殊环节是串励电动机的制动电路㊂电动机制动原理是跳闸时通过电阻R 和交流接触器KM 2的动断触头KM 2-2㊁KM 2-6与电动机的励磁绕组和电枢绕组形成闭合回路，使电动机成为自励能耗制动电路㊂4.2.5㊀故障电流跳闸的控制电路图4-9所示是利用故障电流跳闸的两种方式㊂922第4章㊀控制回路典型电路及应用。
电工实用电路实物连线图
电工实用电路实物连线图 49 / 82
电工实用电路实物连线图 50 / 82
电工实用电路实物连线图 51 / 82
电工实用电路实物连线图 52 / 82
电工实用电路实物连线图 53 / 82
电工实用电路实物连线图 54 / 82
电工实用电路实物连线图 55 / 82
电工实用电路实物连线图 56 / 82
特点： 1）初看电路者比较合适； 2）绘制难度大； 3）电器施工的依据。
工作原理图：根据工作原理和便于阅读而绘制的电路图。 特点：便于阅读和设计较复杂的控制电路。它是生产机械电气设备设计的基本和重要的 技术资料。 2、原理图的绘制规则
68 / 82
电工实用电路实物连线图
1)主电路：粗线，左或上部；控制线路：细线，右或下部 2)控制线路的电源线分列两边，按电器元件的动作顺序由上而下平行绘制 3)所有电器元件不画实际外形，而用标准图形和文字符号表示。器件的各部分分别画在 完成作用的地方。各电器部件的状态处于未动作前的状态。 4)同类电器在文字符号前或后加序号区分 5)两条以上导线连接处用小圆点表示电气连接，每一接点标一编号，左单右双，以线圈 为界限 6)对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程 序和动作位置 3、电器元件的布置原则： 1)体积大和较重的电器元件应装在元件安装板的下方，发热元件应装在上方
电工实用电路实物连线图 25 / 82
电工实用电路实物连线图 26 / 82
电工实用电路实物连线图 27 / 82
电工实用电路实物连线图 28 / 82
电工实用电路实物连线图 29 / 82
电工实用电路实物连线图 30 / 82
电工实用电路实物连线图 31 / 82
