四川省2015年下半年电工技师、高级技师技能鉴定电路设计考试题
电工高级技师试题库及答案
电工高级技师试题库及答案高级技师是电工技术领域内的专业人才，具备较高的技术水平和多年的实践经验。
为了帮助电工高级技师备考和提升技能，以下是一份电工高级技师试题库及答案，供参考使用。
一、基础理论知识试题1. 电流的方向是指电荷的流动方向，通常认为电流是由正极流向负极。
请问这个说法的基础是什么？（1分）答案：电流是由正极流向负极的说法是基于电子流的方向，即电子自负极（负电荷）流向正极（正电荷）。
2. 什么是安全电压？（2分）答案：安全电压是指电压低于50V（交流）或者直流电压低于120V的电路电压。
在这种电压范围内，人体接触电流较小，不会造成危险。
3. 请简要解释电阻和电导的定义及单位。
（3分）答案：电阻是物质对电流流动的阻碍程度的量度，单位为欧姆（Ω）。
电导是物质导电能力的度量，是电阻的倒数，单位为西门子（S）。
4. 什么是电磁感应现象？（2分）答案：电磁感应现象是指当导体在磁场中运动或磁场发生变化时，产生的感应电动势和感应电流的现象。
5. 请列出三种常见的交流电源波形。
（3分）答案：正弦波、方波、锯齿波。
二、实践操作及问题解决试题1. 为了确保工作现场安全，操作人员需遵守哪些安全规范？（3分）答案：佩戴个人防护用品，正确使用工具设备，遵守操作步骤，严禁乱丢乱放，保持工作区整洁，了解紧急救援程序等。
2. 在进行电路故障排查时，遭遇电击事故，应该采取哪些紧急救援措施？（4分）答案：首先，应立即切断电源。
然后，进行心肺复苏（CPR）和其他急救操作，保护受伤人员呼吸道与心脏的正常运作。
最后，及时拨打急救电话寻求专业医疗救助。
3. 当电气设备出现过载现象时，应该如何处理？（3分）答案：首先，切断电源，阻止电流继续过载。
然后，检查设备是否与负载匹配，适当调整或更换设备。
最后，恢复电源并进行设备运行测试。
4. 在进行电焊作业时，如何确保自身和他人的安全？（4分）答案：佩戴防护眼镜、手套和面罩等个人防护用品，确保焊接区域周围没有可燃物，保持安全距离，避免触摸高温区域，及时清理焊渣等。
2015高级维修电工考试(含答案)
2015高级工考证题目1.T68镗床主轴电动机的高速与低速之间的互锁保护由( B )实现。
(A)速度继电器常开触点 (B)接触器常闭触点 (C)中间继电器常开触点(D)热继电器常闭触点2.JK触发器，当 JK为(D )时，触发器处于置0状态。
(A)00 (B)01 (C)10 (D)113.在使用FX2N可编程序控制器控制交通灯时，将相对方向的同色灯并联起来，是为了( C )。
(A)简化电路 (B)节约电线(C)节省PLC输出口 (D)减少工作量4.20/5t桥式起重机的主接触器KM吸合后，过电流继电器立即动作的可能原因是( D )。
(A)电阻器1R～5R的初始值过大 (B)熔断器FU1～FU2太粗(C)电动机M1～M4绕组接地 (D)热继电器FR1～FR5额定值过小5.测绘T68镗床电器位置图时，重点要画出两台电动机.电源总开关.按钮.( B )以及电器箱的具体位置。
(A)接触器(B)行程开关 (C)熔断器(D)热继电器6.X62W铣床的主轴电动机M1采用了( D )的停车方法。
(A)能耗制动 (B)反接制动 (C)电磁抱闸制动 (D)机械摩擦制动7. 以下PLC梯形图实现的功能是( )。
A、两地控制8. 以下FX2N PLC程序中存在的问题是( D )。
A、不需要串联X1停止信号，不需要Y0触点保持B、不能使用X0上升沿指令C、要串联X1常开点D、要并联Y0常闭点9. 以下PLC梯形图实现的功能是(A)。
A、两地控制B、多线圈输出C、双线圈输出10.20/5t桥式起重机接通电源，扳动凸轮控制器手柄后，电动机不转动的可能原因是( B )。
(A)电阻器1R～5R的初始值过小 (B)凸轮控制器主触点接触不良(C)熔断器FU1～FU2太粗 (D)热继电器FR1～FR5额定值过小11.( A )，积分控制可以使调速系统在无静差的情况下保持恒速运行。
(A)稳态时 (B)动态时 (C)无论稳态还是动态过程中 (D)无论何时12.变频器常见的频率给定方式主要有：模拟信号给定.操作器键盘给定.控制输入端给定及通信方式给定等，来自PLC控制系统时不采用( A )方式。
高级电工技师考试题库及答案
高级电工技师考试题库及答案一、单项选择题（每题2分，共40分）1. 电路中，电感元件的阻抗与频率的关系是（）。
A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：D2. 交流电路中，功率因数的定义是（）。
A. 电压与电流的比值B. 电压与电流相位差的余弦值C. 电压与电流的乘积D. 电压与电流的比值的平方答案：B3. 在三相电路中，星形连接的线电压与相电压的关系是（）。
A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压与相电压无关答案：B4. 变压器的空载损耗主要是指（）。
A. 铁损B. 铜损C. 机械损耗D. 磁滞损耗答案：A5. 电流互感器的二次侧必须（）。
A. 接地B. 开路C. 短路D. 可以开路也可以短路答案：A6. 直流电动机的启动电流通常为额定电流的（）倍。
A. 2-3B. 3-5C. 5-7D. 7-10答案：B7. 异步电动机的转子旋转速度与同步转速的关系是（）。
A. 等于同步转速B. 小于同步转速C. 大于同步转速D. 与同步转速无关答案：B8. 电气设备过热的主要原因是（）。
A. 电流过大B. 电压过高C. 绝缘老化D. 接触不良答案：A9. 电气设备接地的主要目的是（）。
A. 防止设备漏电B. 减少设备损耗C. 降低设备成本D. 提高设备效率答案：A10. 电气火灾发生时，首先应该（）。
A. 切断电源B. 用水灭火C. 用灭火器灭火D. 报警答案：A11. 电气设备绝缘电阻的测量应该使用（）。
A. 万用表B. 兆欧表C. 钳形电流表D. 电压表答案：B12. 电气设备绝缘老化的主要原因是（）。
A. 过载B. 过热C. 过电压D. 潮湿答案：D13. 电气设备接地电阻的测量应该使用（）。
A. 万用表B. 兆欧表C. 钳形电流表D. 电压表答案：B14. 电气设备过电压的主要原因是（）。
A. 过载B. 过热C. 雷击D. 接触不良答案：C15. 电气设备短路的主要原因是（）。

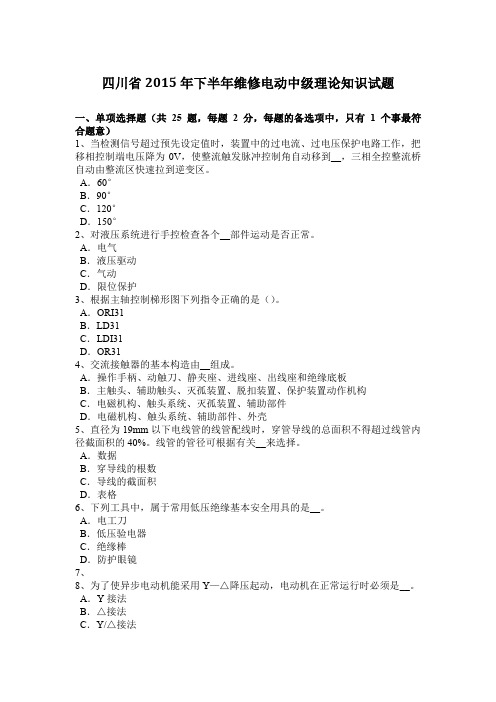

四川省2015年下半年维修电动中级理论知识试题
四川省2015年下半年维修电动中级理论知识试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、当检测信号超过预先设定值时，装置中的过电流、过电压保护电路工作，把移相控制端电压降为0V，使整流触发脉冲控制角自动移到__，三相全控整流桥自动由整流区快速拉到逆变区。
A．60°B．90°C．120°D．150°2、对液压系统进行手控检查各个__部件运动是否正常。
A．电气B．液压驱动C．气动D．限位保护3、根据主轴控制梯形图下列指令正确的是（）。
A．ORI31B．LD31C．LDI31D．OR314、交流接触器的基本构造由__组成。
A．操作手柄、动触刀、静夹座、进线座、出线座和绝缘底板B．主触头、辅助触头、灭孤装置、脱扣装置、保护装置动作机构C．电磁机构、触头系统、灭孤装置、辅助部件D．电磁机构、触头系统、辅助部件、外壳5、直径为19mm以下电线管的线管配线时，穿管导线的总面积不得超过线管内径截面积的40%。
线管的管径可根据有关__来选择。
A．数据B．穿导线的根数C．导线的截面积D．表格6、下列工具中，属于常用低压绝缘基本安全用具的是__。
A．电工刀B．低压验电器C．绝缘棒D．防护眼镜7、8、为了使异步电动机能采用Y—△降压起动，电动机在正常运行时必须是__。
A．Y接法B．△接法C．Y/△接法D．延边三角形接法9、RS触发电路中，当R=0、S=1时，触发器的状态__。
A．置1B．置OC．不变D．不定10、可编程序控制器编程灵活性。
编程语言有、布尔助记符、功能表图、__和语句描述。
A．安装图B．逻辑图C．原理图D．功能模块图11、单管电压放大电路动态分析时的电压放大过程，放大电路在直流电源和交流信号的作用下，电路中的电流和电压既有直流分量，又有交流分量，即在静态值的基础上叠加一个__。
A．直流值B．电阻值C．电容值D．交流值12、线圈中自感电动势的大小与线圈__无关。
2015维修电工技师考试试卷题库资料
电工技师考试复习题一、是非题：1、磁力线是磁场中实际存在着的若干曲线，从磁极N出发而终止于磁极S 。
（³）2、两根平行的直导线同时通入相反方向的电流时，其间作用力相互排斥。
（√）3、两个固定的互感线圈，若磁路介质改变，其互感电动势不变。
（³）4、涡流产生在与磁通垂直的铁心平面内，为了减少涡流，铁心采用图有绝缘层的薄硅钢片叠装而成。
（√）5、通电线圈产生磁场的强弱，只与线圈的电流和匝数有关。
（³）6、电路中品质因素Q的大小，取决于电路的参数，与电路所加电压的大小及频率无关。
（√）7、直流电压源通过电阻对原来不带电的电容进行充电时，整个充电过程中电阻上消耗掉的能量与电容所储存的能量各占电源提供能量的一半。
（√）8、在共射机基本放大电路中，静态工作点选择偏高，则输出信号易产生饱和失真。
（√）9、当放大器输出接入负载时，其交流输出电阻的大小等于Rc与RL的并联值。
（³）10、由于交流负载的阻值必然小于集电极电阻Rc，所以交流负载线的斜率也小于直流负载线的斜率。
（³）11、集成运算放大器的输入极一般采用差动放大电路，其目的是要获得很高电压放大倍数。
（³）12、由于硅稳压管的反向电压很低，所以它在稳压电路中不允许反接。
（³）13、只有当稳压电路两端的电压大于稳压管击穿电压时，才稳压作用。
（√）14、带有稳压放大环节的稳压电源，其放大环节的放大倍数越大，输出电压越稳定。
（√）15、在逻辑运算中，能把所有可能条件组合及其结果一一对应列出的表格称为真情表。
（√）16、"或"门电路的逻辑功能表达式为Q=A+B+C。
（√）17、逻辑电路中的"与"门和"或"门是相对的，即正逻辑"与"们就是负逻辑"或"门，正逻辑"或"门就是负逻辑"与"门。
高级电工证考试题库电工技师考试题库及答案
本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.在设有过负荷维护的线路上，其导线长时刻容许负荷电流应不小于熔体额外电流的( )倍。
A.0.4B.0.8C. 1.25D. 2.5答案:C2. 变压器油要对流散热，因此凝固点( )。
A.越大越好B.越小越好C.适中为好D.多大都可以答案:B3. ( )作为存放调试程序和运行程序的中间数据之用。
A.27256EPROMB.62256RAMC.2764EPROMD.8255A答案:B4. 直流接触器的型号是( )系列。
A.CJB.HDC.JSD.CZ答案:D5. 继电保护装置按被保护的对象分类，有电力线路保护.发电机保护.变压器保护.电动机保护.( )等。
A.差动保护B.母线保护C.后备保护D.主保护答案:B6. 高压熔断器熔丝熔断后，撞击器使负荷开关( 高压交流接触器)跳闸，可防止由( )而造成电气设备损坏。
A.缺相运行B.过电压运行C.欠电压运行答案:A7. 螺丝刀的规格是以柄部外面的杆身长度和( )表示。
A.厚度B.半径C.直径答案:C8. 带负荷的线路拉闸时，先拉断路器后拉( ).A.隔离开关;B.断路器;C.电源导线;D.负荷开关.答案:A9. 一般情况下220V工频电压作用下人体的电阻为( )Ω。
A.500-1000B.800-1600C.1000-2000答案:C10. 异步电动机定子启动电流一般可达额定电流的( )倍。
A.1～2B.3～4C.4～7D.7～10答案:C11. 稳压二极管是利用其伏安特性的( )特性进行稳压的。
A.正向起始B.正向导通C.反向D.反向击穿答案:D12. 下列说法中，不符合语言规范具体要求的是( )。
A.语感自然，不呆板B.用尊称，不用忌语C.语速适中，不快不慢D.多使用幽默语言，调节气氛答案:D13. 三极管基极的作用是( )载流子。
1判断题技师2015维修电工初中高级技师高级技师试题带答案
判断题1、职业道德是促使人们遵守职业纪律的思想基础。
（√）2、S7-200 PLC是德国西门子公司生产的一种中型PLC。
（×）3、PLC简称可编程逻辑控制器（√）4、S7-200系列的PLC只能单机运行（×）5、当PLC电源掉电时，计数器复位。
（×）6、在PLC的梯形图中，线圈必须放在最右边。
（√）7、在PLC的梯形图中、线圈不能直接与左母线相连。
（√）8、在梯形图中，串联触点和并联触点使用的次数不受限制。
（√）9、可编程序控制器（PLC）是由输入部分、逻辑部分和输出部分组成。
（√）10、PLC输入部分的作用是处理所取得的信息，并按照被控对象实际的动作要求做出反映。
（×）11、CPU是PLC的核心组成部分，承担接收、处理信息和组织整个控制工作（√）12、PLC的工作过程是周期循环扫描，基本分成三个阶段进行，输入采样阶段，程序执行阶段和输出刷新（√）13、PLC的输出、输入、辅助继电器，计时器和计数器的触点是有限的（×）14、将程序写入PLC时，首先将存储器清零，然后按操作说明写入程序，结束时用结束指令。
（√）15、微处理器（CPU）是PC的核心，它指挥和协调PC的整个过程。
（√）16、PC存储器分为系统程序存储器和用户程序存储器两大类，前者一般采用M芯片，而后者采用ROM芯片。
（×）17、梯形图必须符合从左到右，从上到下顺序执行的原则。
（√）18、在PC的梯形图中，所有软触点只能接在软继电器线圈的左边，而不能与右母线直接相连。
（√）19、梯形图中的各软继电器必须是所用机器允许范围内的软继电器。
（√）20、由于PLC是采用周期性循环扫描方式的，因此对程序中各条指令的顺序没有要求。
（×）21、实现同一个控制任务的PC应用程序是唯一的。
（×）22、输入继电器用于接收外部输入设备的开关信号，因此在梯形图程序中不出现其线圈和触点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川省2015年下半年电工技师、高级技师技能鉴定电路设计考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、过电流继电器在正常工作时，线圈通过的电流在额定值范围内，电磁机构的衔铁所处的状态是__。
A．吸合动作，常闭触头断开B．不吸合动作，常闭触头断开C．吸合动作，常闭触头恢复闭合D．不吸合，触头也不动作而维持常态2、电、磁及__干扰是电子测量装置中最严重的干扰。
A．压力B．温度C．噪声D．射线辐射3、在市场经济条件下，职业道德具有__的社会功能。
A．鼓励人们自由选择职业B．遏制牟利最大化C．促进人们的行为规范化D．最大限度地克服人们受利益驱动4、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。
A．轻度过载B．短路C．失压D．欠压5、三相绕线式异步电动机，应选低压电器__作为过载保护。
A．热继电器B．过电流继电器C．熔断器D．自动空气开关6、硅稳压管稳压电路中，若稳压管稳定电压为10V，则负载电压为__。
A．等于10VB．小于10VC．大于10VD．无法确定7、绕组线头焊接后，要（）。
A．清除残留焊剂B．除毛刺C．涂焊剂D．恢复绝缘8、接地体多采用__制成，其截面应满足热稳定和机械强度的要求。
A．任一种金属材料B．铜铝材料C．型钢D．绝缘导线9、硅稳压管加正向电压时，__。
A．立即导通B．超过0.3V导通C．超过死区电压导通D．超过1V导通10、中性点不接地的380/220V系统的接地电阻值应不超过__Ω。
A．0.5B．4C．10D．3011、当检测信号超过预先设定值时，装置中的过电流、过电压保护电路工作，把移相控制端电压降为0V，使整流触发脉冲控制角自动移到__，三相全控整流桥自动由整流区快速拉到逆变区。
A．60°B．90°C．120°D．150°12、所有电气设备的保护线或保护零线，均应按__方式接在零干线上。
A．并联B．串联C．混联D．任意联接13、三相鼠笼式异步电动机，当采用延边三角形起动时，每相绕组的电压__。
A．比Y—△起动时大，比全压起动时小B．等于全压起动时的电压C．是全压起动时的3倍D．是全压起动时的1/3倍14、用绝缘电阻表逐相测量定子绕组与外壳的绝缘电阻，当转动摇柄时，指针指到零，说明绕组__。
A．击穿B．短路C．断路D．接地15、__以电气原理图，安装接线图和平面布置图最为重要。
A．电工B．操作者C．技术人员D．维修电工16、回转运动的定位精度和重复分度精度属于数控机床的__精度检验。
A．切削B．几何C．定位D．联动17、电感两端的电压超前电流__。
A．90°B．180°C．360°D．30°18、逆变桥由晶闸管VT7～VT10组成。
每个晶闸管均串有空心电感以限制晶闸管导通时的__。
A．电流变化B．电流上升率C．电流上升D．电流19、在B=0.4Wb/m2的匀强磁场中，放一根长L=0.5m，I=5A的载流直导体，导体与磁场方向垂直，导体受到的力是__。
A．1NB．0NC．2ND．0.2N20、山类手持式电动工具的绝缘电阻不得低于__MΩ。
A．0.5B．1C．2D．721、脉冲整形主要由晶体管VT14、VT15实现，当输入正脉冲时，VT14由导通转为关断，而VT14由关断转为导通，在VT15集电极输出__脉冲。
A．方波B．尖峰C．触发D．矩形22、进行接触器触点的整形修理时，当电流过大、灭弧装置失效、触点__或因触点弹簧损坏而导致初压力过小时，触点闭合或断开电路时会产生电弧。
A．容量过大B．容量过小C．容量不大D．容量为零23、桥式起重机的调速常采用（）来实现。
A．串电抗B．串频敏电阻器C．凸轮控制器D．变极调速24、高频大功率晶体管(PNP型锗材料)管用__表示。
A．3BAB．3ADC．3DAD．3AA25、用试灯检查电枢绕组对地短路故障时，因试验所用为交流电源，从安全考虑应采用__电压。
A．36VB．110VC．220VD．380V二、多项选择题（共25 题，每题2分，每题的备选项中，有 2 个或 2 个以上符合题意，至少有1 个错项。
错选，本题不得分；少选，所选的每个选项得0.5 分）1、数控系统的刀具功能又叫__功能。
A．TB．DC．SD．Q2、用手电钻钻孔时，要带__，穿绝缘鞋。
A．口罩B．帽子C．绝缘手套D．眼镜3、伺服驱动过载可能是负载过大；或加减速时间设定过小；或__；或编码器故障(编码器反馈脉冲与电动机转角不成比例地变化，有跳跃)。
A．使用环境温度超过了规定值B．伺服电动机过载C．负载有冲击D．编码器故障4、JWK系列经济型数控机床通电试车已包含__内容。
A．数控系统参数核对B．手动操作C．接通强电柜交流电源D．以上都是5、X6132型万能铣床敷连接线时，将连接导线从床身或穿线孔穿到相应位置，在两端临时把套管固定。
然后，用__校对连接线，套上号码管固定好。
A．试电笔B．万用表C．绝缘电阻表D．单臂电桥6、在测量额定电压为500V以上的电气设备的绝缘电阻时，应选用额定电压为__的绝缘电阻表。
A．500VB．1000VC．2500VD．2500V以上7、测量交流电路的大电流常用__与电流表配合使用。
A．电流互感器B．电压互感器C．万用表D．电压表8、感性负载的特点是__。
A．电流的变化滞后于电压的变化B．电压的变化滞后于电流的变化C．电流的变化超前于电压的变化D．电压的变化超前于电流的变化9、在电气图上，一般电路或元件是按功能布置，并按工作顺序__排列的。
A．从前向后，从左到右B．从上到下，从小到大C．从前向后，从小到大D．从左到右，从上到下10、频敏变阻器串接在（）电动机的转子绕组中，作为起动设备。
A．鼠笼式B．线绕式C．同步D．直流11、交流三相异步电动机Z=24，m=32，P=4，则每极每相的槽数为__。
A．8槽B．2槽C．4槽D．6槽12、三相两元件功率表常用于高压线路功率的测量，采用电压互感器和__以扩大量程。
A．电压互感器B．电流互感器C．并联分流电阻D．串联附加电阻13、JK触发电路中，当J=0、K=1、Qn=1时，触发器的状态__。
A．不变B．置1C．置0D．不定14、线绕电阻器用__表示。
A．RTB．RPJC．RJD．RX15、钻头直径大于13mm时，柄部一般作成（）。
A．柱柄B．方柄C．锥柄D．柱柄或锥柄16、逆变桥由晶闸管VT7～VT10组成。
每个晶闸管均串有空心电感以限制晶闸管导通时的__.A．电流变化B．电流上升率C．电流上升D．电流17、稳压管虽然工作在反向击穿区，但只要__不超过允许值，PN结不会过热而损坏。
A．电压B．反向电压C．电流D．反向电流18、交流电压的量程有10V，100V，500V 3挡。
使用完毕应将万用表的转换开关转到__，以免下次使用不慎而损坏电表。
A．低电阻挡B．低电阻挡C．低电压挡D．高电压挡19、电阻器反映导体对电流起阻碍作用的大小，简称__。
A．电动势B．功率C．电阻率D．电阻20、欲控制容量为3kW三相异步电动机通断，若选脱扣器额定电流Ir=6.5A、型号为DZ5—20/330自动空气开关进行控制，__安装熔断器作为短路保护。
A．需要B．不需要C．可装也可不D．视环境确定是否21、电磁抱闸断电制动控制线路，当电磁抱闸线圈__时，电动机迅速停转。
A．失电B．得电C．电流很大D．短路22、电压继电器按实际使用要求可分为__类。
A．2B．3C．4D．523、控制变压器文字符号是__。
A．TCB．TMC．TAD．TR24、中性点不接地或经消弧线圈的高压系统的接地电阻值应不超过（）Ω。
A．0.5B．4C．10D．3025、经济型数控系统中的__显示器功耗小、亮度高、控制简单可靠、价格低，广泛应用于经济型数控中。
A．LEDB．CRTC．CTRD．ELD。
