排水施工方案2008.7.26
排水工程施工方案
一、排水工程施工方案（一）施工工艺流程排水工程施工工艺流程图（二）施工方案1.测量放线（1）核对接入既有管道或河道接头处的髙程，如同设计不符，及时报告；⑵建立临时水准点；路面原有控制桩，设置护桩，以防开挖中遭受破坏而无法恢复；⑶测放管道中线和附属物如检查井、预留管等结构物位置，并标出与管线冲突的地上、地下构筑物及其他管线的具体位置，开挖时由专人负责指挥；⑷综合考虑管节运输、堆放及吊车安装作业面等后续施工的需要,测放挖槽边线、堆土临界线；⑸所有测量标志，施工中妥为保护。
2.基槽开挖1开挖前认真学习图纸，进行充分调查研究，了解挖槽段的土质和地上、地下构筑物，尤其是既有管线位置（设计施工图纸及沿线单位提供的简图上都有标记，现场指挥人员根据位置及埋深，提前对机械司机做好交底；同时派人对配合施工的其他单位开挖过程中发现的管线及时做好记录，认真标记，以防施工中损坏；沿线电力、通信等架空线路处务必注意施工安全。
）⑵挖槽施工时小心谨慎，遇到障碍物时不能强抓硬挖；既有管线附近作业，邀请其管理部门的代表到现场，可根据所提供管线分布图所示，清除地表浮土后采用人工挖土，开窄槽探明管线具体位置及埋深，然后再根据现场实际情况决定能否利用机械实施开挖；开挖位置距离现有建筑物过近，会同设计单位共同采取预防措施。
⑶槽底除管道结构宽度外，还根据管径留足0.4〜0.5m的工作宽度。
⑷埋深在2m以内的管沟采用人工开挖；超过2m的，运用挖掘机实施开挖；较深的沟槽，宜分层开挖。
⑸机械挖槽时，向机械司机详细交底，包括断面、堆土位置、现有地下构筑物情况及施工要求，指定专人与司机配合，并及时丈量槽底高程和宽度，防止超挖和欠挖。
⑹机械挖槽，设计槽底以上留20cm左右一层不挖，待人工清挖，严格控制好高程和宽度，以确保槽底土壤结构不被扰动和破坏。
⑺挖方妥善安排堆放位置。
堆土距坑槽边留lm左右；计划在槽边运送材料的一侧，根据运输工具类型确定合理作业宽度。
施工排水专项施工方案
一、编制依据1. 国家有关法律法规、行业标准及规范；2. 施工合同及施工图纸；3. 施工现场实际情况。
二、施工排水原则1. 合理布局，确保排水畅通；2. 雨污分流，避免污染；3. 经济合理，确保施工进度。
三、施工排水方案1. 雨水排水（1）雨水收集：设置雨水收集井，收集场地内雨水；（2）雨水管道：采用HDPE双壁波纹管，直径不小于300mm，连接方式为热熔接口；（3）雨水出口：雨水通过管道汇集至排水系统，出口处设置排水口。
2. 污水排水（1）污水收集：设置污水收集井，收集场地内污水；（2）污水管道：采用球墨铸铁管，直径不小于200mm，连接方式为焊接；（3）污水出口：污水通过管道汇集至污水处理设施，出口处设置排水口。
3. 施工排水设施（1）排水井：在场地内设置排水井，用于收集雨水和污水；（2）排水沟：在场地内设置排水沟，用于引导雨水和污水流入排水井；（3）排水泵：在低洼地区设置排水泵，用于排除积水。
四、施工排水措施1. 施工前，对排水系统进行全面检查，确保排水畅通；2. 施工过程中，加强对排水设施的维护和管理，发现问题及时处理；3. 雨季施工，加强排水设施的巡查，确保排水畅通；4. 施工结束后，对排水系统进行验收，确保排水设施正常运行。
五、施工排水质量保证措施1. 严格按照施工图纸及规范要求进行施工；2. 选用合格的材料和设备；3. 加强施工过程的质量控制，确保排水设施的质量；4. 对施工人员进行技术培训，提高施工质量。
六、施工排水安全措施1. 施工人员必须穿戴好个人防护用品；2. 严格执行施工现场的安全规定；3. 加强施工现场的巡查，确保排水设施的安全运行。
本施工排水专项施工方案旨在确保施工过程中排水畅通，避免对周边环境造成污染，为工程顺利进行提供保障。
施工过程中，应根据实际情况对方案进行调整，以确保排水设施的安全、高效运行。

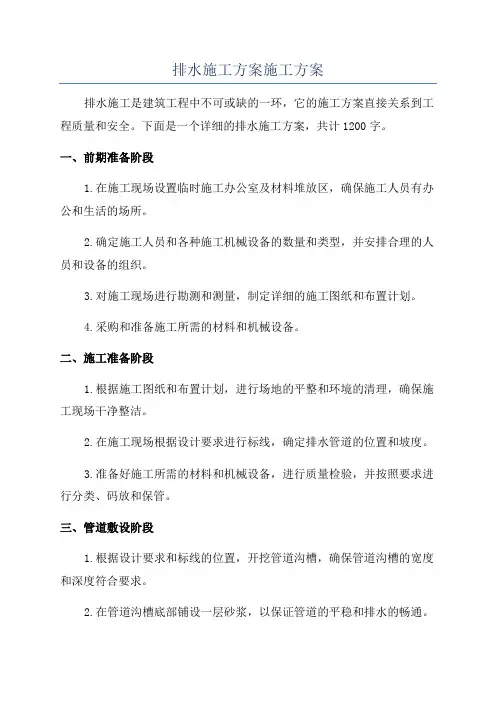

排水施工方案施工方案
排水施工方案施工方案排水施工是建筑工程中不可或缺的一环，它的施工方案直接关系到工程质量和安全。
下面是一个详细的排水施工方案，共计1200字。
一、前期准备阶段1.在施工现场设置临时施工办公室及材料堆放区，确保施工人员有办公和生活的场所。
2.确定施工人员和各种施工机械设备的数量和类型，并安排合理的人员和设备的组织。
3.对施工现场进行勘测和测量，制定详细的施工图纸和布置计划。
4.采购和准备施工所需的材料和机械设备。
二、施工准备阶段1.根据施工图纸和布置计划，进行场地的平整和环境的清理，确保施工现场干净整洁。
2.在施工现场根据设计要求进行标线，确定排水管道的位置和坡度。
3.准备好施工所需的材料和机械设备，进行质量检验，并按照要求进行分类、码放和保管。
三、管道敷设阶段1.根据设计要求和标线的位置，开挖管道沟槽，确保管道沟槽的宽度和深度符合要求。
2.在管道沟槽底部铺设一层砂浆，以保证管道的平稳和排水的畅通。
3.按照设计要求，在管道沟槽中敷设预制混凝土排水管道，并采取适当的连接方式进行连接。
4.完成排水管道的敷设后，进行管道的水压试验，确保管道的密封性和承载能力。
四、支管及附件安装阶段1.根据设计要求，在主管道上开设支管孔，确保支管的位置和坡度符合要求。
2.按照设计要求，在支管孔中安装支管，并采取适当的连接方式进行连接。
3.安装排水井和检查井，并确保井盖的平整和密封。
4.进行管道和井盖的防水处理，以保证排水的畅通和井盖的安全。
五、排水口安装阶段1.根据设计要求，在排水管道的出口安装排水口，并采取适当的连接方式进行连接。
2.进行排水口的调水试验，测试排水的速度和流量，确保排水口的运行正常。
3.进行排水口的防止积水和减少异味的处理，以保证排水口的卫生和环境。
六、维护和监测阶段1.在施工完成后，对整个排水系统进行全面的检查和测试，确保排水系统的运行正常。
2.定期进行排水系统的维护和保养，清理阻塞物和异物，并及时修复漏水和破损。

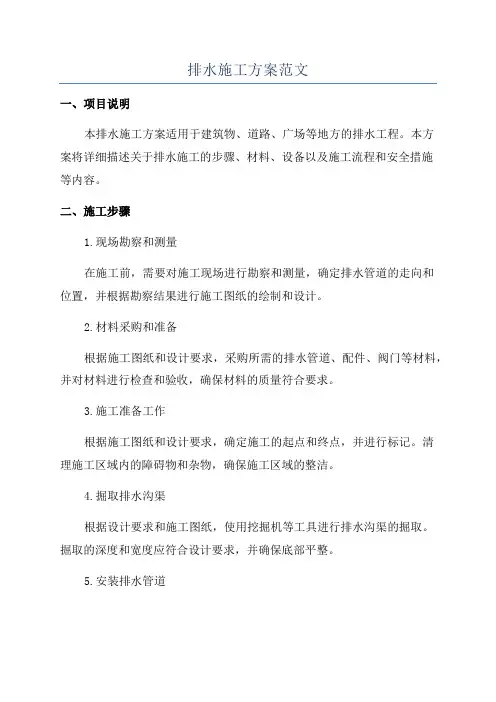

排水施工方案范文
排水施工方案范文一、项目说明本排水施工方案适用于建筑物、道路、广场等地方的排水工程。
本方案将详细描述关于排水施工的步骤、材料、设备以及施工流程和安全措施等内容。
二、施工步骤1.现场勘察和测量在施工前，需要对施工现场进行勘察和测量，确定排水管道的走向和位置，并根据勘察结果进行施工图纸的绘制和设计。
2.材料采购和准备根据施工图纸和设计要求，采购所需的排水管道、配件、阀门等材料，并对材料进行检查和验收，确保材料的质量符合要求。
3.施工准备工作根据施工图纸和设计要求，确定施工的起点和终点，并进行标记。
清理施工区域内的障碍物和杂物，确保施工区域的整洁。
4.掘取排水沟渠根据设计要求和施工图纸，使用挖掘机等工具进行排水沟渠的掘取。
掘取的深度和宽度应符合设计要求，并确保底部平整。
5.安装排水管道根据施工图纸和设计要求，将排水管道进行正确的布置和连接。
根据需要，可以使用卡箍、焊接、胶水等方式进行连接，并对连接部位进行严密的密封。
6.设置排水井和累水井根据设计要求和施工图纸，安装排水井和累水井，确保井盖的位置与地面相平。
同时，在井盖上安装透水性的盖板，确保排水畅通。
7.填充回填在排水沟渠完成布管后，进行回填工作。
回填材料应符合设计要求，并确保夯实。
同时，要注意避免损坏或压坏已安装的排水管道。
8.施工验收和清理施工完成后，进行施工质量的验收，并检查排水管道和井盖的安装质量。
清理施工现场内的杂物和垃圾，确保施工区域的整洁。
三、施工材料和设备1.排水管道材料：根据设计要求，选择合适的排水管材料，如聚乙烯管、铸铁管等。
2.排水管道配件：包括弯头、三通、四通、法兰等。
3.排水井和累水井：选择合适的井体材料，如混凝土或塑料。
4.施工设备：包括挖掘机、推土机、卡车等。
5.施工工具：包括锯、锤、扳手、焊接机等。
四、施工流程和安全措施1.确保施工人员具备相关的技术和证书，并进行安全教育和培训。
2.使用合适的个人防护装备，如安全帽、安全鞋、手套、护目镜等。

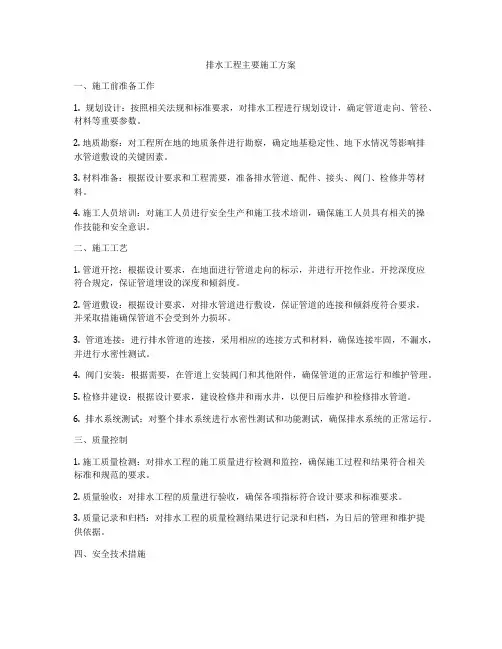

排水工程主要施工方案
排水工程主要施工方案一、施工前准备工作1. 规划设计：按照相关法规和标准要求，对排水工程进行规划设计，确定管道走向、管径、材料等重要参数。
2. 地质勘察：对工程所在地的地质条件进行勘察，确定地基稳定性、地下水情况等影响排水管道敷设的关键因素。
3. 材料准备：根据设计要求和工程需要，准备排水管道、配件、接头、阀门、检修井等材料。
4. 施工人员培训：对施工人员进行安全生产和施工技术培训，确保施工人员具有相关的操作技能和安全意识。
二、施工工艺1. 管道开挖：根据设计要求，在地面进行管道走向的标示，并进行开挖作业。
开挖深度应符合规定，保证管道埋设的深度和倾斜度。
2. 管道敷设：根据设计要求，对排水管道进行敷设，保证管道的连接和倾斜度符合要求，并采取措施确保管道不会受到外力损坏。
3. 管道连接：进行排水管道的连接，采用相应的连接方式和材料，确保连接牢固，不漏水，并进行水密性测试。
4. 阀门安装：根据需要，在管道上安装阀门和其他附件，确保管道的正常运行和维护管理。
5. 检修井建设：根据设计要求，建设检修井和雨水井，以便日后维护和检修排水管道。
6. 排水系统测试：对整个排水系统进行水密性测试和功能测试，确保排水系统的正常运行。
三、质量控制1. 施工质量检测：对排水工程的施工质量进行检测和监控，确保施工过程和结果符合相关标准和规范的要求。
2. 质量验收：对排水工程的质量进行验收，确保各项指标符合设计要求和标准要求。
3. 质量记录和归档：对排水工程的质量检测结果进行记录和归档，为日后的管理和维护提供依据。
四、安全技术措施1. 安全防护设施：在施工现场设置安全警示标识、施工区域围栏等安全设施，确保施工人员和周围群众的安全。
2. 施工人员安全培训：进行安全生产教育和技术培训，加强施工人员的安全意识和技能。
3. 安全检查：定期进行施工现场的安全检查，发现和排除安全隐患，确保施工过程的安全。
五、环境保护1. 环境调查：对工程所在地的环境情况进行调查，确保施工过程不会对周围环境造成污染。
排水工程施工方案和技术措施
排水工程施工方案和技术措施一、排水工程施工方案1.工程概况：对排水工程的位置、规模、基本设计要求等进行说明。
2.施工组织设计：确定工程的施工组织机构、职责分工和协作关系，制定施工组织的实施计划。
3.施工方法和工艺：确定采用的施工方法和工艺，包括机械化施工、人工施工、无开挖施工等。
4.施工进度计划：根据排水工程的具体情况，制定详细的施工进度计划，包括施工时间、工序安排、资源调配等。
5.安全管理：制定安全管理方案，确保施工过程中的安全，包括现场安全、施工工艺安全等。
6.质量管理：制定质量管理方案，包括材料控制、施工工艺控制、验收标准等，确保工程质量。
7.环境保护：制定环境保护方案，包括施工过程中的噪声控制、污染防治措施等，保护施工环境。
8.施工设备和材料：制定施工设备和材料的采购方案，包括设备的选择、购买和调配，材料的选购和质量控制等。
9.施工费用控制：制定施工费用控制方案，包括材料采购、人工成本、设备租赁费用等的控制。
10.工程验收：制定工程验收方案，包括工程竣工验收的程序、标准和要求，保证工程达到设计要求。
二、排水工程施工技术措施1.施工前期准备：在施工前，进行场地勘察，了解地质条件，对施工现场进行清理和平整，并进行安全隐患排查。
2.施工工艺控制：根据施工方案，采用适当的施工工艺控制，确保施工质量。
3.施工现场管理：加强施工现场管理，包括组织施工人员进行安全教育，建立施工档案，定期检查施工进度和质量。
4.水土保持措施：根据施工地形和地质条件，采取相应的水土保持措施，防止施工过程中的水土流失和污染。
5.排水设备及管道安装：按照设计要求，正确安装排水设备和管道，在安装过程中进行验收和调试，确保正常运行。
6.施工垃圾处理：施工过程中产生的垃圾要进行分类处理，将可回收物与不可回收物分开，做到资源合理利用。
7.施工安全措施：严格执行安全操作规程，佩戴相应的安全防护用品，确保施工人员的人身安全。
8.检查和试验：施工期间进行必要的检查和试验，及时发现和解决问题，保证工程质量。
排水施工方案范文
排水施工方案范文1. 引言排水施工是建筑工程中重要的一项工作，它涉及到排水系统的设计、施工和维护，对于保证建筑物的稳定和安全起着至关重要的作用。
本文将提供一个排水施工方案的范文，以供参考和借鉴。
2. 施工方案概述排水施工方案旨在实现建筑物内外的排水功能，确保排水系统的设计合理、施工安全、使用可靠。
本方案将分为以下几个主要部分展开描述：•施工过程安排；•施工材料和设备；•质量控制措施；•安全措施；•环境保护；•维护保养。
排水系统设计包括建筑物内外的排水管道、阀门、检查井、排水沟等设施的布局和尺寸。
根据建筑物的类型和用途，结合地形地势和水流情况，设计合理的排水系统。
确定管道的材质、直径和倾斜度，保证排水的畅通和稳定。
4. 施工过程安排施工过程安排是排水施工中的重点工作，它包括施工顺序、工期计划、人员分工和物资供应等方面的安排。
合理的施工过程安排可以保证施工的高效率和质量，减少施工中的风险和延误。
5. 施工材料和设备施工材料和设备是实施排水工程的基础。
在施工前需要充分准备好施工所需的材料，如排水管道、管件、阀门、水泵等，并确保其质量符合相关标准。
同时，选择适合施工需求的设备，如挖掘机、起重机等，以提高工作效率。
6. 质量控制措施质量控制措施是保证施工质量的关键。
通过实施严格的施工规范和工艺要求，监督施工过程中的关键节点，如管道铺设、焊接、密封等环节，确保施工质量符合设计要求。
7. 安全措施在排水施工过程中，安全是第一位的。
必须采取各种安全措施，如设置警示标志、划分工作区域、提供个人防护装备等，确保工人和周围环境的安全。
此外，定期组织安全培训和演练，提高工人的安全意识和应急处理能力。
8. 环境保护排水施工过程中也要注重环境保护工作。
合理管理施工废弃物，减少对环境的污染。
选择低能耗、低排放的施工材料和设备，提高施工的环境友好性。
9. 维护保养施工完成后，需要进行排水系统的维护保养工作。
定期清理排水管道，检查井和阀门，确保排水畅通。
排水工程施工方案
排水工程施工方案排水工程施工方案一、施工内容该排水工程主要包括下水道排水管道的铺设和排水井的建设。
二、施工要求1. 施工人员必须熟悉相关的施工技术要求和施工方案，具备相关资质证书；2. 施工现场必须设置明显的安全警示标志，确保工地安全；3. 施工材料必须符合相关的标准，质量合格。
三、施工流程1. 施工准备（1）派遣专人前往施工现场进行勘测，制定详细的施工方案；（2）订购所需材料和设备，保证施工进度；（3）组织人员进行安全教育，并提供必要的劳动防护设施。
2. 下水道排水管道的铺设（1）开挖施工①根据设计要求和标高确定下水道的路线，并在施工现场进行测量和标示；②使用相应的挖掘机械进行开挖，开挖的深度和宽度要符合设计要求；③将挖掘的土方运输到指定地点堆放。
（2）管道安装①在开挖好的沟槽中铺设下水道管道；②按照设计要求进行下水道管道的连接和固定；③进行管道的水压试验，确保质量合格。
3. 排水井的建设（1）井体施工①根据设计要求进行基坑开挖，并进行相应的支护；②采用钢筋混凝土浇筑井底板和井壁；③进行井壁的防水处理。
（2）井盖安装①安装井盖前，必须进行井内的清理和检查，确保无杂物和堵塞；②使用专用设备进行井盖的安装，确保稳固可靠。
四、施工安全1. 施工过程中严格遵循相关的安全操作规程，加强现场安全检查；2. 在施工现场设置安全警示标志，明确安全责任；3. 确保作业人员佩戴个人防护装备，提供必要的安全培训。
五、施工质量控制1. 加强对施工材料和设备的质量监督，确保合格；2. 按照设计要求进行质量检测，确保施工质量达标；3. 施工过程中进行中期检查，及时处理施工中发现的问题。
六、施工结束及验收1. 施工结束后进行清理整理工作，保持施工现场的整洁；2. 进行项目验收，确保排水工程的功能完好，符合设计要求。
以上是关于排水工程施工方案的简要介绍，希望对您有所帮助。
如有任何问题，请随时与我们联系。
排水施工方案施工方案
排水施工方案施工方案1. 概述本文档旨在详细描述排水施工方案的施工流程和操作要点，以确保施工过程的安全性和效率性。
2. 施工前准备在正式进行排水施工之前，需要进行以下准备工作：2.1 设计评审施工前，施工方应参与设计评审会议，与设计人员共同确认施工图纸和技术要求。
如有必要，可提出修改建议，并与设计人员进行沟通和协商。
2.2 材料采购与检查根据设计要求，施工方应提前采购所需材料，并进行质量检查。
确保材料的合格与完整。
2.3 施工人员培训施工方应组织施工人员进行相关培训，提高他们的技能和安全意识。
培训内容包括操作规程、安全事项、紧急处理措施等。
2.4 施工设备准备施工方应根据具体施工任务准备必要的施工设备和工具，并确保其正常运转和维护。
3. 施工流程排水施工的一般流程如下：3.1 环境清理在进行排水施工前，首先需要对施工现场进行清理。
清理工作包括清除杂物、清理道路和搭建临时设施。
3.2 建立施工队伍施工方应根据施工计划组建施工队伍，并分配好各人员的职责和任务。
3.3 施工准备施工方应按照设计要求对施工区域进行测量和标记。
同时，还需要准备好所需材料、施工设备和工具。
3.4 排水管道安装根据设计要求，施工方应进行排水管道的安装工作。
包括挖掘沟槽、敷设管道、连接管件等。
3.5 排水口安装在排水管道安装完成后，施工方应进行排水口的安装工作。
确保排水口与管道连接紧密，并保持排水口与地面平齐。
3.6 测试与调整施工完成后，应对排水系统进行测试。
包括漏水测试和排水能力测试。
如有问题，需要进行相应的调整和修正。
3.7 清理和整理施工完成后，施工方应将施工现场进行清理和整理，恢复原状。
清理工作包括清除杂物、清扫道路、搬运设备等。
4. 施工安全与质量控制在施工过程中，施工方应严格遵守相关的安全规章和质量控制要求。
4.1 安全措施施工方应制定施工安全管理计划，并采取必要的措施确保施工过程的安全。
包括佩戴个人防护装备、设置警示标志、培训施工人员等。
排水工程施工方案
排水工程施工方案排水工程是指为了使水体顺利流动和防止水体积聚而进行的工程。
下面是排水工程施工方案的一个示例，供参考：一、施工前准备：确定工程范围、施工时间、施工队伍及分工、材料和设备的准备、施工方案的编制等。
二、工程测量：进行工程的测量和定位，确定施工起点和终点，并测量出水流的流速和流量等参数。
三、开挖工程：根据实际情况和设计要求，选用适当的开挖方法进行土方开挖，如手工开挖、机械开挖等。
同时，要注意土方的保护，防止坍塌和塌方的发生。
四、管道敷设：先在地面上进行管道的布放，然后在开挖好的沟槽中将管道逐段敷设，并连接好管道之间的接口。
同时，要进行管道的测量和调整，确保管道的坡度和高差符合设计要求。
五、填土夯实：在管道敷设完毕后，进行填土夯实工作。
将土方填充到适当的高度，然后使用夯实机进行夯实，以确保填土的密实度和稳定性。
六、排水检验：完成施工后，进行排水工程的检验。
主要包括检验水流的流速和流量，检查管道的密封性和稳定性等。
如有问题，及时进行修复和调整。
七、工程保护：对于已完成的排水工程，要进行保护和维护工作，以确保排水系统的正常运行。
主要包括定期清理管道，维修和更换损坏的管道等。
八、工程验收：完成施工后，进行工程的验收。
主要包括检查工程的质量和安全，以及按照设计要求和相关标准进行验收。
九、工程总结：对施工过程进行总结，总结工程的经验和教训，为今后的施工提供参考。
以上是排水工程施工方案的一个示例，具体的施工方案还需要根据实际情况和设计要求进行细化和调整。
同时，在进行施工时，还需遵守相关的安全规范和环保要求，确保施工过程的安全和环保。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水工程施工方案第一章编制依据（1）、《公路排水设计规范》 JTJ018-97（2）、《公路工程质量检验评定标准》 JTG80F/1-2004 （3）、《给排水管道工程施工及验收规范》（GB50242-2002）（4）、《公路工程集料试验规程》（JTG E42-2005）（5）、《公路工程无机结合料稳定材料试验规程》（JTJ 057-94）（6）、《公路工程水质分析操作规程》（JTJ 056-84）（7）、《公路路基路面现场测试规程》（JTJ 059-95）（8）、《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000）（9）、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）（10）、《公路土工合成材料试验规程》（JTG E50—2006）（11）、《公路工程岩石试验规程》（JTG E41-2005）（12）、《公路工程施工安全技术规范》（JTJ 076-95）（13）、《武汉至英山高速公路路面及交安工程第二合同段招标文件》（14）、《武汉至英山高速公路路面及交安工程第二合同段施工图设计》。
第二章工程概况一、工作内容和范围本标段排水工程施工内容有：1.中央分隔带80软塑排水管、集水槽、110横向排水管施工（接导流槽）2.路肩边部结构，排水设施3.超高排水中纵向排水沟、集水井、清淤井、横向315排水管（接急流槽）二、施工区域划分和各区域现状本工程由于总战线长达46公里，排水工程又是均匀分散在整个路线上，表现出施工地点散、材料用量散、人员安排散的特点，对于施工现场管理上提出了很高的要求。
结合技术经济成本核算以及基层施工程序要求，我们采用分段、分片施工的方案，流动作业的形式，结合雨季施工的要求，开挖一段，施工一段，完成一段，严禁开挖场面过长、过大，出现后续工序跟不上，造成沟槽、基坑渗水、塌方或被雨水浸泡的现象。
我单位拟以现有的路基施工单位施工段为自然施工段，依据其断面移交顺序先后组织施工，并且分段设立料场、拌和站，同时依据现有的水稳基层、水泥砼路面、沥青路面拌和站，综合利用、整合现有一切资源，尽快建立所有临时设施，组织各种管理人员、劳务人员、机械操作人员进场，进行充分的施工准备工作。
第三章主要施工方案一、路面排水系统施工第一节技术、各项集料要求（1）石料：石料采用质地坚硬、不易风化无裂纹的新鲜石料。
块、片石抗压强度不低于30Mpa，片石中部厚度不应小于15cm；块石形状应大致成立方体，无锋棱突角，底部及顶面应大致平行，其厚度不小于20cm，长度不小于其宽度。
（2）碎石集水槽、渗沟所用粗集料用未处治的开级配碎石组成。
碎石最大粒径不大于40mm，粒径4.75mm以下的细粒含量不超过10%，粒径2.36mm以下的含量不超过6%，基本无1.18mm以下的细粒料。
粗集料的渗透系数应大于6.94cm/s。
（3）砂采用干净、质纯、细度模数不小于2.5的中粗砂，含泥量小于5%。
（4）水泥采用32.5Mpa及以上普通硅酸盐水泥。
（5）砂浆强度砌体均采用M7.5水泥砂浆砌筑，并采用M10水泥砂浆勾缝。
（6）水采用符合混凝土用水标准的水源。
（7）土工材料土路肩纵向渗沟和中央分隔带纵向碎石盲沟顶面所采用的透水土工布，其单位面积质量300～500g/m2,断裂强度≥10kN/m，断裂伸长率＜50%，撕裂强度≥0.25kN，CBR顶破强度≥2.75kN/m，垂直渗透系数≤1*10-12cm/s。
土路肩纵向渗沟和中央分隔带纵向碎石盲沟顶面所采用的防渗土工布采用涤纶长丝复合土工模，其单位面积质量300～500g/m2，断裂强度≥15kn/m，断裂伸长率＜50%，撕裂强度≥0.6kn，CBR顶破强度≥2.75kn/m，垂直渗透系数≤1*10-12cm/s。
中央隔离带纵向碎石盲沟所采用的纵向软式透水管和软式三通管纵向抗拉强度不小于1.2kN/5cm，CBR顶破强度不小于5.7kN，渗透系数不小于1.8*10-1cm/s。
（8）管材Φ80软式透水管耐扁平率5%，纵向抗拉强度≥1.0kn/5cm，纵向拉伸率≥15%，横向抗拉强度≥0.8kN/5cm，横向拉伸率≥15%，圆球顶破强度≥1.1kn，流量不小于1.672cm3/s*10-2，渗透系数≥0.1cm/s。
ΦHDPE110双壁波纹管环刚度≥8kN/m2，冲击性能≤10%，蠕变率≤4%。
所有Φ315PVC-U管材孔径应满足设计要求，质量应满足GB/T16800-1997《排水用芯层发泡硬聚氯乙烯（PVC-U）管材》国家标准执行。
第二节施工队及人员安排（1）施工队根据一阶段路基交验情况，考虑到路面排水系统施工方法及顺序的需要，按照路基施工单位的自然段划分，各工区组织安排约60人专门负责施工排水工程，按施工顺序要求进行施工。
（2）现场人员安排（两个作业面）A 管理人员：现场施工负责2人、测量2人。
B 现场工人：开挖掘机2人、人工开挖基坑20人、铺设土工布10人、安装PVC管12人，纵横向PVC管节点防渗漏处理12人。
合计：现场管理人员4、工人56人、共计60人。
第三节施工顺序（1）Φ110HDPE管及横向Ф315 U- PVC管应在底基层施工前施工。
（2）上基层施工完成后即具备中央分隔带Φ80软塑排水管、碎石渗沟、集水槽的施工；（3）Ф50排水管施工应结合路基施工单位C20墙身浇筑时进行；（4）超高段纵向排水沟、集水井应在上基层施工后随后进行反开挖施工。
第四节施工方法（1）中央分隔带纵向排水渗沟1) 施工放样：按照图纸的断面尺寸要求，放样确定排水盲沟的开挖面标高（在路槽下10-20cm为排水盲沟底面标高）并计算出开挖深度标记在木桩上。
2) 开挖基槽：严格按照图纸横断面尺寸开挖，确定开挖梯形断面及深度。
根据工程量大小，量大的施工段采用小型挖掘机开挖，开挖完毕后用人工整修，清理弃土，量小的施工段采用人工开挖并清理弃土。
自检合格后由监理工程师验收，验收合格后才能进行下一道工序。
3) 土工布铺设及PVC-U管安装：在基坑验收合格后，然后进行土工布铺设，方法是：将土工布用铁钉固定在两侧路槽上。
然后在中央分隔带中心位置安装Φ80软塑透水管，管与管的接头处用硬质PVC粘合剂挤涂好，再套上接头以防止在使用时接头处漏水，每隔50m与横向Φ110cm不带孔HDPE 管三通连接并用粘合剂挤涂好，消除质量隐患。
自检合格后由监理工程师验收，验收合格后才能进行下一道工序。
4) 回填碎石：回填10—40mm碎石之后（4.75mm以下粒料不超过10%），用人工摊平后，随即铺上过滤土工布反滤层，并在土工布反滤层上面覆盖一层土，防止太阳暴晒。
（2）中央分隔带横向Φ110排水管A 施工放样：按照图纸的断面尺寸要求，放样确定横向排水管的位置，且根据实地情况与急流槽相连接，不能相连接的伸出路基边坡10cm，按照图纸要求距离位置设置横向排水管。
B 开挖基坑：严格按照图纸横断面尺寸开挖，开挖完毕后，清理弃土，进行检查，自检合格后由监理工程师验收，验收合格后才能进行下一道工序。
C 安装Φ110横向HDPE管：基坑验收合格后，立即按照横断面安装Φ110横向HDPE管。
每隔50m用三通接头与中央分隔带纵向Φ80 PVC管连接。
在管的端部用硬质PVC接着挤涂好，再套上接头，以防在使用中接头处漏水，消除质量隐患。
自检合格后由监理工程师验收，验收合格后才能进行下一道工序。
D 管背回填：管周先采用C15砼包管，待砼具有一定的强度后，再采用碎石回填，并用人工夯实，确保压实度达到设计要求；（3）超高段纵向排水沟施工（1）边沟基坑开挖采用人工配合机械的形式进行开挖。
开挖之前先进行精确的测量放线，放出开挖轮廓，定出开挖中线及边线，起点及终点，设立标桩，注明高程及开挖深度，确定开挖机具停放的位置及弃土位置，开挖时采用人工开挖，多余的土方装车外运弃土，保证工作面干燥以及基底不被水浸。
（2）基槽开挖后，应紧接着进行地基承载力试验，基底土基压实度应在90%以上，按重型击实法试验测定。
在施工过程中，应根据实际需要设置排水沟及集水坑进行施工排水；地基处理：当挖基发现有淤泥层或软土层时，需进行换土处理，报请监理工程师批准后，才能进行施工。
（3）边沟内侧墙身图纸设计为C25砼，底基础为C15砼，施工前应在监理工程师见证取样下，送检施工材料到实验室，取得正确的砼配合比，浇筑过程中，砼试验组数应符合要求。
（4）现浇砼基础：基础处理后，用经纬仪准确放出轴线，确定基础平面尺寸支基础模板，基座的尺寸经监理工程师检测符合设计要求后再开始立模；经模板轴线，标高检查无误后按边沟墙分段长，整段进行一次性浇灌，在基础施工时注意横坡和沉降缝的设置。
（5）墙身每隔10m设一道沉降缝，沉降缝贯穿整个断面（包括基础），缝宽1～2cm，缝内用沥青麻絮填充。
（6）砼浇筑时，当砼落高大于2.0m时，要采用串筒输送砼入模，或采用人工分灰，避免砼产生离析。
砼由砼搅拌站加工，用砼运输车运至现场，砼浇灌从低处开始分层均匀进行，分层厚度一般为30cm，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5～10cm的距离，切勿漏振或过振。
（7）在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。
（8）砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时处理。
（9）砼强度件制作应在现场拌和地点或浇灌地点随机制取；（10）砼浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。
监理验收合格后才能进行下一道工序。
（4）中央分隔带横向Ф315双壁波纹管施工1 、管材1.1 管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。
1.2 承插式接口密封橡胶圈采用氯丁橡胶制成，邵氏硬度为45-55MPa，由管道生产厂按规格配套供应。
2、管材质量2.1 管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。
2.2 管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。
管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。
2.3 管材耐压强度及刚度应满足设计要求。
2.4 管道接口用橡胶圈性能、尺寸应符合设计要求。
橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。
3 、装卸、运输和堆放3.1 管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔。
3.2 管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。
3.3 短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。
