谈短波发射机故障与解决方法
MT2000型小功率短波发射机的常见故障及维修
MT2000型小功率短波发射机的常见故障及维修【摘要】本文主要介绍了MT2000型小功率短波发射机的常见故障及维修方法。
在简要介绍了该型号发射机的基本信息。
在分别详细描述了故障一至故障五对应的故障现象、可能的原因和解决方法。
在总结了各种故障的维修方法，强调了重要性并进行了小结。
通过本文的阅读，读者可以了解到MT2000型小功率短波发射机常见故障的原因和相应的维修措施，为使用者提供了一定的参考和帮助。
【关键词】MT2000型小功率短波发射机、故障、维修、开机、发射功率、频率漂移、机箱发热、接收信号、方法总结、小结。
1. 引言1.1 MT2000型小功率短波发射机简介MT2000型小功率短波发射机是一款专为无线电爱好者和通讯爱好者设计的设备，具有便携轻便、操作简单、性能稳定等特点。
该发射机采用先进的数字信号处理技术，能够实现高质量的语音通信和数据传输。
MT2000型小功率短波发射机还具有多种工作模式和调频范围广的特点，可以满足不同用户的需求。
MT2000型小功率短波发射机还具有良好的抗干扰能力和稳定的输出功率，能够在各种恶劣环境下可靠工作。
该发射机还具有较低的功耗和发热量，能够长时间稳定工作而不损坏电路。
MT2000型小功率短波发射机是一款性能优良、稳定可靠的短波通讯设备，广泛应用于业余通讯、应急通信等领域。
2. 正文2.1 故障一：无法正常开机当MT2000型小功率短波发射机无法正常开机时，可能存在以下几种情况。
检查电源线是否连接正确，确保电源线没有损坏或接触不良。
检查电源开关是否正常，如果电源开关损坏或故障，将无法对设备进行通电操作。
还要检查电源插座是否正常，有时候插座故障也会导致设备无法正常开机。
如果以上方法均无效，可能是设备内部元件损坏导致无法正常开机。
这时候需要打开机箱，检查电路板上的元件是否烧毁或损坏，如有发现，需要更换相应的元件进行维修。
也要检查设备的内部连线是否松动或接触不良，及时进行调整或重新连接。

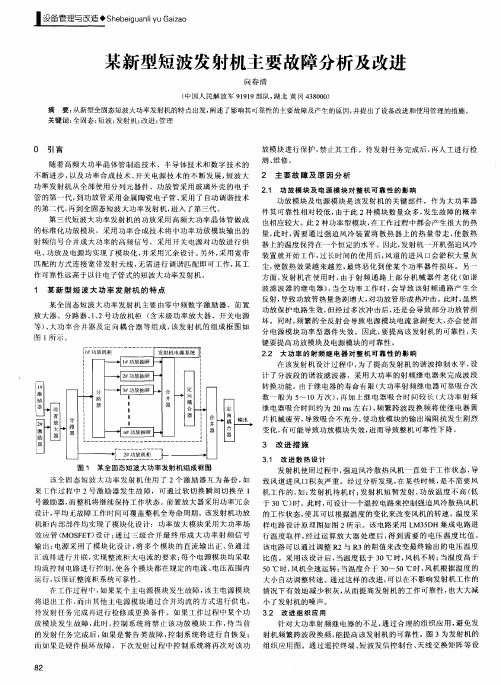

某新型短波发射机主要故障分析及改进
存该 发 射机 设 计过 程 中 ， 了提 高 发射 机 的谐 波抑 制 水 平 ， 为 设 计 了分 波 段 的谐波 滤 波 器 ，采用 大 功率 的射频 继 电器来 完 成波 段
转换 功 能 。由于继 电器 的 寿命 有 限 （ 功率 射频 继 电器 可靠 吸 合次 大
数 一股 为 ５ １ 次 ） 再加 上 继 电器 吸 合 时 间较 长 （ 功率 射 频 ～ ０万 ， 大
第 三代 短 波大 功 率 发射 机 的功 放采 用 高 频大 功率 晶体 管 做成 也相 应较 大 。此 ２ 功 率型 模块 ， 工作 过程 中都会 产 生很 大 的热 种 存 量 ， 时， 此 需要 通 过 强迫 风 冷 装 置将 散热 器 上 的 热 量 带走 ， 散 热 使 射 频信 号 合 并成 大 功率 的 高频 信 号 ，采用 开 关 电源对 功 放进 行 供 器 上 的温 度保 持在 一 个恒 定 的水平 。因此 ， 射机 一开机 强迫 风 冷 发 电。 功放 及 电源均 实现 了模 块 化 ， 并采 用冗 余 设计 。 外 ， 用 宽带 装置 就 开始 工 作 ， 另 采 过长 时 间 的使 用后 ， 道 的进 风 口会 淤 积 大量 灰 风 匹配 的方 式连 接 宽 带发 射天 线 ， 需 进行 调谐 匹配 即可 工 作 ， 无 其工 尘 ， 使散 热 效果 越 来越 差 ， 终恶 化 到使 某 个功 率 器件 损 坏 。另 一 最 作 可靠 性远 高于 以往 电子 管式 的短 波大 功 率发 射机 。 方面 ， 发射 机 在 使用 时 ， 由于 射 频 通 路 上部 分 机 械 器 件 老化 （ 谐 如
反射 ， 导致 功 放管 热量 急剧 增 大 ， 功 放管 形成 热冲 击 。此 时 ， 然 对 虽
短波发射机雷击故障与维修
短波发射机雷击故障与维修摘要：随着我国经济的快速发展，广播电视行业对短波发射机的需求不断增加。
其具有传输距离远、抗干扰能力强等优势，能够满足广播电视台对信号覆盖的要求。
然而，在雷雨天气频发的地区，雷击故障成为小功率短波发射机面临的重要问题。
雷电产生的高电压和大电流会对发射机产生瞬态冲击，可能引起设备损坏，严重影响广播电视台的正常运行。
因此，研究短波发射机雷击故障及其维修策略具有重要意义。
本文基于此展开探讨，以期能够为行业的发展有所帮助。
关键词：短波发射机；雷击故障；维修针对雷雨频发地区，小功率短波发射机的故障率相对较高。
主要原因是该地区条件恶劣，未配置适当的稳压器，加之频繁的雷雨天气影响，导致设备损坏的概率显著增加。
一旦受到雷击而发生故障，将严重影响小功率短波发射机的整体工作。
在严重情况下，甚至可能导致设备内部电器元件损坏。
如果不及时解决，将造成无法估量的经济损失。
因此，相关单位的工作人员应具备良好的认知能力，能够迅速判断雷击故障的原因，并制定有针对性的解决策略。
1雷击故障分析在发射机的运行过程中，由于所处环境的特殊性，存在雷电攻击的风险，这会影响发射机的工作状态的稳定性。
根据以往的经验，我们可以了解到雷电对发射机的破坏途径如下：1.1直接雷击设备发射机主要用于信号的接收和传递，而部分小功率短波发射机系统的设备位于户外，为了提高信号覆盖率，这些设备会被安装在较高的位置，从而使它们成为雷电的主要攻击目标。
此外，小功率短波发射机系统依赖电能供应来运行，其线路具有良好的导电性。
雷电本身具有极高的电压，在设备直接遭遇雷击后，巨大的能量会沿着输电线路传播，除了对被击中的设备造成破坏，还会影响其他设备的工作状态。
常见的雷击损坏表现包括设备烧毁、变形，严重情况下可能导致爆炸，对设备运行的安全性构成威胁。
1.2感应雷电影响在雷电天气下，感应雷电也会带来严重的负面影响。
与直击雷电不同，感应雷电的放电模式也不同。
在自然条件下，带电云层接近地面时会发生放电，同时也会引发感应雷电。

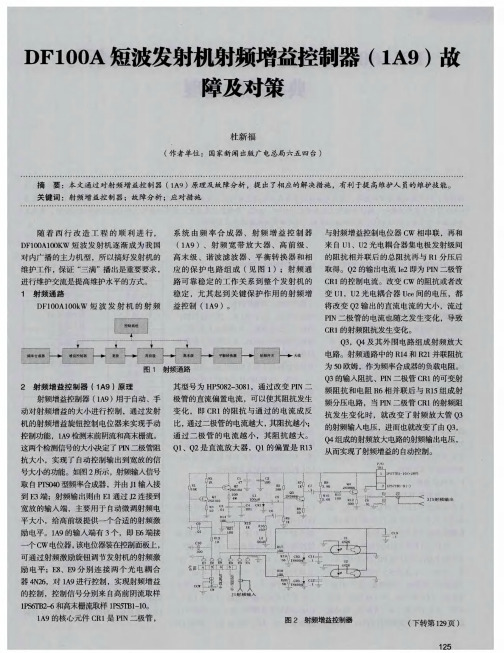

DF100A短波发射机射频增益控制器(1A9)故障及对策
第 三 ，用 万用 表测 试 ５ 个 模 块 的工 保证其均衡 输出。三是功放模块 、单元要
作 电流 ，判 断 各模 块输 出功 率是 否平 衡 定期进行检查 ，掌握各部分硬件参数是否
对称 。通过 对模 块 栅极 偏置 电压 调整来 符合正常值 ；工作状态是否对称 ，是否满 达到基本平衡 。
后 ，就 可 以进行 单 元调 试 。调试 前 ，检 当 指 示 为 ０ ． ３ ～０ ． ５ ｋ Ｗ 时， 微 调 ５路 以下几方面工作 。 查各 个 模块 电路 输入 输 出端 口连 接是 否 ３ ０ ０ Ｗ 模块输入 匹配 电路 ，使示 波器显示 是供 电回路要保证接触 良好 ，不发
机 ４ ８ Ｖ电源。
固态化 调频 广播 发射 机功 放单 元工 冷却 系统正常。对风冷要保持散热表面清
作在 大 电流状 态 ，外 部供 电为直流 低 电 洁、风路通畅 、风量足够 ；水６ ７ ． ６ 一），男。
第 二 ，加 电调试 。加 功 放 电源 待 电 压。单 元之 间并 列 工作 ，由分配 、合成 流通畅 、密闭可靠 。
常工 作 ，说 明 Ｑ １ 、Ｑ ２ 、Ｑ ３ 、Ｑ ４管 射频 输 出激 励 降低 ，无 法推 动 ；当减小 带来 的影 响 ，在 原来 的射频 增益 控制器 １ Ａ ９ ） 的旁边安装 了一个备份 的射频增 及Ｃ Ｒ １ 是正 常 的 ，但在 失谐 状态 下激励 激励旋钮 （ ｃ ｗ） 就是减小其 电阻 ，与 ｕ１ （
１ Ａ ９） 开试正 常 ，说 明故 障出在 ｕｌ 上 ，更换 备 Ｑ ３的输入射频电压增加 ，Ｑ ４的射频输 出 射频头插到备 份的射频增益控制器 （ 上即可 ，安装 图见 图 ３ 。 份４ Ｎ ２ ６后 正 常 。 足 以推动末 级工作 ，最后测定 ｕ １的触发
418F型短波发射机故障分析及处理
418F型短波发射机故障分析及处理故障一：无法开机可能原因：1.电源线松动或接触不良。
2.电源开关故障。
3.电源供应不稳定或未开启。
处理方案：1.检查电源线是否正确连接，确认接触良好。
2.检查电源开关是否可靠，如有问题及时更换。
3.检查电源是否供应稳定，确保电源开启。
故障二：频率偏移大可能原因：1.频率合成器失调。
2.锁相环故障。
3.系统时钟偏移。
处理方案：1.调整频率合成器的参数，使其输出与目标频率一致。
2.检查锁相环电路，确保其正常运作。
3.校正系统时钟，确保其准确无偏移。
故障三：信号畸变可能原因：1.放大器失真。
2.谐振电路故障。
3.信号输入不稳定。
处理方案：1.检查放大器的工作状态，如有失真问题，可进行调整或更换。
2.检查谐振电路，确保其正常工作。
3.尽量保持信号输入的稳定，避免外界干扰和波动。
故障四：无法接收外部信号可能原因：1.天线接头松动或损坏。
2.天线信号滤波电路故障。
3.接收器故障。
处理方案：1.检查天线接头是否正确连接，如有松动或损坏，及时修复或更换。
2.检查天线信号滤波电路，确保其正常工作。
3.检查接收器状态，如有故障，进行维修或更换。
故障五：温度过高可能原因：1.冷却风扇故障或堵塞。
2.设备通风不良。
处理方案：1.检查冷却风扇的工作状态，如有故障或堵塞，进行修理或清洁。
2.确保设备通风良好，避免过热。
综上所述，对于418F型短波发射机的常见故障，我们可以通过检查电源线、频率合成器、放大器、天线等关键部件的状态，及时调整、修理或更换故障部件，以确保设备正常工作。
此外，定期检查和维护设备，加强设备的散热和通风措施，能够大大减少故障的发生，提高设备的可靠性和稳定性。
MT2000型小功率短波发射机的常见故障及维修
MT2000型小功率短波发射机的常见故障及维修
MT2000型小功率短波发射机是广泛应用于各种通信和广播领域的设备，但在长时间使用中难免会出现一些故障。
下面将介绍MT2000型小功率短波发射机的常见故障及维修方法。
一、无输出功率
1、检查天线连接：确认天线连接是否松动或接触不良，重新连接天线并测试发射机。
2、检查供电电源线路：检查供电电源线路是否正常，确保供电电源线路工作正常。
3、检查天线信号线：检查天线信号线是否破损或接触不良，修复或更换信号线。
4、检查输出电路：检查发射机输出电路是否损坏，修复或更换损坏的部件。
二、频率漂移
1、检查晶振：检查发射机内部晶振是否受损或老化，更换受损或老化的晶振。
3、检查温度补偿电路：检查温度补偿电路是否工作不正常，校准或更换温度补偿电路。
三、接收干扰
1、检查天线系统：检查天线系统是否受到外部干扰，增加天线滤波器或更换天线系统。
四、散热不良
1、清洁散热器：定期清洁散热器，确保发射机散热不受影响。
2、增加散热器风扇：如发射机散热不良，可增加散热器风扇或风道，提高散热效率。
3、检查散热器连接：检查散热器连接是否良好，重新连接散热器并测试散热效果。
根据以上故障和维修方法，可以有效解决MT2000型小功率短波发射机在使用中常见的故障问题，延长设备使用寿命，保障通信和广播的正常进行。
在维修过程中，请务必遵守相关安全规定，确保操作人员安全。
SW50D新型PSM50KW短波广播发射机故障简析
SW50D新型PSM50KW短波广播发射机故障简析摘要：本文介绍了SW50D新型PSM50KW短波广播发射机与SW50C型机的主要区别，以及日常故障的判断方法和分析过程，希望能为SW50D新型PSM50KW短波广播发射机的日常维护带来一些帮助。
关键词：SW50D新型PSM50KW短波广播发射机故障简析SW50D新型PSM50KW短波广播发射机是北京航天广通科技有限公司的新一代的短波发射机，相较于SW50C型机在主机箱内有了很大的改动。
采用了新型数字化PSM调制技术的PSM调制器及电源模块，使得发射机的信噪比指标轻松优于60dB。
SW50D型发射机可进行双边带调幅广播，可选配数字DRM广播功能。
高末级采用成熟的大功率发射机所广泛采用的双同轴腔体技术，设计功率余量达300KW，在短波频率高低端覆盖、高频系统稳定性、便于检修维护等方面比老式槽路线圈方式均有极大优势。
能够实现无磨损免维护、短波全频带无断点调谐。
腔体结构屏蔽效果好，电磁辐射小，有利于电台职工的职业安全和健康。
系统智能化程度高，有利于后期自动监控系统的改进。
发射机智能监控系统采用了工控机和微处理器技术，实现对发射机的自动控制、自动调谐、实时监测、数据巡检、故障诊断，并具备远程遥控通讯接口。
以上是对SW50D型机的一些优点介绍，下面具体进行故障简析。
CT2的主风机或PSM风机信号灯变红：1.可能是风压开关故障，主风机或PSM 风机的风压节点没有开启，检查风机是否正常，风压节点是否损坏；2.风压传感器风管脱落，检查风管连接情况；3.风机缺相或相序不对，检查风机转动方向。
50KW功率不够：1.阳压不足，可按升功率按钮，适当升高功率；2.失谐，V2 阳压阳流已达正常值，需调整M3；3.失配，阳流偏小、帘栅流偏大，需调整M4或M5，按步骤重新调整发射机工作状态；4.激励不足，帘栅流小于1A，加大频综激励。
末级帘栅流过流（V2lg2）：1.射频激励过大，检查工作状态，在满功率情况下，末级帘栅流应小于2A，适当降低频综激励；2.阻抗失配，按发射机典型状态调整M4或M5；3.帘栅薄膜击穿，用摇表检测一下电子管的管座帘栅薄膜是否打穿；4.帘栅极意外接地（放电球接触）。
MT2000型小功率短波发射机的常见故障及维修
MT2000型小功率短波发射机的常见故障及维修MT2000型小功率短波发射机是一种常见的通信设备，常用于无线电通信领域。
由于长期使用和其他原因，这些设备可能会出现一些常见故障。
本文将介绍MT2000型小功率短波发射机的常见故障及维修方法。
常见故障一：发射机无法启动当MT2000型小功率短波发射机无法启动时，可能是由于电源供应问题或设备内部故障引起的。
解决方法包括：检查电源线是否连接良好，是否正常供电；检查发射机内部的保险丝是否烧断；检查电源板是否有损坏；检查主控板是否故障。
在确认电源供应正常的情况下，需要进一步检查设备内部的电路板是否损坏，是否需要更换部件。
维修方法对于以上提到的常见故障，可以采取以下维修方法：1. 检查外部连接：检查天线和设备的连接是否良好，保证信号传输通畅。
2. 检查电源供应：检查电源线是否连接良好，保证设备正常供电。
3. 检查内部电路：检查发射机内部的各个电路板和元器件是否损坏，包括保险丝、电源板、调制电路、放大电路、调频电路等。
4. 更换故障部件：在检查确认故障部件后，需要及时更换故障的电路板或元器件，确保设备正常运行。
需要注意的是，维修过程中需要确保设备处于断电状态，以保证维修人员的安全。
对于一些高压电路和精密电路，维修人员需要具备一定的电子技术知识和维修经验，以避免在维修过程中对设备造成进一步损坏。
MT2000型小功率短波发射机的常见故障及维修方法主要包括外部连接问题、电源供应不稳定和设备内部电路故障。
对于这些常见故障，维修人员需要仔细检查并采取相应的维修方法，以确保设备正常运行。
需要注意安全，避免在维修过程中对设备造成进一步损坏。
50kW-PSM短波发射机功率模块和功率控制板的原理及常见故障处理方法
50kW-PSM短波发射机功率模块和功率控制板的原理及常见故障处理方法随着无线通信技术的不断发展，短波通信作为一种具有广泛应用的通信方式，其重要性不断凸显。
而在短波通信中，50kW-PSM短波发射机功率模块和功率控制板则扮演着重要的角色。
这些设备不仅能够实现短波信号的发射，还能够控制信号的功率大小，从而满足不同应用场景的需求。
在使用这些设备的过程中，由于各种原因，难免会出现一些故障，因此对于这些设备的原理及常见故障处理方法的了解，对于保证设备正常运行具有重要的意义。
本文深入分析了50kW-PSM短波发射机功率模块和功率控制板原理及常见故障处理，以供参考。
1.50kW-PSM短波发射机的功率模块1.1 功率模块的工作原理50kW-PSM短波发射机的功率模块是短波通信系统中的关键部件之一，它的主要作用是将输入的低功率信号转换为高功率的短波信号，从而能够在远距离进行通信。
该功率模块采用了高频电子管作为主要的功率放大器，其工作原理是将输入信号经过功率放大器的放大作用后，输出一个高功率的短波信号。
在功率放大器中，输入信号首先经过一个变压器，将其电压升高，然后进入电子管的控制网格，控制电子管的导通和截止，从而控制输出功率。
同时，为了保证功率放大器的稳定性和可靠性，还需要配备相关的保护电路和温度控制系统，以保证电子管能够在安全的工作范围内运行。
此外，为了进一步提高短波发射机的效率，该功率模块还采用了一系列的调节电路和反馈电路，以确保输出信号的稳定性和精度。
其中，调节电路主要是用来控制功率放大器的输出功率，而反馈电路则是用来监测输出信号的质量和稳定性，并对其进行相应的修正和控制。
50kW-PSM短波发射机的功率模块是短波通信系统中非常重要的一个组成部分，它的功率放大器采用高频电子管作为主要的功率放大器，通过配备相关的保护电路和温度控制系统以及调节电路和反馈电路等，能够确保短波信号的稳定性和精度，从而实现远距离的通信。
PSM短波发射机功率模块工作原理及故障分析
PSM 100KW短波发射机功率模块工作原理与故障分析国家广电总局陈青松大型PSM短波发射机全机共使用50块功率模块，用于高末屏极直流供电48块，高末帘栅极供电2块，发射机当中大量使用此类功率模块，此类模块的工作稳定性至关重要。
现将此种模块的工作原理和存在的故障进行分析。
一、功率模块形成PSM调制器的基本原理，PSM调制器将传统的调幅器和主整变压器合二为一，主整电压化整为零。
一级功率模块是由低压整流器、滤波器、高速电子开关即IGBT 和空转二极管基本组成。
每级功率模块受数字化了的音频信号控制其导通，输入三相交流电压510V，输出直流电压700V，48级功率模块输出电压随调幅信号的变化而变化，并串联叠加输出，形成屏压加到电子管的屏极，用于屏极调制即（AM）。
工作于PSM（Pulse Step Modulation）调制方式，载波状态下正常工作模块为20块，固载波时的载波屏压为20块×700V=14KV，高音高调幅m=1时最多40级功率模块工作并叠加输出电压，其输出电压为40块×700V=28KV。
低音低调幅m=0时没有功率模块工作固输出电压为0，其余8块功率模块用于PDM补偿，用于最大限度的还原原始音频信号。
而用于帘栅极的2块功率模块工作于PDM脉宽调制方式，利用占空比原理输出电压，其输入电压为三相450V，输出电压为600V，二级模块串联叠加1.2KV，形成帘栅压加到电子管的帘栅极用于辅助调制。
传统的发射机主整电压输出载波功率，调幅器输出调幅功率，两者分别加之电子管屏极；而新型的PSM调制器输出功率既有载波功率也有调幅功率。
所以，设备简化输出效率更高。
同时为了使部分电子开关关断时能够保持串联电路的一直处于连通状态，每组功率模块的输出端都并联空转二极管DF,再有，为了使功率模块输出的脉冲阶梯式音频信号更加平滑化，最大限度的接近原始音频信号，在总输出端安装低通滤波器即俗称解调器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谈短波发射机故障与解决方法
短波发射机是一种用于发送远距离国际和省际通信信号的通信设备。
随着科技的发展，短波发射机的使用已经非常普遍。
然而，在使用过程中，发射机也会遇到故障，这些故障
可能会导致设备不能正常工作。
为了解决这些问题，以下将介绍一些可能出现的短波发射
机故障和解决方法：
1.工作频率偏差
工作频率偏差是指发射机输出的信号与预定频率不匹配。
这可能会导致信号低效或无
法传输。
这种故障发生的原因可能是发射机定时器或发射机控制器出现了问题。
为了解决
这个问题，我们应该重新校准发射机。
我们可以使用测试仪或光谱仪来检查发射机的频率
是否正常。
2. 不正常的功率输出
不正常的功率输出是指发射机输出功率低于预期值。
这可能会影响信号的传输，因此
必须解决这个问题。
通常这个问题的原因是由于负载不匹配导致的。
要解决这个问题，我
们需要检查发射机和天线之间的电缆是否损坏，并确保电缆是否正确连接到天线。
如果连
接正常，我们可以尝试调整发射机的功率级别，重新校准负载匹配，以达到预定功率输
出。
3.电源故障
电源故障可以导致发射机无法正常工作。
这个问题可能是由于电源插口松动，保险丝
断裂，电源线损坏等问题引起的。
为了解决这个问题，我们需要检查电源插口是否正常连接。
我们应该检查保险丝是否断裂，并确保电源线没有损坏。
如果电缆损坏，我们需要更
换电源线或修理电缆。
4.控制面板故障
控制面板故障可能会导致发射机无法正常工作。
这个问题发生的原因可能是由于控制
面板本身发生故障或者发射机控制器故障。
为了解决这个问题，我们应该检查控制面板是
否正常连接。
如果问题不在控制面板中，则可能需要更换控制器。
在日常使用中，我们应该经常检查设备是否正常工作，如果发现任何异常，应及时采
取相应的措施进行故障排除。
此外，我们还应该注意清洁和保养设备，需要定期清洁和维
护设备。
只有这样，才能确保通信设备顺利地工作和传输数据。
