基于单片机的多功能秒表的设计
摘要：单片机具有集成度高，体积小可靠性好和性价比高得优点，该文主要阐述了设计一个利用单片机作为总控制中枢的秒表系统。
利用单片机可以定时和记数的原理结合时钟电路、数码管显示电路、复位电路和按键电路将软、硬件同时结合起来，使得系统能够准确无误地进行计时，同时具有开始，暂停，清零和复位的功能。
关键词：单片机；多功能秒表；c语言
中图分类号：tp368 文献标识码：a 文章编号：1009-3044（2016）13-0257-02
1 系统硬件总体结构
本系统采用at89c52单片机为核心器件，通过硬件电路的制作和软件程序的编写，利用单片机的控制作用通过led来直接显示数字[1]。
其中硬件电路如电源电路，晶振电路，复位电路[2]，显示电路，以及一些按键电路等，软件系统采用c语言编写，包括数码管点亮显示程序，加减计数程序，延时程序，按键消抖程序等[3]，并在keil中调试运行，硬件系统利用proteus仿真，简单而且易于观察，在仿真中就可以观察到实际的工作。
总体硬件框图如图1所示。
[4]
2 模块电路分析
多功能秒表能正常工作，是在各个电路模块组合下协调完成的，其中包括了单片机工作电路、数码管显示电路，按键电路和时钟电路，下面做详细介绍。
2.1 单片机简单介绍
电源vcc、gnd，时钟引脚xtal1、xtal2 ，i/o口引脚p0、p1、p2、p3四组八位i/0，编程控制引脚rst。
采用msc-51系列的单片机是因为其具有两大优势[5]：1）片内程序存储器采用快闪存储器，使程序写入方便，还可以任意的擦写；2）提供了更小的芯片，使整个硬件电路体积更小，物美价廉，经济适用。
2.2 晶体振荡电路
at89c52芯片内部有一个反相放大器，用于构成振荡器。
引脚 xtal1为反向放大器的输入，引脚xtal2为反向放大器输出，两端跨接石英晶体及两个电容就可构成稳定的自激振荡器。
电容器c1，c2起稳定振荡频率，并对振荡频率有微调作用。
这部分给单片机提供晶振周期。
2.3 复位电路
采用上加电压加按键共同组成复位电路[2]，上电之后，此时电容是充电状态，使rst 保持高电平。
当单片机运行的时候，按下按键电路上的复位键也能使rst保持在高电平上，由此实现按键复位的操作，用来完成单片机的复位初始化。
2.4 数码管显示电路
多功能秒表显示是由at89c52提供控制信号，通过数码管的段选和位选来控制数码管的动态显示，其中p0口提供段选，给数码管送入要显示的数字，p2口控制位选，通过给p2口送入数字来控制数码管的亮灭，仿真电路图如图3所示[6]。
我们采用的是数码管显示电路。
led数码管是由多个发光二极管封装在一起组成“8”字型的元器件[7]，数码管显示分为静态和动态显示两种，静态显示程序设计比较简单，但是会用到较多的端口；动态显示用到的端口会相对较少，节省了单片机的i/o口使用。
在设计中，我们采用数码管动态显示，用p0口作驱动。
因为p0口的内部没有上拉电阻[8]，不管它的驱动能力有多大，也相当于它是没有电源的，所以在使用时必需要为其外接上拉电阻才能输出高电平。
2.5 按键电路
本设计使用的是p1口作为输入电路。
仿真电路图如图5所示。
在按键电路中，我们可以在i/o口上直接接按键，分别是开始、暂停和清零。
p1口作为
输入端时要先向该口进行写1操作[9]（p1口内有上拉电阻，这个端口没有高阻态，不能锁存）单片机内部才会正确读出外部信号。
3 软件设计
系统软件由单片机最小系统，按键电路和显示电路组成，当系统开始工作时首先由复位电路给整个程序初始化，然后单片机等待按键按下，由所按得键执行对应的函数在将函数运行结果传给显示电路并将其显示[10]。
程序图如图6所示。
4 结束语
本次设计经过仿真成功之后又搭建了实际电路，跟预期结果一致，计时最大值为99.99秒，精确到0.01秒[5]，整体电路计时精确度高，抗干扰能力强，实用性强，性价比高具有一定的市场。
单片机的秒表系统设计方案
编号：201834140148 本科毕业设计基于单片机的秒表系统设计系 (院>：信息工程学院姓名：学号：**********专业：通信工程年级：2008级指导教师：职称：副教授完成日期：2018年5月摘要当今时代，是一个新技术层出不穷的时代。
在电子领域，尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统正以前所未见的速度被单片机智能控制系统所取代。
单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。
单片机的出现是现代科技发展的一个重要的里程碑。
由于单片机的集成度高、功能强，通用性好，特别是它具有体积小、重量轻、能耗低、价格便宜等优点，使单片机迅速得到推广应用，目前已成为测量控制应用系统中的优选机种和新电子产品的关键部件。
本设计是一个利用单片机控制的多功能秒表系统，它是基于51系列的单片机进行的系统设计。
它采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及键盘电路来设计计时器。
将软、硬件有机地结合起来，使得系统能够实现四位LED显示，最大显示时间为59.9秒，每毫秒自动加1，一个开始按键、一个暂停按键、一个复位按键，其突出的优点是:体积小、场外作业、功耗最低、宜用电池作为电源、硬件结构紧凑、简单和软件设计灵活。
最后通过仿真调试，在proteus环境下建立了仿真模型，仿真结果表明本设计是正确的。
关键词：单片机；秒表；时钟电路；系统设计AbstractIn the present era, is a new technology emerge in an endless stream time. In the field of electronics, especially the intelligent automatic control field, the traditional discrete components or digital logic circuit of the control system is at an unprecedented pace was replaced by intelligent control system. SCM has the advantages of small volume, strong function, low cost, wide application range and other advantages, can say, intelligent control and automation is the core of scm. SCM is the emergence of modern science and technology development of an important milepost. As the single-chip high integration, strong function, good versatility, especially it has the advantages of small volume, light weight, low energy consumption, low price, the single chip microcomputer rapidly spreading, has now become the measurement control in the application system of optimization models and the new electronic product key parts.This design is the use of a single chip computer controlled multi-function stopwatch system, which is based on the51 series single-chip system design. It uses AT89C51 microcontroller as the center device, use the timer / counter timing and counting principles, combined with display circuit, power supply circuit, LED digital tube and a keyboard circuit to design the timer. The soft, hardware combination, so that the system can achieve four LED display, maximum display time is 59.9 seconds, each MS add 1, a start button, a pause button, a reset button, the utility model has the advantages of small volume, off-site operations:, lowest power consumption, to use the battery as a power, compact hardware structure, simple and flexible software design. Finally through the simulation debugging, in the Proteus environment to establish the simulation model, the simulation results show that the design is correct.Key words: single chip microcomputer。
单片机秒表设计程序及原理图
单片机秒表系统设计引言：中国使用单片机的历史只有短短的30年，在初始的短短五年时间里发展极为迅速。
纵观我们现在生活的各个领域，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及我们生活中广泛使用的各种智能IC卡、电子宠物等，这些都离不开单片机。
以前没有单片机时，这些东西也能做，但是只能使用复杂的模拟电路，然而这样做出来的产品不仅体积大，而且成本高，并且由于长期使用，元器件不断老化，控制的精度自然也会达不到标准。
在单片机产生后，我们就将控制这些东西变为智能化了，我们只需要在单片机外围接一点简单的接口电路，核心部分只是由人为的写入程序来完成。
这样产品的体积变小了，成本也降低了，长期使用也不会担心精度达不到了。
所以，它的魔力不仅是在现在，在将来将会有更多的人来接受它、使用它。
据统计，我国的单片机年容量已达3亿片，且每年以大约20%的速度增长，但相对于世界市场我国的占有率还不到1%。
特别是沿海地区的玩具厂等生产产品多数用到单片机，并不断地辐射向内地。
所以，学习单片机在我国是有着广阔前景的。
一、单片机秒表系统设计目的及内容1、利用单片机定时器/计数器中断设计秒表，从而实现秒、十分之一秒的计时。
2、综合运用所学的《单片机原理与应用》理论知识，通过实践加强对所学知识的理解，具备设计单片机应用系统的能力。
3、通过本次系统设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握，对单片机实际的应用作进一步的了解。
4、通过本次系统设计，增强自己的动手能力。
认识单片机在日常生活中的应用的广泛性，实用性。
本系统利用单片机的定时器/计数器定时和记数的原理，通过采用proteus仿真软件来模拟实现。
模拟利用AT89C51单片机、LED数码管以及控件来控制秒表的计数以及计数的开启/暂停/继续与复位！其中有两个数码管用来显示数据，一个数码管显示秒（两位），另一个数码管显示十分之一秒，十分之一秒的数码管计数从0~9，满十进一后显示秒的数码管的数字加一，并且十分之一秒显示清零重新从零计数。
单片机多功能秒表课程设计
单片机课程设计报告电子秒表摘要：本设计的成品是在单片机最小系统的基础上增加显示电路和控制电路来完成电子秒表的硬件电路的。
电子秒表电路主要由AT89S52单片机最小系统电路、七段数码管动态显示电路和控制电路组成，它能实现八位数码显示和多次计时，能通过控制电路能控制时间的暂停、开始和清零，能够多次存储时间，并查询显示计时时间的顺序。
关键字：AT89S52 数码管最小系统1 方案设计1.1系统分析设计的电路主要是能多次记时和查询时间，记时的多少通过显示电路显示出来，每一次计时可以通过控制电路查询出来。
设计框图如图一所示;1.2系统方案方案一：利用AT89S52单片机设计数显定时器和定时器。
单片机软件编程灵活、自由度大，可用软件编程实现各种控制算法和逻辑控制。
利用74HC573锁存器和按键作为控制电路，通过位选和段选来实现数码管的显示。
2 硬件设计2.1 控制芯片的介绍AT89S52（与AT89S51相同）单片机的外型如图四所示。
单片机可分为通用型和专用型，种类繁多。
这里我们主要介绍AT89S52单片机是属于典型代表的MCS-51系列单片机，它是一种能处理8位数据的通用型单片机。
以Atmel公司生产的具有CMOS工艺、低功耗、高性能的AT89S52为例，介绍单片机的工作原理、控制程序的编写及开发应用。
AT89S52是一个高性能CMOS 8位单片机，芯片内集成了通用8位中央处理器，片内含8k Bytes的可反复擦写1000次的Flash只读程序存储器(ROM), 支持ISP(In-system programmable)功能。
AT89S52内部有128 bytes的随机存取数据存储器（RAM），图五 AT89S52引脚图5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT ）电路，片内时钟振荡器。
兼容标准MCS-51指令系统及80C51引脚结构。
图四AT89S52有40个引脚，32个外部双向输入/输出（I/O ）口。
单片机课程设计+基于单片机的秒表系统设计
目录一总体方案设计 (1)1.1 设计要求 (1)1.2 优点及意义 (1)1.3 初步设计思路 (1)二、硬件电路设计 (1)2.1 AT89C51单片机模块 (1)2.1.1 89C5单片机 (1)2.1.1单片机中断系统 (2)2.2 复位与时钟电路模块 (3)2.2.1晶振电路 (3)2.2.2 复位电路 (3)2.3按键模块 (3)2.4蜂鸣器模块 (4)①蜂鸣器工作原理 (4)2.5数码管模块 (4)三、软件设计 (5)3.1程序流程图 (5)3.2主程序设计 (5)3.2.1定义管脚、指示灯、蜂鸣器 (5)3.2.2启动与暂停 (5)3.2.3每秒报警 (7)3.2.4数码管显示 (7)3.3子程序设计 (8)3.3.1 定时器子程序设计 (8)总结 (9)参考文献 (10)附录 (11)一总体方案设计1.1 设计要求1、设计精度为0.1S的秒表系统。
2、设置启动、暂停、清零按钮。
3、设计每一秒钟都有提醒功能。
4、秒表的最长计时长度为9:59:59，超过此长度，报警。
1.2 优点及意义单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
事实上单片机是世界上数量最多的计算机。
现代人类生活中所用的几乎每件电子和机械产品中都会集成有单片机。
目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。
导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录象机、摄象机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。
1.3 初步设计思路该实验要求进行计时并在数码管上显示时间，则可利用单片机微机仿真实验系统中的芯片AT89C51中的P3.2管脚做为外部中断0的入口地址，并实现“开始/停止”、“暂停”、“清零”按键的功能；定时器T0作为每秒加一的定时器。
单片机多功能秒表

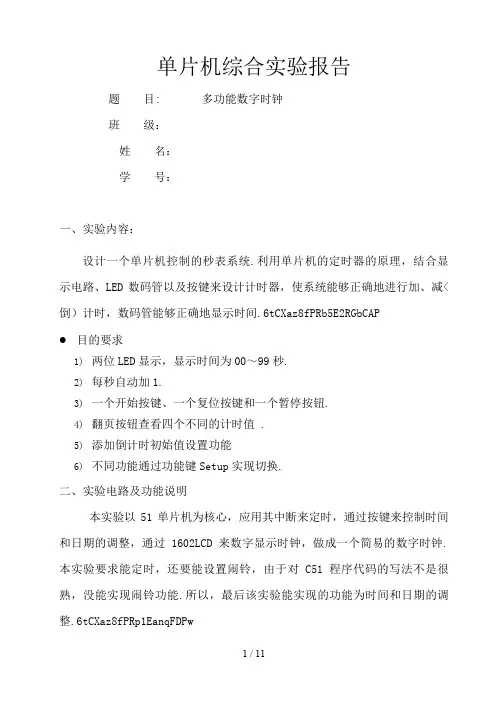

单片机综合实验报告题目: 多功能数字时钟班级：姓名：学号：一、实验内容：设计一个单片机控制的秒表系统.利用单片机的定时器的原理，结合显示电路、LED数码管以及按键来设计计时器，使系统能够正确地进行加、减<倒）计时，数码管能够正确地显示时间.6tCXaz8fPRb5E2RGbCAP目的要求1)两位LED显示，显示时间为00～99秒.2)每秒自动加1.3)一个开始按键、一个复位按键和一个暂停按钮.4)翻页按钮查看四个不同的计时值 .5)添加倒计时初始值设置功能6)不同功能通过功能键Setup实现切换.二、实验电路及功能说明本实验以51单片机为核心，应用其中断来定时，通过按键来控制时间和日期的调整，通过1602LCD来数字显示时钟，做成一个简易的数字时钟.本实验要求能定时，还要能设置闹铃，由于对C51程序代码的写法不是很熟，没能实现闹铃功能.所以，最后该实验能实现的功能为时间和日期的调整.6tCXaz8fPRp1EanqFDPw其原理图如下图所示：三、实验程序流程图：主程序：主程序流程图子流程图<按键功能设置）四、实验结果分析经过proteus仿真可知：该方案可行，能够对时间进行精确的调整，也能对日期进行更正，基本上能实现上述功能.6tCXaz8fPRDXDiTa9E3d五、心得体会通过该实验我对51的了解更加深入了一层，特别是对C51的写法更加了解，还对1602的基本操作有了一定的了解.同时，也发现C语言的重要性,以后要多加强对C语言的学习.6tCXaz8fPRRTCrpUDGiT六、程序清单#include <REG52.H>#include <INTRINS.H> //库函数头文件，代码中引用了_nop_(>函数// 定义控制信号端口sbit RS=P2^4。
