避雷器施工作业指导书
第 1 页 共14页 编号：Q/××× 避雷器更换作业指导书
编写： 年 月 日 审核： 年 月 日 批准： 年 月 日 作业负责人：
作业日期： 年 月 日 时至 年 月 日 时
抚松供电分公司变电检修班 1 范围 第 2 页 共14页
本作业指导书适用于固原供电局XXX变110KV避雷器更换工作。 2 引用文件 下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。 DL 408-1991 电业安全工作规程（发电厂和变电所电气部分） DL 5009.3-1997 电力建设安全工作规程（变电所部分） GBJ 147-1990 电气装置安装工程高压电器施工及验收规范及其条文说明 电安生[1994]227号 电业安全工作规程（热力和机械） Y5W-100/260W型（河南南阳）避雷器安装使用说明书 DL/T 596-1996 电力设备预防性试验规程 3 修前准备 3.1 准备工作安排 √ 序号 内 容 标 准 责任人 备 注 1 开工前10天，向有关部门上报本次工作的材料计划 根据摸底时设备状况及需执行的反措计划 2 在工作前7天提交相关停役申请
3 开工前三天，准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料 仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况 4 开工前确定现场工器具摆放位置 现场工器具摆放位置参考定置图，确保现场施工安全、 第 3 页 共14页
可靠 5 根据本次作业内容和性质确定好检修人员，并组织学习本指导书 要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项 6 填写第一种工作票，在开工前一天交值班员 工作票应填写正确，并按《电业安全工作规程》执行
3.2 人员要求 √ 序号 内 容 责任人 备 注 1 现场工作人员的身体状况、精神状态良好
2 外来人员必须经过负责施教人员对作业范围、安全措施、工作内容施教确认后方可参加工作 外来人员必须符合局有关外来人员用工要求 3 起重作业、吊车司机特殊工种（起重作业、吊车司机）必须持有效证件上岗
4 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格 5 作业负责人必须经局批准 3.3 备品备件 √ 序号 名 称 规 格 单 位 数 量 备 注 1 氧化锌避雷器 Y5W-100/260W 组 1 2 压缩型铜铝过渡设备线夹 STL-185/240 只 1 3 压缩型铝设备线夹 SL-185/240 只 1 4 钢芯铝绞线 LGJ-185 m 15 5 铜排 TMY30×3 kg 5 6 螺栓 M12×45 只 2 各配平垫2;弹垫1;帽1 7 螺栓 M12×25 只 3 各配平垫2;弹垫1;帽1 第 4 页 共14页
8 螺栓 M16×60 只 2 各配平垫2;弹垫1;帽1 3.4 工器具 √ 序号 名 称 规 格 单 位 数 量 备 注 1 吊机 8t 辆 1 三级(带吊斗) 2 纤维吊索 2m 1.0t 支 4 3 白棕绳 φ10mm m 15 4 白棕绳 φ12mm m 15 5 木抬杠 / 支 1 6 双控双保险安全带 DW2Y 支 3 7 接地保安线 单相 付 4 8 力矩扳手 0～150N·m 把 3 9 套筒头子 17、19、24 只 3 各1只 10 绝缘梯 把 1 11 竹梯 9档 部 2 12 齐头扁锉 250 把 1 13 圆锉 250 把 1 14 台虎钳 150 把 1 15 钢锯架 300 把 1 16 手用钢锯条 300mm（0.8） 条 3 17 木榔头 中号 只 1 18 手电钻 φ13 把 1 19 麻花钻头 φ13 只 1 20 麻花钻头 φ17 只 1 φ13小柄 21 电缆盘 220V 只 1 带触电保护器 22 竹梯 11档 把 2 第 5 页 共14页
3.5 材料 √ 序号 名 称 规 格 单 位 数 量 备 注 1 纱手套 / 付 10 2 白布 / m 2 纯棉 3 棉纱头 / kg 2 4 洗手液 / 瓶 1 5 油漆刷 1.5〃 把 2 6 相色漆 红、绿、黄，醇酸漆 kg 0.3 各0.1 7 铁砂布 #0 张 2 8 导电脂 / kg 0.5 9 无水乙醇 99.99% 瓶 1
3.7 危险点分析 √ 序号 内 容 1 吊臂回转时相邻设备带电距离过近，会引起放电 2 高空作业(避雷器搭头)时,会造成高空坠落 3 长物(竹梯)搬运时或举起、放倒未按规进行,可能失控触及带电设备 4 感应电易引起人身意外伤害事故 5 工作班成员内部或工作中协调不够,会引起人身伤害或设备损坏事故 6 高压试验作业时，作业班组间协调不够,易引起人身伤害
3.8 安全措施 √ 序号 内 容 1 确认XXX变110Kv X母PT隔离开关处于分闸状态,并在隔离开关操作手柄挂”禁止合闸,有人工作”标示牌,操动机构的操作电源已断开 2 确认XXX变110kV X母PT隔离开关靠避雷器侧接地闸刀处于合闸状态 第 6 页 共14页
3 确认XXX变110kV X母避雷器四周已装设围栏并挂“止步，高压危险”标示牌 4 XXX变110kV X母PT隔离开关靠母线侧及相邻的间隔均在运行，注意吊臂及吊斗与带电设备保持足够的安全距离(110kV)≥1。5m 5 检查确认现场安全措施与工作票所列安全措施一致 6 检修电源盘及电钻应在使用前确认其完好 7 做好感应电触电的预防措施,拆头作业前挂临时保安接地线 8 起重作业的操作、指挥及监护人员应是专业培训合格人员 9 起重指挥与吊车司机任务、分工明确，使用统一标准的指挥信号 10 绝缘升降棚梯上作业的工作人员必须系保险带工作，并注意正确选择保险带悬挂位置 11 上下的竹梯及绝缘升降棚梯必须用绳绑扎牢固 12 竹梯应放倒二人搬运，举起竹梯应多人配合防止倒向带电部位 13 拆、装避雷器的起吊作业时对吊物应打控制缆绳 14 避雷器吊装完毕后，及时将吊钩移开 15 起吊时当吊索绳受力时，检查吊索绳受力情况应均匀 16 避雷器高压试验时检修人员应撤出试验的遮栏外,试验结束应对被试品可靠放电 17 检修现场所有固体废弃物应分类放置在工区下发的垃圾筒内 18 一般废弃物应放在就近城市环卫系统设定的垃圾箱内，不得随便乱扔
3.9 人员分工 √ 序号 项 目 负 责 人 作 业 人 员 1 避雷器吊装 2 安全监护 3 材料、资料及工器具管理 4 吊车指挥 第 7 页 共14页
4 XXX变1100kV避雷器X相更换作业流程图 日期： 工作许可 负责人： 日期： 工器具、设备就位 负责人： 日期： 设备开箱检查 负责人：
日期： 指挥吊车就位 负责人：
日期： 拆除C相避雷器一次搭头等连接 负责人： 日期： 新避雷器试验 负责人： 日期： 拆除C相避雷器 负责人：
日期： 新避雷器吊装 负责人： 日期： 恢复C相避雷器一次搭头 负责人： 日期： 泄漏仪搭接及构架防腐处理 负责人： 日期： 作业组自验收 负责人： 日期： 值班员等相关人员验收 负责人： 日期： 工作终结 负责人： 第 8 页 共14页
5 作业程序及作业标准 5.1 开工 √ 序号 内 容 到位人员签字 1 工作票负责人按局、工区有关规定办理好工作票许可手续，完成三级交底工作
2 本作业负责人对本班工作人员进行明确分工，并在开工前检查确认所有工作人员正确使用劳保用品
3 在本作业负责人带领下进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项，全体工作人员应明确作业范围、进度要求等内容，并在到位人员签字栏上分别签名
4 专责施教人对辅助人员（外来）按工区规定进行施教，施教内容包括：作业范围、安全措施、安全注意事项等
5.2 检修电源的使用 √ 序号 内 容 标 准 责任人签字 1 检修电源接取位置 从#1主变检修电源箱接取, 且在工作现场电源引入处配置有明显断开点的刀闸和触电保护器 2 检修电源的配置 电源必须是三相四线并有漏电保安器 第 9 页 共14页
3 接取电源时注意事项 必须由检修专业人员接取，接取时严禁单人操作 接取电源前应先验电, 用万用表确认电源电压等级和电源类型无误后，从检修电源箱内出线闸刀下桩头引出 4 检修电源线要求 2.5mm2及以上 5.2 检修内容和工艺标准 √ 序号 检修内容 工艺标准 安全措施及注意事项 检修结果 责任人签字 1 作业前的准备
1.1 工器具、设备就位 将作业用工器具按定置图要求放置
√ 序号 检修内容 工艺标准 安全措施及注意事项 检修结果 责任人签字 1.2 设备开箱检查 瓷瓶表面瓷釉无损伤，瓷套与法兰胶合处完好，无起层脱落现象 支持小瓷套无破损,附件齐全 出厂报告及说明书齐全 开箱时防止损伤瓷套 1.3 指挥吊车就位 按定置图要求停放好位置
带电更换避雷器作业指导书
控制项目
工序流程图
质量标准
5
操
作
步
骤
间
接
作
业
采用提问式，不少于3人。
不小于
700MΩ
升至最高点，旋转360度。
序号
控制点
控制项目
工序流程图
质量标准
5
操
作
步
骤
等
电
位
作
业
采用提问工作人员。
不小于
700MΩ
升至最高点，旋转360度。
距离不足0.4米,必须进行遮蔽。
安全距离必须保证0.4米。
工作
人员
不得少于4人。其中工作负责人（地面监护人）1人，1号操作工（等电位电工）2号操作工，地面电工各1人，斗臂车司机（班组成员）1人。
2
工具
长度
带电作业工具有效长度不小于0.7米。
试验
试验不超期，用前必须检查绝缘工具及其它工作良好情况。
车辆
斗臂车液压部件必须良好，绝缘斗必须合格好。
工具
名称
绝缘遮蔽板、绝缘毯，绝缘剪刀，绝缘操作杆，大型绝缘夹钳，绝缘剥线钳或刀，绝缘飞轮板手，绝缘套筒板手，小型绝缘夹钳，绝缘斗臂车，绝缘绳，绝缘夹，导线遮避罩。

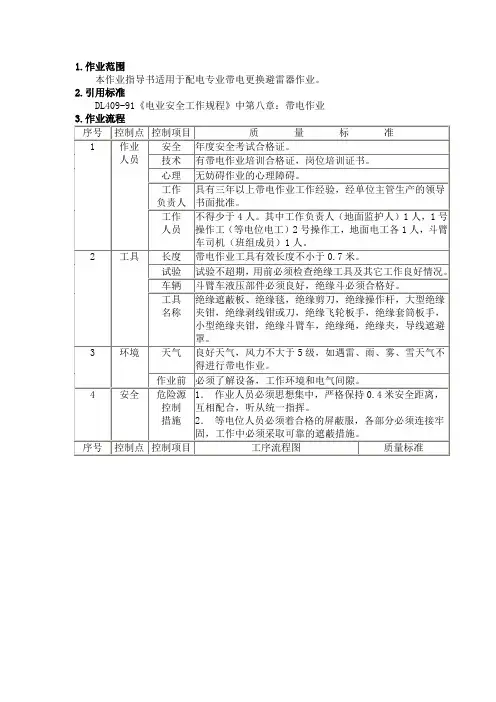

1.作业范围
本作业指导书适用于配电专业带电更换避雷器作业。
2.引用标准
DL409-91《电业安全工作规程》中第八章：带电作业3.作流程序号控制点
控制项目
质量标准
1
作业
人员
安全
年度安全考试合格证。
技术
有带电作业培训合格证，岗位培训证书。
心理
无妨碍作业的心理障碍。
工作
负责人
具有三年以上带电作业工作经验，经单位主管生产的领导书面批准。
避雷器及计数器更换作业指导书.doc
连接引流
高空作业系好安全带防止高空坠落
6
计数器外观检查
外观完整无破损
7
计数器安装
固定紧固
8
计数器接线
接线紧固
9
收尾
清扫。
6
确认
序号
内容
责任人签字
1
清理工作现场，将工器具全部收拢并清点，废弃物按相关规定处理，材料及备品备件回收清点
2
按相关规定，关闭检修电源
3
做好检修记录，记录本次检修内容，反措或技改情况，有无遗留问题
避雷器及计数器更换标准化作业指导书
批准：
年
月
日
审核：
年
月
日
编写：
年
月
日
作业负责人：
作业日期： —年_月_日_时至—年—月—日—时
单位:
宁夏电力公司超高压分公司
1.
工作班组：
工作内容：
工作范围：
1
2.1
人员分工
工作职责
人员签名
工作负责人
乩负责本次工作作业指导书的编制。
b.负责检查所准备的检修安全工器具及相关材料是否齐备。
1、检修人员应在工作负责人的带领下进入施工现场，在规定的工作范围内工作。
2、无票或未办理许可手续严禁进入现场、进行工作。
3、工作前，工作负责人应进行危险点告知，交待安全措施和技术措施。
4、工作中，加强对检修人员的现场监护。
2
误碰带电设备：在变电站 内人工搬运较大较长物 件不规范，造成触电。如： 梯子、金属管材、型材未 放倒搬运等。
4
会同验收人员验收对各项检修、试验项目进行验收
5
会同验收人员验收对现场安全措施及检修设备的状态进行检查，要求恢复至工作许可时状态
220kV升压站主变中性点氧化锌避雷器交接试验作业指导书
220kV升压站主变中性点氧化锌避雷器交接试验作业指
导书
编写：年月日审核：年月日批准：年月日试验负责人：试验参加人：试验日期年月日时至年月日时
某某某某某某某某某某发电有限公司
1适用范围
本作业指导书适用于220kV升压站#某主变中性点110kV氧化锌避雷器交接试验。
2引用文件
GB11032--2000交流无间隙金属氧化物避雷器
GB50150--2006电气装臵安装工程电气设备交接试验标准DL/T804--2002交流电力系统金属氧化物避雷器使用导则Q/FJG10029.2-2004电力设备交接和预防性试验规程
3试验前准备工作安排3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7附录
a.试验接线图：
图1避雷器交流试验接线示意图
b.试验记录：
出厂时间绝缘电阻和直流试验本体U1mA(kV)
生产厂家
I75%U1mA(μA)
绝缘电阻(MΩ)
交流试验试验电压(kV)本体底座绝缘电阻绝缘电阻(MΩ)放电计数器动作检查动作情况结备论注I某(μA,rm)Ir(μA,Peak)P(mW/kV)。
避雷器试验作业指导书
避雷器试验作业指导书1范围本作业指导书规定了碳化硅阀式避雷器的交接验收试验、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。
适合电力生产、基建、试验研究单位在碳化硅阀式避雷器的交接验收、预防性试验、检修过程中应用。
制定本指导书的目的是在检查碳化硅阀式避雷器的制造与安装质量，以及在检查运行中避雷器的安全状况过程中规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB50150电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。
3.2在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进人试验场地。
a) 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。
b) 现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。
c) 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。
d) 试验现场应装设遮栏或围栏，悬挂“止步，高压危险!”的标示牌，严禁非试验人员进人试验场地。
e) 试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。
f) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
g) 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。
h) 开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。
i) 试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。
当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。
避雷器电力电缆作业指导书
避雷器电力电缆作业指导书1、避雷器1.1全厂避雷器规范如下表：1.2避雷器接入前应进行下列检查：1.2.1上、下部引线接头紧固；1.2.2瓷质法兰无裂纹、破损及放电痕迹。
1.2.3避雷器投入运行后，按巡回检查制度进行检查，检查内容为：（1）外部瓷套管清洁，无破裂及放电火花；（2）连接线及接地线均牢固无松动；（3）每次雷雨后应检查避雷器外部有无放电痕迹，雷雨时严禁接近防雷设备。
1.2.4避雷器运行中发生以下故障时，必须改变运行方式或断开故障设备，（1）有严重放电时（2）避雷器爆炸，冒烟冒火时1.2.5当避雷器发生以下故障时，则允许用隔离手车开关进行断开（1）避雷器套管破裂；（2）连接线或接地线有松动或脱落；（3）轻微的放电。
2、电力电缆2.1电缆的允许运行方式2.1.1 10KV电缆用2500V摇表测量，当电缆长度为500米时，其绝缘电阻不少于400MΩ；当电缆长度大于500米时，其绝缘电阻可按实际长度以上列值为基数进行反比换算（小于500米时，不需换算）；400V以下电缆≥200 M Ω（500V摇表）。
2.1.2事故情况下，电缆允许短时间过负荷，但应遵守下列规定：2.1.2.1 10KV电缆允许过负荷15%连续运行2小时；500V以下电缆允许过负荷10%连续运行2小时。
2.1.2.2对于间隔过负荷，必须在前次过负荷10-12小时以后，允许过负荷。
2.1.3电缆支行中检查及有关规定：2.1.3.1电缆头应清洁无裂纹及漏油现象，接头应无发热。
2.1.3.2电缆终端头接地线必须良好。
2.1.3.3电缆上应无任何其他杂物，并应与热源隔绝。
2.1.3.4电缆沟中不应有积水，不应有可燃物质。
2.1.3.5电缆停电后，工作之前，一定对地充分放电。
2.1.3.6电缆连接头进行制作后，必须核对相位，故障修理后应经耐压试验合格，方可投入运行。
2.1.3.7电缆连续运行电压不得超过额定电压的15%。
2.1.3.8在电缆附近掘土，电缆桥架附近进行焊接等工作，需要持有运行负责人签署的许可证明方可进行，否则运行人员有权通知其停止工作。
（完整版）避雷器检修作业指导书.docx
（完整版）避雷器检修作业指导书.docx目录1目的 (1)2适用范围 (1)3引用标准 (1)4作业条件 (1)5风险分析 / 危害辨识 (1)5.1检修总体危害辨识 (1)5.2文明施工作业措施 (1)6组织及人员分工 (1)6.1组织措施 (1)6.2用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况（如缺陷、运行情况等） (2)10检修工序、工艺及质量标准 (3)10.1修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (3)10.4工作结束 (4)11设备检修质量验收卡 (5)12备品备件检查（检验）记录 (6)13试运记录 (7)14不合格项目审批单 (8)15完工报告单 (9)16本检修项目其它反馈（由工作负责人填写） (10) #1 燃机 220KV避雷器检修作业指导书220KV避雷器检修作业指导书1目的1.1 保证 #1 燃机 220KV 避雷器检修符合检修工艺质量要求和文明生产管理要求。
1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。
2适用范围2.1本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
《设备厂家说明书》4作业条件4.1 避雷器停电，办理检修工作票。
4.2 作业组成员了解检修前避雷器的缺陷。
4.3 作业组成员了解避雷器的运行状态。
4.4 清点所有专用工具齐全，检查合适，试验可靠。
4.5 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4.6 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7 准备好检修用的各易损件及材料。
4.8 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
5风险分析 / 危害辨识5.1检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。
防雷及接地安装作业指导书
防雷及接地安装作业指导书1 适用范围适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。
2 施工准备施工图纸和技术资料齐全。
施工方案编制完毕并经审批。
施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。
接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为热镀锌材料。
产品应有材质证明及产品出厂合格证。
辅料有铅丝、各种螺栓、垫圈、支架等，均为镀锌制品。
2.电焊条、沥青漆、油漆、支架、预埋铁件、水泥、砂子等。
接地装置防雷引下线及均压环安装作业条件(1)敷设接地极及干线的沟槽开挖完毕。
(2)随土建基础底板及结构钢筋施工过程中。
(3)防雷引下线室外明敷设时，支架安装完毕，土建装修完，操作脚手架搭设完毕。
室内接地干线作业条件(1)支架安装完毕。
(2)保护管已预埋。
(3)土建初装完毕。
屋顶避雷带、避雷网、避雷针安装作业条件(1)避雷带、避雷网支架做完。
(2)防雷引下线做完。
(3)具备调直场地和垂直运输条件。
(4)需用脚手架处，脚手架已搭设完毕。
3 施工工艺接地装置安装(1)人工接地体(极)安装1)接地体的加工：接地体应使用热镀锌钢材制作，长度不应小于m,，为便于打入，可将接地体一端加工成尖型。
2)挖沟：根据施工图要求及现场接地体的实际布置情况，沿接地体的线路挖深为m～1m，底宽为m的沟，沟底清理干净。
3)安装接地体(极)：沟挖好后，应及时安装接地体和焊接接地干线。
将接地体用手锤打入地中。
土质较坚硬时，防止将接地体顶端打劈，可在顶端加护帽或焊一块钢板加以保护。
当接地体顶端距离地面600mm时停止打入。
4)接地体间的干线焊接：接地体间的连接干线一般采用40×4mm 镀锌扁钢。
首先应将镀锌扁钢调直，侧放于接地体一侧。
从接地体一端开始，用接地卡子卡住。
接地极与扁钢焊接牢固。
清除药皮，做好防腐处理。
接地体安装完毕后，应对接地电阻进行测试。
合格后方可进行回填，分层夯实。
220、110kv氧化锌避雷器预防性试验作业指导书.doc
黑Q/xxx
xx变电站220kV. 110KV
X X线X X氧化锌避雷器性
（范本）
编写：__________________ 年____ 月—日
试验负责人：_____________________________
试验日期年月日时至年月日时
X X供电公司XXX
1适用范围
本作业指导书适用于x X变电站220kV、llOKVx X线X X氧化锌避雷器现场预防性试验试验。
2引用文件
GB 11032—2000 交流无间隙金属氧化物避雷器
GB 50150-1992电气装置安装工程电气设备交接试验标准
DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则
3试验前准备工作安排
3. 1准备工作安排
3・2人员要求
3・3仪器仪表和工具
3・4危险点分析
3・5安全措施
3・6试验分工
4试验程序
4. 2试验项目和操作标准
电站和配电避雷器最大残压值
变压器中性点避雷器的最大残压值kV
4. 3竣工
5试验总结
6作业指导书执行情况评估
7附录
a・试验接线图:。
«
调压器变压器
图1避雷器交流试验接线示意图
b・试验记录:
无间隙金属氧化物避雷器试验原始记录标识编号试验日期
变电站安装地点
环境温度环境湿度
试验负责人试验参加人
记录审核
铭牌参数
型号额定电压。
防雷接地作业指导书
一、编制目的因本工程的质量目标是获得国家最高质量“鲁班”奖，所以项目具有它的特殊性、重要性，同时工程施工难度大，对质量要求高，工期紧。
为了避免质量弊病特编此作业指导书来指导施工员从分部分项工程开始控制质量。
二、编制依据1电气施工蓝图2建筑电气施工验收规范GB50303-20023建筑物防雷工程施工与质量验收规范GB50601-2010三、编制范围此作业指导书适用于本单位工程防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程，通过规范防雷接地分项工程施工关键操作要点，统一施工质量要求，从而提高项目整体施工质量。
四、分项工程慨况1本工程防雷按二级防雷考虑；防雷接地，电气安全接地以及其它需要接地的设备，均共用接地装置，接地电阻不大于1欧。
2等电位连接系统：在地下二层变配电房内安装一总等电位联结端子箱，把总水管，空调立管等所有进出建筑物的金属体及建筑物的金属构件与等电位联结端子箱联通，在各层电气竖井内设一个LEB等电位箱；过电压保护：在低压配电柜装第一级电涌保护器（SPD），在重要配电箱装设第二级电涌保护器；有线电视系统引入端电话引入端、网络引入端等处设过电压保护装置。
五、施工准备5.1技术准备5.1.1熟悉图纸5.1.2预留接地端子5.2人员准备电工1名普工3名5.3机具材料由于施工面积大，工期紧，所以要准备3-4台焊机，圆钢、扁铁准备到位。
六、操作工艺3.1 电气防雷接地1、工艺流程：2接地体：自然接地体利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈接成环形，并将主轴线上的基础及结构地板上下两层主筋相互焊接成网作接地体。
（注意搭接处的焊接质量、搭接钢筋的材质和长度）。
在每组引下线焊接到正负零时预留人工接地体头子，当自然接地摇测不满足设计时当增设人工接地体。
（地梁是上下两层两根主筋通长焊接再和桩基四根焊接）3引下线敷设：①、防雷引下线暗敷设应符合以下规定：利用主筋作暗敷设引下线时，引下线采用两根￠16四根￠12以上。
铁路变配电所避雷针接地及回流线安装施工作业指导书
铁路变配电所避雷针接地及回流线安装施工作业指导书1.1 避雷针安装1.1.1劳动组织表 1.1.1 — 1序号项目单位数量备注1施工负责人人1负责施工技术及安全2安装工人3固定调整电焊工人焊接311.1.2施工机具表 1.1.2 — 1序号名称规格单位数量备注1汽车起重8t辆12电焊机6— 10kW台13撬棍L=1500根44尖头锹把25方头锹把26线坠0.25kg个17白棕绳ф 16根2晃绳8活扳手450把29大锤4kg把11水桶只11抹子把11安全带副11.1.3施工材料表 1.1.3 — 1序号名称规格单位数备注1避雷针套2连接圆钢套3杉木杆ф150根4枕木根5拌灰板δ =2 2000块6电焊条ф4kg7镀锌铁线ф4.0kg8垫铁kg9混凝土150#m31草袋个1油漆刷50把1防锈漆kg1.2避雷针安装施工作业流程包括连接组装、组立、调整、焊接及接地、防水帽制作。
若交通不便的工点无法使用大型机械进行整体吊装，可考虑在基础上一节一节的往上组装。
下面就整体吊装的施工作个阐述。
施工作业流程图如下：连接组装组立焊接及接地防水帽制作1.2.1连接组装避雷针组装时，要将地面整理平整，使靠地一面平直铺放,再调直最上方的一根主筋。
施工机具、施工材料准备：水平尺、直尺、 3 米钢卷尺、细棉纱线、 450 活动扳手、撬棍、吊线锤、薄铁片。
注意事项：连接时，连接螺栓统一向针尖方向穿越，要戴双帽防松。
根据具体情况，如果避雷针组装符合要求，可在组立前先焊接好接地加强钢筋。
1.2.2组立用吊车钩住避雷针重心偏上的位置，起吊时使避雷针近似直立，否则要摘钩重挂。
落钩时，使避雷针脚的一螺栓孔首先对准预埋螺栓，其余两螺栓孔相继对准，同时吊车松钩并套进基础预埋螺栓。
施工机具、施工材料准备：16 吨吊车、撬棍、吊线锤、细棉纱线、 450 活动扳手。
注意事项：组立时，注意使避雷针脚的一方螺栓孔先对准预埋螺栓，同时也要注意其他方向的螺栓孔先后对准。
