配电箱系统识图
电气施工图识图
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2）电气线路都必须构成闭合回路。
（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3）系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4）平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
（5）控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
（6）安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
（7）安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
配电箱系统图中的符号解析
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
家用配电箱线路图识图

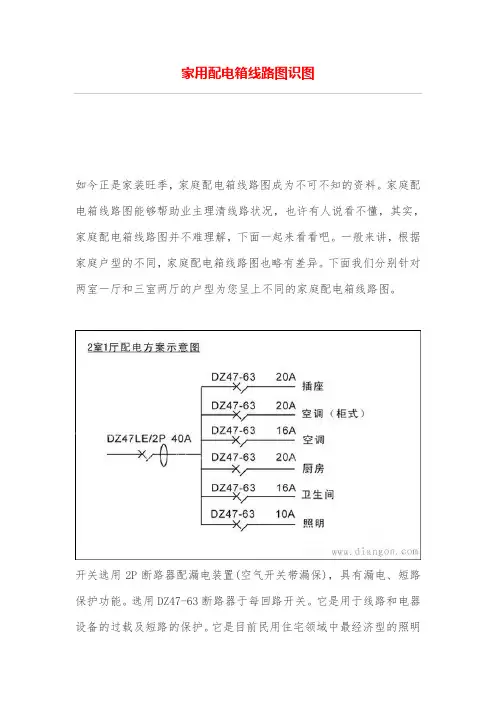

家用配电箱线路图识图
如今正是家装旺季，家庭配电箱线路图成为不可不知的资料。
家庭配电箱线路图能够帮助业主理清线路状况，也许有人说看不懂，其实，家庭配电箱线路图并不难理解，下面一起来看看吧。
一般来讲，根据家庭户型的不同，家庭配电箱线路图也略有差异。
下面我们分别针对两室一厅和三室两厅的户型为您呈上不同的家庭配电箱线路图。
开关选用2P断路器配漏电装置(空气开关带漏保)，具有漏电、短路保护功能。
选用DZ47-63断路器于每回路开关。
它是用于线路和电器设备的过载及短路的保护。
它是目前民用住宅领域中最经济型的照明
箱。
配电箱安装方法
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间。
配电箱安装要点
1、家庭配电箱应安装在干燥、通风部位，且无防碍物，方便使用。
2、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作
3、进配电箱的电管必须用锁紧螺帽固定。
4、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁。
5、配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。
6、配电箱内的接线应规则、整齐，端子螺丝必须紧固。
7、各回路进线必须有足够长度，不得有接头。
8、安装后标明各回路使用名称。
9、家庭配电箱安装完成后须清理配电箱内的残留物。
电气识图基础知识
.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
8.1.1 电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
8.1.2 电气施工图的组成1. 图纸目录及设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
电气图识图
2.1 电路图常用文字符号
文字符号适用于电气技术领域中技术文件的编制，用以标明电子 设备、装置和元器件的名称及电路的功能、状态和特征。 根据我国公布的电气图用文字符号的国家标准（新标准编号 GB7159–87）规定，文字符号采用大写正体的拉丁字母，分为基 本文字符号和辅助文字符号两类。基本文字符号分为单字母和双 字母两种。单字母符号是按拉丁字母顺序将各种电子设备、装置 和元器件分为23 大类，每大类用一个专用单字母符号表示，如 “R”表示电阻器类、“C”表示电容器类等，单字母符号应优先采 用。 各类常用基本文字符号，如表1-1 所示。
表1-2 电压电流及接线元件图形符号
二、无源元件图形符号
无源元件图形符号见表1-3。
表1-3 无源元件图形符号
三、天线、指示灯等图形符号
三 电气图和连接线的表示方法
3.1 电路的多线表示法和单线表示法
电气图上各种图形符号之间的相互连线，可能是传输能量流、 信息流的导线，也可能是表示逻辑流、功能流的某种图线。 按照电路图中图线的表达相数不同，连接线可分为多线表示 法、单线表示法和混合表示法三种： 3.1.1 多线表示法 在图中，电气设备的每根连接线各用一条图线表示的方法， 称为多线表示法。其中大多是三线，图3-1 就是一个具有正、 反转的电动机主电路，多线表示法能比较清楚地看出电路工 作原理，尤其是在各相或各线不对称的场合下宜采用这种表 示法。但它图线太多，作图麻烦，特别是对于比较复杂的设 备，交叉就多，反而使图形显得繁杂难看懂图。因此，多线 表示法一般用于表示各相或各线内容的不对称和要详细表示 各相或各线的具体连接方法的场合
图1-1 电动机供电系统图
图1-2 某变电所供电系统图
这种系统图通常采用单线表示法绘制。例如，电动机的主电路如图 1-1 所示，它表示了主电路的供电关系，它的供电过程是由电源三 相交流电→开关QS→熔断器FU→接触器KM→热继电器热元件 FR→电动机M。又如，某供电系统如图1-2 所示，表示这个变电所 把10kV 电压通过变压器变换为380V 电压，经断路器QF 和母线后 通过FU1、FU2、FU3 分别供给三条支路。系统图或框图常用来表 示整个工程或其中某一项目的供电方式和电能输送关系，也可表示 某一装置或设备各主要组成部分的关系。
电气工程施工图图例详解
一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
(完整版)建筑电气施工图识图教程
建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2。
电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5。
建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.二、电气施工图的组成1。
图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一.3。
系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案，然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作.6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
7. 安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
电气工程图识图
2 图例中的文字符号 电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容;常常用大量的文 字符号进行标注 在图纸中要掌握好用电设备、配电设备、
线路、灯具等的标注形式，是读图的关键。
1线路的文字标注 基本格式：ab-c×d-e-f 式中：
a—回路编号 b—导线或电缆型号 c—导线根数或电缆的线芯数 d—每根导线标称截面积mm2 e—线路敷设方式（见表1 4） f—线路敷设部位（见表1.4） 例：WL1—BV（3×2.5）-SC15-WC WL1为照明支线第1回路;铜芯聚氯乙烯绝缘导线3根2.5mm2， 穿管径为15mm的焊接钢管敷设，在墙内暗敷设
标题栏：位于图纸的右下角;其作用相 当于厂家的商标 设备的铭牌等；
会签栏：位于图纸的左上角，其作用 是在图纸会审时供各相关专业设计人员签 名和填写日期使用。
标题栏与会签栏的形式如图1 2所示。
a标题栏
b会签栏 图1 2 图标
• 三图线
• 图纸上的各种线条;根据用途的不同分为 以下几种，见表1 2所示
4灯具的文字标注基本格式：
abcdLf e
式中： a—同一房间内同型号灯具个数 b—灯具型号或代号见表 c—灯具内光源的个数 d—每个光源的额定功率W L—光源的种类（见表） e—安装高度m f—安装方式（见表）
序号 1 2 3 4
常用灯具的代号表
灯具名称 代号 序号 灯具名称
荧光灯
Y
5
普通吊灯
一般线路、控制线路 事故照明线、电气暗敷线、屏蔽线、
机械连线 控制线、信号线、边界线 36以下线路、辅助围框线
母线 软电线、尺寸线
避雷线 接地线 中性线（零线） 保护线 电话线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BV（5 6）SC20-WC
配电箱的配线 电源进线 PE U V W N
L N
电能表的接线示意图
PE
精品课件
wL111
N wL114
C65N-C10/1P WL114-BLV（2 2.5）SC15-WC
电U源进W线h
C65N-C10/1P
走廊灯
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极
零线汇流排
回路编号 塑料保铝护芯线精导品汇线课流件排2根102A.5m㎡ 穿15的焊接钢管 墙内暗设 2根导线为：U、N
配电箱系统图的识读
精品课件
引言
❖ 电气施工图纸的识读是本专业学生学习的一项基本技能。 ❖ 电气照明系统图是电气施工图纸的组成之一。 ❖ 电气照明系统图的基本组成单位是配电箱系统图。学会配电
箱系统图，就能看懂电气照明系统图。 ❖ 识读配电箱系统图的三个结合：
1、结合实物看图 2、结合图例看图 3、结合配线看图
32UA Wh
1户
V Wh
BV(5×W6L)1S1C12-B0W-LWVL(1C31×24-)BSLCV1（ 5-W3C4）SC125户 -WC
塑料W铜芯回W导h路线编5根号5导根塑线6 料m为㎡铝：芯U穿、3导根管V线导径、线2W3W0根L为、的14：Nm焊1、3U㎡接-、P钢BE穿NL管、V15（ P的墙E3焊内接暗4） 钢设管SC1墙35户 内-W暗C设
精品课件
配电箱图片
精品课件
读图示例：单元用户配电箱系统图
AL-1-2/3P
照明配电C6箱5N1-C层321/3号P箱
型号 脱扣器额定电流 单极 25A
型号U相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV（3 4）SC15-WC
