《电子计算机机房设计规范》(GB50174-93)
《电子计算机机房设计规范》中华人民共和国国家标准电子计算机机房设计规范GB50174-93Design Code for Electronic Computer Ro1993年2月17日国家技术监督局、中华人民共和国建设部联合发布1993年9月1日实施目录第一章总则第二章机房位置及设备布置第三章环境条件第四章建筑第五章空气调节第六章电气技术第七章给水排水第八章消防与安全附录一名词解释附录二本规范用词说明第一章总则第1.0.1条为了使电子计算机机房设计确保电子计算机系统稳定可靠运行及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
第1.0.2条本规范适用于陆地上新建、改建和扩建的主机房建筑面积大于或等于140平方m的电子计算机机房的设计。
本规范不适用于工业控制用计算机机房和微型计算机机房。
第1.0.3条电子计算机机房设计除应执行本规范外，尚应符合现行国家有关标准规范的规定。
第二章机房位置及设备布置第一节电子计算机机房位置选择第2.1.1条电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。
第2.1.2条电子计算机机房位置选择应符合下列要求：一、水源充足、电子比较稳定可靠，交通通讯方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。
第2.1.3条当无法避开强电磁场干扰或为保障计算机系统信息安全，可采取有效的电磁屏蔽措施。
第二节电子计算机机房组成第2.2.1条电子计算机机房组成应按计算机运行特点及设备具体要求确定，一般宜由主机房、基本工作间、第一类辅助房间、第二类辅助房间、第三类辅助房间等组成。
第2.2.2条电子计算机机房的使用面积应根据计算机设备的外形尺寸布置确定。
在计算机设备外形尺寸不完全掌握的情况下，电子计算机机房的使用面积应符合下列规定：一、主机房面积可按下列方法确定：1.当计算机系统设备已选型时，可按下式计算：A=K∑S （2.2.2-1）式中A--计算机主机房使用面积（m2）；K--系数，取值为5～7；S--计算机系统及辅助设备的投影面积（m2）。
2.当计算机系统的设备尚未选型时，可按下式计算：A=KN （2.2.2-1）式中K--单台设备占用面积，可取4.5～5.5（m2v/台）；N--计算机主机房内所有设备的总台数。
二、基本工作间和第一类辅助房间面积的总和，宜等于或大于主机房面积的1.5倍。
三、上机准备室、外来用户工作室、硬件及软件人员办公室等可按每人3.5m2～4m2计算。
第三节设备布置第2.3.1条计算机设备宜采用分区布置，一般可分为主机区、存贮器区、数据输入区、数据输出区、通信区和监控制调度区等。
具体划分可根据系统配置及管理而定。
第2.3.2条需要经常监视或操作的设备布置应便利操作。
第2.3.3条产生尘埃及废物的设备应远离对尘埃敏感的设备，并宜集中布置在靠近机房的回风口处。
第2.3.4条主机房内通道与设备间的距离应符合下列规定：一、两相对机柜正面之间的距离不应小于1.5m；二、机柜侧面（或不用面）距墙不应小于0.5m，当需要维修测试时，则距墙不应小于1.2m；三、走道净宽不应小于1.2m。
第三章环境条件第一节温、湿度及空气含尘浓度第3.1.1条主机房、基本工作间内的温、湿度必须满足计算机设备的要求。
第3.1.2条电子计算机机房内温、湿度应满足下列要求：一、开机时电子计算机机房内的温、湿度，应符合表3.1.2-1的规定。
第3.2.6条主机房内绝缘体的静电电位不应大于1kV。
第四章建筑第一节一般规定第4.1.1条电子计算机机房的建筑平面和空间布局应具有适当的灵活性，主机房的主体结构宜采用大开间大跨度的柱网，内隔墙宜具有一定的可变性。
第4.1.2条主机房净高，应按机柜高度和通风要求确定。
宜为2.4～3.0m。
第4.1.3条电子计算机机房的楼板荷载可按5.0～7.5kN m2设计。
第4.1.4条电子计算机机房主体结构应具有耐久、抗震、防火、防止不均匀沉陷等性能。
变形缝和伸缩缝不应穿过主机房。
第4.1.5条主机房中各类管线宜暗敷，当管线需穿楼层时，宜设计技术竖井。
第4.1.6条室内顶棚上安装的灯具、风口、火灾探测器及喷嘴等应协调布置, 并应满足各专业的技术要求。
第4.1.7条电子计算机机房围护结构的构造和材料应满足保温、隔热、防火等要求。
第4.1.8条电子计算机机房各门的尺寸均应保证设备运输方面。
第二节人流及出入口第4.2.1条电子计算机机房宜设单独出入口，当与其它部门共用出入口时，应避免人流、物流的交叉。
第4.2.2条电子计算机机房建筑的入口至主机房应设通道，通道净宽不应小于1.5m。
第4.2.3条电子计算机机房宜设门厅、休息室和值班室。
人员出入主机房和基本工作间应更衣换鞋。
第4.2.4条主机房和基本工作间的更衣换鞋间使用面积应按最大班人数的每人1～3m2计算。
当无条件单独设更衣换鞋间时，可将换鞋、更衣柜设于机房入口处。
第三节防火和疏散第4.3.1条电子计算机机房的耐火等级应符合现行国家标准《高层民用建筑设计防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。
第4.3.2条当电子计算机机房与其它建筑物合建时，应单独设防火分区。
第4.3.3条电子计算机机房的安全出口，不应少于两个，并宜设于机房的两端。
门应向疏散方向开启，走廊、楼梯间应畅通并有明显的疏散指示标志。
第4.3.4条主机房、基本工作间及第一类辅助房间的装饰材料应选用非燃烧材料或难燃烧材料。
第四节室内装饰第4.4.1条主机房室内装饰应选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料，并应符合下列要求：一、墙壁和顶棚表面应平整，减少积灰面，并应避免眩光。
如为抹灰时应符合高级抹灰的要求。
二、应铺设活动地板。
活动地板应符合现行国家标准《计算机机房用活动地板技术条件》的要求。
敷设高度应按实际需要确定，宜为200～350mm。
三、活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰。
地面材料应平整、耐磨。
当活动地板下的空间为静压箱时，四壁及地面均应选用不起尘、不易积灰、易于清洁的饰面材料。
四、吊顶宜选用不起尘的吸声材料，如吊顶以上及作为敷设管线用时，其四壁应抹灰，楼板底面应清理干净；当吊顶以上空间为静压箱时，则顶部和四壁均应抹灰，并刷不易脱落的涂料，其管道的饰面，亦应选用不起尘的材料。
第4.4.2条基本工作间、第一类辅助房间的室装饰应选用不起尘、易清洁的材料。
墙壁和顶棚表面应平整，减少积灰面。
装饰材料可根据需要采取防静电措施。
地面材料应平整、耐磨、易除尘。
第4.4.3条主机房和基本工作间的内门、观察窗、管线穿墙等的接缝处，均应采取密封措施。
第4.4.4第电子计算机机房室内色调应淡雅柔和。
第4.4.5条当主机房和基本工作间设有外窗时，宜采用双层金属密闭窗，并避免阳光的直射。
当采用铝合金窗时，可采用单层密闭窗，但玻璃应为中空玻璃。
第4.4.6条当主机房内设有用水设备时，应采取有效的防止给排水漫溢和渗漏的措施。
第五节噪声及振动控制第4.5.1条主机房应远离噪声源。
当不能避免时，应采取消声和隔声措施。
第4.5.2条主机房内不宜设置高噪声的空调设备。
当必须设置时，应采取有效的隔声措施。
第4.5.3条当第二类辅助房间内有强烈振动的设备时，设备及其通往主机房的管道，应采取隔振措施。
第五章空气调节第一节一般规定第5.1.1 主机房和基本工作间，均应设置空气调节系统。
第5.1.2条当主机房和其它房间的空调参数不同时，宜分别设置空调系统。
第二节热湿负荷计算第5.2.1条计算机和其它设备的散热量应按产品的技术数据进行计算。
第5.2.2条电子计算机机房空调的热湿负荷应包括下列内容：一、计算机和其它设备的散热；二、建筑围护结构的传热；三、太阳辐射热；5.3.2选用。
对设备布置密度大、设备发热量大的主机房宜采用活动地板下送上回方式。
第5.3.3条采用活动地板下送风时，出口风速不应大于3m/s，送风气流不应直对工作人员。
第四节系统设计第5.4.1条电子计算机机房要求空调的房间宜集中布置；室内温、湿度要求相近的房间，宜相邻布置。
第5.4.2条主机房不宜设采暖散热器。
如设散热器必须采取严格的防漏措施。
第5.4.3条电子计算机机房的风管及其它管道的保温和消声材料及其粘结剂，应选用非燃烧材料或难燃烧材料。
冷表面需作隔气保温处理。
采用活动地板下送风方式时，楼板应采取保温措施。
第5.4.4条风管不宜穿过防火墙和变形缝。
如必须穿过时，应在穿过防火墙处设防火阈；穿过变形缝处，应在两侧设防火阀。
防火阈应既可手动又能自控。
穿过防火墙、变形缝的风管两侧各2m范围内的风管保温材料，必须采用非燃烧材料。
第5.4.5条空调系统应设消声装置。
第5.4.6条主机房必须维持一定的正压。
主机房与其它房间、走廊间的压差不应小于4.9Pa，与室外静压差不应小于9.8Pa。
第5.4.7条空调系统的新风量应取下列三种中的最大值：一、室内总送风量的5%；二、按工作人员每人40m3/h；三、维持室内正压所需风量。
第5.4.8条主机房的空调送风系统，应设初效、中效两级空气过滤器，中效空气过滤器计数效率应大于80%，未级过滤装置宜设在正压端或送风口。
第5.4.9条主机房在冬季需送冷风时，可取室外新风作冷源。
应的电源质量改善措施和隔离防护措施。
第6.1.9条电子计算机机房低压配电系统应采用频率50Hz、电压220/380VTN-S或TN-C-S 系统。
电子计算机主机电源系统应按设备的要求确定。
第6.1.10条单相负荷应均匀地分配在三相线路上，并应使三相负荷不平衡度小于20%。
第6.1.11条电子计算机电源设备应靠近主机房设备。
第6.1.11条电子计算机机房电源进线应按现行国家标准《建筑防雷设计规范》采取防雷措施。
电子计算机机房电源应采用地下电缆进线。
当不得不采用架空进线时，在低压架空电源进线处或专用电力变压器低压配电母线处，应装设低压避雷器。
第6.1.13条主机房内应分别设置维修和测试用电源插座，两者应有明显区别标志。
测试用电源插座应由计算机主机电源系统供电。
其它房间内应适当设置维修用电源插座。
第6.1.14条主机房内活动地板下部的低压配电线路宜采用铜芯屏蔽导线或铜芯屏蔽电缆。
第6.1.15条活动地板下部的电源线应尽可能远离计算机信号线,并避免并排敷设.当不能避免时，应采取相应的屏蔽措施。
第二节照明第6.2.1条电子计算机机房照明的照度标准应符合下列规定：一、主机房的平均照度可按200、300、500lx取值；二、基本工作间、第一类辅助房间的平均照度可按100、150、200lx取值。
三、第二、三类辅助房间应按现行照明设计标准的规定取值。
机房防雷方案

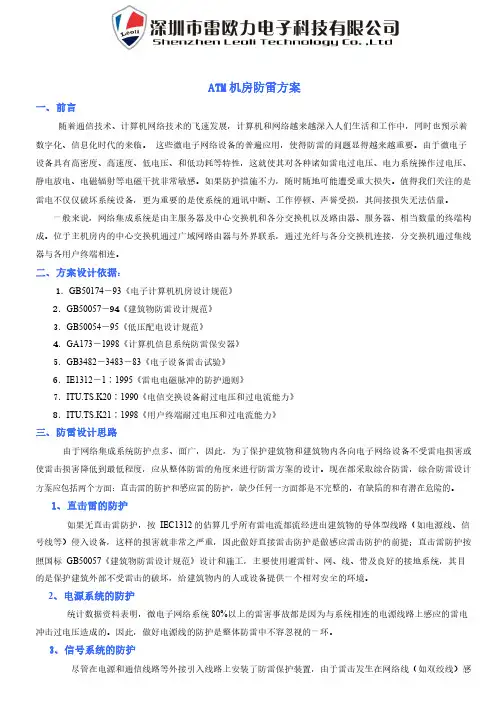

ATM机房防雷方案一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
一般来说，网络集成系统是由主服务器及中心交换机和各分交换机以及路由器、服务器、相当数量的终端构成。
位于主机房内的中心交换机通过广域网路由器与外界联系，通过光纤与各分交换机连接，分交换机通过集线器与各用户终端相连。
二、方案设计依据：1．GB50174－93《电子计算机机房设计规范》2．GB50057－94《建筑物防雷设计规范》3．GB50054－95《低压配电设计规范》4．GA173－1998《计算机信息系统防雷保安器》5．GB3482－3483－83《电子设备雷击试验》6．IE1312－1∶1995《雷电电磁脉冲的防护通则》7．ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》8．ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。
现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。
1、直击雷的防护如果无直击雷防护，按IEC1312的估算几乎所有雷电流都流经进出建筑物的导体型线路（如电源线、信号线等）侵入设备，这样的损害就非常之严重，因此做好直接雷击防护是做感应雷击防护的前提；直击雷防护按照国标GB50057《建筑物防雷设计规范》设计和施工，主要使用避雷针、网、线、带及良好的接地系统，其目的是保护建筑外部不受雷击的破坏，给建筑物内的人或设备提供一个相对安全的环境。
市公安局机房建设文件0718

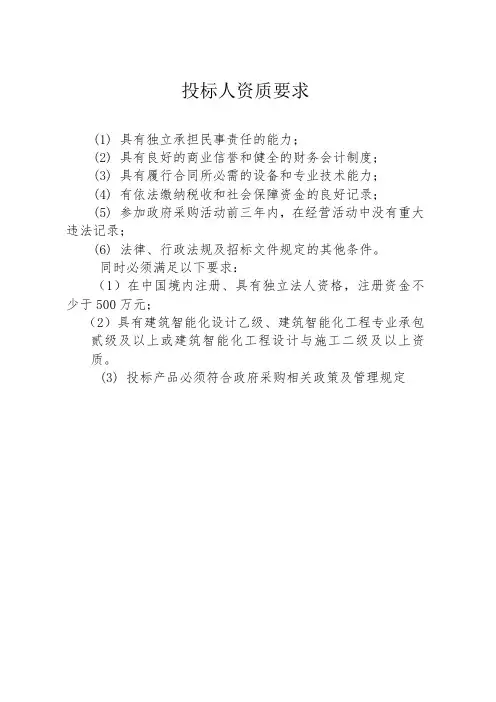

投标人资质要求(1) 具有独立承担民事责任的能力；(2) 具有良好的商业信誉和健全的财务会计制度；(3) 具有履行合同所必需的设备和专业技术能力；(4) 有依法缴纳税收和社会保障资金的良好记录；(5) 参加政府采购活动前三年内，在经营活动中没有重大违法记录；(6) 法律、行政法规及招标文件规定的其他条件。
同时必须满足以下要求：（1）在中国境内注册、具有独立法人资格，注册资金不少于500万元；（2）具有建筑智能化设计乙级、建筑智能化工程专业承包贰级及以上或建筑智能化工程设计与施工二级及以上资质。
(3) 投标产品必须符合政府采购相关政策及管理规定用户需求书一、背景概述市公安局机房的设计和建设是公安局信息化建设的基础工程，根据公安部及省厅的要求和将来信息化发展的需要，机房建筑总面积约需3４0平方米，机房设计以“规范、安全、实用、美观”为宗旨，使用寿命为10年。
二、机房选址市公安局经讨论决定在市局裙楼二层原警官俱乐部做为市公安局机房，二层房间的基本情况为：●楼板高度约3.4米;建筑面积约340平方米;●框架结构,楼板负荷约500KG；●二楼已通主水管通，消防主管道已通水等。
市局裙楼二层大楼平面图如下：三、改造需求（一）整体布局公安局机房改造工程项目位于市公安局办公大楼辅楼内，改造区域包括二层机房（共260㎡,其中涉及吊顶、地面、墙体、拆除）、二层监控中心（面积约50平米）、一层UPS电源室（面积约45平米）、车库改造油机室（面积约30平米）。
本项目改造内容包括相关综合布线工程、供配电工程（含低压配电至机房引入电缆、油机引入电缆等）、装修工程、机房监控和安全防范（含门禁系统、视频监控系统、环境监控和设备监控系统）、监控中心系统（含电视显示系统）、空调系统、UPS 系统、油机系统等工程的设计、施工、验收和服务。
（二）机房布局1、主机房主机房主要用于安放各类业务主机、前置机、服务器、存贮设备、核心网络设备，设计面积为260M2左右。
机房建设要求
计算机机房建设要求一、计算机机房选址：1、机房要求设在办公区内，要便于工作人员在晚上闭店后的进出。
2、远离大负荷用电设备、远离强震源和强噪声源。
3、要考虑便于安装空调外挂机。
二、机房房间的设置及面积要求：计算机机房一般设有服务器室、终端室、设备间、维修室,总面积应不小于60平方米。
要求服务器室与设备间要相邻，服务器室与终端室间采用玻璃隔断。
各房间的面积可根据实际需要确定。
服务器室内通道与设备间的距离应符合下列规定：①．两相对机柜正面之间的距离不应小于1.5m；②．机柜侧面（或不用面）距墙不应小于0.5m，当需要维修测试时，则距墙不应小于1.2m；③．走道净宽不应小于1.2m。
服务器室净高，应按机柜高度和通风要求确定，宜为2.4～3.0m。
三、服务器室的基本要求：服务器室是机房系统中的核心部分，对环境的要求较高。
对施工的具体要求有：①. 地面要铺设防静电地板, 防静电地板要有可靠的接地措施②. 要有静电泄放措施③. 要采用单独的精密空调系统④. 不宜设采暖散热器。
如设散热器必须采取严格的防漏措施⑤. 有必要的消防措施，要采用气体灭火，不可使用液态或固态灭火⑥. 静电地板下要分别设有强电线槽、弱电线槽⑦. 墙壁上要均布足够的10A的UPS供电三孔插座，地板下要设有若干个10A的UPS供电三孔插座，这些线路在控制柜中都要有独立的开关⑧. 服务器室的上层地面要采取防水措施⑨. 要按照建筑单位提供的楼板承重要求，解决UPS电源电池组的承重问题四、服务器室的环境要求：①. 工作环境温度范围：夏季23±2℃，冬季20±2℃。
②. 工作环境湿度范围：45%~65%。
③. 温度变化率：＜5℃/h 不得凝露。
④. 电源电压范围：220V±10V。
⑤. 电源频率范围：50Hz±Hz。
⑥. 固定网络设备的机架应有良好的通风，保持机架内温（湿）度符合工作环境温（湿）度范围的要求。
⑦. 有必要的防尘措施，符合国际B级，粒径≥μm其个数≤18000/dm³。

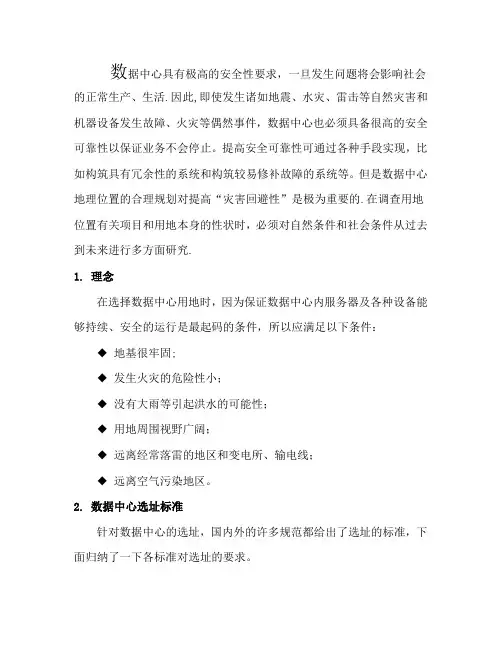

机房选址建议
数据中心具有极高的安全性要求，一旦发生问题将会影响社会的正常生产、生活.因此,即使发生诸如地震、水灾、雷击等自然灾害和机器设备发生故障、火灾等偶然事件，数据中心也必须具备很高的安全可靠性以保证业务不会停止。
提高安全可靠性可通过各种手段实现，比如构筑具有冗余性的系统和构筑较易修补故障的系统等。
但是数据中心地理位置的合理规划对提高“灾害回避性”是极为重要的.在调查用地位置有关项目和用地本身的性状时，必须对自然条件和社会条件从过去到未来进行多方面研究.1.理念在选择数据中心用地时，因为保证数据中心内服务器及各种设备能够持续、安全的运行是最起码的条件，所以应满足以下条件：◆地基很牢固;◆发生火灾的危险性小；◆没有大雨等引起洪水的可能性；◆用地周围视野广阔；◆远离经常落雷的地区和变电所、输电线；◆远离空气污染地区。
2.数据中心选址标准针对数据中心的选址，国内外的许多规范都给出了选址的标准，下面归纳了一下各标准对选址的要求。
2。
1 国内电子计算机机房设计规范（GB 50174-93)电子信息系统机房位置选择应符合下列要求：◆水源充足，电力比较稳定可靠，交通通信方便,自然环境清洁；◆远离产生粉尘、油烟、有害气体以及生产或储存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；◆远离水灾隐患区域;◆远离强振源和强噪声源；◆避开强电磁场干扰。
2。
2 国内电子信息系统机房设计规范(GB 50174-征求意见稿）如表1 所示。
表12.3 国际ANSI/TIA-942—2005 标准中关于数据中心选址。
ANSI/TIA-942-2005 标准附录F 中关于选址的有关参考为:◆数据中心不应靠近附近机场的飞行航线;◆与铁路及高速公路距离大于800m，以保证降低化学物质溅落危险；◆与军事基地距离大于800m，与核设施、国防设施等大于1600m ;◆其他注意事项：污染风险、接近警察局／消防队／医院、地区规划、多路接入、振动问题、环境问题。
机房验收标准
机房验收标准第一篇：机房验收标准验收标准一、验收条件1、完成项目中约定的各子系统的建设内容；2、有完整的技术档案及施工管理资料；3、有主要设备的进场签收清单；4、有施工、监理单位签署的质量合格文件。
二、验收标准1、机房装修一层机房含主机设备区域1、主机设备区域2、网络机房、屏蔽机房、控制室。
装修内容包括：地面、吊顶、墙面、玻璃门。
地面：采用防静电高架地板，规格600*600*35，安装高度为400mm。
地坪做防尘、保温处理。
精密空调周边设置挡水坝。
顶面：铝合金吊顶。
顶面防尘处理后贴橡塑板保温。
墙面：机房与外部的隔墙做保温处理。
墙面为石膏板刷乳胶漆一底二度。
玻璃隔断及门：采用铯钾玻璃隔断，双开门。
门：采用钢制甲级防火门（甲供给安装）。
机房装修所用材料均达到防火等级B1级。
按照GB50462-2008版《电子信息系统机房施工及验收规范》的验收内容来验收。
2、屏蔽机房系统1)屏蔽体及相关部件安装完毕后，首先对其所有焊缝、屏蔽门、波导窗、滤波器、空调连接处等所有屏蔽体的接口处进行检漏，找出泄漏点进行补焊。
2)调试检漏完成后，厂家按国家保密局BMB3-2006(C)级要求,对屏蔽室分别进行14kHz、200kHz、450MHz、950MHz、1GHz、3GHz频段进行自检检测验收，以满足相关要求并提供厂家详细自检测试数据。
（厂家自检测评仪器同国家保密局测评测试中心仪器同类）3、电气系统管路敷设在水平或垂直敷设时，管路在2m以内时，偏差为3mm，全长不超过管子内径的1/2。
管路固定牢固，非焊接方式。
开关安装，低插高于地面0.3m,高插高于地面1.3m；开关与插座安装同一室内高度差不超过5mm，并列安装不大于1mm，垂直偏差不大于0.5mm。
机房配电系统按一级负荷考虑设计，机房系统满配置总设计功率为300KVA。
根据A级机房标准，提供2组总容量为300KVA UPS供电。
UPS配置采用2(N+1)系统,每组配置100KVA UPS 4台，N=3系统；两组独立UPS系统提供双母线供电给计算机主机设备，负责网络机房、屏蔽机房和机房主机设备区域的机柜设备供电。
数据中心机房设计方案
计算机数据中心机房系统设计方案（模板）2016年9月目录1。
机房设计方案41.1概述4 1。
1。
1概述4 1。
1。
2工程概述说明4 1。
1.3设计原则4 1。
1。
4建设内容实施5 1.1。
5设计依据5 1.1.6引用标准6 1。
1。
7设计指标7 1。
1。
9设计思想及特点9 1。
1.10绿色数据中心建设9 1.2装饰装修工程11 1.2.1机房的平面布局和功能室的划分11 1。
2。
2装修材料的选择11 1。
2。
3机房装饰的特殊处理14 1。
3供配电系统（UPS系统）15 1。
3。
1供配电系统设计指标15 1.3.2供配电系统构成16 1.3。
3供配电系统技术说明17 1。
3.4供配电设计17 1。
3。
5电池18 1。
4通风系统（新风和排风）18 1。
4.1设计依据18 1.4。
2设计目标19 1.4.3设计范围19 1.4.4新风系统19 1。
4.5排烟系统19 1。
4。
6风幕机系统20 1.5精密空调系统20 1。
5.1机房设备配置分析20 1。
6防雷接地系统21 1.6.1需求分析21 1.6。
2系统设计22 1。
7综合布线系统23 1.7。
1系统需求分析23 1。
7。
2机房布线方案23 1.7.3子系统主要技术说明24 1。
8门禁系统241.8。
1需求分析24 1。
8.2系统设计24 1。
9机房视频监控26 1。
9。
1项目概述26 1。
9.2设计原则26 1.9.3总体目标27 1。
9。
4设计依据27 1.9。
5机房视频监控规划28 1。
10环境集中监控系统30 1.10。
1概述30 1。
10。
2设备监控分析30 1。
10。
3机房动环设备集中监控平台一套31 1.10.4设计依据32 1.10。
5设计原则32 1。
10。
6系统选型32 1.10.7系统组成33 1.11机柜系统34 1。
11.1设备机柜技术要求分析34 1。
12消防系统35 1。
12.1七氟丙烷灭火系统351.机房设计方案1.1概述1。
监控机房设计方案
广州高新技术产业开发区民营科技园管理委员会民科园核心区视频监控系统机房施工设计方案编制单位：广州易城计算机信息技术有限公司2015年4月5日目录一、工程说明 (3)1．工程项目概况 (3)2．工程范围 (4)3．设计依据 (5)4．设计原则 (5)5．项目需求分析 (6)6. 工程项目设计分类 (7)7．设计方案整体描述 (7)二、设计方案说明—建筑装修工程部分 (8)1．基本情况简介 (8)三、设计方案说明——电气工程部分 (9)1．机房供配电系统 (9)2. 机房照明设计 (11)四、设计方案说明——综合布线部分 (12)1．综合布线系统说明 (12)2．设计说明 (12)五、设计方案说明——防雷及接地保护系统 (12)1. 防雷保护系统 (12)2. 计算机机房的接地 (13)六、设计方案说明——消防部分 (14)1．消防报警灭火系统 (14)1.1消防报警系统设计 (14)1.2自动消防报警系统应具有的作用 (14)2.机房灭火系统 (15)2.1 设计依据 (15)2.2 灭火设计条件 (15)2.3 灭火设计方案 (15)七、设计方案说明——附录部分 (16)1、灾害防护措施 (16)2、计依据及执行标准 (18)一、工程说明1．工程项目概况广州高新技术产业开发区民营科技园管理委员会民科园核心区视频监控机房建设工程（以下简称机房），总规划面积约50多平方米，是广州高新技术产业开发区民营科技园管理委员会民科园核心区视监控中心，具有重要的作用和地位。
所以机房的位置选择非常重要，下面以三个文件中的要求为例说明如下第2.1.2条监控机房位置选择应符合下列要求：一、电子设备比较稳定可靠，操作简单方便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。
第2.1.3条当无法避开强电磁场干扰或为监控系统安全，可采取有效的电磁屏蔽措施。
数据中心机房的系统设计方法以及洁净度要求
数据中心机房的系统设计方法以及洁净度要求一、数据中心机房的系统设计概述1、数据中心(InternetDataCenter,简称IDC)机房设计集建筑、结构、电气、暖通空调、给排水、消防、网络、智能化等多个专业技术于一体。
IDC机房应具有"良好的安全性能、可靠而且不能间断"的特点。
2、IDC机房的环境应满足计算机等各种微电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全防范、防漏、电源质量、振动、防雷和接地等的要求。
并应该是一个安全可靠、舒适实用、节能高效和具有可扩展的机房。
二、IDC机房的设计原则在进行设计时，遵循以下设计原则：1、实用性和先进性；2、安全可靠性；3、灵活性与可扩展性；4、标准化；5、工程的可分期性；6、经济性/投资保护；7、可管理性。
三、IDC机房的设计依据参照执行国家现行的规程、规范和标准。
参照国外关于IDC机房的相关规程、规范和标准。
四、IDC机房的设计范围1、IDC机房的工艺设计；2、电气专业设计；3、暖通空调专业设计；4、给排水专业设计；5、消防专业设计；6、智能化专业设计。
注：应注意考虑建筑、结构设计的实际情况。
五、IDC机房的电气专业设计1、数据中心的等级分为A级、B级和C级；A级为容错型(系统A+系统B)；B级为冗余型；C级为基本型。
2、主机房面积的确定，可根据业主提出的要求，并预留今后业务发展需要的使用面积，支持区及其辅助用房面积的总和应不小于主机房面积的2倍，并应充分考虑机柜设置部位的荷载。
建议不小于1000kg/m2；对其他特殊设备房间应专门考虑荷载。
3、由于IT设备发展非常迅速，应考虑IDC机房扩容的可能性。
同时须重点考虑高低压配电系统、柴油发电机组及其并机系统、UPS机组、UPS并机系统及其UPS并机输出系统、安防及消防系统、综合布线系统等以及这些系统的机房面积的预留。
4、IDC机房电气系统的设计，应根据工艺的要求来确定UPS的系统配置。
山西省机房建设标准
山西省农村信用社县级机房建设标准机房建设是一种涉及到空调及新风技术、供配电技术、自动检测与控制技术、抗干扰技术、防静电技术、综合布线及弱电技术等多种专业的综合性工程。
机房设计与实施必须结合当地需求，对影响计算机设备稳定、可靠运行的各种因素全面分析，从装饰、电气、空调、消防、防雷接地、机房环境监测、机房安全等多方面综合考虑建设内容。
随着全省农村信用社综合业务网络系统建设的推进，急需建设和完善一批技术先进、安全可靠、能及时扩充的现代化机房。
一、机房工程概述机房的基础设施及弱电系统建设，要能最大限度地满足应用系统数据集中运行的需求，满足高性能计算机类设备的运行要求，同时具有标准、稳定、先进和灵活的架构，能随需调整并可持续扩展，能为数据中心运营提供可靠、安全的保障，保证数据及业务安全。
机房面积要求在50m2以上。
除特别说明的以外，整个机房质保期为二年，主要设备质保期不能低于原厂的质保时间和标准。
二、机房建设原则和依据（一）机房设计原则为了将全省农村信用社各级数据机房建设成为现代化集中式智能机房和自动化的办公场所，制定如下机房设计原则：1、安全性和可靠性机房的安全可靠运行是机房建设的头等目标，安全可靠因素包括了防火、防水、防雷击、防电磁泄漏、分区分级进出管理、防静电以及供配电安全等诸多方面，必须保证以上各个环节都安全可靠。
2、科学性和系统性现代化计算机机房不只是一个简单计算机设备摆放的场所，而是由建筑装饰工程、动力供配电系统、监控系统、综合布线系统、空调新风系统、消防灭火系统、专用地线系统、抗浪涌保护系统、安防门禁系统等多个系统组成的综合系统工程，各系统均不是相互隔离的，而是有密切的关联。
为了确保计算机主机，网络等设备的稳定、可靠、安全运行，必须要综合考虑计算机机房各专业系统间运行的系统性。
3、成熟性和实用性以满足功能为要求，降低成本为原则，设计风格上简捷明了，具有较好的性能价格比。
所选用的技术及设备均已在以往的工程实践中得到了成熟应用,所选用材料均符合国家环保要求并在以往的工程实践中得到检验，能最大限度满足未来发展的需要。
数据中心机房建设之通风系统方案范本
数据中心机房建设之通风系统方案范本总体设计思想与原则·安全性、可靠性；·先进性、成熟性；·实用性、易于管理性；·灵活性和可扩展性；·国际标准性；·环保、节能、舒适性；·整体规划、合理布局，适合现场状况与功能需要。
设计依据1)《电子计算机机房设计规范》GB50174-932)《电子计算机场地通用规范》GB/T-2887-20003)《电子计算机机房施工及验收规范》SJ/T30003-934)《计算机场地安全要求》GB9361-885)《采暖通风与空气调节设计规范》GBJ19-876)所选设备及材料的有关资料7)机房建筑平面图及设计要求设计范围主机房的新风系统；机房排风系统；机房消防排气系统；监控中心的新风系统设计目标新风系统的分区与选型计算为达到机房空气环境洁净、可控的要求，在新风系统的设计上，要求对每一独立的空调处理分区，均应有独立的新风系统。
本项目中，主机房均作为一个独立的空调处理分区处理。
新风量的计算根据机房新风设计规范，新风量取以下三者的较大值：1．不少于空调循环风量的5％；2．按工作人员每人需新风40m3／h计算；3．维持室内正压所需风量；新风机的安装1．新风机安装在新风室内，通过管道引到机房空调侧的吊顶上。
2．在新风机就近的外墙（窗）上开风口安装防雨百叶，直接从室外采集新风。
为在万一发生火灾时，隔绝室内外空气流通，在新风引进风道的室内侧安装电动防火阀，一旦发生火情，自动隔断室内外空气流通。
3．新风经新风机处理后，再经由管道、方形散流器送到专用空调风口处。
4．为防止冷凝水的产生，管道采用20MM厚的橡塑板进行保温。
5．新风机的控制器安装在室内墙壁上，防火阀的控制由消防中控统一控制。
排风及事故排烟系统排风装置为了维持机房区一定的正压，在机房门上隔墙处安装余压阀（W*H=400*150MM）,每1000m3/h新风量配置一个；平时做室内外压差保护，消防时起泄压作用，压差设置在10Pa。
