实用多功能数字时钟设计verilog
西安邮电大学 数字系统设计实验课程设计报告书 2013- 2014 学年第 一 学期
专业： 自动化 班级： 学号 姓名 实用多功能数字时钟设计 一、设计要求 数字钟具有整点报时和校时功能。 （1）以4位LERD数码管显示时、分，时为24进制。 （2）时、分显示数字之间以小数点间隔，小数点以1Hz频率、50%占空比的亮、灭规律表示秒计时。 （3）整点报时采用蜂鸣器实现。每当整点前控制蜂鸣器以低频鸣响4次，响1s、停1s，直到整点前一秒以高频响1s，整点时结束。 （4）采用两个按键分别控制“校时”或“校分”。按下“校时”键时，时显示值以0~23循环变化；按下“校分”键时，分显示值以0~59循环变化，但时显示值不能变化。
二、背景知识介绍 （1）Verilog HDL简介 Verilog HDL是一种硬件描述语言，用于从算法级、门级到开关级的多种抽象设计层次的数字系统建模。被建模的数字系统对象的复杂性可以介于简单的门和完整的电子数字系统之间。数字系统能够按层次描述，并可在相同描述中显式地进行时序建模。 Verilog HDL 语言具有下述描述能力：设计的行为特性、设计的数据流特性、设计的结构组成以及包含响应监控和设计验证方面的时延和波形产生机制。所有这些都使用同一种建模语言。此外，Verilog HDL语言提供了编程语言接口，通过该接口可以在模拟、验证期间从设计外部访问设计，包括模拟的具体控制和运行。 Verilog HDL语言不仅定义了语法，而且对每个语法结构都定义了清晰的模拟、仿真语义。因此，用这种语言编写的模型能够使用Verilog仿真器进行验证。语言从C编程语言中继承了多种操作符和结构。Verilog HDL提供了扩展的建模能力，其中许多扩展最初很难理解。但是，Verilog HDL语言的核心子集非常易于学习和使用，这对大多数建模应用来说已经足够。当然，完整的硬件描述语言足以对从最复杂的芯片到完整的电子系统进行描述。 （2）Modelsim简介 Modelsim仿真工具是Model公司开发的。它支持Verilog、VHDL以及他们的混合仿真，它可以将整个程序分步执行，使设计者直接看到他的程序下一步要执行的语句，而且在程序执行的任何步骤任何时刻都可以查看任意变量的当前值，可以在Dataflow窗口查看某一单元或模块的输入输出的连续变化等，比quartus自带的仿真器功能强大的多，是目前业界最通用的仿真器之一。 （3）Quartus工程说明 创建工程时，路径中不允许有中文。 选择芯片系列：Cyclone II 选择芯片型号：EP2C8Q208C8 其余直接下一步。 （创建的工程文件名为：*.qpf文件） 与工程设置： Assignments -> Settings 弹窗右上角：Device…
Device and Pin Options -> Configuration -> Use configuration device: EPCS1 Device and Pin Options -> Dual-Purpose Pins -> nCEO : Use as regular I/O
创建Verilog文件，和 Block Diagram文件。 完成编译后，下载。 编译：Processing -> Start Compilation
引脚分配：Assignments -> Pin Planner 下载程序：Tools -> Programmer ->
Hardware Setup…: 选择对应的下载方式 Mode: JATG 注意文件名后缀为：*.sof 并勾选: Program/Configure
连接下载器线，和USB电源线，点击“Start”下载。 Progress:绿色100%，完成。 该下载方式：掉电后消失，须重新下载。
三、硬件设计 （1）主要部件电路图 按键电路图 蜂鸣器电路图 （2）硬件配置 硬件搭建图
引脚配置图 四、软件设计 （1）Modelsim仿真 1.主程序 module led(clk,clr,miao,fen1,fen2,shi1,shi2,a,jiaos,jiaof,Ring, sel,seg); input clk,clr; input jiaos,jiaof,sel; output miao,fen1,fen2,shi1,shi2,seg; reg [3:0] fen1,fen2,shi1,shi2; reg miao; reg [3:0] sfbz; output reg[7:0] a; output reg Ring; output reg[1:0] sel; output reg[6:0] seg;
always @(posedge clk) begin if(clr) miao<=0; else miao=~miao; end
always @(posedge miao or clr) begin if(clr) a<=0; else if (a==8'd59) a<=0; else a<=a+1; end
always @(posedge miao or clr) begin if(clr) fen1<=0; else if(jiaof && fen1<4'd9) fen1<=fen1+1; else if(jiaof && fen1==4'd9) fen1<=0; else if(fen1==4'd9 && a==8'd59) fen1<=0; else if (a==8'd59 && (a+1)==8'd60) fen1<=fen1+1; else fen1<=fen1; end
always @(posedge miao or clr) begin if(clr) fen2<=0; else if(jiaof && fen1==4'd9 && fen2<5) fen2<=fen2+1; else if(fen2==5 && fen1==9 && a==8'd59) fen2<=0; else if(fen1==9 && a==8'd59) fen2<=fen2+1; else fen2<=fen2; end
always @(posedge miao or clr ) begin if (clr) shi1<=0; else if(jiaos && shi1<4'd9) shi1=shi1+1; else if(jiaos && shi1==4'd9) shi1<=0; else if(shi1==8'd3 && fen1==8'd9 && fen2==8'd5 && a==8'd59 && shi2==4'd2) begin shi1<=0; shi2<=0; end else if( fen1==8'd9 && fen2==8'd5 && a==8'd59 && shi1==8'd9) shi1<=0;
else if( fen1==8'd9 && fen2==8'd5 && a==8'd59) shi1<=shi1+1; else shi1<=shi1; end
always @(posedge miao or clr) begin if (clr) shi2<=0; else if(jiaos && shi2<4'd2) shi2=shi2+1; else if(shi1==8'd3 && fen1==8'd9 && fen2==8'd5 && a==8'd59 && shi2==2) shi2<=0; else if( fen1==8'd9 && fen2==8'd5 && a==8'd59 && shi1==8'd9) shi2<=shi2+1; else shi2<=shi2; end always@(fen1 or fen2 or miao) if(fen1==8'd9 && fen2==8'd5) case (a) 8'd51:Ring=1; 8'd53:Ring=1; 8'd55:Ring=1; 8'd57:Ring=1; 8'd59:Ring=1; default:Ring=1'b0; endcase else Ring=1'b0; endmodule 2.测试程序 module ledtest1; reg clk,clr; wire [3:0] fen1,fen2,shi1,shi2; wire miao; wire Ring; wire [7:0] a; reg jiaos,jiaof; led u1(clk,clr,miao,fen1,fen2,shi1,shi2,a,jiaos,jiaof,Ring); initial begin #10 clk=1; #10 clr=1; #10 clr=1; #10 clr=0; #100 jiaof=0; #100 jiaos=0; #100000 jiaof=1; #100000 jiaos=1; #100 jiaof=0; #100 jiaos=0; clr=0; end always #10 clk=~clk; endmodule 3.Modelsm程序仿真
4.程序仿真波形图
用fpga简易数字钟电路设计实验报告 概述及解释说明
用fpga简易数字钟电路设计实验报告概述及解释说明1. 引言1.1 概述本实验报告旨在介绍使用FPGA（可编程门阵列）设计的简易数字钟电路。
数字钟是一种可以显示时间的时钟装置，广泛应用于日常生活和工业领域。
本文将详细讲解数字钟的设计原理、硬件要求、设计步骤以及实验的实现过程。
1.2 文章结构本文共分为五个部分，即引言、FPGA简易数字钟电路设计、实验实现过程、实验结果分析和结论与总结。
下面将对每个部分进行具体说明。
1.3 目的该实验旨在通过学习和操作FPGA，深入理解数字电路设计的基本原理和方法，并通过设计一个简易的数字钟电路来巩固所学知识。
通过本实验，我们还将探索数字钟电路的性能评估和可能的改进方向，并对未来发展方向进行展望。
同时，通过参与这个项目，我们也将获得一定的实践经验和技能提升。
2. FPGA简易数字钟电路设计：2.1 设计原理：在本次实验中，我们使用FPGA（现场可编程逻辑门阵列）来设计一个简易的数字钟电路。
FPGA是一种集成电路芯片，可依据用户需要重新配置其内部互连，从而实现不同的逻辑功能。
我们将利用FPGA的可编程性和强大的计算能力来实现数字钟的功能。
该数字钟电路主要由时钟模块、倒计时模块和显示模块组成。
时钟模块负责产生稳定而精确的脉冲信号作为系统的时基；倒计时模块通过对输入时间进行倒计时操作，并发出相应信号提示时间变化；显示模块用于将倒计时结果以数码管显示出来。
2.2 硬件要求：为了完成该设计，我们需要准备以下硬件设备：- FPGA开发板：提供了外部接口和资源，用于连接其他硬件设备并加载程序。
- 数码管：用于显示时间信息。
- 时钟源：提供稳定而精确的脉冲信号作为系统的时基。
2.3 设计步骤：以下是设计步骤的详细说明：1. 确定所需功能：首先明确数字钟需要具备哪些功能，例如12小时制还是24小时制、倒计时功能等。
2. 确定FPGA型号：根据设计需求和资源限制，选择适合的FPGA型号。
fpga中的模拟时钟和数字时钟
fpga中的模拟时钟和数字时钟
在FPGA（现场可编程门阵列）中，模拟时钟和数字时钟是两
种不同的时钟信号。
1. 模拟时钟：
模拟时钟是连续变化的信号，它可以表示连续时间的变化。
在FPGA中，模拟时钟通常用于模拟信号处理（Analog Signal Processing）和模拟电路仿真。
模拟时钟通常以模拟时钟频率
定义，如100MHz或1GHz。
2. 数字时钟：
数字时钟是离散的信号，它用于同步数字电路操作。
在FPGA 中，数字时钟用于同步逻辑电路的操作和数据传输。
数字时钟通常以数字时钟频率定义，如50MHz或100MHz。
在FPGA设计中，模拟和数字时钟起到了不同的作用。
模拟
时钟主要用于处理和模拟连续信号，例如模拟滤波、混频等操作。
数字时钟用于同步FPGA中的数字逻辑电路，确保逻辑
电路按照预期的时序进行操作，并提供数据的正确传输和处理。
通常情况下，FPGA设计中会引入一个或多个数字时钟信号，
以确保系统的正确运行，并使用时钟分频器等技术来将数字时钟信号转换为模拟时钟信号供模拟电路使用。
总之，模拟时钟和数字时钟是FPGA设计中的两种不同的时
钟信号，用于处理连续信号和同步数字电路操作。
基于FPGA的数字钟设计
基于FPGA的数字钟设计摘要:现实生活中经常会出现需要用时间测定参数数值的情况，服务日常生活和生产。
基于FPGA设计数字电路产品已经成为当前的重要设计方法。
本文设计选用了Quartus软件环境，运用描述逻辑Verilog HDL，由上至下的模式，基于FPGA完成了数字时钟的设计方案。
本次设计成果采用按键对闹钟的起止点进行控制，能够显示时，分，秒等并且能够实现整点报时。
其中的FPGA技术就是本次试验的亮点之一，其设计易于学习，各个模块分工清晰，在模拟软件上很容易运行，还能够适配于许多种环境，因此总体的系统性能指标还是相当有保证的。
关键词:数字钟；FPGA；Verilog HDL；Quartus1.1 课题研究背景在现代社会，数据集成电路已广泛运用于日常日常生活的各行各业。
数据集成电路也在不停拆换。
从起初的整流管、电子管、大中小型集成电路发展趋势为具备特大型集成电路和独特作用的各类专用型集成电路。
可是，因为微电子技术科技进步的迅猛发展，集成电路设计方案和生产制造工作中再也不会由半导体生产商独立担负。
系统软件室内设计师更喜欢立即设计方案专用型集成电路(ASIC)处理芯片，并马上资金投入具体运用，因而发生了当场可编程逻辑机器设备(FPLD)，在其中应用最普遍的是当场可编门阵列(FPGA)。
数字钟是一种选用数字电路设计技术性完成时、分、秒计时的装置，在完成数据与此同时表明时、分、秒的准确时间和精确校正时，体积小、重量轻、抗干扰能力强、对自然环境需要高、高精密、易于开发设计等与在办公系统系统软件等众多行业运用非常普遍的传统式表壳式机械手表对比，数字表更精确、形象化，因为沒有机械设备装置，使用期限长。
1.2 国内外研究现状近些年来已经有许多技术人员针对电子器件以及时钟等技术进行了研究，但真正意义上的数字钟表起源于50年代或60年代。
伴随着在我国数字钟表电源电路销售市场的迅速发展趋势，尤其是十二五阶段经济发展方法这一领土主权主旋律早已明确，与之有关的关键生产制造技术运用和产品研发将变成领域公司关心的焦点。
verilog实现简易24小时计数器
verilog实现简易24⼩时计数器1.顶层数码管显⽰模块`timescale 1ns / 1ps//////////////////////////////////////////////////////////////////////////////////// Company:// Engineer://// Create Date: 18:57:45 08/18/2019// Design Name:// Module Name: dynamic_seg_top// Project Name:// Target Devices:// Tool versions:// Description: //实现简易时钟计数功能//// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://module dynamc_seg_top//---------------------<端⼝声明>---------------------------------------(input clk_50MHZ , //时钟，50Mhzinput rst_n , //复位，低电平有效output reg [ 7:0] seg_sel , //数码管位选output reg [ 7:0] seg_data //数码管段选，即内容显⽰);//---------------------<信号定义>---------------------------------------wire clk_1KHZ ;reg [3:0] data_tmp ;reg [7:0] cnt ;wire [23:0] data ;//----------------------------------------------------------------------// 1k分频例化，扫描⼀个数码管时间为1ms//----------------------------------------------------------------------CLK_DIV #(.width(16),.cnt(50_000))uut(.clk_50MHZ(clk_50MHZ),.rst_n(rst_n),.clk_out(clk_1KHZ));//======================================================================////时，分，秒计数例化////======================================================================clock_cntclk_cnt_uut(.clk_50MHZ(clk_50MHZ),.rst_n(rst_n),.data(data));//----------------------------------------------------------------------// 数码管扫描，8位循环扫描，频率为1k//----------------------------------------------------------------------always @(posedge clk_1KHZ or negedge rst_n)beginif(!rst_n)seg_sel <= 8'b0111_1111;else if(seg_sel==8'b1111_1110)seg_sel <= 8'b0111_1111;elseseg_sel <= ~(~seg_sel>>1);end//----------------------------------------------------------------------// 位选，不同计数对应不同位选编码，也对应分割的不同数据//----------------------------------------------------------------------always @(*)begincase(seg_sel)8'b0111_1111: data_tmp = data[ 3: 0] ; // 位18'b1011_1111: data_tmp = data[ 7: 4] ; // 位28'b1101_1111: data_tmp = 4'ha ; // 位38'b1110_1111: data_tmp = data[11:8] ; // 位48'b1111_0111: data_tmp = data[15:12] ; // 位58'b1111_1011: data_tmp = 4'hb ; // 位68'b1111_1101: data_tmp = data[19:16] ; // 位78'b1111_1110: data_tmp = data[23:20] ; // 位8default: data_tmp = 4'b0000 ;endcaseend//----------------------------------------------------------------------// 段选，将不同分割数据进⾏段选编码，实验平台为2个4位⼀体共阳数码管//----------------------------------------------------------------------always @(*)begincase(data_tmp)4'h0: seg_data = 9'hc0;4'h1: seg_data = 9'hf9;4'h2: seg_data = 9'ha4;4'h3: seg_data = 9'hb0;4'h4: seg_data = 9'h99;4'h5: seg_data = 9'h92;4'h6: seg_data = 9'h82;4'h7: seg_data = 9'hf8;4'h8: seg_data = 9'h80;4'h9: seg_data = 9'h90;4'ha: seg_data = 9'hbf;//4'hb: seg_data = 9'hbf;//第三位和第六位显⽰时钟的分隔线default:seg_data = 9'hc0;endcaseendendmodule2.时分秒计数模块`timescale 1ns / 1ps//////////////////////////////////////////////////////////////////////////////////// Company:// Engineer://// Create Date: 19:51:36 02/25/2020// Design Name:// Module Name: clock_cnt// Project Name:// Target Devices:// Tool versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments:////////////////////////////////////////////////////////////////////////////////////module clock_cnt(input clk_50MHZ,input rst_n,output [23:0]data);reg [7:0] second ;//时钟“秒”reg [7:0] minute ;//时钟“分”reg [7:0] hour ;//时钟“⼩时”wire clk_1HZ ;//----------------------------------------------------------------------//-- 例化计数分频产⽣1HZ时钟//----------------------------------------------------------------------CLK_DIV #(.width(28),.cnt(50_000_000))uut(.clk_50MHZ(clk_50MHZ),.rst_n(rst_n),.clk_out(clk_1HZ));//----------------------------------------------------------------------//-- 秒计数，从0-59计数，1秒加⼀，到59清零//----------------------------------------------------------------------always @(posedge clk_1HZ or negedge rst_n)beginif(!rst_n)second<=8'd0;else if (second[3:0]==4'd9)beginsecond[3:0]<=8'd0;if(second[7:4]==4'd5)second[7:4]<=4'd0;elsesecond[7:4]<=second[7:4]+4'd1;endelsesecond[3:0]<=second[3:0]+4'd1;end//----------------------------------------------------------------------//-- 分计数，从0-59计数，1分钟加⼀，到59清零//----------------------------------------------------------------------always @(posedge clk_1HZ or negedge rst_n)beginif(!rst_n)minute<=8'd0;else if ((second[3:0]==4'd9)&(second[7:4]==4'd5))beginif(minute[3:0]==4'd9)beginminute[3:0] <=4'd0;if(minute[7:4]==4'd5)minute[7:4] <=4'd0;elseminute[7:4] <=minute[7:4]+4'd1;endelsebeginminute[3:0]<=minute[3:0]+4'd1;endendelseminute<=minute;end//----------------------------------------------------------------------//-- ⼩时计数，从0-23计数，1⼩时加⼀，到23清零//----------------------------------------------------------------------always @(posedge clk_1HZ or negedge rst_n)beginif(!rst_n)hour<=8'd0;else if ((second[3:0]==4'd9)&(second[7:4]==4'd5)&(minute[3:0]==4'd9)&(minute[7:4]==4'd5)) beginif(hour[7:4]==4'd2)beginif(hour[3:0]==4'd3)beginhour[3:0] <=4'd0;hour[7:4]<=4'd0;endelsebeginhour[7:4]<=hour[7:4];hour[3:0] <=hour[3:0]+4'd1;endendelsebeginif(hour[3:0]==4'd9)beginhour[3:0] <=4'd0;hour[7:4] <=hour[7:4]+4'd1;endelsebeginhour[3:0] <=hour[3:0]+4'd1;hour[7:4] <=hour[7:4];endendendelsehour<=hour;endassign data[3:0] =second [3:0];//将“秒”的个位数送到数码管第⼀位assign data[7:4] =second [7:4];//将“秒”的⼗位数送到数码管第⼆位assign data[11:8] =minute [3:0];//将“分“的个位数送到数码管第四位assign data[15:12] =minute [7:4];//将”分”的⼗位数送到数码管第五位assign data[19:16] =hour [3:0];//将“时“的个位数送到数码管第七位assign data[23:20] =hour [7:4];//将”时”的个位数送到数码管第⼋位endmodule3.任意时钟分频模块`timescale 1ns / 1ps//////////////////////////////////////////////////////////////////////////////////// Company:// Engineer://// Create Date: 18:54:40 02/25/2020// Design Name:// Module Name: CLK_DIV// Project Name:// Target Devices:// Tool versions:// Description: //任意时钟分频模块//// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments:////////////////////////////////////////////////////////////////////////////////////module CLK_DIV #(parameter width = 28,parameter cnt = 50_000_000)(input clk_50MHZ,input rst_n ,output clk_out);reg [width-1:0] cnt_p;reg cnt_n;reg clk_p;reg clk_n;//上升沿计数器，实现0-49_999_999计数always@(posedge clk_50MHZ or negedge rst_n)beginif(!rst_n)cnt_p <= 1'b0;else if(cnt_p == (cnt-1))cnt_p <= 1'b0;elsecnt_p <= cnt_p + 1'b1;end//上升沿触发时钟分频，实现1HZ时钟输出always@(posedge clk_50MHZ or negedge rst_n)beginif(!rst_n)clk_p<=1'b0;else if(cnt_p<(cnt>>1))clk_p<=1'b0;elseclk_p<=1'b1;endalways@(negedge clk_50MHZ or negedge rst_n)beginif(!rst_n)cnt_n <= 1'b0;else if(cnt_n == (cnt-1))cnt_n <= 1'b0;elsecnt_n <= cnt_n + 1'b1;endalways@(negedge clk_50MHZ or negedge rst_n)beginif(!rst_n)clk_n<=1'b0;else if(cnt_n<(cnt>>1))clk_n<=1'b0;elseclk_n<=1'b1;endwire clk1=clk_50MHZ; //当分频系数为1时，输出时钟wire clk2=clk_p; //当分频系数为偶数时，输出等于clk_pwire clk3=clk_p&clk_n;//当分频系数为奇数时，输出等于clk_p&clk_n assign clk_out=(cnt==1)?clk1:(cnt[0]? clk2:clk3);endmodule4.时分秒仿真testbench⽂件`timescale 100ps / 1ps////////////////////////////////////////////////////////////////////////////////// Company:// Engineer://// Create Date: 22:18:22 02/25/2020// Design Name: clock_cnt// Module Name: C:/mydesign/dybamic_seg1/clk_tb.v// Project Name: dybamic_seg// Target Device:// Tool versions:// Description://// Verilog Test Fixture created by ISE for module: clock_cnt//// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://////////////////////////////////////////////////////////////////////////////////module clk_tb;// Inputsreg clk_50MHZ;reg rst_n;// Outputswire [23:0] data;// Instantiate the Unit Under Test (UUT)clock_cnt uut (.clk_50MHZ(clk_50MHZ),.rst_n(rst_n),.data(data));initial begin// Initialize Inputsclk_50MHZ = 0;rst_n = 0;// Wait 100 ns for global reset to finish#10;rst_n = 1;#10;// Add stimulus hereendalways #1 clk_50MHZ=~clk_50MHZ;endmodule5.显⽰模块仿真testbench⽂件`timescale 1ns / 1ps////////////////////////////////////////////////////////////////////////////////// Company:// Engineer://// Create Date: 15:11:16 02/26/2020// Design Name: dynamc_seg_top// Module Name: C:/mydesign/dybamic_seg1/dy_segtb.v// Project Name: dybamic_seg// Target Device:// Tool versions:// Description://// Verilog Test Fixture created by ISE for module: dynamc_seg_top //// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://////////////////////////////////////////////////////////////////////////////////module dy_segtb;// Inputsreg clk_50MHZ;reg rst_n;// Outputswire [7:0] seg_sel;wire [7:0] seg_data;// Instantiate the Unit Under Test (UUT)dynamc_seg_top uut (.clk_50MHZ(clk_50MHZ),.rst_n(rst_n),.seg_sel(seg_sel),.seg_data(seg_data));initial begin// Initialize Inputsclk_50MHZ = 0;rst_n = 0;// Wait 100 ns for global reset to finish#10;rst_n = 1;#10;// Add stimulus hereendalways #1 clk_50MHZ=~clk_50MHZ;endmodule。

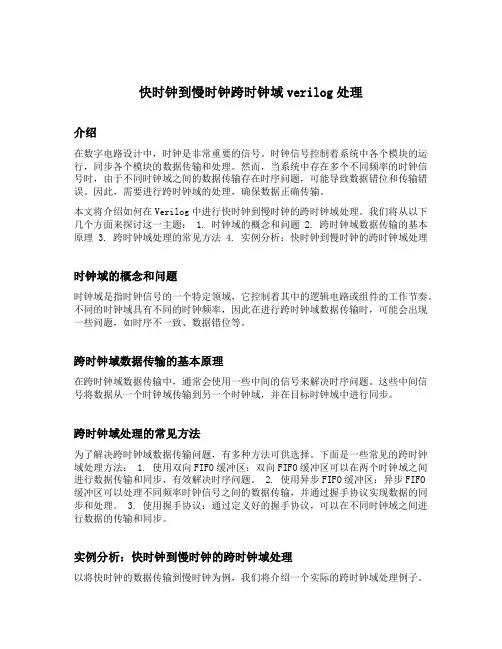

快时钟到慢时钟跨时钟域verilog处理
快时钟到慢时钟跨时钟域verilog处理介绍在数字电路设计中，时钟是非常重要的信号。
时钟信号控制着系统中各个模块的运行，同步各个模块的数据传输和处理。
然而，当系统中存在多个不同频率的时钟信号时，由于不同时钟域之间的数据传输存在时序问题，可能导致数据错位和传输错误。
因此，需要进行跨时钟域的处理，确保数据正确传输。
本文将介绍如何在Verilog中进行快时钟到慢时钟的跨时钟域处理。
我们将从以下几个方面来探讨这一主题： 1. 时钟域的概念和问题 2. 跨时钟域数据传输的基本原理 3. 跨时钟域处理的常见方法 4. 实例分析：快时钟到慢时钟的跨时钟域处理时钟域的概念和问题时钟域是指时钟信号的一个特定领域，它控制着其中的逻辑电路或组件的工作节奏。
不同的时钟域具有不同的时钟频率，因此在进行跨时钟域数据传输时，可能会出现一些问题，如时序不一致、数据错位等。
跨时钟域数据传输的基本原理在跨时钟域数据传输中，通常会使用一些中间的信号来解决时序问题。
这些中间信号将数据从一个时钟域传输到另一个时钟域，并在目标时钟域中进行同步。
跨时钟域处理的常见方法为了解决跨时钟域数据传输问题，有多种方法可供选择。
下面是一些常见的跨时钟域处理方法： 1. 使用双向FIFO缓冲区：双向FIFO缓冲区可以在两个时钟域之间进行数据传输和同步，有效解决时序问题。
2. 使用异步FIFO缓冲区：异步FIFO缓冲区可以处理不同频率时钟信号之间的数据传输，并通过握手协议实现数据的同步和处理。
3. 使用握手协议：通过定义好的握手协议，可以在不同时钟域之间进行数据的传输和同步。
实例分析：快时钟到慢时钟的跨时钟域处理以将快时钟的数据传输到慢时钟为例，我们将介绍一个实际的跨时钟域处理例子。
假设我们有一个快速时钟信号，频率为100 MHz，而我们的目标是将其中的数据传输到一个慢速时钟信号，频率为10 MHz。
由于频率差异，直接将数据传输到慢速时钟域可能会导致时序问题。
基于FPGA的数字钟课程设计
集成电路设计课程设计报告专业班级学号姓名基于FPGA的数字钟课程设计1.任务和设计要求设计具有时、分、秒计数显示，以24小时循环计时的时钟电路，带有清零和校准功能；2.设计原理采用硬件描述语言Verilog 进行编程，实现20MHZ晶振到1HZ的分频；采用verilog 语言实现数字表功能实现的各个模块；通过各个模块的代码生成相应的模块原理图；再将各个模块生成的原理图进行叠加组成一个数字表系统；3.系统设计设计的数字表有6个输入，16个输出；6个输入中，有一个是时钟信号，开发板上的28号引脚输入的50MHZ的时钟信号；一个清零端，当数字表正常显示时，按下清零端可以实现数字钟整体电路图：4.各个模块设计基于EP1C6Q240C8的数字钟设计，有6个模块组成：Fdiv 分频模块Control 模式选择模块Tune 校正模块Zoushi 时间正常运行模块Saomiao 数码管动态扫描模块；Decoder BCD译码模块；Fdiv 模块：功能：实现20MHZ的时钟信号分成10KHZ的信号和1HZ的信号；输入：clk 为20MHZ的时钟信号；输出：f10000HZ 为10KH的时钟信号；F1HZ 为1HZ的时钟信号；Fdiv 模块代码：module fdiv(clk,f10000Hz,f1Hz);output f10000Hz,f1Hz;input clk;reg f10000Hz,f1Hz;integer CNT1=0,CNT2=0;always@(posedge clk)beginif(CNT1<1999)beginCNT1=CNT1+1;f10000Hz<=1'b0;endelsebeginCNT1=0;f10000Hz<=1'b1;endendalways@(posedge f10000Hz)beginif(CNT2<9999)beginCNT2=CNT2+1;f1Hz<=1'b0;endelsebeginCNT2=0;f1Hz<=1'b1;endendendmodulefdiv 模块波形仿真：由于实际的分频波形仿真中，由于要将20MHZ的分成1HZ的，需要将信号缩小20 000 000倍，因此，此处采用将20HZ的先分成10HZ，然后再将10HZ的分成1HZ的时钟信号；在仿真中这样整，在实际演示中再改下代码，实现真正的20MHZ到1HZ的分频；它们只是一个倍数关系而已；Control 模块：功能：实现电子表的正常显示及时间校正模式的转换；输入：key 模式修改键，每来一个高电平，mode加一次。
《可编程逻辑器件及应用》课程设计--基于FPGA的多功能数字时钟
摘要本课程设计给出了一种基于FPGA的多功能数字时钟方法，采用EDA作为开发工具，VHDL语言和图形输入为硬件描述语言，Quartus II 9.0作为运行程序的平台，编写的程序经过调试运行，波形仿真验证，下载到EDA实验箱的FPGA 芯片，实现了设计目该系统主要由分频模块、控制模块、计时模块、显示模块组成。
经编译和仿真所设计的程序，在可编程逻辑器件上下载验证，能够在数码管上完成年、月、日和时、分、秒的分别显示，由按键输入进行数字时钟的校时、清零、暂停功能。
关键词：EDA技术；FPGA；数码管AbstractThe course design gives a FPGA-based multifunctional digital clock using EDA as a development tool, VHDL language and graphical input hardware description language, the Quartus II 9.0 as a platform for running the program, written procedures debugging and running, the waveform simulation downloaded to the FPGA chip to achieve the design goals.The design for a multi-functional digital clock, with a year, month, day, hours, minutes and seconds count display to a 24-hour cycle count, with the pause time, clear function and the hours and minutes setting function.The main system is made up of frequency module, control module, time module, display module. After compiling the design and simulation procedures, the programmable logic device to download verification, the system can complete the year, month, day and the hours, minutes and seconds respectively, using keys to modify, clear , start and stop the digital clock.Key words：EDA technology;FPGA; digital clock; VHDL language; digital tube目录1 绪论................................................................................................................................... .. (1)1.1 课程背景 (1)1.2 设计目的 (1)2 总体设计流程说明 (2)2.1数字时钟的工作原理 (2)3 单元模块设计流程 (5)3.1 分频模块 (5)3.2 计数模块 (5)3.3 控制模块 (7)4 系统调试说明及分析 (10)5 总结 (11)6 附录 (12)1绪论1.1课程背景如今电子产品正向功能多元化,体积最小化,功耗最低化的方向发展。
verilog基本电路设计(包括：时钟域同步、无缝切换、异步fifo、去抖滤波))
Verilog基本电路设计（包括：时钟域同步、无缝切换、异步FIFO、去抖滤波））Verilog基本电路设计共包括四部分：单bit跨时钟域同步时钟无缝切换异步FIFO去抖滤波Verilog基本电路设计之一: 单bit跨时钟域同步（帖子链接：/thread-605419-1-1.html）看到坛子里不少朋友，对于基本数字电路存在这样那样的疑惑，本人决定开贴，介绍数字电路最常见的模块单元，希望给初学者带来帮助，也欢迎大佬们前来拍砖。
如果想要做数字设计，下面这些电路是一定会碰到的，也是所有大型IP，SOC设计必不可少的基础，主要包括异步信号的同步处理，同步FIFO，异步FIFO，时钟无缝切换，信号滤波debounce等等，后面会根据大家反馈情况再介绍新电路。
首先介绍异步信号的跨时钟域同步问题。
一般分为单bit的控制信号同步，以及多bit的数据信号同步。
多bit的信号同步会使用异步FIFO完成，而单bit的信号同步，又是时钟无缝切换电路以及异步FIFO电路的设计基础，这里先介绍单bit信号同步处理。
clka域下的信号signal_a，向异步的clkb域传递时，会产生亚稳态问题。
所有的亚稳态，归根结底就是setup/hold时间不满足导致。
在同一个时钟域下的信号，综合以及布线工具可以在data路径或者clock路径上插入buffer使得每一个DFF的setup/hold时间都满足；但是当signal_a在clkb域下使用时，由于clka与clkb异步，它们的相位关系不确定，那么在clkb的时钟沿到来时，无法确定signal_a此时是否处于稳定无变化状态，也即setup/hold时间无法确定，从而产生亚稳态。
这种异步信号在前后端流程里面是无法做时序分析的，也就是静态时序分析里常说的false_path。
消除亚稳态，就是采用多级DFF来采样来自另一个时钟域的信号，级数越多，同步过来的信号越稳定。
对于频率很高的设计，建议至少用三级DFF，而两级DFF同步则是所有异步信号处理的最基本要求。
