各种电气元件工作原理.
电气元器件原理知识点总结
电气元器件原理知识点总结一、电阻电阻是电路中常用的元器件，它用于限制电流、分压、接地等功能。
电阻的阻值通常用欧姆(Ω)表示，电阻的阻抗随温度的变化而变化。
电流通过电阻时会产生焦耳热，这会导致电阻产生热效应，所以电阻的功率承受能力是其重要的参数之一。
电阻的原理：1. 电阻的材料原理：电阻材料通常采用导电性较差的金属或合金，如铜、铝、镍、铬、钨等。
电阻的材料具有较高的电阻率，能够提供足够的电阻。
2. 电阻的结构原理：电阻一般采用线性电阻、薄膜电阻、厚膜电阻、金属箔电阻等结构形式。
不同的结构形式适用于不同的电路设计需求。
3. 电阻的温度效应：电阻的阻值会随温度的变化而变化，这是由于电阻材料的温度系数引起的。
温度系数是电阻随温度变化而变化的比例系数。
电阻的应用：电阻广泛用于电路限流、防过载、分压、接地等功能。
在电子、通信、电源等领域均有重要应用。
二、电容电容是一种能储存电荷的元器件，它能够在电路中存储能量，并且能够对电压和电流进行滤波和平滑。
电容具有电容值和工作电压等参数。
电容的单位是法拉(F)，一法拉电容所存储的电荷为1库伦(C)。
电容的原理：1. 电容的结构原理：电容通常由两个导电板和介质组成，导电板之间的介质即为电容的储能介质。
常见的电容结构有电解电容、陶瓷电容、聚酯电容等。
2. 电容的电容值：电容的电容值取决于导电板的面积、介质的相对介电常数和板间距。
电容的电容值越大，储存的电荷越多，储存的能量也越大。
3. 电容的工作电压：电容在工作时会受到电压的作用，如果超过电容的额定电压，会导致电容损坏。
因此，电容的工作电压是一个重要的参数。
电容的应用：电容广泛应用于电路中的滤波、平滑、耦合、调谐等功能。
在电子、通信、电源、仪器仪表等领域均有重要应用。
三、电感电感是一种储存磁能的元器件，它对电流和电压有频率依赖的变化。
电感具有电感值和工作电流等参数。
电感的单位是亨利(H)，一亨利电感所储存的磁能为1焦耳(J)。
起动继电器工作原理
起动继电器工作原理
起动继电器是一种常用的电气元件，用于控制大功率设备的启停。
它的工作原理是通过低功率的控制信号，来控制高功率的电路或设备的启动。
具体工作原理如下：
1. 主电路：起动继电器主要由控制回路和负载回路组成。
控制回路是起动继电器的控制部分，负载回路是起动继电器的受控部分。
当控制回路接通时，起动继电器的负载回路闭合或断开。
2. 动作原理：当控制回路中的电流满足起动继电器的动作条件时，起动继电器的线圈会产生磁场。
这个磁场会吸引或释放起动继电器中的触点，从而使得负载回路闭合或断开。
3. 触点作用：起动继电器的触点是控制电流的通断器件，根据不同的工作要求有不同类型的触点。
常见的触点有常开触点（NO）和常闭触点（NC）。
当起动继电器处于待机状态时，
常开触点闭合，常闭触点断开；当起动继电器动作时，常开触点断开，常闭触点闭合。
通过触点的开闭，起动继电器可以控制负载回路的启停。
4. 起动继电器的优点：起动继电器具有体积小、重量轻、操作可靠、寿命长等优点，广泛应用于各种电气设备的控制系统中。
总结起来，起动继电器的工作原理是通过控制回路中的电流来产生磁场，进而使得负载回路的触点开闭，从而实现负载回路的启停控制。

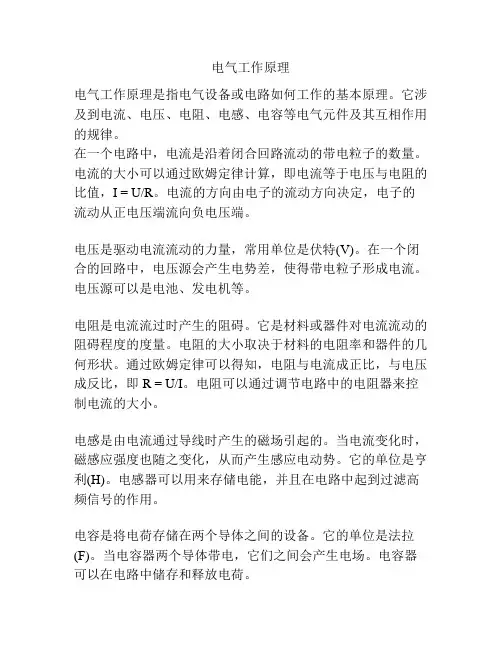

电气工作原理
电气工作原理电气工作原理是指电气设备或电路如何工作的基本原理。
它涉及到电流、电压、电阻、电感、电容等电气元件及其互相作用的规律。
在一个电路中，电流是沿着闭合回路流动的带电粒子的数量。
电流的大小可以通过欧姆定律计算，即电流等于电压与电阻的比值，I = U/R。
电流的方向由电子的流动方向决定，电子的流动从正电压端流向负电压端。
电压是驱动电流流动的力量，常用单位是伏特(V)。
在一个闭合的回路中，电压源会产生电势差，使得带电粒子形成电流。
电压源可以是电池、发电机等。
电阻是电流流过时产生的阻碍。
它是材料或器件对电流流动的阻碍程度的度量。
电阻的大小取决于材料的电阻率和器件的几何形状。
通过欧姆定律可以得知，电阻与电流成正比，与电压成反比，即R = U/I。
电阻可以通过调节电路中的电阻器来控制电流的大小。
电感是由电流通过导线时产生的磁场引起的。
当电流变化时，磁感应强度也随之变化，从而产生感应电动势。
它的单位是亨利(H)。
电感器可以用来存储电能，并且在电路中起到过滤高频信号的作用。
电容是将电荷存储在两个导体之间的设备。
它的单位是法拉(F)。
当电容器两个导体带电，它们之间会产生电场。
电容器可以在电路中储存和释放电荷。
除了这些基本的电气元件，电气工作原理还包括各种电路的工作原理，如放大器、开关电源、滤波器等。
电气工作原理的研究和应用在电子技术、电力系统、通信系统等领域起着重要作用。
通过掌握电气工作原理，人们可以设计和维护各种电气设备，解决电气故障和提高电路性能。
所以，了解电气工作原理对于电气工程师和电子技术人员来说是非常重要的。

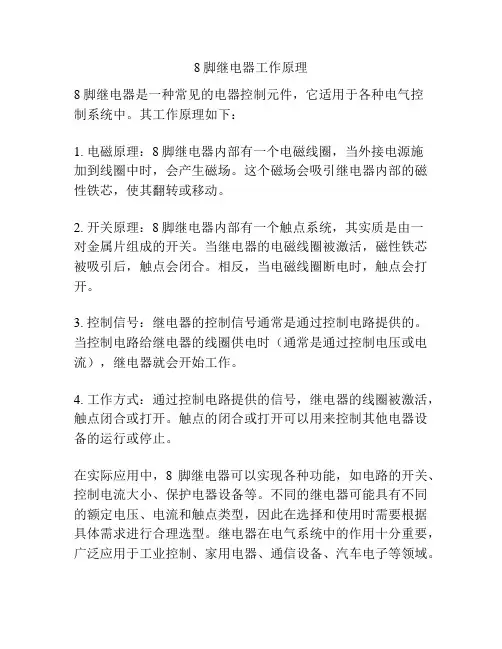

8脚继电器工作原理
8脚继电器工作原理
8脚继电器是一种常见的电器控制元件，它适用于各种电气控
制系统中。
其工作原理如下：
1. 电磁原理：8脚继电器内部有一个电磁线圈，当外接电源施
加到线圈中时，会产生磁场。
这个磁场会吸引继电器内部的磁性铁芯，使其翻转或移动。
2. 开关原理：8脚继电器内部有一个触点系统，其实质是由一
对金属片组成的开关。
当继电器的电磁线圈被激活，磁性铁芯被吸引后，触点会闭合。
相反，当电磁线圈断电时，触点会打开。
3. 控制信号：继电器的控制信号通常是通过控制电路提供的。
当控制电路给继电器的线圈供电时（通常是通过控制电压或电流），继电器就会开始工作。
4. 工作方式：通过控制电路提供的信号，继电器的线圈被激活，触点闭合或打开。
触点的闭合或打开可以用来控制其他电器设备的运行或停止。
在实际应用中，8脚继电器可以实现各种功能，如电路的开关、控制电流大小、保护电器设备等。
不同的继电器可能具有不同的额定电压、电流和触点类型，因此在选择和使用时需要根据具体需求进行合理选型。
继电器在电气系统中的作用十分重要，广泛应用于工业控制、家用电器、通信设备、汽车电子等领域。
电气控制常用元器件原理介绍
电气控制常用元器件原理介绍
电气元件
培训大纲
断路器
交流接触器
中间继电器
热继电器
按钮
指示灯
转换开关
行程开关
端子排
熔断器
时间继电器
电流电压表
变频器
电流互感器
电气元件 — 断路器
1、断路器 1.1 断路器图片：
电气元件 — 断路器
电气元件 —电流互感器
13.电流互感器
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。 在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流,另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。
9.端子排
端子排,意为承载多个或多组相互绝缘的端子组件并用于固定支持件的绝缘部件。端子排的作用就是将屏内设备和屏外设备的线路相连接,起到信号 电流电压 传输的作用。有了端子排,使得接线美观,维护方便,在远距离线之间的联接时主要是牢靠,施工和维护方便。
电气元件 —熔断器
10.熔断器
电气元件 — 断路器
1.3 断路器的原理:
5－过电流脱扣器 6－过载脱扣器 7－失压脱扣器 8－分励脱扣器
电气元件 — 断路器
1.4 断路器符号和型号：
1 文字符号：QF
电气控制回路八种常用元件原理介绍1
电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
脱扣开关工作原理
脱扣开关工作原理
脱扣开关是一种常见的电气元件，在电路中起到切断或连接电流的作用。
它的工作原理可以简单描述如下：
1. 结构组成：脱扣开关通常由导电材料制成的可移动触点和稳定触点组成。
当脱扣开关处于闭合状态时，可移动触点与稳定触点相接触，形成电流通路。
当脱扣开关处于断开状态时，可移动触点和稳定触点之间存在间隙，电流无法通过。
2. 弹簧力：脱扣开关内部通常有一弹簧，起到控制可移动触点位置的作用。
弹簧可以施加一个向闭合方向的力，使可移动触点与稳定触点保持接触。
当外力作用到脱扣开关上，使可移动触点受到力的作用并移动，间隙逐渐增大，最终断开电路。
3. 断开电路：当脱扣开关处于闭合状态时，电流可以流经可移动触点和稳定触点形成的通路，并继续流向其他部件。
当脱扣开关处于断开状态时，电路中断，电流无法通过脱扣开关。
4. 安全保护：脱扣开关通常用于电路的安全保护。
当电路出现故障或超负荷时，外界力作用到脱扣开关上，使其断开电路，以保护电路中其他元件不受损坏。
总结：脱扣开关通过可移动触点与稳定触点的开合来切断或连接电路。
其工作原理基于弹簧力和外界力的作用，在安全保护电路方面发挥重要作用。
电气原理图的工作原理简述
电气原理图的工作原理简述
电气原理图是用符号表示电路元件和连接线的图形符号的图示，用于描述电路的工作原理。
其中，电路元件通过连接线连接起来，形成了一个完整的电路。
工作原理如下：
1. 进行电流的流动：电源的正极通过连接线连接到电路中的元件，例如电阻、电感、电容等，电路中的元件通过连接线连接到电源的负极。
当电源处于工作状态时，电流沿着连接线从正极流向负极，形成了闭合回路。
2. 元件的作用：电阻作为电路中的阻碍元件，会阻碍电流的通过，起到限制电流大小的作用。
电容和电感则是储存和释放电能的元件，电容可以储存电荷并对电流进行平滑处理，而电感可以储存磁场能量，并对电流进行滤波和调整频率的作用。
3. 元件之间的连接：电路中的连接线将各个元件连接在一起，形成了一个闭合回路，确保电流能够流动。
通过连接线的不同连接方式，可以实现电路中元件之间不同的关系，例如串联、并联等。
4. 电源的供电和控制：电源是提供电流的能源，可以是直流电源或交流电源。
它可以根据电路的需要提供恒定的电流或电压。
电路中的控制开关、触发器等元件可以对电路进行控制，如打开、关闭电路或改变电路中的参数。
通过电气原理图，我们可以清晰地看到电路中各个元件之间的关系和作用，帮助我们理解电路的工作原理。
热继电器电气原理
热继电器电气原理一、什么是热继电器电气原理热继电器是一种电磁开关设备，其工作原理是利用电流通过线圈产生的热量，使热敏元件发生温度变化，从而控制继电器的通断状态。
热继电器主要由线圈、触点、热敏元件和辅助触点等组成。
热继电器在电力系统中具有重要的作用，广泛应用于电力和电气控制领域。
二、热继电器的基本结构和工作原理2.1 线圈热继电器的线圈是其重要的组成部分，通常由导线绕制而成。
当通过线圈的电流产生热量时，热量会传递给热敏元件。
2.2 触点热继电器的触点用于控制电路的通断。
触点可以分为常闭触点和常开触点。
当线圈受电流激励时，触点会瞬间闭合或断开，实现继电器的通断控制。
2.3 热敏元件热继电器的热敏元件是通过温度变化来控制继电器工作的重要部件。
热敏元件通常由双金属片或热敏电阻组成，当电流通过线圈产生热量时，热敏元件会发生温度变化，从而引起形状改变或电阻变化，以实现继电器的工作状态。
2.4 辅助触点热继电器的辅助触点用于配合热敏元件的工作，实现更复杂的电气控制功能。
辅助触点通常安装在热继电器的外壳上，与触点相连，可以实现多种电路的切换和控制。
三、热继电器的工作过程3.1 初始状态热继电器初始状态下触点处于断开状态，线圈未通电。
3.2 加热过程当线圈通电时，电流经过线圈产生热量，热量传递给热敏元件。
热敏元件的温度随之升高，当达到一定温度时，热敏元件发生形状变化或电阻变化。
3.3 触点闭合热敏元件的形状变化或电阻变化使得触点闭合。
闭合的触点连接着外部电路，使得电路通断状态改变。
在触点闭合的状态下，继电器可以控制外部负载的通断。
3.4 加热停止当线圈通电停止或供电不足时，热敏元件的温度开始下降。
当温度降低到一定程度时，热敏元件恢复到初始状态，触点断开，控制电路恢复到初始关闭状态。
3.5 辅助触点控制热继电器的辅助触点可以通过控制电路的设计实现更复杂的功能。
辅助触点可以控制其他继电器或开关的通断，从而实现更多的电气控制需求。
学自动化必备的电气控制回路八种常用元件原理
学自动化必备的电气控制回路八种常用元件原理嘿，伙计们！今天我们要聊聊学自动化必备的电气控制回路八种常用元件原理。
这可是咱们自动化小伙伴们的必修课哦！别看这些元件看起来复杂，其实它们就像是咱们生活中的小帮手，帮助我们完成各种任务。
好了，不多说了，让我们开始吧！咱们来聊聊最常见的开关——继电器。
继电器就像是一个小小的开关盒，它可以控制更大的电流。
有了继电器，咱们就可以把一个小小的电流转换成更大的电流，或者把一个大电流分成更小的电流。
这样一来，咱们就可以根据需要来控制电流的大小了。
继电器还有一个好处，就是可以实现远程控制。
比如说，咱们家里的灯光，可以通过继电器来实现遥控开关。
这样一来，咱们就不用走到灯前，再按开关了，直接用手机一摇，就能搞定！接下来，咱们来说说电动机。
电动机就像是一个小小的发动机，它可以把电能转换成机械能。
有了电动机，咱们就可以让一些小型的机械设备动起来。
比如说，咱们家里的吸尘器、电动牙刷等等，都是靠电动机来工作的。
而且，电动机还有很多种类型，比如直流电动机、交流电动机等等。
不同类型的电动机适用于不同的场合，所以在学习自动化的时候，咱们要学会选择合适的电动机哦！除了继电器和电动机之外，还有两种常见的元件：定时器和计数器。
定时器就像是一个小小的闹钟，它可以帮助咱们控制时间。
有了定时器，咱们就可以让一些设备在特定的时间里工作或停止。
比如说，咱们家里的空调，可以根据定时器来设定开关的时间。
这样一来，就可以节省能源了。
而计数器则是一个小小的计算器，它可以帮助咱们记录一些数据。
比如说，咱们在生产线上需要记录产品的数量，就可以用计数器来帮忙。
这样一来，就可以方便地统计数据了。
咱们来说说传感器和执行器。
传感器就像是一个小小的探头，它可以感知周围的环境。
有了传感器，咱们就可以知道周围发生了什么事情。
比如说，温度传感器可以感知周围的温度；压力传感器可以感知周围的压力等等。
而执行器则是一个小小的操作器，它可以根据传感器传来的信息来做出相应的操作。
