数字测图原理与方法试卷A
河南理工大学2008－2009学年第 2 学期
《数字测图原理与方法》试卷（A卷）
考试方式：闭卷本试卷考试分数占学生总评成绩的70%
复查总分总复查人
一、名词解释：（2分×7=14分）
1．数字测图：是以计算机及其软件为核心在外接输入输出设备的支
持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的
测绘系统
2．碎部测量：以控制点为基础，测定碎部点的平面位置和高程，并将其绘制成地形图的测量工作。
3．等高线：指的是地形图上高程相等的各点所连成的闭合曲线
4．图形信息码：
5．DEM：即数字高程模型。
是以数字的形式按一定结构组织在一起，表示实际地形特征空间分布的模型。
6．地形图数据库：是某一区域地形图数据的集合，地形图数据包括地形要素的空间数据和属性数据。
7．地形图：按照一定数学法则，运用符号系统表示地表上的地物，地貌，平面位置及基本的地理要素，且高程用等高线表示的一种普通地图。
二、填空题：（1分×15=15分）
1.
，数字摄影测图、地形图数字化三种
方法。
2.地物符号被分为比例符号、非比例符号、
及半比例符号。
3. 传统数据模型有：关系模型层次模型，网状模型。
4. 数字地形图根据数字化仪不同分为手扶跟踪数字化、扫描屏幕数字化。
5. 地形图采用的数学基础指平面坐标、高程基准、
等高线等高距。
6. 地形图数据包括空间数据、非空间数据和时间因素。
7.地物符号按图形特征可以分为点状符号、线状符号和面状符
号。
三、简答题（共40分）
1．等高线的特征有哪些？（5分）
答：分为首曲·计曲线·间曲线·助曲线
1在同一条等高线上各点的高程都相等。
2等高线是闭合曲线。
3除了
陡崖悬崖之外，等高线既不重合也不相交。
4等高线与山脊线和山谷线正交。
5等高
线平距的大小与地面坡度大小成反比。
2．扫描矢量化的步骤？（5分）
答：
3.与传统测绘地形图的方法相比数字测图的优点表现在哪些方面？（5分）
答：
实现了数字化，自动化。
具有自动化程度高，精度高，不受图幅限制，便于使用管理。
试卷A卷第1页（共2 页）
4.矩形分幅的编号有哪几种方式？（6分）
答：1按图廓西南角坐标编号
2按流水号编号
3按行列号编号
4以为1:5000比例尺图为基础编号
5.全站仪数字测图时，内业工作的步骤？（3分）
答：1将全站仪数据通讯到计算机，2绘制平面图绘制等高线3图形编辑包括常用编辑、图形分幅、图幅整饰。
4成果整理。
6.大比例尺数字地形图的基本要求？（5分）
答：平面坐标系统采用1980年西安坐标系为大地基准，高斯克吕格投影的平面直角坐标系，按3度分带。
7.简单叙述数字高程模型的特点包括哪些方面？（5分）
答：容易以多种形式显示地形信息，精度不会损失，容易实现自动化，实时化。
8.采用全站仪进行地面数字测图，其模式主要有哪两种？分别简要叙述其作业方式。
（6分）
答：
四、计算及作图题（31分）
1.（11分）如图
已知：X A=652.393m, Y A=724.652m
X B=517.645m, Y B=783.624m
α=128°26′35″L BC=98.192m
请求解下列问题：
（1）求C点的坐标（4分）
（2）利用全站仪采集数据，如点B为测站，点A为后视点，C为待采集点，且数据文件名为tg070102，请叙述在B点设站的操作过程。
（7分）
解：
2.写出绘制断面图的步骤，及沿AB方向绘制断面图？（10分）
试卷A卷第2页（共2 页）
3.确定汇水面积(A-B-C-D-E-F-G-H-I-A)?并分析引起面积量算的误差来源？（10分）解：。
潘正风《数字测图原理与方法》(第2版)章节题库(绪 论)
第一章绪论一、名词解释1．测绘答：测绘是指使用测量仪器与工具，通过测量和计算，把地球表面的地形缩绘成地形图，供经济建设、规划设计、科学研究和国防建设使用。
2．测设答：测设又称施工放样，是把图纸上规划好的建筑物、构筑物的位置在地面上标定出来，作为施工的依据。
3．测量学答：测量学是研究地球的形状和大小以及确定地面点位的科学。
二、填空题1．测量学的任务是。
【答案】测绘和测设2．测量学的分类，大致可分为。
【答案】大地测量学、摄影测量学、地图学、工程测量学、海洋测绘学【解析】测绘学按照研究范围、研究对象及采用技术手段的不同，分为以下几个分支学科：大地测量学、摄影测量学、地图学、工程测量学、海洋测绘学。
三、判断题1．经纬仪平板法数字测图主要是进行小比例尺数字地形图的测绘。
（）【答案】错误【解析】经纬仪平板法数字测图主要是进行大比例尺数字地形图的测绘，比例尺为1比5000以上的为大比例尺。
2．GPS-RTK是基于静态模式下的测量。
（）【答案】错误【解析】GPS-RTK技术是根据载波相位差分原理，是基于动态模式下的测量。
四、单选题1．测量学按其研究的范围和对象的不同，一般可分为：普通测量学、大地测量学、（）、摄影测量学、制图学。
A．一般测量学B．坐标测量学C．高程测量学D．工程测量学【答案】D【解析】考查测量学的二级学科，测量学按其研究的范围和对象的不同，一般可分为普通测量学、大地测量学、工程测量学、摄影测量学、制图学等。
2．测量学是研究几何地球的形状和大小，并将设计图上的工程构造物放样到实地的科学。
其任务包括两个部分：测绘和（）。
A．测定B．测量C．测边D．放样【答案】D【解析】考查测绘和测设的概念，测设又称放样，是指将设计图上的工程构造物放样到实地的过程。
五、简答题1．测绘学研究的对象和任务是什么？答：测绘学的研究对象包括大地、海洋、各种工程建设等。
测绘学的任务是研究测定和测设以及推算地面的几何位置、地球形状及地球重力场，据此测量地球表面自然形态和人工设施的几何位置分布，并结合某些社会信息和地理信息的地球分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术。
(NEW)潘正风《数字测图原理与方法》(第2版)配套题库【名校考研真题+章节题库+模拟试题】
3广义的数字测图包括利用 或其它测量仪器进行野外数字化测图；利 用 对纸质地形图的数字化；及利用 、 进行数字化测图等技术。 [山东科技大学2014年]
三、单选题
1测量工作主要包括测角、测距和测（ ）。[山东科技大学2010、 2012、2015年]
A．高差
B．方位角
C．等高线
D．地貌
【答案】A
【解析】高程测量、水平角测量和距离测量是测量的三项基本工作。通 常，将水平角（方向）、距离和高程称为确定地面点位的三要素。
四、简答题
1何谓测绘学？其分支学科有哪些？[山东科技大学2013年]
③在国民经济建设方面，测绘信息是国民经济和社会发展规划中最重要 的基础信息之一。测绘工作为国土资源开发利用．工程设计和施工，城 市建设、工业、农业、交通、水利、林业、通信、地矿等部门的规划和 管理提供地形图和测绘资料。土地利用和土壤改良、地籍管理、环境保 护、旅游开发等都需要测绘工作，应用测绘工作成果。
2测绘学研究的对象和任务是什么？[山东科技大学2015年]
答：（1）测绘学研究的对象是测定和推算地面的几何位置、地球形状 及地球重力场。
（2）测绘学研究的任务是据地球表面自然形态和人工设施的几何分 布，并结合某些社会信息和自然信息的地球分布，编制全球和局部地区 各种比例尺的地图和专题地图。
3海洋测绘及其主要内容。[长安大学2014年]
3地理信息系统的定义及主要功能。[长安大学2014年]
数字测图考试题库1
数字测图原理与方法练习题一、填空题1．广义的数字化测图主要包括：地面数字测图、地图数字化成图和航测数字测图。
2．数字测图的基本思想是将地面上的地形和地理要素转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图。
3. 数字测图就是要实现丰富的地形信息、地理信息数字化和作业过程的制动化或半制动化。
4.计算机屏幕上能显示的图形软件给出了两种表示方式，即矢量图形和栅格图形，对应的图形数据称为矢量数据和栅格数据；而我们的数字测图中通常采用矢量数据结构和绘制矢量图形。
5．数字地形表达的方式可以分为两大类，即数学描述和图像描述。
6.计算机地图制图过程中，制图的数据类型有三种：空间数据、属性数据和拓朴数据。
7.绘图信息包括点的定位信息、连接信息、属性信息。
8．数字测图中描述地形点必须具备的三类信息为：点的三维坐标、测点的属性和测点的连接关系。
9．数字测图系统是以计算机为核心，在硬件和软件的支持下，对地形空间数据进行数据采集、输入、处理、绘图、存储、输出、管理的测绘系统；它包括硬件和软件两个部分。
10．在计算机外围设备中，鼠标、键盘、图形数字化仪和扫描仪，属于输入设备；显示器、投影仪、打印机和绘图仪等，属于输出设备。
11．数字测图系统可区分为现有地形图的数字化成图系统、基于影像的数字成图系统、地面数字测图系统。
12．地面数字测图是利用全站仪或其它测量仪器在野外进行数字化地形数据采集，在成图软件的支持下，通过计算机加工处理，获得数字地形图的方法，其实质是一种全解析机助测图方法。
13．数字测图系统主要由数据输入、数据处理和图形输出三部分组成，其作业过程与使用的设备和软件、数据源及图形输出的目的有关。
14．数字测图的基本过程包括：数据采集、数据处理、图形输出。
15．目前我国主要采用数字化仪法、航测法和大地测量仪器法采集数据。
前两者主要是室内作业采集数据，后者是野外采集数据。
17．数字化测图的特点为：点位精度高、自动化程度高、便于成果更新、增加了地图的表现力、方便成果的深加工利用、可以作为GIS的重要信息源。

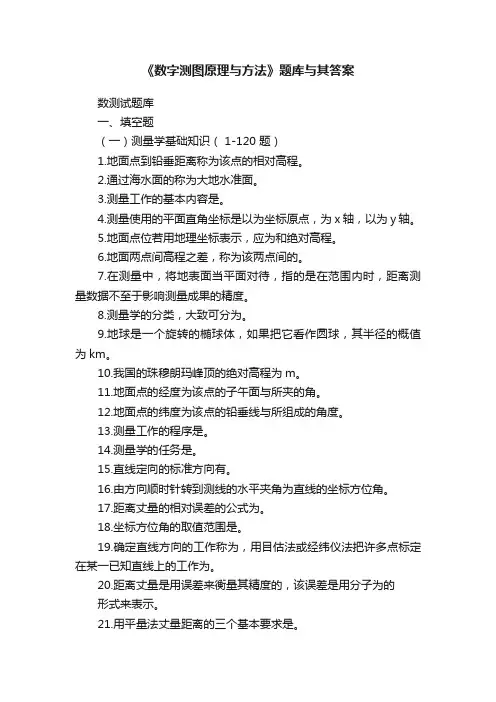

《数字测图原理与方法》题库与其答案
《数字测图原理与方法》题库与其答案数测试题库一、填空题（一）测量学基础知识（ 1-120 题）1.地面点到铅垂距离称为该点的相对高程。
2.通过海水面的称为大地水准面。
3.测量工作的基本内容是。
4.测量使用的平面直角坐标是以为坐标原点，为 x 轴，以为 y 轴。
5.地面点位若用地理坐标表示，应为和绝对高程。
6.地面两点间高程之差，称为该两点间的。
7.在测量中，将地表面当平面对待，指的是在范围内时，距离测量数据不至于影响测量成果的精度。
8.测量学的分类，大致可分为。
9.地球是一个旋转的椭球体，如果把它看作圆球，其半径的概值为km。
10.我国的珠穆朗玛峰顶的绝对高程为m。
11.地面点的经度为该点的子午面与所夹的角。
12.地面点的纬度为该点的铅垂线与所组成的角度。
13.测量工作的程序是。
14.测量学的任务是。
15.直线定向的标准方向有。
16.由方向顺时针转到测线的水平夹角为直线的坐标方位角。
17.距离丈量的相对误差的公式为。
18.坐标方位角的取值范围是。
19.确定直线方向的工作称为，用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。
20.距离丈量是用误差来衡量其精度的，该误差是用分子为的形式来表示。
21.用平量法丈量距离的三个基本要求是。
22.直线的象限角是指直线与标准方向的北端或南端所夹的角，并要标注所在象限。
23.某点磁偏角为该点的方向与该点的方向的夹角。
24.某直线的方位角与该直线的反方位角相差。
25.地面点的标志，按保存时间长短可分为。
26.丈量地面两点间的距离，指的是两点间的距离。
27.森林罗盘仪的主要组成部分为。
28.某直线的方位角为123° 20′，则它的正方位角为。
29.水准仪的检验和校正的项目有30.水准仪主要轴线之间应满足的几何关系为31.由于水准仪校正不完善而剩余的i 角误差对一段水准路线高差值的影响是成正比的。
32.闭和水准路线高差闭和差的计算公式为。
33.水准仪的主要轴线有、、、。

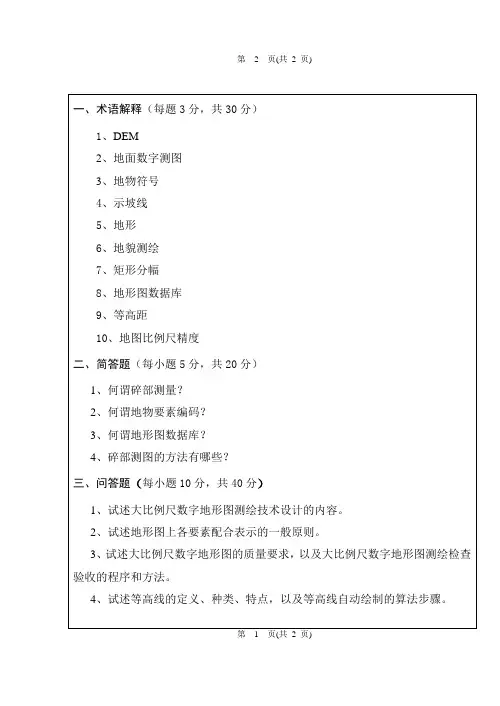

数字测图原理与应用期终考试试题(A)卷
二、简答题（每小题 5 分，共 20 分）
1、即碎部测图 2、不同地物要素的识别码 3、为便于测图及应用，将整个测图区域分成若干规格一定的图幅。 4、极坐标法、交会法等
三、问答题（每小题 10 分，共 40 分）
1、任务简介与测区概况、现有测绘资料分析、技术方案设计、工作计划、安全环保措施 等。 2、 （略） 3、 （略）
第
2
页(共 2 页)
一、术语解释（每题 3 分，共 30 分） 1、DEM 2、地面数字测图 3、地物符号 4、示坡线 5、地形 6、地貌测绘 7、矩形分幅 8、地形图数据库 9、等高距 10、地图比例尺精度 二、简答题（每小题 5 分，共 20 分） 1、何谓碎部测量？ 2、何谓地物要素编码？ 3、何谓地形图数据库？ 4、碎部测图的方法有哪些？ 三、问答题（每小题 10 分，共 40 分） 1、试述大比例尺数字地形图测绘技术设计的内容。 2、试述地形图上各要素配合表示的一般原则。 3、试述大比例尺数字地形图的质量要求，以及大比例尺数字地形图测绘检查 验收的程序和方法。 4、试述等高线的定义、种类、特点，以及等高线自动绘制的算法步骤。
第 1 页(共 2 页)
四、计算题（10 分）
如图 1 所示一水准网，各水准路线长度为 S1 = 2km，S2 = 8km，S3 = 10km，S4 = 8 S5=5km 取 40km 为单位权观测，且每公里观测高差中误差为 mkm= ± 3mm，试求： （1） （2） （3） （4） 各路线观测高差之权； 等权路线 Z1、2 的权及其路线长度； 相加路线 Z1、2+3 的权及其路线长度； 结点 F 高程最或使值的权及其中误差。
4、试述等高线的定义、种类、特点，以及等高线自动绘制的算法步骤。 ：高程相等的相
数字测图原理与方法习题
第一章绪论1、什么叫大地水准面?它有什么特点和作用?2、测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别?3、什么叫高斯投影？高斯平面直角坐标系是怎样建立的?4、我国某处地面点A的高斯平面直角坐标值为x=3234567.89m，y=38432109.87m，问该坐标值是按几度带投影计算而得？A点位于第几带？该带中央子午线的经度是多少？A点在该中央子午线的哪一侧？距离中央子午线和赤道各为多少米？5、何谓绝对高程（海拔）？何谓相对高程（假定高程）？何谓高差？第二章 水准测量1、 进行水准测量时，设A 为后视点，B 为前视点，后视水准尺读数a=1.124m ，前视水准尺读数b=1.435m ，问A 、B 两点的高差hAB 为多少？设已知A 点的高程为20.024m ，问B 点的高程为多少？2、 何谓视差？产生视差的原因是什么？视差应如何消除？3、 什么叫做水准测量的测站检核，其目的是什么？经过测站检核后，为什么还要进行路线检核？①测站检核是指在测站上对后、前视标尺的黑红面读数之差，黑红面所测高差之差进行检核。
目的：若测站上有关观测限差超限，在本站检查发现后即可重测。
②每个测站的误差累积后不能超过一定限度，故要进行路线检核。
4、 何谓水准测量的高差闭合差？如何计算水准测量的容许高差闭合差？ ①水准测量的高差闭合差是指水准测量观测值与重复观测值之差。
②高差闭合差计算：三等水准测量： ()mm L f h 12±= 四等水准测量： ()mm L f h 20±= 普通水准测量： ()mm L f h 40±=L 为符合路线或闭合路线的长度。
以公里为单位。
5、 用DS3水准仪进行水准测量时，为什么尽量保证前后视距相等（绘图说明）？6、 水准测量中设置转点有何作用？在转点立尺时为什么要放置尺垫？何点不能放置尺垫？7、 在表中进行附合水准测量成果整理，计算高差改正数、改正后高差和高程。
数字测图复习题库答案-1(09)
《数字测图原理与方法》复习题参考答案一．填空题1.先控制测量后碎部测量避免误差积累、精度分布均匀和便于分组作业2.经度纬度高程(或答纵坐标X，横坐标Y，高程H)3.假定平面直角坐标系高斯平面直角坐标系4.从高级到低级、整体到局部、由控制测量到碎部测量5.角度距离高差6.测量学上用的方位角是从北端起算，而数学上的角度从X轴起算，为了不改变数学公式，则必须改变坐标轴的名称，数学上的X轴改为Y抽，Y轴改为X铀，并且象限按顺时针排列。
7.确定地面点的位置地球8.水准面、大地水准面和参考椭球面、垂线和法线9.磁子午线方向真子午线方向、建筑物主轴线方向10.离心力引力11.名义长度实际长度短12.相对误差误差与距离长短有关.13.测量时温度无关14.距离和时间距离和相位相位15.往返待测距离所产生的相位差16.脉冲测距法；相位测距法。
17.3km 3—15km l 5km18.真子午线方向与磁子午线方向，真子午线方向与坐标纵轴方向19.真子午线方向，磁子午线方向，纵坐标轴方向20.赤道北极21.脚螺旋圆水准器竖轴微倾螺旋水准管汽泡居中即符合视准轴22.物镜目镜调焦透镜十字丝分划板23.大大24.视准轴不平行与水准管轴的误差、地球曲率及折光差引起的误差25.望远镜水准器基座26.传递测点的高程结实的地面上尺垫27.水准管分划值水准管的长度、水准管内壁光滑程度、液体的纯净度、环境的温度等28. 通过圆水准器中点垂直于该两脚螺旋连线的垂线上 29. 水准管轴与视准轴平行 30. 测站检核 计算检核 成果检核 31. 正比 反比32. 对中 整平 水平度盘中心与测站在同铅垂线上和水平度盘处于水平位置 33. 水平度盘刻划注记是顺时针方向增加的34. 使竖盘指标处于铅垂或接近铅垂的某一固定的位置 补偿器开关 35. 视准轴误差 横轴误差 照准部偏心差36. 水准管轴垂直于竖轴 视准轴垂直于横轴 横轴垂直于竖轴 37. 消除或减弱度盘刻划不均匀误差对测角的影响38. 竖盘随望远镜转动，读数指标不动 盘坐盘右观测取平均值39. 视准轴不与横轴正交所产生的误差 横轴与竖轴不垂直所产生的误差 40. 在同一竖直面内，一点至目标的倾斜视线与水平视线所夹的锐角，铅垂 41. 系统误差 偶然误差 粗差42. 人差 仪器误差 外界环境条件的影响求得观测成果的精度，提出合理的观测方案。
《数字测图原理与方法》(A)试卷11-12-1
1
89°36′30″
2
∑
辅助计算
fβ=
fβ容=
六、综述题（共10分）
1、论述闭合导线的内业计算步骤？并写出主要的计算公式。
A、24B、36C、60D、12
8、使用DJ 光学经纬仪观测某点的竖直角，盘左读数为78°42′18″，盘右读数为281°16′54″，则仪器的竖盘指标差为（）秒
A、-24B、6C、12D、36
9、某一正方形地形图的分幅编号为117°—135.00 — 525.00，则117°表示（）。
A、纬度B、经度C、该图幅两边图廓线的经度差
10在水准测量时估读毫米时产生的误差属于c系统误差d难以确定二填空题每空1分共20在利用钢尺测量ab两点之间的水平距离时往测距离为120236m返测距离为120206m则ab边距离测量的相对误差为若合格则平均距离为路灯在地形图上通常用符号表示
2011-2012学年第1学期
《数字测图原理与方法》试卷（A）
4.测量误差的来源主要包括，，三个方面。
5.测定点的平面位置的方法常有，，等。
6.地形图分幅的方法通常有和两种方法。
7.路灯在地形图上通常用符号表示。
8.在碎部测量工作中，测量碎部点的精度一般（高于或低于）控制点的精度。
9.单一导线的布设形式分为、、和。
三、名词解释（每个2分，共10分）
1、方位角：
2、间曲线是按（）倍的基本等高距绘制而成。
A、1B、1/2C、1/4D、5
3、一直线的坐标正方位角为35°，则它的坐标反方位角为（）。
A、155°B、125°C、305°D、215°
4、光电测距的基本原理用公式表示为（）。
A、ctB、ct/2C、2ctD、ct/4
《数字测图原理与方法》题库及其答案
数测试题库一、填空题（一）测量学基础知识（1-120题）1. 地面点到___________ 铅垂距离称为该点的相对高程。
2. 通过____ 海水面的______ 称为大地水准面。
3. 测量工作的基本内容是__________________________________ 。
4. 测量使用的平面直角坐标是以__________________ 为坐标原点，_______________ 为x轴，以_______________ 为y轴。
5. 地面点位若用地理坐标表示，应为____________ 和绝对高程。
6. 地面两点间高程之差，称为该两点间的__________ 。
7. 在测量中，将地表面当平面对待，指的是在________________ 范围内时，距离测量数据不至于影响测量成果的精度。
8. 测量学的分类，大致可分为________________________________________________ 。
9. 地球是一个旋转的椭球体，如果把它看作圆球，其半径的概值为km 。
10. 我国的珠穆朗玛峰顶的绝对高程为m 。
11. 地面点的经度为该点的子午面与__________ 所夹的 ____ 角。
12. 地面点的纬度为该点的铅垂线与____________ 所组成的角度。
13. 测量工作的程序是__________________________ 。
14. 测量学的任务是____________ 。
15. 直线定向的标准方向有_______________________________________________ 。
16. 由_______________ 方向顺时针转到测线的水平夹角为直线的坐标方位角。
17. 距离丈量的相对误差的公式为_______________________ 。
18. 坐标方位角的取值范围是____________ 。
19. 确定直线方向的工作称为____________ ，用目估法或经纬仪法把许多点标定在某一已知直线上的工作为。
数字测图原理和方法考试及试题集与参考答案(大学期末复习资料)
18.若规定水准仪的i角应校正至20″以下，问：这对前、后视距差为20m的一个测站，在所测得的高差中有多大的影响?
19.三、四等水准测量中为何要规定用“后、前、前、后”的操作次序?
20.在施测一条水准测量路线时，为何要规定用偶数个测站?
21.对一条水准路线进行往返观测有什么好处？能消除或减弱什么误差的影响？
（1）正确高差是多少？（2）水准管轴是否平行视准轴？（3）若不平行，应如何校正？
25．如图所示，在水准点BM1至BM2间进行水准测量，试在水准测量记录表中（见表1）进行记录与计算，并做计算校核（已知 ）。
表1：水准测量记录表
测点
后视读数（m）
前视读数（m）
高差（m）
高程（m）
＋
－
26．按I1ABI2法检校水准仪i角,用钢尺量得D1=5.8m，D2=40.9m。安置水准仪在I1点，得 尺读数 ＝1207mm， 尺读数 ＝1139mm，然后搬水准仪至I2点，又读 尺上读数 ＝1466mm, 尺上读数 ＝1382mm, 问：水准管轴是否平行于视准轴？如果不平行，当水准管气泡居中时，视准轴是向上倾斜还是向下倾斜？ 角值是多少？如何进行校正？
5.简述电子经纬仪的主要特点。它与光学经纬仪的根本区别是什么？
6.简述编码度盘测角系统的测角原理。
7.简述光栅度盘测角系统的测角原理。
8.安置经纬仪时，对中和整平的目的是什么?若用光学对中器应如何进行？
9.试述用方向观测法观测水平角的步骤。如何进行记录、计算？有哪些限差规定？
10.水平角方向观测法中的2c有何含义？为什么要计算2c并检核其互差？
（2） P点位于第几带？该带中央子午线的经度是多少？P点在该带中央子午线的哪一侧？
