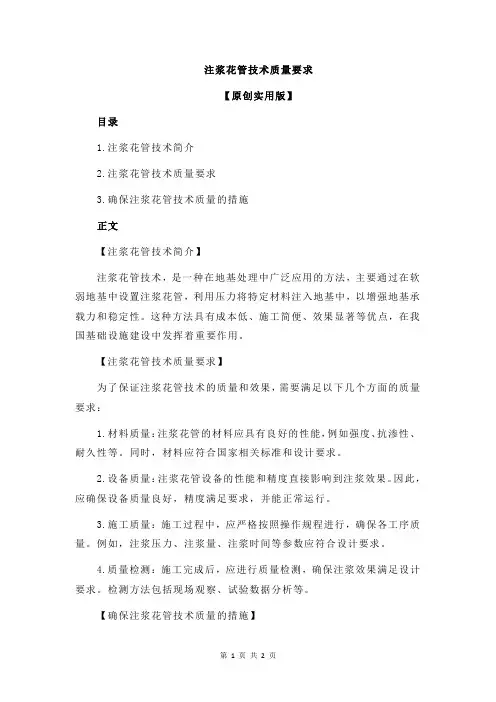

注浆花管技术质量要求【原创实用版】目录1.注浆花管技术简介2.注浆花管技术质量要求3.确保注浆花管技术质量的措施正文【注浆花管技术简介】注浆花管技术，是一种在地基处理中广泛应用的方法，主要通过在软弱地基中设置注浆花管，利用压力将特定材料注入地基中，以增强地基承载力和稳定性。
这种方法具有成本低、施工简便、效果显著等优点，在我国基础设施建设中发挥着重要作用。
【注浆花管技术质量要求】为了保证注浆花管技术的质量和效果，需要满足以下几个方面的质量要求：1.材料质量：注浆花管的材料应具有良好的性能，例如强度、抗渗性、耐久性等。
同时，材料应符合国家相关标准和设计要求。
2.设备质量：注浆花管设备的性能和精度直接影响到注浆效果。
因此，应确保设备质量良好，精度满足要求，并能正常运行。
3.施工质量：施工过程中，应严格按照操作规程进行，确保各工序质量。
例如，注浆压力、注浆量、注浆时间等参数应符合设计要求。
4.质量检测：施工完成后，应进行质量检测，确保注浆效果满足设计要求。
检测方法包括现场观察、试验数据分析等。
【确保注浆花管技术质量的措施】为确保注浆花管技术质量，可以采取以下措施：1.选用优质材料：采购符合国家标准和设计要求的材料，确保材料质量。
2.设备维护和管理：定期对注浆设备进行检查和维护，保证设备性能和精度。
3.加强施工培训：对施工人员进行培训，使其熟练掌握操作规程，保证施工质量。
4.完善质量检测制度：建立健全质量检测制度，确保施工完成后进行及时、准确的质量检测。
5.优化施工方案：根据工程实际情况，制定合理的施工方案，提高注浆效果。
总之，注浆花管技术在地基处理中具有重要作用。
注浆效果检测方法
注浆效果检测方法注浆是一种在工程建设、地质处理等方面常用的技术手段呢。
那怎么知道注浆效果好不好呀？这就需要检测方法啦。
一、取芯检测。
这就像是给注浆后的地方做个小手术，取出一小段芯样来看看。
如果芯样完整，而且能看到浆液均匀地填充在里面，那这注浆效果大概率是不错的。
要是芯样松散或者压根看不到多少浆液的痕迹，那可能注浆就不太理想啦。
不过取芯检测有点小破坏哦，就像给地面或者结构开个小口子，取完芯还得好好修补呢。
二、压水试验。
这个就像是给注浆后的地方来一场小考验。
往里面注水，然后看压力和流量的情况。
如果压力能保持得比较好，流量也比较小，那就说明浆液把那些缝隙啥的都填得比较严实，就像给漏洞都堵上了一样。
要是压力上不去，流量还特别大，那就可能是注浆没到位，还有好多地方是空的或者没填满呢。
三、物探方法。
1. 弹性波法。
这有点像给注浆的地方做个超声波检查。
通过发射弹性波，然后看波的传播速度和波形的变化。
如果注浆效果好，波在里面传播就会比较顺畅，速度也会比较正常，波形也比较规则。
要是注浆不好，波就会像遇到了好多障碍物一样，速度可能变慢，波形也会变得奇奇怪怪的。
2. 电阻率法。
这个就很有趣啦，不同的物质电阻率不一样呢。
注浆后的地方如果浆液填充得好，电阻率就会发生变化。
通过测量电阻率的变化，就可以大致判断注浆的效果啦。
就好像浆液是个小魔法师，改变了这个地方的电阻率特性。
四、沉降观测。
对于一些注浆是为了防止沉降的工程来说，沉降观测可是很重要的检测方法哦。
在注浆前后和注浆过程中，都要密切关注这个地方有没有继续沉降。
如果沉降停止或者沉降量变得很小很小，那注浆效果就是棒棒哒。
要是还在不停地沉降，那可能注浆就没有起到应有的作用呢。
这些检测方法各有各的优缺点，在实际工程中呀，往往会综合使用几种方法，这样就能更准确地知道注浆效果到底好不好啦。
就像给注浆效果做个全方位的“体检”，只有这样才能放心地让工程继续进行下去呢。
边坡花管注浆试验方案A
环境边坡治理工程花管灌浆施工及试验专项施工方案编制单位：编制人：审核人：编制日期： 2016年07月目录1 概述 (1)1.1工程概述 (1)1.2工程地质 (2)1.3花管注浆加固原理 (3)2 试验目的 (6)2.1花管注浆试验目的 (6)2.2花管注浆施工要求 (6)3 试验依据和试验内容 (7)3.1 试验依据 (7)3.2 试验内容 (7)4试验方法 (8)4.1试验部位选择 (8)4.2参数选择 (8)4.3系统布置 (9)4.3.1风、水、电布置 (9)4.3.2制浆站 (9)4.3.3排污系统 (9)4.4灌浆施工方法 (9)4.4.1施工程序 (9)4.4.2花管灌浆施工方法 (10)5 花管注浆试验效果抽芯检测 (118)5.1抽芯钻孔位置与方法 (18)5.2原因分析及建议 (19)6 成果报送 (20)7 人员配置 (21)8主要施工机械设备 (22)9 质量保证体措施 (22)10安全生产保证措施 ................................................... 错误!未定义书签。
11文明施工管理.. (24)1 概述1.1工程概述本工程为重庆康明斯发动机有限公司大马力发动机技术研发中心和大马力发动机生产线项目——环境边坡治理工程，工程位于重庆市两江新区礼嘉镇平场工业园区，规划用地面积约400亩，项目主要包括16栋建(构)筑物，拟采用桩基础、钢筋混凝土框架结构或单层门式刚架轻钢结构，建筑层数为1F～3F。
拟建场地为剥蚀浅丘地貌，原地形主要为坡地农田（高差较大），原地面高程为282.13～320.20m，最大高差达38m，现已基本挖填整平，场地内现状地形起伏不大，周边地形则由北东向南西侧倾斜。
场地按设计标高场平后，在场地东侧、西侧、南侧以及场地内形成环境边坡，情况如下：ABCD段边坡总长约850米，高度2米~13.5米，为土质填方边坡；EFGKMN段边坡总长约403米，高度2米~17.25米，为土质挖方边坡；NP段边坡边坡总长约114米，高度17.45米，为岩质挖方边坡；RSWPQ段边坡总长约650米，高度2米~18.9米，为岩土混合挖方边坡。
注浆管检测报告
注浆管检测报告1. 引言本文档对注浆管的检测过程和检测结果进行详细记录和分析，旨在评估注浆管在使用过程中的质量和性能，为相关工程提供必要的参考和依据。
2. 检测目的注浆管是地下工程中常用的一种管道材料，其质量和性能影响着工程的安全和稳定性。
本次检测的目的是评估注浆管的结构及物理性能，以确保注浆管符合相关标准和要求。
3. 检测方法3.1 外观检查首先，对注浆管的外观进行仔细检查。
检查的重点包括注浆管的表面平整度、颜色、外观缺陷等。
任何明显的表面不平整、颜色异常或其他外观缺陷均需记录并在后续的检测步骤中进行进一步的分析。
3.2 尺寸测量在外观检查完毕后，对注浆管的尺寸进行测量。
测量的重点包括注浆管的长度、直径、壁厚等。
通过测量可以评估注浆管的尺寸是否满足工程设计要求，并可用于后续的结构力学性能分析。
3.3 力学性能测试为了评估注浆管的力学性能，需要进行一系列力学性能测试。
这些测试包括抗压强度测试、抗拉强度测试和屈服强度测试等。
通过这些测试，可以评估注浆管在承受压力、拉力和弯曲力等方面的能力，以及其材料的韧性和强度等性能。
3.4 密度测量注浆管的密度是其物理性能的重要指标之一。
通过测量注浆管的密度，可以评估其密度与材料的均匀性和致密性之间的关系。
密度测量可以采用称重法或液体排除法等方法进行。
3.5 化学性能测试注浆管的化学性能对于其在不同环境中的耐腐蚀性能至关重要。
为了评估注浆管的化学性能，需要进行化学性能测试。
常用的化学性能测试包括酸碱腐蚀试验、盐雾腐蚀试验和高温腐蚀试验等。
根据实际情况选择适当的化学性能测试方法进行。
4. 检测结果经过以上测试和分析，得出以下注浆管的检测结果：•外观检查：注浆管表面平整度良好，无明显外观缺陷；•尺寸测量：注浆管长度符合设计要求，直径和壁厚均在允许范围内；•力学性能测试：注浆管具有良好的抗压、抗拉和屈服强度，符合设计要求；•密度测量：注浆管的密度均匀，致密度达到标准要求；•化学性能测试：注浆管具有较好的耐酸碱、盐雾和高温腐蚀性能。
注浆花管技术质量要求
注浆花管技术质量要求摘要：一、注浆花管技术概述二、注浆花管的质量要求1.材料要求2.设计要求3.施工要求三、质量控制措施1.原材料检测2.生产过程控制3.施工过程监管四、总结与展望正文：注浆花管技术作为一种新型的地下工程支护手段，在我国基础设施建设中得到了广泛的应用。
为确保注浆花管工程的质量和安全，我们有必要了解其技术质量要求。
本文将从注浆花管技术概述、质量要求、质量控制措施和总结与展望四个方面展开论述。
一、注浆花管技术概述注浆花管技术是一种利用注浆材料将花管填充固化的地下支护方法。
它具有施工速度快、支护效果好、成本低等优点。
在我国，注浆花管技术已成功应用于地铁、隧道、基坑等地下工程中。
二、注浆花管的质量要求1.材料要求注浆花管的材料应具有较好的力学性能、抗渗性能和耐久性。
常用的材料有水泥、砂、碎石等。
此外，还需根据工程地质条件和施工环境选择合适的注浆材料。
2.设计要求注浆花管的设计应根据工程实际情况，确定合理的布置、直径、长度等参数。
设计时还需考虑注浆材料的性质、地下水位、土层条件等因素。
3.施工要求施工过程中，应严格按照设计要求进行，确保注浆花管的质量和安全。
施工要点包括：钻孔质量、注浆材料配比、注浆压力、固化时间等。
三、质量控制措施1.原材料检测对注浆花管的原材料进行严格检测，确保其性能指标满足设计要求。
检测项目包括：材料质量、抗压强度、抗渗性能等。
2.生产过程控制在生产过程中，加强对注浆花管的制作和养护环节的控制。
制作过程中要确保尺寸准确、表面光滑；养护过程中要保持湿度，防止裂缝产生。
3.施工过程监管施工过程中，加强对施工现场的监管。
监督施工单位严格按照设计要求和施工规范进行，对关键环节进行重点监控。
四、总结与展望注浆花管技术在地下工程中具有广泛的应用前景。
通过掌握其技术质量要求，我们可以确保工程的质量和安全。
注浆效果检测及辅助措施总结
注浆效果检测及辅助措施
注浆施工结束后，通过注浆体内钻孔，用压水、注水或抽水等办法测定地基的流量及渗透系数，不合格者需进行补充注浆。
检查孔的数目约为总注浆孔数的5～10%，布孔的重点是地质条件不好的地段以及注浆质量较差或有疑问的部位。
通过钻孔，从注浆体内取出原状样品，送实验室进行必要的试验研究。
实践经验证明，通过这类检测可得出下述几项重要的物理力学性能指标，据此能对注浆效果作出比较确切的评价:
(1)、样品的密度；
(2)、结石的性质；
(3)、浆液充填率及剩余孔隙率；
(4)、无侧限抗压强度及抗剪强度；
(5)、渗透性及长期渗流稳定性；
采用挖探或其他方法检验止水加固效果。
根据该工程的特点和难点，以及地下工程的不可预见性，在工程施工中难免存在不尽人意的地方，因此，在施工过程中，还应采取如下措施：（1）、加强对现况管线及房屋的监控，及时反馈信息，以便指导注浆施工及时对工艺参数进行合理调整，确保现况管线及房屋的相对稳定。
（2）、在开挖过程中加强对前方的探水，发现问题及时采取小导注浆工艺进行工艺补救（类似工程中采用效果较好）
（3）初支施工时，预留一定数量的注浆量，在必要时可通过补偿注浆控制现况管线及房屋的情况，确保其相对稳定。
关于花管注浆加固铁路路基一次性注浆量达标的技术探讨
收稿日期:2023-03-10作者简介:罗鹏宇(1995 ),男,助理工程师,大学本科㊂关于花管注浆加固铁路路基一次性注浆量达标的技术探讨罗鹏宇(河北省沧州市肃宁县神华路朔黄铁路公司,河北沧州 062350) 摘 要:花管注浆技术是整治铁路路基下沉病害的一种常用技术,在铁路既有线上被广泛使用㊂在整治过程中,花管注浆量能否一次性达到设计要求是影响路基加固效果的主要因素㊂文章以某路基下沉综合整治工程为例,通过施工中的试验,采用排除法㊁控制变量法对影响注浆达标量的8个因素进行排查,最终形成提高花管注浆达标量的有效手段㊂关键词:花管注浆;加固;铁路路基;一次性注浆量;达标中图分类号:U 213.1 文献标识码:A 文章编号:1007 6921(2023)21 0134 03 在路基下沉病害整治中,花管注浆技术是一种常用技术㊂花管注浆是利用液压原理将浆液均匀地注入地层中,浆液以填充㊁渗透㊁挤密㊁劈裂等方式,将土颗粒或岩石裂隙中的水分和空气排除后占据其位置,经一定时间后,浆液将原来松散的土粒或裂隙胶结成一个整体,形成一个结构新㊁强度大㊁防水性能高和化学稳定性良好的 结石体 ㊂以这种方式很容易产生注浆量不达标的现象,如若注浆量无法达到设计要求,将无法形成0.5m 以上面积的固结土体,影响路基加固效果㊂现以某工程路基下沉综合整治工程为例,通过排除法㊁控制变量法对影响因素进行分析,并提出解决对策,经实践效果检验,可有效提升一次性注浆量达标率㊂1 工程概况某铁路公司路基下沉综合整治工程,路基工点共计47处,工点长度共计5.63k m ,该地段管内工点40处,工点长度2.56k m ,采用花管注浆加固措施㊂注浆孔数6375个,钻孔长度(直径D=0.11m ㊁I I I 类)7933.5m ,注浆量(T G R M 防水型)2456.43m 3,人工挖除清筛回填道砟2093.93m 3;人工捣固道砟2093.93m 3;人工沉落整修长度2.56k m ;探测电缆长度2.56k m ㊂2 注浆一次性不达标原因分析通过对本项目同地其他项目走访,发现通过技术手段可将花管注浆量达标率控制在95%以上,通过总结可影响注浆量达标的共有8个末端因素,分别为交底培训不到位,采用水灰比较小,花管管壁梅花出浆孔过少,压力传递损失,注浆管与花管连接不严密,钻杆提升中土砟掉落二次堵孔,土质松软联通空隙,串孔泄压㊂2.1 交底培训不到位在施工前期对架子队作业人员进行了花管注浆施工技术交底和技术培训,签字齐全,施工作业现场存放有项目部二级交底资料,架子队技术主管对架子队人员及施工队人员进行了三级技术交底和培训,包括护筒埋设㊁注浆㊁搅拌等,明确规定了各工序施工要点,现场人员签字齐全㊂通过对施工队的随机抽查询问,培训效果显著,可排除交底培训不到位因素㊂2.2 采用水灰比较小根据设计图纸要求,采用水灰比控制在0.45ʒ1~0.6ʒ1之间,现场一直采用0.45ʒ1的水灰比进行拌合作业,更改现场水灰比,采用0.6ʒ1的水灰比进行拌合后注浆,并统相同时间内的135孔的注浆量达标情况如表1所示㊂表1 更换水灰比一次性注浆达标对照序号注浆量孔数出现频率/%累计频率/%1在设计注浆量1/3以下5440402设计量的1/3~2/3之间4734.874.83超过2/3但未达到设计量2014.889.64达到设计量1410.4100 经过统计,注浆量达标率为10.4%,无较大变化㊂由此可见,注浆量是否达标与水灰比大小无关㊂2.3 花管管壁梅花出浆孔过少㊃431㊃2023年11月内蒙古科技与经济N o v e m b e r 202321535I n n e r M o n g o l i a S c i e n c e T e c h n o l o g y &E c o n o m yN o .21T o t a l N o .535为验证花管管壁出浆孔数量对注浆量的影响,施工现场安排人员对一批注浆花管进行了管壁出浆孔加密,将设计出浆孔间距10c m梅花形布置更改为5c m梅花形布置,注浆达标量如表2所示㊂表2增多梅花形布置一次性注浆达标对照序号注浆量孔数出现频率/%累计频率/% 1在设计注浆量1/3以下3450502设计量的1/3~2/3之间1725753超过2/3但未达到设计量1014.789.74达到设计量710.3100通过统计这一批次的注浆量发现,达标率未有明显提升㊂2.4压力传递损失为验证压力传递损失情况是否影响注浆量,施工过程中将特种水泥灌浆量拌合地点更改为线路平网旁,并采用50m注浆管㊁100m注浆管㊁150m注浆管㊁200m注浆管,分别统计距离拌合地点加压泵50m内的100个注浆孔㊁50~100m范围内100个注浆孔㊁100~150m范围内100个注浆孔和150m 以外的100个注浆孔的注浆量达标情况如表3所示㊂表3不同距离压力传递一次性注浆达标对照序号距离范围抽样总数vȡV孔数达标率/% 150m内1007272 250~100m1006161 3100~150m1003838 4150m外1001212根据达标率情况发现,在注浆加压泵辐射范围50m内的注浆孔达标率得到显著提升,而在150m 外的注浆达标率仅为12%㊂施工队分别在不同长度注浆管末端安装测压表发现,50m注浆管出浆压力为0.38M P a,与加压泵压力0.4M P a基本一致, 100m注浆管出浆压力0.25M P a,符合设计0.2~ 0.6M P a间的要求,150m注浆管出浆压力仅为0.11M P a,200m注浆管为0.09M P a,均无法达到设计压力㊂由此可见,压力传递损失是影响注浆量达标的因素之一㊂2.5注浆管与花管连接不严密在现场用控制变量法,令注浆管与花管之间的连接未采用丝扣紧密连接,仅仅采用将注浆管插入花管的方式进行注浆,完全无法起到应有的压力注浆效果,由此可见,注浆管与花管之间的连接是否紧密是影响注浆量达标的因素之一㊂2.6钻杆提升中土砟掉落二次堵孔施工现场对钻机提杆的施工过程进行的改进,在钻杆下方铺设一层胶皮垫,遮挡钻杆提升过程中掉落的土㊁砟,防止土㊁砟堵孔,同时测量成孔的有效长度,保证达到设计深度,通过统计采取此种措施后的注浆量达标情况发现,注浆量达标率有所提升,实际注浆量超过设计量2/3的比率得到大幅提升㊂可以确认钻杆提升中土砟掉落二次堵孔是影响注浆量达标的因素之一㊂表4遮挡钻杆提升后一次性注浆达标对照序号注浆量孔数出现频率/%累计频率/% 1在设计注浆量1/3以下1423.023.02设计量的1/3~2/3之间1727.950.93超过2/3但未达到设计量1118.068.94达到设计量1931.1100 2.7土质松软联通空隙施工队某日检查现场发现在注浆时,路基中间水沟侧面出现冒浆现象,此时注浆仅开始20s,注浆量不足设计1/3,在暂停注浆,封堵冒浆位置后,继续补充注浆,注浆量得到有效提高,但通过统计,因土质松软有联通而出现冒浆的情况出现率仅为0.6%,对注浆量达标情况无显著影响㊂通过控制变量法排除土质松软联通空隙是影响注浆达标的因素㊂2.8串孔泄压施工队对现场注浆情况进行检查,发现在注浆时,有浆液从相邻孔洞冒出,此时注浆开始15s,注浆量不足设计1/3,在对相邻孔洞进行封堵后,注浆量达到设计量,但通过统计,串孔出现率为0.9%,对注浆量达标情况无显著影响㊂通过控制变量法排除串孔泄压是影响注浆达标的因素㊂3解决对策3.1通过加压㊁减管长,减少注浆传递压力损失将拌合地点选择在尽量靠近线路处,并采用100m注浆管,控制浆液传递距离,将加压泵压力控制在设计范围的较高值上,并在末端设置流量阀和压力表,以控制末端压力㊂实施效果:经通过上述四种措施,有效提高了注浆管末端注浆压力,注浆量一次性合格率得到了有效提升㊂3.2配备隔离垫,防止土㊁砟二次掉落堵孔在钻孔和提杆过程中,在钻杆周围围上橡胶隔离垫,防止土砟在提杆过程中掉落,并在成孔后检查最终成孔深度,防止掉落的土砟或者塌孔造成成孔深度不足㊂实施效果:采取隔离措施后,有效避免了土㊁砟掉落堵孔,保证了有效深度,提升了注浆量合格率㊂㊃531㊃罗鹏宇㊃关于花管注浆加固铁路路基一次性注浆量达标的技术探讨2023年第21期表5封堵领空后一次性注浆达标对照序号要因对策目标措施1压力传递损失通过加压㊁减管长,减少注浆传递压力损失考核合格率100%1.拌合地点选择在尽量靠近线路处;2.采用100m以下注浆管,控制浆液传递距离;3.适当提高加压泵压力2钻杆提升中土砟掉落二次堵孔配备隔离垫,防止土㊁砟二次掉落堵孔孔深达到设计深度1.技术员现场盯控;2.采用胶皮垫隔离钻杆提升中掉落的土㊁砟3注浆管与花管连接不严密施将花管接口和注浆孔接口的连接方式,改为丝扣连接㊂水密性实验合格率100%1.更改加工方式,加工出螺旋丝扣;2.连接完毕后在接缝处洒水,查看有无气泡;3.技术员现场盯控3.3更改接口连接方式将注浆管与花管连接处加工成丝扣形式,花管顶部也加工成配套丝扣,注浆时,中间缠裹生料带,技术员现场盯控,确保连接稳固密实,注浆时在接缝处洒水,查看有无气泡㊂实施效果:现场不再出现以往随意插拔现象,连接气密性得到有效提升,水密性试验中,不再出现气泡,连接密实性得到验证,能够有效确保注浆压力传递至注浆花管溢浆孔四周,注浆效果得到改善㊂4效果检验4.1目标值验证通过针对施工中影响注浆量达标的3项主要原因采取了有效措施,分成4次采集了共计800个花管注浆孔的注浆量情况,并进行了统计,具体如表6所示㊂表6800个花管注浆孔注浆量情况统计序号当日施工孔数达标数量/个出现率/% 120519695.6 219017994.2 319519097.4 421020899.0合计80077396.6从图1中可以看出,注浆量达标率由原来的9%上升到现在的96.6%,达到了目标值(注浆量达标率达到95%以上)㊂图1800个花管注浆孔注浆量实施情况对照4.2经济效益采取措施后注浆量达标率由原来的9%上升至96.6%,免除了侧边打孔再次注浆的返修措施,节约返修打孔注浆机械费20元/每孔,人工费5元/孔,今年共计施工3297孔,共节约费用为(20+5)ˑ(91%-3.4%)ˑ3297=72204(元)4.3技术效益此分析中找到了影响注浆量达标的主要原因,通过精确的分析㊁有效的措施㊁高效的实施,有效地提高了注浆量达标率,进而降低了花管注浆质量缺陷率㊂4.4社会效益通过本次数据分析成果解决了前期施工时注浆量无法达到设计标准的问题,为下一步朔黄铁路在板结较严重地区采用花管注浆工艺进行路基加固提供了可靠的施工经验和工艺可行性验证依据㊂5结论通过以上实践分析,不难看出影响注浆达标量的因素,主要为压力传递损失㊁钻杆提升中土砟掉落二次堵孔及注浆管与花管连接不严密等因素所导致㊂在具体工程实践中,控制好以上因素,可有效提升铁路路基下沉综合整治效果,显著改善铁路路基运营状态㊂[参考文献][1]吴裕铭.花管注浆技术在加固既有铁路软土路基中的应用[J].路基工程,2012(1):130-134.[2]刘明国.铁路路基工程施工技术[M].北京:中国铁道出版社,2014.[3]解宝柱,曾润忠.铁路路基施工与维护[M].北京:中国铁道出版社,2015.[4]舒玉.铁路路基工程[M].北京:中国铁道出版社,2014.[5]程博华.铁路病害的成因与整治措施[J].铁道建筑技术,2011(2).㊃631㊃总第535期内蒙古科技与经济。
花管注浆_精品文档
花管注浆1. 引言花管注浆是一种常用于建筑和土木工程中的注浆技术。
它通过在地下工程结构中注入浆液来增加地层的强度和稳定性。
花管注浆通常用于土壤加固、地基处理、防水处理以及地下水控制。
2. 注浆原理花管注浆通过在地下工程结构中注入浆液，改善地层的物理和力学性质。
注浆浆液通常由水泥、膨润土、高岭土、石膏等材料与水按一定配比混合而成。
注浆浆液的性质可以根据具体工程要求进行调整。
注浆工作通常分为预注浆和正常注浆两个阶段。
在预注浆阶段，注浆剂在地下工程结构周围注入，填充孔隙和裂缝，使地层得到初步加固。
在正常注浆阶段，注浆剂通过花管注浆设备直接注入地下工程结构中，以达到加固目的。
3. 注浆设备3.1 花管注浆机花管注浆机是花管注浆的关键设备之一。
它通常由注浆泵、驱动装置和控制系统组成。
注浆泵通过高压将浆液送入花管，将浆液注入地下工程结构。
3.2 花管花管是用于注浆的管道。
它通常由钢管或塑料管制成。
花管的长度和直径可以根据具体工程要求进行选择。
在注浆过程中，花管可以通过钻孔或挖掘机穿越地下障碍物，将浆液导入目标位置。
3.3 注浆浆液制备设备注浆浆液制备设备用于将水泥、膨润土、高岭土等材料与水按照一定比例进行混合，并搅拌均匀。
这些设备通常包括搅拌罐、输送带和搅拌机等。
4. 注浆施工步骤4.1 前期准备在进行花管注浆前，需要进行适当的前期准备工作。
这包括确定施工方案、勘察地层情况、准备注浆设备和材料等。
4.2 钻孔或挖掘根据施工方案，进行钻孔或挖掘工作。
钻孔深度和孔距需根据工程要求进行设计。
4.3 安装花管在钻孔或挖掘完成后，将花管插入孔洞中。
花管应与地下工程结构保持一定的距离，并与地下工程结构连接紧密。
4.4 注浆操作连接注浆泵和花管，开始注浆操作。
正常注浆过程中，注浆剂通过注浆泵进入花管，沿着花管逐渐注入地下工程结构。
4.5 监测和验收注浆完成后，进行对地下工程结构和注浆效果进行监测和验收。
通过监测数据和实际情况，判断注浆效果是否满足设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
花管注浆及效果检验
清布站溶洞注浆在土墩台完成后，按设计要求在土墩台的方格间进行花管注浆处理，花管间距为2m，注浆处理的范围为为该方格内岩面以上2m。
施工方法：
花管注浆采用地质钻机引孔，花管采用Φ42PVC管材，不注浆部分采用直管，注浆部分采用袖阀管的花管在橡皮上钻孔、方便浆液流出及防止泥沙、水泥浆回流。
钻孔达到岩面后，下PVC注浆管，其最下方2m为开孔花管，管口水泥封堵后，在地面管口处压浆，终浆压力为0.6MPa。
开孔见花管橡皮开孔相片
注浆情况：见VCR1~4
1、从地面下注浆管，约2m，开始注浆；由于有橡皮套，浆液不会从其他管中冒出。
VCR1
2、注浆开始压力0.2MPa；
VCR2
3、注浆压力达到0.6~0.8MPa时，从地面夹缝冒浆，冒浆点离注浆位置约8m。
VCR3、VCR4
注浆效果抽芯检测：
6月7日，对岩面注浆进行抽芯检测，在两个钻孔的抽芯情况看，花管注浆在含软塑状粘土的中粗砂层，和原状粘土层的效果不理想。
1、1#钻孔至基岩面深度24m，基岩面以上2m为含软塑状粘土的中粗砂层，
注浆效果不明显。
2、2#钻孔至基岩面深度27.3m，在砂层上部为粘土层，没有发现有水泥浆
3、2#钻孔在19.8m的位置，粘土层发现水泥浆
原因分析及建议:
花管注浆简化了注浆的流程，袖阀管注浆是芯管直接下到注浆的位置进行分段注浆的，能使同等注浆压力下的注浆效果达到最佳，而PVC花管注浆只在管口
压浆，浆液会在阻力最小的通道中流走，具体的说就是从地层中缝隙较大的部位
流走，钻孔中粘土层有水泥浆处可能该处的地层有裂缝，而对应的砂层中含软塑粘土，相对阻力较大，以致砂层位置注浆效果不均匀。
建议：
一、增加套壳料、芯管注浆到底。
二、注浆压力太小，设计要求注浆压力达到0.6MPa即可，而注浆深度普遍超过20m，注浆压力经过水头压力和管道阻力的作用下，真正压出去的压力只有
0.3~0.4MPa左右，是否能适当加大压力。
三、注浆间距太大，相对于东端头1m×1m间距的袖阀管注浆，岩面注浆的间距2m×2m是否能否作相应调整。
