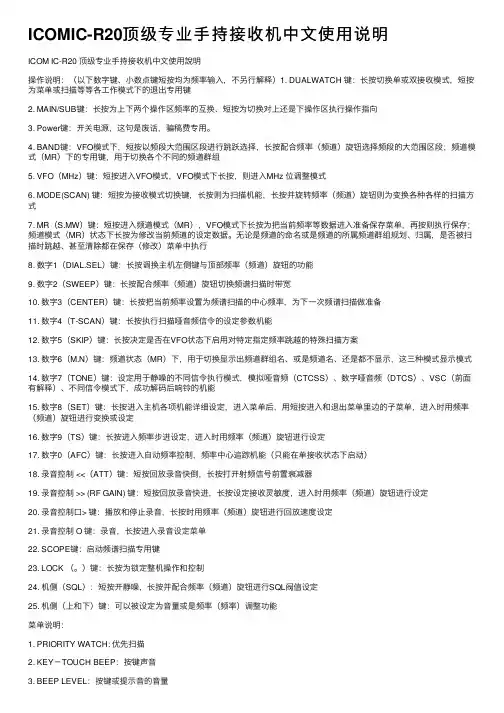

ICOMIC-R20顶级专业手持接收机中文使用说明
ICOMIC-R20顶级专业⼿持接收机中⽂使⽤说明ICOM IC-R20 顶级专业⼿持接收机中⽂使⽤說明操作说明：（以下数字键、⼩数点键短按均为频率输⼊，不另⾏解释）1. DUALWATCH 键：长按切换单或双接收模式，短按为菜单或扫描等等各⼯作模式下的退出专⽤键2. MAIN/SUB键：长按为上下两个操作区频率的互换、短按为切换对上还是下操作区执⾏操作指向3. Power键：开关电源，这句是废话，骗稿费专⽤。
4. BAND键：VFO模式下，短按以频段⼤范围区段进⾏跳跃选择，长按配合频率（频道）旋钮选择频段的⼤范围区段；频道模式（MR）下的专⽤键，⽤于切换各个不同的频道群组5. VFO（MHz）键：短按进⼊VFO模式，VFO模式下长按，则进⼊MHz 位调整模式6. MODE(SCAN) 键：短按为接收模式切换键，长按则为扫描机能，长按并旋转频率（频道）旋钮则为变换各种各样的扫描⽅式7. MR（S.MW）键：短按进⼊频道模式（MR），VFO模式下长按为把当前频率等数据进⼊准备保存菜单，再按则执⾏保存；频道模式（MR）状态下长按为修改当前频道的设定数据。
⽆论是频道的命名或是频道的所属频道群组规划、归属，是否被扫描时跳越、甚⾄清除都在保存（修改）菜单中执⾏8. 数字1（DIAL.SEL）键：长按调换主机左侧键与顶部频率（频道）旋钮的功能9. 数字2（SWEEP）键：长按配合频率（频道）旋钮切换频谱扫描时带宽10. 数字3（CENTER）键：长按把当前频率设置为频谱扫描的中⼼频率，为下⼀次频谱扫描做准备11. 数字4（T-SCAN）键：长按执⾏扫描哑⾳频信令的设定参数机能12. 数字5（SKIP）键：长按决定是否在VFO状态下启⽤对特定指定频率跳越的特殊扫描⽅案13. 数字6（M.N）键：频道状态（MR）下，⽤于切换显⽰出频道群组名、或是频道名、还是都不显⽰，这三种模式显⽰模式14. 数字7（TONE）键：设定⽤于静噪的不同信令执⾏模式，模拟哑⾳频（CTCSS）、数字哑⾳频（DTCS）、VSC（前⾯有解释）、不同信令模式下，成功解码后响铃的机能15. 数字8（SET）键：长按进⼊主机各项机能详细设定，进⼊菜单后，⽤短按进⼊和退出菜单⾥边的⼦菜单，进⼊时⽤频率（频道）旋钮进⾏变换或设定16. 数字9（TS）键：长按进⼊频率步进设定，进⼊时⽤频率（频道）旋钮进⾏设定17. 数字0（AFC）键：长按进⼊⾃动频率控制，频率中⼼追踪机能（只能在单接收状态下启动）18. 录⾳控制 <<（ATT）键：短按回放录⾳快倒，长按打开射频信号前置衰减器19. 录⾳控制 >> (RF GAIN) 键：短按回放录⾳快进，长按设定接收灵敏度，进⼊时⽤频率（频道）旋钮进⾏设定20. 录⾳控制⼝> 键：播放和停⽌录⾳，长按时⽤频率（频道）旋钮进⾏回放速度设定21. 录⾳控制 O 键：录⾳，长按进⼊录⾳设定菜单22. SCOPE键：启动频谱扫描专⽤键23. LOCK （。
icom2820H使用说明
ICOM IC-2820H 深度使用技巧功能键介绍● V/MHz（Scan）：短按该键则进入VFO频率设置模式，多按几下则会让您从十兆位置开始输入，长按则进入扫描状态（VFO模式下长按扫描频率、MR频道模式下长按扫描频道）。
● M/Call(MW)：短按该键进入存储频道模式，再按一下进入CALL频道，再按则进入WX天气频道（如果您机器通过跳线或扩频设置到美国区域版本，才有此项），长按进入频道存储，同时这时候的功能键将出现第五种功能。
1. SEL：按下该键后，我们进入频道群组选择，再按一下进入频道命名，再按则返回频率状态。
这里需要注意的是，频道群组和频道命名都需要通过按下EDIT对应的功能键后进行更改。
2. S.MW：通过长按此键，我们可以把频道的所有相关数据存入指定的频道位置（含归属频道群组和频道命名数据等信息）。
3. CLR：长按此键可以删除当前频道。
4. EDIT：编辑功能，可以用来编辑频道群组和频道名称。
按下后进入第6种功能键的功能，其中左右箭头分别代表光标左右移动改变输入的位置。
5. Back：确定并返回上一层。
● DUP(MONI)：短按此键可切换频率正或负频率偏移方向，或关闭频率偏移。
长按则打开静噪和进入倒频工作状态。
● TONE（DTMF）：模拟或数字亚音频信令的调用，长按此键进入名人堂：众名人带你感受他们的驱动人生马云任志强李嘉诚柳传志史玉柱DTMF存储拨号控制菜单，这里可以打开或关闭DTMF的储存快速拨号功能，存储DTMF号码到指定储存位置中去。
● LOW（PRIO）：短按此键可切换3档输出功率，长按则启动优先扫描功能。
这个功能需要注意的是，启动该功能后，每隔几秒便会返回到优先频道，守候几秒钟后，再回到当前守候频率。
在通话时会造成好像无故掉话的现象，这时，您就要检查是否启动了优先频道扫描功能。
● F键：短按此键可切换不同功能键的功能，并让其显示在屏幕或功能键表面上，长按则能够锁定主机的主要功能。
iCOM2720说明书
0 键 音量电平增加
发射 1750HZ 音调
MW 取消频率输入
选择要编程的存储信道
CLR A 取消扫描及优先功能退出功 信道存储
能设置
D-0FF 进入功能设置
关闭 DTMF 存储功能
SET B 进入需更改功能设置项
T-OFF 键盘直接更改频率
关闭亚音接收/发射功能
ENT C 进入需更改功能设置项
MUTE 静噪电平增加
二、电源连接
1. 电台的供电电源可使用直流电源或 12 伏的汽车电瓶，但必须符合以下条件：输出直流电压为 13.8 伏，输出电流大于 13 安培。
2. 电台的电源线是一根平行的红黑线，红线接直流电源或 12 伏电瓶的正极极片，黑线接电源负极 极片。（电台的电源线不能接反，否则会造成烧毁机器的后果）
北京和瑞信通科技有限公司 TEL：010-88473341,13901194249 FAX：010-88436541
◇显示颜色 可选琥珀色(默认色)或绿色。
北京和瑞信通科技有限公司 TEL：010-88473341,13901194249 FAX：010-88436541
IC-2720H 简易中文操作说明
8
◇发射亚音 设置发送亚音值，共有 50 个(67.0～254.1Hz)初始值为 88.5Hz。
六、功能设置
1. 按[MAIN·BAND]键选择要设置的左、右波段。 2. 按[SET]键进入功能菜单。 3. 按[SET]或[LOW·PRIO]键选择需要设置菜单项。 4. 旋转[DIAL]旋钮改变设置值。 5. 按[TONE·DTMF]键保存并退出。
◇显示亮度 可调背光亮度，可在 1～4 档可调。
扬声器静音
SQL▲D
IC-2820H 维修手册(E文)
DO NOT rБайду номын сангаасverse the polarities of the power supply when connecting the transceiver.
DO NOT apply an RF signal of more than 20 dBm (100 mW) to the antenna connector (J1). This could damage the transceiver’s front end.
1. 10-digit order numbers 2. Component part number and name 3. Equipment model name and unit name 4. Quantity required
<SAMPLE ORDER>
1110003491 S.IC TA31136FNG IC-2820H MAIN UNIT 5 pieces 8820001210 Screw 2438 screw IC-2820H Top cover 10 pieces
Kingdom, Germany, France, Spain, Russia and/or other countries.
CONTENTS
SECTION 1 SPECIFICATIONS
SECTION 2 INSIDE VIEWS
SECTION 3 DISASSEMBLY INSTRUCTIONS
SECTION 6 PARTS LIST
SECTION 7 MECHANICAL PARTS
IC-2820H中文说明书
IC门禁系统操作说明书
IC门禁系统操作说明书IC门禁系统操作说明书 (1)1.门禁系统操作流程图 (2)2.资料设定菜单设置 (2)3.人事信息设置 (4)3.1部门资料录入或导入 (4)3.2人事资料录入或导入 (6)4.设备管理菜单设置 (8)5.机器设置 (9)6.发卡 (10)7.设置各种门禁权限 (11)7.1门禁状态时间设置 (11)7.2通行时间设置 (13)7.3 假日通行设置 (14)7.4 超级用户设置 (15)7.5电子地图管理 (17)8.下载通行名单 (20)9.数据读取 (22)10.相关报表 (23)11.卡片挂失、解挂、补办新卡操作流程 (24)12.离职操作流程 (25)13.附加功能 (26)1.门禁系统操作流程图2.资料设定菜单设置2.1系统参数-基本参数自动生成工号（递增）：新员工建立人事资料时，在人事资料里自动生成工号，并且每个新工号数字会自动递增1位。
工号长度：设置工号的位数。
（最大12位）；自动生成卡号（递增）：新员工建立人事资料时，在人事资料里自动生成卡号，并且每个新工号数字会自动递增1位。
卡号长度：设置卡号的位数。
建议设置为5－7位卡号，卡号最长不能超过1048575。
单据需要审核生效：考勤管理里面的事务登记的单据需要通过单据审核中心审核才有效。
启用部门权限：主要决定用户权限里的部门权限分配是否启动。
启用卡钟权限：主要决定用户权限里的卡钟权限分配是否启动。
2.2系统参数-门禁参数门禁通行密码：当启用卡+密码开门的时，每个人刷卡输入的密码，密码可定义为工号，卡号，或者用户在人事资料自行定义处理提示门禁卡检测：当钩上该选项，人事资料设定启用卡终止日期的时候，到终止日期，软件会提示过期，需用户进行相应处理注：门禁卡检测只是一个软件提示，不会自动删除门禁通行权限，需手工删除权限2.3系统参数-发卡器参数读卡器验证：发卡启用此项下的各个功能后，无法手工输入卡号，卡号必须通过发卡器来读取。
ICOM—28C VHF车载电台操作说明
ICOM—28C VHF车载电台操作说明ICOM—28C VHF车载电台操作说明 1. VOL电位器同时为按钮式电源开关 2. SQL电位器，按下时为异频工作时监听+或-方向频率一、存储频率的方法：首先选定所需频率，选定信道号，利用步进钮，面板DOWN和UP及话筒上DOWN和UP键进行调谐，按住存储键（TONE右边键）听到三声嘀嘀音→按MR键即完成（信道号下方显示M）。
二、把存储频率变成VFO频率方法：在信道状态→按存储键听到三声嘀嘀音，信道号下面M符号消失，即可。
三、存储信道状态转换到VFO状态：按MR及左边键即可相互转换。
四、改变功率的方法：按HI/LO键即可实现高功率25W 及5W低功率之间转换，在低功率时显示LOW，高功率不显示。
五、收发频率＋、－移频方法：无论在VFO状态或MR状态，只要按动DUP键，均按标准收发＋、－移频0.6MHz（不含存储信道中预先设定过收发差频）。
六、设定收发差频的方法：在存储之前或在VFO应用状态，按SET→跳过TONE部之显示→按面板DOWN或UP键，使之转换到可变差频（固定差频）→按SET键数次回到频率显示状态，或在VFO （可变差频）依需要用步进钮调整至所需差频状态工作，当需要差频工作时按动DUP 键，可按调整好差频＋、－工作，或存入信道。
七、差频工作时＋、－方频率监听功能：在差频工作时，按住SQL键，在“＋”工作时可监听“－”方频率，或相反，松开手后还原。
八、面板步进钮DOWN、UP和话筒上DOWN、UP键适用场合：1.面板步进钮——VFO时可依步进间隙，改变收发频率，在MR 时可改变信道，在设定收发差频时可改变差频频率。
在频率步进时改变步进。
2.面板DOWN、UP键——在VFO状态时可改变1MHz步进。
在信道状态下可改变信道。
在差频固定时选择固定差频或可变差频。
3.话筒：DOWN、UP——在VFO状态时，可改变收发频率，在信道状态时可改变信道，在以上两种状态下，按住时间＞2秒可实现频率扫描和信道扫描。
Icom对讲机ic-v8说明书
一、基本操作打开电源，按下旁边的红色电源键1秒钟，即可打开电源。
1、设定频率（1）用D键选择VFO模式（2）用键盘输入6位数字（频率）（3）按下#键则输入的频率被选定（4）按A键出现“F”,再按“C”键，显示屏“MP”闪烁（5） 按▲▼键，选择频道，然后再按A键出现“F”后，按住“C”键，听到“滴滴”两声，存储完毕。
（6）重复上述程序，存储下一个频率2、 用▲▼上下键安定的频率增加或减少（5，10，12.5，20，25，30，50KHz可选）设定声音大小和静噪深度（1）设定声音大小旋转上面的按钮，可调节声音的大小（2）设定静噪按住旁边的圆柱黑键的同时，按住▲▼键可调节静噪深度（1为最小，10为最大）发射与接收1、设定高低发射功率按下A键，再按下9键，低功率时屏幕右下角显示L。
2、按下PTT为发射，松开PTT为接收显示方式本对讲机为满足不同用户的需要，设有3种显示方式，现实的方式在SET模式中设立1、频率显示、频道显示、频道+名字显示2、按下▲▼键的同时打开电源，则进入初始设立模式，用▲▼键选择dsp.FR(频率显示)或DSP.CH（频率显示）或DSP.NM（频道+频率显示）。
用上面的选钮选择显示方式，按下#键回到通常状态。
选择频道在频率显示方式中，也可以改变已存有的频道进行接受和发射1、按下C键，选择频道，屏幕上有MR显示。
2、 输入两位数的频道号或用▲▼键来选择。
紧急呼叫频道的选择本机设有一个专用键用来存储紧急呼叫用的而频率。
按下B键则紧急呼叫频道被选择，按D键或C键则回到原状态。
键盘锁定按下A键，再按下#键1秒，则锁定键盘。
按下B键则紧急呼叫频道被选择，按D键或C键回到原态。
异频发射发射频率和接受频率不同时使用1、按下A键，而后再按下8键，进入设立模式。
2、 按下▲▼键选择±，用上面的选钮设定频率。
3、按下#键结束设定。
4、按下A键，再按4键，选择”-”(发射频率小于接收频率)或者”+”(发射频率大于接收频率)去掉已编程的本内容：按住SQL键+D键,打开电源即可（二）编程操作本机器共有100个频道可供用户使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ICOM IC-2820H 深度使用技巧功能键介绍● V/MHz（Scan）：短按该键则进入VFO频率设置模式，多按几下则会让您从十兆位置开始输入，长按则进入扫描状态（VFO模式下长按扫描频率、MR频道模式下长按扫描频道）。
● M/Call(MW)：短按该键进入存储频道模式，再按一下进入CALL频道，再按则进入WX天气频道（如果您机器通过跳线或扩频设置到美国区域版本，才有此项），长按进入频道存储，同时这时候的功能键将出现第五种功能。
1. SEL：按下该键后，我们进入频道群组选择，再按一下进入频道命名，再按则返回频率状态。
这里需要注意的是，频道群组和频道命名都需要通过按下EDIT对应的功能键后进行更改。
2. S.MW：通过长按此键，我们可以把频道的所有相关数据存入指定的频道位置（含归属频道群组和频道命名数据等信息）。
3. CLR：长按此键可以删除当前频道。
4. EDIT：编辑功能，可以用来编辑频道群组和频道名称。
按下后进入第6种功能键的功能，其中左右箭头分别代表光标左右移动改变输入的位置。
5. Back：确定并返回上一层。
● DUP(MONI)：短按此键可切换频率正或负频率偏移方向，或关闭频率偏移。
长按则打开静噪和进入倒频工作状态。
● TONE（DTMF）：模拟或数字亚音频信令的调用，长按此键进入DTMF存储拨号控制菜单，这里可以打开或关闭DTMF的储存快速拨号功能，存储DTMF号码到指定储存位置中去。
● LOW（PRIO）：短按此键可切换3档输出功率，长按则启动优先扫描功能。
这个功能需要注意的是，启动该功能后，每隔几秒便会返回到优先频道，守候几秒钟后，再回到当前守候频率。
在通话时会造成好像无故掉话的现象，这时，您就要检查是否启动了优先频道扫描功能。
● F键：短按此键可切换不同功能键的功能，并让其显示在屏幕或功能键表面上，长按则能够锁定主机的主要功能。
● PWR：这是电源开关键。
基础设定● 频道步进设定：这是一个十分重要的功能，用于调整VFO 模式下的频率步进间隔。
操作方法是：首先，按下频率旋钮确认您所需使用的操作区域，然后按下V/MHz(Scan)键，进入到VFO模式。
很多朋友就是因为忽略了这一步，导致无法进入到频率步进的设定。
当您正处在频道存储、Call频道及天气频道状态下时，都是不能进入VFO 模式的。
然后按下F 键，令屏幕下方的左数第二个功能键上方功能显示TS标识，按下它进入频率步进设定。
我们用频率旋钮选择所需步进值，最后按下F键退出即可。
● 操作模式设定：短按几下F键，直到左数第一个功能键上方显示出Mode符号，此时短按下屏幕下方与之对应的功能键，您就能在不同操作模式下自由切换。
DV数字通信模式需要在安装有UT-123 情况下才能够操作。
● 设置中继通信：（VFO模式下）1. 设定中继所需的频差。
我们可以通过短按几下DUP(MONI)键，直到频率上方出现“DUP-”。
一般中继设置为负差频。
2. 频差的设置。
此项功能用于设定频差间隔，比如我们要设置VHF 频差0.6MHz、UHF频差5MHz。
设定的方法是：短按几下F键直到右数第一个功能键上方显示出Menu符号，然后按下它进入操作菜单，用频率旋钮选择Dup/Tone并按下进入，选择Offset Freq，进入后方可进行设定。
这里有一个小技巧，按下V/MHz（Scan）键，就能以兆位为单位进行调整，非常方便快捷。
3. 设定中继台的模拟或数字亚音频信令。
短按几下Tone(DTMF)键，即可切换不同的信令操作模式，这里需要解释一下的是，这个键会有非常多的知识需要您去熟习和认识，详细请看如下功能中英文对照和PA理解后写下的中文解释。
⑴TONE：仅启动模拟亚音频的发送。
⑵TSQL：启动模拟亚音频的发送和接收。
⑶TSQL-R：启动模拟亚音频的发送和接收，反向模式。
⑷TSQL o))：启动模拟亚音频的发送和接收，而且接收正确解码后响铃。
⑸DTCS: 启动数字亚音频的发送和接收⑹DTCS-R：启动数字亚音频的发送和接收，反向模式。
⑺DTCS o))：启动数字亚音频的发送和接收，而且接收正确解码后响铃。
⑻DSQL：启动D-STAR DV模式下的数字呼号认证静噪，发送和接收均作鉴权认证。
这个模式针对目的明确的一对一通信，使用时，发起呼叫者必须先行输入或选定接收方另外一方的呼号，另外通信双方还需要设置认证数字代码（两位数），彼此呼号和数字认证代码，两者在DSQL这种严谨的数字式认证功能上，缺一不可。
数字通信可以玩得很复杂，同时也可以玩得非常简单。
⑼DSQL o))：这个模式与DSQL设置相同，只是增加一个正确解码后收信方响铃提示。
⑽CSQL：启动D-STAR DV 模式下的数字编号认证静噪及寻呼服务，发送和接收均做鉴权认证。
这个模式相对DSQL 而设，前者是一对一通信情况下使用的严谨型认证鉴权功能，CSQL 则属于多人、群组、群呼式的基础型数字认证鉴权功能，如果读者曾经使用过模拟的DTSS系统，相信对这个功能一定会非常熟悉，不仅能够用于个人呼叫，还可以轻易实现群、组呼叫，还能够提供寻呼机功能。
⑾CSQL o))：如果CSQL 基础型数字认证鉴权功能启动后，被正确解码，将会产生响铃提醒。
● 模拟或数字亚音频信令的设定。
设定的方法是：短按几下F键直到右数第一个功能键上方显示出Menu，按下它，屏幕进入操作菜单，用频率旋钮选择Dup/Tone 并按下进入。
如果要设定模拟亚音频的值就选择Repeater Tone（设置发送）、CTCSS Tone （设置接收）；要设置数字亚音频的值，就进入DTCS Code，但数字亚音频仅允许收发相同的数字编码模式，所以也就只有一个设置，而不像专业机可以独立设定收发不同的DTCS值。
频道存储操作简单的办法是：长按下M/Call(MW)键（无论用左边工作区还是右边的，其实都一样，因为频道在存储后，在左和右两个工作区域里边调用时，都是共享的），就会打开新的功能键功能，并显示在屏幕下方。
这时候各个功能键又有了新的功能。
用频率旋钮选择希望的频道位置，然后长按下自左数第二个功能键（上方显示S.MW），就完成存储。
屏幕指示菜单（本章内容请与IC-2820H说明书配合查看）1. 工作模式和数据传送模式。
数字模式下，DPRS （数字位置自动报告）功能中的数据传送格式是可选的。
⑴DV模拟后加上G代表：以标准GPS NMEA 格式命令传送位置数据；此时的传送语句格式为标准的GPS NMEA语句，与市场上几乎所有的GPS、GIS软件全部兼容，此时IC-2820H 自己虚拟为一台最普通的GPS，即使收到对方的数据，也像是自己的位置一样，输出到外部GPS 、GIS 应用软件上，对软件的兼容性非常好。
⑵显示为A时，这时候虽然使用D-STAR数字方式传送信号，但发出的数据格式采用传统APRS语句标准，并能够在菜单中调用传统APRS 的各种设置和选项，例如有LOGO、附带状态、文字等等，直接接驳到传统APRS 软件上方能完全兼容，无间连接。
2. 频差模式。
3. 频道名称显示区（频道信息区）。
4. 信令模式和状态。
5. D-STAR 数字模式下，紧急呼叫状态（后果是：任何接收者无论音量设置多大，都会用自动即时设置为最大的声响、并在屏幕上显示EMR，即使对方启用了“数字呼号认证功能”，扬声器也会无条件输出您的呼叫声音）。
6. GPS 接收器状态（闪烁：未锁定；不闪：锁定；没显示，关闭GPS）。
7. 遥控状态指示（如果启用了远程无线遥控功能，此LOGO就会显示在所使用的指令传送频率旁，该功能需要使用3位认证码登入）。
8. D-STAR 数字模式下，如果双方均启用了“数字呼号认证功能”时，将会屏蔽任何两者之外的数字通信信号。
对于这种状况，如果希望强行Break-In（插入）到他们的对话中去，打破他们的“数字呼号认证功能”壁垒时，启动BK（Break-In的缩写）功能即可。
9. 自动关机功能工作图标。
用户可以在菜单中设定，如果不按下对讲机任何开关一定时间后就会自动关机，节省能源。
主机支持30、60、90、120分钟四种时间选择。
10. 主机锁定提示。
按下F键一秒就能够锁定，重复解除，锁定的规则是可以按需要在菜单中设置的。
11. DTMF 存储发送功能，这个十分方便的功能可以在多功能手咪上直接启动或关闭，在连接EchoLink 或是WiRES-II VoIP 系统时，非常好用。
12. 工作频率。
扫描模式时，显示状态、设定状态下显示细节。
13. 优先监视特定频道或频率。
启动后，每隔几秒就会监听一次。
这有可能会给您造成一种正常接收，但有不明断续“故障”的感觉，我们需要小心使用。
14. 频道编号（MR、存储状态时显示）、群组编号、CALL频状态。
15. 频道跳跃设定（三角型的标识，表识不需要被扫描的频道；P再加三角形标识出在VFO中不需要被扫描的频率）。
16. 用MR表示进入了频道存储MR的状态，VFO下不显示。
17. 当天气预警功能被启动的时候，就会显示此图标。
注意此功能工作时，正常将会间隔地停止，然后去扫描天气预警频道。
18. 信号强度指示器。
19. 射频输出功率，HI高/MID中/LOW低。
20. 主机接收到信号后就会显示此图标，闪烁表示人为打开静噪。
21. 如果把操作区设置为静音，就会显示这个图标，这也是一个常常被误判为机器故障的状况，需要注意使用，出现没有声音的时候，也应该优先查看此功能（详见第27、24页）。
22. 主用操作区标识。
常规理解就是，当前正在操作的区域。
文_黎海（BD7PA）。
