主变压器系统内容
主变压器系统设备安装技术交底
施工技术交底记录项目名称：XXX工程编号:AZ-01-02-29-00-00-001交底内容：1.主变压器到货时充氮运输，安装前检查变压器油箱氮气压力应为0.02MPa〜0.03即a,从变压器本体中取残油化验，具体性能必须符合下列规定：耐压240KV,含水量W25uL∕L,如果不符合上述要求，应通知制造厂妥善处理。
2.变压器到现场先检查冲撞纪录仪，无误后应由有关人员签字认可。
3.清点附件设备，做好安装准备，安装附件所需要的工具应有专人看管，清点记录，施工结束后，应再次清点，工器具不应丢失。
4.冷却器与变压器本体连接时，接口及胶皮圈应擦拭按照干净，连接牢固，无渗漏。
5.压力释放装置厂家已调好，现场不得拆卸，按说明书安装。
6.套管安装前检查油面是否正常，表面应光滑无破损。
套管法兰与升高座法兰胶垫清理干净，套管顶部结构的密封垫安装正确，密封良好，油标应面向外测。
7.瓦斯继电器安装前，检查开口处挡板活动应灵活，接点应良好，安装时箭头应指向储油柜。
8.对储油柜以外的整个变压器抽真空，真空度W133.3Pa,并维持8小时，方可进行真空注油。
9.在抽真空时，必须将在真空下不能承受机械强度的附件，如储油柜、安全气道等与油箱隔离；对允许抽同样真空度的部件，应同时抽真空，抽真空的同时，应每30分钟纪录真空计数值。
10.从油箱下部注入合格的变压器油，其注油速度100L∕min以下,注油口与抽真空口高度至少相差600πun 以上，油面超出铁心100nim时，停止注油，在整个注油过程中真空度应维持在133.3Pa。
注入变压器的油须达到以下指标：击穿电压力40KV 介损W1% 含水量W15uL∕L11.注油后变压器油应达到下列标准：耐压力40KV 微水W15uL∕Ltgδ≤0.5%12.通过变压器储油柜上专用的添油阀，注入合格的变压器油至额定油位。
13.注油结束后1小时才能拆除接地结构。
14.注油后的主体油箱内的油耐压应大于40kv,含水量在15PL/L以下。
主变压器的技术规范
主变压器的技术规范1 技术条件1.1设备的主要参数1.1.1 型式: 户外、三相、双圈绕组、油浸风冷变压器。
1.1.2 额定容量在绕组平均温升≤62.0K时连续额定容量：180MVA1.1.3 绕组额定电压⾼压: 242 2X2.5% kV，低压: 15.75 kV调压⽅式：⽆载调压调压位置：中性点1.1.4 额定频率: 50Hz1.1.5 联接组别标号：YN，d111.1.6 中性点接地⽅式: 低阻接地1.1.7 短路阻抗(以⾼压绕组额定容量为基准)：14% (允许偏差－5 %)4.1.9 套管b. 瓷套颜⾊：褐⾊c. 套管最⼩爬电距离：3.1cm/kV⾼压7812 mm, 低压558mm, ⾼压中性点3751 mm，d. 伞裙的宽度、伞间距符合IEC60815之规定。
e. 套管的试验和其他的性能要求符合IEC60137规定。
4.1.10 套管电流互感器a.变压器线圈温度测量使⽤的套管电流互感器，需由卖⽅单独提供，上述表格不包含此电流互感器。
b. 套管电流互感器符合GB1208、GB16847现⾏标准的规定。
c. 电流互感器最终参数在设计联络会上确定,零序CT根据核算后的套管长度确定是否增加⼀只CT。
4.2性能要求4.2.1 连续额定容量时的温升(周围环境温度40℃):a. 顶层油 52.0Kb. 绕组平均稳升62.0Kc. 油箱、铁⼼和⾦属结构件 77.0 K1.2.2 效率和损耗:在额定电压、额定频率、额定容量和功率因数为1时的效率不低于：99.68%。
效率=(1-损耗/容量)×100%，其中损耗=负载损耗(75℃)＋空载损耗。
c. 空载损耗额定电压和额定频率时空载损耗保证值：不⼤于 110 kW。
额定频率、110%额定电压的空载损耗：不⼤于 165 kW1.2.3 耐受电压试验:a. 试验电压值: 见4.1.8和4.1.9。
b. 套管供货套管(不包括备品)装在变压器本体上随变压器进⾏试验，并提供tgδ的实测结果。

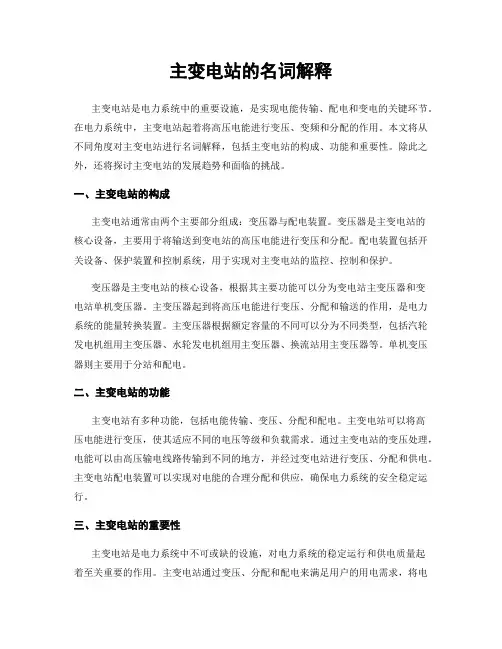

主变电站的名词解释
主变电站的名词解释主变电站是电力系统中的重要设施，是实现电能传输、配电和变电的关键环节。
在电力系统中，主变电站起着将高压电能进行变压、变频和分配的作用。
本文将从不同角度对主变电站进行名词解释，包括主变电站的构成、功能和重要性。
除此之外，还将探讨主变电站的发展趋势和面临的挑战。
一、主变电站的构成主变电站通常由两个主要部分组成：变压器与配电装置。
变压器是主变电站的核心设备，主要用于将输送到变电站的高压电能进行变压和分配。
配电装置包括开关设备、保护装置和控制系统，用于实现对主变电站的监控、控制和保护。
变压器是主变电站的核心设备，根据其主要功能可以分为变电站主变压器和变电站单机变压器。
主变压器起到将高压电能进行变压、分配和输送的作用，是电力系统的能量转换装置。
主变压器根据额定容量的不同可以分为不同类型，包括汽轮发电机组用主变压器、水轮发电机组用主变压器、换流站用主变压器等。
单机变压器则主要用于分站和配电。
二、主变电站的功能主变电站有多种功能，包括电能传输、变压、分配和配电。
主变电站可以将高压电能进行变压，使其适应不同的电压等级和负载需求。
通过主变电站的变压处理，电能可以由高压输电线路传输到不同的地方，并经过变电站进行变压、分配和供电。
主变电站配电装置可以实现对电能的合理分配和供应，确保电力系统的安全稳定运行。
三、主变电站的重要性主变电站是电力系统中不可或缺的设施，对电力系统的稳定运行和供电质量起着至关重要的作用。
主变电站通过变压、分配和配电来满足用户的用电需求，将电能从发电厂输送到用户终端。
同时，主变电站还起到应急调整和安全保护的作用，当电力系统发生故障或异常时，主变电站可以切换电源、隔离故障区域，确保系统的正常运行。
主变电站的安全稳定运行对于电力系统和社会经济发展具有重要意义。
在电力系统中，主变电站是电能传输和配电的关键环节，其稳定运行直接关系到整个电力系统的稳定性和可靠性。
同时，稳定的电力供应也是推动社会经济发展的重要条件之一。
HXD3D机车网络控制系统、主变压器、应急处理
HXD3D型交流传动 快速客运电力机车 微机控制系统及主变压器
技术开发部 电气二室 王乐 民
中国北车集团大连机车车辆有限公司
Dalian Locomotive &Rolling Stock Co., Ltd CNR Group
精品文 档
主要内容：
一、微机网络控制系统简介 二、主变压器简介 三、常见故障处理
精品文 档
精品文 档
主界面
精品文 档
锁屏界面
精品文 档
列车信息-机车纵览界面
精品文 档
控制-隔离界面
精品文 档
控制-受电弓预选择界面
精品文 档
控制-距离计数器界面
精品文 档
空气制动系统-制动信息界面
精品文 档
空气制动系统-隔离阀状态界面
精品文 档
过程数据-列车界面
精品文 档
过程数据-驱动界面

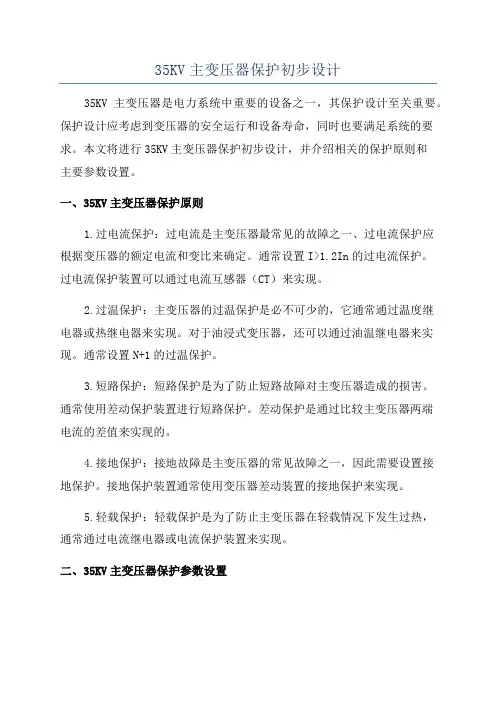

35KV主变压器保护初步设计
35KV主变压器保护初步设计35KV主变压器是电力系统中重要的设备之一，其保护设计至关重要。
保护设计应考虑到变压器的安全运行和设备寿命，同时也要满足系统的要求。
本文将进行35KV主变压器保护初步设计，并介绍相关的保护原则和主要参数设置。
一、35KV主变压器保护原则1.过电流保护：过电流是主变压器最常见的故障之一、过电流保护应根据变压器的额定电流和变比来确定。
通常设置I>1.2In的过电流保护。
过电流保护装置可以通过电流互感器（CT）来实现。
2.过温保护：主变压器的过温保护是必不可少的，它通常通过温度继电器或热继电器来实现。
对于油浸式变压器，还可以通过油温继电器来实现。
通常设置N+1的过温保护。
3.短路保护：短路保护是为了防止短路故障对主变压器造成的损害。
通常使用差动保护装置进行短路保护。
差动保护是通过比较主变压器两端电流的差值来实现的。
4.接地保护：接地故障是主变压器的常见故障之一，因此需要设置接地保护。
接地保护装置通常使用变压器差动装置的接地保护来实现。
5.轻载保护：轻载保护是为了防止主变压器在轻载情况下发生过热，通常通过电流继电器或电流保护装置来实现。
二、35KV主变压器保护参数设置1.电流保护参数设置：过电流保护通常设置为2倍变压器额定电流（I>2In）；短路保护通常设置为1.5倍变压器额定电流（I>1.5In）；轻载保护通常设置为0.4倍变压器额定电流（I<0.4In）。
2. 温度保护参数设置：过温保护通常设置为主变压器的允许温升值，一般不超过规定的标准；油温保护通常设置为油温上升速度超过一定值时（一般为1°C/min）报警，超过另一个更高的值时（一般为2°C/min）断电。
3.接地保护参数设置：接地保护通常设置为变压器差动装置的接地保护，当变压器两侧电流差超过一定值时报警，超过更大的值时断电。
4.差动保护参数设置：差动保护装置通常设置为变压器两侧电流差的一定百分比，超过该百分比时报警，超过更大的百分比时断电。
主变压器的有载调压开关操作规程
主变压器的有载调压开关操作规程主变压器的有载调压开关是电力系统中重要的电力设备，对保证电网电压稳定和正常供电具有重要作用。
为了保证其安全、可靠、高效的运行，制定规范化的操作规程是必要的。
一、设备准备1. 检查开关、仪表及接线，确保设备正常运行。
2. 对设备进行绝缘试验，保证绝缘性能良好。
3. 清理设备周围环境，确保设备通风良好。
二、开关操作1. 开始操作前，应先在台账上填写好操作记录，并在设备上进行标记。
2. 对开关进行检查，确保开关运行正常，无异常噪音和振动。
3. 在对负载进行切换前，应先调节开关至合适的位置，调节至负载功率为常规功率时不得超过额定电流的85%。
4. 操作人员应先向系统操作中心申请调整负载，并经过授权后方可进行操作。
5. 操作人员应在开关上方的操作台进行操作。
先将手柄扳至断开位置，尤其要注意避免突然断电引起的反向冲击。
6. 等待开关完全断开后，将合适的负载切换过来，切换后等待5~10分钟进行观测，确认负载正常运行。
7. 在确认负载正常运行后，将手柄扳至合闸位置，等待开关完全合上后，等待5~10分钟进行观测，确认负载正常运行。
三、安全措施1. 在进行操作前，应对设备进行检查，确保开关和接线正常运行。
2. 在操作过程中，应注意避免出现操作失误。
下操作时应先将设备与系统断开。
3. 当设备发生故障时，应立即停止操作，并进行排除故障。
4. 操作人员应佩戴防护用品，特别是安全手套，以防电击伤。
5. 操作前，应先向系统操作中心报告。
所有操作应在指定的操作票上填写。
以上为主变压器有载调压开关操作规程，希望能对电力系统运行工作有所帮助。
变压器主保护讲解
需要打开放气或油阀门时，应先将重瓦斯改接信号。
LOGO
七、主变压器保护和自动装置投切原则
（二）差动保护的投切原则 新变压器在新投入充电时，差动保护应投入跳闸
位置。在充电无异常后，应将差动保护退出，做 测试极性、相位无异常后，方可投入跳闸。 差动二次回路有工作时，应将差动保护退出运行。 如确属差动保护回路误动作，将主变压器跳闸， 可将差动保护退出，先行试送主变压器，并对差 动保护回路进行检查、处理。
LOGO
LOGO
下面举例计算电流平衡系数，变压器容量31.5/31.5/31.5， 变比110/38.5/11,接线方式Y0/Y/d
LOGO
五 微机变压器纵差保护
1、比率制动特性的差动元件的原理 （1）动作方程 （II）二段折线式差动元件
Id Iop.o Id S (Ires Ires.o ) Iop.o
LOGO
LOGO
二 实现变压器纵差保护的技术难点
1、变压器两侧电流的大小及相位不同 2、稳态不平衡电流大 （1）变压器有激磁电流 （2）变压器带负荷调压 （3）两侧差动TA的变比与计算变比不同
LOGO
变压器型号SFL1—8000/35，变比38.5/6.3
LOGO
二 实现变压器纵差保护的技术难点
重瓦斯保护动作，发跳闸命令。跳开变压器各侧断 路器；对于发变组接线，保护动作于全停、启动快切。
LOGO
瓦斯继电器安装示意图
LOGO
三、变压器纵差动保护
1.基本原理:电流差动原理的应用
一 变压器纵差保护的构成原理及接线 变压器纵差保护的构成原理也是基于基尔霍夫 第一定律，即
HXD3D机车网络控制系统、主变压器、应急处理ppt课件
整理 ppt
主断路器扳键开关SB43（SB44） 司机通过操纵主断路器扳键开关，可以实现对主断路器的控制。主断路器
扳键开关设有“合”、“0”和“分”三个位置。 “合”位为自复式。 —“合”位：闭合主断路器； —“分”位：断开主断路器； —“0”位：维持主断路器的当前状态。
整理 ppt
整理 ppt
主界面
整理 ppt
锁屏界面
整理 ppt
列车信息-机车纵览界面
整理 ppt
控制-隔离界面
整理 ppt
控制-受电弓预选择界面
整理 ppt
控制-距离计数器界面
整理 ppt
空气制动系统-制动信息界面
整理 ppt
空气制动系统-隔离阀状态界面
整理 ppt
过程数据-列车界面
HXD3D型交流传动 快速客运电力机车 微机控制系统及主变压器
技术开发部 电气二室 王乐民
Dalian Locomotive &Rolling Stock Co., Ltd CNR Group
整理 ppt
主要内容：
一、微机网络控制系统简介 二、主变压器简介 三、常见故障处理
整理 ppt
一、微机网络控制系统简介
整理 ppt
过程数据-网络控制-传送信息界面
整理 ppt
过程数据-计数界面
整理 ppt
过程数据-计数-设定界面
整理 ppt
维护界面
整理 ppt
数据输入-轮径界面
整理 ppt
数据输入-轮径界面
整理 ppt
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一次：变压器本体，中心点接地设备，三角形系统还带接地变压器，避雷器，进线及出线的开关设备，PT、CT等等。
二次：辅助电源、开关操控系统、变压器散热系统、瓦斯报警系统、母线差动保护系统、调压系统、计量系统及通讯报警系统
电力变压器本体设备包括：变压器本体油箱，散热器，冷却风扇，油枕，呼吸器，油再生器，防爆门，高低压套管，中性点引出线，温度表，瓦斯继电器等。
变压器中性点的接地即工作接地。
工作接地的主要作用是：1）减轻一相接地的危险性。
如果中性点不接地，当有一相碰地时，接地电流不大，设备仍能运行，故障可能长时间存在。
如有人触及漏电设备，电流将通过人体经设备回到零线，此时，人体承受几乎为相电压，是很危险的。
发生上述故障时，在电网中所有接零的电气设备都处于危险状态。
同时在没有碰地的另两相，对地电压也随之升高，大大增加了触电危险性。
2）稳定系统电位。
工作接地能稳定系统的电位，限制系统对电压不超过某一范围，减轻高压窜入低压的危险。
变压器中性点接地可以有多种解释。
配电变压器中性点接地是为了三相四线制供电，得到220V相电压。
110KV和220KV 系统变压器中性点接地是为了“在故障时提供足够的短路电流，保证继保装置可靠动作”。
大电流接地系统每一个变压器中性点接地点都是一个零序电源。
等等。
消弧线圈的作用是当电网发生单相接地故障后，故障点流过电容电流，消弧线圈提供电感电流进行补偿，使故障点电流降至10A以下，有利于防止弧光过零后重燃，达到灭弧的目的，降低高幅值过电压出现的几率，防止事故进一步扩大。
当消弧线圈正确调谐时，不仅可以有效的减少产生弧光接地过电压的机率，还可以有效的抑制过电压的辐值，同时也最大限度的减小了故障点热破坏作用及接地网的电压等。
所谓正确调谐，即电感电流接地或等于电容电流，工程上用脱谐度V来描述调谐程度
V=（IC-IL）/IC
当V=0时，称为全补偿，当V>0时为欠补偿,V<0时为过补偿。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调至谐振点上。
但是在电网正常运行时，小脱谐度的消弧线圈将产生各种谐振过电压。
如煤矿6KV电网，当消弧线圈处于全补偿状态时，电网正常稳态运行情况下其中性点位移电压是未补偿电网的10~25倍，这就是通常所说的串联谐振过电压。
除此之外，电网的各种操作（如大电机的投入，断路器的非同期合闸等）都可能产生危险的过电压，所以电网正常运行时，或发生单相接地故障以外的其它故障时，小脱谐度的消弧线圈给电网带来的不是安全因素而是危害。
综上所述，当电网未发生单相接地故障时，希望消弧线圈运行在远离谐振点。
运行在完全状态下的消弧线圈一般都会投入阻尼电阻来抑制谐振过电压，实际运行经验表明，有良好的收效。
