天津市育贤中学物理光现象实验中考真题汇编[解析版]
一、初二物理光现象实验易错压轴题（难）1．如图是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。
（1）实验时，玻璃板应该_____（选填“竖立”、“斜立”）在白纸上。
（2）实验中选择两根完全一样的蜡烛A和B，其目的是_____。
移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是_____。
（3）当蜡烛A远离玻璃板时，它的像将_____（选填“靠近”、“远离”）玻璃板，像_____（选填“变大”“变小”“不变”）。
（4）细心的小明透过玻璃观察蜡烛A的像时，看到像的后面还有一个较模糊、与像有部重叠的像，出现两个像的原因是_____。
【答案】竖立为了比较物像的大小关系便于比较像与物到玻璃板的距离是否相等远离不变玻璃的两个表面同时反射，每个表面成一个像【解析】【分析】（1）玻璃板要竖直放置，否则不论怎样移动后面的蜡烛都不会与前面蜡烛成的像完全重合。
（2）平面镜成的像与物体的大小相等；到镜面的距离相等；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，便于比较像与物到玻璃板的距离是否相等；（3）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
（4）从玻璃的两面都能反射光，利用光的反射现象可知能成两个像，从这个角度去析此题。
【详解】（1）像与物是关于镜子对称的，实验时玻璃板要竖立放置，如果不竖立，成的像就偏高或偏低，后面的蜡烛是摆在桌面上的，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
（2）实验中选择两根完全一样的蜡烛A 和B，是为了比较物像的大小关系；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是便于比较像与物到玻璃板的距离是否相等；（3）物与像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体远离平面镜，像也远离平面镜，像的大小不变（等于物体的大小）。
（4）由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像。
2．如图所示，小明将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B，刻度尺、铅笔等，用来探究棋子A在平面镜中成像的特点。
（1）小明用玻璃板代替平面镜的目的是______。
（2）用两个相同的棋子A和B，是为了比较______。
（3）为了研究像与物到镜面距离的关系，应多次改变______，重复实验。
（4）实验时，他应该站在______（选填“A棋子”或“B棋子”）侧观察棋子的像，移动______（选填“A棋子”或“B棋子”），直到它与A的像重合。
（5）移去棋子B，在其原来的位置上放一光屏，光屏上______（选填“能”或“不能”）承接到棋子A的像，这说明平面镜所成的像是______（选填“虚”或“实”）像。
（6）把棋子A远离玻璃板，发现所成像的大小______（选填“变大”、“变小”、“不变”）。
（7）小明选择两只棋子，而小华却选择了两支蜡烛，请你针对其中一位同学，说出他选择的理由______。
（8）若将显示时间为12：01的电子时钟放在平面镜前，则在平面镜中看到时钟显示的时间是______。
【答案】便于确定像的位置像与物的大小关系棋子A的位置 A棋子 B棋子不能虚不变小华选择了两支蜡烛，因为蜡烛本身是光源，成像更清晰，便于确定像的位置10：51【解析】【分析】（1）实验时选择透明的玻璃板，在物体的一侧，既能看到物体的像，也能看到代替物体的另一个物体，便于确定像的位置。
（2）在此实验中，为了比较物像大小关系，利用等效替代的方法，用相同的棋子进行比较，来获得物像大小关系。
（3）一次实验不具备代表性，具有很大的偶然性，所以应采取同样的实验方案多做几次，才能保证结论的正确。
（4）观察像时，眼睛要在棋子A的一侧，才能通过玻璃板看到A的像；眼睛在蜡烛B的一侧不能看到蜡烛A的像。
（5）实像和虚像的重要区别，实像能用光屏承接到，虚像不能用光屏承接到。
（6）平面镜成像大小跟物体的大小相等。
（7）两支蜡烛，因为蜡烛本身是光源，成像更清晰；而两只棋子，大小严格相同，方便比较大小；（8）根据平面镜成像的特点可以知道，像与物是关于镜面对称的，题中没有说镜子是直立放置还是水平放置，我们默认为是直立放置的，解决此题有规律可循，因像和物体关于平面镜对称，所以从像的后面观察即为物体真实的情况。
【详解】（1）小明用玻璃板代替平面镜可以看到后面的物体，所以目的是便于确定像的位置；（2）实验中的两棋子要求大小相同，这是为了探究像与物的大小关系；（3）一次实验不具备代表性，所以应改变A棋子的位置，重复上面的实验；（4）寻找蜡烛A的像的位置时，眼睛应在棋子A一侧观察，移动棋子B，直到它与A的像重合。
（5）移去棋子B，在其原来的位置上放一光屏，光屏上不能承接到棋子A的像，这说明平面镜所成的像是虚像。
（6）把棋子A远离玻璃板，发现所成像的大小不变。
（7）小华选择了两支蜡烛，因为蜡烛本身是光源，成像更清晰，便于确定像的位置。
（8）在平面镜中的像与现实中的事物恰好左右或上下顺序颠倒，且关于镜面对称。
由图分析可得题中所给的12：01与10：51成轴对称，所以它的实际时间应是10：51。
【点睛】探究平面镜成像特点的实验过程，在近年中考题中较为热点。
重在探索过程中遇到的困难、解决的办法的考查，这些题往往有规律可循，做题过程中注意积累。
3．如图所示，是小明在“探究平面镜成像的特点”的活动中所选用的器材和活动过程．（1）在探究活动中为便于观察，该实验最好在______（选填“较明亮”或“较黑暗”）环境中进行．（2）小明在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是_____，这是为了_____．这种确定像与物大小的方法是______．（选填“控制变量法”或“等效替代法”）（3）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（填“A”或“B”）这一侧观察，如果小明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，请你推测可能的原因是_____________．（4）小明用跳棋代替点燃的蜡烛进行实验，但看不清跳棋的像，请你帮想个办法看清跳棋的像：____．（5）实验时在玻璃板前面放置一支点燃的蜡烛，再拿没有点燃的相同蜡烛在玻璃板后面移动，直到跟前面那支蜡烛的像______，若用光屏替换玻璃板后面的蜡烛，在玻璃板后面观察光屏，______观察到玻璃板前点燃蜡烛的像（选填“能”、“不能”）．说明平面镜成的是______（选填“虚”或“实”）像．（6）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于_______；如果有3mm厚和2mm厚的两块玻璃板，应选择______mm厚的玻璃板做实验．（7）为了让右座的同学也能够看清蜡烛的像，小明只将玻璃板向右平移，则蜡烛像的位置______（选填“向右移动”、“向左运动”或“不变”）．（8）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较______（填“亮”或“暗”）．远处的像是来自于蜡烛的入射光经过玻璃板______（只有一个选项正确，将正确选项的字母填在横线上）．A．一次反射、一次折射形成的B．两次反射、一次折射形成的C．一次反射、两次折射形成的D．两次反射、两次折射形成的【答案】较黑暗大小相同比较物与像的大小等效替代法 A 玻璃板与水平面不垂直，成的像不在水平位置用手电筒照亮跳棋重合不能虚对比蜡烛A的像与蜡烛B 的大小2不变暗 C【解析】【详解】(1)[1]该实验最好在较黑暗环境中进行，这样蜡烛的像才会比较清晰；(2)[2][3][4]对蜡烛A和B的要求是大小相同，这是为了比较物与像的大小，通过比较像与蜡烛B的大小，从而比较像与蜡烛A的大小；这种确定像与物大小的方法是等效替代法；(3)[5][6]在寻找蜡烛像的位置时，眼睛应该在蜡烛A这一侧观察，这样才能看到蜡烛A的像；如果小明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，这种情况可能是玻璃板与水平面不垂直，成的像不在水平位置；(4)[7]用手电筒照亮跳棋，这样跳棋反射的光更多，所成的像更明显；(5)[8][9][10]实验时在玻璃板前面放置一支点燃的蜡烛，再拿没有点燃的相同蜡烛在玻璃板后面移动，直到跟前面那支蜡烛的像重合；若用光屏替换玻璃板后面的蜡烛，在玻璃板后面观察光屏，不能观察到玻璃板前点燃蜡烛的像；说明平面镜成的是虚像；(6)[11][12]在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，可以看到玻璃后面的蜡烛，便于对比蜡烛A的像与蜡烛B的大小；应选择2mm厚的玻璃板做实验，这是因为比较厚的玻璃板会出现明显的两个像，影响实验效果；(7)[13]小明只将玻璃板向右平移，则蜡烛像的位置不变，这是因为根据平面镜成像规律，物体的位置不变，那么所成的像位置也不变；(8)[14][15]实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较暗,这是因为入射光线在玻璃板第一个面发生反射和折射时，光线强度就已减弱，折射光线又作为入射光线在第二个面发生反射和折射时，光线强度又减弱了，此时第二个反射光线在第一个面又作为入射光线发生反射和折射，这个折射光线所成的虚像距离观察者较远，同时光线强度比较弱，所以像较暗；由上述可知，远处的像是来自于蜡烛的入射光经过玻璃板一次折射、然后一次反射，最后一次折射形成的，所以说远处的像是来自于蜡烛的入射光经过玻璃板一次反射、两次折射形成的，故选C．4．小明同学根据课本中的“试一试”，用易拉罐做小孔成像实验．(1)请在图中作出蜡烛AB的像A'B'________．(2)小明发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大，他测出了不同距离时像的高度，填在表格中：请你根据表中的数据在下图坐标中画出h与s的关系图像：____________(3)从图像中可以看出h与s的关系为：_____________________．【答案】见解析所示见解析所示 h与s成正比【解析】(1)根据光的直线传播,分别做出由A、B两点在透明纸上的像,从而得出AB的像,如图所示:(2)根据表格中数据描点,并用平滑的曲线连接起来,如图:(3)从图象中看出;h随s的变大而变大,且增大的倍数相同,即h与s成正比关系;因此，本题正确答案是: (1). 见解析所示 (2). 见解析所示 (3). h与s成正比【的距离】(1)小孔成像是光的直线传播现象;物体上部的光线通过小孔后,射到了光屏的下部;物体下部的光线通过小孔后,射到了光屏的上部,因此通过小孔后所成的像是倒立的像.(2)找出表格中的数据在坐标纸中的对应点,然后连接成平滑的曲线;(3)可以看出,当像离小孔越远,像的大小是变大的.5．如图所示，小明同学为了探究平面镜成像特点，准备如下器材：各种粗细相同长度不同的烛若干5mm厚和2mm厚的两块玻璃板、白纸、火柴等。
天津市育贤中学物理光的折射 透镜中考真题汇编[解析版]
![天津市育贤中学物理光的折射 透镜中考真题汇编[解析版]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/99a1d38e87c24028915fc3dc.webp)

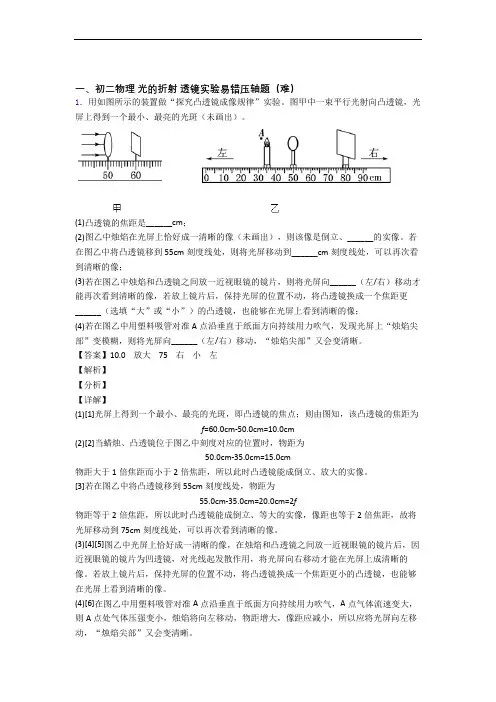

一、初二物理光的折射透镜实验易错压轴题（难）1．用如图所示的装置做“探究凸透镜成像规律”实验。
图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。
若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。
【答案】10.0 放大 75 右小左【解析】【分析】【详解】(1)[1]光屏上得到一个最小、最亮的光斑，即凸透镜的焦点；则由图知，该凸透镜的焦距为f=60.0cm-50.0cm=10.0cm(2)[2]当蜡烛、凸透镜位于图乙中刻度对应的位置时，物距为50.0cm-35.0cm=15.0cm物距大于1倍焦距而小于2倍焦距，所以此时凸透镜能成倒立、放大的实像。
[3]若在图乙中将凸透镜移到55cm刻度线处，物距为55.0cm-35.0cm=20.0cm=2f物距等于2倍焦距，所以此时凸透镜能成倒立、等大的实像，像距也等于2倍焦距，故将光屏移动到75cm刻度线处，可以再次看到清晰的像。
(3)[4][5]图乙中光屏上恰好成一清晰的像，在烛焰和凸透镜之间放一近视眼镜的镜片后，因近视眼镜的镜片为凹透镜，对光线起发散作用，将光屏向右移动才能在光屏上成清晰的像。
若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更小的凸透镜，也能够在光屏上看到清晰的像。
天津育才中学初中物理八年级上册第四章《光现象》检测卷(有答案解析)

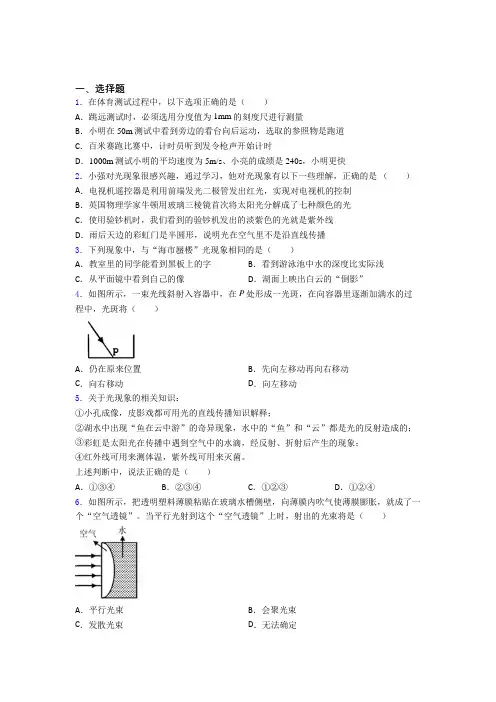

一、选择题1．在体育测试过程中，以下选项正确的是（）A．跳远测试时，必须选用分度值为1mm的刻度尺进行测量B．小明在50m测试中看到旁边的看台向后运动，选取的参照物是跑道C．百米赛跑比赛中，计时员听到发令枪声开始计时D．1000m测试小明的平均速度为5m/s、小亮的成绩是240s，小明更快2．小强对光现象很感兴趣，通过学习，他对光现象有以下一些理解，正确的是（）A．电视机遥控器是利用前端发光二极管发出红光，实现对电视机的控制B．英国物理学家牛顿用玻璃三棱镜首次将太阳光分解成了七种颜色的光C．使用验钞机时，我们看到的验钞机发出的淡紫色的光就是紫外线D．雨后天边的彩虹门是半圆形，说明光在空气里不是沿直线传播3．下列现象中，与“海市蜃楼”光现象相同的是（）A．教室里的同学能看到黑板上的字B．看到游泳池中水的深度比实际浅C．从平面镜中看到自己的像D．湖面上映出白云的“倒影”4．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（）A．仍在原来位置B．先向左移动再向右移动C．向右移动D．向左移动5．关于光现象的相关知识：①小孔成像，皮影戏都可用光的直线传播知识解释；②湖水中出现“鱼在云中游”的奇异现象，水中的“鱼”和“云”都是光的反射造成的；③彩虹是太阳光在传播中遇到空气中的水滴，经反射、折射后产生的现象；④红外线可用来测体温，紫外线可用来灭菌。
上述判断中，说法正确的是（）A．①③④B．②③④C．①②③D．①②④6．如图所示，把透明塑料薄膜粘贴在玻璃水槽侧壁，向薄膜内吹气使薄膜膨胀，就成了一个“空气透镜”。
当平行光射到这个“空气透镜”上时，射出的光束将是（）A．平行光束B．会聚光束C．发散光束D．无法确定7．小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。
小刚保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。
天津市中考20年物理试题汇编第四章光现象
天津市2020年中考物理百分训练第四章光现象1.（2000天津）光在真空中的传播速度为______________米/秒，光在其它介质中的传播速度比在真空中的传播速度_____________（填“快”或“慢”）.2.（2000天津）一束光线与镜面夹30o角入射到镜面上，那么反射光线与入射光线间夹角为________.3.（2000天津）在距离平面镜6厘米处，与镜面平行放置一根蜡烛，这时蜡烛在镜中的像距离镜面为_______________厘米.若把平面镜平行移动到原来蜡烛所成像的位置，像移动了________厘米.4.（2000天津）一束光线与镜面夹30o角入射到镜面上，那么反射光线与入射光线间夹角为________. 5．（2000天津）一束光线由空气斜射入水中，入射角逐渐增大，则折射角（）A. 逐渐减小B. 不变C. 逐渐增大，但总小于入射角D. 逐渐增大，可能大于入射角6．(2001年天津)人站在竖直放置的平面镜前3米处，他在镜中的像距离平面镜为米。
人若以0．5米／秒的速度向平面镜靠近，则像相对于人的速度为米／秒。
7．(2002年天津)如图6所示，AO为入射光线，反射光线OB与折射光线OC之间的夹角为__________。
8．(2002年天津)人站在竖直挂着的平面镜的正前方，以lm／s的速度靠近平面镜，则像相对于人的速度是________m／s。
9.(2003年天津)一束光线由空气斜射入水中，当入射角逐渐增大时，折射角的大小将A．不变 B逐渐减小 C逐渐增大，但总小于入射角 D逐渐增大，可能大于入射角10.(2003年天津)人站在竖直放置的平面镜前，距离平面镜3m处，人在平面镜中所成的像与人的距离为 m。
11.2004年天津)物体在平面镜中像的大小决定于（）A.物体到镜面的距离B.物体的大小C.平面镜的大小D.观察者的位置12. (2004年天津)如图1所示为光线从空气斜射入水中的光中图，其中正确的是（）13(2004年天津)如图4所示，有一束光线从空气射入某种透明介质，在分界面处发生反射和折射。
天津市育贤中学中考物理模拟试题_图文

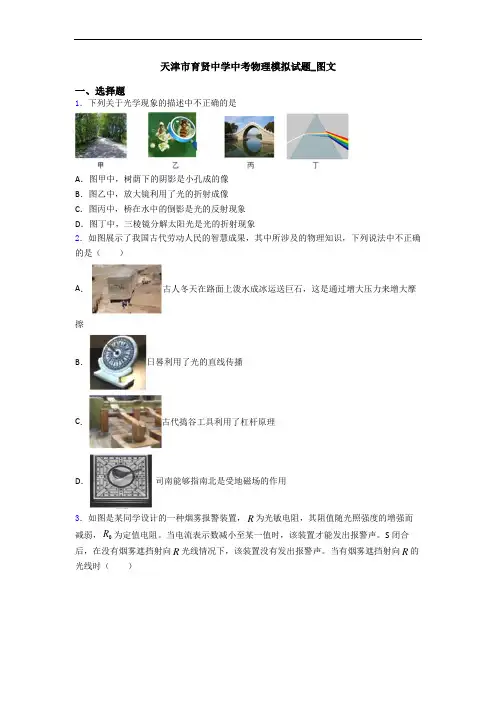

天津市育贤中学中考物理模拟试题_图文一、选择题1．下列关于光学现象的描述中不正确的是A．图甲中，树荫下的阴影是小孔成的像B．图乙中，放大镜利用了光的折射成像C．图丙中，桥在水中的倒影是光的反射现象D．图丁中，三棱镜分解太阳光是光的折射现象2．如图展示了我国古代劳动人民的智慧成果，其中所涉及的物理知识，下列说法中不正确的是（）A．古人冬天在路面上泼水成冰运送巨石，这是通过增大压力来增大摩擦B．日晷利用了光的直线传播C．古代捣谷工具利用了杠杆原理D．司南能够指南北是受地磁场的作用3．如图是某同学设计的一种烟雾报警装置，R为光敏电阻，其阻值随光照强度的增强而减弱，0R为定值电阻。
当电流表示数减小至某一值时，该装置才能发出报警声。
S闭合后，在没有烟雾遮挡射向R光线情况下，该装置没有发出报警声。
当有烟雾遮挡射向R的光线时（）A．0R两端电压增大B．电路消耗的总功率增大C．电压表示数变化量与电流表示数变化量之比变大D．要增强该装置的灵敏度，应该增大0R的阻值4．小明把上钩后的鱼匀速拉出水面过程中，会感觉鱼逐渐“变重”，关于小明用该鱼竿钓鱼的过程，下列说法正确的是（）A．鱼竿是省力杠杆，鱼受到的浮力逐渐增大B．鱼竿是省力杠杆，细绳上的拉力逐渐减小C．鱼竿是费力杠杆，鱼受到的重力逐渐增大D．鱼竿是费力杠杆，细绳上的拉力逐渐增大5．以下是我们生活中常见到的几种现象：①篮球撞击在篮板上被弹回；②用力揉面团，面团形状发生变化；③用力握小球，球变瘪了；④一阵风把地面上的灰尘吹得漫天飞舞．在这些现象中，物体因为受力而改变运动状态的是A．①②B．①④C．②③D．②④6．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（）A．AB两端电压为6V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍7．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．8．下列是生活中的一些摩擦现象：① 走路时鞋底与地面之间的摩擦；② 汽车行驶时，汽车与空气之间的摩擦；③ 骑自行车时，车轮与轴之间的摩擦；④ 皮带传动中，皮带与皮带轮之间的摩擦，其中属于有益摩擦的是（）A．①和②B．②和③C．①和④D．②和④9．下列有关物理量的估计，符合实际的是（）A．中学生跑完50m用时约3sB．教室内一盏日光灯正常发光时的电功率约为1000WC．5月份苏州地区的平均气温约为20℃D．一个中学生体重约为5000N10．如图所示，使用中属于费力杠杆的是（）A．核桃夹B．起子C．镊子D．羊角锤11．关于图所示的四幅图的说法正确的是（）A．甲图中，温度计的示数为16℃B．乙图中，某晶体熔化图像中bc段，内能不变C．丙图中，秋天早晨草叶上的露水，是水蒸气液化而成的D．丁图中，烈日下狗伸出舌头降温，是因为水汽化放热12．如图所示，当开关S闭合时，灯L正常发光。
天津市育贤中学物理电流和电路中考真题汇编[解析版]
![天津市育贤中学物理电流和电路中考真题汇编[解析版]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/23b18b7c192e45361066f5f0.webp)

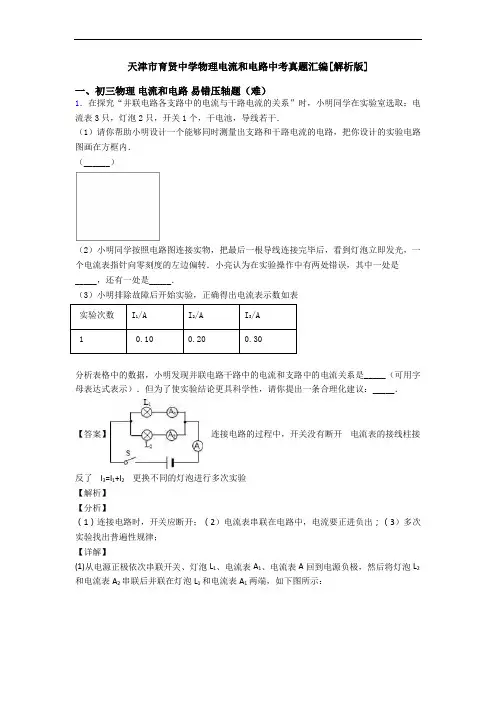

天津市育贤中学物理电流和电路中考真题汇编[解析版]一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
天津市育贤中学物理中考模拟试卷检测题含答案
天津市育贤中学物理中考模拟试卷检测题含答案一、中考物理力学问题 易错压轴题提优（难）1．图1是密水池水位自动控制模拟装置∶可绕O 点转动的轻质杠杆A 端用轻绳系正方体浮块，B 端固定一轻质三角支架，支架与固定不动的压力敏感电阻R F 保持水平接触挤压，杠杆保持水平平衡，已知∶AO 长为1m ，BO 长为2m ；浮块边长为20cm ，密度为5×103kg/m 3，下表面距池底2m ；当电磁铁线圈中的电流I ≤0.02A 时，铁K 被释放，水泵开始工作向水池注水，反之停止注水，池内达到所设定的最高水位，线圈电阻不计；电压U =6V ，电阻箱R 调至75Ω；设R F 的阻值与支架所施加压力F 的关系图线如图2所示，g 取10N/kg ｡(1)浮块的重力为____N 。
在达到最高水位之前，随着浮块排开水的体积逐渐增大，支架对R F 的压力将____｡(2)当池内达到所设定的最高水位时，求∶①轻绳对浮块的拉力____②池内水面距池底的高度____(3)为使该装置能自动控制水池内的最高水位，在其他条件不变的情况下，电阻箱R 接入电路的阻值应满足的条件是____｡【答案】400 减小 350N 2.125m 50Ω≤R ≤90Ω【解析】【分析】【详解】(1)[1]由密度计算公式，可知浮块的质量为333510kg/m (0.2m)kg 40m V ρ⨯⨯===由重力与质量关系可知浮块的重力为40kg 10N/kg 400N G mg ==⨯=[2]随着浮块排开水的体积逐渐增大，其所受竖直向上的浮力逐渐增大，根据杠杆平衡条件，可知支架对R F 的压力将逐渐减小｡(2)[3]当池内达到所设定的最高水位时，电路中电流I =0.02A ，即6V 300Ω0.02AF U R R I +=== 则R F 的电阻为 300Ω75Ω225ΩF R =-=由图可知，R F 的阻值与支架所施加压力F 的数值关系为50F R F =+此时支架对R F 的压力为F B =175N根据杠杆平衡条件A B F OA F OB ⨯=⨯代入数据得A 端绳拉力为2m 175N 350N 1mA B OB F F OA ⨯⨯=== [4]在A 端根据平衡条件 F A +F 浮=G代入数据得F 浮=400N-350N=50N根据浮力公式F gV ρ=浮水排代入数据可得333350N 510m 10kg/m 10N/kgF V g ρ-===⨯⨯浮排水 则浮块浸入水中的深度为 332510m 0.125m (0.2m)V h S -⨯===排浸 则池内水面距池底的高度为2m 0.125m 2.125m H =+=(3)[5]当浮块浸没后其所受浮力达到最大且不再变化，此时浮力为33310N/10kg/m (0.2m)80N kg F gV ρ==⨯⨯='浮水此时A 端绳的拉力为400N 80N 320N A F G F =-'=='-浮根据杠杆平衡条件A B F OA F OB ⨯=⨯代入数据得B 端压力为1m 320N 160N 2mB A OA F F OB ⨯⨯=== 此时R F 的阻值达到最小，为210Ω，则电阻箱R 接入电路阻值最大为max 300Ω210Ω90ΩR =-=当浮块不受水浮力时，代入数据得B 端压力为200N ，此时R F 的阻值达到最大，为250Ω，则电阻箱R 接入电路阻值最小为min 300Ω250Ω50ΩR =-=故电阻箱R接入电路的阻值应满足的条件是50Ω≤R≤90Ω。
天津市育贤中学物理内能中考真题汇编[解析版]
天津市育贤中学物理内能中考真题汇编[解析版]一、初三物理 内能 易错压轴题（难）1．在“探究物质的吸热能力”的实验中，实验装置如图所示：(1)实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和______；(2)实验中必须要选取初温相同且______（选填“质量”或“体积”）相等的甲、乙两种液体；选用规格相同的电加热器分别给甲和乙两种液体加热，这样做的目的是在相同时间内甲和乙两种液体______相同；(3)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图象，如图丙所示，则______的吸热能力更强；(4)若甲液体的比热容为2.1×103J/(kg•°C )，则乙液体的比热容为______J/(kg•°C )。
【答案】电加热丝 质量 吸收的热量 乙 4.2×103【解析】【分析】【详解】(1)[1]实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和电加热丝。
(2)[2]根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中必须要选取初温相同且质量相等的甲、乙两种液体。
[3]选用规格相同的电加热器分别给甲和乙两种液体加热，根据转换法，这样做的目的是在相同时间内甲和乙两种液体吸收的热量相同。
(3)[4]根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，由图知，加热5分钟，甲升高的温度为60°C −20°C =40°C乙升高的温度为 40°C −20°C =20°C即乙升温小，故乙的吸热能力更强。
(4)[5]根据Q c m t=∆在质量和吸热相同的情况下，比热容与升高的温度成反比，结合(3)[4]，故乙液体的比热容为()()3340C 2.110J/kg C 4.210J/kg C 20C c ︒=⨯⨯︒=⨯︒︒2．如图所示，将初温和质量相等的色拉油和水，分别装到相同的烧杯中，探究不同物质吸热升温现象。
【单元练】天津育才中学八年级物理上册第四章《光现象》测试题(含答案解析)
一、选择题1．有了光，自然界才绚丽多彩。
下列有关光的说法中正确的是（ ）A ．光从水中射入空气后速度变小B ．光从空气进入水中，传播方向一定发生改变C ．电影屏幕选用粗糙的布料，目的是避免光发生漫反射D ．一束光与镜面成30°角斜射到平面镜上，其反射角是60°D解析：DA ．光在水中传播的速度小于在空气的传播速度，那么光从水中射入空气后速度变大，故A 错误；B ．光从空气斜射向水中时，传播方向会发生改变，从空气垂直进入水中时，传播方向不改变，故B 错误；C ．电影屏幕用粗糙的布料，目的是为了让光照射到屏幕时发生漫反射，这样每个方向的观众都可看清屏幕，故C 错误；D ．光与镜面的夹角为30度时，其与法线的夹角为60度，则入射角为60度，那么反射角也等于60度，故D 正确。
故选D 。
2．下列几种估测最符合实际情况的是（ ）A ．光在真空中2s 内传播的距离大约是 86.010mB ．全新的初三物理课本宽约18 dmC ．人体感觉最舒适的温度约为37 ℃D ．正常人的听觉频率范围是20 Hz~2 000 Hz A解析：AA ．光在真空中传播的速度为3×108m/s ，那么在2s 内传播的距离s =ct =3×108m/s×2s=6.0×108m故A 符合题意；B ．物理课本宽度约为18cm ，故B 不符合题意；C ．人体正常温度约为37 ℃，人体感觉舒适的温度约为26℃，故C 不符合题意；D ．正常人的听觉频率范围为20Hz~20000Hz ，故D 不符合题意。
故选A 。
3．如图所示，一束光线斜射入容器中，在P 处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（ ）A ．仍在原来位置B ．先向左移动再向右移动C ．向右移动D ．向左移动D解析：D在向容器里逐渐加满水的过程中，水面上升，入射点向左移动，入射角不变，折射角不变，折射光线向左移动，光斑将向左移动。
光现象—近年天津市中考物理真题汇编
光现象—近年天津市中考物理真题汇编
1.我国的语言文字丰富多彩。
下列成语所描述的光现象与其成因对应正确的是
A．“镜花水月”——光的折射B．“一叶障目”——光的折射
C．“立竿见影”——光的直线传播D．“海市蜃楼”——光的直线传播
2.小芳站在穿衣镜前1m处，镜中的像与她相距m；若她远离平面镜，镜中像的大小(选
填“变大”“变小”或“不变”)。
3.光与镜面成30∘角射在平面镜上，反射角是
A．30∘B．60∘C．70∘D．90∘
4.下列是与光学知识有关的诗句或成语：①立竿见影②潭清疑水浅③一叶障目。
其中（填序
号）与另外两个所描述的光现象形成的原因不同，它可以用光的解释。
5.下列现象中，由光的反射形成的是
A．小孔成像B．立竿见影C．海市蜃楼D．水中倒影
答案
1. 【答案】C
2. 【答案】2；
3. 【答案】B
4. 【答案】②；折射
5. 【答案】D。
天津市南开区育贤中学2024-2025学年九年级上学期10月第一次阶段测试物理试题
天津市南开区育贤中学2024-2025学年九年级上学期10月第一次阶段测试物理试题一、单选题1．下列估算最接近实际的是（）A．手机电池的电压是220VB．对人体的安全电压为不高于220VC．日光灯正常工作时的电流约为2AD．普通壁挂式空调正常工作电流约为5A2．如图所示，给试管里的水加热，水沸腾后，水蒸气推动橡皮塞冲出试管口，这个过程与选项四冲程汽油机工作示意图中，哪一个冲程的能量转化过程是相同的（）A．B．C．D．3．如图为电学中的几个实验，下列说法正确的是（）A．将气球在头发上摩擦后小女孩的头发会飘起来，是因为气球带电，头发不带电B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电C．a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从b向a定向移动D．用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电4．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（）A．B．C．D．5．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上，它们之间相互作用的场景如图所示，已知丙球与毛皮摩擦过的橡胶棒带同种电荷。
下列判断中正确的是（）A．甲球带负电荷，乙球一定带正电荷B．甲球带负电荷，乙球可能不带电C．甲球带正电荷，乙球一定带负电荷D．甲球带正电荷，乙球可能不带电6．如图所示，L1、L2是相同的小灯泡，S闭合后，电流表（）A．A1与A2的示数仍然相等B．A2示数是A1示数的2倍C．A1的示数为零，A2的示数变大D．A1的示数不变，A2的示数变大7．在如图（a）所示电路中，当闭合开关后，两个电压表指针均偏转如图（b）所示，则电阻R1和R2两端的电压分别为（）A．5.6V 1.4V B．7V 1.4V C．1.4V 7V D．1.4V 5.6V8．在“探究串联电路的电压关系”时，某同学按如图(a)所示连接电路．闭合开关后，用电压表分别测量U ab、U bc、U ac三处电压，关于在实验过程中出现的情况，下列说法正确的是A．连接电路的过程中不用考虑开关的状态B．测出U ab间电压后，保持b不动，将a改接到c，可以测出U bcC．闭合开关后电压表示数如图b所示的情况，必须将电压表校零D．实验时电压表示数U ab＝U ac，且示数不为0，可能是a、b之间发生了断路9．关于温度、热量和内能，下列说法正确的是（）A．物体从外界吸收热量，内能一定增大B．0℃的物体也具有内能C．物体温度越高，含有的热量越多D．热量总是从内能大的物体传递给内能小的物体10．如图所示的电路中，闭合开关S1后，L1和L2正常发光；若再闭合开关S2将会发生的现象是（）A．L1、L2都亮B．L1、L2都不亮C．L1亮，L2不亮D．电路断路二、多选题11．关于热机的效率，下列说法中不正确的是（）A．热机做的有用功越多，效率一定越高B．燃料的热值越大，效率一定越高C．热机做一定的有用功，消耗的燃料越少，效率一定越高D．热机做功越快，效率一定高12．质量均为0.5kg 的水和某种液体，在相同时间内它们放出的热量相等，它们的温度随时间变化的关系如图所示（c水>c液）。
