STM32函数库之外部中断
新手入门使用STM32函数库之外部中断
作者:佚名 来源:本站原创 点击数: 756 更新时间：2013年06月12日 【字体：大 中 小】
啥也不说，先看看我的外星人开发板上的按键原理图。
板子偷懒，或者叫充分利用IO口得上拉功能，这边没有加常见的上拉电阻。到时
候编程的时候使能IO的上拉就行了~看下面的接口知道了KEY0接到了STM32的PA13上！
曾经CZZ在梦里和我说过，STM32的任何一个IO都能作为外部中断输入，哇塞，
超级强大！
参考一般的程序步骤如下：
1、系统初始化，如系统时钟初始化，使之进入72MHZ 主频；
2、GPIO 配置，务必注意打开GPIO 时钟时，一定打开AFIO 时钟。
3、EXTI 配置，在这里配置需要选择哪个引脚作为中断引脚。
4、NVIC 配置，这也是比单片机多出来的部分，我们必须把NVIC 中对应的通道使
能，并且设置优先级别。
5、使用while(1)进行死循环，并在中断程序中写入中断发生时应如何处理。
按照上面的方法一步步就能实现功能了～
首选，定义相关结构体，
GPIO_InitTypeDef GPIO_InitStructure;
EXTI_InitTypeDef EXTI_InitStructure;
NVIC_InitTypeDef NVIC_InitStructure;
第二步，配置ＩＯ及其功能，
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; ／／此处是配置ＬＥＤ灯
得代码，便于观察！
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOA, &GPIO_InitStructure);
GPIO_WriteBit(GPIOA,GPIO_Pin_8,Bit_SET); ／／上电立马熄
灭ＬＥＤ
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; ／／配置ＰＡ
１３上拉输入
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
GPIO_Init(GPIOA, &GPIO_InitStructure);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABL
E); ／／务必打开ＧＰＩＯＡ和ＡＦＩＯ时钟！！！
第三步，配置外部中断，相当于单片机的中断设置。
GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource1
3); ／／配置Ａ口得１３脚为中断
EXTI_ClearITPendingBit(EXTI_Line13); ／／清除中断，貌似
不加也没得问题，但是保险一下！
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; ／
／外部中断
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Fallin
g; ／／下降沿触发
EXTI_InitStructure.EXTI_Line = EXTI_Line13;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStructure);
第四步，配置ＮＶＩＣ，这个也是ＳＴＭ３２的特色吧～
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQ
n; ／／通道１３属于１５－１０之间，它们几个是共用的！
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =
0; ／／占先优先级０
NVIC_InitStructure.NVIC_IRQChannelSubPriority =
0; ／／副优先级０
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
while(1); //死等中断发生
第五步，中断处理函数ＩＳＲ编写，在内个stm32f10x_it.c中~加入下面的代码。
void EXTI15_10_IRQHandler(void)
{
if ( EXTI_GetITStatus(EXTI_Line13) == SET) ／／判断是
否是１３脚的中断
{
EXTI_ClearITPendingBit(EXTI_Line13); ／／清除
中断标志位！
GPIO_WriteBit(GPIOA,GPIO_Pin_8,Bit_RESET); ／／点
亮ＬＥＤ
}
}
好了，程序完成～测试一下ｏｋ！

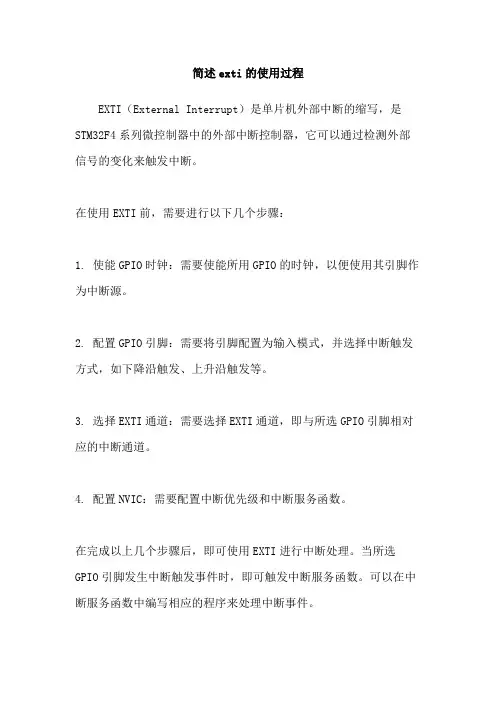

简述exti的使用过程
