钢筋电渣压力焊接头焊接缺陷防止措施范本
整体解决方案系列
钢筋电渣压力焊接头焊接缺陷防止措施
（标准、完整、实用、可修改）
编号：FS-QG-79953钢筋电渣压力焊接头焊接缺陷防止
措施
Preventive measures for welding defects of steel bar electroslag
pressure welding head
说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定
钢筋电渣压力焊接头焊接缺陷与防止措施
项次焊接缺陷防止措施
1轴线偏移矫直钢筋端部
正确安装夹具和钢筋
避免过大的挤压力
及时修理或更换夹具
2弯折矫直钢筋端部
注意安装与扶持上钢筋
避免焊后过快卸夹具
修理或更换夹具
3焊包薄而大减低顶压速度
减小焊接电流
减少焊接时间
4咬边减小焊接电流
缩短焊接时间
注意上钳口的起始点，确保
上部钢筋挤压到位
5未焊合增大焊接电流
避免焊接时间过短
检修夹具，确保上钢筋下送自如6焊包不匀钢筋端面力求平整
填装焊剂尽量均匀
延长焊接时间，适当增加熔化量7气孔按规定要求烘焙焊剂
清除钢筋焊接部位的铁锈
确保被焊处在焊剂中的埋入深度8烧伤钢筋导电部位除净铁锈
尽量夹紧钢筋
9焊包下淌彻底封堵焊剂罐的漏孔
避免焊后过快回收焊剂
⑵、电渣压力焊可在负温条件下进行，但当环境温度低于-20℃时，则不宜进行施焊。
雨天、雪天不宜进行施焊，必须施焊时，应采取有效的遮蔽措施。
焊后未冷却的接头，应避免碰到冰雪。
G、质量记录
本分项应具备以下质量记录:
⑴、钢筋出厂质量证明书或试验报告单。
⑵、焊剂合格证。
⑶、钢筋机械性能复试报告。
⑷、进口钢筋应有化学成分检验报告和可焊性试验报告。
国产钢筋
在加工过程中发生脆断、焊接性能不良和机械性能明显不正常的，应有化学成分检验报告。
⑸、钢筋接头的拉伸试验报告。
(五)、闪光对焊连接
A、施工准备
⑴、材料及主要机具:
①、钢筋:钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成份应满足焊接要求，并应有可焊性试验。
②、主要机具:对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。
常用对焊机主要技术见下表
焊机型号UN1-50UN1-75UN1-100UN2-150UN17-150-1
动夹具传动方式杠杆挤压弹簧
(人力操纵)电动
凸轮气-液压
额定容量KVA
负载持续率%
电源电压V220/380220/
次级电压调节范围V2.9~5.03.52~7.044.5~7.64.05~8.103.8~7.6
次级电压调节级数6881616
连续闪光焊接直径mm10~1212~1616~2020~2520~25
预热闪光焊接直径mm≤22≤36≤40≤40≤40
每小时最大焊接件数507520~3080120
冷却水消耗量L/h
压缩空气压力Mpa0.550.6
⑵、作业条件:
①、焊工必须持有有效的考试合格证。
②、对焊机及配套装置、冷却水、压缩空气等符合要求。
③、电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施;大于8%时，不得进行焊接。
④、作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
⑤、熟悉料单，弄清接头位置，做好技术交底。
B、操作工艺
⑴、工艺流程:
检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验
闪光对焊工艺过程:闭合电路→断续闪光预热/(两钢筋
端面交替接触和分开)→连续闪光加热至将近熔点/(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻
闪光-预热闪光对焊工艺过程:闭合电路→一次闪光闪平端面/(两钢筋端面轻微徐徐接触)→断续闪光预热/(两钢筋端面交替接触和分开)→二次连续闪光加热至将近熔点/(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻
⑵、焊接工艺方法选择:当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。
采用连续闪光焊所能焊接的最大钢筋直径应符合下表的规定。
当钢筋直径较大，端面较平整，宜采用预热闪光焊;当端面不够平整，则应采用闪光-预热闪光焊。
※Ⅲ级钢筋焊接时，无论直径大小，均应采取预热闪光焊或闪光-预热闪光焊工艺。
连续闪光焊钢筋上限直径
焊机容量(KVA)钢筋级别钢筋直径(mm)
150Ⅰ级25
Ⅱ级22
100Ⅰ级20
Ⅱ级18
75Ⅰ级16
Ⅱ级14
焊接参数选择:闪光对焊时，应合理选择调伸长度烧化留量顶锻留量以及变压器级数等焊接参数。
检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。
做班前试件:在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。
经试验合格后，方可按确定的焊接参数成批生产。
⑶、焊接操作:
连续闪光焊:通电后，应借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化留量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。
预热闪光焊:通电后，应使两根钢筋端面交替接触和分开，使钢筋端面之间发生断续闪光，形成烧化预热过程。
当预热过程完成，应立即转入连续闪光和顶锻。
闪光-预热闪光焊:通电后，应首先进行闪光，当钢筋端面已平整时，应立即进行预热、闪
光及顶锻过程。
⑷、保证焊接接头位置和操作要求:
①、焊接前和施焊过程中，应检查和调整电极位置，拧紧夹具丝杆。
钢筋在电极内必须夹紧电极钳口变形应立即调换和修理。
②、钢筋端头如起弯或成"马蹄"形则不得焊接，必须煨直或切除。
③、钢筋端头120mm范围内的铁锈、油污，必须清除干净。
④、焊接过程中，粘附在电极上的氧化铁要随时清除干净。
⑤、接近焊接接头区段应有适当均匀的镦粗塑形变形，端面不应氧化。
⑥、焊接后稍冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。
质量检查:在钢筋对焊生产中，焊工应认真进行自检，若发现偏心弯折烧伤裂缝等缺陷，应切除接头重焊，并查找原
因，及时消除。
C、质量标准
⑴、保证项目:
①、钢筋的品种和质量必须符合设计要求和有关标准的规定。
注:进口钢筋需经过化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法:检查出厂证明书和试验报告单。
②、钢筋的焊接接头的位置同一截面内接头的百分比，必须符合设计要求和施工规范的规定。
检验方法:观察或尺量检查。
③、对焊接头的力学性能检验必须合格。
力学性能检验时，应从每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。
在同一台班内，由同一焊工完成的300个同级别同直径钢筋焊接接头作为一批，若同一台班内焊接的接头数较少，可在一周之内累计计算。
若累计仍不到300个接头，则应按一批计算。
检验方法:检查焊接试件试验报告单。
⑵、基本项目:
钢筋闪光对焊接头外观检查结果，应符合下列要求:
①、接头部位不得有横向裂纹。
②、与电极接触处的钢筋表面不得有明显烧伤，Ⅳ级钢筋焊接时不得有烧伤。
检验方法:观察检查。
⑶、允许偏差项目:
①、接头处的弯折角不大于4°。
②、接头处的轴线偏移，不大于0.1倍钢筋直径，同时不大于2mm。
检验方法:目测或量测。
D、成品保护
焊接后稍冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。
E、应注意的质量问题
⑴、在钢筋对焊生产中，应重视焊接全过程中的任何一环节，以确保焊接质量，若出现异常现象，应参照下表找原因，及时消除。
⑵、冷拉钢筋的焊接应在冷拉之前进行。
冷拉过程中，若在接头部位发生断裂，可在切除热影响区(离焊缝中心约为0.7倍钢筋直径)后再焊再拉，但不得多于两次。
同时，其冷拉工艺与要求应符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。
请输入您公司的名字
Foonshion Design Co., Ltd。
钢筋对焊电弧焊及电渣压力焊质量通病及预防措施
钢筋对焊电弧焊及电渣压力焊质量通病及预防措施1、对焊焊接表面烧伤、接头轴线偏移和弯折，接头结合不良、接头氧化缺陷、接头过烧缺陷、热影响区淬火脆裂以及接头区域有裂纹等现象。
2、电弧焊A、焊接过程中要及时清渣，焊缝表面光滑平整，加强焊缝平缓过渡，弧坑应填满。
B、根据钢筋级别、直径、接头形式和焊接位置，选择适宜焊条直径和焊接电流，保证焊缝与钢筋熔合良好。
C、帮条尺寸、坡口角度、钢筋端头间隙以及钢筋轴线等应符合有关规定，保证焊缝尺寸符合要求。
D、焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。
E、钢筋电弧焊时不能忽视因焊接而引起的结构变形，应采下列措施：①、对称施焊，②、分层轮流施焊，③、选择合理的焊接顺序。
3、电渣压力焊A、在整个焊接过程中，要准确掌握好焊接通电时间，密切监视造渣工作电压和电渣工作电压的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在参数范围内。
在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合个良。
在焊接结束时，应立即措施扶正钢筋上端，以防止上、下钢筋错位和夹具变形，钢筋焊接结束时，应立即并检查钢筋是否顺直。
如不顺直，要立即趁钢筋还在热塑状态时将其扳直，然后稍延滞1～2 分钟后卸下夹具。
B、电渣压力焊焊接工艺适用于直径16～40mm 的Ⅰ级、Ⅱ级钢筋的焊接，当采用其他品种。
规格的钢筋进行焊接时，其焊接工艺的参数应经试验。
鉴定后方可采用。
C、焊剂要妥善存放，以免受潮变质。
D、焊接工作电压和焊接时间是两个重要的参数，在施工时不得随意变更参数，否则会严重影响焊接质量。
E、接头偏心和倾斜：主要原因是钢筋端部歪扭不直，在夹具中夹持不正或倾斜；焊后夹具过早放松，接头未冷却使上钢筋倾斜；夹具长期使用磨损，造成上下不同心。
F、咬边：主要发生于钢筋。
主要原因是焊接时电流太大，钢筋熔化过快；上钢筋端头没有压人熔池中，或压入深度不够，停机太晚，通电时间过长。
G、未溶合：主要原因是在焊接过程中上钢筋提升过大或下送速度过慢、钢筋端部熔化不良或形成断弧；焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量，焊接过程中设备发生故障，上钢筋卡住，未能及时压下。
电渣压力焊作业指导书(范本)
电渣压力焊作业指导书一、目的：指导电焊工进行钢筋电渣压力焊作业。
二、适用范围：适用于本工程中的型号Ø12~20钢筋电渣压力焊作业。
三、电渣压力焊电渣压力焊的概念：是利用电流通过渣池产生的电阻热将钢筋端部熔化、然后施加压力使钢筋焊接的一种焊接方法。
这种工艺能避免钢筋采用帮条或搭接焊电弧焊时的错位大和焊接时间长的特点，并且易掌握、工效高、成本低、工作条件好，适合于现场焊接竖向或倾斜度在4：1以内的I~Ⅲ级钢筋。
四、焊接设备：1、焊接电源：本工程采用型号ZX7-630DH钢筋对焊机。
也可采用较小容量的同型号钢筋对焊机并联使用。
2、控制箱：安装电流表、电压表和信号电铃，便于控制焊接参数和准确掌握焊接通电时间。
3、焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上下钳口同心。
4、焊剂盒：其内径为90~100mm，与所焊钢筋相适应。
5、切割机：用于切割钢筋。
6、控制系统及操作箱。
五、焊接材料所有焊接材料必须选用正规厂家出产的合格产品，且有出厂合格证和质量保证书。
1、钢筋：必须有出厂合格证，实验报告性能指标应符合有关标准或规范的规定；电渣压力焊部位钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形，保证钢筋端面垂直于轴线；钢筋端部200mm范围不应有锈浊、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接；处理钢筋时应在当天进行，防止处理后再生锈。
2、焊剂：本工程采用HJ-431型焊剂，必须有出厂合格证，化学性能指标符合相关规定。
焊接材料必须存放在干燥通风处，不能放在地面或潮湿度较大的地方。
本工程在使用前，须经300~350℃恒温烘焙2h。
焊剂回收重复使用时，应除去熔渣和杂物并经干燥。
六、焊接人员资质及其职责焊接技术人员应由有一年以上焊接生产实践的人员担任。
焊接技术人员负责焊接工艺评定，主持编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，处理焊接技术资料。
电渣压力焊焊接缺陷及消除措施表
1.增大焊接电池；
2.避免焊接时间过短；
3.检修夹具，确保上钢筋下送自如；
焊包不均
1.钢筋端面应平整；
2.填装焊剂尽量均匀；
3.延长电渣过程时间，适当增加熔化量。
ห้องสมุดไป่ตู้烧伤
1.钢筋导电部位除净铁锈；
2.尽量夹紧钢筋。
焊包下淌
1.彻底封堵焊剂筒的漏孔；
2.避免焊后过快回收焊剂。
电渣压力焊焊接缺陷及消除措施
焊接缺陷
消 除 措 施
轴线偏移
1.矫直钢筋端部；
2.正确安装夹具和钢筋；
3.避免过大的顶压力；
4.及时修理或更换夹具。
弯折
1.矫直钢筋端部；
2.注意安装和扶持上钢筋；
3.避免焊后过快卸夹具；
4.修理或者更换夹具。
咬边
1.减少焊接电流；
2.缩短焊接时间；
3.注意上钳口的起点和止点，确保上钢筋顶压到位。
电渣压力焊施工的安全分性析及预防措施

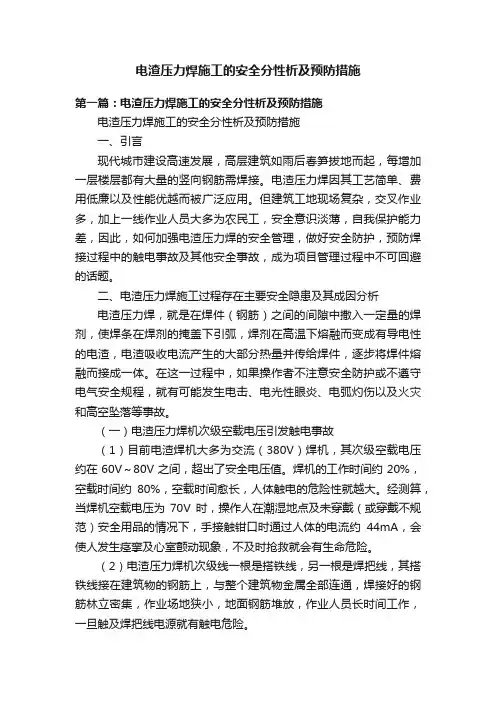

电渣压力焊施工的安全分性析及预防措施第一篇：电渣压力焊施工的安全分性析及预防措施电渣压力焊施工的安全分性析及预防措施一、引言现代城市建设高速发展，高层建筑如雨后春笋拔地而起，每增加一层楼层都有大量的竖向钢筋需焊接。
电渣压力焊因其工艺简单、费用低廉以及性能优越而被广泛应用。
但建筑工地现场复杂，交叉作业多，加上一线作业人员大多为农民工，安全意识淡薄，自我保护能力差，因此，如何加强电渣压力焊的安全管理，做好安全防护，预防焊接过程中的触电事故及其他安全事故，成为项目管理过程中不可回避的话题。
二、电渣压力焊施工过程存在主要安全隐患及其成因分析电渣压力焊，就是在焊件（钢筋）之间的间隙中撒入一定量的焊剂，使焊条在焊剂的掩盖下引弧，焊剂在高温下熔融而变成有导电性的电渣，电渣吸收电流产生的大部分热量并传给焊件，逐步将焊件熔融而接成一体。
在这一过程中，如果操作者不注意安全防护或不遵守电气安全规程，就有可能发生电击、电光性眼炎、电弧灼伤以及火灾和高空坠落等事故。
（一）电渣压力焊机次级空载电压引发触电事故（1）目前电渣焊机大多为交流（380V）焊机，其次级空载电压约在60V～80V之间，超出了安全电压值。
焊机的工作时间约20%，空载时间约80%，空载时间愈长，人体触电的危险性就越大。
经测算，当焊机空载电压为70V时，操作人在潮湿地点及未穿戴（或穿戴不规范）安全用品的情况下，手接触钳口时通过人体的电流约44mA，会使人发生痉挛及心室颤动现象，不及时抢救就会有生命危险。
（2）电渣压力焊机次级线一根是搭铁线，另一根是焊把线，其搭铁线接在建筑物的钢筋上，与整个建筑物金属全部连通，焊接好的钢筋林立密集，作业场地狭小，地面钢筋堆放，作业人员长时间工作，一旦触及焊把线电源就有触电危险。
（3）竖向焊接的钢筋全部是粗径螺纹钢，质硬量重，长度较长（6～8m甚至更长），搬动及竖立定位较费劲，作业用的劳保用品如手套及鞋等磨损快，如果没有及时更换，手与脚就可能直接接触钢筋，引发触电事故。
电渣压力焊接头质量缺陷分析及预控措施
钢筋电渣压力焊接头质量缺陷分析及预控措施在多层和高层建筑中，框架柱或剪力墙的竖向钢筋连接多采用电渣压力焊连接，施工简单，操作方便，造价低。
但是，在施工中受操作方法、电压、电流等诸多因素的影响，往往会造成焊接接头存在质量缺陷，例如轴线偏移、接头弯折、焊包不匀、气孔夹渣、焊包下淌等现象。
一般在现场检查过程中，发现在电渣压力焊质量缺陷的问题表现尤为突出（具体可关注文中所列照片），为了避免上述缺陷，项目部针对施工现场存在的问题及时进行了探讨，并编制了相应的原因分析及预防监控措施，具体如下：一、原因分析及预控措施1．上下钢筋轴线偏移产生原因：焊接钢筋端部有扭曲变形现象或夹具安装不正确，没有夹好钢筋；夹具挤压力过大，造成钢筋错位；焊前晃动已夹好的钢筋，使上下钢筋错位；夹具本身已变形或扭曲。
预防措施：焊前应仔细检查钢筋端头，不顺直的部分应切除或矫正；安装夹具要正确，待上下钢筋同心后，上下夹钳才能同时均匀夹紧钢筋；夹好钢筋后严禁晃动钢筋，以免上下钢筋错位或夹具变形，扭曲；操作前先检查夹具是否变形及夹钳是否紧固，不能用的夹具、夹钳应及时更新或修理。
2．接头处弯折产生原因：焊接后夹具卸的过早，接头处熔融金属没有完全固化，接头的强度和刚度还都很小，不能支撑上部钢筋。
焊接时未注意扶持上部钢筋，在焊接或卸夹具时，上部钢筋晃动而造成接头处弯折。
预防措施：一套电渣压力焊机应配置5-6套夹具，目的是保证接头焊接完毕后停歇30s以上再拆卸焊接夹具时增加一定强度和刚度，避免上部钢筋向下歪斜。
另外，焊接时或卸夹具时应用手扶持好上部钢筋，以免上部钢筋晃动，造成接头弯折。
3．焊包薄而大产生原因：挤压过程中，挤压速度过快且压力过大，把熔融的金属液体过快地挤向四周。
焊接电流过大或挤压过程的时间过长，使钢筋熔融的金属液过多，从而造成挤压后焊包薄而大。
预防措施：挤压时应逐渐下送钢筋，使上部钢筋把熔融的金属液体均匀地挤到钢筋周围，形成厚薄均匀，大小适中的焊包。
竖向钢筋电渣压力焊质量缺陷及预防措施及
竖向钢筋电渣压力焊质量缺陷及防治措施摘要：河北省保定至阜平高速公路K66+728范家沟大桥空心薄壁墩竖向钢筋采用电渣压力焊。
以往的施工中存在了轴线偏移、假焊等质量缺陷，为确保工程质量，提高工效，在调查研究的基础上，结合现场施工验证，对各种缺陷成因进行分析，并做出了防治措施。
关键词：竖向钢筋电渣压力焊工程质量缺陷防治措施引言：竖向钢筋电渣压力焊是一种可靠的钢筋连接技术，与其他钢筋连接技术（例如：手工电弧焊，钢筋气压焊等）相比较节约钢材，工效高，速度快深受广大施工企业欢迎，近年来得到了飞速发展，但在施工过程中，由于上岗新手多，现场施工条件复杂等因素影响造成焊接缺陷时有发生，给工程质量带来了隐患，因返工、费料等原因造成了一定的经济损失，同时也给公司的形象信誉产生了影响。
笔者在收集了施工经验以及参考资料和文献后，提出了一些防治措施，供施工同行参考。
1 焊接原理竖向钢筋电渣压力焊被焊接部位埋置于焊剂之中，借助被焊部位之间形成的电弧熔化焊剂获得2000℃以上的高温熔渣将被焊部位熔化，再经顶压形成焊接接头。
2 焊机构造竖向钢筋电渣压力焊机由电弧焊机、控制系统、夹具三部分组成。
夹具又由主体、上钳口、下钳口、焊剂罐、监控表五部分组成。
目前生产厂家较多，夹具形式多样，但主要可分成两类:杠杆式和手摇式。
杠杆式(图1)是由杠杆的抬高和降低来实现上钢筋向下和向上移动。
手摇式(图2)是通过手摇柄顺时针方向或逆时针方向摇动来实现上钢筋的移动。
3 焊剂选择竖向钢筋电渣压力焊一般选用HJ431焊剂。
4 焊接中缺陷、产生原因及防治措施4.1 轴线偏移这是竖向钢筋电渣压力焊焊接中最常见的缺陷。
⑴缺陷描述:《钢筋焊接及验收规程》JGJ18—2003 规定:“接头处钢筋轴线的偏移不得超过0.1 钢筋直径，同时不得大于2mm”，超过此标准为轴线偏移缺陷(图3)。
⑵产生原因:①夹具不合格。
有些夹具上、下钳口中心不在一条直线上。
有的因加工精度差或使用磨损，上、下钳口中心不固定。
电渣压力焊接头质量缺陷分析及预防措施
电渣压力焊接头质量缺陷分析及预防措施汇报人：日期:•引言•电渣压力焊接头质量缺陷分析•预防措施目录•案例分析•结论与展望01引言目的分析电渣压力焊接头质量缺陷产生的原因，提出相应的预防措施，提高焊接接头质量。
背景电渣压力焊接是一种广泛应用于钢结构、钢筋混凝土结构等领域的焊接方法。
由于操作不当或材料原因，焊接接头容易出现各种质量缺陷，如未熔合、夹渣、气孔等，这些缺陷将严重影响结构的承载能力和安全性。
目的和背景焊接接头是钢结构、钢筋混凝土结构等的重要组成部分，其质量直接关系到结构的安全性和稳定性。
结构安全焊接接头的质量将影响结构的使用寿命，如果存在质量缺陷，将导致结构过早出现疲劳、腐蚀等问题。
使用寿命焊接接头的质量将影响结构的制造成本和维修费用，如果存在质量缺陷，将增加不必要的维修和更换成本。
经济性焊接接头质量的重要性02电渣压力焊接头质量缺陷分析未熔合是电渣压力焊接头常见的质量缺陷之一，表现为焊缝金属之间未完全熔合。
总结词未熔合的原因可能包括焊接速度过快、焊接电流过小、焊丝伸出长度过长等。
这种缺陷会导致焊缝强度降低，容易产生裂纹。
详细描述未熔合缺陷夹渣是指在焊缝中残留的杂质或非金属夹杂物。
详细描述夹渣的原因可能包括焊接前未清理干净坡口、焊接过程中添加的焊剂过多或过少、焊接速度过快等。
夹渣会导致焊缝强度和韧性下降，容易产生裂纹。
气孔是指在焊缝中形成的孔洞，通常是由于气体在焊接过程中未能及时逸出而形成的。
气孔的原因可能包括坡口边缘不干净、焊丝伸出长度过长、焊接速度过快等。
气孔会导致焊缝强度和韧性下降，容易产生裂纹。
详细描述总结词裂纹是指在焊缝中出现的断裂现象，通常是由于材料本身或焊接过程中的应力集中而引起的。
总结词裂纹的原因可能包括材料本身存在缺陷、焊接过程中应力过大、焊接速度过快等。
裂纹会导致焊缝强度和韧性严重下降，甚至可能导致接头失效。
详细描述裂纹缺陷03预防措施焊接工艺控制制定焊接工艺方案根据电渣压力焊的工艺特点，制定合理的焊接工艺方案，包括焊接电流、电压、焊接速度等参数的确定。
钢筋电渣压力焊质量缺陷分析及控制措施
钢筋电渣压力焊质量缺陷分析及控制一、焊接基本原理钢筋电渣压力焊的基本原理是借助被焊钢筋端头之间形成的电弧熔化焊剂而获得2000℃以上的高温熔渣，将被焊接头均匀熔化，再经挤压而形成焊接接头。
二、电渣压力焊焊接产生缺陷原因及控制措施1、焊接头弯折：（1）按《钢筋焊接及验收规程》JGJ18规定“焊接头处弯折不得大于4°”，大于4°为弯折质量缺陷。
（2）质量缺陷原因分析：a.钢筋端部不直；b.钢筋安放不正；c.夹具过早拆除或扶钢筋过早撒手，当接头还处于软状态时，钢筋摆动而产生弯曲。
（3）控制措施：a.钢筋端头要梭直或把弯曲部份切除，这样夹具易使上下钢筋成直线，也不易晃动；b.夹具安装好后，焊工应检查后再放焊剂；c.焊后至少等3分钟再拆夹具，扶钢筋至少要等2分钟后再撒手。
2、上下钢筋轴心偏移：（1）按《钢筋焊接及验收规程》JGJ18规定“接头处钢筋轴线的偏移不得超过0.1钢筋直径，同时不得大于2mm”，超过此标准为轴线偏移质量缺陷。
（2）质量缺陷原因的分析：a.钢筋端部不直，既使钢筋同心，端部也会错开；b.钢筋安放不正，操作工不认真，上下钢筋安装不同心；c.挤压力过大，动作过猛，造成上钢筋位移；d.夹具不合格，有此夹具上下钳口中心不在一条直线上，有的因加工精度差或使用磨损，上下钳口中心不固定；e.上下钳口的同心度未调好，有的夹具可调节上下钳口的中心，目的是为焊接直径不同的钢筋，如果焊工调不好就有误差。
（3）控制措施：a.钢筋端部一定要顺直，否则要扶直或切除；b.操作工安装好夹具，待焊工检查后再放焊剂；c.挤压力要适当；d.选择上下钳口夹距长，直角槽、加工精度高的夹具，夹距长、直角形的钳口，钢筋易找同心，夹住后也不易晃动；e.经常维修夹具。
3、焊包不均：（1）焊包的中心和钢筋的轴心不重合，偏差较大，焊包突出钢筋部份小于4mm不合格现象。
（2）缺陷原因分析：a.钢筋倾斜，钢筋熔化后因重力作用向低的一边流动；b.引弧球放偏，偏向那一侧钢筋熔化易就多，包也大；c.焊剂中混进过多的泥土，泥土多的一侧焊剂温度低包就小；d.钢筋周围焊剂的密度不一致，熔化后温度就不一致，造成钢筋熔化量不均匀，熔化多的一边包就大；e.钢筋端面不平，两端面的间隙一边大，一边小，间隙小的一边电阻小，熔化多，包就大；反之包就小。
电渣压力焊质量缺陷及处理措施
母材表面处理不当， 存在油污、锈蚀等杂 质，影响焊接附着力 和强度。
焊剂潮湿或污染，影 响熔池的保护效果和 焊接质量。
焊接操作不当
电极位置不正确，影响电渣的形 成和熔池的填充。
焊接过程中电极提起或压下，导 致电弧不稳定或产生气孔。
焊接过程中未及时添加焊剂或添 加方式不当，影响熔池的保护效
果。
焊前预热不到位
VS
电渣压力焊利用电流通过渣池产生的 电阻热将钢筋端部熔化，然后施加压 力使钢筋焊接在一起。
质量缺陷对工程质量的影响
如果电渣压力焊质量不符合要求 ，会对工程质量产生负面影响， 例如影响结构安全性、耐久性和
稳定性。
质量缺陷可能会导致钢筋连接处 强度不足，进而在荷载作用下产 生裂缝或断裂，对结构安全性产
调整焊接参数
总结词
通过调整电渣压力焊的电流、电压、焊接时 间等参数，优化焊接过程，减少质量缺陷。
详细描述
根据焊接材料和厚度，适当调整电渣压力焊 的电流、电压和焊接时间等参数，确保焊接 过程稳定，提高焊接质量。
选用合适的焊接材料
总结词
选用符合要求、适应焊接工况的焊接材料，提高焊接接 头的质量。
详细描述
工程实例三：大型建筑钢筋焊接工程
总结词
详细描述
大型建筑钢筋焊接工程具有规模大、结构复 杂的特点，对焊接质量和安全性要求较高。 在施工过程中，常见的质量缺陷包括焊缝不 饱满、焊渣不脱落等，需要采取相应的处理 措施。
在大型建筑钢筋焊接工程中，常见的质量缺 陷包括焊缝不饱满、焊渣不脱落等。这些缺 陷会影响焊接质量和建筑的安全性。针对这 些缺陷，可以采取以下处理措施：1.确保钢 筋材料的质量和规格符合要求；2.选择合适 的焊接工艺和设备；3.加强施工现场的质量 控制和管理；4.及时处理和修复焊接缺陷。
电渣压力焊质量缺陷分析及预防措施技术交底
施工单位
中铁建设集团有限公司
分项工程
钢筋工程
交底提要
电渣压力焊质量缺陷分析及预防措施
3、焊包不匀，偏包或无包
产生原因：
①钢筋端面不平整，在挤压时不能把焊剂熔融金属液体均匀向四周排挤；
②焊剂填装不均匀或焊剂有杂质，不能形成均匀的渣池，
③电弧电压过高，产生偏弧现象，使钢筋的端面不均匀熔化，没有呈微凸形，钢筋熔液一侧偏少或偏多；
交底日期
2010-10-22
施工单位
中铁建设集团有限公司
分项工程
钢筋工程
交底提要
电渣压力焊质量缺陷分析及预防措施
上部钢筋端面上形成一层介于固态和液态之间的薄层，通过挤压排出焊渣其它杂质
②填装焊剂时应把焊剂盒装满，以使焊接部位进埋入焊接深度满足要求，（一般不小于60mm）。
6、焊包下淌Leabharlann 产生原因：①焊剂盒底部缝隙堵塞不严，致使钢筋熔液顺缝流下；
5、焊包有气孔，夹渣
产生原因：①焊剂受潮，焊接时从焊剂中排出的气体进入金属熔液内形成气孔。
②挤压过程时间长，上部钢筋面不能呈微凸形，端面上不能形成由液态向固态转化的薄层，挤压过程不能顺利排渣，焊接过程结束时没能及时进行顶压，造成部分钢筋熔液固化，使焊渣不能排出。焊接部位埋入焊剂的深度不够，使焊渣不能通过焊剂顺利排出，并且金属液体与空气接触易形成气孔。
技术交底记录
表C2-1
编号
工程名称
中国铁建•国际城C组团一标段总承包工程
交底日期
2010-10-22
施工单位
中铁建设集团有限公司
分项工程
钢筋工程
交底提要
电渣压力焊质量缺陷预防措施
电渣压力焊施工过程中受操作方法、电压、电流等诸多因素的影响，往往会造成焊接接头的众多质量缺陷，例如接头处轴线偏移，接头弯折，焊包薄而大，接头结合不良，焊包不均匀，气孔夹碴，下淌等现象。
