一、精细油层划分与对比技术 1.油层划分对比主要目的 2.油层划分原那么 3.精细油层对比技术 4.精细地层对比方法和流程二、砂岩储层堆积相研讨 1.研讨堆积相的主要目的 2.堆积体系的根本概念 3.堆积相常规研讨方法三、堆积微相研讨
一、精细油层划分与对比技术
1.油层划分对比主要目的
标标志志层层的越作多用，越—c典—.小型起，着层分对布层规越位稳归模定属，的要对控比制顺精造应度用也。单就越层可靠厚，因度此精分心布选定概标志率层是，对比目任务的的重有要两内容个之一：。一是使 ①在确砂定层小规电范性层井规：范内参未照制所区定含域之地前砂层可分有层层两数种数据做并法最经弥三补少维：，地震二资料是初步减检验少，找对出厚地层层延续砂、完岩好的的井作劈为规分范。井。坚持小层
但应留意到有些动态分析资料的不确定性，因此需反复 ②钻井分层与地震解释相结合
根底预备：在众多单层中要坚持等时关系，实现全区的一致闭合，最根本的方法是编制小层砂体分布典型剖面图。以规范井为出发井，采用邻井对比，井点幅射，逐渐蔓延的方法，实现骨干剖面本身、剖面之间以及全区的一致划分闭合，并应与断
层某模些型小反层复的交、“互单编层动辑数，能静对够矛会结盾添井加合点。做〞必要，调整综。合判别，才有能够得到正确的结论。
b.注采井组动态反映与单层对比的一致
标志层：在反复对比实际中，应留意发现对比标志层。
单层是一独立的流体运动单元，并以其为边境条件，彼此留意，典型剖面不是独一不变的，而是随单层对比任务的不断进展，一定会有调整，完善。
二是堆积旋回的多级次性，级次越高旋回性越明显，分布也越稳定。是控制油水运动自成体系的流动单元；
小层划分

煤矿11种图纸绘制标准及要求

煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。

第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。

图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。

各种注记必须齐全、规范。

图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。

达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

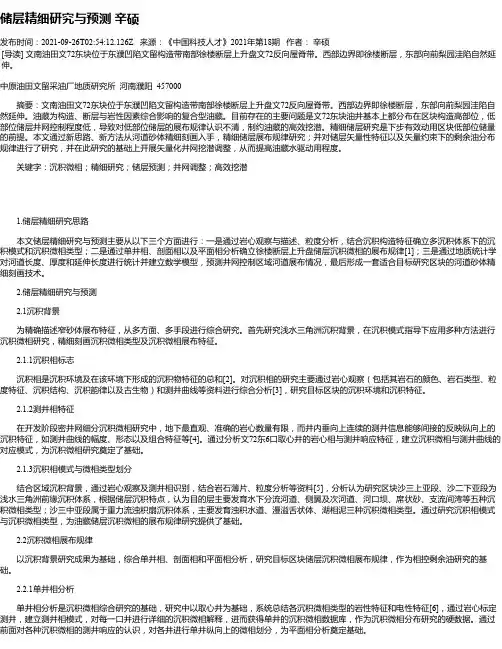

储层精细研究与预测辛硕

储层精细研究与预测辛硕发布时间：2021-09-26T02:54:12.126Z 来源：《中国科技人才》2021年第18期作者：辛硕[导读] 文南油田文72东块位于东濮凹陷文留构造带南部徐楼断层上升盘文72反向屋脊带。

西部边界即徐楼断层，东部向前梨园洼陷自然延伸。

中原油田文留采油厂地质研究所河南濮阳 457000摘要：文南油田文72东块位于东濮凹陷文留构造带南部徐楼断层上升盘文72反向屋脊带。

西部边界即徐楼断层，东部向前梨园洼陷自然延伸。

油藏为构造、断层与岩性因素综合影响的复合型油藏。

目前存在的主要问题是文72东块油井基本上都分布在区块构造高部位，低部位储层井网控制程度低，导致对低部位储层的展布规律认识不清，制约油藏的高效挖潜。

精细储层研究是下步有效动用区块低部位储量的前提。

本文通过新思路、新方法从河道砂体精细刻画入手，精细储层展布规律研究；并对储层矢量性特征以及矢量约束下的剩余油分布规律进行了研究，并在此研究的基础上开展矢量化井网挖潜调整，从而提高油藏水驱动用程度。

关键字：沉积微相；精细研究；储层预测；井网调整；高效挖潜1.储层精细研究思路本文储层精细研究与预测主要从以下三个方面进行：一是通过岩心观察与描述、粒度分析，结合沉积构造特征确立多沉积体系下的沉积模式和沉积微相类型；二是通过单井相、剖面相以及平面相分析确立徐楼断层上升盘储层沉积微相的展布规律[1]；三是通过地质统计学对河道长度、厚度和延伸长度进行统计并建立数学模型，预测井网控制区域河道展布情况，最后形成一套适合目标研究区块的河道砂体精细刻画技术。

2.储层精细研究与预测2.1沉积背景为精确描述窄砂体展布特征，从多方面、多手段进行综合研究。

首先研究浅水三角洲沉积背景，在沉积模式指导下应用多种方法进行沉积微相研究，精细刻画沉积微相类型及沉积微相展布特征。

2.1.1沉积相标志沉积相是沉积环境及在该环境下形成的沉积物特征的总和[2]。

对沉积相的研究主要通过岩心观察（包括其岩石的颜色、岩石类型、粒度特征、沉积结构、沉积韵律以及古生物）和测井曲线等资料进行综合分析[3]，研究目标区块的沉积环境和沉积特征。
