建筑物防雷与接地浅谈
浅谈建筑物防雷 【摘要】：雷电是不可避免的自然灾害，地球上任何时候都有雷电在活动。因此，了解雷电并掌握正确的预防措施和自救方法是十分必要的。雷电主要有四种类型：直击雷、感应雷、雷电侵入波、球雷。建筑物的防雷设计和安装应该将外部防雷装置、内部防雷装置、建筑物外的环境及至小区的防雷装置进行整体统一的考虑。建筑物防雷设计，应认真调查地质、地貌、气象、环境等条件和雷电活动规律以及被保护物的特点等，因地制宜的采取防雷措施，做到安全可靠、技术先进、经济合理。民用建筑将防雷分为三类，根据三种类别对建筑物进行保护。 关键词：雷电直击雷感应雷雷电侵入波球雷 一、雷电的形成
雷是一种大气中放电现象。雷在形成过程中，某些部分积聚起正电荷，另一部分积聚起负电荷，当这些电荷积聚到一定程度时，就产生放电现象。这种放电有的是在云层与云层之间进行，有的是在云层与大地之间进行。后一种放电也就是落雷，会破坏建筑物、电气设备，伤害人畜。这种放电时间短促，一般约50～100微秒，但电流则异常强大，能达到数万安培到数十万安培。放电时产生强烈的光，这就是闪电。闪电时，将释放出大量热能，瞬间能使空气温度升高1万～2万℃，空气的压强可达70个大气压。这样大的能量，具有极大的破坏力，往往会造成火灾和人畜的伤亡。 雷电的产生原理：当空中的尘埃、冰晶等物质在云层中翻滚运动的时候，经过一些复杂过程，使这些物质分别带上了正电荷与负电荷。那么，由于同一种物质质量相当，又带上相同的电荷。经过运动，带上相同电荷的质量较重的物质会到达云层的下部（一般为负电荷）；带上相同电荷的质量较轻的物质会到达云层的上部（一般为正电荷）。这样，同性电荷的汇集就形成了一些带电中心。当异性带电中心之间的空气被其强大的电场击穿时，就形成云间放电。当带负电荷的云层向下靠近地面时，地面的凸出物、金属等会被感应出正电荷，随着电场的逐步增强，雷云向下形成下行先导，地面的物体形成向上闪流 ，二者相遇即形成 对地放电 。
二、雷电的主要特点 1．冲击电流大。其电流高达几万至几十万安培； 2．时间短。一般雷击分为三个阶段，即先导放电、主放电、余光放电。整个过程一般不 会超过60微秒； 3．频率高。雷电流变化梯度大，有的可达10千安/微秒； 4．冲击电压高，强大的电流产生的交变磁场，其感应电压可高达上亿伏。 三、雷电 - 频率特性 在任何给定时刻，世界上都有1800场雷雨正在发生，每秒大约有100次雷击。在美国，雷电每年会造成大约150人死亡和250人受伤。全世界每年有4000多人惨遭雷击。在雷电发生频率呈现平均水平的平坦地形上，每座300英尺高的建筑物平均每年会被击中一次。每座1200英尺的建筑物，比如广播或者电视塔，每年会被击中20次，每次雷击通常会产生6亿伏的高压。 每个从云层到地面的闪电实际上包含了在60毫秒间隔内发生的3到5次独立的雷击，第一次雷击的峰值电流大约为2万安培，后续雷击的峰值电流减半。最后一次雷击之后，可能会有大约150安培的连续电流，持续时间达100毫秒。 经测量，这些雷击的上升时间大约为200纳秒或者更快。通过2万安培和200纳秒，不难计算得到dI/dt的值是每秒10^11安培 四、雷电 - 危害
雷电危害 闪电的受害者有2／3以上是在户外受到袭击。他们每3个人中有两个幸存。在闪电击死的人中，85%是男性，年龄大都在10岁至35岁之间。死者以在树下避雷雨的最多。 雷电对人体的伤害，有电流的直接作用和超压或动力作用，以及高温作用。当人遭受雷电击的一瞬间，电流迅速通过人体，重者可导致心跳、呼吸停止，脑组织缺氧而死亡。另外，雷击时产生的是火花，也会造成不同程度的皮肤烧灼伤。雷电击伤，亦可使人体出现树枝状雷击纹，表皮剥脱，皮内出血，也能造成耳鼓膜或内脏破裂等。 五、雷电 - 防雷须知 雷电发生时产生的雷电流是主要的破坏源，其危害有直接雷击、感应雷击和由架空线引导的侵入雷。如各种照明、电讯等设施使用的架空线都可能把雷电引入室内，所以应严加防范。 一、雷击易发生的部位 1.缺少避雷设备或避雷设备不合格的高大建筑物、储罐等； 2.没有良好接地的金属屋顶； 3.潮湿或空旷地区的建筑物、树本等； 4.由于烟气的导电性，烟囱特别易遭雷击； 5.建筑物上有无线电而又没有避雷器和没有良好接地的地方。 六、年预计雷击次数计算 1.建筑物年预计雷击次数应按下式确定： N=k*Ng*Ae 其中N：建筑物年预计雷击次数; k:校正系数；Ng：建筑物所处地区雷击大地的年平均密度。Ae：与建筑物截收相同雷击次数的等效面积。 2.雷击大地的年平均密度应按下式确定： Td:年平均雷暴日。 国际上已确认Ng与年平均雷暴日Td为非线性关系。 建筑物等效面积Ae应为其实际平面积向外扩大后的面积。其计算方法应符合下列规定： 1）．建筑物高度在100m以下按滚球半径100m（即吸引半径100m）考虑。其相对应的最小雷电流约为kA，接近于按计算式以积累次数 P＝50％代入得出的雷电流I＝32.5kA。在此基础上，导出计算式（附 1.4），其扩大宽度等于。该值相当于避雷针针高H在地面 上的保护宽度（当滚球半径为100m时）。扩大宽度将随建筑物高度加高而减小，直至100m时则等于建筑物的高度。如H＝5m时，扩大宽度为m，它约为H的6倍；当H＝10m时，扩大宽度为m，约为H的4.4倍；当H＝20m时，扩大宽度为＝60m，为H的3倍；当H＝40m时，扩大宽度为＝80m，为H的2倍；当H＝80m时，扩大宽度为＝98m，约为H的1.2 倍。 2）．当建筑物高度超过100m时，如按吸引半径100m考虑，则不论高度如何扩大宽度总是100m，有其不合理之处。所以，当高度超过100m时，取扩大宽度等于建筑物的高度。 此外，关于周围建筑物对Ae的影响，由于周围建筑物的高低、远近都不同，计算很复杂，因此不予考虑。这样，在某些情况下，计算得出的Ae值可能比实际情况要大些。 七、建筑物外部防雷系统及防护措施 根据年预计雷击次数计算选择防雷措施类别。建筑物外部防雷系统由接闪器、引下线、接地网等有机组成，三着缺一不可，主要用于防直击雷的防护系统。 接闪器：包括避雷针、避雷线、避雷带、避雷网。直接截受雷击，以及用作接闪的器具、金属构件和金属屋面等。功能是把接引来的雷电流，通过引下线和接地装置因如大地中泄防，保护建筑物免受雷害。 引下线，上连接接闪器与接地装置的金属导体，它的作用是把接闪器截获的雷电流引至接地装置。接地装置位于地下一定深度之处，它的作用是使雷电流顺利流散到大地中去。 接地网：具有接地功能与大地有良好接触的各种金属构件、金属井管、钢筋混泥土中的钢筋、埋地金属管道和设施，并连成网络。 防护措施：建筑物根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类防雷措施。 第一类：应装设独立避雷针或架空避雷网，使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器的保护范围内。架空避雷网的网格尺寸不应小于5m x 5m或6m x 4m。避雷针或网格尺寸不应小于5m x 5m或6m x 4m的避雷网或由其混合组成的接闪器直接装在建筑物上，避雷网应按规定沿屋角、屋脊、屋檐和檐角等易雷击的部位敷设。并必须符合下列要求： 所有避雷针应采用避雷带互相连接。 引下线不应小于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于12m。 排放爆炸危险气体、蒸汽或粉尘的管道符合独立避雷针（网）防直击雷措施的二、三款的要求。 建筑物应装设均压环，环间垂直距离不应大于12m，所有引下线、建筑物的金属结构和金属设备均应连接到环上。均压环可利用电气设备的接地干线环路。 防直击雷的接地装置应围绕建筑物敷设成环形接地体，每根引下线的冲击接地电阻不应大于10欧姆，并应和电气设备接地装置及所有进入建筑物的金属管道连接，此接地装置可兼作防雷电感应之用。 第二类：采用装设在建筑物上的避雷网（带）应按规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于10m x 10m或12m x 8m的网格。所有避雷针采用避雷带相连接。
Se2≥0.3kcRi；其中Se2：地中距离（m）；kc：分流系数， 在共用接地装置与埋地金属管道相连的情况下，接地装置宜围绕建筑物敷设成环行接地体。 第三类：1.宜采用装设在建筑物上的避雷网（带）或避雷针或有这两种混合组成的接闪器。避雷网（带）应按规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于20m x 20m或24m x 16m的网格。平屋面的建筑物，当其宽度不大于20m时，可仅沿敷设一圈避雷带。 2.突出屋面的物体的保护方式应符合第二类防雷建筑物防直击雷措施中的二、三款的规定。 3.引下线不应少于两根，但周长不超过25m且高度不超过40m的建筑物可设一根引下线。引下线应沿建筑物四周均匀或对称布置，其间距不应大于25m。当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应大于25m。 八、建筑物内部防雷系统及防护措施 内部防雷系统有等电位连接系统、公用接地系统、屏蔽系统、合理布线系统、浪涌保护器等组成，主要用于减少和防止雷电流在需要防雷空间内产生的电磁效应。作用是减少建筑物内的雷电流和所产生的电磁效应以及防止反击、接触电压、跨步电压等二次雷害。建筑物内部防雷工程涉及面较宽，面对的是包括感应雷、球雷、传导雷或因线路上浪涌高电位所造成电
浅谈建筑电气防雷接地技术与施工要点
浅谈建筑电气防雷接地技术与施工要点建筑电气防雷接地技术是指对建筑内部电气设备进行防雷接地系统的设计和施工。
这项技术的作用是在防雷过程中，通过将建筑内部的电气设备进行有效接地，保障电气设备的正常运行，同时保护人身安全，减少对建筑物和周围环境的影响。
1.接地体设计要点接地体是防雷接地系统的重要组成部分，其主要作用是把雷电脉冲的电能引入地下，使建筑物内部电气设备的地势尽量平衡。
在设计接地体时要注意以下几个要点：（1）选择良好的接地体材料。
常见的接地体材料有镀锌钢板、镀铜钢板和无氧铜杆。
（2）要考虑地质条件。
浅层岩土或腐殖土地基时，应采用深孔钻掘或桩基础进行接地。
岩石地基则可采用挖沟或铁丝网等方法连通地面。
（3）适当增加接地体数量。
接地体数量过少会导致接地电阻增大，降低接地效率。
（4）合理设置接地体布局。
接地体间距应根据实际设备电气性质和电气负荷大小来确定，不能过于密集或过于稀疏。
接地体间接地连接主要指建筑内部电气设备的接地线与接地网之间的连接。
在接地体连接时要注意以下几个要点：（1）连接点要坚固可靠。
在接地体连接点处应采用架空、埋地和组合等多种方式进行连接，以保证连接的坚固可靠性。
（2）保证接地线的导电性。
接地线应采用优质导体材料，对于长距离接地线，应适当增加截面积。
（3）设置防腐措施。
接地线在接地体连接处易受潮气和腐蚀影响，应进行防腐处理，并定期维护。
（4）合理布置接地线。
接地线的路径应尽量避开强电磁场影响，不宜与其他干扰性电缆交叉布置。
3.接地电阻测量要点防雷接地系统的关键在于其接地电阻大小，接地电阻小代表接地效果好。
在施工过程中要进行接地电阻测试，以保证接地电阻符合要求。
在测试时要注意以下要点：（1）测试前要先对测试仪器和计算公式进行准备，以保证精确性。
（2）要有足够的挖孔孔深，以便进行精确测量，并避免误差。
（3）测试时应关闭周边电器设备，以防杂音干扰。
（4）测试后要随时记录测试数据，并进行数据分析，查找问题所在，及时进行整改。

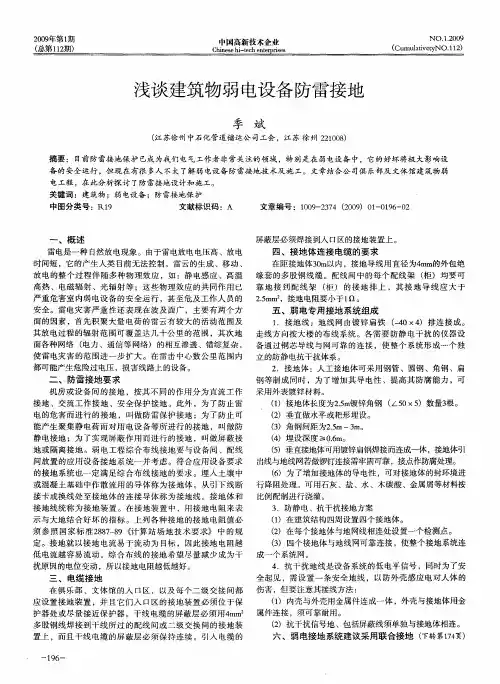

浅谈建筑物弱电设备防雷接地
雷 电是一 种 自然放 电现象 。 由于雷 电放 电电压 高 、放 电 时 间短 ，它 的产生 人类 目前无 法 控制 。雷 云 的生成 、移 动 、
四、接地体 连接 电缆 的要求
在距 接 地体 ３ｍ 内 ，接地 导线 用 直径 为４ ｍ的外包 绝 ０以 ａ ｒ
放电的整个过程伴随多种物理效应 ，如 ：静 电感应 、高温 缘 套 的 多股 铜 线 缆 。配 线 问 中的 每个 配 线 架 （ ） 均要 可 柜 高 热 、电 磁辐 射 、光 辐 射 等 ；这些 物 理效 应 的共 同作 用 已 靠 地 接 到 配 线 架 （ ） 的 接 地 排 上 ，其 接 地 导 线 应 大 于 柜 严重 危 害 室 内弱 电设 备 的安 全 运行 ，甚至 危 及 工作 人 员 的 ２ ｒ ． ｍ ，接地 电阻要 小于 １ ５ ａ Ｑ。 安全 。雷 电灾 害严 重 性 还 表 现 在波 及 面广 ，主要 有 两 个 方 五 、弱 电专用接 地 系统 组成 面 的 因素 ，首先 积 聚大 量 电 荷 的雷 云 有较 大 的 活动 范 围及 １ ．接地 线 ：地线 网 由镀 锌 扁铁 （４ ×４ 排 连 接成 。 －０ ）
电工程 ，在 此分析探 讨 了防雷接地设 计和施 工 。
关键词 ：建 筑物 ；弱 电设 备 ；防雷接地保 护 中图分 类号 ：Ｒ１ ９ 文献 标识码 ：Ａ 文章 编号 ：１０— ３４ （０９ １ ０９ — ２ ０９ ２７ ２０）０— １６ ０
一
、
概 述
屏蔽 层必 须焊 接到入 口区的接地 装置 上 。
季 斌
（ 苏徐 州 中石 化 管道 储运公 司工会 ，江 苏 徐 州 ２ １０ ） 江 ２ ０ ８
摘要：目前防雷接地保护 已成为我们电气工作者非常关注的领域 ，特别是在弱电设备 中，它的好坏将极大影响设 备 的安 全运行 ，但 现在 有很 多人 不 太 了解 弱 电设 备 防 雷接 地技 术 及施 工 。文章 结合公 司俱 乐部及 文体馆 建 筑物弱
建筑工程中的防雷与接地安全
建筑工程中的防雷与接地安全防雷与接地是建筑工程中重要的安全措施之一。
在如今智能化、数字化的时代，建筑物往往涉及到大量的设备和电气设施，因此保障建筑物的防雷与接地安全显得尤为重要。
本文将从防雷与接地的概念、意义、实施原则以及常见的防雷与接地措施等几个方面进行论述。
一、防雷与接地的概念与意义防雷与接地是指通过采取一系列防雷设施和合理的接地系统，以保护建筑物及其中人员和设备的安全的一项综合性工作。
建筑物中，雷电活动主要体现在大气电场变化以及云地电荷分布的影响。
而合理的接地则能够将雷电能够迅速地放散到地下，从而保护建筑物免受雷击的危害。
防雷与接地的意义不仅体现在保护建筑物的安全，还涉及到人身安全、设备安全以及信息安全等方面。
有效的防雷与接地措施能够降低雷击所造成的破坏和损失，保证人员的生命安全；同时，防雷与接地还可以减少或避免设备的故障，延长设备的使用寿命；另外，在数字化时代，数据和信息的安全至关重要，合理的防雷与接地系统可以保证信息的安全和稳定传输。
二、实施原则1. 地质条件：在选择合适的防雷与接地措施时，需要充分考虑周边的地质条件，包括土质、导电性等因素。
合理的选择将有助于保证接地系统的有效性。
2. 安全性：防雷与接地系统的设计和施工必须满足相关的安全标准和规范，确保其符合建筑物的使用要求和安全性。
3. 经济性：合理的防雷与接地系统应该在保证安全的前提下，尽可能降低成本，提高投资效益。
4. 可靠性：防雷与接地系统的设计要具备可靠性，能够在各种不利环境下正常工作，并保持长期稳定。
三、常见的防雷与接地措施1. 架空接地线：通过设置架空接地线，将建筑物上部与地面形成良好的接地连通，以确保防雷系统的有效性。
2. 接地网：在建筑物的施工过程中，将接地网埋入地下，与建筑物的金属骨架相连接，确保整个建筑物形成一个连通的接地体系，以达到放散雷电的目的。
3. 避雷针：在建筑物上部设置避雷针，通过尖端放电的原理，将雷电引导到接地体系中，保护建筑物及其中的设备和人员的安全。
浅谈民用建筑物的防雷接地设计
浅谈民用建筑物的防雷接地设计摘要：随着社会经济的快速发展，城市化进程的不断加快，对于民用建筑物来说，防雷接地设计是一项非常重要的工作，其设计质量的好坏直接影响着整个建筑物能否安全地使用。
所以设计人员一定要对建筑电气的防雷设计水平进行严格的把控，为建筑施工质量的有效控制提供更加坚实的保障。
建筑物防雷设计，应认真调查地质、地貌、气象、环境等条件和雷电活动规律以及被保护物的特点等，因地制宜的采取防雷措施，做到安全可靠、技术先进、经济合理。
民用建筑将防雷分为三类，根据三种类别对建筑物进行保护。
关键词：建筑电气；防雷接地；设计要点引言在现代建筑设计中进行建筑物防雷接地设计主要是为了防止人身受到电击、促进电力系统的正常运行，同时做好线路保护，使设备免遭破坏。
接地极作为整个接地系统的重要组成部分，其设计的合理与否是保证其接地功能良好实现的重要基础。
单位的正常生产生活的安全做出保障，减少经济损失和人员伤亡，提高生活的质量。
1建筑电气防雷接地系统的重要性在现代的工程建造的过程中，进行相应的防雷接地设施建设已经成为一项极为重要的部分，在我国至今几十年的发展过程中，随着电力设施的不断普及，相应的电力设备在日常的生活中使用的频率也正在不断地增大，每一个建筑中电力设备的数量也正在不断地增加。
电力设备在为使用者带来极大的便利的同时，也正在为相应的建筑带来巨大的隐患和危险。
如今的建筑为了满足人们的居住需求，普遍多为高层，因此在面对自然灾害之雷电灾害过程中，往往具有较大的风险和隐患，并且一旦灾害发生，往往是无法进行有效避免的，同时也会给相应的建筑和住户带来极大的损失。
因此在建筑物上面安装一些必要的防雷接地系统，就能够在发生雷电灾害的时候，有效地对雷电进行预防，同时也能在面临灾害的发生时，有效地保护建筑和建筑内的住户。
除此之外，进行建筑的防雷接地的设施的建造，也能够为大众日常的生活做出一定的保证。
雷电灾害在出现的时候带来的危害和损失往往是巨大的，尤其是出现雷雨的时候，常常会出现断电、断水等等情况，这就为大众的日常生活和生产生活带来了极大的不便，同时也会给相应的企业生产和单位的正常运行造成影响。
建筑防雷与接地技术
建筑防雷与接地技术随着现代社会对电力需求的增加以及建筑设计的不断创新，建筑中防雷与接地技术的重要性也日益突出。
合理的建筑防雷与接地能够确保建筑物和其中的电气设备正常运行，同时保障人员和财产的安全。
本文将就建筑防雷与接地技术的原理、设计和施工进行探讨。
一、建筑防雷技术建筑防雷技术主要包括建筑物表面防雷和建筑物内部防雷两个方面。
1.1 建筑物表面防雷建筑物表面防雷主要通过安装避雷针、避雷带和避雷网等设备来保护建筑物自身免受雷电侵害。
其中，避雷针是最常见且有效的防雷装置，可将雷电引向地下，从而保护建筑物和其中的电气设备。
避雷针的选择应根据建筑物的高度和周边环境进行合理的设计。
1.2 建筑物内部防雷建筑物内部防雷主要针对电气设备，通过合理的接地设计和防雷设备的安装来达到防雷目的。
其中，接地装置是重要的一环，可以将电气设备的金属外壳与地面形成良好的接触，将雷电引入地下，确保设备的正常运行。
二、建筑接地技术建筑接地技术是建筑防雷技术中的一项重要措施，其主要目的是保证建筑内的电气设备和人员在遭受雷击时能够安全、迅速地放电到地下。
2.1 规范的接地系统设计建筑接地系统的设计要符合相关规范标准，确保接地装置与地面接触良好，电阻值合理。
一般情况下，接地装置应放置在地下深度超过1米处，并且应该与建筑物的地基一同做好接地处理。
2.2 合适的导体选择建筑接地系统采用的导体应该选用优质的铜或铜合金材料，确保导电性能良好。
同时，根据具体工程情况，选择合适的导体截面和长度，以减小接地电阻。
三、建筑防雷与接地技术施工建筑防雷与接地技术的施工需要专业技术人员进行操作，确保施工质量与安全。
3.1 施工前的检测与规划施工前需要对建筑物和周边环境进行检测，了解地质条件、建筑物特点以及电气设备的用电情况等信息，以便合理规划和设计防雷与接地系统。
3.2 合理的设备安装与布线根据规划设计要求，进行防雷装置、接地装置和导体的安装与布线工作。
确保设备的安装位置合理，布线路径清晰明了，并进行必要的标志和保护。

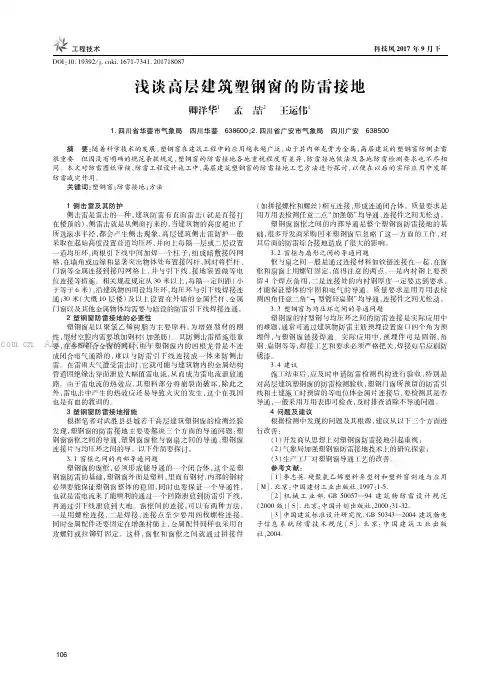

浅谈高层建筑塑钢窗的防雷接地
'$&
工程技术 !"#!$%&$'(') *+&,-./&$01$21(3$&)%$1$4%41
科技风 &'() 年 * 月下
浅谈高层建筑塑钢窗的防雷接地
卿洋华$ 5 孟5吉吉) 5 王运伟$
'&四川省华蓥市气象局!四川华蓥!&#)&$$(&四川省广安市气象局!四川广安!&#)%$$
摘5要随着科学技术的发展"塑钢窗在建筑工程中的应用越来越广泛"由于其内部龙骨为金属"高层建筑的塑钢窗防侧击雷 很重要' 但因没有明确的规范条款规定"塑钢窗的防雷接地各地重视程度有差异"防雷接地做法及各地防雷检测要求也不尽相 同' 本文对防雷图纸审核&防雷工程设计施工中"高层建筑塑钢窗的防雷接地工艺方法进行探讨"以便在以后的实际应用中发挥 防雷减灾作用'
. Al要l$在R参ig照h铝t合s金R窗e的s同er时v$e由d于.塑钢窗内的四根龙骨是不连
成闭合电气通路的$难以与防雷引下线连接成一体来防侧击 雷& 在雷雨天气遭受雷击时$它就可能与建筑物内的金属结构 管道因绝缘击穿而泄放大幅值雷电流$从而成为雷电流泄放通 路& 由于雷电流的热效应$其塑料部分将崩裂而破坏$除此之 外$雷电击中产生的热效应还易导致火灾的发生$这个在我国 也是有血的教训的&
"如拼接螺栓和螺丝#相互连接$形成连通闭合体& 质量要求是 用万用表检测任意二点* 加强筋+ 均导通$连接件之间无松动&
塑钢窗窗框之间的内部导通是整个塑钢窗防雷接地的基 础$很多开发商采购回来塑钢窗后忽略了这一方面的工作$对 其后面的防雷综合接地造成了很大的影响&
浅谈防雷接地工程施工现场配合与控制要点
（ １ ） 土 建在 进 行 门窗 、 铁 扶 梯安 装 时 ， 电气专 业 人 员 指导 土 建 门 窗 、 铁扶 梯等安装， 同均 压环 处 预 留 的引 线相 搭 接 焊 牢 ， 并 进 行 质量 检 验 ， 合 格后 ， 填
写记 录 ， 方 可进 行 下道 工序 施 工 。
石层上的土层中敷设人工接地体。敷设时由土建专业人员配合 ， 将接地体埋 入土壤中， 然后 由电气专业施工人员 ， 将接地体用镀锌扁钢或紫铜带， 连成整 体并与建筑物周边钢筋连通 。 （ ３ ） 利 用钢 筋 混 凝 土 预制 桩 、 钢 管桩 、 护 坡 桩 等 做接 地 体 时 ， 需 配 合 土 建 专业施ｌ 丁 。电气施工人员提供利用桩心引出钢筋来做接地体用时 ， 应与土建 专业负责人员协调解决 ， 不得私 自剔凿焊接桩上的钢筋 ， 应经协调后方可施
（ ５ ） 人工接地装置施工时 ， 由土建配合挖沟 、 回填 、 夯实。 当土壤 电阻率较 护 接地 和 弱 电机房 对 接地 的特 殊 要求 。 ３ ） 经过认真阅读防雷接地施工图 ， 发现 问题集中汇总 ， 列出问题的 内容 高， 大于 １ ０ ５ ｎ． ｅ ｍ时 ， 需将接地极周围电阻率高的土壤换成电阻率较低的土 提 供 给设 计 单位 ， 组 织设 计 交底 ， 将 提 出 的 问题 形 成 解决 方 案 文 件 ， 壤， 如腐 殖 质较 多 的 土壤 、 砂质薪土、 黑土 等 。 经 电阻率 测 量还 不 合格 时 ， 可 采 及 部位 ， 并 及 时 办理 设计 变更 洽 商 。 用化学处理的方法 ， 用食盐处理、 降阻剂处理等方法降低土壤电阻。 换土或实 进 行会 签 确认 ， （ ２ ） 防雷 接地 工 程施 工组 织 设计 审 核 ： 施化学方法降低土壤 电阻 ， 都需要与土建施工配合， 电气专业人员负责进行 １ ） 重 点审 核 防雷装 置 ， 包 括 接 闪器 、 引 下线 、 接 地装 置 及其 他 连接 导 体 的 人 工 接地 装 置 的施 工 。
最新整理浅谈智能建筑弱电工程防雷接地(3).docx
最新整理浅谈智能建筑弱电工程防雷接地(3)
七、弱电接地系统建议采用联合接地 现代的城市建筑物都是钢筋混凝土或金属结构，只要将建筑物的基础、柱、梁内的钢筋通过焊接或绑扎，就能形成多个闭合的电气通路； 于建筑结构中的钢筋或金属件很多，彼此又非常接近，因此形成一个完善的法拉第笼，在这个笼内的电气线路和设备不会因外界的雷电流而造成危险的电位，因为多个闭合的电气通路将阻止雷电流进入建筑物内部。当雷电直接击到作为接闪器的建筑物的顶部金属件或钢筋wang时，冲击电流经过建筑物外围柱内的钢筋或金属柱向下流入大地，并在建筑物的表面形成电气屏幕。当冲击电流流向建筑物中心时，被 屏幕在闭合金属导电框架中产生的感应电流所抑制，电气屏幕所产生的感应电压降将伴生一个围绕整个建筑物的磁场，这个磁场包围着建筑物内部的其他垂直导体，并在每个柱子的顶部和底部感应出等量的电压，因此电气屏幕上任何一个垂直导体与建筑物内部的垂直导体的电位差很小，不会超过不允许的接触电压，因此建立安全的法拉第笼是防雷的最好措施；而现代城市建筑本身在建筑设计时就是设计的这样一个安全的法拉第笼。 弱电接地系统 于采用专用接地系统时必须与防雷接地分开，两者在地下的接地极和引出的线路均要求相距15米以上，以免雷击时通过接地系统对弱电设备产生危险的影响和干扰；这在现代化的建筑密集型城市几乎是不可能实现的，要将各类接地线分开，会造成地线过多过长，易于接收干扰，现代的弱电设备大都具有高数据率，因此其信号频率较高，通过电容耦合，即使分开而彼此距离相近时，同样会造成回路间的干扰。 于这些原因，最好采用环式接地系统，即将电子设备的机壳连接到一个统一的弱电接地环，弱电接地环再与防雷接地环多点连接，进行联合接地；为了防止雷电反击，所以与防雷接地wang进行多点连接，为了减少干扰，尽可能消除各接地点间的电位差，应做到以下几点： 1. 电源设备的中性线要用绝缘线，不应与其他金属设备接触； 2.弱电设备接地环采用120mm×0.35mm或80mm×0.35mm铜箔； 3. 接地线采用最短路径，并用截面足够的铜导体； 4. 防雷接地环与弱电设备接地环多点连接,使电子设备在雷击时处于等电位，同时可以减少跨步电压和接触电压； 5. 屏蔽线对电缆和同轴电缆的屏蔽层都采用两端接地。 八、设备接地 应该说明的是，防雷工程不能阻止雷电发生，只能将 雷电引起的危害降低到最低程度。 1. 金属构件：将防护区域内所有金属构件连接是出于增加分流途径和均衡途径，使雷电电磁脉冲的作用减弱，使均衡电压更低，并使系统结构趋于防护的优化。不过连接时必须考虑金属的电化次序，以防止产生腐蚀。 2. 电源线：利用屏蔽接地引入的方式将衰减70%的雷电流能量引入后第一级防护必须考虑使用放电能力强的防雷器，因为在此产生的雷电流较强。在通过单独供电时 于布线与接闪铁塔可能平行， 此而耦合进的能量只要用过电压保护器对地进行限压即可。 3. 信号线：有线电视、监控系统、消控系统、wang络信号线等没有采用均衡措施。 基本程序完成后，等电位连接措施将为一个防护区域内的所有金属导体提供一个完善的电位补偿系统。当瞬态现象无论从何处侵入，电位补偿系统都能使该区域内所有导电物体电位处于基本相等或绝对相等，尽管这个电位相对于远处有很大的电压差，重要的是，该区域内部不存在足以损坏设备的电位差。 4. 末端信号传输、控制、处理设备：设备防感应雷、防浪涌保护系统是围绕着以设备为保护目标的一种安全防范措施，它对系统的安全、稳定运行起着至关重要的作用，通常人们把防浪涌保护只作为一种防止雷击及雷击感应的一种防范措施，这种观点是狭隘的，其实防雷仅为抗浪涌保护功能中的一小部分。它绝大部分的工作在于防止大楼整体供电系统中的多种浪涌现象、高频现象、非谐波现象的产生和缓解以上现象对设备的干扰，通过地线系统释放多余的不符合运行标准的残余电流、电压、频率。例如：大楼中的空调、电梯设备等大功率电器设备总是处于一种待机状态，当一台或多台大型电器设备同时起动时楼内电压会明显下降，当这些设备同时暂停时楼内电压又会明显升高，当这些变化因素超出UPS主机适应范围时就会造成计算机系统的瘫痪，我们很难从管理上控制大楼内所有的用户不带入或不使用某些高频或超高频设备，这些设备在使用中不仅向空间释放超频率 辐射，更会通过此类应用设备的频率反击在电wang中产生非谐波现象，为防止此三类主要计算机隐患的产生，真正确保计算机系统的安全，在进入机房的市电配线柜里安装雷电浪涌保护器，对机房所有用电设备予与第一级防雷防浪涌保护，在机房区UPS电源处安装雷电浪涌保护器予以二级防浪涌保护，并建议对几台最重要的弱电设备以予三级防浪涌保护；例如，在核心骨干交换机处安装RJ45信号避雷器，如须保护的数据设备较多，可采用19英寸集中式安装支架。 5. 前端信号采集设备：在室内监控机房的视频线进线端安装信号避雷器；在室内监控机房的控制线进线端安装信号避雷器；在室外不带云台摄像机处安装组合信号避雷器；在室外带云台摄像机处安装组合信号避雷器；在室内有线电视信号线进线处安装信号避雷器；在室内wang络信号线进线处安装信号避雷器；在消控系统集中报警控制器输出端和区域报警控制器输入端分别安装信号避雷器。 6. 电源防护：在机房弱电配电输出端安装电源避雷器；在机房UPS输入端安装电源避雷器；在机房弱电井道处安装电源避雷器；在电梯机房电源进线处安装电源避雷器。
浅谈建筑电气安装防雷接地施工技术
浅谈建筑电气安装防雷接地施工技术建筑电气安装防雷接地施工技术是建筑电气安装中非常重要的环节之一。
建筑电气设备的使用范围越来越广，因此防雷接地的重要性越来越凸显，已成为建筑电气系统中不可或缺的一部分。
下面就浅谈一下建筑电气安装防雷接地施工技术。
一、防雷接地的基本原理在建筑电气装置中，如果没有合理的防雷接地措施，会对设备正常使用造成很大的危害。
一个合理的防雷接地系统应具备以下特点：1.足够的接地电阻：接地电阻越小，能够消除雷击电压的能力越强，从而减小雷电对设备的危害程度。
2.保证稳定可靠：防雷接地系统应该保证长期稳定可靠，确保系统的运行安全。
3.确保绝缘性：接地系统要求绝缘可靠，以避免接地故障对设备损坏的影响。
1.确定接地埋深接地埋深是指地下铜块埋设的深度。
其深度应在1.5米以上，但与该区域的地质条件所允许的深度有关，其接地电阻要求应低于4欧姆。
2.接地线的铺设接地线必须使用铜线，其截面积要求大于等于25平方毫米。
接地线应在桥架或电缆梯子支架上安装，不应紧挨着电缆线放置。
接地线的直线段总长度不应大于50米。
优秀的接地极应有一定的杆身长度，以达到较好的通气性、耐腐蚀和可靠性。
接地极应在等压线的终点、配电线路的负荷中心和各个开关的输出端设置。
在接地极上要采用电接触剂，以降低接地电阻，确保接地系统的品质。
4.过压保护过压保护器是实现防雷接地的重要设备，是有效防护电气设备安全的措施之一。
过压保护器主要作用是在遭受到过电压的冲击时，不通过接口传递进去，而是通过防雷保护器短路来排出。
过压保护器的安装必须遵守电气安装规范，符合其额定电压和过电压保护性能的要求。
5.常规检测接地系统的运行状况是需要检测的，定期做好接地电阻值和绝缘电阻检查，排除故障的同时认真记录相关数据。
三、防雷接地的注意事项1.防雷接地设施的设置必须符合国家电气规范以及建筑的地理位置气候特点。
2.防雷接地系统中的钢筋、支架等必须与建筑物的主体导通。
浅谈高层建筑防雷接地
