衰落信道中无线通信系统性能的分析与仿真
无线信道建模与仿真
图 2 Box-Muller 方法 x 概率密度函数
从上图中可以看出：x 服从高斯分布 N(0,1)。
下面对于上面的样本使用“偏度、峰度检验法”来检验样本来自正态总体（α = 0.1）。
无线信道建模与仿真

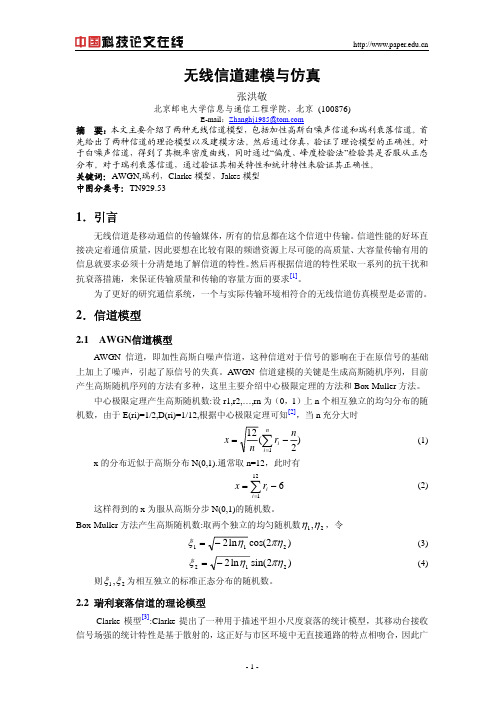

张洪敬
北京邮电大学信息与通信工程学院，北京 (100876)
E-mail：Zhanghj1985@
摘 要：本文主要介绍了两种无线信道模型，包括加性高斯白噪声信道和瑞利衰落信道。首 先给出了两种信道的理论模型以及建模方法。然后通过仿真，验证了理论模型的正确性。对 于白噪声信道，得到了其概率密度曲线，同时通过“偏度、峰度检验法”检验其是否服从正态 分布。对于瑞利衰落信道，通过验证其相关特性和统计特性来验证其正确性。 关键词：AWGN,瑞利，Clarke 模型，Jakes 模型 中图分类号：TN929.53
型中，初始相位φ 是为了保证随机过程广义平稳。θ 或 αn 是为了使多普勒频率随机化。ϕn
是保证同相分量和正交分量正交，并且具有相同的功率。 通过计算可以得到同相分量的自相关、正交分量的自相关、同相和正交的互相关、复信
号的自相关、复信号包络平方的自相关[5]。
RX c X c (τ )= J0 ( wdτ )
(10)
φn = 0, n = 1,2,..., N
(11)
把上面三个参量带入 CLARKE 模型中就可以得到 JAKES 模型。如下所示：
−
−
−
u(t) = uC (t) + j uS (t)
Rayleigh衰落信道
第 5 卷第 2 期解放军理工大学学报(自然科学版)V o l.5 N o. 22004 年4 月J o u rn a l o f PL A U n ive r s i ty o f Sc i en c e an d T ech n o lo g y A p r. 2004 文章编号: 100923443 (2004) 022*******Ra y l e igh 衰落信道的仿真模型李子, 蔡跃明(解放军理工大学通信工程学院, 江苏南京210007)摘要: R ay le igh 衰落信道的仿真模型是许多信道仿真模型的基础。
用一个统一的表达式归纳和总结了各种R ay le igh 衰落信道仿真模型, 根据表达式中参数的假设条件不同, 将现有的仿真模型分为 4 类, 分别讨论它们的均值、相关统计特性、平稳特性和各态历经特性。
通过对这些仿真模型的比较分析, 可以看出, 各态历经特性与相关特性的匹配是一对矛盾, 不能同时满足。
在此基础上提出了一个高效的仿真模型应当满足的条件, 这将有助于设计新的仿真模型。
关键词: 信道模型; 瑞利衰落; 广义平稳; 各态历经中图分类号: TN 911. 5 文献标识码: AS i m u la t i o n M o d e ls fo r R a y le ig h F a d ing C ha nne lsL I Z i, CA I Y u e2m i n g( In st i tu te o f Comm un ica t i o n s E n g i nee r i ng, PL A U n iv. o f Sc i.& T ech. , N an jing 210007, C h ina)A b s t ra c t: R ay le igh fad ing ch anne ls a re th e fo unda t i o n o f a ll ch anne l m o de ls. In th is p ap e r, seve ra l k ind s o f th e si m u la t i o n m o de ls o f R ay le igh fad ing ch anne ls by a un ifo rm exp re ssi o n a re summ a r ived. A cco rd ing to th e d iffe rence s am o ng th e a ssum ed co nd it i o n o f th e p a ram e te r s in th e exp re ssi o n , th e si m u la t i o n m o de ls fa ll in to 4 c la sse s. D iscu ssi o n is a lso m ade o f th e ir m ean , co r re la t i o n , sta t i o na ry and e rgo d ic ity. W ith th e h e lp o f th e se d iscu ssi o n s, it can be seen th a t th e e rgo d ic ity and th e f it t ing o f th e sta t i o na ry can’ t ex ist si m u ltaneo u sly.B a sed o n th is, som e co nd it i o n s o n an effec t ive ch anne l m o de l a re p re sen ted. A nd th e se co n d it i o n s a re u sefu l to de s ign th e new effec t i ve ch a nne l m o d e l s.Ke y w o rd s:ch a nne l m o d e l; R ay l e i gh fad ing; w ide2sen se sta t i o n a ry; e r go d ic i ty无线通信系统的性能在很大程度上取决于无线信道。
信道仿真器原理及应用
信道仿真器原理及应用信道仿真器是一种用于模拟无线通信系统中的信道传输特性的工具。
它通过模拟无线信道中的各种环境特征和干扰，来验证无线通信系统的性能和可靠性。
信道仿真器是无线通信技术研究和开发中非常重要的一部分，它可以帮助工程师们更好地评估和改进无线通信系统的性能。
信道仿真器的基本原理是根据真实信道的统计特性、路径损耗、多径传播特性、衰落模型等，生成能够模拟真实无线信道的虚拟信道。
其核心是数学模型和概率分布的使用。
信道仿真器可以模拟各种不同的无线信道环境，如城市、乡村、高速公路等，以及各种天气条件和传播特性。
通过改变各种参数，比如路径损耗、多径衰落、信号干扰等，可以得到不同的实验结果，从而评估和改进无线通信系统的性能。
信道仿真器广泛应用于无线通信系统性能评估、协议设计、算法验证和系统仿真等领域。
下面将从这几个方面详细介绍其应用。
首先，信道仿真器可以用于无线通信系统的性能评估。
通过模拟不同的信道环境和干扰条件，可以评估无线通信系统在不同场景下的性能表现，比如传输速率、误码率、信号强度等。
这对于无线通信系统的设计和优化非常重要，可以帮助工程师们在实验室环境中找到系统的优势和不足之处，从而做出相应的改进。
其次，信道仿真器也可以用于无线通信协议的设计和验证。
在无线通信系统中，通信协议的设计对于性能和可靠性至关重要。
通过信道仿真器，可以验证通信协议在不同信道环境下的可靠性和性能表现，比如对于多路径传播的鲁棒性、对于干扰的抗干扰能力等。
这样可以提前发现和解决潜在的问题，减少开发和实验的时间和成本。
此外，信道仿真器还可以用于算法的验证。
在无线通信系统中，各种算法的选择对系统的性能和能耗等方面有着重要影响。
通过信道仿真器，可以验证不同算法在不同信道条件下的性能表现，比如调制解调算法、信号检测算法、功率控制算法等。
这有助于工程师们选择和改进算法，提高系统的性能和效率。
最后，信道仿真器还可以用于无线通信系统的系统仿真。
多径衰落信道的频率响应
多径衰落信道的频率响应1.引言1.1 概述引言部分的概述应该为对多径衰落信道的背景和概要的介绍。
可以按照以下方式编写：多径衰落信道是一种在无线通信系统中常见的现象。
由于信号在传播过程中会经历多条路径，每条路径的传播距离和传播时间可能不同，这就导致了多径效应的出现。
多径效应会引起信号的衰落和多普勒频移，对信道的传输性能产生深远影响。
本文旨在探讨多径衰落信道的频率响应，并分析其在无线通信系统中的重要性。
通过研究多径衰落信道的频率响应模型，可以更好地理解信号在传播过程中的特性，并且为信道估计、功率控制、多天线技术等方面的设计和优化提供指导。
在第二章中，我们将详细介绍多径衰落信道的定义和特点。
通过了解多径衰落信道中信号的传播机制和特性，我们可以更好地理解频率响应模型的形成原理。
最后，在结论部分我们将强调多径衰落信道的频率响应对无线通信系统的重要性，并对全文进行总结。
通过本文的研究，我们希望能够为无线通信技术的发展和应用提供一定的参考和启示。
以上是本文引言部分的概述，接下来将详细展开相关内容以满足读者对多径衰落信道频率响应的理解和应用需求。
1.2 文章结构文章结构部分的内容可以按照以下方式进行编写：文章结构部分的主要目的是为读者介绍整篇文章的组织结构，旨在让读者更好地理解文章内容的安排和逻辑顺序。
本文按照以下几个部分展开阐述：引言、正文和结论。
在引言部分，我们将对多径衰落信道的频率响应进行概述，包括其定义、特点和研究意义。
接下来，我们将在正文部分详细介绍多径衰落信道的频率响应模型。
正文部分将包括多径衰落信道的定义和特点的介绍，并深入探讨频率响应模型的构建方法和模型类型。
通过对频率响应模型的分析，我们将能够更好地理解信号在多径衰落信道中的传输特性和影响因素。
接下来，在结论部分，我们将强调多径衰落信道的频率响应的重要性，并总结本文的主要观点和研究结果。
我们将强调频率响应模型在无线通信系统设计和性能评估中的应用前景，并讨论对未来研究方向的展望。
OFDM系统抗多径衰落性能及仿真分析

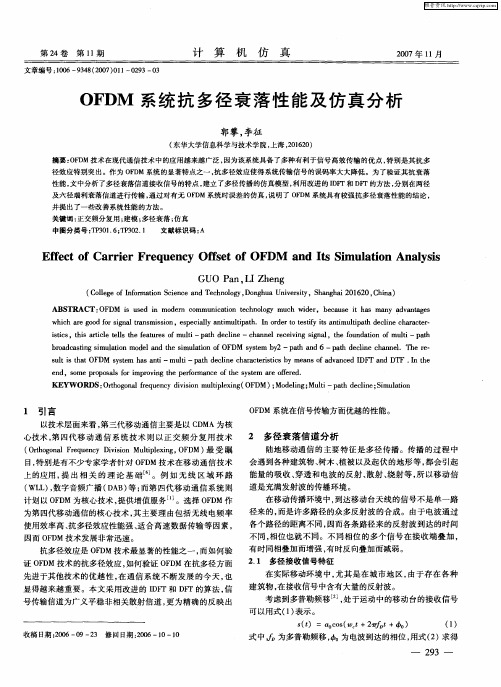

（ ｏｅｅｏ ｆｒ ｔ ｎＳｉ ｃ ｎ ｅｈ ｏ ｇ ， ｏ ｇｕ ｎｖｒ ｔ， ｈｎｈ ｉ ０ ６０，ｈｎ ） Ｃ ｌｇ ｆ ｎ ｍａｏ ｃ ｎｅａｄＴ ｃ ｎｌ ｙ Ｄ ｎｈ ａＵ ｉ ｓｙ Ｓ ａｇ ａ ２ １２ Ｃ ｉ ｌ Ｉｏ ｉ ｅ ｏ ｅｉ ａ
