建筑结构施工图识图入门总结,很详细
建筑结构施工图识图入门总结，很详细知识，力求达到以下四个面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地。
第一节建筑工程施工图的组成各专业施工图的容1、总图：建筑场地围建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。
二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图法称为中心投影法。
2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。
（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。
2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后转动90°。
3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。
（2）“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。

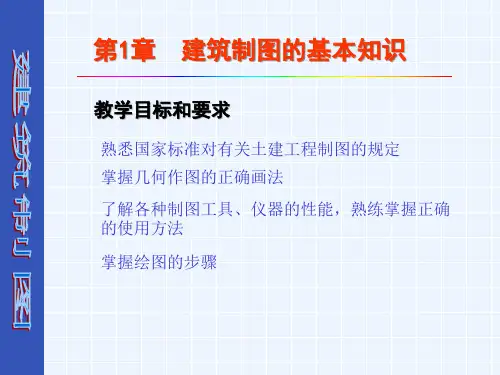

01建筑制图的基本知识
《总图制图标准》
（GB/T 50103－2010）
《建筑制图标准》
（GB/T 50104－2010）
《建筑结构制图标准》 （GB/T 50105－2010）
《给水排水制图标准》 （GB/T 50106－2010）
《暖通空调制图标准》 （GB/T 50114－2010）
章节内容
1.1 制图的基本规定 1.2 绘图仪器及使用方法 1.3 几何作图 1.4 平面图形的分析和画法
表1.2 线型和宽度
表1.2 线型和宽度（续）
图线的宽度b： 0.13mm、 0.18mm、0.25mm、 0.35mm、0.5mm、0.7mm、1.0mm、1.4mm。
先确定图样中所用粗线的宽度b，再确定中粗线宽 度0.7b、中线宽度0.5b，最后定出细线0.25b的宽度。
粗、中粗、中、细线形成一组，叫做线宽组，如 表1.3所示。
可用比例
1∶3，1∶15，1∶25，1∶30，1∶40，1∶60， 1∶150，1∶250，1∶300，1∶400，1∶600
返回
同一扇门用不同比例画出的立面图
返回
为使画图快捷准确，可利用比例尺确定图线长度
返回
比例应以阿拉伯数字表示，如1∶100、1∶10、 1∶5等。 比例宜注写在图名的右侧，字的底线应取平； 比例的字高，应比图名的字高小1号或2号。
（1）尺寸界线——应用细实线绘制，一般应与被注长度垂直， 其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线 2～3mm。必要时，图样轮廓线、中心线及轴线都允许用作尺 寸界线。
（2）尺寸线 —— 应用细实线绘制，并应与被标注的长度平 行，且不宜超出尺寸界线， 尺寸线必须单独绘制，不能与其它图 线重合。
建筑专业制图知识点总结
建筑专业制图知识点总结在建筑设计和施工过程中，制图是至关重要的环节。
通过制图，设计师能够将自己的设计理念呈现出来，施工人员能够准确地理解和执行设计方案。
因此，建筑专业的制图知识是非常重要的。
本文将总结建筑专业制图的基本知识点，包括建筑设计制图、建筑施工制图以及建筑图样的规范和标准。
一、建筑设计制图知识点总结1. 建筑设计制图的基本概念建筑设计制图是建筑设计师将自己的设计理念通过图纸表现出来的过程。
建筑设计制图包括平面图、立面图、剖面图、构造图、细部图等多种图种，通过这些图种，可以清晰地表现出建筑的形态和结构。
2. 建筑设计制图的标准和规范建筑设计制图需要符合一定的标准和规范，以保证图纸的准确性和可读性。
建筑设计制图的标准和规范主要包括《建筑设计制图规范》、《建筑设计图样计数规范》、《建筑设计图样分类规范》等，这些规范规定了建筑设计图样的编制原则、图纸格式、标注要求等内容。
3. 建筑设计制图的技术要求建筑设计制图需要具备一定的技术要求，包括图纸的绘制、标注、编辑等技术。
建筑设计制图需要借助CAD软件来完成，因此，建筑设计师需要掌握CAD软件的基本操作技能，包括绘图命令、修改命令、图层管理、文字编辑等内容。
4. 建筑设计制图的表现方法建筑设计制图的表现方法包括平面图的符号表达、立面图的划线方式、剖面图的切面位置等内容。
建筑设计师需要根据设计方案的特点，选择合适的表现方法来表现建筑的形态和结构。
5. 建筑设计制图的文件管理建筑设计制图的文件管理包括图纸的归档、备份、传输等内容。
建筑设计师需要建立完善的文件管理制度，以保证图纸的安全和有效管理。
二、建筑施工制图知识点总结1. 建筑施工制图的基本概念建筑施工制图是施工单位根据设计图纸进行细化和补充，以便施工人员能够准确地理解和执行设计方案。
建筑施工制图包括施工平面图、配筋图、施工部位图等多种图种，通过这些图种，可以清晰地表现出施工的过程和方法。
2. 建筑施工制图的标准和规范建筑施工制图需要符合一定的标准和规范，以保证图纸的准确性和可读性。
建筑识图制图知识点总结
建筑识图制图知识点总结建筑识图制图是建筑设计和施工中至关重要的一环，它涉及到了建筑设计图纸的阅读、理解和绘制。
建筑识图制图知识点包括建筑图纸的种类、符号、标注、尺度、布局等内容。
掌握这些知识点可以帮助建筑师和工程师更好地理解设计图纸，确保工程施工质量，提高工作效率。
一、建筑图纸的种类1、平面图：包括建筑平面图、结构平面图、设备平面图等，用于展示建筑物的平面布局。
2、立面图：展示建筑物的立面外观及立面构件的排布。
3、剖面图：揭示建筑物内部构造以及各种构造细节，如墙体结构、梁柱结构等。
4、局部放大图：用于放大建筑图纸中的某一细节部分，以便更清晰地展示细节构造。
二、建筑图纸的符号1、建筑符号：如窗户、门、墙、柱等建筑元素的图示符号，用于表示建筑图纸中的各种构件。
2、结构符号：用于表示建筑结构构件的符号，如梁、柱、板等。
3、设备符号：用于表示建筑设备的符号，如照明设备、空调设备、给排水设备等。
三、建筑图纸的标注1、名称标注：如建筑物的名称、设计单位、设计人员等。
2、尺寸标注：用于表示建筑物的尺寸大小以及各种构件的尺寸。
3、技术标注：包括材料、构造、施工工艺等技术性的标注。
四、建筑图纸的尺度1、比例尺：用于表示建筑图纸中实际尺寸与图纸尺寸之间的比例关系，如1:100、1:50等。
2、绘图尺度：指建筑图纸上使用的尺度，如1/100、1/50等。
五、建筑图纸的布局1、版面布局：指建筑图纸的整体设计，包括图幅大小、图纸比例、图面内容安排等。
2、分面布局：指建筑图纸中不同部分的布局，包括平面图、立面图、剖面图等的布局。
六、建筑识图制图的基本原则1、理解建筑设计意图：通过识图，理解建筑师设计的初衷，把握建筑物的整体布局和结构构造。
2、准确绘制建筑图纸：掌握绘图技术，准确绘制建筑图纸，确保图纸的质量和准确性。
3、认真阅读图纸信息：仔细阅读建筑图纸中的各种符号、标注和尺度，确保准确理解图纸意图。
4、遵循建筑规范标准：遵守建筑规范标准，确保设计图纸符合相关标准，能够顺利施工。
建筑制图基本知识
上一页
下一页 返回
第一节质量管理概述
质量管理的基本概念
质量管理 质量管理是指确定质量方针、目标和职责并在质量体系中通
第一章建筑制图基本知识
第一节绘图工具和仪器的使用方法 第二节建筑制图标准 第三节图样绘制的方法与步骤
第一节绘图工具和仪器的使用方法
学习建筑制图，首先要了解各种绘图工具和仪器的性能，熟 练掌握它们正确的使用方法，加快绘图速度，才能保证绘图 质量。下面介绍几种常用制图工具、仪器和用品的使用方法。
上一页 下一页 返回
第二节建筑制图标准
二、标题栏与会签栏 标题栏，也称图标，位于图纸的右下角，是用来填写工程
图样的图名、图号、比例、设计单位、设计人员、审核人员、 日期等内容的，其长边长度应不小于200 mm,短边长度宜采 用30, 40或50 mm，如图1-14所示。 在本课程的学习过程中，制图作业的标题栏建议采用图115所示的格式、大小和内容，外边框用粗实线绘制，分格线 用细实线绘制。 会签栏位于图纸的左上角图框线处，如图1-16所示，是用来 填写会签人员所代表的专业、姓名、日期(年、月、日)等。 需要会签的图样，要在图样的规定位置画出会签栏;不需要会 签的图样，可不设会签栏。 三、图线 图线，即画在图上的线条。在绘制工程图时，多采用不同线 型和不同粗细的图线来表示不同的意义和用途。
上一页 下一页 返回
第十章建筑企业质量管理
第一节质量管理概述 第二节建筑企业质量管理体系 第三节建筑企业质量管理常用的统计分析
方法 第四节建筑工程质量检查与评定
第一节质量管理概述
质量的基本概念
质量 2008版GB/T 19000-ISO 9000族标准中质量的定义是:一
组固有特性满足要求的程度。 对上述定义可从以下几个方面去理解: 质量不仅是指产品质量，也可以是某项活动或过程的工作质
建筑制图基本知识
解决办法？
采用剖视图
虚线
剖面图与断面图
剖面图的基本概念
假想用一剖切面将 物体剖开，移去剖切面 和观察者之间的部分， 将剩余部分向投影面投 射，并在剖面区域内画 上剖面符号。
右图中正立面图和侧立面图 中都有虚线，使图不清晰。
1、剖视图的形成
应为细实线
正立剖面图
侧立剖面2—2剖面图
3、剖视图的画法
（1）确定剖切平面的位置 所取的剖切平面应是投影面平行面 剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面
（2）画剖面剖切符号并进行标注 在投影图上的相应位置画上剖切
符号并进行编号。
（3）画断面、剖开后剩余部分的轮廓线
对照两中的V面投影图，可看出它们的异同。
组合体的组合方式；分析该组合体是由哪些基本几何形 体组成的；分析各基本几何形体之间的相对位置和连接 方式。
1、形体分析法
如图所示的现代风格的高层建筑，是由四棱台、 圆柱体、长方体、球体等组合而成。
1、形体分析法
1、形体分析法
尺寸标注 注意数字与尺寸线
1、形体分析法
房屋的形体分析及三面正投影
用粗实线绘制，并在断面轮廓内表明材料图例。
3、重合断面图
重合断面图绘制在视图上，断面图的轮廓线一般比 视图的图线略粗一些，并在断面轮廓内表明材料图例。
中断断面图例图
重合断面图例图
断开断面（中断断面图）
本节完
图板
图板规格
图板规格代号
图板尺寸（宽 /mmx长/mm）
0
1
920x1220 610x920
建筑制图的基本知识
1、形体分析法
棱柱、棱锥、圆柱、圆锥和球等都称为基本几何形体。 而在工程中所见到的一些形体，可看成是由这些基本几 何形体按照一定的组合方式组合而成，这些形体称为组 合形体，简称组合体。
建筑制图基础知识
01
绿色建筑设计
未来建筑制图将更加注重绿色建筑设计 ，促进可持续发展。
02
03
人性化与精细化
为满足人们对美好生活的追求，建筑 制图将更加注重人性化设计和精细化 表达。
06
建筑制图案例分析
案例一：某住宅楼建筑图纸解读
总结词：详尽细致
详细描述：该住宅楼建筑图纸详细标注了各层平面图、剖面图、立面图以及各种细部构造，为施工提 供了准确的依据。
使用AutoCAD绘制建筑平面图
设置绘图环境
在开始绘制建筑平面图之前，用 户需要设置图层、线型、线宽和 比例等绘图环境。
绘制轴线
轴线是建筑平面图的基准线，用 户可以使用多段线或直线命令来 绘制它们。
绘制墙体和其他元
素
根据需要，用户可以使用直线、 多段线、圆弧等命令来绘制建筑 物的墙体、门窗和其他元素。
02
建筑图形的表达
投影法
中心投影法
光线从一个点出发，通过物体投射到投影面上，形成中心投影。中心投影法可以表现物体的立体感，常用于绘制 透视图。
正投影法
光线垂直于投影面，将物体投影到面上，保持物体的形状和大小不变。正投影法能够真实地反映物体的形状和尺 寸，常用于工程制图中。
视图配置与标注
主视图、俯视图和左视图
通过合理配置三个基本视图，可以完整地表达物体的形状和尺寸。主视图是物体正对着观察者的面， 俯视图是物体顶部正对着观察者的面，左视图是物体左侧正对着观察者的面。
标注尺寸
在建筑制图中，需要标注各个视图上的尺寸，包括长度、宽度、高度以及各个面的角度等，以确保施 工时的准确性和一致性。
建筑形体的表达方法
轴测图
界面介绍
AutoCAD的界面主要包括菜 单栏、工具栏、绘图区域、 命令行窗口等部分，用户可 以通过这些界面元素进行绘
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
后由基础传递给地基，如图7.1所示。
7 结构施工图
概述
图7.1 荷载的传递过程
7 结构施工图
Back
概述
结构施工图的内容
根据建筑各方面的要求，进行结构造型和构件布置，
再通过力学计算，决定房屋各承重构件(如图7.2)的材料、
（2）Ⅱ级钢筋，为热轧带筋钢筋，用ф表示；
（3） Ⅲ级钢筋，为热轧带肋钢筋，用ф ； （4）Ⅳ级钢筋，为余热处理钢筋，光圆或螺纹，用ф ； （5）冷拔低碳钢丝，用фb表示。
7 结构施工图
钢筋混凝土构件简介
3.保护层和弯钩 钢筋混凝土构件的钢筋不允许外露。为了保护钢筋， 防锈、防火和防腐蚀，在钢筋的外边缘与构件表面之间应 留有一定厚度的保护层，见表7.3（详见P99）。 为了使钢筋和混凝土具有良好的粘结力，应在光圆钢
用木料制成。
7 结构施工图
概述
（4）钢结构――承重构件全部为钢材。 （5）木结构――承重构件全部为木料。 在房屋建筑结构中，结构的作用是承受重力和传递荷 载，一般情况下，外力作用在楼板上，由楼板将荷载传递 给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最
7 结构施工图
结构平面图
预制板的表达方式之一
7 结构施工图
Back
结构平面图
Back
预制板的表达方式之二
7 结构施工图
结构平面图
Back
现浇板的图示方式
7 结构施工图
形状、大小以及内部构造等，并将设计结果绘成图样，以 指导施工，这种图样称为结构施工图，简称“结施”。
结构施工图通常包括结构设计总说明（对于较小的房
屋一般不必单独编写）、基础平面图及基础详图、楼层结 构平面图、屋面结构平面图以及结构构件（例如梁、板、 柱、楼梯、屋架等）详图。
7 结构施工图
第一篇
建筑制图知识
结构施工图
建筑制图与 AutoCAD
主 编：韦清权 副主编：周 华 武金良
目
1 概述
录
2
钢筋混凝土构件简介
3 4
结构平面图 基础图
Back
7 结构施工图
概述
房屋的结构施工图是根据房屋建筑中的承重构件进行 结构设计后画出的图样。 结构设计时要根据建筑要求选择结构类型，并进行合 理布置，再通过力学计算确定构件的断面形状、大小、材 料及构造等。结构施工图必须与建筑施工图密切配合，它 们之间不能产生矛盾。 结构施工图与建筑施工图一样，是施工的依据，主要 用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇 灌混凝土等施工过程，也是计算工程量、编制预算和施工 进度计划的依据。
可不编号。
（3）当构件纵横向尺寸相差悬殊时，可在同一详图中纵 横向选用不同比例。
7 结构施工图
钢筋混凝土构件简介
（4）结构图中的构件标高，一般标注出构件底面的 结构标高。 （5）构件配筋较简单时，可在其模板图的一角用局 部剖面的方式绘出其钢筋布置。构件对称时，在同一图中 可以一半表示模板，一半表示配筋。
7 结构施工图
结构平面图
③ 当同排纵筋有两种直径时，用加号“+”将两种直 径的纵筋相连，角筋写在前面。
7 结构施工图
结构平面图
并未标注各类钢筋的长度及伸入支座的长度等尺寸， 这些尺寸都由施工单位的技术人员查阅图集03G101－1 中的标准构造详图，对照确定。
7 结构施工图
结构平面图
（1）在结构单元范围内，按实际投影分块画出楼板， 并注写数量及型号。对于预制板的铺设方式相同的单元， 用相同的编号如甲、乙等表示，而不一一画出每个单元楼 板的布置 （2）在结构单元范围内，画一条对角线，并沿着对
角线方向注明预制板数量及型号。
概述
（1）结构设计说明包括抗震设计与防火要求，地基 与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带 与施工缝等部分选用的材料类型、规格、强度等级，施工 注意事项等。很多设计单位已将上述内容一一详列在一张 “结构说明”图纸上，供设计者选用。 （2）结构平面图 ① 基础平面图，工业建筑还包括设备基础布置图。 ② 楼层结构平面布置图，工业建筑还包括柱网、吊车 梁、柱间支撑、连系梁布置等。
7 结构施工图
概述
Back
图7.2 钢筋混凝土结构示意图
7 结构施工图
1 钢筋混凝土构件简介
混凝土强度等级和钢筋混凝土构件的组成
钢筋混凝土构件由钢筋和混凝土两种材料组合而成。
混凝土由水、水泥、黄砂、石子按一定比例拌和硬化
而成。 混凝土抗压强度高，混凝土的强度等级分为C7.5、 C10、C15、C20、C25、C30、C35、C40、C45、 C50、C55、C60、C65、C70、C75、C80十六个等
级，数字越大，表示混凝土抗压强度越高。
7 结构施工图
钢筋混凝土构件简介
混凝土的抗拉强度比抗压强度低得多，一般仅为抗压 强度的1／10～1／20，而钢筋不但具有良好的抗拉强度， 而且与混凝土有良好的粘合力，其热膨胀系数与混凝土相 近，因此，两者常结合组成钢筋混凝土构件。 图7.3所示的两端支承在砖墙上的钢筋混凝土的简支
面图上，轮廓线用中实线或细实线画出，图内不画材料图
例，而用粗实线（在立面图）和黑圆点（在断面图）表示 钢筋，并要对钢筋加以说明标注。 （1）钢筋的一般表示方法
7 结构施工图
钢筋混凝土构件简介
（2）钢筋的标注方法 钢筋（或钢丝束）的标注应包括钢筋的编号、数量或 间距、代号、直径及所在位置，通常应沿钢筋的长度标注 或标注在有关钢筋的引出线上。梁、柱的箍筋和板的分布 筋，一般应注出间距，不注数量。对于简单的构件，钢筋
依据，同时为现浇构件支模板、绑扎钢筋、浇筑混凝土提
供依据。
7 结构施工图
结构平面图
结构平面图的内容
1.预制楼板的表达方式
对于预制楼板，用粗实线表示楼层平面轮廓，用细实
线表示预制板的铺设，习惯上把楼板下不可见墙体的实线 改画为虚线。 预制板的布置有以下两种表达形式：
7 结构施工图
结构平面图
2.现浇楼板的表达方式 对于现浇楼板，用粗实线画出板中的钢筋，每一种钢 筋只画一根，同时画出一个重合断面，表示板的形状、厚 度和标高 楼梯间的结构布置一般不在楼层结构平面图中表示，
只用双对角线表示楼梯间。
结构平面图的定位轴线必须与建筑平面图一致。 对于承重构件布置相同的楼层，只画一个结构平面布 置图，称为标准层结构平面布置图。
7 结构施工图
结构平面图
（2）原位标注 原位标注表示梁的特殊值。 当集中标注中的某项数值不适用于梁的某部位时，则 将该项数值原位标注，施工时原位标注取值优先。 （3）原位标注的部分规定
① 梁上部纵筋(含贯通筋)多于一排时，用斜线“／”
将各排纵筋自上而下分开。 ② 梁下部纵筋(含贯通筋)多于一排时，用斜线“／” 将各排纵筋自上而下分开。
7 结构施工图
钢筋混凝土构件简介
（5）构造筋 因构件在构造上的要求或施工安装需要而配置的钢筋。 的板，在支座处于板的顶部所加的构造筋，属于前者；两 端的吊环则属于后者。
7 结构施工图
钢筋混凝土构件简介
2.钢筋的种类与符号 热轧钢筋是建筑工程中用量最大的钢筋，主要用于钢 筋混凝土和预应力混凝土配筋。钢筋按其强度和品种分成 不同的等级，并分别用不同的直径符号表示： （1）Ⅰ级钢筋，为热轧光圆钢筋用ф表示；
7 结构施工图
结构平面图
1.平面整体配筋图的表示方法 梁的平面注写包括集中标注和原位标注。 （1）集中标注 集中标注表示梁的通用数值，可以从梁的任何一跨引 出。
集中标注的部分内容有四项必注值和一项选注值，必
注值有梁的编号、截面尺寸、梁箍筋及梁上部贯通筋或架 立筋根数。梁顶面标高为选注值，当梁顶面与楼层结构标 高有高差时应注写。
梁，将所需的纵向钢筋均匀地放置在梁的底部与混凝土浇
筑在一起，梁在均布荷载的作用下产生弯曲变形。 钢筋混凝土构件有现浇和预制两种。现浇指在建筑工
地现场浇制，预制指在预制品工厂先浇制好，然后运到工
地进行吊装，有的预制构件也可在工地上预制，然后吊装。
7 结构施工图
钢筋混凝土构件简介
图7.3 钢筋混凝土梁受力示意图
Back
7 结构施工图
钢筋混凝土构件简介
钢筋的分类与作用
1.钢筋按其所起的作用分类 配置在钢筋混凝土构件中的钢筋，按其所起的作用可分 为以下几类： （1）受力筋 承受拉力或压力的钢筋，在梁、板、柱等各种钢筋混
凝土构件中都有配置。
钢筋混凝土构件简介
Back
钢筋混凝土板
7 结构施工图
钢筋混凝土构件简介
钢筋和箍筋的弯钩 （a）钢筋的弯钩；（b）箍筋的弯钩
7 结构施工图
Back
钢筋混凝土构件简介
钢筋混凝土结构图的图示特点
为了突出表示钢筋的配置状况，在构件的立面图和断
7 结构施工图
钢筋混凝土构件简介
（2）架立筋 一般只在梁中使用，与受力筋、箍筋一起形成钢筋骨 架，用以固定箍筋位置。 （3）箍筋 一般多用于梁和柱内，用以固定受力筋位置，并承受 部分斜拉应力。 （4）分布筋 一般用于板内，与受力筋垂直，用以固定受力筋的位 置，与受力筋一起构成钢筋网，使力均匀分布给受力筋， 并抵抗热胀冷缩所引起的变形。
结构平面图
Back
7 结构施工图
结构平面图
平面整体表示法的制图规则
平面整体表示法简称平法，所谓“平法”的表达方式，
是将结构构件的尺寸和配筋按照平面整体表示法的制图规
则直接表示在各类构件的结构平面布置图上，再与标准构 造详图相配合，即构成一套完整的结构施工图。它改变了 传统的将构件从结构平面图中索引出来，再逐个绘制配筋 详图的繁琐表示方法。
