H桥驱动电路原理
一、H桥驱动电路
图4.12中所示为一个典型的直流电机控制电路。
电路得名于“H桥驱动电路”是因为它的形状酷似字母H。
4个三极管组成H的4条垂直腿，而电机就是H中的横杠（注意：图4.12及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。
如图所示，H桥式电机驱动电路包括4个三极管和一个电机。
要使电机运转，必须导通对角线上的一对三极管。
根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。
图4.12 H桥驱动电路
要使电机运转，必须使对角线上的一对三极管导通。
例如，如图4.13所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经
Q4回到电源负极。
按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。
当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机周围的箭头指示为顺时针方向）。
图4.13 H桥电路驱动电机顺时针转动
图4.14所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。
当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机周围的箭头表示为逆时针方向）。
图4.14 H桥驱动电机逆时针转动
二、使能控制和方向逻辑
驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。
如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。
此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值（该电流仅受电源性能限制），甚至烧坏三极管。
基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。
图4.155 所示就是基于这种考虑的改进电路，它在基本H桥电路的基础上增加了4个与门和2个非门。
4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制整个电路的开关。
而2个非门通过提供一种方向输人，可以保证任何时候在H桥的同侧腿上都只有一个三极管能导通。
（与本节前面的示意图一样，图4.15所示也不是一个完整的电路图，特别是图中与门和三极管直接连接是不能正常工作的。
）
图4.15 具有使能控制和方向逻辑的H桥电路
采用以上方法，电机的运转就只需要用三个信号控制：两个方向信号和一个使能信号。
如果DIR－L信号为0，DIR－R信号为1，并且使能信号是1，那么三极管Q1和Q4导通，电流从左至右流经电机（如图4.16所示）；如果DIR－L
信号变为1，而DIR－R信号变为0，那么Q2和Q3将导通，电流则反向流过电机。
图4.16 使能信号与方向信号的使用
实际使用的时候，用分立元件制作H桥是很麻烦的，好在现在市面上有很多封装好的H桥集成电路，接上电源、电机和控制信号就可以使用了，在额定的电压和电流内使用非常方便可靠。
比如常用的L293D、L298N、TA7257P、SN754410等。
附两张分立元件的H桥驱动电路：。

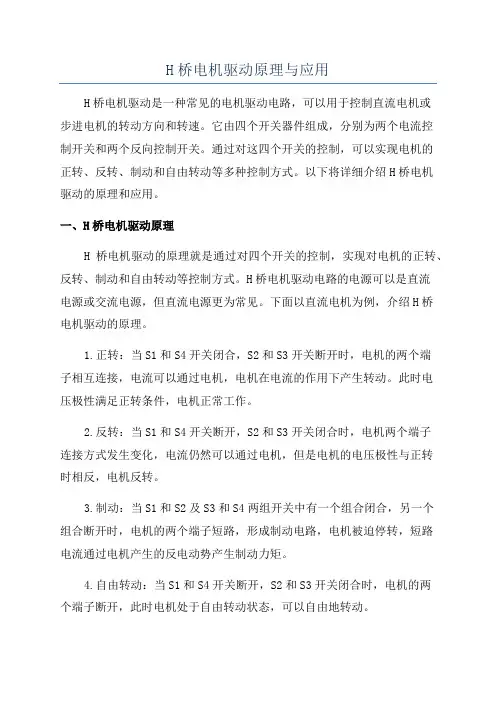

H桥电机驱动原理与应用
H桥电机驱动原理与应用H桥电机驱动是一种常见的电机驱动电路，可以用于控制直流电机或步进电机的转动方向和转速。
它由四个开关器件组成，分别为两个电流控制开关和两个反向控制开关。
通过对这四个开关的控制，可以实现电机的正转、反转、制动和自由转动等多种控制方式。
以下将详细介绍H桥电机驱动的原理和应用。
一、H桥电机驱动原理H桥电机驱动的原理就是通过对四个开关的控制，实现对电机的正转、反转、制动和自由转动等控制方式。
H桥电机驱动电路的电源可以是直流电源或交流电源，但直流电源更为常见。
下面以直流电机为例，介绍H桥电机驱动的原理。
1.正转：当S1和S4开关闭合，S2和S3开关断开时，电机的两个端子相互连接，电流可以通过电机，电机在电流的作用下产生转动。
此时电压极性满足正转条件，电机正常工作。
2.反转：当S1和S4开关断开，S2和S3开关闭合时，电机两个端子连接方式发生变化，电流仍然可以通过电机，但是电机的电压极性与正转时相反，电机反转。
3.制动：当S1和S2及S3和S4两组开关中有一个组合闭合，另一个组合断开时，电机的两个端子短路，形成制动电路，电机被迫停转，短路电流通过电机产生的反电动势产生制动力矩。
4.自由转动：当S1和S4开关断开，S2和S3开关闭合时，电机的两个端子断开，此时电机处于自由转动状态，可以自由地转动。
二、H桥电机驱动应用1.机器人控制：H桥电机驱动常用于机器人的关节控制，通过对H桥电机驱动的控制，可以实现机器人的灵活转动和运动控制。
2.汽车电动传动系统：现代汽车电动传动系统中，电动驱动电机是核心部件之一，H桥电机驱动技术被广泛应用于汽车电动驱动系统中，实现对电动车辆的动力控制。
3.工业自动化设备：工业自动化设备中经常需要对电机进行控制，H 桥电机驱动技术可以在工业自动化设备中实现对电机的精确控制，提高生产效率。
4.电子消费品：电子消费品中常用的电机驱动技术大多采用H桥电机驱动，如电动工具、智能家居设备等，通过对H桥电机驱动的控制，实现对电机的正反转和转速控制。
直流电机H桥驱动原理和驱动电路选择L90_L298N_LMD18200
直流电机H桥驱动原理和驱动电路选择
L90_L298N_LMD18200
引言：
一、直流电机H桥驱动原理
H桥驱动电路是一种能够实现正转、反转和制动的驱动方式，它由四个开关元件组成，能够控制电流的流向和大小。
通过合理的控制开关元件的导通和截止，可以实现对直流电机的正转、反转和制动等功能。
H桥驱动电路常见的两种工作方式：
1.正转：左侧两个开关导通，右侧两个开关截止；
2.反转：右侧两个开关导通，左侧两个开关截止。
在正转和反转的过程中，需要注意避免短路现象，即左侧两个开关和右侧两个开关同时导通，这将短路电源导致电路故障。
因此，需要通过时序控制来确保开关元件的导通和截止顺序正确。
二、驱动电路选择
1.L9110
L9110是一款低电压驱动电机的H桥芯片，适用于驱动小功率直流电机。
其特点如下：
-工作电压范围：2.5V-12V；
-静态工作电流：≤1.2A；
-最大峰值电流：2.5A。
L9110适用于一些低功率的应用场景，如小型智能车、机器人等。
2.L298N
L298N是一款常用的H桥驱动芯片，适用于较大功率的直流电机驱动。
其特点如下：
-工作电压范围：4.8V-46V；
-最大输出电流：2A；
-输出功率：≤25W。
L298N适用于一些较大功率的应用场景，如工业设备、机器人等。
-工作电压范围：12V-55V；
-过流保护：有；
-输出电流：≤3A。
总结：。
h桥驱动电路原理
h桥驱动电路原理H桥驱动电路原理H桥驱动电路是一种常用的电路结构，用于控制直流电机或其他电动装置的正反转。
它由四个开关元件和一个直流电源组成，可以根据需要开启或关闭这些开关，从而改变电流的流向，实现电机的正转、反转或制动。
本文将详细介绍H桥驱动电路的原理及其工作原理。
H桥驱动电路由四个开关元件组成，通常使用晶体管或MOSFET作为开关。
这些开关可以分为两组，每组包含两个开关，分别称为上半桥和下半桥。
每个开关都有两个状态：开启和关闭。
当开关关闭时，相应的电流路径被断开，电流无法流过，电机处于停止状态。
当开关打开时，相应的电流路径恢复连接，电流可以流过，电机开始运转。
H桥驱动电路的工作原理如下：当上半桥的一个开关打开，另一个关闭时，电源的正极连接到电机的一个端口，负极连接到电机的另一个端口，电流从正极经过电机流向负极，电机开始正转。
当上半桥的两个开关同时打开或关闭时，电流无法流过电机，电机停止运转。
当下半桥的一个开关打开，另一个关闭时，电源的负极连接到电机的一个端口，正极连接到电机的另一个端口，电流从负极经过电机流向正极，电机开始反转。
H桥驱动电路可以通过改变开关的状态来控制电机的运动。
例如，如果上半桥的一个开关打开，另一个关闭，下半桥的两个开关同时关闭，电机会正转。
如果上半桥的两个开关同时关闭，下半桥的一个开关打开，电机会制动。
如果上半桥的一个开关关闭，另一个打开，下半桥的一个开关打开，另一个关闭，电机会反转。
H桥驱动电路的原理非常简单，但在实际应用中有很多考虑因素。
例如，开关的响应速度、电流的保护、噪音的抑制等都需要考虑。
此外，H桥驱动电路还可以与微控制器或其他控制电路结合使用，实现更精确的控制和调节。
总结起来，H桥驱动电路是一种常用的电路结构，用于控制直流电机或其他电动装置的正反转。
它由四个开关元件和一个直流电源组成，可以根据需要控制开关的状态，实现电机的正转、反转或制动。
H桥驱动电路的工作原理简单明了，但在实际应用中需要考虑多种因素。
h桥驱动的电机类型
H桥驱动的电机类型一、H桥是一种电路拓扑结构，常用于电机驱动和其他电力电子应用。
它由四个开关元件组成，可以控制电流的方向，使其适用于直流电机、步进电机等不同类型的电机。
本文将深入探讨H桥驱动电机的原理、类型及应用领域。
二、H桥驱动原理H桥电机驱动的基本原理是通过控制开关的通断状态，实现电流的正反向流动，从而改变电机的运动方向。
H桥电路由四个开关元件组成，通常被标记为S1、S2、S3、S4。
通过不同的开关组合，可以实现正转、反转、制动等多种控制方式。
1. 正转状态当S1和S4闭合，S2和S3断开时，电流从电源正极流向电机，使电机正转。
2. 反转状态当S2和S3闭合，S1和S4断开时，电流从电源负极流向电机，使电机反转。
3. 制动状态通过同时闭合S1、S2或S3、S4，形成短路状态，实现电机的制动，将电机快速停止。
三、H桥驱动电机类型1. 直流电机H桥广泛应用于直流电机的驱动系统。
通过控制H桥的通断状态，可以实现直流电机的正反转和制动。
2. 步进电机步进电机通常需要精确的控制，H桥提供了灵活的方式，通过适时地激活相应的相，实现步进电机的准确控制，使其按照预定步长运动。
3. 无刷直流电机H桥也被广泛用于无刷直流电机（BLDC）的驱动。
通过对BLDC的三个相进行适时的切换，H桥实现了对无刷电机的有效控制。
四、H桥电机驱动的优势1. 精确控制H桥提供了对电机运动方向、速度和制动的精确控制，适用于对电机控制要求较高的应用。
2. 高效能通过合理设计H桥电路，可以实现电机的高效能驱动，减小能量损耗。
3. 灵活性H桥的结构简单，控制灵活，适用于多种电机类型，具有广泛的应用领域。
五、H桥驱动电机的应用领域1. 机器人技术在机器人领域，H桥广泛应用于各种关节电机的驱动，实现机器人的灵活运动。
2. 汽车电子在汽车电子系统中，H桥被用于驱动电动汽车的电机，控制车辆的速度和方向。
3. 工业自动化在工业自动化生产线中，H桥电机驱动系统被用于控制输送带、机械臂等设备，实现自动化生产。
电机h桥驱动电路工作原理
电机h桥驱动电路工作原理电机H桥驱动电路是电机驱动的一种重要方式，电子系统中经常会使用到，比如机器人、车辆控制等等。
本文将详细介绍电机H桥驱动电路的工作原理，以及应用场景。
一、H桥驱动电路概述H桥指的是由四个开关管或者MOS管组成的桥式电路。
这种电路有多种电机驱动方式，其中最常见的是单向直流电机的正反转控制。
通过对四个开关管进行控制，可以实现电机的正反转和制动等功能。
二、H桥驱动电路的工作原理H桥驱动电路的基本原理是通过改变电路的通断情况，从而对电机进行不同方向的驱动。
H桥驱动电路由四个二极管和四个MOS管组成。
其中二极管被用于保护MOS管，并防止由电机反向带来的过电压。
1. 正转控制在正转控制的情况下，S1和S4导通，S2和S3断开。
电源的正极就通过S1流向电机的正极，电机负极通过S4回流电源的负极，从而实现了电机正转。
2. 反转控制在反转控制的情况下，S2和S3导通，S1和S4断开。
电源的正极就从S2导向电机的负极，电机的正极通过S3回流电源的负极，从而实现了电机反转。
3. 制动控制在制动控制的情况下，两边都断开，或被连通在一起形成短路状态，这样可以实现电机的制动效果。
4. 制动后反转如果电机在制动状态下需要反转，那么可以先将电机停下，再进行反转操作，这样可以得到较好的反转效果。
三、H桥驱动电路的应用场景H桥驱动电路广泛应用于机器人、车辆、船舶等控制系统中，在这些应用场景中，电机是控制系统的一个非常关键的组成部分。
H桥驱动电路不仅可以实现电机的正反转控制，还可以用于调速控制、测速控制等多种应用场景中。
1. 机器人应用机器人在工业自动化、医疗保健、家庭助理、智能安防等众多领域都有广泛的应用。
机器人的驱动系统主要是电机驱动，而H桥驱动电路是机器人驱动系统中的重要组成部分。
机器人需要精准的控制，以实现复杂的动作，H桥驱动电路可以实现电机的正反转控制，同时还能同时控制多个电机，实现机器人的多自由度自由移动。
h桥驱动电路原理

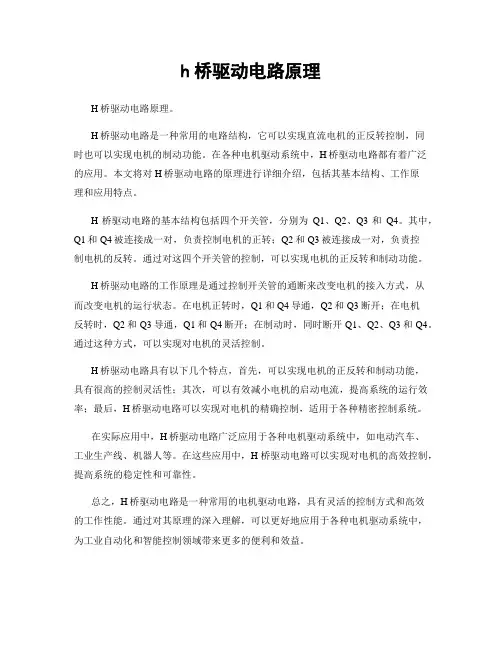

h桥驱动电路原理
H桥驱动电路原理。
H桥驱动电路是一种常用的电路结构，它可以实现直流电机的正反转控制，同
时也可以实现电机的制动功能。
在各种电机驱动系统中，H桥驱动电路都有着广泛的应用。
本文将对H桥驱动电路的原理进行详细介绍，包括其基本结构、工作原
理和应用特点。
H桥驱动电路的基本结构包括四个开关管，分别为Q1、Q2、Q3和Q4。
其中，Q1和Q4被连接成一对，负责控制电机的正转；Q2和Q3被连接成一对，负责控
制电机的反转。
通过对这四个开关管的控制，可以实现电机的正反转和制动功能。
H桥驱动电路的工作原理是通过控制开关管的通断来改变电机的接入方式，从
而改变电机的运行状态。
在电机正转时，Q1和Q4导通，Q2和Q3断开；在电机
反转时，Q2和Q3导通，Q1和Q4断开；在制动时，同时断开Q1、Q2、Q3和Q4。
通过这种方式，可以实现对电机的灵活控制。
H桥驱动电路具有以下几个特点，首先，可以实现电机的正反转和制动功能，
具有很高的控制灵活性；其次，可以有效减小电机的启动电流，提高系统的运行效率；最后，H桥驱动电路可以实现对电机的精确控制，适用于各种精密控制系统。
在实际应用中，H桥驱动电路广泛应用于各种电机驱动系统中，如电动汽车、
工业生产线、机器人等。
在这些应用中，H桥驱动电路可以实现对电机的高效控制，提高系统的稳定性和可靠性。
总之，H桥驱动电路是一种常用的电机驱动电路，具有灵活的控制方式和高效
的工作性能。
通过对其原理的深入理解，可以更好地应用于各种电机驱动系统中，为工业自动化和智能控制领域带来更多的便利和效益。
双h桥电机驱动的原理介绍
双h桥电机驱动的原理介绍双H桥电机驱动的原理介绍1. 引言双H桥电机驱动是控制直流电机（DC）转动的常用方法之一。
本文将从基本原理开始，深入探讨双H桥电机驱动的工作原理，并分享一些与该技术相关的观点和理解。
2. 双H桥电机驱动的基本原理双H桥电机驱动器主要由四个开关和一个直流电源组成。
这四个开关分别连接到电机的两个端子上，并根据控制信号的变化来控制电流的方向。
当两个开关之一导通时，电流可以从电源通过一个桥臂流向电机，并使其正向转动。
当另外两个开关导通时，电流就会通过另一个桥臂流向电机，这样电机就会反向转动。
通过不同组合的开关状态，可以实现电机的正反转。
3. 双H桥电机驱动器的工作模式双H桥电机驱动器有多种工作模式，其中两种常见的模式是正常模式和制动模式。
- 正常模式：在正常模式下，开关的状态会根据控制信号的变化实时调整。
当控制信号为高电平时，两个对角线上的开关导通，允许电流从电源流向电机并使其转动。
当控制信号为低电平时，两个对角线上的开关断开，切断电源与电机之间的连接。
- 制动模式：在制动模式下，通过控制信号让两个对角线上的开关同时导通或断开，从而形成一个短路或开路。
当两个桥臂形成短路时，电机产生反电动势，将电能转化为电流，实现电机的制动。
当两个桥臂形成开路时，电机中的电流将通过自身电感分解，并逐渐减小。
4. 双H桥电机驱动器的设计考虑因素在设计双H桥电机驱动器时，需要考虑以下因素：- 控制信号的电平和频率：控制信号的电平和频率将直接影响到电机的转速和转向。
需要根据具体应用需求来选择适当的控制信号参数。
- 开关器件的选择：开关器件的选择直接决定了驱动器的性能和可靠性。
常见的开关器件包括MOSFET、IGBT等，需要根据电压和电流的需求来选择合适的器件。
- 驱动电路的保护措施：为了确保电机和驱动器的安全运行，需要在驱动电路中添加适当的保护措施，例如过流保护、过压保护等。
5. 观点和理解双H桥电机驱动器作为一种常见的电机控制技术，具有以下优点：- 灵活性高：双H桥电机驱动器可以实现电机的正反转，具有很高的灵活性，适用于多种应用场景。
h桥电路的原理及应用介绍
H桥电路的原理及应用介绍一、H桥电路原理H桥电路是一种常见的电子电路结构，因其形状类似于英文字母“H”，故得名为H桥。
H桥电路主要用于控制直流电机或其他电机的方向和速度。
它由四个开关器件（如晶体管或场效应管）组成，形成了一个H形的电路结构。
在H桥电路中，当两个开关器件处于导通状态，而另外两个处于截止状态时，电机就会正向旋转；反之，当另外两个开关器件导通时，电机就会反向旋转。
通过控制这四个开关器件的开关状态，可以控制电机的旋转方向和速度。
二、H桥电路结构典型的H桥电路结构如下图所示：图：H桥电路结构示意图在图中，当Q1和Q4导通，而Q2和Q3截止时，电流从左至右流过电机，使电机正向旋转；反之，当Q1和Q4截止，而Q2和Q3导通时，电流从右至左流过电机，使电机反向旋转。
三、H桥电路工作模式根据开关器件的控制方式，H桥电路有三种工作模式：双极性模式、单极性模式和斩波模式。
双极性模式：在这种模式下，电机在正转和反转时都以全速运行。
这种模式适用于需要高转矩的应用。
单极性模式：在这种模式下，电机只能在一个方向上全速运行，而在反方向上停止。
这种模式适用于需要快速反转的应用。
斩波模式：在这种模式下，电机的平均电压和电流被调节在一定的范围内。
这种模式适用于需要精确控制电机速度的应用。
四、H桥电路驱动方式H桥电路的驱动方式主要有两种：直接驱动和隔离驱动。
直接驱动：在这种方式下，控制信号直接驱动开关器件。
这种方式简单、成本低，但要求控制信号的电流驱动能力较强。
隔离驱动：在这种方式下，使用隔离器件（如光耦合器）将控制信号与开关器件隔离，以避免相互影响。
这种方式适用于高速、大功率应用。
五、H桥电路的应用领域H桥电路广泛应用于各种需要控制直流电机方向和速度的场合，如电动玩具、汽车电子、无人机等。
它还可以用于控制其他类型的负载，如电磁阀、加热器等。
六、H桥电路在电机控制中的应用在电机控制中，H桥电路主要用于直流电机的方向和速度控制。
H桥驱动原理
基本概念H桥（H-Bridge), ，即全桥（因外形与H相似故得名），常用于（DC-AC转换，即直流变交流）。
通过开关的开合，将直流电（来自电池等）逆变为某个频率或可变频率的交流电，用于驱动交流电机（等）。
工作原理控制方式H桥的控制主要分为近似方波控制和（PWM）和级联多电平控制。
近似方波控制即quasi-square-wave-control, 输出波形比正负交替方波多了一个零电平（3-level），大为减少。
优点是开关频率较低，缺点是谐波成分高，需要滤波器的成本大。
脉冲宽度调制即Pulse width modulation,分为单极性和双极性pwm. 随着开关频率的升高，输出电压电流波形趋于正弦，谐波成分减小，但是高开关频率带来一系列问题：开关损耗大，电机绝缘压力大，发热等等。
多电平即multi-level inverter，采用级联H桥的方式，使得在同等开关频率下谐波失真降到最小，甚至不需要用滤波器，获得良好的近似正弦输出波形。
应用于直流电机采用以上方法，电机的运转就只需要用三个信号控制：两个方向信号和一个使能信号。
如果DIR－L信号为0，DIR－R信号为1，并且使能信号是1，那么三极管Q1和Q4导通，电流从左至右流经电机（如图4.16所示）；如果DIR－L信号变为1，而DIR－R信号变为0，那么Q2和Q3将导通，电流则反向流过电机。
图4.16 使能信号与方向信号的使用实际使用的时候，用分立元件制作H桥是很麻烦的，市面上有很多封装好的H桥集成电路，接上电源、电机和控制信号就可以使用了，在额定的电压和电流内使用非常方便可靠。
比如常用的L293D、L298N、TA7257P、SN754410等。
附两张分立元件的H桥驱动电路：。
h桥驱动电路原理
h桥驱动电路原理H桥驱动电路原理H桥驱动电路是一种常用的电路结构，用于控制直流电机的正反转。
它由四个开关元件组成，通常是四个晶体管或四个MOSFET管。
H 桥驱动电路具有很高的灵活性和可靠性，被广泛应用于各种电动设备和机械系统中。
H桥驱动电路的原理是通过控制开关元件的通断状态，改变电机两端的极性，从而实现电机的正反转。
H桥的名称来源于其电路结构形状的形似字母"H"。
H桥驱动电路有四个开关元件，分别为上电子管Q1和Q2，以及下电子管Q3和Q4。
其中Q1和Q4为一对开关元件，Q2和Q3为另一对开关元件。
当Q1和Q4导通，Q2和Q3断开时，电机的正极连接到电源的正极，负极连接到电源的负极，电机正转。
当Q2和Q3导通，Q1和Q4断开时，电机的正极连接到电源的负极，负极连接到电源的正极，电机反转。
当Q1和Q2导通，Q3和Q4断开时，电机短路制动。
当Q1和Q2断开，Q3和Q4导通时，电机自由转动。
为了实现对H桥驱动电路的控制，通常需要一个控制信号。
这个信号可以是一个单片机的输出，也可以是一个硬件电路的触发信号。
控制信号通过控制开关元件的通断状态来实现电机的正反转。
H桥驱动电路的优点是可以实现电机的正反转，并且可以进行制动控制。
此外，它还具有较高的效率和较低的功耗。
然而，H桥驱动电路也存在一些缺点，例如占用空间较大，成本较高，且对于高功率电机的应用会产生较大的热量。
H桥驱动电路是一种常用的电路结构，用于控制直流电机的正反转。
它通过控制开关元件的通断状态，改变电机两端的极性，从而实现电机的正反转。
H桥驱动电路具有很高的灵活性和可靠性，被广泛应用于各种电动设备和机械系统中。
