轮系练习题
第5单元轮系
一、单项选择题。
（本大题共20小题，每题2分，共40分）
1.由一系列相互啮合的齿轮组成的传动系统称（）。
A.轮系
B.轮群
C.轮合
D.轮组
2.下列关于轮系说法正确的是（）。
A.可以实现运动的合成但不能分解运动
B.不适宜作较远距离的传动
C.不能获得较大的传动比
D.可以实现变向和变速要求。
3.定轴轮系的传动比大小与惰轮的齿数（）。
A.有关
B.无关
C.成正比
D.成反比
4.定轴轮系中适用（—1）m（m为外啮合次数）决定传动比的正负号的情况是( )。
A.所有齿轮轴线都不平行
B.所有齿轮轴线都平行
C.首末两轮轴线平行
D.所有齿轮都是圆柱齿轮
5.定轴轮系中各齿轮的几何轴线位置都是（）。
A.固定的
B.活动的
C.相交的
D.交错的
6.在由一对外啮合直齿圆柱齿轮组成的传动中，若增加（）个惰轮，则使其主、从动轮的转向相反。
A.偶数
B.奇数
C.二者都是
D.二者都不是
7.定轴轮系的传动比等于所有（）齿数的连乘积与所有主动轮齿数的连乘积之比。
A.从动轮
B.主动轮
C.惰轮
D.齿轮
8.定轴轮系的总传动比等于各级传动比（）。
A.之和
B.连乘积
C.之差
D.平方和
9.惰轮在轮系中，不影响传动比大小，只影响从动轮（）。
A.旋转方向
B.转速
C.传动比
D.齿数
10.轮系的末端是螺旋传动，已知末端轴转速n=80r/min，三线螺杆的螺距为4mm，则螺母每分钟移动距离为( )mm。
A.240
B.320
C.960
D.1200
11.用画箭头标注轮系旋转方向的不正确画法是( )。
A.一对外啮合圆柱齿轮箭头方向相反，内啮合箭头方向相同
B.同一轴上齿轮箭头画的相反
C.圆锥齿轮箭头画相对或相背同一点
D.蜗杆传动时，蜗轮转向用左右手定则判别，画出箭头方向
12.图示三星轮换向机构中，1为主动轮，4为从动轮，图示传动位置
（）。
A.一个惰轮，主、从动轮回转方向相反
B.一个惰轮，主、从动轮回转方向相同
C.两个惰轮，主、从动轮回转方向相同
D.两个惰轮，主、从动轮回转方向相反
13.一轮系有3对齿轮参加传动，经传动后，则输入轴与输出轴的旋转方向( )。
A.相同
B.相反
C.不变
D.不定
14.若主动轴转速为1200r/min，若要求从动轴获得12r/min的转速，应采用( )传动。
A.一对直齿圆柱齿轮
B.链
C.轮系
15.图4-3所示滑移齿轮变速机构输出轴V的转速有( )。
A.18种
B.16种
C.12种
D.9种
16.轮系末端为齿轮齿条传动，若该齿轮转一圈，（齿数为Z），
齿条移动的距离为（）。
（齿条模数为m，齿距为P）
A.πmZ
B.πm
C.mZ
D.PZ
17.在定轴轮系中，当外啮合齿轮的对数为奇数时，首、末轮
转向关系为（）。
A.相同
B.相反
C.同时指向节点
D.同时背离节点
18.轮系的末端是齿轮齿条传动，已知小齿轮的模数m=5mm,齿数z=20,末轴转速n=80r/min,则齿条每分钟移动的距离为( )mm。
A.56250
B.25120
C.8000
D.24000
19.轮系可以分为( )两种类型。
A.定轴轮系和差动轮系
B.差动轮系和行星轮系
C.定轴轮系和复合轮系
D.定轴轮系和周转轮系
20.已知轮系的传动比i1k＝5，首轮转速100r/min，则末轮转速nk为（）r/min。
A.5
B.10
C.15
D.20
二、判断题。
（本大题共10小题，每题1分，共10分）
1.轮系中使用惰轮，既可变速，又可变向。
（）
2.加奇数个惰轮，主动轮与从动轮的回转方向相同。
（）
3.一定轴轮系中，有五对外啮合，二对内啮合齿轮，则该输出轴与输入轴的转向相反。
（）
4.在机械传动中，为了获得很大的传动比，可采用轮系传动。
（）
5.定轴轮系的传动比等于始末两端齿轮齿数之反比。
（）
6.采用轮系传动可以实现无级变速，（）
7.轮系传动可用于相距较远的两轴间传动。
（）
8.轮系中的某一个中间齿轮，既可以是前级齿轮副的从动轮，又可以是后一级齿轮副的主动轮。
（）
9.三星轮变向和滑移齿轮变向都属于加惰轮的轮系。
（）
10.轮系可分为定轴轮系和周转轮系两大类。
（）
三、填空题。
（本大题共10空，每空1分，共10分）
1.凡是在轮系运转时，各轮的轴线在空间的位置都________的轮系称为定轴轮系。
2.按其传动时各齿轮的在空间的相对位置是否，可将轮系分为和两大类。
3.定轴轮系的传动比是指轮系中与＿之比。
4.轮系中的惰轮只改变从动轮的，而不改变主动轮与从动轮的大小。
5.已知定轴轮系末端是齿轮齿条传动,小齿轮模数m=5mm，齿数z=20，末端转速n k=15r／min，则小齿轮沿齿条的移动速度为。
四、简答题。
（本大题共3小题，共20分）
1.什么叫轮系？轮系的功用是什么？
2.什么是定轴轮系？定轴轮系的传动比如何计算？
五、计算题。
（本大题共2小题，每题10分，共20分）
1.如下图所示轮系中，已知Z 1=16，Z 2=36，Z 3=25，Z 4=50，Z 5=2，Z 6=20，若n 1=600r/min ，求蜗轮的转速n 6及各轮的转向。
（10分）
2.在图4—5所示定轴轮系中，已知：n 1=1440r ／min ，各齿轮齿数分别为z 1=z 3=z 6=18，z 2=27，z 4=z 5=24，z 7=81。
试求末轮7转速n 7，并用箭头在图上标明各齿轮的回转方向。
1O。
第六章 轮系计算题专项训练(附答案)
第六章轮系计算题专项训练（答案）1、如图所示，已知：z1=16，z=32，z2，=20，z3=40，蜗杆z3，=2，蜗轮z4=40，n1=800r/min。
试求蜗轮的转速n4并确定各轮的回转方向。
2、在图示轮系中，已知z1、z2、z2'、z3、z4、z4'、z5、z5'、z6。
求传动比i16。
i16=z2z4z5z6/z1z2'z4'z5'3、图示轮系中蜗杆1为双头左旋蜗杆Z1=2，转向如图所示。
蜗轮的齿数为Z2=50，蜗杆2为单头右旋蜗杆Z2’=1, 蜗轮3的齿数为Z3=40, 其余各轮齿数为Z3’=30, Z4=20, Z4’=26, Z5=18, Z5’=46, Z6=16, Z7=22。
求i17。
i17=Z2Z3Z4Z5Z6Z7/Z1Z2'Z3'Z4'Z5'Z6=50*40*20*18*22/2*1*30*26*46= 220.74、在习题图8所示的轮系中，已知z1=15 , z2=25 , z2’=15 , z3=30 , z3’=15 , z4=30,z 4’=2 , z5=60, 若n1=500 r/min，求齿轮5转速的大小和方向。
（n5=2.5 r/min , 顺时针）2002151515603030254534231251=⨯⨯⨯⨯⨯⨯=='''zzzzzzzznn，)/(5.220050020015m r n n ===；齿轮5的方向可以画箭头确定。
5、在图示轮系中，已知z 1、z 2、z 2'、z 3、z 4、 z 4'、z 5、 z 5'、z 6。
求传动比i 16。
6、如图所示轮系，已知122344524,46,23,48,35,20,48z z z z z z z ''=======，1O 为主动轴。
试计算轮系的传动比15i 并确定齿轮5的转动方向。
机械基础轮系练习题

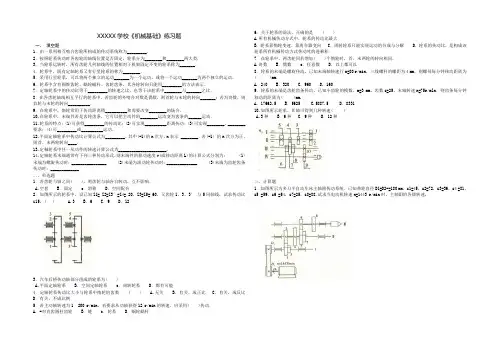

XXXXX学校《机械基础》练习题一、填空题1．由一系列相互啮合齿轮所构成的传动系统称为_________．2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类．3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______．4．轮系中，既有定轴轮系又有行星轮系的称为________．5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示．7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比．8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合．10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动．12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示 ________．若(-1) 的n次方为正，则首、末两轮转向____．13.定釉轮系中任一从动件的转速计算公式为______________________.14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________二、单选题1．若齿轮与轴之间( )，则齿轮与轴各自转动，互不影响．A.空套 B．固定 c．滑移 D．空间配合2．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。
第六章轮系测试题及答案
第六章轮系测试题及答案一、选择题1. 齿轮传动中，齿数比是指（）。
A. 齿轮的齿数B. 两个齿轮的齿数之比C. 齿轮的直径比D. 齿轮的周长比答案：B2. 轮系中，行星轮的作用是（）。
A. 传递动力B. 改变传动比C. 改变旋转方向D. 以上都是答案：D3. 在齿轮传动中，如果主动轮的转速为1000转/分钟，从动轮的齿数是主动轮的两倍，那么从动轮的转速为（）。
A. 500转/分钟B. 2000转/分钟C. 1000转/分钟D. 无法确定答案：A二、填空题1. 轮系中，如果主动轮的齿数为30，从动轮的齿数为60，那么齿数比为______。
答案：1:22. 在一个行星轮系中，太阳轮的转速为200转/分钟，行星轮的转速为100转/分钟，那么行星架的转速为______。
答案：150转/分钟三、简答题1. 请简述轮系的基本组成。
答案：轮系通常由主动轮、从动轮、行星轮和行星架组成。
2. 轮系在机械传动中有什么作用？答案：轮系在机械传动中主要用于改变转速和扭矩，实现动力的传递和分配。
四、计算题1. 已知一个齿轮传动系统，主动轮齿数为40，从动轮齿数为80，求传动比。
答案：传动比为2:1。
2. 一个行星轮系中，太阳轮齿数为20，行星架固定，行星轮齿数为40，求行星轮的转速，如果太阳轮的转速为500转/分钟。
答案：行星轮的转速为1000转/分钟。
五、论述题1. 论述齿轮传动和轮系传动在机械设计中的重要性。
答案：齿轮传动和轮系传动在机械设计中具有至关重要的作用。
它们不仅可以实现动力的高效传递，还可以通过改变齿数比来调整转速和扭矩，满足不同的工作需求。
此外，轮系传动还可以实现复杂的运动控制，如改变旋转方向和实现多轴驱动等，对于提高机械设备的性能和灵活性具有重要意义。
轮系习题
50 30 40 54 20 15 1 18
600
Z3 Z4‘ Z4 Z5
重物
例2 已知轮系中各轮齿数， Z1=27， Z2=17，
Z3=99，
n1 nH n3 nH
n1=6000r/min,求i1H 和nH
解:1）
2
i
H 13
n1 n
H
H 3
H
Z3 Z1
8 3
例7
已知 Z1=12， Z2=51， Z3=76， Z4=49， Z5=12 ，Z6=73，求 解： 在周转轮系中：
5
i46
H
此混合轮系传动比i1H
n4 nH n6 nH
Z6 Z4
1
H 2
在定轴轮系中：
n1 n2 Z2 Z1 Z3 Z1 n1 nH 39406
Z2 Z3 Z 1 Z 2'
等式右边的符号是在转化轮系 中确定的。
设n1转向为正，则
1
50 nH 0 nH
30 80 20 50
与n1转向相同
nH 14.7r / min
例4 如图为标准圆柱直齿轮传动系统，已知Z1=60， Z2=20， Z2‘=25，各轮模数相等，求1）Z3 ；2）若已知n3=200r/min,
1
1 4
1
Z3 Z1
2
5
H1
1 4
H2 6
3
(2) In the Planetary gear train 4-5-6-H2,
H 2 46
i
4 H2 6 H2
1 Z6 Z4
轮系练习题

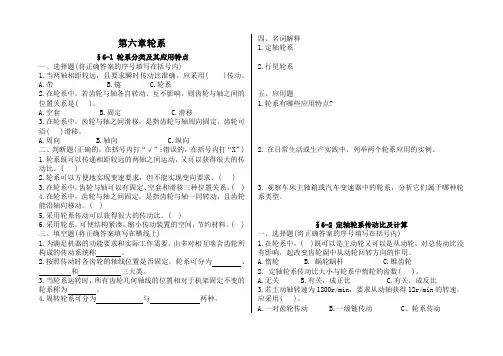

第六章轮系§6-1 轮系分类及其应用特点一、选择题(将正确答案的序号填写在括号内)1.当两轴相距较远，且要求瞬时传动比准确，应采用( )传动。
A.带B.链C.轮系2.在轮系中，若齿轮与轴各自转动、互不影响，则齿轮与轴之间的位置关系是( )。
A.空套B.固定C.滑移3.在轮系中，齿轮与轴之间滑移，是指齿轮与轴周向固定，齿轮可沿( )滑移。
A.周向B.轴向C.纵向二、判断题(正确的，在括号内打“√”;错误的，在括号内打“X”)1.轮系既可以传递相距较远的两轴之间运动，又可以获得很大的传动比。
( )2.轮系可以方便地实现变速要求，但不能实现变向要求。
( )3.在轮系中，齿轮与轴可以有固定、空套和滑移三种位置关系。
( )4.在轮系中，齿轮与轴之间固定，是指齿轮与轴一同转动，且齿轮能沿轴向移动。
( )5.采用轮系传动可以获得很大的传动比。
( )6.采用轮系，可使结构紧凑，缩小传动装置的空间，节约材料。
( )三、填空题(将正确答案填写在横线上)1.为满足机器的功能要求和实际工作需要，由多对相互啮合齿轮所构成的传动系统称。
2.按照传动时各齿轮的轴线位置是否固定，轮系可分为、和三大类。
3.当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为。
4.周转轮系可分为与两种。
四、名词解释1.定轴轮系2.行星轮系五、应用题1.轮系有哪些应用特点?2.在日常生活或生产实践中，列举两个轮系应用的实例。
3.观察车床主轴箱或汽车变速器中的轮系，分析它们属于哪种轮系类型。
§6-2 定轴轮系传动比及计算一、选择题(将正确答案的序号填写在括号内)1.在轮系中，( )既可以是主动轮又可以是从动轮，对总传动比没有影响，起改变齿轮副中从动轮回转方向的作用。
A.惰轮B. 蜗轮蜗杆C.锥齿轮2. 定轴轮系传动比大小与轮系中惰轮的齿数( )。
A.无关B.有关，成正比C.有关，成反比3.若主动轴转速为1200r/min，要求从动轴获得12r/min的转速，应采用( )。
(完整版)轮系试题
轮系一、判断题（正确T，错误F）1.定轴轮系是指各个齿轮的轴是固定不动的。
（）2.单一周转轮系具有一个转臂。
（）3.单一周转轮系中心轮和转臂的轴线必须重合。
（）4.周转轮系中的两个中心轮都是运动的。
（）5.转化轮系的传动比可用定轴轮系求解，因此转化轮系中igj=ngnj的数值为有齿轮g到j间所有从动轮齿数相乘积与所有主动轮齿数相乘积的比值。
（）6.行星轮系和差动轮系的自由度分别为1和2，所以只有差动轮系才能实现运动的合成或分解。
（）二、单项选择题1.行星轮系的自由度为（）。
A 1B 2C 3D 1或22.（）轮系中必须有一个中心轮是固定不动的。
A定轴B周转C行星D差动3.（）轮系中两个中心轮都是运动的。
A定轴B周转C行星D差动4.（）轮系不能用转化轮系传动比公式求解。
A定轴B混合C行星D差动5.每个单一周转轮系具有（）个转臂。
A 0B 1C 2D 36.每个单一周转轮系中心轮的数目应为（）。
A 3B 2C 1D 1或27.每个单一周转轮系中，转臂与中心轮的几何轴线必须（）。
A交错B相交C重合D平行8.两轴之间要求多级变速传动，选用（）轮系合适。
A定轴B行星C差动 D B和C9.三轴之间要求实现运动的合成或分解，应选用（）。
A定轴轮系B行星轮系C差动轮系 D A和B三、填空题1.轮系的主要功用是、、、。
2.定轴轮系是指。
3.周转轮系是指。
4.求解混合轮系的传动比，首先必须正确地把混合轮系划分为和各个，并分别列出它们的计算公式，找出其相互联系，然后。
四、计算题=900r/m in，z2=60，z2'=25，z3=20，z 3'=25，z4=20，z4'=30，z5=35，z5'=28，z6=135，求n6的大小和方向。
2.图示轮系中，已知z1=60，z2=48，z2'=80，z3=120，z3'=60，z4=40，蜗杆z4'=2，1.在图示轮系中，设已知双头右旋蜗杆的转速n 1（右旋），蜗轮z5=80，齿轮z5'=65，模数m=5mm。
轮系练习题
轮系练习题轮系练习题一一、填空1．由一系列相互啮合齿轮所构成的传动系统称为_________．2.根据轮系传动时各齿轮轴位置是否固定，将轮系分为_____________两类。
3.当轮系运行时，所有齿轮的几何轴相对于机架的位置是固定的，称为___4。
具有固定轴齿轮系和行星齿轮系的齿轮系称为___5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6.齿轮系包含伞齿轮、蜗轮、齿轮和齿条，每个车轮的转向只能使用_____7。
固定轴齿轮系中的传动比等于_______________________________8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．9.在齿轮系中，惰轮通常用于行驶一小段距离，在特殊情况下需要更换10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．11.齿轮系的特点：（1）可用的传动比；（2）可实现的远程驱动；（3）它可以实现___________________；（4）可以锻炼吗12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示________．若(-1)的n次方为正，则首、末两轮转向____．13.固定齿轮系中任何从动件的速度计算公式为___________14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离l)的计算公式分别为：（1）当端部为螺旋驱动时：_______________________________3）当端部为齿条和齿轮驱动时：_______1．若齿轮与轴之间()，则齿轮与轴各自转动，互不影响．a.空套b．固定c．滑移d．空间配合2.在如图所示的齿轮系中，如果Z1=Z2=Z3'=Z4=20，Z3=Z5=60，且齿轮1、3和3'与5同轴，尝试找到传动比i15。
5.5 轮系 (答案)
轮系一、填空题1.传动时，各轴线位置固定不变的轮系称为定轴轮系。
2.轮系中惰轮只能改变齿轮的传动方向，不改变传动比。
3.行星轮系由行星轮、中心轮和系杆三种基本构件组成。
4.周转轮系按其自由度数目不同，可分行星轮系和差动轮系。
5.在周转轮系中，几何轴线固定的齿轮称为太阳轮，几何轴线运动的齿轮称为行星轮，支承行星轮并和它一起绕固定轴线旋转的构件称为系杆。
6. 定轴轮系的传动比，等于组成该轮系的所有从动轮齿数连乘积与所有主动轮齿数连乘积之比。
7.下图所示，属于定轴轮系轮系。
9.下图所示，属于周转轮系轮系。
二、判断题1．轮系可分为定轴轮系和周转轮系两种。
（×）2．旋转齿轮的几何轴线位置均不能固定的轮系，称之为周转轮系。
（×）3．至少有一个齿轮和它的几何轴线绕另一个齿轮旋转的轮系，称为定轴轮系。
（×）4．定轴轮系首末两轮转速之比，等于组成该轮系的所有从动齿轮齿数连乘积与所有主动齿轮齿数连乘积之比。
（√）5．在周转轮系中，凡具有旋转几何轴线的齿轮，就称为中心轮。
（×）6．在周转轮系中，凡具有固定几何轴线的齿轮，就称为行星轮。
（×）三、选择题1、轮系（ B ）A.不能获得很大的传动比B.可以实现变向和变速要求C 不适宜作较远距离传动 D. 可以实现运动的合成但不能分解运动2、定轴轮系的传动比大小与惰轮的齿数（ B ）A.有关B.无关C.成正比D.成反比3、一对外啮合圆柱齿轮传动，传动比公式计算正确的是（ D ）A. i12=Z1/Z2B. i12= －Z1/Z2C.i12=Z2/ Z1D.i12= －Z2/ Z14、定轴轮系中各齿轮的几何轴线位置都是（ A ）。
A.固定的B.活动的C.相交的D. 交错的5、轮系不可实现（ D ）。
A.大的传动比B.较远距离的传动C.改变从动轴回转方向D.过载保护6、惰轮在轮系中，不影响传动比大小，只影响从动轮（ A ）。
A.旋转方向B.转速C. 传动比D.齿数四、思考题1.如图下所示，已知各齿轮齿数：Z1=20；；Z2=28；Z3=20； Z3′=60；Z4=40； Z4′=30； Z5=50；转向如图所示，求传动比i15，并判定齿轮5的转向。
机械基础轮系试题及答案
机械基础轮系试题及答案一、选择题（每题2分，共10分）1. 轮系中，若主动轮转速为n1，从动轮转速为n2，传动比i为：A. n1/n2B. n2/n1C. n1*n2D. n1-n2答案：B2. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，传动比i为：A. Z1/Z2B. Z2/Z1C. Z1*Z2D. Z1-Z2答案：B3. 轮系中，若主动轮直径为D1，从动轮直径为D2，传动比i为：A. D1/D2B. D2/D1C. D1*D2D. D1-D2答案：B4. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，传动比i为：A. T1/T2B. T2/T1C. T1*T2D. T1-T2答案：B5. 轮系中，若主动轮功率为P1，从动轮功率为P2，传动比i为：A. P1/P2B. P2/P1C. P1*P2D. P1-P2答案：B二、填空题（每题2分，共10分）1. 轮系中，传动比i的计算公式为_________。
答案：主动轮转速/从动轮转速或主动轮齿数/从动轮齿数或主动轮直径/从动轮直径2. 轮系中，若主动轮转速为n1，从动轮转速为n2，则传动比i=_________。
答案：n1/n23. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，则传动比i=_________。
答案：Z1/Z24. 轮系中，若主动轮直径为D1，从动轮直径为D2，则传动比i=_________。
答案：D1/D25. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，则传动比i=_________。
答案：T2/T1三、简答题（每题5分，共20分）1. 描述轮系中传动比的物理意义。
答案：传动比表示轮系中主动轮与从动轮转速或齿数或直径的比值，反映了轮系的减速或增速效果。
2. 轮系中，为什么主动轮与从动轮的转速比等于它们的齿数比？答案：因为轮系中齿轮的啮合关系使得主动轮与从动轮的齿数比决定了它们的转速比，即齿数多的轮转速慢，齿数少的轮转速快。
轮系练习
将n4=0代入上式得
则，nH=n1/7=350/7 （r/min） =50 r/min，与n1转向相同。
三、典型实例分析
例10-2 在图10-3所示的轮系中，已知 z1=z3=50，z2=30 ， nH=60r/min （方向从左轴端观察为顺时针）。求 ⑴ 当 n1=0时，n3是多少? ； ⑵ 当 n1=200 r/min（方向为顺时针）时， n3是多少?
四、复习题
⒊ 计算题
⑴ 在图10-4所示的轮系中，已知 z1=15，z2=25，z3=15， z4=30，z5=15，z6=15，求i16的大小和各轮的转动方向。 2、3的齿数分别为z1、z2、z3，求模数相同时的z4及i14。
⑵ 图10-5轮系的各齿轮为标准齿轮、标准安装，已知齿轮1、
图10-4
6
n1 3 5
2 定轴轮系传动比 4 2 4 n1 z2 H i12 n2 z1 n1 1 n2 n2 r/ min i12 99 差动轮系 蜗轮2转动方向向下 n1 z5 z4 n1 101 i14 n4 n4 r/ min n4 z1 z5 i14 10000
z2 z3 ) H z1 z2 1 代入各轮齿数 101 99 9999 1 iH1 10000 i1H 1 1 100 100 10000 10000 z3=100 系杆H与齿轮１转向相同 101 100 10100 1 i1H 1 1 iH1 100 100 100 10000 100 系杆H与齿轮１转向相反 i1 H 1 (
2 2 3
H 1
200 5 50 nH 75 r/ min 系杆H与齿轮1、3转向相同 6 n1、n3转向相反时 200 5 50 25 nH r/ min 系杆H与齿轮3转向相同 6 3
