天津市东丽区2020届物理九年级上学期期末考试试题
天津市东丽区2020届物理九年级上学期期末考试试题注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图是某物质凝固时温度随时间变化的图象，下列说法正确的是A．t2、t3时刻物体内能相等B．t2时刻物体的内能比t3时刻小C．t1时刻物体的分子动能比t2时刻大D．t4物体的内能为零2．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：23．如图所示的电路，电源电压保持不变。
闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变小，电压表示数变大 B．小灯泡变亮C．整个电路消耗的电功率变大 D．电流表示数变大，电压表示数变小4．为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是A．第一次接入AB，第二次接入DE B．第一次接入DE，第二次接入ACC．第一次接入AB，第二次接入DF D．第一次接入DE，第二次接入DF5．【湖南省邵阳市2015年中考物理试题】为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的正确电路图是（）A． B． C． D．6．下列数据中，最接近实际情况的是A．普通家用照明灯的工作电流为 2A B．电饭锅加热档的功率为 100WC．家用电风扇的额定功率为 2000W D．一节新干电池的电压为 1.5V7．小明根据下表提供的几种物质的比热容得出以下四个结论，其中正确的是B．物质由固态变为液态，其比热容不变C．100 g酒精用去一半后，其比热容变为1.2×103 J/（kg⋅℃）D．质量相等的铝块和铜块，升高相同的温度，铝块比铜块吸收的热量多8．用丝绸摩擦过的玻璃棒靠近一个轻质绝缘小球，发现两者互相吸引，由此可判断A．小球可能不带电 B．小球一定带负电C．小球一定不带电 D．小球一定带正电9．中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。
以下判断正确的是A．骑车发电利用了电流的磁效应B．骑车发电利用了磁场对电流的作用C．获胜小组获得的电流要大些D．两个小组烤熟面包用的发热体是串联的10．如图所示的电路中，开关闭合后，电源会发生短路的是A．B．C．D．11．下列关于小粒子与大宇宙的说法，正确的是A．炒菜时油烟上升，说明分子在做无规则运动B．地球是宇宙的中心，太阳和其他行星围绕地球转动C．原子核式结构模型提出，原子是由原子核和电子组成D．松软的馒头用手一捏，体积会变小，这说明分子间存在间隙12．关于家庭电路和用电安全，下列说法不正确的是（）A．使用测电笔时，手不能接触测电笔的金属体B．更换灯泡时，应先断开开关C．空气开关跳闸，可能是电路中出现了短路D．卫生间应该安装有防水盖的插电盒开关二、填空题13．将定值电阻R1和滑动变阻器R2串联后接在电压保持不变的电源两端。
当滑动变阻器的滑片从一端移动到另一端时，定值电阻R1两端的电压U1和滑动变阻器R2两端的电压U2的关系图像如图所示。
已知R1阻值为4Ω，请你写出滑动变阻器R2两端的电压U2跟滑动变阻器R2的关系式：U2=________ 。
14．是生活中测量电功的工具，它所对应的单位是．15．用煤气灶把2kg、初温为20℃的水烧到70℃，消耗了20g煤气．已知水的比热容是4.2×103J/（ kg•℃），煤气的热值为4.2×l07J/kg，则水吸收的热量为 J，煤气完全燃烧放出的热量为J，煤气灶烧水的效率为 %．16．在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图所示，已知电源电压为6V，小灯泡上标有“4.8V 0.3A”字样（4.8V是灯泡正常发光时两端的电压，0.3A是灯泡正常发光时通过的电流），滑动变阻器的规格是“20Ω 1A”．假设小灯泡灯丝电阻固定不变，灯泡的电阻是________Ω，他正确连接电路且操作规范后闭合开关，此时电路中的电流是________A，移动滑动变阻器的滑动片，当灯泡正常发光时，滑动变阻器接入电路的阻值为________Ω，该电路不足是当滑动变阻器接入电阻过小时，会烧坏灯泡，对此你改进的措施是________ .17．在如图所示的电路中，①、②、③是三块电表（两块电流表、一块电压表），闭合开关灯L1与L2并联，电路中______是电压表。
（选填“①”、“②”或“③”）18．如图所示的电路中，电源电压不变，定值电阻R1=25Ω，滑动变阻器R2的最大阻值为15Ω，灯泡L 上标有“6V 4W”字样，不考虑灯丝电阻随温度的变化，电流表量程为0～0.6A，当只闭合S1，滑动变阻器滑片P在B端时，电流表的示数为0.2A，则电源电压为______V．当只闭合S2时，要求灯L两端的电压不超过额定电压，电流表的示数不超过此量程，调节滑动变阻器滑片P，灯泡L功率的变化范围是______W．三、实验题19．小王做“测量小灯泡电功率”的实验所用器材有：标有“2 . 5V ' ’字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V 的学生电源，标有“20Ω 1A ' ’的滑动变阻器，电流表，电压表，开关及导线若干。
（l）图甲是实验电路图，图乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）小土在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是。
（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为 W。
（5）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为 W。
20．在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V．（1）小明在连接的实验电路如图甲所示，在检查电路连接时，滑动变阻器的滑片应该移到A端，目的是．（2）实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为 V，此时电流表的示数如图乙所示，其示数为 A，那么小灯泡的额定功率是 W．（3）小华为了得到比较准确的小灯泡额定功率，她用同一套器材做了三次实验，（她将电压表调到3.8V，图丙是其中一次实验所调的电压表示数），获得三组数据，并进行了数据处理，如表：=2.63①她测得的功率有差异的主要原因是．②这样处理数据的方法是否正确？（正确/不正确），其理由是．21．小明想利用一块电流表和阻值已知的电阻R0测量未知电阻R x的阻值，小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示．（1）为了测出电阻R x的阻值，请你在图中只添加两根导线，完成实验电路的连接．（2）按照电路图连接电路，开关断开，电流表调零．闭合S1、断开S2，读出电流表示数为I1；下一步的操作是：．（3）写出R x的表达式，R x= ．22．如图是小华同学探究“电流与电压关系”的电路图。
（1）按电路图将实物图连接完整_______。
（滑片P向左滑时接入电阻变大）。
（2）连接电路时，开关应______，滑动变阻器的滑片应放在最____（填“左”或“右”）端。
（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是________________________。
（4）接着小华取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是________________________。
23．小林为了比较两种液体的比热容的大小，组装了如图所示装置，他用完全相同的玻璃瓶、电热丝R甲和R乙、温度计进行实验。
(1)实验应控制两个玻璃瓶中所装的两种液体的初温、________相等地。
(2)加热相同时间，观察温度计a和b，发现a温度计的温度升高较多，则可以判断甲、乙两种液体吸收的热量Q甲___Q乙，甲、乙两种液体的比热容c甲______c乙(选填“小于”“大于”或“等于”)(3)利用本实验装置，还可以通过观察___________相同时，对比______不同，来判断两种液体比热容的大小。
四、计算题24．如图所示，电源电压不变。
R1＝20Ω，R2＝30Ω，当S断开时，电流表示数为0.3A，当S闭合时，电流表示数为多少？25．近几年来我市冬季蔬菜价格逐年攀升，但种植蔬菜的大棚数量却逐年减少，小刚调查发现，煤炭价格上涨是导致蔬菜成本上升的重要原因。
为此小刚想，能否利用所学的知识对大棚进行节能改造，评估利用太阳能和电能为大棚提供能源的可行性。
查阅资料可知，本地区冬季太阳能集热管每平方米面积上每天可接收的太阳能是1.68×107J，煤的热值为3×107J/kg，请你帮助他完成下列计算，为小刚的评估提供依据。
（1）如果这些能量的90％被水吸收，可使多少千克的水从20℃升高到70℃。
（2）用集热管每平方米每天接收的太阳能替代煤，可节约煤多少千克?（煤完全燃烧）26．某型号挖掘机的质量3000kg，两履带与地面接触的总面积1.5m2。
挖掘机在6s内将装满铲斗质量为0.75t的泥石送到岸边，挖掘深度h = 2m。
（如图乙所示）（取g=10N/kg）（1）挖掘机静止在水平地面上不工作时对地面的压强多大？ （2）挖掘机每挖一次泥土并水平移送到岸边，对泥土做功多少？ （3）若发动机的总功率是20kW ，挖泥土过程中挖掘机的机械效率多大？ 五、作图题27．按照题目要求完成下列作图：（1）如图1所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，使开关能够控制这盏灯．（2）玲玲是学校的升旗手，她想利用滑轮组来升旗．若将国旗挂在乙轮下的挂钩上，则应怎样在滑轮上绕绳既可将国旗升上旗杆，又可省力？请在图2中画出你的绕法．（3）如图3所示，轻质杠杆在力F 1、F 2作用下处于平衡状态（O 为支点），请在图中作出F 2的力臂L 2；L 1为F 1的力臂，请作出力F 1的示意图．六、简答题28．如图所示，该段电路两端消耗的总功率为P ，分电阻R 1、R 2消耗的功率分别为P 1、P 2．试推导出P=P 1+P 2．【参考答案】一、选择题13．14．电能表；千瓦时（度）． 15．2×105；8.4×105；50．16．16；0.17；在电路中串联一个阻值为4Ω的保护电阻 17．② 18．1～3.24 三、实验题图3图2图119．（1）电路图如下图（2）电流表接线柱接反了（3）C（4） 0.50（5）0.4820．（1）保护电路；（2）.8； 0.7； 2.66；（3）①电压表、电流表读数有误差；②正确；三次实验都是测量灯泡的额定功率．21．（1）如图所示；（2）开关S1、S2都闭合，读出电流表的示数I2；（3）．22．见解析断开右 R断路保持R两端电压一定（不变）23．质量等于小于升高的温度加热时间四、计算题24．5A25．(1) 72 kg (2) 0.56 kg26．（1）2×104Pa （2）1.5×104J （3）12.5%五、作图题27．六、简答题28．见解析。

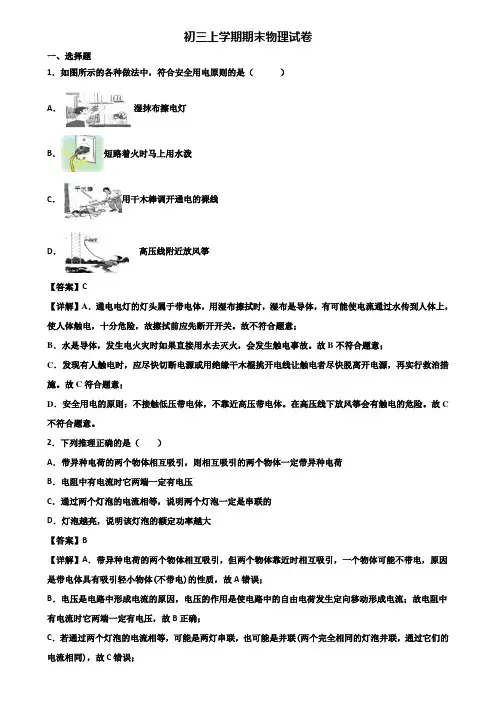

(汇总3份试卷)2020年天津市九年级上学期物理期末联考试题
初三上学期期末物理试卷一、选择题1．如图所示的各种做法中，符合安全用电原则的是（）A．湿抹布擦电灯B．短路着火时马上用水泼C．用干木棒调开通电的裸线D．高压线附近放风筝【答案】C【详解】A．通电电灯的灯头属于带电体，用湿布擦拭时，湿布是导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故擦拭前应先断开开关。
故不符合题意；B．水是导体，发生电火灾时如果直接用水去灭火，会发生触电事故。
故B不符合题意；C．发现有人触电时，应尽快切断电源或用绝缘干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施。
故C符合题意；D．安全用电的原则：不接触低压带电体，不靠近高压带电体。
在高压线下放风筝会有触电的危险。
故C 不符合题意。
2．下列推理正确的是（）A．带异种电荷的两个物体相互吸引，则相互吸引的两个物体一定带异种电荷B．电阻中有电流时它两端一定有电压C．通过两个灯泡的电流相等，说明两个灯泡一定是串联的D．灯泡越亮，说明该灯泡的额定功率越大【答案】B【详解】A．带异种电荷的两个物体相互吸引，但两个物体靠近时相互吸引，一个物体可能不带电，原因是带电体具有吸引轻小物体(不带电)的性质，故A错误；B．电压是电路中形成电流的原因，电压的作用是使电路中的自由电荷发生定向移动形成电流；故电阻中有电流时它两端一定有电压，故B正确；C．若通过两个灯泡的电流相等，可能是两灯串联，也可能是并联(两个完全相同的灯泡并联，通过它们的电流相同)，故C错误；D．因为实际功率决定灯泡的明暗程度，因此白炽灯泡越亮，说明它的实际功率越大，不能说明其额定功率大，故D错误。
故选B。
3．关于物体的内能，下列说法中错误的是（）A．物体的内能是不能改变的B．热传递可以改变物体的内能C．做功可以改变物体的内能D．物体的内能与温度有关【答案】A【详解】改变物体内能的方式有做功和热传递，物体的内能是可以改变的，物体的内能与温度有关，对于同一个物体，温度越高，分子无规则运动越剧烈，故选A。

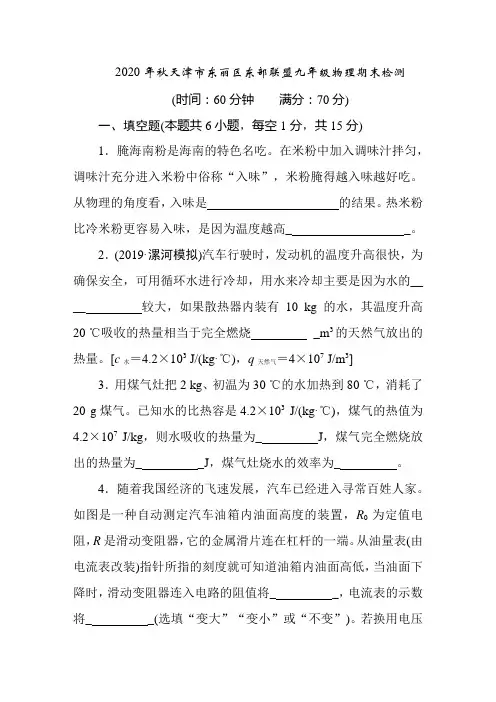

2020-2021学年第一学期天津市东丽区东部联盟九年级物理期末检测(一)
2020年秋天津市东丽区东部联盟九年级物理期末检测(时间：60分钟满分：70分)一、填空题(本题共6小题，每空1分，共15分)1．腌海南粉是海南的特色名吃。
在米粉中加入调味汁拌匀，调味汁充分进入米粉中俗称“入味”，米粉腌得越入味越好吃。
从物理的角度看，入味是的结果。
热米粉比冷米粉更容易入味，是因为温度越高_ _。
2．(2019·漯河模拟)汽车行驶时，发动机的温度升高很快，为确保安全，可用循环水进行冷却，用水来冷却主要是因为水的__ __ 较大，如果散热器内装有10 kg的水，其温度升高20 ℃吸收的热量相当于完全燃烧_m3的天然气放出的热量。
[c水＝4.2×103 J/(kg·℃)，q天然气＝4×107 J/m3]3．用煤气灶把2 kg、初温为30 ℃的水加热到80 ℃，消耗了20 g煤气。
已知水的比热容是4.2×103J/(kg·℃)，煤气的热值为4.2×107J/kg，则水吸收的热量为_ J，煤气完全燃烧放出的热量为_ _J，煤气灶烧水的效率为_ 。
4．随着我国经济的飞速发展，汽车已经进入寻常百姓人家。
如图是一种自动测定汽车油箱内油面高度的装置，R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。
从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将_ _，电流表的示数将_ _(选填“变大”“变小”或“不变”)。
若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中_元件两端。
第4题图第5题图第6题图5．小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与触点a、b接触。
(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)当开关S1置于b端、S2断开时，此电路的连接方式是联。
当开关S1置于b端、S2闭合时，此电路消耗的电功率是_ W。
天津市东丽区2020年九年级上学期物理期末考试试卷A卷
天津市东丽区2020年九年级上学期物理期末考试试卷A卷姓名:________ 班级:________ 成绩:________一、单选题 (共18题；共36分)1. （2分）(2018·河南模拟) 我国北方的冬季气温很低，到处都是冰天雪地，人们有时会将冰雪熔化取水，把冰雪放在水壶里加热取水的过程中（）A . 冰变为水的过程中内能保持不变B . 这是通过做功的方式改变物体的内能C . 水的温度越高，水分子运动越剧烈D . 在加热过程中，壶内的温度一直在上升2. （2分） (2018九上·保定期中) 下列四幅图中，属于利用热传递改变物体内能的是（）A . 双手摩擦能发热B . 烧水时水温升高C . 锯木材料锯子发热D . 钻木取火3. （2分） (2019八下·虹口期末) 甲、乙两铁球，吸收相同的热量后，甲球把热传给乙球，则以下不可能的是（）A . 甲球质量较小，初温较低B . 甲球质量较大，初温较高C . 甲球质量较小，初温较高D . 甲球质量较大，初温较低4. （2分）下列关于内燃机的说法正确的是（）A . 汽车的发动机是内燃机B . 蒸汽机、汽轮机、喷气发动机都是内燃机C . 内燃机工作时，压缩冲程将内能转化为机械能D . 先进的制造技术能将内燃机的效率提高到100%5. （2分）下面有关比热容的说法中正确的是（）A . 夏天在河边游玩感觉河水凉，但河边的岩石却很烫，原因是水的比热容比岩石小B . 寒冬季节，放在室外盛有水的水缸会破裂主要是因为水的比热容较大C . 比热容是物质的一种特性，80℃水的比热容与40℃水的比热容一样大D . 铜的比热容比铝小，所以在吸收相同的热量后铜升高的温度一定比铝高6. （2分） (2019九上·吉林月考) 关于图中各图的说法正确的是（）A . 甲图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同B . 乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象C . 丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象D . 丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力7. （2分） (2017九上·宝鸡月考) 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A .B .C .D .8. （2分） (2020九上·道外期末) 关于电流、电压和电阻，下列说法中正确的是（）A . 电路两端有电压，电路中一定有电流B . 导体中的电流为零时，导体的电阻也为零C . 电压是电路中形成电流的原因D . 电流的方向与负电荷定向移动的方向相同9. （2分） (2019九上·龙山期末) 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（）A . 电阻一定时，电流随着电压的增大而增大B . 电阻一定时，电压随着电流的增大而增大C . 电压一定时，电流随着电阻的增大而减小D . 电压一定时，电阻随着电流的增大而减小10. （2分）甲、乙两台汽油机，甲的效率比乙高，则（）A . 甲每秒钟做的功比乙每秒钟做的功多B . 甲消耗的汽油比乙消耗的汽油少C . 消耗同样多的汽油，甲做的有用功比乙做的有用功多D . 做同样多的有用功，甲消耗的汽油比乙消耗的汽油多11. （2分） (2018九上·黄浦期末) 将一根粗细均匀的金属丝拉长后，改变的物理量是（）A . 电阻B . 质量C . 体积D . 密度12. （2分）(2018·柳州模拟) 如图所示，充电宝正在给手机充电。
天津市东丽区初三上学期期末物理试卷
天津市东丽区初三上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分）(2017·益阳模拟) 与“热”相关的物理现象，解释正确的是（）A . 扫地时，灰尘满屋，是由于分子做无规则运动的结果B . 用水作汽车冷却剂，是因为水的比热容较大C . 把冰放在手心，感到冷，是因为冰的内能为0D . 反复弯折铁丝，弯折处发热，是通过热传递的方式改变内能2. （2分） (2020九上·九龙坡期末) 下列说法正确的是（）A . 冰在熔化过程中，温度和内能均保持不变B . 汽油机工作时，在压缩冲程中内能转化为机械能C . 用锯条锯木板时，锯条发热，锯条和木板的内能均增加D . 在热传递的过程中，内能总是从内能多的物体向内能少的物体转移3. （2分） (2017九上·山亭期中) 我国“神舟七号”载人飞船于2009年9月在火箭的推动下顺利升空．关于火箭发射过程中能量转化的说法，正确的是（）A . 将燃料的化学能转化为火箭的机械能B . 将燃料的化学能转化为火箭内能C . 将燃料的内能转化为火箭的化学能D . 将燃料的机械能转化为火箭的内能4. （2分）有甲、乙、丙、丁四个轻质小球，乙带正电，把四个小球分别两两靠近时，发现乙吸引甲，甲吸引丙，丁排除丙，则甲球（）A . 一定带负电B . 一定带正电C . 一定不带电D . 可能带负电，也可能不带电5. （2分）(2016·巴中) 在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A .B .C .D .6. （2分）给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干导线，现需要研究的课题有：①导体的电阻跟横截面积的关系；②导体的电阻跟长度的关系；③导体的电阻跟材料的关系．利用上述器材可以完成的研究课题是（）A . 只有①B . 只有②C . ①和②D . ①、②和③7. （2分）教室里装有多个电灯，每多开一盏电灯，教室内电路的（）A . 总电阻增大B . 总电压增大C . 总电流增大D . 总电压总电流都不变8. （2分）下列过程中电流做功，将电能转化为化学能的是（）A . 电风扇转动B . 电热水器烧水C . 电解水的过程D . 电池作为电源9. （2分） (2018八下·北京期末) 如图所示实验情景中，用来研究磁场对电流作用的是（）A .B .C .D .二、填空题 (共13题；共61分)10. （4分）(2019·荔湾模拟) 天然气已经被广泛利用，它是一种________（选填“可”或“不可”）再生能源。

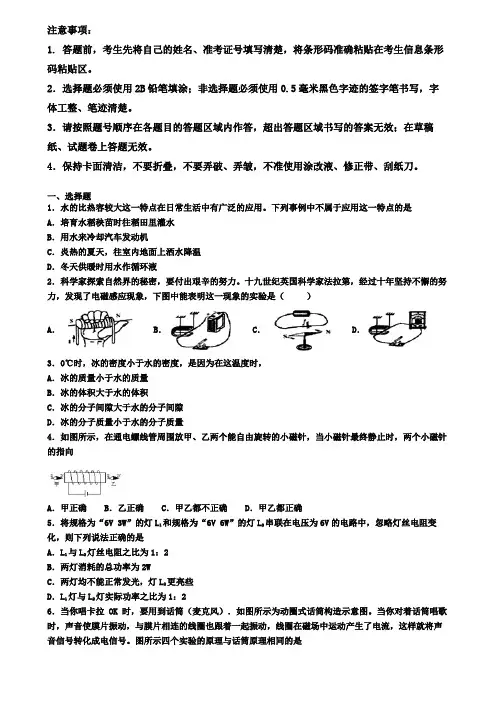

2020届天津市东丽区物理九上期末调研测试题
注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．水的比热容较大这一特点在日常生活中有广泛的应用。
下列事例中不属于应用这一特点的是A．培育水稻秧苗时往稻田里灌水B．用水来冷却汽车发动机C．炎热的夏天，往室内地面上洒水降温D．冬天供暖时用水作循环液2．科学家探索自然界的秘密，要付出艰辛的努力。
十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，下图中能表明这一现象的实验是（）A． B． C． D．3．0℃时，冰的密度小于水的密度，是因为在这温度时，A．冰的质量小于水的质量B．冰的体积大于水的体积C．冰的分子间隙大于水的分子间隙D．冰的分子质量小于水的分子质量4．如图所示，在通电螺线管周围放甲、乙两个能自由旋转的小磁针，当小磁针最终静止时，两个小磁针的指向A．甲正确 B．乙正确 C．甲乙都不正确 D．甲乙都正确5．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是A．L1与L2灯丝电阻之比为1：2B．两灯消耗的总功率为2WC．两灯均不能正常发光，灯L2更亮些D．L1灯与L2灯实际功率之比为1：26．当你唱卡拉 OK 时，要用到话筒（麦克风）．如图所示为动圈式话筒构造示意图。
当你对着话筒唱歌时，声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中运动产生了电流，这样就将声音信号转化成电信号。
图所示四个实验的原理与话筒原理相同的是A． B ．C． D ．7．如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的U-I 图象如图乙所示．则下列判断正确的是A ．电源电压为10VB ．定值电阻R 1的阻值是20ΩC ．滑动变阻器R2的阻值变化范围是0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A8．如图是小刚测量未知电阻R X 的实验电路，电源两端电压不变且未知，其中R 0为阻值已知的定值电阻。
天津市九年级(上)期末物理卷(解析版)(初三)期末考试.doc
天津市九年级（上）期末物理卷（解析版）（初三）期末考试姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）lA．电饭煲 B．微波炉 C．电热水器 D．节能台灯【答案】D【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；B、微波炉的额定功率约为2000W，不符合题意；C、电热水器的额定功率大约为2000W，不符合题意；D、节能灯的电功率约为10W，符合题意．故选D．【点评】本题除对额定功率理解外，还必须要对常见电器的功率有一定了解才能做出解答．熟悉常见家用电器的额定功率，注意平时在学习和生活中的知识积累．【题文】如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）A．梳子失去了一些电子 B．梳子得到了一些电子C．头发得到了一些电子 D．头发和梳子间没有电子转移【答案】B【解析】解：头发与塑料梳子摩擦，塑料梳子的原子核对核外电子的束缚能力比头发的原子核对核外电子的束缚能力强．两者摩擦时，塑料梳子的原子核将头发的核外电子夺了过来，从而塑料梳子由于带了多余的电子，而带负电．头发的正电荷并没有增加，只是由于负电荷的减少，导致l由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动．故选A．【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．【题文】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）评卷人得分A． B．C． D．【答案】B【解析】解：A、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故A不符合题意；B、由图可知S闭合时，电磁铁有磁性，被控制电路断路灯泡不发光，S断开时电磁铁无磁性，被控制电路闭合灯泡发光，故B符合题意；C、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故C不符合题意；D、由图可知S闭合还是断开时，被控制电路的灯泡始终发光，故D不符合题意．故选B．【点评】明白控制电路和被控制电路的工作原理是解决本题的关键．【题文】沈倩同学将L1和L2串联在电路中，如图所示，两盏灯分别标有“36V，P1W”和“36V，P2W”，他闭合开关后，发现灯L1亮了而灯L2不亮，当他用一根导线并联接在灯L1的两端时，发现灯L2亮了而灯L1却不亮了，下列分析正确的是（）A．L1灯丝一定断路了B．L2灯丝一定短路了C．L1灯电阻一定比L2灯电阻大得多D．L1灯的额定功率一定比L2灯的额定功率大得多【答案】C【解析】解：用一根导线并接在灯L1的两端时，发现灯L2亮了而灯L1不亮，说明L2没有被短路，因此导致L2不亮的原因只能是实际功率太小；串联电路中处处电流相等，并且L2的实际功率太小，由P=I2R可得，串联电路中的用电器的功率之比等于电阻之比，因此灯L1的电阻一定比灯L2的电阻大得多．故选C．【点评】本题考查实际功率以及电路故障问题，关键是能根据灯泡的发光情况判断电路问题所在，然后根据串联电路特点以及功率的计算公式分析出根源所在，注意影响灯泡亮度的依据是灯泡的实际功率，当实际功率远远小于额定功率时，灯泡不会发光．【题文】李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.91.21.51.8I/A0.450.400.350.300.250.20A． B． C． D．【答案】C【解析】解：A、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变大时，电流表示数也变大，且比值不变，故A不符合题意；BD、根据电路图可知，电压表测电源的电压，示数不变，故B、D不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意．故选C．【点评】题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．【题文】如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15VB．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3WD．滑动变阻器的最大阻值为9Ω【答案】D【解析】解：（1）当滑片位于左端时，电路中只有灯L；此时电压表的示数最大，为电源的电压，电流表的示数也最大；由图乙可知，电源的电压和灯泡两端的电压相等，即U=UL=12V，此时通过灯泡的电流IL=2.0A；故A错误；（2）根据欧姆定律可得，此时灯泡的电阻：RL==6Ω，故B错误；（3）灯泡的额定功率：PL=ULIL=12V×2.0A=24W；故C错误；（4）由图乙可得：UL=3V，电路中的电流I=1.0A；因为串联电路中总电压等于各分电压之和，所以滑动lD．用锯条锯木板时锯条发热，锯条的内能增加，木板的内能减少【答案】AB【解析】解：A、比热容是物质的一种属性，和物体的质量大小无关．故A正确；B、摩托车用的是汽油机，它的工作原理是：汽油在气缸内燃烧产生高温高压的燃气，推动活塞做功，为汽油机提供动力．它发生在做功冲程．故B正确；C、在房间内看到尘土飞扬，是固体小颗粒在运动，不能说明是分子在做无规则运动．故C错误；D、用锯条锯木板时，是外力克服摩擦做功，锯条和木板的内能都会增加．故D错误．故选A、B【点评】此题涉及到的知识点比较多，有①比热容是物质的一种属性；②汽油机的工作原理；③分子动理论的有关内容；④物体内能的改变有两种方式：做功和热传递．【题文】如图所示，关于电与磁的知识，下列说法正确的是（）A．图（甲）：司南能指明方向是因为受到地磁场的作用B．图（乙）：磁感线是磁场中真实存在的一些曲线C．图（丙）：奥斯特实验说明电流周围存在磁场D．图（丁）：该装置揭示的原理可制成电动机【答案】AC【解析】解：A、司南能指明方向是因为受到地磁场的作用，故A说法正确；B、磁感线是人们假想出来的，故B说法错误；C、奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C说法正确；D、电磁感应实验，根据此原理可以制成发电机，故D说法错误．故选AC．【点评】本题综合考查地磁场的作用、奥斯特实验、电磁感应的应用以及磁感线的特点等，考查内容较多，但都属于必须掌握的内容．【题文】如图所示，电源电压恒为18V，小灯泡的铭牌为“6V 3W”，滑动变阻器的规格为“100Ω 1A”，闭合开关后，在变阻器滑片P移动过程中，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法中正确的是（不考虑温度对灯丝电阻的影响）（）A．电流表示数允许的变化范围为0.3A﹣0.5AB．滑动变阻器接入电路的阻值允许变化范围为24Ω﹣60ΩC．灯泡L的电功率允许的变化范围为0.75W﹣3WD．电路中总功率允许的变化范围为4.5W﹣6W【答案】BC【解析】解：电路的等效电路图如下图所示：（1）灯丝的电阻为：RL===12Ω，灯正常发光时的电流为：IL===0.5A，所以由题知可知电路中的最大电流应为I最大=0.5A，即：I最大===0.5A，解得，滑动变阻器连入电路的最小值R最小=24Ω，电路中电功率最大：P最大=UI最大=18V×0.5A=9W；（2）为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，即U=UL′+UR，所以，UL′=U﹣UR=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，则电流表示数允许的变化范围为0.25A～0.5A，故A不正确；滑动变阻器连入的最大电阻为：R最大===60Ω，则滑动变阻器允许调节的范围为24Ω～60Ω，故B正确；此时小灯泡的电功率最小为：P小=ULI′=3V×0.25A=0.75W，则灯泡L的电功率允许的变化范围为0.75W～3W，故C正确；电路消耗的最小总功率：P最小=UI′=18V×0.25A=4.5W，则电路中总功率允许的变化范围为4.5W～9W，故D不正确；故选BC．【点评】本题关键：一是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值；二是根据电压表的量程求出滑动变阻器两端的最大电压、确定滑动变阻器连入的最大阻值．【题文】如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是．【答案】短路；用电器总功率过大【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大．图1：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大．图2：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大．故答案为：短路；用电器总功率过大．【点评】本题考查电流过大原因，要熟练掌握物理基础知识．【题文】如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．【答案】左；机械【解析】解：对调磁体的磁极，ab向左运动；导体的运动方向和磁场的方向都发生了改变，所以感应电流的方向不变，故电流表的指针仍向左偏转．电磁感应现象中，将机械能转化为电能．故答案为：左；机械．【点评】本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用的典型题目．【题文】甲灯、乙灯分别标有“8V 2W”和”8V 4W”字样，（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为 W．【答案】甲；6【解析】解：（1）由P=得：甲灯的电阻为R甲===32Ω，乙灯的电阻为R乙===16Ω；则甲灯的电阻大一些；（2）若将两灯并联接在8V的电路中，则灯泡额定电压与电源电压相等，所以灯泡实际功率等于额定功率灯泡并联消耗的总功率为P=P1+P2=2W+4W=6W．故答案为：甲；6．【点评】本题考查功率公式的应用，利用R=可以即可判断灯丝电阻．【题文】人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．【答案】火；0.25【解析】解：（1）当测电笔的氖管发光，则说明接触的是火线；（2）通过人体的电流：I===2.5×10﹣4A=0.25mA．故答案为：火；0.25．【点评】本题考查了火线和零线的辨别以及欧姆定律的应用，是一道基础题目．【题文】物理兴趣小组的同学“探究电流通过导体产生的热量与哪些因素有关”的实验，如图所示，将电阻丝R1，R2装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U行玻璃管相连，容器内的电阻R1，R2均为5Ω，另有一个5Ω电阻在容器外部，与R2电阻并联，实验探究的是电流通过导体产生的热量与的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是 J．【答案】电流；200【解析】解：两容器中的导体电阻相同，通电时间相同，导体产生热量不同是由于电流大小不同造成的；通过R1的电流I=2A，R1的阻值R1=5Ω，通电时间t=10s，10s内电流通过R1产生的热量：Q=I2Rt=（2A）2×5Ω×10s=200J．故答案为：电流；200．【点评】本实验应用了控制变量法，这种方法在物理实验中经常使用，注意总结物理方法及其应用．【题文】已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为 A，电源电压为 V．【答案】；【解析】解：由P=UI得：灯泡正常工作时的电流分别为I1=，I2=，已知P1＞P2，则I1＞I2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则正常工作的灯泡为灯L2，所以串联电路中的电流应为I=I2=；（2）由P=得：R1=，则由I=得灯L1两端的电压：U1实=IR1=×=；则根据串联电路的总电压等于各电阻两端的电压之和可知：电源电压U=U1实+U2额=+2U0=．故答案为：；．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率公式的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．【题文】在如图所示的电路中，电源电压为4.5V且保持不变，当同时闭合开关S1，S2时，通过电阻R1的电流为0.3A，当闭合开关S1，断开开关S2时，通过电阻R1的电流为0.1A，求：（1）电阻R1的阻值；（2）电阻R2的阻值．【答案】（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【解析】解：（1）当同时闭合开关S1，S2时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电阻R1的阻值：R1===15Ω；（2）闭合开关S1，断开开关S2时，两电阻串联，电流表测电路中的电流，则电路中的总电阻：R===45Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=45Ω﹣15Ω=30Ω．答：（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．【题文】小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率．【答案】（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【解析】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；（2）消耗的电能：W=Pt=2000W×35×60s=4.2×106J，此过程电热淋浴器的热效率：η=×100%=×100%=90%．答：（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．【题文】谭索同学做“测量小灯泡额定功率”的实验，电路图如图1所示，所用电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，滑动变阻器的规格分别为“10Ω 1.5A”和“100Ω 2.0A”，请你完成下列内容．（1）连接电路的过程中开关应；实验前，调节滑动变阻器的滑片P位于端．（选填“a”或“b”）（2）为了保证实验的顺利进行，他选用的滑动变阻器规格应为．（3）实验中，正确连接电路，且操作正确，闭合开关后，发现电流表示数均为0.06A，但小灯泡不发光，电压表有较小偏转，那么接下来的最恰当的实验操作是（填写字母）A．移动滑动变阻器的滑片，继续实验B．检查电路是否短路，替换同一规格的小灯泡C．检查电路是否断路，替换同一规格的小灯泡（4）实验中，当滑动变阻器调到某一位置时，电流表和电压表的实数如图2、3所示，电流表的示数为 A，小灯泡的额定功率为 W．【答案】（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【解析】解：（1）为保护电路，连接电路的过程中开关应断开，实验前调节滑动变阻器的滑片P位于最大阻值处的b端；（2）灯泡正常发光时的电压UL=2.5V，电阻约为RL=10Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.25A，则电路中的总电阻：R===24Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R滑=R﹣RL=24Ω﹣10Ω=14Ω＞10Ω，所以，选用的滑动变阻器规格应为“100Ω 2.0A”；（3）电流表示数较小，说明电路不存在断路，电路电流太小；灯泡不亮的原因可能是灯泡断路或断路或流过灯泡的电流太小，发现电流表示数小，灯泡不亮，首先考虑是不是电流太小而造成的灯泡不亮，接下来的操作是，减小滑动变阻器接入电路的电阻阻值，即A的操作；（4）灯泡的额定电流约为0.25A，则电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W．故答案为：（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【点评】本题考查了实验的注意事项和滑动变阻器规格的判断、实验的操作、电表的读数、电功率的计算，要注意灯泡正常发光时的电压和额定电压相等．【题文】沈仔细同学在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：猜想一：电磁铁磁性强弱跟通过电磁铁的电流大小有关；猜想二：电磁铁磁性强弱跟电磁铁的线圈匝数有关；猜想三：电磁铁磁性强弱跟铁芯的大小有关．为验证自己的猜想是否正确，他选用的器材有：电源一个，开关一个，滑动变阻器一个，电流表一个块，曲别针一盒，大小不同的铁钉若干，长导线若干，请你帮他完成下列任务．（1）写出探究“猜想一”的实验方案（2）设计出探究“猜想二”的记录数据表格．【答案】（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见表．【解析】解：（1）探究电磁铁磁性强弱跟通过电磁铁的电流大小关系时，运用控制变量法，要控制电磁铁的匝数不变，改变电流的大小．实验方案如下：①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开l故答案为：（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见上表．【点评】此题主要考查探究“影响电磁铁磁性强弱的因素”的实验，此题属于开放性题目，有一定的难度．【题文】沈明家有一款有高、低温两档的家用蒸汽电熨斗，图1为其原理示意图，R1、R2为电热丝，其额定电压均为220V．为了知道两档的功率值，他用自家的电能表进行测量，电能表铭牌如图2所示，当电路中只有这个电熨斗的高温档连续工作时，测得在3min内电能表的转盘转了300转，他又通过同样的方法测得低温档的电功率为800W，请你分析，计算回答下列问题：（1）根据图分析可知，当开关S1闭合，S2（选填“闭合”或“断开”）时，电熨斗处于低温档工作状态；（2）电熨斗高温档的电功率为多少瓦？（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是多少安？（结果保留小数点后两位）【答案】（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【解析】解：（1）由电路图知，当S1、S2都闭合时，两电热丝并联，电路电阻最小，电源电压U一定，由P=可知，此时电路功率最大，电熨斗处于高温挡，当S1闭合，S2断开时，只有电阻R1接入电路，电路电阻最大，电源电压U一定，由P=可知，此时电路功率最小，电熨斗处于低温挡；（2）因为电路中每消耗1kW•h的电能，电能表的转盘转了3000转；所以当电能表转盘转了300转时，消耗的电能为W==0.1kW•h=3.6×105J；t=3min=180s；高温档的电功率P高===2000W；（3）电熨斗在高温档状态下工作时，两电热丝并联，则电热丝R2的功率P2=P高﹣P低=2000W﹣800W=1200W ，由P=UI得：I2==≈5.45A．故答案为：（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【点评】本题考查功率的计算和电熨斗的工作原理、求电熨斗的电阻丝电阻，分析电路结构，知道什么状态下电熨斗处于高温挡、什么条件下处于低温档是本题的难点．【题文】物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A．电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．（4）写出额定功率P的数学表达式．（用已知量和测量量表示）【答案】（1）B、D、F；（2）实验电路图如图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【解析】解：（1）由铭牌上标有“220V，XXW”的字样，其中额定功率值不清，在40W～60W之间，根据R=可计算出电热毯的电阻在1210Ω左右，把电热丝接在6V的电源上，电路中的最大电流I===0.005A＜0.02A，因此无法用伏安法测电阻，为了准确测量被测电阻的阻值，根据串联电路的分压关系可知：滑动变阻器、定值电阻与电热毯的电阻相差不能太大，则利用与被测电阻接近的R2与被测电阻串联，电压表分别测量已知电阻和电热毯两端的电压，已知电阻两端电压，根据电压表示数和定值电阻的阻值即可求出电路中电流，再利用串联电路的特点和R=即可求出被测电阻，故选择的器材有：B．电压表（量程：0～3V，0～15V档已损坏），D．定值电阻R2（阻值：500Ω），由于电压表0～15V档已损坏，故应串联一个F．滑动变阻器RP2（阻值：0～3000Ω）；（2）设计电路：将滑动变阻器、定值电阻和电热毯串联，根据开关的闭合和断开用电压表分别测量电热毯和电热毯与定值电阻的电压U1和U2，如图：（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2=U2﹣U1，因串联电路中各处的电流相等，所以，由I=可得：=，即=，解得：Rx=，则电热毯的额定功率：P===．答：（1）B、D、F；（2）实验电路图如上图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【点评】本题考查测量电阻的原理和方法，根据欧姆定律可估测电阻值和电路中电流、电压，据此选择器材，知道测量电阻的步骤和熟练的应用串联电路的特点、电功率公式、欧姆定律．。
★试卷3套精选★天津市2020届九年级上学期物理期末学业水平测试试题
初三上学期期末物理试卷一、选择题1．关于物体的内能，下列说法中正确的是A．物体运动得越快，物体的内能越大B．吸热越多的物体内能越大C．50℃的水比40℃的水内能大D．发光的灯丝比没有通电的灯丝内能大【答案】D【详解】A．内能与物体的速度无关，故错误；B．内能与物体的质量有关，吸热多的物体质量不一定多，故错误；C．内能不仅温度有关，还与质量有关，温度高物体不一定质量也多，故错误；D．发光的灯丝比没有通电的灯丝的温度高，故正确。
故选D。
2．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是A．电压表的示数为2VB．滑动变阻器两端电压为4VC．电流表的示数为0.2AD．电路的总电阻为20Ω【答案】D【详解】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压，电流表测量电路中的电流．A、由图甲所示电路可知，当滑片在b端时，电路为R1的简单电路，电压表测电源两端电压，由图乙所示图象可知，电源电压U＝6V；当滑片位于a端时，R1与R2的最大阻值串联，此时电压表的示数最小，由图乙所示图象可知，变阻器的最大阻值R2＝20Ω，电压表的示数最小为U1最小＝2V，所以此时电压表的示数为U1＝2V，故正确；B、因串联电路中总电压等于各分电压之和，所以此时滑动变阻器两端的电压：21624U U U V V V=-=-=，故正确；C、则电路中电流为：224V=0.2A 20ΩUIR==，故正确；D 、根据U I R =可得总电阻：6V =30Ω0.2A U R I ==，故错误． 故选D. 3．如图所示，利用动滑轮将重力为100N 的物体在5s 内匀速竖直提升，拉力F 为60N ，绳子自由端移动的距离为2m ，不计绳重及摩擦，下列说法正确的是( )A ．物体移动的速度为0.4m/sB ．所做的有用功为200JC ．动滑轮的机械效率为60%D ．拉力F 的功率为24W【答案】D【详解】动滑轮上绳子的有效股数n=2，由s nh =可得，物体上升的高度：2m 1m 2s h n ===，则物体移动的速度：1m 0.2m /s 5sh v t ===，故A 错误；所做的有用功：W Gh =有=100N×1m=100J ，故B 错误；拉力做的总功：W Fs =总=60N×2m=120J ，动滑轮的机械效率：100J 100%100%83.3%120JW W η=⨯=⨯≈有总，故C 错误；拉力F 的功率：120J 24W 5sW P t ===总，故D 正确． 4．科学研究中常常发现某一问题的两个相关的量（x ，y ）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是A ．物体温度升高时，吸收的热量与温度的关系B ．恒力对物体所做功与物体在力的方向上所通过距离的关系C ．某种燃料完全燃烧所放出的热量与燃料质量的关系D ．导体中的电流与导体两端电压的关系【答案】A【详解】由图象知道，两个相关的量（x ，y ）之间是正比关系．由Q=cm △t 知道，对于同种物质，在比热容相同，质量相同时，吸收热量Q 才与温度的升高值成正比，故A 不符合图像；由W=Fs 知道，力对物体所做功与物体在力的方向上所通过距离成正比，故B 符合图像；同种燃料热值相同，由Q=mq 知道，放出的热量与质量成正比，故C 符合图像；同一导体电阻一定，通过的电流与导体两端电压成正比，故D 符合图像；故选A 。
{3套试卷汇总}2020年天津市九年级上学期物理期末统考试题
初三上学期期末物理试卷一、选择题1．在图所示的电路中，电源电压不变。
闭合电键S，滑动变阻器的滑片P向左移动时，下列判断正确的是A．电压表V与电流表A示数的比值不变.B．电流表A1与A2示数的和不变C．电压表V与电流表A1示数的乘积不变D．电流表A与A1示数的差不变【答案】D【详解】由电路图可知，R1和R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
A．电压表V与电流表A示数的比值即为电路总电阻，滑动变阻器的滑片P向左移动时R1电阻增大，则电路总电阻发生变化，因此电压表V与电流表A示数的比值发生变化，故A错误；B．由并联电路各支路互不影响可知电流表A2示数不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，则电流表A1与A2示数的和变小，故B错误；C．电压表为电源电压不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，故电压表V与电流表A1示数的乘积变小，故C错误；D．由并联分流可知电流表A与A1示数的差即为R2支路的电流，由并联电路各支路互不影响可知R2支路的电流不变，故D正确。
2．下列关于实验仪器的说法中，正确的是（）A．测电笔可以检验家庭电路中是否有电流B．电能表测家庭电路一段时间消耗的电能C．验电器能检验物体所带电荷是正还是负D．电阻箱能直接用来测量未知电阻的阻值【答案】B【详解】A．测电笔是用来辨别火线和零线的装置，故A错误；B．电能表是用来测量电功或（电能）的仪表，故B正确；C．验电器的制作原理是同种电荷相互排斥，验电器能够检验物体是否带电，不能检验物体所带电荷是正还是负，故C错误；D．电阻箱是变阻器的一种不能直接测量未知电阻的阻值，故D错误。
3．如图所示把标有“220V 60W”和“220V 100W”字样的两盏灯串联接入220伏特电路两端，结果两盏灯都变暗了，这是因为（）A．灯泡的电阻变大了B．每盏灯泡的实际功率都小于各自的额定功率C．灯泡的额定电功率变小了D．灯泡的额定电压变小了【答案】B【详解】因为额定电压是指用电器正常工作时的电压，额定功率是指用电器在额定电压下的功率，所以两盏灯串联接入220伏特的电路两端时，灯泡的额定电压和额定功率不变；又串联电路中，总电阻大于任何一个分电阻，所以根据欧姆定律可知，两盏灯串联接入220伏特的电路两端时，电路中的电流小于两灯泡的额定电流，则两灯泡的实际功率均小于额定功率；因为灯泡的亮暗取决于实际功率的大小，所以两盏灯都变暗了。
＜合集试卷3套＞2020年天津市九年级上学期物理期末教学质量检测试题
初三上学期期末物理试卷一、选择题1．如图电路中，开关闭合后，发现灯L1比 L2亮，下列分析正确的是A．通过 L1的电流比 L2的电流大B．L1的电阻比 L2的电阻大C．L1两端电压比 L2两端电压小D．L1的实际功率比 L2的实际功率小【答案】B【解析】A、串联电路电流处处相等，故错误；B、根据公式：2=可得，电流相等，L1亮，L1的实际电功率大，因此L1的电阻大，故正确；P I R=得，电流相等，L1的电阻大，因此L1两端的电压也大，故错误；C、根据U IRD、灯L2比L1亮，说明灯L2的实际功率比L1的大，故错误。
故选B.2．在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中，通常情况下属于导体的是（）A．①④⑤B．①⑤⑥C．②③④D．②③⑥【答案】D【详解】在通常情况下，②铜、③盐水、⑥水银是容易导电的物体，是导体；①陶瓷、④塑料、⑤玻璃是不容易导电的物体，是绝缘体．故选D．3．如图是一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（）A．该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达AB．该报警器的红、绿灯不会同时亮C．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮D．增大右侧电源电压可以增加电磁铁的磁性【答案】D【详解】A．由分析知：当报警器报警时，红灯亮，此时是利用水位必须到达A，且槽中的水应具有导电性，选项正确不符合题意；B．当水位没有到达A时，电磁铁不工作，只有绿灯亮；水位到达A后，电磁铁工作，红灯亮，选项正确不符合题意；C．由B知：当水位没有到达A时，电磁铁所在电路是开路，电磁铁不工作，只有绿灯亮，选项正确不符合题意；D．本装置中有两个电路，控制电路和工作电路，电磁铁在控制电路中，增大右侧电源电压无法改变控制电路中的电流，电磁铁磁性不变，选项不正确符合题意。
故选D。
4．下列有关节约能源和信息传递做法或说法正确的是A．频率越高的电磁波在空气中传播速度越大B．核电站利用核裂变释放的核能发电C．节约能源只要提高节能意识就行，与科技进步无关D．因为能量在转化过程中是守恒的，所以能源是取之不尽，用之不竭的【答案】B【分析】1）在真空和空气中，电磁波的传播速度等于3×108m/s是一个定值；（2）核能的释放包括核聚变和核裂变，核电站是通过核裂变来获得能量的；（3）知道能量在利用过程中都会有一部分能源未被利用而损失掉，因此能源的利用率都会低于100%，所以应该大力发展科技，提高能源的利用率；（4）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源．【详解】A、电磁波的传播速度等于3×108m/s是一个定值，与频率无关，故A错误；B、核电站都是利用可控的核裂变释放的核能发电的，故B正确；C、加强发展科技，提高能源的利用率，会更多的节约能源，故C错误；D、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源，故D错误．故选B．【点睛】本题主要考查了电磁波的传播速度、核能的利用、节约能源的措施以及对能量守恒定律的理解．5．第一个记述磁偏角这一现象的科学家是( )A．法拉第B．奥斯特C．沈括D．欧姆【答案】C【解析】第一个记述磁偏角的是我国宋代的科学家沈括，故ABD错误，C正确。
2020-2021学年天津市部分区九年级(上)期末物理试卷及答案解析
2020-2021学年天津市部分区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分。
每小题的选项中只有项最符合题意。
选对的得3分，选错或不选的得0分。
请把各小题最符合题意的选项序号填在下面的表格中）1．（3分）盛夏时节，百花绽放，就可以闻到四溢的花香，这说明（）A．分子有一定的质量B．分子间有相互作用力C．分子有一定的大小D．分子在做无规则的运动2．（3分）如图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（）A．吸气过程B．压缩过程C．做功过程D．排气过程3．（3分）夏天，海边昼夜温差变化比沙漠中小，主要是因为（）A．沙子比水多B．水比沙子的比热容大C．沙子比水的比热容大D．水是液体、沙子是固体4．（3分）下列说法正确的是（）A．一节干电池的电压为2V B．半导体收音的电流约为10AC．我国家庭电路的电压为220V D．台式计算机的功率约为1000W 5．（3分）气球与头发摩擦后，分开时，会看到如图所示令人惊奇的现象：头发随气球飘了起来！这是因为（）A．气球具有粘性B．气球具有磁性C．气球与头发带异种电荷D．气球与头发带同种电荷6．（3分）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A．B．C．D．7．（3分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．8．（3分）图中小磁针静止时N极指向正确的是（）A．B．C．D．9．（3分）在探究电阻大小影响因素的实验中，选用实验板上的两根粗细相同的镍铬合金丝，将它们分别接入同一电路中（如图所示），比较电流表的示数。
此过程是在探究导体电阻大小与导体的（）A．材料的关系B．长度的关系C．温度的关系D．横截面积的关系10．（3分）如图是一种水位自动报警器的原理图。
关于它的工作原理下列说法正确的是（）A．水位达到金属块A时，绿灯亮B．水位达到金属块A时，两灯同时亮C．电磁铁中的电流越大，灯泡越亮D．要增大电磁铁的磁性，可以增加电源1的电压二、多项选择题（本大题共3小题，每小题3分，共9分。
