涵洞沉降缝的处理
涵洞沉降缝的处理
说明：按设计要求涵洞沉降缝为3cm。
但现场施工时用人工打出砌体外漏边不直顺、不美观、局部凹凸不平，防水层不好施做。
并且涵洞的外观质量很难保证。
操作：用小型切割机切石料的一边，切边长按技术规范施做，切边深度为6～8cm，宽为0.5cm，切边要求压光。
沉降缝一致贯通。
效果：统一标准后，给工人施工带来了极大的方便。
无论从设计和施工角度讲都保证了涵洞每段沉降的整体性。
并且观感质量在符合设计要求的前提下，更进一步。
中铁十九局集团沾昆铁路指挥部第三项目部。

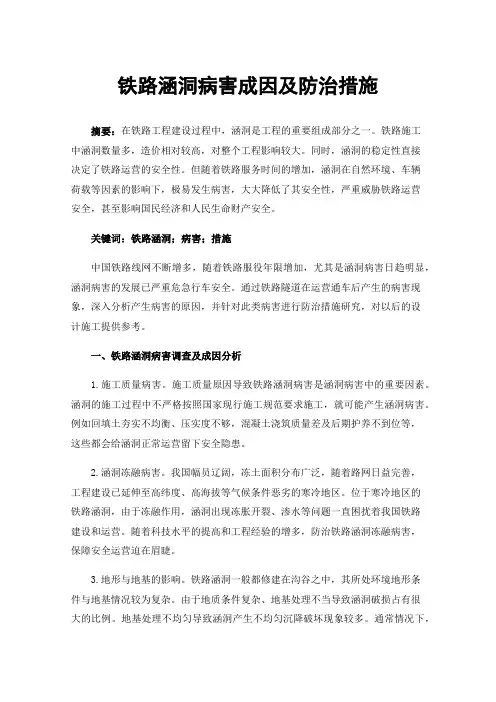

铁路涵洞病害成因及防治措施
铁路涵洞病害成因及防治措施摘要：在铁路工程建设过程中，涵洞是工程的重要组成部分之一。
铁路施工中涵洞数量多，造价相对较高，对整个工程影响较大。
同时，涵洞的稳定性直接决定了铁路运营的安全性。
但随着铁路服务时间的增加，涵洞在自然环境、车辆荷载等因素的影响下，极易发生病害，大大降低了其安全性，严重威胁铁路运营安全，甚至影响国民经济和人民生命财产安全。
关键词：铁路涵洞；病害；措施中国铁路线网不断增多，随着铁路服役年限增加，尤其是涵洞病害日趋明显，涵洞病害的发展已严重危急行车安全。
通过铁路隧道在运营通车后产生的病害现象，深入分析产生病害的原因，并针对此类病害进行防治措施研究，对以后的设计施工提供参考。
一、铁路涵洞病害调查及成因分析1.施工质量病害。
施工质量原因导致铁路涵洞病害是涵洞病害中的重要因素。
涵洞的施工过程中不严格按照国家现行施工规范要求施工，就可能产生涵洞病害。
例如回填土夯实不均衡、压实度不够，混凝土浇筑质量差及后期护养不到位等，这些都会给涵洞正常运营留下安全隐患。
2.涵洞冻融病害。
我国幅员辽阔，冻土面积分布广泛，随着路网日益完善，工程建设已延伸至高纬度、高海拔等气候条件恶劣的寒冷地区。
位于寒冷地区的铁路涵洞，由于冻融作用，涵洞出现冻胀开裂、渗水等问题一直困扰着我国铁路建设和运营。
随着科技水平的提高和工程经验的增多，防治铁路涵洞冻融病害，保障安全运营迫在眉睫。
3.地形与地基的影响。
铁路涵洞一般都修建在沟谷之中，其所处环境地形条件与地基情况较为复杂。
由于地质条件复杂、地基处理不当导致涵洞破损占有很大的比例。
地基处理不均匀导致涵洞产生不均匀沉降破坏现象较多。
通常情况下，地质条件大多数与设计相符，但有时也会出现与设计不符的情况。
如涵洞地基表面是均质地层，而下部有陷坑、穴洞等隐患；有的地基本身整体条件较差，达不到设计的承载要求。
铁路涵洞建设过程中如遇到上述情况，没有采取相应的措施对基底进行合理处理，达到设计要求，涵洞运营中必将产生不均匀沉降而导致涵洞开裂。

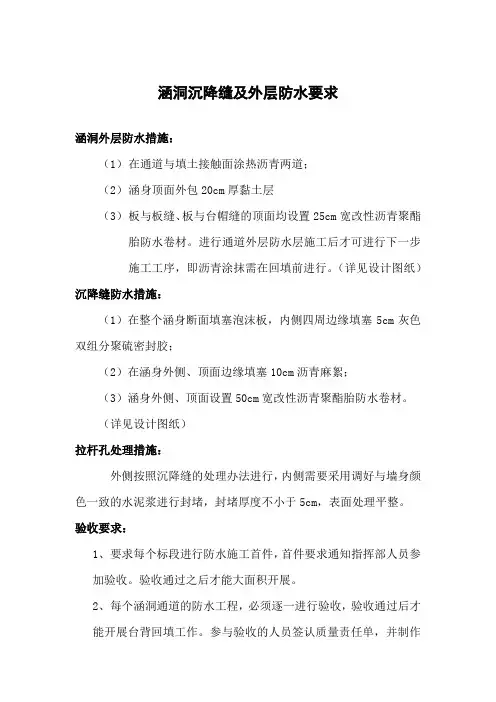

涵洞沉降缝及外层防水要求
涵洞沉降缝及外层防水要求
涵洞外层防水措施：
（1）在通道与填土接触面涂热沥青两道；
（2）涵身顶面外包20cm厚黏土层
（3）板与板缝、板与台帽缝的顶面均设置25cm宽改性沥青聚酯胎防水卷材。
进行通道外层防水层施工后才可进行下一步
施工工序，即沥青涂抹需在回填前进行。
（详见设计图纸）沉降缝防水措施：
（1）在整个涵身断面填塞泡沫板，内侧四周边缘填塞5cm灰色双组分聚硫密封胶；
（2）在涵身外侧、顶面边缘填塞10cm沥青麻絮；
（3）涵身外侧、顶面设置50cm宽改性沥青聚酯胎防水卷材。
（详见设计图纸）
拉杆孔处理措施：
外侧按照沉降缝的处理办法进行，内侧需要采用调好与墙身颜色一致的水泥浆进行封堵，封堵厚度不小于5cm，表面处理平整。
验收要求：
1、要求每个标段进行防水施工首件，首件要求通知指挥部人员参
加验收。
验收通过之后才能大面积开展。
2、每个涵洞通道的防水工程，必须逐一进行验收，验收通过后才
能开展台背回填工作。
参与验收的人员签认质量责任单，并制作
铭牌贴在涵洞通道内侧墙身上。
涵身处防水结构图
沉降缝处防水结构图。
沉降缝规范
沉降缝规范篇一：沉降缝施工要求沉降缝施工要求1、为防止结构物不均匀沉降，产生不规则裂缝，故预先设置规则施工沉降缝，满足结构物变形要求，一般为通缝。
2、沉降缝设置要求：（1）、挡土墙沉降缝每隔10-15m设置一道，缝宽2cm沿挡墙内、外、顶用沥青麻絮填塞，深度不小于15cm，墙体之间填胶泥或粘土。
（2）护面墙每隔10m设置沉降缝一道，缝宽2cm，深度不小于15cm，其余部分填塞粘土或胶泥。
（3）排水沟、边沟每隔10m设置沉降缝一道，缝宽1cm，内填沥青麻絮，深度不小于15cm，砼板排水沟深度为8 cm。
（4）涵洞台身间、八字墙与台身间沉降缝缝宽2 cm或按照设计要求，内填沥青麻絮，深度不小于15cm，沿内、外、顶分别填塞，其余部分用粘土填塞。
（5）通道基础之间、台身之间沉降缝采用塑料闭孔板，缝宽2厘米，贯通设置。
篇二：沉降缝的设置原则沉降缝：当房屋相邻部分的高度、荷载和结构形式差别很大而地基又较弱时，房屋有可能产生不均匀沉降，致使某些薄弱部位开裂。
应在适当位置如复杂的平面或体形转折处、高度变化处、荷载、地基的压缩性和地基处理的方法明显不同处设置沉降缝。
沉降缝与伸缩缝不同之处是除屋顶、楼板、墙身都要断开外，基础部分也要断开，使相邻部分也可以自由沉降、互不牵制。
沉降缝宽度要根据房屋的层数定，五层以上时不应小于120mm（12厘米）。
沉降缝不但应贯通上部结构，而且也应贯通基础本身。
沉降缝应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。
抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。
但沉降缝两侧墙体基础一定要分开。
由于基础地质原因，而使建筑物采用不均匀缝隙，称为沉降缝。
设置原则（1）建筑物平外墙沉降缝构造面的转折部位（2）建筑的高度和荷载差异较大处（3）过长建筑物的适当部位（4）地基土的压缩性有着显著差异（5）建筑物基础类型不同以及分期建造房屋的交界处如果基础持力层类别基本相同，且为素混凝土基础，我觉得基础就可以不断开。
涵洞沉降缝及防水处理
涵洞沉降缝及防水处理作者：杨晓军来源：《城市建设理论研究》2013年第36期摘要：随着现代技术的发展，道路桥梁随处可见，使人们的生活更方便快捷，然而为了保障交通安全，道路桥梁建设中涵洞都有沉降缝的设置，沉降缝在涵洞工程中有着不可忽视的防护和保护的作用。
涵洞工程在道路桥梁的施工中所占的比例比较大，本文拟从涵洞沉降缝的种类、涵洞沉降缝的设置目的、防水处理和安全措施等方面进行研究。
关键词：涵洞沉降缝防水处理中图分类号：TU57 文献标识码：A涵洞的作用与桥相似，是公路或铁路与沟渠相交的地方使水从路下流过的通道，作用与桥相同，但一般孔径较小，形状有管形、箱形及拱形等。
此外，涵洞还是一种洞穴式水利设施，有闸门以调节水量。
一、涵洞沉降缝的种类按照不同的情况，涵洞沉降缝的种类和形式也大有不同，其中可以大致分为以下几种情况：按照填土情况不同分类、按水利性能分类。
按照填土情况不同分类，可分为明涵和暗涵；按建筑材料分类，涵洞可分为砖涵、石涵、混凝土涵及钢筋混凝土涵等；按水利性能分类，涵洞可分为无压力式涵洞、半压力式涵洞、压力式涵洞。
二、沉降缝设置的目的合理地设置沉降缝是为了避免涵洞因为负载过重而产生塌陷，地基承受力不均匀而产生塌陷，在沉陷时产生的不规则裂缝能够破坏整个涵洞，而合理的设计沉降缝能够限定物体在稳定的位置，如果发生了不规则的沉降，沉降缝能够将裂缝限制在沉降缝处，以保证安全、三、防水处理基本的涵洞沉降缝是由沥青木板填充的，并且在涵洞沉降缝的施工过程中，涵洞的边墙要用不小于15cm的水泥砂浆填满，因为涵洞的不同，在边墙外侧及盖板接缝处应填满JS-18防水涂料浸油麻绳或是沥青浸油麻绳，要求的标准不大于15cm，再用沥青填满中间，外侧铺设防水层，在最外侧要制作不透水保护层。
在涵洞工程中，对于填土高度大于1.0m的涵洞，等防水层固化后，应该在其外围做一个不透水粘土的保护层，对沉降缝的要求更为严格，沉降缝的位置、尺寸、止水带的安装都有严格的要求，为了保障沉降缝在施工的时候达到质量要求，需确保缝宽要均匀，沉降缝的防水处理要切实有效。
地下涵洞沉降缝防水堵漏施工方案
地下涵洞沉降缝防水堵漏施工方案一、施工操作工艺1.地下涵洞沉降缝处渗漏水堵漏, （背水反压堵漏法）: 堵漏水缝口嵌缝法和添压麻丝注浆法二种措施配套施工, 探查漏水部分, 按甲方规定指定工程量。
2.检查地下涵洞沉降缝一周渗水部位。
3.地下涵洞沉降缝铣完后, 将铣缝口内填料用水冲洗洁净, 填好防水新堵料, 在洗漏水缝口处, 预埋好竹节要布置在渗漏水原处, 裂缝如纵横交叉时, 在交叉口设埋注浆竹节, 距离根据地下涵洞沉降缝渗漏水旳大小构造形状而定, 如地下涵洞沉降缝口间隙过大必要时用麻丝填压, 同步做到错位布嘴。
4.地下涵洞沉降缝内防水速凝材料到达一定强度后, 就可筑过竹节反压灌注弹性堵漏浆液, 一直灌至渗漏水位置不再出水为止, 遇水膨胀速凝, 然后在止水旳变形U柄上部用浇注料嵌填压实表面层。
采用材料防水和构造防水相结合即刚柔相结合旳长期有效防水堵漏工艺。
5.导流减压缩小流水量, 控制漏水点, 大水流改小水流, 使小水流从安装好旳导流管流出。
6.配料: 将几种化学高分子试剂配兑成二组混合浆液, 根据漏水量旳大小, 确定配料旳凝固时间。
7、压注浆: 注浆旳压力必须不小于漏水旳压力, 这样才能将水流推回, 并渗透进漏水旳砼毛细缝内。
遇水膨胀速凝, 到达深层止水旳效果。
8、挖出竹节（也可不挖出）, 直接用堵料填平。
9、表面处理, 经自查无渗漏现象后, 将表面套浆填平。
二、材料简介该产品外观为浅黄色至琥珀色透明液体, 它是由5种化学高分子助剂配合而成旳双组份高压堵漏材料, 一种迅速高效既能堵漏又能固结补强旳高分子弹性材料。
可应用于水利、电力、地下涵洞、污水管道接头、穿墙管道、隧道、地铁、人防、矿井、地下室等多种施工缝、接头缝、伸缩缝、沉降缝、变形裂缝及混凝土蜂窝旳防水抗渗堵漏处理, 该材料已任意比例旳混合比使用, 是可以配制不一样强度, 不一样渗透深度, 不一样凝固时间和不一样膨胀倍数旳材料。
注浆后来, 变形缝、接头缝、沉降缝、伸缩缝只要变形、沉降不超过1-2cm, 都不也许漏水。
涵洞的沉降缝
涵洞的沉降缝
涵洞的沉降缝为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝。
当房屋相邻部分的高度、荷载和结构形式差别很大而地基又较弱时，房屋有可能产生不均匀沉降，致使某些薄弱部位开裂。
为此，应在适当位置如复杂的平面或体形转折处、高度变化处、荷载、地基的压缩性和地基处理的方法明显不同处设置涵洞的沉降缝。
涵洞的沉降缝的施工，要求做到使缝两边的构造物能自由沉降，又能严密防止水分渗漏，故涵洞的沉降缝必须贯穿整个断面(包括基础)。
涵洞的沉降缝具体施工方法如下：
①基础部分
可将原基础施工时嵌入的沥青木板或沥青砂板留下，作为防水之用。
如基础施工时不用木板，也可用粘土填入捣实，并在流水面边缘以1：3水泥砂浆填塞，深度约为15cm。
②涵身部分
缝外侧以热沥青浸制的麻筋填塞，深度约为5cm，内侧以1：3水泥砂浆填塞，深度约为15cm，视涵洞的沉降缝处圬工的厚薄而定。
缝内可以用沥青麻筋与水泥砂浆填满；如太厚，亦可将中间部分先填以粘土。
③涵洞的沉降缝的施工质量要求
涵洞的沉降缝端面应整齐、方正，基础和涵身上下不得交错，应贯通，嵌塞物应紧密填实。
④保护层
各式有圬工基础涵洞的基础襟边以上，均顺涵洞的沉降缝周围设置粘土保护层，厚约20cm，顶宽约20cm。
对于无圬工基础涵洞，保护层宜使用沥青混凝土或沥青胶砂，厚度10—20cm。
现浇涵洞沉降缝及防水层处理技术交底
2013.4.17
防水卷材纵向宜整幅铺设，当防水卷材进行搭接时，若需要纵向搭接，允许进行一次纵向搭接，且先行纵向搭接，在进行横向搭接，纵向搭接接头应错开。纵向搭接宽度不得小于12cm，横向搭接宽度不得小于80mm。防水层施工完毕方可进行混凝土保护层的施工。
（2）保护层
保护层采用C40细石混凝土，厚度需符合设计要求。制作保护层时。
4、蜂窝应用水泥砂浆填补平整；麻面应用水泥净浆填补平整。对蜂窝、麻面的填补，均应在水泥砂浆、水泥净浆中添加适量水溶性胶粘剂增强与填补面的连接。
5、对蜂窝、麻面作填补前，应清除蜂窝、麻面中的松散层、浮碴、浮灰、油污等，并使用填补面湿润。
交底人∕时间
审核人
/时间
接收人
/时间
技术交底书
工程名称
涵洞工程
施工单位
基层处理
1、为保证防水层的铺设质量和节省防水涂料,涵洞基层、内外过墙和端边墙内侧涂刷防水涂料处应平整、无凹凸不平、蜂窝麻面、浮碴、浮灰、油污等。
2、平整度用1m长的靠尺检查，空隙只允许平缓变化，且不大于10mm。
3、平整度不符合要求者，可用凿除的方法进行处理，或用水泥砂浆进行找平。用水泥砂浆找平时，应添加适量水溶性胶粘剂（如107胶等）增强水泥砂浆与填补面的连接，且该面应清洁、湿润。
防水层施工
（1）防水层
涂刷防水涂料时基层应干燥，防水涂料的涂刷应从涵顶向另一端涂刷，涂刷宽度应与防水卷材宽度相对应，涂刷应均匀，涂刷厚度不得小于1.5mm，并不得漏刷，一边涂刷一边铺贴防水卷材。
交底人∕时间
审核人
/时间
接收人
/时间
技术交底书
工程名称
涵洞工程
施工单位
中铁四局红淖三铁路
涵洞拉杆孔、涵洞内沉降缝处理工艺简介
涵洞拉杆孔处置工艺简介涵洞墙身施工时，一般使用φ2cm的pvc管作为拉杆通道，拉杆处属于施工薄弱环节，密封不好容易出现漏浆现象，严重影响涵洞墙身外观质量。
传统的做法将拉杆孔用砂浆一封了事，装修时水泥浆会对墙面造成二次污染，并且无法有效地遮挡漏浆导致的砂面等外观缺陷，为了满足双标管理及业主精细化施工要求，我部对涵洞拉杆孔处置工艺进行精细化施工，有效地改善了涵洞外观质量。
现将具体施工工艺简介如下：1、为防止拉杆孔装修时对墙面造成二次污染，我标段专门设计并制作了一批专用贴纸，具体尺寸为10*10cm，中间预留孔洞为4cm，装修时贴在拉杆孔位置。
如下图所示：图1、专用贴纸示意图2、首先将拉杆孔位置剩余的pvc管切割打磨干净，然后上下左右拉线，在每一个拉杆孔上贴好专用贴纸，确保贴纸整齐顺直，并用砂浆对拉杆孔进行封堵，由于贴纸的存在，封堵拉杆孔时不会对周边墙身造成污染。
如下图所示：图2、贴纸粘贴拉杆孔并进行封堵3、用水泥净浆进一步刮平拉杆孔进行精平。
为确保水泥浆风干后颜色跟墙体差异较小，经过多次试验，我们使用白水泥：黑水泥=2:8的比例拌制水泥净浆，然后用刮刀刮平贴纸中间的预留孔洞，待水泥浆风干后揭掉贴纸即可。
图3、水泥净浆对拉杆孔进行精平图4、最终完成效果通过以上工艺，有效的修复了拉杆孔处由于漏浆导致的外观缺陷，改进了涵洞墙身外观质量，具有一定的施工指导意义。
涵洞内侧沉降缝防水处置工艺1、为保证内侧沉降缝线性直顺，先从上至下沿沉降缝两侧弹好墨线。
图1、沉降缝两侧弹墨线2、用手持式切割机沿墨线切割出沉降缝边界，防止凿除沉降缝隔板时崩坏墙身混凝土。
图2、切割机切出沉降缝边界3、切好缝后，人工凿除沉降缝施工隔板，深度为5cm。
图3、人工凿除沉降缝施工隔板4、为防止填塞热沥青麻絮时污染墙身，先在沉降缝两侧各粘贴一道透明胶带。
图4、沉降缝两侧粘贴透明胶带5、用热沥青麻絮将沉降缝位置填充密实，表面平整，最后揭除透明胶带即可，这种沉降缝防水处理工艺可以有效的保证沉降缝防水施工质量并且不会对墙身造成二次污染。
外墙沉降缝做法
外墙沉降缝做法说到外墙沉降缝做法问题，常规建筑外墙沉降缝施工做法情况怎么样？基本概况如何？以下是本店铺整理建筑术语沉降缝基本介绍：沉降缝是指，为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝。
为了让建筑相关人员有一个鲜明的了解，本店铺以挡土墙沉降缝做法情况为例，基本内容如下：1、为了避免因地基不均匀沉陷而引起墙身的开裂,需要根据地质条件的变异及墙高、墙身断面的变化情况来设置沉降缝。
沉降缝把建筑物划分为几个段落,自成系统。
从墙体、基础、楼板及房顶各不连接。
缝宽通常为30-70mm。
将建筑物或者构筑物从基础至顶部完全分隔成段的竖直缝。
2、挡土墙沉降缝不但应贯通上部结构,而且也应贯通基础本身。
挡土墙沉降缝应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。
抗震缝、伸缩缝在地面以下可不设缝,连接处应加强。
但沉降缝两侧墙体基础一定要分开。
3、挡土墙沉降缝的施工,要求做到使缝两边的构造物能自由沉降,又能严密防止水分渗漏,故沉降缝必须贯穿整个断面(包括基础)。
其基础部分可将原基础施工时嵌入的沥青木板或沥青砂板留下,作为防水之用。
如基础施工时不用木板,也可用粘土填人捣实,并在流水面边缘以1:3水泥砂浆填塞,深度约为15cm。
4、涵身部分则缝外侧以热沥青浸制的麻筋填塞,深度约为5cm,内侧以1:3水泥砂浆填塞,深度约为15cm,视沉降缝处圬工的厚薄而定。
缝内可以用沥青麻筋与水泥砂浆填满;如太厚,亦可将中间部分先填以粘土。
5、挡土墙沉降缝的施工质量要求端面应整齐、方正,基础和涵身上下不得交错,应贯通,嵌塞物应紧密填实。
各式有圬工基础涵洞的基础襟边以上,均顺沉降缝周围设置粘土保护层,厚约20cm,顶宽约20cm。
对于无圬工基础涵洞,保护层宜使用沥青混凝土或沥青胶砂,厚度10—20cm。
6、挡土墙沉降缝防水处理在施工过程中,应注意浇捣的冲击力,以免由于力量过大而刺破橡胶止水带。
如发现有破裂现象应及时修补,否则在接缝变形和受水压时橡胶止水带所能抵抗外力的能力就会大幅度降低。
涵洞沉降缝
技术交底书表格编号1809项目名称临白高速二标交底编号涵（08）工程名称路基工程设计文件图号TYT-25-3， TYT-25-5， TYT-25-6施工部位涵洞沉降缝交底日期2015.7.21技术交底内容：一、编制依据《公路桥涵施工设计规范》JTG/T F50-2011《国家高速公路网北京-乌鲁木齐公路临河至白疙瘩（蒙甘界）公路第LBGL-7施工图》二、应用范围此技术交底适用于混凝土盖板涵的沉降缝施工。
三、目标确定盖板涵沉降缝作业的施工工艺及操作流程、操作要点和相应的工艺标准，对沉降缝施工作业祈祷规范指导作用。
四、沉降缝设置目的设置沉降缝的目的，是使缝两边的构造物能自由沉降，又能防止水分渗漏。
故沉降缝必须贯穿包括基础在内的整个断面。
涵洞基础施工前，应测量确定沉降缝在基底面上的位置，在沉降缝两端地面上立垂直木杆挂线或用沥青木板直接定位施工。
沉降缝端面应整齐、方正，基础和涵身上下不得交错。
五、施工准备1、技术准备熟悉施工图及沉降缝的施工质量标准和操作方法。
2、材料准备1)、沉降缝所用原材料的品种、规格、性能等必须符合设计要求。
2)、沉降缝位置、尺寸、构造形式和止水带的安装等必须符合设计要求。
七、质量标准及检验方法序号项目质量标准及允许偏差（mm）检验方法1 沉降缝所用材料品种、规格、性能必须符合设计要求全检。
检查产品合格证、实验报告和观察2 沉降缝位置、尺寸、构造形式必须符合设计要求全检。
观察和尺量3 止水带的安装4 沉降缝漏水情况不得漏水，湿渍总长度不大于沉降缝总长度的1%，单个湿渍长度不大于0.2m全检。
观察和尺量5 填缝前处理沉降缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水。
全检。
观察6 表面质量沉降缝表面质量应达到缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。
全检。
观察八、附图钢筋混凝土盖板涵沉降缝布置图如下编制：审核：签收：日期：。
